MOtlx 625 - Monitoimityökalut Fein - Ilmainen käyttöohje ja opas

Tuotetyyppi	Monitoimipneumaattinen työkalu
Merkki	Fein
Malli	MOtlx 625
Pääkäyttötarkoitus	Polyuretaaniliimojen leikkaus ja autojen lasien irrotus
Virtalähde	Paineilma
Suositeltu ilmanpaine	Ilmoitettu työkalun tyyppikilvessä
Letkun vähimmäishalkaisija	16 mm
Paino (EPTA 01 mukaan)	Noin 1,5 kg (arvio)
Määräaikaishuolto	Joka 300 käyttötunnin tai 6 kuukauden välein
Puhdistus	Puhalla letku ennen liittämistä; puhdista työkalu säännöllisesti
Varaosat	Käytä ainoastaan FEIN-alkuperäisosia (saatavana osoitteesta www.fein.com)
Takuu	Lakisääteisten määräysten ja FEIN-takuulausekkeen mukaisesti
Vaatimustenmukaisuus	CE-merkintä (EU/EFTA) ja UKCA (Iso-Britannia) markkinoiden mukaan
Ympäristönsuojelu	Kierrätä pakkaus ja käytetty laite hyväksytyssä kierrätyskeskuksessa
Pakolliset turvavarusteet	Suojalasit, käsineet, kuulosuojaimet, pölynaamari
Käyttöohjeet	Pidä työkalua kahdella kädellä, älä työskentele asbestin kanssa, vältä kosketusta työkalun kanssa
Tärinä	Noudata altistumisen raja-arvoja (5 m/s² 8 tunnin aikana direktiivin 2002/44/EY mukaan)

Usein kysytyt kysymykset - MOtlx 625 Fein

Kuinka vaihdan leikkuutyökalun Fein MOtlx 625 -laitteessa?

Leikkuutyökalun vaihtamiseksi katkaise ensin paineilmansyöttö. Käytä sopivaa avainta kiinnityksen löysäämiseen. Käytä suojakäsineitä viiltojen välttämiseksi. Asenna uusi työkalu ja kiristä tiukasti.

Mitä paineilmanpainetta minun tulisi käyttää?

Ilmanpaineen on vastattava työkalun tyyppikilvessä ilmoitettua painetta. Käytä paineensäädintä paineen säätämiseen ja huoltoyksikköä (vedenerotin, öljysumutin).

Kuinka usein minun tulee huoltaa työkalu?

Huolto on suoritettava 300 käyttötunnin tai 6 kuukauden välein. Tämä sisältää puhdistuksen ja liikkuvien osien tarkastuksen. Vaurioitunut letku on vaihdettava FEIN-erikoisletkuun.

Minkä tyyppisiä materiaaleja voin leikata tällä työkalulla?

Tämä työkalu on suunniteltu polyuretaaniliimojen leikkaamiseen ja vastaaviin materiaaleihin, pääasiassa autojen lasien irrotukseen. Älä käytä työkalua materiaaleihin, jotka sisältävät asbestia.

Voinko käyttää Fein MOtlx 625 -laitetta metallin leikkaamiseen?

Ei, tämä työkalu ei ole tarkoitettu metallille. Se on tarkoitettu polyuretaaniliiman leikkaamiseen ja pehmeille materiaaleille. Sen käyttö metalliin voi vahingoittaa työkalua ja aiheuttaa turvallisuusriskejä.

Mitä suojavarusteita minun tulee käyttää käytön aikana?

Käytä pakollisesti suojalaseja, kuulosuojaimia ja pölynaamaria. Käytä myös käsisuojaa ja tärinää vaimentavia työkäsineitä.

Kuinka puhdistan pneumaattisen työkalun?

Ennen jokaista liitäntää puhalla letku epäpuhtauksien poistamiseksi. Puhdista työkalu säännöllisesti kuivalla liinalla. Älä käytä voimakkaita liuottimia. Tarkista, etteivät ilma-aukot ole tukossa.

Mistä löydän varaosia MOtlx 625 -laitteelle?

FEIN-alkuperäisosat ovat saatavana verkkosivustolta www.fein.com tai huoltopalvelusta. Käytä vain alkuperäisiä osia turvallisuuden ja vaatimustenmukaisuuden takaamiseksi.

Onko työkalulla takuu?

Kyllä, takuu koskee markkinoille saattamisen maan lainsäädäntöä. Lisäksi FEIN tarjoaa valmistajan takuun. Säilytä ostotodistus.

Mitä tehdä työkalun toimintahäiriön sattuessa?

Katkaise heti ilmansyöttö. Älä yritä korjata itse. Ota yhteyttä FEIN-valtuutettuun huoltoon ja käytä vain alkuperäisiä varaosia. Älä käytä työkalua, jos kytkin on viallinen.

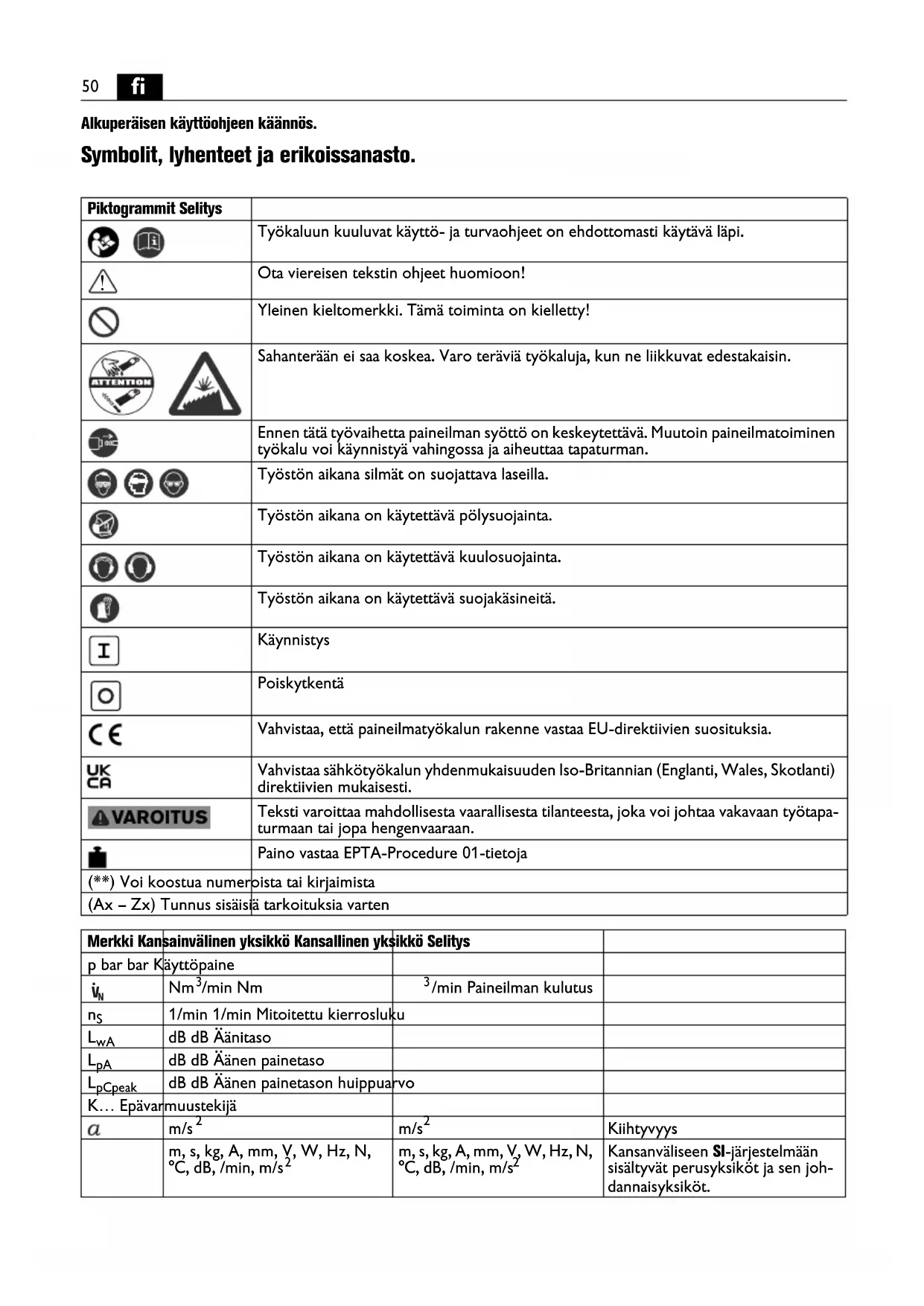

KÄYTTÖOHJE MOtlx 625 Fein

Alkuperäisen käyttöohjeen käännös.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	Työkaluun kuuluvat käyttö- ja turvaohjeet on ehdottomasti käytävä läpi.
	Ota viereisen tekstin ohjeet huomioon!
	Yleinen kieltomerkki. Tämä toiminta on kielletty!
	Sahanterään ei saa koskea. Varo teräviä työkaluja, kun ne liikkuvat edestakaisin.
	Ennen tätä työvaihetta paineilman syöttö on keskeytettävä. Muutoin paineilmatoiminen työkalu voi käynnistyä vahingossa ja aiheuttaa tapaturman.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä pölysuojainta.
	Työstön aikana on käytettävä kuulosuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
	Käynnistys
	Poiskytkentä
	Vahvistaa, että paineilmatyökalun rakenne vastaa EU-direktiivien suosituksia.
	Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
VAROITUS	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapa-turmaan tai jopa hengenvaaraan.
[32S1]	Paino vastaa EPTA-Procedure 01-tietoja
(**) Voi koostua numeroista tai kirjaimista
(Ax - Zx) Tunnus sisäisiä tarkoituksia varten

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
p bar bar Käyttöpaine
_N	Nm3/min Nm	3/min Paineilman kulutus
n_S	1/min 1/min Mitoitettu kierrosluku
L_wA	dB dB Äänitaso
L_pA	dB dB Äänen painetaso
L_pCpeak	dB dB Äänen painetason huippuarvo
K... Epävarmuustekijä
a	m/s2	m/s2	Kiihtyvyys
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2	Kansanväliseen SI-järjestelmäänsisältyvät perusyksiköt ja sen joh-dannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköis-

kuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta var- ten.

Ennen kuin otat oheisen paineilmatyökalun käyttöön, perehdy huolellisesti käyttöohjeeseen, ota huomioon myös turvaohjeet, tekniset erittelyt, kuvitetut ohjeet sekä vaarasymbolit VAARA,

VAROITUS ja VARO.

Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.

Jos dokumenteissa selostettuja turvaohjeita laiminly-ödään, seurauksena voi olla vakava tapaturma.

Säilytä oheinen käyttöohje huolella, se on luovutettava työkalun mukana, jos työkalu myydään tai annetaan muiden käyttöön.

Varotoimenpiteet.

1) Työpaikka

a) Pidä työpiste puhtaana ja järjestyksessä. Epäjärjestys ja huono valaistus työpisteessä johtavat helposti tapaturmiin.
b) Paineilmatyökalua ei pidä käyttää räjähdysvaarallisissa tiloissa, joissa säilytetään palavia nesteitä ja kaasuja, tai pölyisissä tiloissa. Työkalun käydessä voi syntyä kipinöintiä, minkä seurauksena pöly tai nestehöyryt voivat syttyä tuleen.
c) Kun paineilmatyökalu on käynnissä, ulkopuolisia, ei varsinkaan lapsia saa päästää lähelle työpistettä. Jos huomio kiinnittyy mualle, työkalu ei enää välttämättä pysy hallinnassa.

2) Turvanäkökohdat paineilman käytössä

a) Tarkasta paineilman syöttö säännöllisin välein. Varo, ettei letku pääse taittumaan tai puristumaan kokoon, suojaa se lämmöltä ja teräviltä reunoilta. Kiristä letkusiteet kunnolla. Vioittuneet letkut ja pikaliittimet on annettava kunnostaa välittömästi. Osien vaurioitumisen seurauksena paineilmaletku voi irrota ja olla vaaraksi, paineilmassa pyörteilevää pölyä ja lastuja voi lentää silmiin.

3) Henkilökohtainen turvallisuus

a) Ole tarkkaavainen ja keskity työhön, käsittele paineilmatyökalua asianmukaisesti. Työkalua ei pidä käyttää väsyneenä eikä varsinkaan lääkkeiden, huumeiden tai alkoholin vaikutuksen alaisena. Vain pieni hetki, jona tarkkaavaisuus laskee, voi johtaa vakavaan tapaturmaan.
b) Huolehdi suojavarusteista, muista aina käyttää suojalaseja. Työtapaturmien riski pienenee, kun käytät työn laadusta riippuen henkilökohtaisia suojavarusteita – ölysuojain, tukevat, kumipohjaiset kengät, suojakypärä tai kuulosuojain.
c) Varo, ettei työkalu pääse käynnistymään vahingossa. Katso, että pääkytkin on asennossa AUS/OFF, ennen kuin liität työkalun paineilmaverkkoon. Työkalua kannettaessa pääkytkimen voi epähuomiossa pai-

naa päälle ja jos työkalu on käynnissä, kun se liitetään paineilmaverkkoon, seurauksena voi olla tapaturma.

d) Irrota säätötyökalut ja ruuviavaimet, ennen kuin kyt-ket paineilmatyökaluun virran. Jos ruuvavain tms. jä-tetään kiinni työkaluun ja se osuu liikkuviin osiin, siitä on ilmeinen vaara.
e) Ennen kuin käynnistät työkalun, katso, että seisot tu- kevassa asennossa ja pystyt pitämään tasapainon. Näin paineilmatoiminen työkalu pysyy hallinnassa myös odottamattomissa tilanteissa.
f) Käytä tarkoituksenmukaista vaatetusta, riisu korut pois. Varo, etteivät hiukset, vaatetus tai käsineet joudu liian lähelle työkalun liikkuvia osia. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuvien osiin.

4) Paineilmatoimisten työkalujen käsittely ja käyttö

a) Paineilmatyökalua ei pidä ylikuormittaa. Valitse sen osat (sahanterä tms.) työkohteen mukaan. Valitse katkaisuun, sahaukseen jne. oikeankokoinen työ- kalu, työ tehostuu ja sujuu nopeammin.
b) Paineilmatyökalua, jonka käyttökytkin on viallinen, ei saa käyttää. Jos työkaluun ei voi enää kytkeä tai katkaista virtaa sen omalla kytkimellä, se on annettava kunnostaa.
c) Katkaise virta ja paineilma työkalusta, ennen kuin ryhdyt vaihtamaan sen osia sekä silloin, kun lasket työkalun käsistä. Näin estät työkalun käynnistymisen itssestään.
d) Paineilmatyökaluja ei saa säilyttää paikassa, missä ne ovat lasten ulottuvilla. Jos ne luovutetaan toisen henkilön käyttöön, käyttöohje on annettava mukaan ja ko. henkilön on perehdyttävä ohjeisiin. Paineilma-toimiset työkalut ovat vaaraksi henkilölle, joka ei ole perehtynyt niiden käyttöön.
e) Paineilmatyökalu on huollettava hyvin ja tarkastettava sen kunto. Katso, että työkalun liikkuvat osat eivät ole jäykkäliikkeisiä tai juutu paikalleen, näkyykö vioittuneita osia, jotka voivat haitata työkalun toimintaa. Jos havaitset vioittuneita kohteita, vie työkalu korjattavaksi, ennen kuin käytät sitä uudelleen. Puutteellinen työkalun huolto on usein syy, jos sattuu työtapaturma.
f) Pidä terät puhtaina ja terävinä. Terävä, kunnolla huollettu terä ei juutu kiinni ja työnteko sujuu tällaisella terällä tehokkaammin.
g) Paineilmatyökalua, sen lisävarusteita, teriä jne. on käsiteltävä käyttöohjeessa selostetulla tavalla, sitä saa käyttää vain ko. työkalulle suunniteltuun tarkoitukseen. Samalla on otettava huomioon työkohde ja työstettävän kappaleen ominaisuudet. Jos paineilma-toimista työkalua käytetään muuhun kuin sille suunniteltuun tarkoitukseen, siitä voi koitua ilmeinen vaara.
h) Pidä työkalua molemmin käsin tukevassa otteessa ja katso, että seisot tukevasti ja varmasti. Näin työkalua on varmempi käsitellä.
i) Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

j) Asbestipitoista materiaalia ei saa työstää. Asbesti voi aiheuttaa syöpää.

k) Kädet on pidettävä kaukana leikkaavasta työkalusta. Älä vie kättä työkalun eteen tai sen alle. Työkalun koskettaminen sen leikatessa voi johtaa tapaturmaan. Työkalu voi kuumeta työstön aikana voimakkaasti.

I) Käynnistä paineilmatyökalu, ennen kuin viet sen kiinni työkappaleeseen. Muutoin työkalu voi aiheuttaa takaiskun, jolloin sen hallinta helposti menetetään.

m)Paineilmatyökaluun ei saa kiinnittää kilpiä tms. ruuvamalla tai niittamalla. Suositamme tarrakiinnitteisiä kilpiä.

n) Paineilmatyökalussa saa käyttää ainoastaan sen valmistajan hyväksymiä lisävarusteita. Vaikka vierasvalmisteinen osa sopisikin työkaluun, se ei välttämättä ole turvallinen käyttää.

o) Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työko-hde esim. metallinilmaisimella.

5) Huolto

a) Vie paineilmatyökalu huollettavaksi ammattitaitoiseen merkkiliikkeeseen, korjaustöissä saa varaosina käyttää ainoastaan alkuperäisosia. Näin taataan paineilmatyökalun käyttövarmuus.

Erityiset varotoimenpiteet.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Käytä suojakäsineitä sekä työstön aikana että työkalua vaihtaessasi. Työkalut ovat teräviä, niistä saa helposti viiltohaavoja. Työkalut voivat työstön aikana kuumentua voimakkaasti – palovammojen vaara!

Työkalua ei koskaan pidä suunnata itseään päin. Tartu paineilmakoneeseen niin, ettei sen leikkaava työkalu voi koskettaa kättä.

Käsiin ja käsivarsiin kohdistuva tärinä.

Tämä kone tärisee käydessään, mikä tuntuu käsissä ja käsivarsissa.

Tärinää voi vähentää noudattamalla työstön aikana tiettyjä ohjeita:

– pidä työtaukoja ja tee välillä muita töitä, mitä voimakkaampi tärinä, sitä useammin,

– pidä kädet lämpiminä,

– pidä konetta varmassa mutta ei liian tiukassa otteessa,

– vain moitteettomassa kunnossa olevaa konetta ja työkaluja saa käyttää,

– käytä tärinänvaimentavia työkäsineitä, Jos edellä selostettuja suosituksia ei noudateta, seu- rauksena voivat olla terveydelliset haitat, esim. silloin, jos koneella tehdään töitä päivittäin pitempiä ajan- jaksoja.

Työsuojeludirektiiveissä määritettyjä altistumisrajoja (esim. direktiivissä 2002/44/EY suositetaan 8 tunnin työaikaa vastaavaksi päivittäiseksi raja-arvoksi 5 m/s ^2 ) ei saa ylittää.

Tärinälle altistumista voi ennakoida ottamalla avuksi laboratoriokokeissa saadut arvot. Työn laadusta riippuen on kuitenkin mahdollista, että kiihtyvyyskertoimet eivät ole samat kuin kokeissa sovelletut.

Emissioarvot – melu ja tärinä

(kaksinumeroiset arvot, vrt. ISO 4871)

Tärinäaste
FEIN-työkalujen tärinära-situsluokat	Painotettu kiihtyvyys*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 < 30 m/s	2
Ka 1,5 m/s	2

* Arvot on laskettu vakiotyöjakson pohjalta: se käsittää joutokäynti-ja täyskuormatilat, jotka kestoltaan ovat saman pituiset.
Työkalun värinätasoluokka on ilmoitettu liitteenä olevalla lehdellä 3 41 30 562 06 0.

Paineilmatyökalun käyttökohteet.

käsivarainen paineilmatyökalu teolliseen käyttöön muovi- ja muiden samantyyppisten saumojen avaamiseen, soveltuu erityisesti ajoneuvojen ikkunoiden (tuuli-, sivu- ja takalasit) uusimiseen. Koneessa saa käyttää ainoastaan FEINin hyväksymiä työkaluja ja lisävarusteita.

Liitäntä paineilmaverkoon.

Paineilmatyökalun häiriöttömän toiminnan takaamiseksi suositamme suositamme liitäntä- ja huoltoyksikön käyttöä (sis. vedenerottimen, öljynsumuttimen ja paineilman säätimen).

Tarkista, ovatko paineilmaverkon painearvo ja työkalun tyypikilvessä annettu lukema samat.

▶ Ennen kuin liität paineilmaletkun, tarkista, ettei se ole tukossa.

Letkun halkaisijan on oltava vähintään 16 mm. Venttiilin ja letkuliittimen aukon läpimitan on oltava vähintään 8 mm.

Työstöohjeita.

Ennen kuin avaat letkuliittimen, sulje ensin palloventtiili ja kytke sitten paineilmatyökalu päälle. Avaa letkuliitin vasta kun työkalu on paineeton.

Kunnossapito, huolto.

Paineilmatyökalu on puhdistettava ja huollettava 300 käyttötunnin tai 6 kuukauden välein.

Mikäli paineilmatyökalun letku on vioittunut, se on vaihdettava erikoisvalmisteiseen letkuun, jollaisen voi tilata FEIN-asiakaspalvelusta.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Tämän paineilmatyökalun voimassaolevan varaosaluet- telon löydät Internetistä osoitteesta www.fein.com. Käytä vain alkuperäisiä varaosia.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Lisätarvikkeet, Letku

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut ja kuvatut lisäva-rusteet eivät välttämättä kuulu hankkimasi paineilmaty-ökalun toimituksen sisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkee-seenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen standardisoimisasiakirjojen mukainen.

Tekniset asiakirjat osoitteesta: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut paineilmatyökalut ja niiden lisävarusteet on johdettava uusiokäyttöön.
