MOtlx 625 - Multifunkční nářadí Fein - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma MOtlx 625 Fein ve formátu PDF.
| Typ výrobku | Víceúčelový pneumatický nástroj |
| Značka | Fein |
| Model | MOtlx 625 |
| Hlavní použití | Řezání polyuretanových lepicích šňůr a demontáž automobilových skel |
| Napájení | Stlačený vzduch |
| Doporučený tlak vzduchu | Uvedeno na typovém štítku nástroje |
| Minimální průměr hadice | 16 mm |
| Hmotnost (podle EPTA 01) | Přibližně 1,5 kg (odhad) |
| Pravidelná údržba | Každých 300 provozních hodin nebo každých 6 měsíců |
| Čištění | Před připojením vyfoukejte hadici; pravidelně čistěte nástroj |
| Náhradní díly | Používejte výhradně originální díly FEIN (dostupné na www.fein.com) |
| Záruka | V souladu s právními předpisy a prohlášením o záruce FEIN |
| Shoda | Označení CE (EU/ESVO) a UKCA (Velká Británie) podle trhu |
| Ochrana životního prostředí | Obal a použitý přístroj recyklujte v autorizovaném středisku |
| Povinné bezpečnostní vybavení | Ochranné brýle, rukavice, chrániče sluchu, protiprachová maska |
| Pokyny k použití | Držte nástroj oběma rukama, nepracujte s azbestem, vyhněte se kontaktu s pracovním nástrojem |
| Vibrace | Dodržujte limitní hodnoty expozice (5 m/s² po dobu 8h podle směrnice 2002/44/ES) |
Často kladené otázky - MOtlx 625 Fein
Dotazy uživatelů ohledně MOtlx 625 Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Multifunkční nářadí ve formátu PDF zdarma! Najděte svůj návod MOtlx 625 - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MOtlx 625 značky Fein.
NÁVOD K OBSLUZE MOtlx 625 Fein
Překlad původního návodu k obsluze.

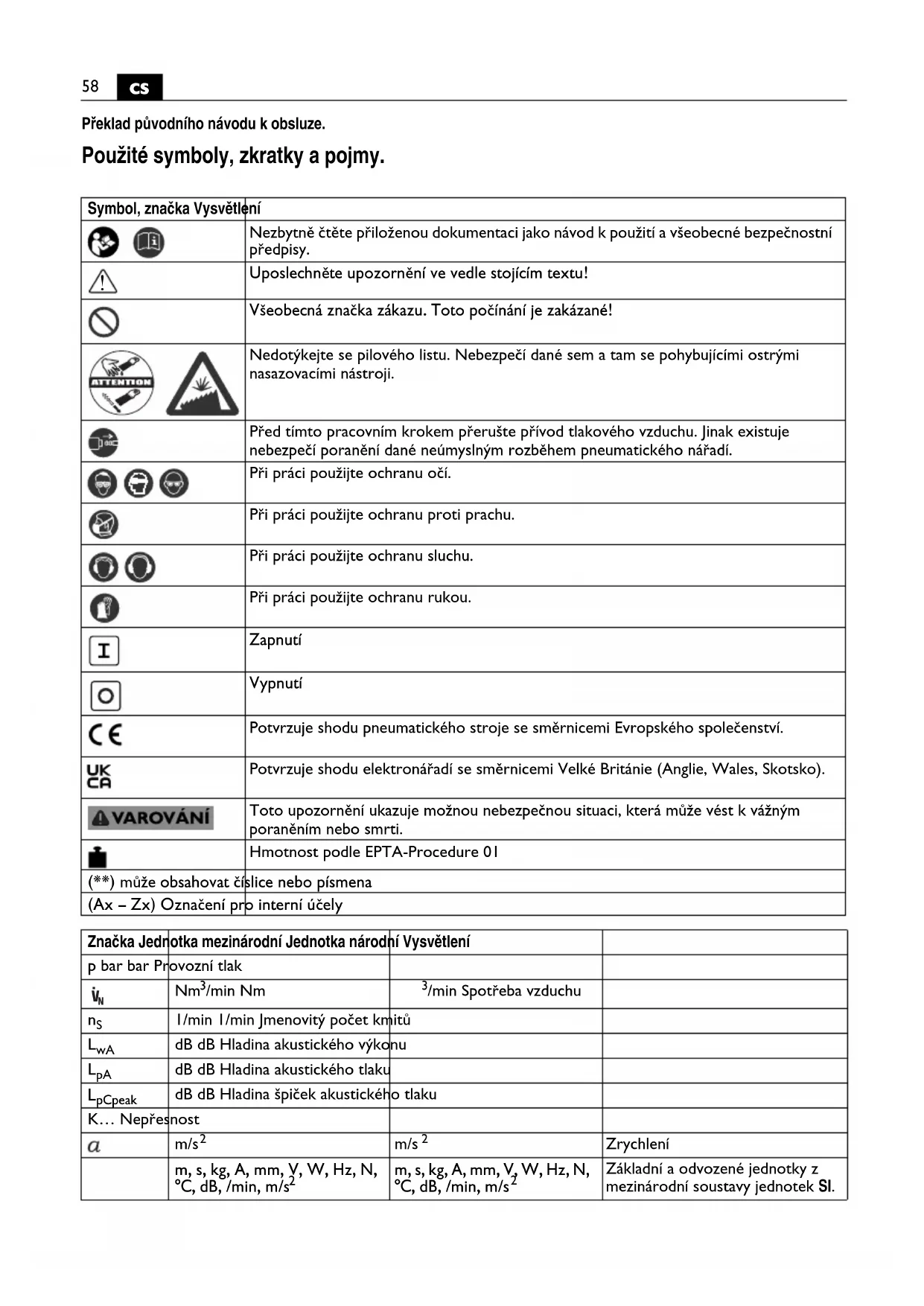

Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |
  | Nezbytně čtěte přiloženou dokumentaci jako návod k použití a všeobecné bezpečnostní předpisy. |
 | Uposlechněte upozornění ve vedle stojícím textu! |
 | Všeobecná značka zákazu. Toto počínání je zakázané! |
  | Nedotýkejte se pilového listu. Nebezpečí dané sem a tam se pohybujícími ostrými nasazovacími nástroji. |
 | Před tímto pracovním krokem přerušte přívod tlakového vzduchu. Jinak existuje nebezpečí poranění dané neúmyslným rozběhem pneumatického nářadí. |
   | Při práci použijte ochranu očí. |
 | Při práci použijte ochranu proti prachu. |
  | Při práci použijte ochranu sluchu. |
| [WKS2] | Při práci použijte ochranu rukou. |
 | Zapnutí |
 | Vypnutí |
 | Potvrzuje shodu pneumatického stroje se směrnicemi Evropského společenství. |
 | Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). |
 VAROVÁNÍ | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. |
 | Hmotnost podle EPTA-Procedure 01 |
 může obsahovat číslice nebo písmena | |
 [366V] [770T] [VHHCT] [961D] | |
| Značka Jednotka mezinárodní Jednotka národní Vysvětlení | |||
| p bar bar Provozní tlak | |||
| _N | Nm3/min Nm | 3/min Spotřeba vzduchu | |
| n_S | l/min l/min Jmenovitý počet kmitů | ||
| L_wA | dB dB Hladina akustického výkonu | ||
| L_pA | dB dB Hladina akustického tlaku | ||
| L_pCpeak | dB dB Hladina špiček akustického tlaku | ||
| K... Nepřesnost | |||
| a | m/s2 | m/s2 | Zrychlení |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2 | Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. | |
Pro Vaši bezpečnost.
VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů
mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Nepoužívejte tento pneumatický stroj dříve, než jste si řádně přečetli tento návod k obsluze a zcela jste mu neporozuměli, a to včetně obrázků,
specifikací, bezpečnostních pravidel a též značkami NEBEZPEČÍ, VAROVÁNÍ a POZOR označená upozornění.
Dbejte rovněž příslušných národních ustanovení ochrany při práci (např. v Německu: BGV A3).
Nedbání bezpečnostních pokynů v uvedené dokumentaci může vést k vážnému zranění.
Uložte tento návod k použití pro pozdější užití a při zapůjčení nebo prodeji pneumatického nářadí jej přiložte.
Bezpečnostní předpisy.
1) Pracovní místo
a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek a a neosvětlená pracovní místa mohou vést k úrazům.
b) Nepracujte s pneumatickým strojem v místech ohrožených výbuchem, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Pneumatické stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.
c) Udržujte děti a jiné osoby během použití pneumatického stroje v povzdálí. Při rozptylování můžete ztratit kontrolu nad pneumatickým strojem.
2) Bezpečnost při zacházení s tlakovým vzduchem
a) Kontrolujte pravidelně dodávku tlakového vzduchu. Chraňte hadici před zlomením, zúžením, horkem a ostrými hranami. Pevně utáhněte hadicové spony. Nechte poškozené hadice a spojky okamžitě opravit. Při vadném zásobení vzduchem může tlaková hadice bičovat okolo a vést k poranění. Zvířený prach nebo třísky mohou způsobit poranění očí.
3) Bezpečnost osob
a) Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým strojem s rozumem. Pneumatický stroj nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití pneumatického stroje může vést k vážným poraněním.
b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako jsou maska proti prachu, protiskluzová pevná bezpečnostní obuv nebo chrániče sluchu podle druhu a nasazení pneumatického stroje snižuje riziko poranění.
c) Zabraňte neúmyslnému uvedení do provozu. Než pneumatický stroj připojíte na rozvod tlakového vzduchu, přesvědčte se, že je spínač v poloze „VYPNUTO“. Pokud máte při nošení pneumatického stroje prst na spínači nebo připojíte zapnutý pneumatický stroj na rozvod tlakového vzduchu, pak to může vést k úrazům.
d) Odstraňte seřizovací nástroje nebo klíč na šrouby dříve, než pneumatický stroj zapnete. Pneumatický stroj nebo klíč, jež se nachází v pohybujícím se dílu pneumatického stroje, může vést k poranění.
e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy držte rovnováhu. Tím můžete pneumatický stroj v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Mějte vlasy, oděv a rukavice daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
4) Pečlivé zacházení a použití pneumatických strojů
a) Pneumatický stroj nepřetěžujte. Použijte pro Vaši práci k tomuto určené nasazovací nástroje. S vhodným nasazovacím nástrojem pracujete v udané oblasti výkonu lépe a bezpečněji.
b) Nepoužívejte žádný pneumatický stroj, jehož spínač je vadný. Pneumatický stroj, který již nelze zapnout či vypnout, je nebezpečný a musí být opraven.
c) Přerušte přívod energie dříve, než provedete seřízení pneumatického stroje, vyměníte díly příslušenství či pneumatický stroj odložíte. Tato preventivní opatření zabrání neúmyslnému startu stroje.
d) Uchovávejte nepoužívané pneumatické stroje mimo dosah dětí. Nenechte používat pneumatický stroj osoby, které nejsou s tímto seznámeny nebo nečetly tyto pokyny. Pneumatické stroje jsou nebezpečné, pokud jsou používány nezkušenými osobami.
e) Svědomitě o pneumatický stroj pečujte. Zkontrolujte, zda pohyblivé díly pneumatického stroje bezvadně fungují a nepříčí se, zda díly nejsou zlomeny nebo tak poškozeny, že může být ovlivněna funkce pneumatického stroje. Nechte poškozené díly před nasazením pneumatického stroje opravit. Mnoho nehod má příčinu ve špatně udržovaných pneumatických strojích.
f) Údržujte řezné nástroje ostré a čisté. Svědomitě ošetřené řezné nástroje s ostrými řeznými hranami se méně příčí a lehčejí se vedou.
g) Použijte pneumatický stroj, příslušenství, nasazovací nástroje apod. podle těchto pokynů a tak, jak je pro tento speciální typ pneumatického stroje předepsáno. Zohledněte při tom pracovní podmínky a prováděnou činnost. Použití pneumatických strojů pro jiné než stanovené použití může vést k nebezpečným situacím.
h) Pneumatický stroj držte pevně oběma rukama a zajistěte si bezpečný postoj. Pneumatický stroj je dvěma rukama veden bezpečněji.
i) Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.
j) Neopracovávejte žádný materiál obsahující azbest.
Azbest je karcinogenní.
k) Mějte své ruce daleko od nasazovacího nástroje. Nesahejte před nebo pod nasazovací nástroj. Kontakt s nasazovacím nástrojem může vést ke zraněním. Nasazovací nástroj může být při práci velmi horký.
1) Nasazujte pneumatický stroj na obrobek pouze zapnutý. Existuje nebezpečí zpětného rázu nebo ztráta kontroly nad pneumatickým strojem.
m) Je zakázáno na pneumatický stroj šroubovat nebo nýtovat štítky a značky. Použijte nalepovací štítky.
n) Nepoužívejte žádné příslušenství, jež není speciálně vyvinuto nebo schváleno výrobcem pneumatického stroje. Bezpečný provoz není dán jen tím, že příslušenství na Váš pneumatický stroj lícuje.
o) Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů.
5) Servis
a) Nechte Váš pneumatický stroj opravit pouze kvalifikovaným odborným personálem a pouze originálními náhradními díly. Tím je zajištěno, že zůstane zachována bezpečnost pneumatického stroje.
Speciální bezpečnostní předpisy.
Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.
Při všech pracech nebo při výměně nasazovacích nástrojů noste vždy ochranné rukavice. Díky ostrým hranám nasazovacích nástrojů zde existuje nebezpečí poranění. Nasazovací nástroje mohou být při práci velmi horké, nebezpečí popálení!
Nasazovací nástroj nikdy nesměřujte proti sobě. Pneumatické nářadí držte tak, aby se nasazovací nástroj nedostal do kontaktu s Vaší rukou.
Vibrace rukou či paží.
Při práci s tímto strojem vznikají vibrace paže.
Pro snížení expozice vibracemi si počinejte správně:
– při vysokém zatížení vibracemi často přerušte popř. změňte činnost,
– mějte ruce teplé,
– stroj uchopte během práce jen tak pevně jak je to nutné,
– pracujte pouze s technicky bezvadnými stroji a nasazovacími nástroji,
– používejte pracovní rukavice tlumící vibrace, Nebudou-li tato doporučení dodržována, mohou se při denní práci s vysokou expozicí vibracemi za delší čas vyskytnout zdravotní újmy.
Ve směrnicích ochrany při práci stanovené hraniční hodnoty expozice (např. ve směrnici 2002/44/ES na 8 hodinovou dobu expozice normovaná denní hraniční hodnota expozice 5 m/s²) by neměly být překročeny. K prognóze expozice vibracemi může sloužit v laboratoři zjištěná hodnota hodnoceného zrychlení. Při práci se mohou vyskytnout od této laboratorní hodnoty se lišící zrychlení závislé na použití.
Hodnoty emisí pro hluk a vibrace (dvouciferné údaje podle ISO 4871)
| Vibrace | |
| Zařazení nasazovacích nástrojůFEIN podle třídy vibrací | Hodnocené zrychlení* |
| VC0 < 2,5 m/s | 2 |
| VC1 < 5 m/s | 2 |
| VC2 < 7 m/s | 2 |
| VC3 < 10 m/s | 2 |
| VC4 < 15 m/s | 2 |
| VC5 < 30 m/s | 2 |
| Ka 1,5 m/s | 2 |
| * Tyto hodnoty se opírají o pracovní cyklus, který se skládá z provozu naprázdno a při plném zatížení se stejnou dobou trvání.Třídu vibrace přiřazenou nasazovacímu nástroji převezměte prosím z přiloženého listu3 41 30 562 06 0. | |
Určení pneumatického stroje.
ručně vedené pneumatické nářadí pro průmyslové nasazení s nasazovacími nástroji a příslušenstvím schválenými firmou FEIN k řezání umělohmotných lepících pruhů a podobných materiálů, předevšim k vyřezání lepených čelních, bočních a zadních skel v automobilové sféře.
Připojení na zdroj tlakového vzduchu.
Pro bezporuchový provoz pneumatického nářadí použijte úpravnou jednotku, jež sestává z odlučovače vody, maznice a regulátoru tlaku.
Zkontrolujte, zda tlak v rozvodu tlakového vzduchu souhlasí s výkonovým štítkem pneumatického stroje.
▶ Před připojením hadici profoukněte.
Hadice má mít minimální průměr 16 mm. Průchozí otvor kohoutu a spojky má činit nejméně 8 mm.
Pokyny k obsluze.
Při rozpojování spojek hadice nejprve uzavřete kulový kohout a potom zapněte pneumatické nářadí. Spojku hadice rozpojte teprve tehdy, když veškerý tlakový vzduch unikl.
Údržba a servis.
Údržbu a čištění pneumatického nářadí provádějte každých 300 pracovních hodin nebo každých 6 měsíců. Je-li hadice pneumatického nářadí poškozena, musí být nahrazena speciálně připravenou hadicí, která je k dostání v servisu FEIN.
Výrobky, jež přišly do styku s azbestem, se nesmějí předat do opravy. Azbestem kontaminované výrobky zlikvidujte podle v zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.
Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.
Používejte pouze originální náhradní díly.
Následující díly můžete, je-li třeba, vyměnit sami:
Nasazovací nástroje, hadice
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN. V obsahu dodávky Vašeho pneumatického nářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k použití.
Prohlášení o shodě.
CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.
UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost.
Firma FEIN prohlašuje ve své výhradní odpovědnosti, že tento výrobek je v souladu s normativními dokumenty uvedenými na poslední straně tohoto návodu k použití.
Technické podklady u: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Ochrana životního prostředí, likvidace.
Obaly, vyřazené pneumatické nářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Pre Vašu bezpečnost.
VAROVANIE
Bezpečnostné pokyny.
1) Pracovisko
h) Pri práci držte ručné pneumatické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné pneumatické náradie ovláda bezpečnejšie.
o) Dávajte pozor na skryté elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hl'adača kovov.
5) Servis
Charakteristika ručného pneumatického náradia.
▶ Pred pripojením tlakovú hadicu prefúknite.
Hadica by mala mat' minimálny priemer 16 mm.
Návod na používanie.
Údržba a autorizované servisné stredisko.
Zákonná záruka a záruka výrobcu.
Technická dokumentácia je dostupná u:
