MOtlx 625 - Multifunkčné náradie Fein - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma MOtlx 625 Fein vo formáte PDF.
| Typ produktu | Viacúčelový pneumatický nástroj |
| Značka | Fein |
| Model | MOtlx 625 |
| Hlavné použitie | Rezanie polyuretánových lepiacich pásov a demontáž automobilových skiel |
| Napájanie | Stlačený vzduch |
| Odporúčaný tlak vzduchu | Uvedený na typovom štítku nástroja |
| Minimálny priemer hadice | 16 mm |
| Hmotnosť (podľa EPTA 01) | Približne 1,5 kg (odhad) |
| Pravidelná údržba | Každých 300 prevádzkových hodín alebo každých 6 mesiacov |
| Čistenie | Pred pripojením prefúknite hadicu; pravidelne čistite nástroj |
| Náhradné diely | Používajte výhradne originálne diely FEIN (dostupné na www.fein.com) |
| Záruka | V súlade s právnymi predpismi a vyhlásením o záruke FEIN |
| Zhoda | Označenie CE (EÚ/EZVO) a UKCA (Veľká Británia) podľa trhu |
| Ochrana životného prostredia | Recyklujte obal a použitý spotrebič v autorizovanom stredisku |
| Povinné bezpečnostné vybavenie | Ochranné okuliare, rukavice, ochrana sluchu, protiprachová maska |
| Pokyny na používanie | Držte nástroj oboma rukami, nepracujte s azbestom, vyhýbajte sa kontaktu s pracovným nástrojom |
| Vibrácie | Dodržiavajte limitné hodnoty expozície (5 m/s² počas 8 hodín podľa smernice 2002/44/ES) |
Často kladené otázky - MOtlx 625 Fein
Otázky používateľov k MOtlx 625 Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Multifunkčné náradie vo formáte PDF zadarmo! Nájdite svoj návod MOtlx 625 - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. MOtlx 625 značky Fein.
NÁVOD NA OBSLUHU MOtlx 625 Fein

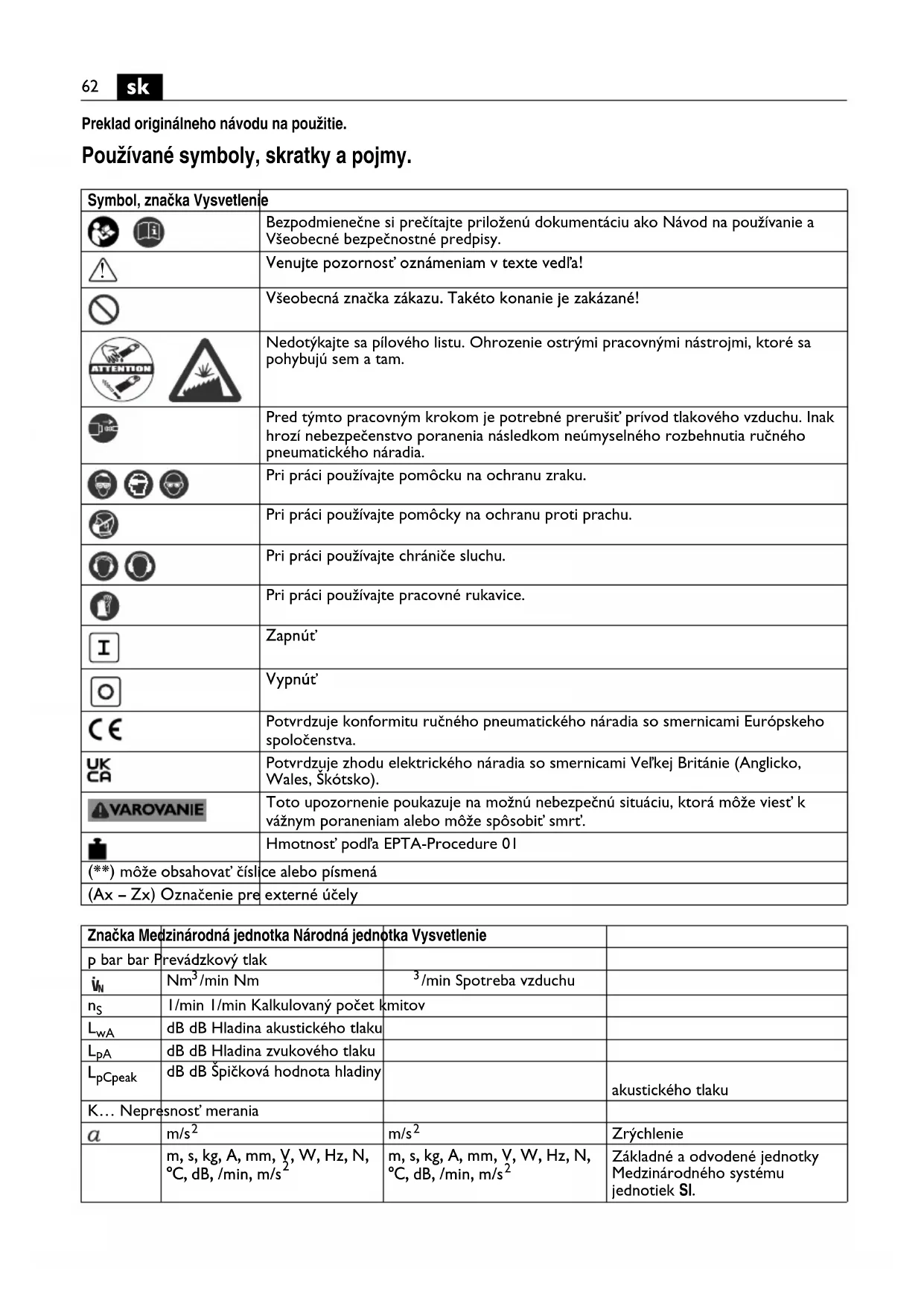

Preklad originálneho návodu na použitie.
Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | |
  | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na používanie a Všeobecné bezpečnostné predpisy. |
 | Venujte pozornost' oznámeniam v texte vedl'a! |
 | Všeobecná značka zákazu. Takéto konanie je zakázané! |
  | Nedotýkajte sa pílového listu. Ohrozenie ostrými pracovnými nástrojmi, ktoré sa pohybujú sem a tam. |
 | Pred týmto pracovným krokom je potrebné prerušit' prívod tlakového vzduchu. Inak hrozí nebezpečenstvo poranenia následkom neúmyselného rozbehnutia ručného pneumatického náradia. |
   | Pri práci používajte pomôcku na ochranu zraku. |
 | Pri práci používajte pomôcky na ochranu proti prachu. |
  | Pri práci používajte chrániče sluchu. |
 | Pri práci používajte pracovné rukavice. |
 | Zapnút' |
 | Vypnút' |
 | Potvrdzuje konformitu ručného pneumatického náradia so smernicami Európskeho spoločenstva. |
 | Potvrdzuje zhodu elektrického náradia so smernicami Vel'kej Británie (Anglicko, Wales, Škótsko). |
 AROVANIE | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest' k vážnym poraneniam alebo môže spôsobit' smrt'. |
| [STKD] | Hmotnost' podl'a EPTA-Procedure 01 |
| (**) môže obsahovat' číslice alebo písmená | |
| (Ax – Zx) Označenie pre externé účely | |
| Značka Medzinárodná jednotka Národná jednotka Vysvetlenie | |||
| p bar bar P | revádzkový tlak | ||
| _N | Nm3/min Nm | 3/min Spotreba vzduchu | |
| ns | l/min l/min Kalkulovaný počet kmitov | ||
| LwA | dB dB Hladina akustického tlaku | ||
| LpA | dB dB Hladina zvukového tlaku | ||
| LpCpeak | dB dB Špičková hodnota hladiny | akustického tlaku | |
| K... Nepresnost' merania | |||
| a | m/s2 | m/s2 | Zrýchlenie |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, /min, m/s2 | Základné a odvodené jednotky Medzinárodného systému jednotiek SI. | |
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania
Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mat' za následok zásah elektrickým prúdom, spôsobit' požiar a/alebo t'ažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné pneumatické náradie skôr, ako si dôkladne prečítate tento Návod na používanie a kým ho úplne pochopíte, vrátane kov, špecifikácií, pravidiel bezpečnosti prevádzky j pokynov označených upozorneniami EZPEČENSTVO, VYSTRAHA a BUĐTE TRNÝ (POZOR).
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci (napríklad v Nemecku: BGV A3). Nedodržiavanie bezpečnostných pokynov uvedených v spomínanej dokumentácii môže mat' za následok vážne poranenie.
Uschovajte tento Návod na používanie pre prípad neskoršieho použitia a v prípade poskytnutia náradia iným alebo pri predaji ručného pneumatického náradia ho odovzdajte s ním.
a) Pracovisko udržiavajte v čistote a upratané.
Neporiadok a neosvetlené priestory pracoviska môžu byt' príčinou úrazov.
b) S týmto ručným pneumatickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné pneumatické náradie vytvára iskry, ktoré by mohli prach alebo pary zapálit'.
c) Nedovoľte deťom ani iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratit’ kontrolu nad náradím.
2) Bezpečnost pri používaní tlakového vzduchu
a) Prívod tlakového vzduchu pravidelne kontrolujte. Chráňte hadice pred zlomením, zúžením ich profilu, pred horúčavou a ostrými hranami. Hadicové spojky dobre utiahnite. Poškodené hadice a hadicové spojky dajte ihned' opravit'. V prípade poškodenia prívodu vzduchu môže tlaková hadica poletovat' po miestnosti a spôsobit' poranenie osôb. Rozvírený prach alebo triesky z obrábania môžu spôsobit' vážne poranenie zraku.
3) Bezpečnost'osôb
a) Bud'te ostražitý, sústred'te sa na to, čo robíte a k práci s ručným pneumatickým náradím pristupujte s rozumom. Nepracujte s pneumatickým náradím nikdy vtedy, ked' ste unavený, alebo ked' ste pod
vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mat' pri používaní náradia za následok vážne poranenia.
b) Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie ochranných pracovných pomôcok, ako ochranná dýchacia maska, protišmyková obuv, ochranná prilba alebo chránič sluchu, podľa druhu a spôsobu používania náradia, výrazne znižujú riziko vzniku poranenia.
c) Vyhýbajte sa neúmyselnému zapnutiu náradia. Presvedčte sa, skór ako pripojíte náradie na prívod tlakového vzduchu, či je vypínač v polohe VYP (AUS). Ak budete mat' pri prenášaní náradia prst na vypínači, alebo ak ručné pneumatické náradie pripojíte na prívod tlakového vzduchu zapnuté, môže to mat' za následok nehodu.
d) Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo klúče na skrutky. Nastavovací nástroj alebo klúč, ktorý sa nachádza v rotujúcej časti náradia, môže spôsobit' vážne poranenia osôb.
e) Nikdy sa nepreceňujte. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môct' ručné pneumatické náradie v neočakávaných situáciách lepšie kontrolovat'.
f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Vol'ný odev, dlhé vlasy alebo šperky môžu byt' zachytené rotujúcimi čast'ami ručného náradia.
4) Starostlivé používanie ručného pneumatického náradia a manipulácia s ním
a) Náradie nikdy nepreťažujte. Používajte také náradie, ktoré je určené pre daný druh práce. Pomocou vhodného náradia budete pracovat' lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
b) Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa nedá zapnút' alebo vypnút', je nebezpečné a treba ho zverit' do opravy odborníkovi.
c) Prerušte prívod energie ešte predtým, ako budete vykonávať na ručnom pneumatickom náradí nastavovanie, výmenu príslušenstva, alebo predtým, ako ručné pneumatické náradie odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu náradia.
d) Nepoužívané ručné pneumatické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať pneumatické náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Pneumatické náradie je nebezpečné vtedy, ked’ ho používajú neskúsené osoby.
e) Náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky ručného pneumatického náradia bezchybne fungujú, alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať fungovanie ručného pneumatického náradia. Pred použitím ručného
pneumatického náradia dajte poškodené súčiastky opravit. Veľa úrazov bolo spôsobených nedostatočnou údržbou ručného pneumatického náradia.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a l'ahšie sa dajú viest'.
g) Používajte také ručné pneumatické náradie, príslušenstvo, nastavovacie nástroje a pod., ktoré zodpovedajú týmto pokynom a ktoré sú predpísané pre príslušný špecialny typ ručného pneumatického náradia. Pri práci zohřadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného pneumatického náradia na iný účel ako na predpísané použitie môže viest' k nebezpečným situáciám.
i) Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.
j) Neobrábajte žiaden materiál, ktorý obsahuje azbest. Azbest sa považuje za rakovinotvorný.
k) Obe ruky majte v dostatočnej vzdialenosti od pracovného nástroja. Nesiahajte rukami pred ani pod pracovný nástroj. Kontakt s pracovným nástrojom môže mat' za následok poranenie. Pracovný nástroj sa môže pri používaní zahriat' na veľmi vysokú teplotu.
1) K obrobku prisúvajte ručné pneumatické náradie iba v zapnutom stave. Hrozí nebezpečenstvo vzniku spätného rázu alebo strata kontroly nad ručným pneumatickým náradím.
m) Je zakázané skrutkovat alebo nitovať na ručné pneumatické náradie nejaké štítky alebo značky. Používajte samolepiace štítky.
n) Nepoužívajte žiadne príslušenstvo, ktoré nebolo vyvinuté alebo schválené výrobcom ručného pneumatického náradia. Bezpečná prevádzka nie je zaručená tým, že sa určité príslušenstvo na Vaše ručné pneumatické náradie hodí.
a) Ručné pneumatické náradie nechávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnost' ručného pneumatického náradia zostane zachovaná.
Špeciálne bezpečnostné pokyny.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.
Pri každej práci alebo pri výmene pracovných nástrojov vždy použivajte pracovné rukavice. Ostré rezné hrany pracovných nástrojov sú nebezpečné a môžu Vám spôsobit' poranenia. Pracovné nástroje sa môžu pri práci zahriat' na vysokú teplotu, hrozí nebezpečenstvo popálenia!
Nikdy nesmerujte pracovný nástroj proti sebe. Pneumatické náradie držte takým spôsobom, aby sa pracovný nástroj nemohol dostať do kontaktu s Vašou rukou.
Vibrácie ruky a predlaktia.
Pri práci s týmto náradím vznikajú vibrácie ruky a predlaktia.
Dodržiavajte zásady správneho správania, aby ste znížili zaťaženie vibráciami:
– v prípade veľkého zat’aženia vibráciami častejšie prerušte prácu, alebo ju nahrad’te inou činnost’ou,
– udržiavajte si teplé ruky,
– počas práce držte náradie iba tak pevne, ako je to nevyhnutne potrebné,
– pracujte len s takým náradím a s pracovnými nástrojmi, ktoré sú v bezchybnom technickom stave,
– používajte vibrácie tlmiace pracovné rukavice,
Ak nebudete dodržiavat' tieto odporúčania, môžu sa pri každodenných prácach s vysokými hodnotami vibrácií vykonávaných počas dlhšieho obdobia objavit' zdravotné problémy.
Nemali by sa prekračovat' hodnoty maximálneho zaťaženia, uvedené s zásadách ochrany zdravia pri práci (napr. v smernici 2002/44/EG sa uvádza normovaná maximálna denná hodnota zaťaženia 5 m/s ^2 na 8 hodín).
Hodnoty zaťaženia namerané v laboratóriu môžu slúžit' na prognózu zaťaženia vibráciami. Pri práci sa môžu v závislosti od spôsobu použitia náradia vyskytnút' zrýchlenia, ktoré sa odlišujú od hodnôt laboratórnych.
Hodnoty emisií hluku a vibrácie
(druhé číslo – hodnoty podľa ISO 4871)
| Vibrácia | |
| Rozdelenie pracovných nástrojov FEIN podľa vibračných tried | Vyhodnotené zrýchlenie* |
| VC0 < 2,5 m/s | 2 |
| VC1 < 5 m/s | 2 |
| VC2 < 7 m/s | 2 |
| VC3 < 10 m/s | 2 |
| VC4 < 15 m/s | 2 |
| VC5 < 30 m/s | 2 |
| Ka 1,5 m/s | 2 |
| *Tieto hodnoty sú založené na pracovnom cykle, pozostávajúcom v rovnakom trvaní z vol'nobežného chodu náradia a z chodu náradia s plným zaťažením. Triedu zaťaženia vibráciami, ktorá sa týka tohto pracovného nástroja, nájdete v priloženom liste 3 41 30 562 06 0. | |
ručne vedené pneumatické náradie na priemyselné používanie s pracovnými nástrojmi a s príslušenstvom, ktoré boli schválené firmou FEIN, určené na rezanie húseničiek lepidla na plasty a podobných materiálov, predovšetkým na odrezávanie lepených čelných, bočných a zadných skiel motorových vozidiel.
Pripojenie na prívod tlakového vzduchu.
Aby Vám pneumatické náradie bezchybne pracovalo, pripojte ho na jednotku úpravy vzduchu, ktorá pozostáva z odlučovača vody, rozprašovača oleja a z regulátora tlaku.
Skontrolujte, či je tlak v prívodnom tlakovom potrubí zhodný s tlakom uvedenom na typovom štítku ručného pneumatického náradia.
Priechodový otvor ventilu a hadicovej spojky by mal mat' minimálne 8 mm.
Pri otváraní hadicových spojok uzavrite najprv gul'ový ventil a potom zapnite ručné pneumatické náradie. Hadicovú spojku uvoľnite až vtedy, ked' všetok tlakový vzduch úplne unikol.
Po každých 300 pracovných hodinách alebo po každých 6 mesiacoch vykonajte údržbu a vyčistenie ručného pneumatického náradia.
Ak je poškodená prívodná hadica ručného pneumatického náradia, treba ju nahradit' speciálne upravenou hadicou, ktorá sa dá zakúpit' v autorizovanom servisnom stredisku firmy FEIN.
Produkty, ktoré sa dostali do kontaktu s azbestom nesmiete odovzdat' do opravy. Zlikvidujte azbestom kontaminované produkty v súlade s prepismi na likvidáciu azbestových odpadov, ktoré sú platné vo vašej krajine.
Aktuálny zoznam náhradných dielov tohto pneumatického náradia nájdete na internetovej adrese www.fein.com.
Používajte iba originálne náhradné diely.
V prípade potreby vymeňte nasledujúce súčiastky:
Pracovné nástroje, Hadica
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V dodanej základnej výbave Vášho ručného pneumatického náradia sa môže nachádzat' len čast' príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EÚ, stráca značka UKCA svoju platnost.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnost'.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednost', že tento produkt sa zhoduje s normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, ručné pneumatické náradie a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
