BRUKSANVISNING IBS 16 Fein

Ilke ta i sponene med handen. Bruk alltid en sponkrok.

Ilke skade skjarene til innsatsverktoyet nár du skifter det ut.

Översättning av bruksanvisning i original.

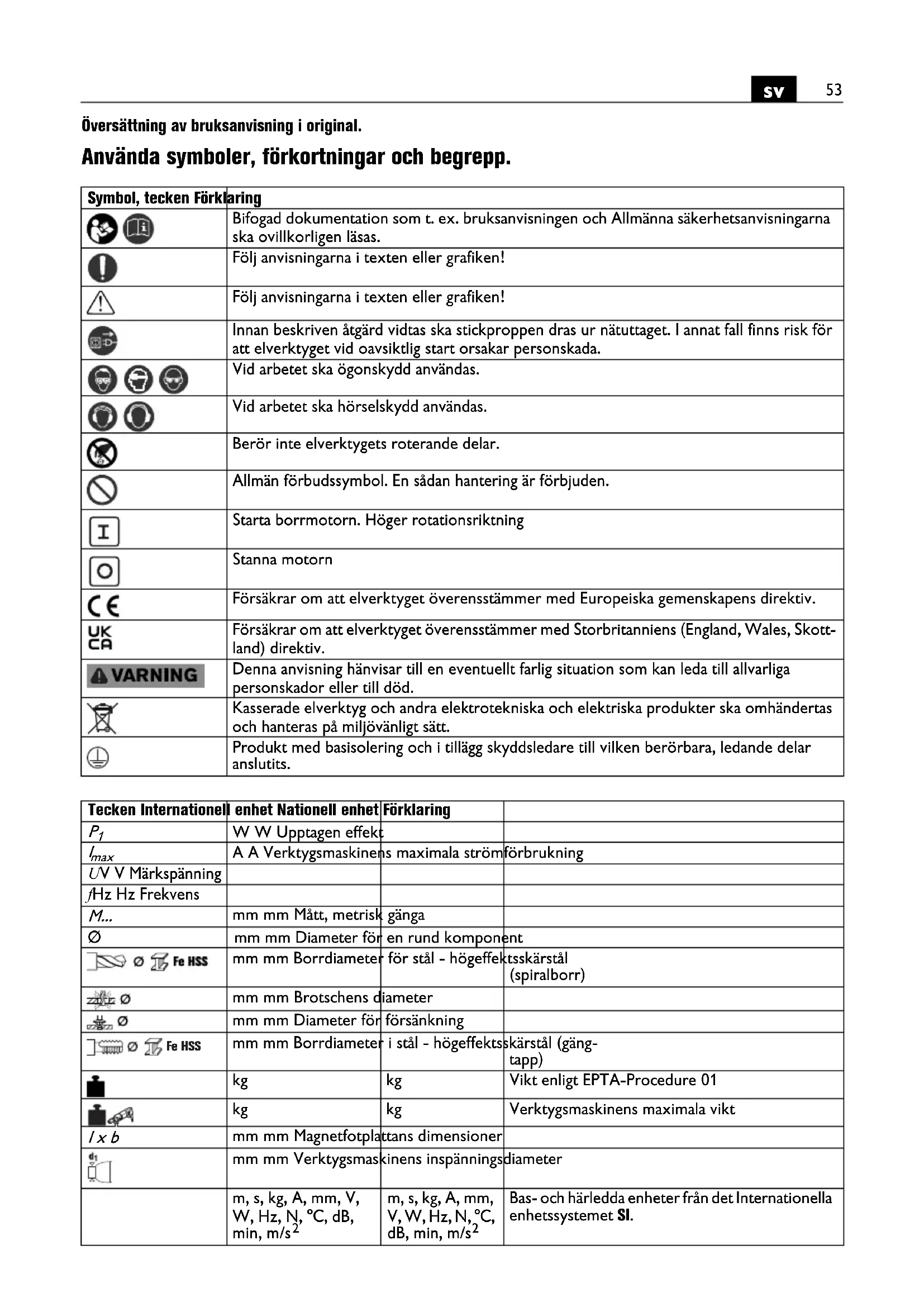

Anvanda symboler, forkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad documentation som t. ex. bra克斯anvisingen och Allmänner säkerhetsanvisiningarna sca ovillkorligen läsas.
	Följ anvisingarna i texten eller grafiken!
	Följ anvisingarna i texten eller grafiken!
	Innan beskriven Åtgård vidtas skä stickproppen dras ur nätuttaget. I annat fall finns risk För att elverktyget vid oavsiktlig start orsakar persorskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skä hörsvskydd användas.
	Berör inte elverktygets roterande delar.
	Allmän forbudssymbol. En:Sådan hantering ár forbjuden.
I	Starta borrmotorn. Höger rotationsriktning
	Stanna motorn
CE	Försakrar om att elverktyget overensstämmer med Europeiska gemenskapens direktiv.
UKCA	Försakrar om att elverktyget overensstämmer med Storbritanniens (England, Wales, Skott-land) direktiv.
▲WARNING	Denna anvising hänvisar till en eventuellt farlig situation som kan leda till allvarlga persorskador erller till död.
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter ska omhändertas och hanteras på miljövänligt sätt.
	Produkt med basisolering och i tillagg skyddsladare till vilken berörbara, ledande delar anslutits.

Tecken Internationell	enhet Nationell enchet	Förklaring
P1	W W Upptagen effekt
Imax	A A Verktygsmaskinen	maximala strömforbrukning
UV V Märkspänning
fHz Hz Frekvens
M...	mm mm Mätt, metrisk	gänga
Ø	mm mm Diameter ffor en rund component
Fe HSS	mm mm Borrdiameter	för stål - högeffektsskärstål(spiralborr)
Ø	mm mm Brotschens diameter
Ø	mm mm Diameter ffor fösänkning
Fe HSS	mm mm Borrdiameter	i stål - högeffektsskärstål(gäng-tapp)
	kg	kg	Vikt enlicht EPTA-Procedure 01
	kg	kg	Verktygsmaskinen maximala vikt
xb	mm mm Magnetotplattans dimensioner
	mm mm Verktygsmas	kinens inspänningsdiameter
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm,V, W, Hz, N, °C,dB, min, m/s2	Bas- och härledda enheter från det Internationellaenhetssystemet SIl.

För din sakerhet.

Magnetborrstativet ar avsett for:

Magnetborrstativ for infästning av verktygsmaskin for borrning med kärn- och massivborrar, brotschning och gangskärning i material med magnetiserbar yta med av FEIN godkända insatsverktyg och tillbehör i väderskyddadomgivning.

Industriborstativet ar avsett for:

Industriborrstativ for infastning av verktygsmaskin for borrning med karn- och massivborrar, brotschning och gangskarning i material med av FEIN godkanda insatsverktyg och tillbehör i vaderskyddad omgivning.

Allmanna sakerhetsanvisningar for fcastanordninger.

VARNING

Läs alla sakerhetsanvisningar och instruktioner som följer med mag-

netborrstativet/industriborrrstativet och elverkty-get.Forsummelse att folja sakerhetsanvisingarna och instruktionerna kan medfora elstot, brand och/eller allvarliga kroppsskador.

Förvara sakerhetsanvisingarna och instruktionerna für senare behov.

I sakerhetsanvisingarna anvanda begrappet "Elverktyg" hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Dra stickproppen ur vagguttaget och/eller ta bort batteriert innan inställingar utfors pa redskapet aller tillbehörsdelar byts. Oavsiktlig start av elverktyg kan ibland orsaka olyckor.

Ställ magnetborrstativet/industriborrrstativet i ratt lage innan elverktyget monteras. En korrekt montering ar viktig for att stativet inte ska falla ihop under arbetet.

Fäst elverktyget ordentlich på magnetborrstativet/industriborrstativet innan det tas i bruk. Om elverktyget silrar på magnetborrstativet/industriborrstativet finns risk for att du folorar kontrollen.

Ställ upp fästanordningen på en stadig, plan och vågrät yta. Om fästanordningen slirar eller vacklar kan elverktyget inte styras ordentlich och sakert.

Överbelasta inte magnetborrstativet/industriborrrstati- vet och använd det inte heller som stege eller ställ. Om magnetborrstativet/industriborrrstativet överbelastas ell er om man stiger upp på det kan det lätt Handa att magnetborrstativets/industriborrrstativets tyngdpunkt forändras varefter det tippar.

Beakta även tillämpliga nationella arbetarskyddsbestammelser.

Speciella sakerhetsanvisningar.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärn, ögonskydd aller skyddsglasögon. Om sö behövs, använd dammfILTERmask, hörsvelskydd, skyddshandskar aller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppsta under arbetet. Damm- och andningsskydd maste kunna filtrera bort det damm som eventuellt uppstár under arbetet. Risk finns für hörsvskada under en langre tids kraftigt buller.

Säkra magnetborrstativet med medfoljande bälte vid risk für fall, speziellt vid arbeiten på högre Höjd, på lod-rata byggelement eller vid boringning underupp. Vid stromavbrott eller njr stickproppen dras ur forlorar magneten hällkraften.

Borra pa lodrata byggelement aller underupp utan kylvatskebehallare. Anvand i detta fall kylmedelssprej. Om vatska tranger in i elverktyget finns risk for elstot.

Anslut magnetborrstativet endast till foreskrivna vagguttag med skyddsjord. Använd endast oskadade anslutningsledninger och regelbundet kontrollerade skarvladdar med jordon. En icke genomgäende skyddsdare kan leda till elstöt.

Rikta inte elverktyget mot dig själv, andra personer aller djur. Vassa aller heta insatsverktyg kan orsaka personskada.

Magnesiumhaltigt material fär inte bearbetas. Det finns risk För brand.

Bearbeta inte CFK (kolfiberarmerad plast) aller asbesthaltigt material. Dessa amnen anses vara cancellstrande.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken på magnetborrstativet/industriborrstativet. En skadad isolering skyddar inte langre mot elstot. Anvand kisterdekaler.

Använd inte tillbehör som tilverkaren inte konstruerat aller rekommenderat für magnetborrstativet/industriborrstativet. Användingen behöver inte vara saker bara for att tillbehöret passar till magnetborrstativet/industriborrstativet.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera fore start att natsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordlackageström på högst 30mA .

Användningsinstruktioner.

WARNING

Om ett elverktyg monteras som inte ar avsett for användning på mag-

netborrstativet/industriborrrstativet finns det risk for att magnetborrstativet/industriborrrstativet stjalper.

Använd som kylmedel endast kylmedel aller olja som inte kan blandas med vatten.

Använd für verktygsmaskinen entslang prestationsfömagan lämpligt magnetborrstativ/industriborrstativ.

Kontrollera att magnetborrstativets magnetfots stallyta ar plan, ren och utan rost. Avlagsna lack och spackelskikt.

Använd magnetborrstativet endast med pakopplad magnetot.

Vid arbenen med magnetborrstativet pa material som inte ar magnetiserbara maste en lamplig FEIN-fastspanningsutrustning anvandas t. ex. sugplatta, vakuumplatta erler rorborranordning.

Vid arbenet på stalmaterial med en tjocklek under 12 mm maste arbetsstycket forstarkas med en extra stalplatta for att sakerstalla magnetens hällkraft.

Anslut verktygsmaskinen endast till apparatuttaget pa magnetborrstativets baksida.

En strömsensor übervakar magnetborrstativets magnetfot. Om magnetfoten ar defekt, startar inte verktygsmaskinen.

Dra insatsverktyget ur borrhalet endast nar motorn ar igang.

Om insatsverktyget skulle blockera i materialet, stoppa verktygsmaskinen och vrid moturs forsiktigt ut insatsverktyget.

Ta after varje borrning bort spanen och den urborrade kärnan.

Grip inteSPANen med bar hand. Anvand alltid en spankrats.

Skada inte insatsverktygets skär vid byte.

När material med flera skikt kärnborras ska kärnan och spanen tas bort after genomborrning av varje skikt.

Verktygsmaskinen med insatt verktyg fär inte av sig sjäv röra sig nedat.

Vid forskutning av magnetborrstativet med pamonerad verktygsmaskin kan encheten vid

frankopplad magnet tippa. Sakra darrforn magnetborrstativet med ett spannband.

Underhäll och kundservice.

Under extrema betingelser kan ledandedamm samlas i elverktygets inre nar metallbearbetas. Elverktygets skyddsolering kan

forsamras. Blas oftarentleverktygets inre genom ventilationsoppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (Fl).

När magnetborrstativets natsladd skadats maste den ersattas med en speiellt forberedd natsladd som FEIN-kundservicen tillhandahaller.

Den aktuella reservdelslistan forenna Produkt hittardu i Internet pa adress: www.fein.com.

Foljande delar kan du vid behov själv byta ut:

Insatsverktyg, spanskydd, vridkors med handspak, verktygsmaskinen feste.

Garanti och tillaggsgaranti.

Garanti lämnas på produiten enlgit de lagbestammelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tillaggsgaranti enlgit FEIN-tillverkargaranti-förklaring.

Vid leverans av Produkten kan vissa delar saknas av de tillbehör som beskrivs aller visas ienna bruksanvisin.

Forsakran om overensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. After marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltiget.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden. Efter marknadsintroduktionen av Produkten pa brittiska marknaden forlorar CE - tecket sin giltiget. FEIN forsakrar under exklusivt ansvar att denna produit overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Miljöskydd, avfallschantering.

Förpackning, skrotade magnetborrstativ/industriborr-stativ och tillbehör ska hanteras på miljövänligt satt.
