BRUKSANVISNING POWDP15680 PowerPlus

Tilbehör kan bli varmt etter bruk. Ikke berör enden på tilbehoret med hända! Bruk alltid vernehansker när du tar av tilbehoret.

9.6 Hjelpehandtak (Fig. 6)

Borhammeren skal av sikkerhetshensyn kun brukes med hjelpehändtak.

5.1 Arbetsplatsen 4
5.2 Elektrisk sakerhet 4
5.3 Personlig sakerhet 5
5.4 Användning och skötsel av elektriska verktyg 5
5.5 Service 5
6 YTTERLIGARE SAKERHETSINSTRUKTIONER FOBORRAR....6

7 EXTRA SÄKERHETSFORESKRIFTER FÜR BATTERIER OCH LADDARE

7.1 Batterier
7.2 Laddare.. 7

8 SPECIELLA DETALJER 7
8.1 Li-Ion batteri (16) 7
8.2 Borstlös motor 8
8.3 Dammkrage (1) 8
8.4 Fram/back-omkopplare (hoger/vanster rotationsvajare) (9). 8
8.5 Funktionsväljare (4) 8
8.6 LED-arbetsbelysning (10) 8
8.7 Mjukt grepp (15) 8
9 FORE ANVANDNING 8
9.1 Laddning av batteripacken 8
9.1.1 Laddningsindikatorer (Fig. 1). 8
9.2 Indikator for batterinivá (Fig. 2). 9
9.3 Isätting och urtagning av batteripacken (Fig. 3) 9
9.4 Isattning och byte av verktyg (Fig. 4) 9
9.5 Urtagning av ett SDS-plus-verktyg (Fig. 5) 9

9.6 Stodhandtag (Fig. 6) 10
9.7 Djupanslag (6) (Fig. 7) 10
9.8 Dammkrage (1) (Fig. 8). 10
9.9 Funktionsväljare (4) (Fig. 9). 10
9.10 Overbelastningskoppling 10
10 ANVÄNDNING 11
10.1 Igangsattning och avstangning (Fig. 10) 11
10.2 Borning 11
10.3 Hammarborrning 11
10.4 Mejsling 11
10.4.1 Låsning av strömbrytaren (Fig. 11) 11
10.4.2 Rotationsväljare (Fig. 12) 11
10.4.2.1 Rotation medurs: 11
10.4.2.2 Rotation moturs: 12
10.4.3 Variabelt varvital 12
10.5 LED-belysning (Fig. 13) 12
11 RENGÖRING OCH UNDERHÄLL 12
11.1 Rengoring 12
11.2 Underhäll 12
12 TEKNISKA DATA 12
13 BULLER 13
14 GARANTI 13
15 MILJOHANSYN 13
16 FORSAKRAN OM OVERENSSTÄMMELSE 14

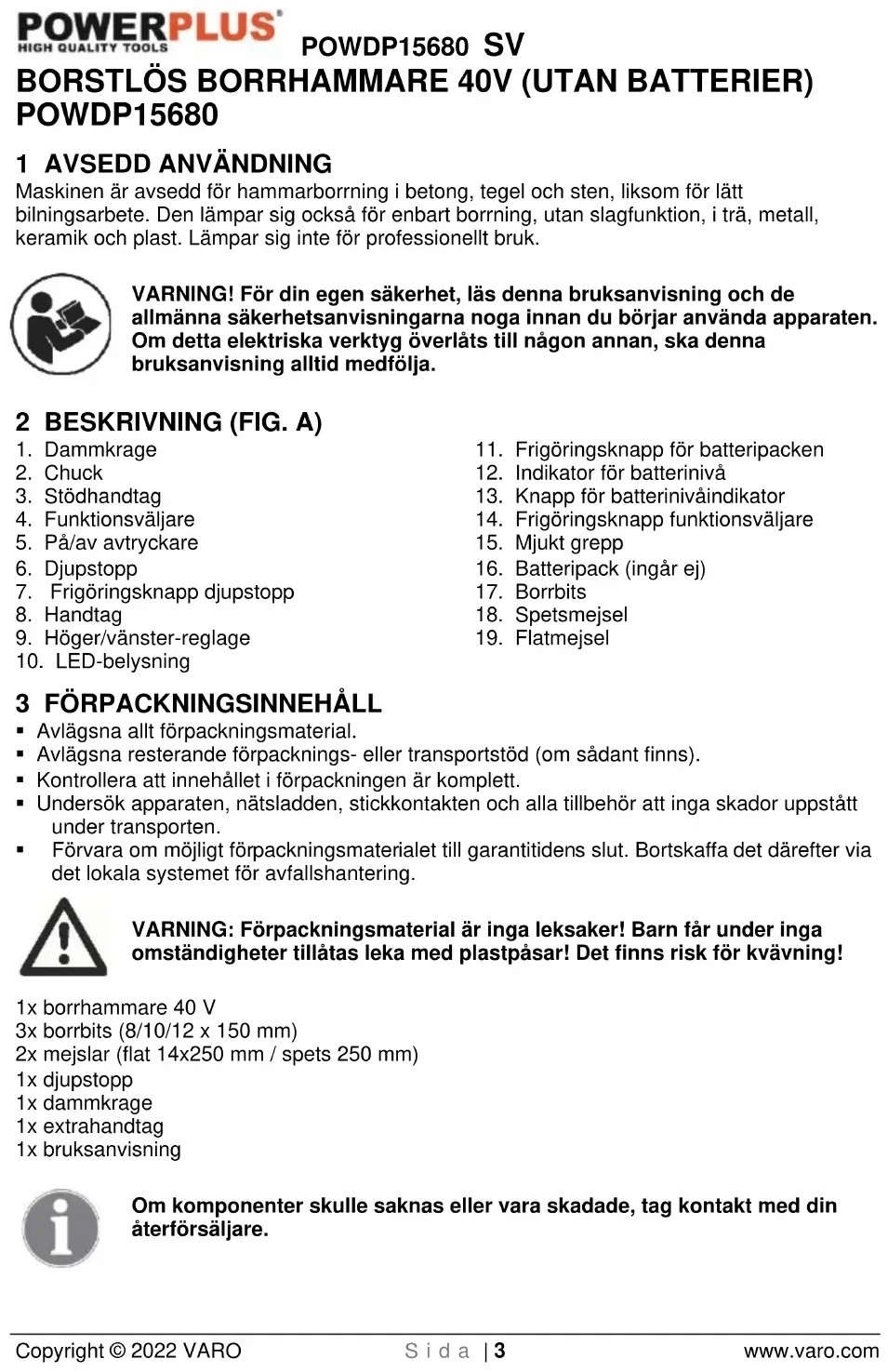

BORSTLOS BORRHAMMARE 40V (UTAN BATTERIER) POWDP15680

1 AVSEDD ANVÄNDNING

Maskinen ar avsedd for hammarborrning i betong, tegel och sten, liksom for latt bilningsarbete. Den lampar sig också for enbart borrning,utan slagfunktion, i trä, metall, keramik och plast. Lampar sig inte for professionell bruk.

WARNING! För din egen sakerhet,LEASE nenna braksanvising och de allmanna sakerhetsanvisingarna noga innan du börjar anvanda apparaten. Om detta elektriska verktyg overlåts till nagon annan, ska但这n braupsanvising alltid medfolja.

2 BESKRIVNING (FIG. A)

1. Dammkrage

2. Frigöringsknapp für batteripacken

3. Chuck

4. Indikator for batterinivå

5. Stödhandtag

6. Knapp for batteriniväindikator

7. Funktionsväljare

8. Frigöringsknapp Funktionsväljare

9. Pá/av avtryckare

10. Mjukt grepp

11. Djupstopp

12. Batteripack (ingar ej)

13. Frigöringsknapp djupstopp

14. Borrbits

15. Handtag

16. Spetsmejsel

17. Hoger/vanster-reglage

18. Flatmejsel

19. LED-belysning

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpacknings-ller transportstod (om sadant finns).
• Kontrollera att innehållet i förpackningen ar komplett.
• Undersök apparaten, natsladden, stickkontakten och alla tillbehör att inga skador uppstatt under transporten.
• Förvara om möjglipt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fär under inga omständigheter tillatas leka med plastpäsar! Det finns risk for kvävning!

1x borrhammare 40 V
3x borrbits (8/10/12 x 150 mm)
2x mejslar (flat 14x250 mm / spets 250 mm)
1x djupstopp
1xdammkrage
1x extrahandtag
1x bruksanvisning

Omkomponenter skulle saknas ellvarasa skadade,tagkontakt med din aterforsajare.

4 SYMBOLER

Följande symboler används iBruksanvisingen och/eller pa maskinen:

Anger risk für person-ller maskinskada.	CE	Uppfyller kraven i tillämpliga europeiska direktiv.
Studera bruksanvisingen före användning.		Maskin klass II - dubbel isolering, jordad kontakt behövs ej (laddaren).
Bär handskar		Obligatoriskt att böra skyddsglasögon.
Omgivningstemperatur max. 40 °C (batteripacken).		Laddare och batteripack för inte utsättas för vatten eller fukt.
Batteripack och laddare endast för inomhusbruk.		Batteripack och laddare för inte brännas upp.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖRE ELEKTRISKA VERKTYG

Studera noga samtiga sakerhetsanvisiningar och andra anvisiningar. Uraktlatenhet att folja sakerhetsanvisiningar och andra anvisiningar kan medfora risk for elektriska stotar, brand och/eller allvarlga persorskador. Spar alla sakerhetsanvisiningar och andra anvisiningar for framtida konsultation. Den nedan anzenda termen „elektriskt verktyg" i

sakerhetsanvisingarna avser natadrivna elektriska verktyg (med natakabel)ller batteridrivna (sladdlosa) elektriska verktyg.

5.1 Arbetsplatsen

• Häll arbetsplatsen i god ordning och väl upplyst. Oordning och dalgigt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk foreligger, där det finns lättantändiga vätskor, gaser erler damm. Elektriska verktyg alstrar gnistor som kan anteanda damm och angior.
• Hall barn och kringstaende personer på avstand vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan fä dig att tappa kontrollen over verktyget.

5.2 Elektrisk sakerhet

• Kontrollera alltid att natspänningen overensstämmer med den på markplaten angivna.
• Verktygets stickkontakt mäste passa till eluttaget. Stickkontakten fär under inga omständigheter andras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte andrats och eluttag som overensstämmer med dessa minskar risken for elektriska stötar som kan vara dödliga.
• Undvik kroppskontakt med jordade foremal som rorledninger, varmeelement, spasar och kylskap. Det foreligger storre risk for elektriska stotar om din kropp ar jordad.
  Hall verktyget borta fran regn och fuktiga forhallanden. Vatten som trangt in i ett elektriskt verktyg okar risken for elektriska stotar.
• Se till att inga skador uppSTAR pa natsladden. Bär aldrig eller hang upp verktyget i natsladden och dra aldrig i den for att dra ur stickkontakten. Håll sladden borta frän stark varme, olja, vassa foremal och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken För elektriska stötar.

POWDP15680 SV

• När det elektriska verktyget används utomhus ska uteslutande förlängningskaplar avsedda für utomhusbruk anvandas. Användningen av en für utomhusbruk avsedd förlängningskabel minskar risiken für elektriska stötar.

• Var uppmärksam. Koncentrera dig på vad du häller på med och använd sunt fornuft;nar du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg dà du är trött eller paverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd sakerhetsutrustning. Bär alltid skyddsglasögon. Sakerhetsutrustning som dammskyddsmask, halkfria sakerhetsskodon, skyddshjalm och hörsksydd, beroende på arbetets art, minskar risken für persorskador.
• Undvik att verktyget sats i gäng oavsiktligt. Kontrollera att strombrytaren stared i frän-lage innan nätkontakten sats i eluttaget. Att bara verktyget med fingret på strombrytaren aller att satta i nätkontakten med strombrytaren i till-lage kan leda till olyckor.
• Avlagsna justerverktyg aller nycklar innan maskinen startas. Nycklar som lammats kvarsittande i anslutning till nagon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte für langt. Stå alltid sakert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämpig klädsel. Bär inte lost ätsittande kläder erer smycken. Håll här, kläder och handskar borta frän det elektriska verktyget. Lõst ätsittande kläder, smycken och langt här kan fastna i rörliga delar.
• Om det finns anordninger for att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa ar anslutna och anvands på ratt satt. Användningen av sädan utrustning minskar med damm forknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som böst motsvaran det arbete som sca utforas. Med ratt verktyg, som fär arbeta i den takt det ar avsett for, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren ar farliqt att använda och mäste repareras.
• Dra nätkontakten ur eluttaget innan nagra inställninger av verktyget foretas, före byte av arbetsverktyg, och daverktyget laggs at sidan. Dessa forebyggande sakerhetsatgarder forhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhäll für barn. Låt inte personer som inte ar fortrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i handerna på oerfarna användare.
• Underhäll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att deinte har sprickor eller skador som kan inverka menligt på verktygets Funktion. Om verktyget har delar som ar skadade, låt reparera det innan det Åter används. Många olyckor orsakas av att man använder)dåligt underhällna elektriska verktyg.
• Häll skärande verktyg skarpa och rena. Riktigt unterhällna skärverktyg med skarpa skärkanter ar minde benägn att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i overensstammelse med dessa anvisninger och på det satt som avsets medenna speciella typ av verktyg, med beaktende av arbetsforhällandena och det arbete som sha utforas. Användningen av elektriska verktyg for andra andamål an de de ar avsedda for kan leda till olyckstillbud.

5.5 Service

• Lat endast kvalificerat fackfolk reparera verktyget med anvandande av originalreservdilar. Detta for att garantera att verktygets sakerhetsstandards vidmakthalls.

POWDP15680 SV

6YTTERLIGARE SAKERHETSINSTRUKTIONER FOBRRAR

• När det finns en risk att sagverktyget kan komma i kontakt med dolda ledninger sca du hälla elverktyget i de isolerade greppytorna. Kontakt med en strömforande ledning gör verktygets exponerade metalldilar strömforande och kan ge användaren elastötar.
• Lat bitsen svalna innan du rör den, byter ut den ell er justerar den. Bitsar blir mycket varma under användning och kan bränna dig.
• Undvik att oavsiktligt starta verktyget. Forbered arbetet innan du startar verktyget.
  Lagg inte ned verktyget forran det har stannat helt. Rorliga delar kan hugga tag i ytan och dra verktyget ur dina hander.
• Vid användning av ett handhallet elverktyg skau du halla i verktyget ordentligt med bada handerna for att motverka startvridmomentet.
• Lämna inte verktygetutan tillsynnär batteripaketet ar anslutet. Stang av verktyget och ta bort batteripaketet innan du lämnar verktygetutan tillsyn.
• Batteriladdaren blir varm under användning. Laddaren kan bls sa varm att den utgora en brandfara om den inte fär lamlig ventilation, om elfel intraffar erer om den anvands i en varm miljo. Placera inte laddaren pa en lattantandlig yta. Blockera inte laddarens ventiler. Undvik i synnerhet att placera laddaren pa mattor, eftersom de inte bara ar lattantandliga,utan aven blockerar laddarens ventilationsspringor pa undersidan. Placera laddaren pa stabil, fast och ej lattantandlig yta (t.ex. en stabil arbetsbänk i metall erer ett betonggolv) minst 30 cm fran alla lattantandliga foremal, t.ex. gardiner erer vaggar. Se till att rummet ar utrustat med brandslackare och brandvarnare. Hall koll pa laddaren och batteripaketet under laddning.
  Den har Produkten ar ingen leksak. Forvara den utom rackhall for barn.
  Varningar, forsiktighetsatgärder och instruktioner som tas upp ienna bruksanvisning omfattar inte alla möjiga forhällanden och situationer som kan uppsta. Användaren skara införstadd med att sunt fornuft och varsamhet ar faktorer som inte kan byggas in i Produkten, utan ar nagot som användaren maste stä För.
• Se till att stå stadigt vid borrning på fri hand på stege eller byggnadsställning.
• Använd en detektor für att lokalisera el-, vatten- och gasledninger som kan finnas dolda i viggar. Undvik att komma i kontakt med stromforande delar eller ledare.
• Bär hörskydd for att skydda hörsein. Hörselnedsättnigkommen gradvis!
• Använd skyddsglasögon och vid dammalstrande arbeten dammskyddsmask.
• Anyand inte maskinen i narheten ay angor uller brandfarliga yatskor.
• Kontrollera alltid att mejslar och borrar ar ordentligt fastsatta i chucken innan arbetet pabörjas.
• Mejslar och borrar kan slungas ur verktyget och fororsaka svåra skador.
• Kontrollera regelbundet att chucken inte ar sliten aller skadad.
• När maskinen ska användas som borrhammare, starta den Först nar den sats mot materialet son ska bearetas (vagg, tak osv.).
• Skydda ögonen och andra personer mot kringflygande partiklar och splitter. Bär skyddshjälm! Sätt upp skiljevaggar!
• Bar arbetshandskar for att skydda fingrarna mot klåm- och rivskador.
• Vibrationer kan skada hander och armar. Se till att utsatta dig sà lite som möjlgit for vibrationer

7 EXTRA SÄKERHETSFORESKRIFTER FÜR BATTERIER OCH LADDARE

Använd endast batterier och laddare som ar avsedda for den har apparaten.

7.1 Batterier

Forsok aldrig att av nagon anledning oppna ett batteri.

• Förvara inte batterier erller batteripack pa platser darr temperaturen kan overstiga 40^

• Ladda endast vid en omgivningstemperatur mellan 4^ C och 40^ C .

Förvara batteriema på att kallt och torrt ställe (5-20 °C). Förvara aldrig batterier i urladdat tillständ.

• Det ar böst für Li-Ion-batterier när de regelbundet laddas ur och Åter laddas upp (minst 4 gänger om Året). Den ideala laddningen for langvarig lagring av Li-Ion-batterier År 40% av kapaciteten.

• När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

• Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallfremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar varmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

• Se till att batterierna inte utsats for varme. Om batterierna upphettes till over 100^ , kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten lacker ut och/eller intern kortslutning vilket leder till varmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom fär batterierna inte kasseras genom att kasta dem i elden. De kan exploderera eller hättig brand kan uppsta.

• Under extrema forhallanden kan batterilackage intraffa. När du marker vatska på batteriet, gör följande:

• Torka forsiktigt bort vatskan med en trasa. Undvik kontakt med huden.

• Om vātskan;kommit i kontakt med hud uller ögon,folj instruktionerna nedan:

Skolj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft ell er vinager.
Om vatskan kommit i kontakt med ogonen, skolj rikligt med rent vatten i minst 10 minutes. Konsultera en lakare.

Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier fär inte eldas upp.

7.2 Laddare

Forsok aldrig att ladda iche-uppladdningsbara batterier.
- Lat omedelbart byta ut defekta sladdar.
Laddaren fär inte utsattas for vatten aller fukt.
Laddaren fär inte öppnas.
Forsokinte stickainagotiladdaren.
- Laddaren ar uteslutande avsedd for anvandning inomhus.

8 SPECIELLA DETALJER

8.1 Li-Ion batteri (16)

• Li-lon batterier har ett högre kapacitet/vikt-förhällande (mer kraft Förindre vikt, mer kompakta batterier).
  Ingen minneseffekt (kapacitetsforlust after flera laddnings/urladdnings-cykler) som andra batterier (Ni-Cd, Ni-MeH...).
• Mindre självurladdning (se också kapitlet 'Förvaring').

8.2 Borstlöss motor

En borstlos motor eliminar kolborstar, vilket gör att en borstlos motor gár svalare och mer effektiv med langre livslängd. En borstlos motor ar energieffektiv nar det gäller att anpassa vridmoment och varvtil till applikationens forandrade krav.

8.3 Dammkrage (1)

Använd dammkragen (1) für att Förhindra att borrdamm fäller über verktyget och på dig själv;när du utfor borrning over huvudet.

8.4 Fram / back-omkopplare (höger / vänster rotationsväljare) (9)

Borrhammaren har en fram / back-knapp (9) ovanfor strombrytaren.

For rotation framåt, slapp på / av-avtryckaren (5) och ställ sedan fram / back-omkopplaren (9) at vänster handtagssida. Ställ fram / back-omkopplaren (9) at Höger För rotation bakåt; i mittlåget lases borrhammaren. Slapp alltid på / av-avtryckaren (5) vid byte av rotation.

8.5 Funktionsväljare (4)

Med Funktionsväljaren kan verktyget ställas in for oika borr-/ hammarborrningsapplikationer. Tryck på frigöringsknappen for Funktionsväljaren (14) och vrid functionsväljaren at höger eller vänster beroende på applikationen.

8.6 LED-arbetsbelysning (10)

Maskinen ar utrustat med en LED-lampa pa framsidan, ovanfor batteripaketet.

8.7 Mjukt grepp (15)

Maskinen ar utrustad med mjukt grepp TPR pa handtag och skyddande delar. TPR (termoplastiskt gummi) ar elastiskt, chockabsorberande och miljovänligt (atervinningsbart).

9 FÖRE ANVÄNDNING

Borrmaskinens batteripaket levereras med en svag uppladdning for att forebygga eventuella problem, darfornaste batteriet laddas innan det anvands forsta gangen.

OBS: Batterierna kommt inte att na full laddning vid forsta laddningen. Forst after flera cykler nar batteripacken full laddning. Batteripacken farr endast laddas inomhus.

Vid normal användning behövs omkring 1 timme für att batteriet ska bli fulladdat.

Batteripacken varms upp litet under laddning, vilket ar normalt och ar inte tecken pa nagot problem.

Placera inte laddaren i en omgivning med extrem varme eller kyla, den fungerar bast vid normal rumstemperatur. När batteriet ar fulladdat, koppla ur laddaren fran eluttaget och ta batteripacken ut laddaren.

Obs:

1. Se till att batteripacken har svalnat weltfore laddning.
2. Undersök batteripacken fore laddning. Ladda inte en sprucken erler lackande batteripack.

9.1.1 Laddningsindikatorer (Fig. 1)

Anslut laddaren till natstrommen:

• Lyser grönt: klär für laddning.
• Flimrar rott: laddar.
  Lyser gront: laddad.
  Lyser gront och rott: batteri aller laddare skadad.

POWDP15680 SV

Obs: Om batteripacken inte skulle passa i laddaren, ta ur den och kontrollera att batteripacken och laddaren ar avsedda att anvandas ihop enligt de angivna specifikationerna. Använd inte laddaren till att laddan相关政策 annan typ av batteripack eller相关政策 batteripack som inte på ett saker tatt passar i laddaren.

1. Håll koll på laddaren och batteripaketet nar de ar anslutna till varandra.
2. Koppla ur laddaren fran nätströmmen och fran batteripaketet nar laddningen ar fardig.
3. Lat batteripaketet svalna helt innan du anvander det.
4. Forvara laddaren och batteripaketet inomhus och oåtkomligt for barn.

OBS: Om batteriet ar varmt after att ha anvnts upprepat i verktyget, lát det svalna till rumstemperatur innan det laddas. På sa satt frolangs batteriernas livslängd.

OBS: För att lossa batteripacken från laddaren, tryck in frigöringsknappen och dra samtidigt ur batteripacken.

9.2 Indikator for batterinivá (Fig. 2)

Det finns indicatorer for batterinivå på batteripaketet. Du kan kontrollera batterinivån genom att trycka på knappen (13). Innan du använder maskinen skä du trycka på omkopplaren für att kontrollera om batteriet har tillräckligt med laddning for att maskinen skä fungera korrekt.

De tre lysindikatorerna visar batterinivan:

Tre lysdioder ar tanda: Batteriet ar fulladdat.

Tva lysdioder ar tanda: Batteriet ar 60% laddat.

En lysdiod ar tand: Batteriet ar nastan urladdat.

9.3 Isättning och urtagning av batteripacken (Fig. 3)

WARNING: Innan du foretar nagra justeringar, se till att maskinen ar avstängd och rotationsväljaren ställd i mittlåget.

• Urtagning av batteripacken: tryck in batterispärren samtidigt som batteripackens spannen halls intryckta.
• Isättning av batteripacken: skjut batteripacken på verktyget sä som visas på

9.4 Isattning och byte av verktyg (Fig. 4)

Borrhamaren ar utrustad med en SDS-plus-chuck for att halla fast verktygen.

• Innan verktygen sats i maskinen sk de rengoras samt smorjas in med en aning maskinfett.
  Satt onskad bits i bitshallaren.
• Verktyget, som sca vara fritt frän damm, skjuts och vrids samtidigt i chucken sö langt det gär. Verktyget lases fast automatiskt.
• Kontrollera att verktyget har låsts fast genom att dra i det.

9.5 Urtagning av ett SDS-plus-verktyg (Fig. 5)

Dra tillbaka chucken, hãll den tillbakadragen och ta ur verktyget.

Verktygen kan vara mycket varma after användning. Se till att inte komma àt verktygsänden med handen! Använd alltid skyddshandskar när du skata ur verktyget.

POWDP15680 SV

For att erhälla basta möjiga arbetsställning kan stödhandtaget stallas in i olika vinklar. Skjut stödhantagets hylsa over halsen pa maskinhöljet, vrid stödhandtaget i lampligt arbetsläge och dra at det genom att vrida det medsols. Stödhandtaget lossas genom att vrida det motsols.

9.7 Djupanslag (6) (Fig. 7)

Lossa pa stodhandtaget och skjut in djupanslagets raka del i halet for stodhandtaget. Stall in djupanslaget och dra at stodhandtaget.

9.8 Dammkrage (1) (Fig. 8)

Skjut dammkragen (1) over borrkronan innan du utfor nagon hammarborrning vertikalt ovanfor huvudet.

9.9 Funktionsväljare (4) (Fig. 9)

TIE	Inställning für hammarbörnung: Für arbeten i murverk, betong och natursten. Använd inte fonctionen hammarbörnung für keramiska plattor aller andra material som inte kan motstå slagenergi.
TE	Inställning für mejsling: Mejsling i murverk, betong och natursten.
T	Inställning für borrning: Für arbeten iTRS, syntetiska material och metall.
T	Mejselrotation: Används endast für att rotera flat/mejsel i önskat lage,gär ej att använda som arbetsläge.

Obs! Vid hammarborrning behövs endast ett lättare tryck. För högt tryck belastar motorn i onödan. Kontrollera regelbundet arbetsverktygen. Sloa borr maste antingen slipas eller bytas ut.

Borrchucken med SDS-anslutning fär inte användas vid inställingarna hamring eller slagbörning!

VARNING! Valj inte Funktion nar maskinen ar i gang.

WARNING! Vänta alltid tills maskinen har stannat helt innan du byter Funktion mellan borrning / hammarborrning.

9.10 Überbelastningskoppling

Om borrverktyget karvar eller kor fast, avbryts drivningen till borrspindeln. Håll alltid verktyget stadigt med båda handerna på grund av de krafter som kan uppsta och se till att du ståsakert.

Om borverktyget fastnar, stäng av maskinen och försök lossa borverktyget. Om du slár på maskinen med borverktyget fastkört kan höga motkrafter uppsta!

10 ANVÄNDNING

10.1 lgangsattning och avstangning (Fig. 10)

• lgangsattning: Tryck in strombrytaren (5).
• Avstängning: Släpp upp strömbrytaren (5).

Obs: Trycket på strömbrytaren reglerar hastigheten.

10.2 Borning

För borrning i tra, metall eller plastmaterial,tryck pa frigoringsknappen (14) och vrid

funktionsväljaren (4) sä att pekaren pekar på symbolen

10.3 Hammarborrning

För borrning i betong, murverk etc., tryck pa frigöringsknappen (14) och vrid functionsvaljaren

(4) sà att pekaren pekar på symbolen “.”

Placera borrkronan på önskad plats for hålet och tryck sedan på avtryckaren (5). Forcera inte borrningen. Lätt tryck ger bösta resultat. Häll borrverktyget på plats och Förhindra att det glider bort från hålet.

Använd inte ökat tryck Near hålet tapps till med flis eller partiklar. Kör i stället maskinen på tomgang och ta sedan bort bitsen delvis frän hålet. Genom att upprepa detta flera gängerkommen hålet att rensas och normal borrning kan Återupptas.

10.4 Mejsling

For applicakloner med latt flising, mejsling och demolering, tryck pa frigoringsknappen (14)

och vrid functionsvaljaren (4) sa att pekaren pekar pa symbolen " ■ .".

Användning av flatmejselläget

Tryck pa frigoringsknappen (14) och vrid functionsvaljaren (4) sa att pekaren pekar pa

symbolen “ .". Flatmejselläget kan justeras for att underlätt a olika flatmejselarbeten.

10.4.1 Läsning av strömbrytaren (Fig. 11)

Strömbrytaren kan lásas genom att ställa rotationsvaljaren i mittlåget.

Detta minskar möjliheten att verktyget ofrivilligt startas när det inte sca anvandas. For att lasa strombrytaren, stall rotationsvaljaren i mittlaget.

10.4.2 Rotationsväljare (Fig. 12)

Rotationsriktningen ställs in med rotationsväljaren som sitter ovanfor avtryckaren.

10.4.2.1 Rotation medurs:

Höger: für att välja rotationsriktning framät (börnning/iskruvning av skruvar) släpp upp strömbrytaren och skjut rotationsväljaren till maskinens vänstra sida.

10.4.2.2 Rotation moturs:

Vänster: für att välja rotationsriktning bakat (urdragning av skruvar) skjut rotationsväljaren at Höger.

10.4.3 Variabelt varvtil

Verktyget ar utrustat med en avtryckare (strömbrytare) som ger högre varvital och större vridmoment med ökat tryck på avtryckaren.

Varvtalet regleras genom trycket pa avtryckaren.

10.5 LED-belysning (Fig. 13)

LED-belysningen kan tandas fore arbetets början for att kontrollera arbetsytan genom att trycka latt pa avtryckaren, och fortssätter sedan att lysa under drift.

VARNING: Titta aldrig direkt pa erler in i Ijusstralen. Rikta aldrig Ijusstralen mot nagon manniska erler nagot foremal, annat an arbetsojbektet,

Rikta aldrig avsiktligt Ijusstralen mot nagon manniska. Den fär aldrigtraffa ettt oga langre an 0,25 sekunder.

11 RENGÖRING OCH UNDERHÄLL

11.1 Rengöring

• Håll maskinens ventilationsspringor rena sö att motorn inte överhettas.
• Rengör maskinhöljet regelbundet med en mjuk trasa, helst after varje användning.
• Håll ventilationsspringorna frija frän damm och smuts.
• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten.
• Använd aldrig lösningsmedel, t.ex. bensin, alcohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

11.2 Underhall

• Våra maskiner ar konstru erade att gora tjänst under lang tid med att minimum av unterhäll. Varsam skötsel av maskinen och regelbunden rengöring bidrar till att maskinen kontinu erlgigt fungerar tillfredsstallande.

12 TEKNISKA DATA

Märkspänning	40 V
Elmotortyp	Borstlös
Rotationshastigkeit	0-1050 v/min
Borrkapacitet belong	26 mm
Borrkapacitet stål	10 mm
Borrkapacitetträ	25 mm
Slagfrekvens	0-4800 slag/min
Slagstyrka	5 J
4 Funktioner
Typ av extrahandtag	Justerbart
Mjukt grepp	Ja
Motorlindningsmaterial	Koppar

13 BULLER

Bulleremissionsvarden uppmatta enigt tillamplig standard. (K = 3)

Ljudtrycksnivå LpA	90 dB(A)
Ljudeffektnivå LwA	101 dB(A)

OBS! Bär hörskyydd nár ljudtrycket overstiger 85 dB(A).

aw (Vibration)

14,9 m/s²

K=1,5m/s²

14 GARANTI

• Produkten garanteras for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna pa normala forslitningsdilar sasom kullager, borstar, kablar, stickkontakter erler tillbehör som borrar, bits, sagklinger etc.; vidare skador aller defekter som uppkommit genom vanvård, olyckor erler vidtagna forändringar avprodukten; ej heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammelserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt pgraund av felaktig anvandning av verktyget.
• Reparationer fár endast utforas av en auktoriserad serviceverkstad for Powerplus verktyg.
• Ytterligare information kan erhállas per Telefon på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalas av kunden, om inte annat har avatalats skriftligen.
• Likaledes kan inga garantiansprak stallas om skadan pa apparaten uppkommit som en folid av asidosatt underhall erer overbelastning.
• Absolut undantagna frän garantin ar skador upppomna genom vatska som trängt in, overdrivet utsattande for damm, medveten skada (avsiktlig erer genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvisning givna anvisninger), osakkunnig montering, blixtnedslag, felaktig natspanning. Denna upprakning gör inte ansprák på att vara fullständiq.
• Godkända garantiansprák kan inte medföra Förlangning av garantiperioden eller pabörjande av en ny garantiperiod i den handelse apparaten ersats med en ny.
  Apparat ell er delar som bytts ut under guarantin, blir darrigenom Varo NV:s egendom.
  Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart att produit inte underhällits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade...)
• Inköpskyittot måste sparas som bevis För inköpsdatum.
• Verktyget, som inte fár ha tagits isär, maste returneras till Återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillämpligt fürprodukten) tillsammans med inköpsbeviset.
  For att sakerstalla att verktyget fungerar optimalt skdet laddas minst 1 gang i manaden.

15 MILJÖHÄNSYN

När utrustningen after langvarigt bruk tjanat ut och behöver ersättas, fär den inte slängas med hushållssoporna, utan sca deponeras på att miljömässigt sakert satt. Avfall harrörande frän elektrisk utrustning fär inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser for atervinning. Kontakta lokala myndigheter eller din lokala Återförsäljare für information om hur forbrukadeprodukter skara returneras.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgien, deklarerar harned att, Produkt: Borstlos borrhammare 40V (utan batterier)

Varumärke: POWERplus

Modell:POWDP15680

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram tillragen for undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

EN62841-1:2015

ENIEC62841:2-6:2020

EN55014-1:2017

EN55014-2:2015

Ansvarig for den tekiska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på uppdrag av foretagets VD,

Mertens Lido

Ludo Mertens

Tillampningsansvarig-Registrarings-ochregelfragor

24/03/2022, Lier - Belgien

POWDP15680 FI
