BRUKSANVISNING ABSU 12 W4 Select Fein

Ta batteriet kun ut'nar elektroverktoyet er slätt av. Hold batteriet unna barn.

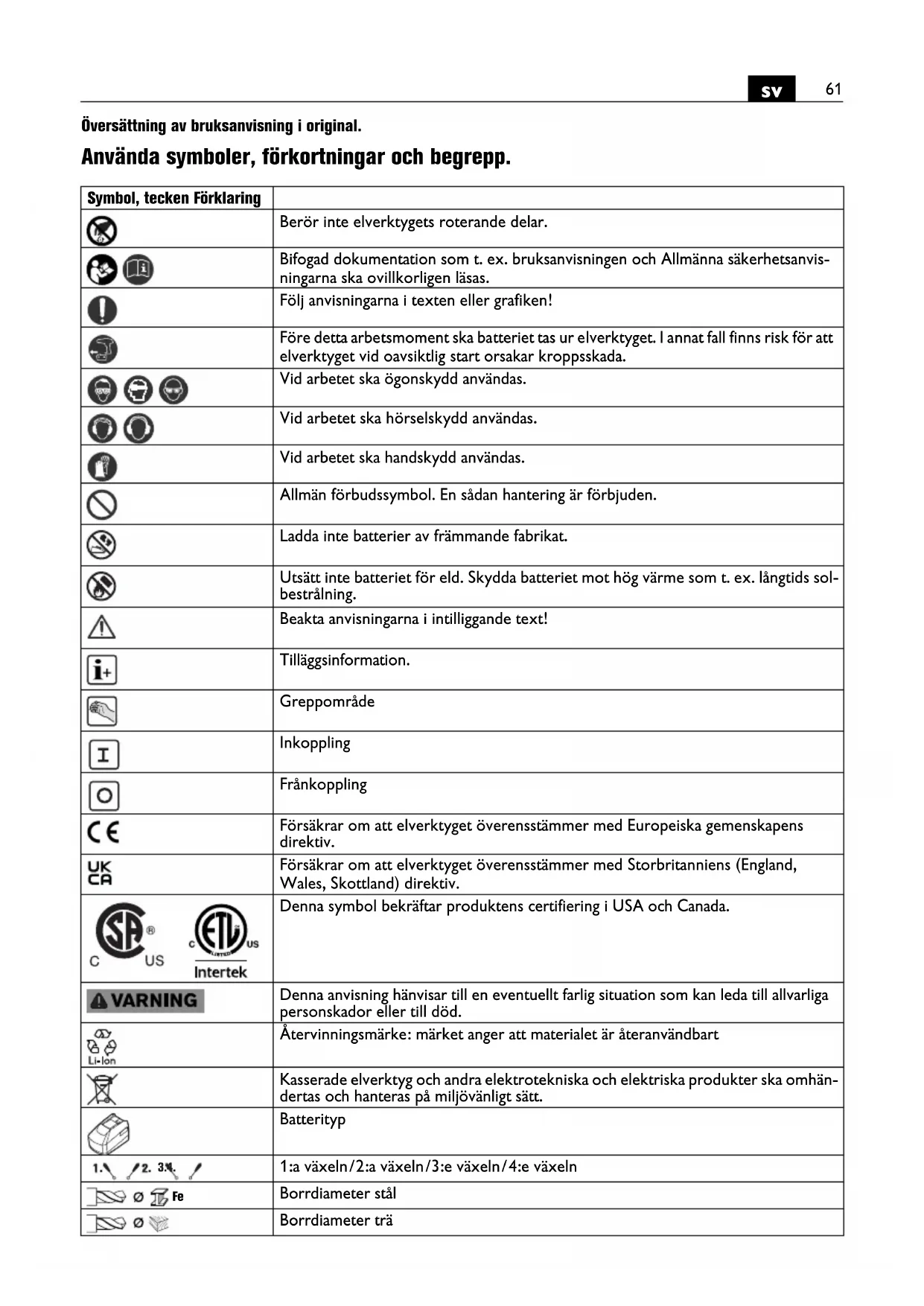

Översätting av bruksanvisning i original.

Anvanda symboler, forkortningar och begrepp.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Bifogad documentation som t. ex. bra克斯anvisningen och Allmänner sakerhetsanvis- ningarna ske ovillkorligen läsas.
	Följ anvisningarna i texten eller grafiken!
	Färe detta arbetsmoment ske batteriet tas ur elverktyget. I annat fall finns risk für att elverktyget vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet sca ögonskydd användas.
	Vid arbetet sca hörsvelskydd användas.
	Vid arbetet sca handskydd användas.
	Allmän forbudssymbol. En sädan hantering är förbjuden.
	Ladda inte batterier av främande fabrikat.
	Utsätt inte batteriet För eld. Skydda batteriet mot hög värme som t. ex. langtids sol-besträlning.
	Beakta anvisingarna i intilliggende text!
	Tilläggsinformation.
	Greppområde
	Inkoppling
	Fränkoppling
	Försakrar om att elverktyget overensstämmer med Europeiska gemenskapens direktiv.
	Försakrar om att elverktyget overensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
	Denna symbol bekräfar Produktens certifering i USA och Canada.
VARNING	Denna anvising*hänvisar till en eventuellt farlig situation som kan leda till allvarlga personskador erller till död.
	Ätervinningsmarke: märket anger att materialet Äteranvändbart
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter skaa ohhändertas och hanteras på miljövänligt sätt.
	Batteryp
	1:a växeln/2:a växeln/3:e växeln/4:e växeln
	Borr diameter stål
	Borr diameter trå
Symbol, tecken	Förklaring
	Borrdiameter sten
	Borrchuckens inspändningsområde
	Skruv diameter
	Vikt enlicht EPTA-Procedure 01
	Lågt varvital
	Högt varvital
	Reducera vridmomentet
	Öka vridmomentet
(**) Kan innehålla sifror ell er bokstäver

Tecken Internationell enchet Nationell enchet Förklaring
UV V Elektrisk	likspänning	...
fHz Hz Frekvens
n0	/min, min-1, rpm, r/min r/	min Tomgångsvarvital	(med fulladdat batteri)
nS	/min, min-1	rpm	Slagfrekvens
M...	Nm	Nm	Vridmoment (hårt/mjukt skruvförband)
Ø	mm	mm	Diameter为此 en rund component
LpA	dB	dB	Ljudtrycksnivå
LwA	dB	dB	Ljudeffektnivå
LpCpeak	dB	dB	Toppludtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
ah,D	m/s2	m/s2	Medelvibrationsvärde为此 boringning i metall
ah	m/s2	m/s2	aritmetiskt medelvärde av vibrationens total-värde
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda encheter från det Internatio-nella enchetssystemet SI.

För din sakerhet.

WARNING

Läs noga igenom alla sakerhetsanvisingar och instruktioner. Fel som

uppstar till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.

Förvara alla varninger och anvisninger für framtida bruk.

Använd inte detta elverktyg innan du nogrant.
Iast och fullstandigt forstattenna instruktionsbok samt bifogade „Allmanna sakerhetsanvisr" (publikationsnummer 341 30 465 06 0). Dessa
lag bör forvaras for senare användning och skaa elverktyget vid overlåtelse erller forsäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämelser.

Avsedd användning av elverktyget:

handhällen borrskruvdragare for i- och urdragning av skruvar och muttrar, for borrning och skruvdragning i metall, trä, plast och keramik och for gangskärning med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

Sakerhetsanvisningar for borrmaskiner. Sakerhetsanvisningar for alla arbeten.

Häll i elverktyget endast vid de isolerade greppytorna\ när arbenen utförs på ställen där insatsverktyget eller\ skruven kan träffa dolda elledninger. Kontakt med en\ spänningsforande ledning kan sätta verktygets metallde- lar under spanning och leda till elstöt.

Sakerhetsanvisningar vid användning av länge borrar.

Arbeta i inget fall med ett högre varvtil an det som ar maximalt tillatet for borren. Vid högre varvtil kan borren boja sig om den kan rotera frittutan kontakt med arbetsstcycket.Detta kan leda till persorskada.

Börja alltid borra med att lågt varvtil och sö att borren har kontakt med arbetsstycket. Vid högre varvtil kan borren böja sig om den kan rotera fritt utan kontakt med arbetsstycket. Detta kan leda till persorskada.

Använd inte onödig stort tryck, och endast i borrens langsrikting. Borrar kan böja sig och)därigenom brista ell er leda till forlust av kontrollen och persorskada.

Speciella sakerhetsanvisningar.

Se upp for dolt liggande elledningar, gas- och vattenr. Kontrollera arbetsomradet t. ex. med en metalldeteker innan arbetet paborjas.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om sö behövs, använd dammfiltermask, hörsvelskydd, skyddshandskar aller skyddsförkläde som skyddar mot små utslungade slip- och

materialpartiklar.Ogonen skaskyddas mot utslungade frammandepartiklar som kan uppst underaratet.

Damm- och andningskydd maste kunna filtrera bort det damm som eventuellt uppstar under arbetet. Risk finns for horselskada under en langre tids kraftigt buller.

Säkra arbetsstychet. Arbetsstychet ligger säkrare i en upspänningsanordning an i handen.

Häll stadigt tag i elverktyget. Höga reaktrionsmoment kan kortvarigt uppsta.

Magnesiumhaltigt material fär inte bearbetas. Det finns risk För brand.

Bearbeta inte CFK (kolfiberarmerad plast) aller asbesthaltigt material. Dessa amnen anses vara cancellstrande.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken på elverktyget. En skadad isolering skyddar inte langre mot elstot. Använd dekaler.

Använd endast tillbehör som speciellt tagits fram aller godkänts av elverktygets tillverkare. Användningen behöver inte vara saker bara für att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Riktainte pà nara häll blichen mot ljuset frän elverktygets lampa. Rikta inte lampans lus mot ögonen pa personer som befinner sig i narheten. Lampans strålning kan skada ögat.

Rikta inte elverktyget mot dig själv, andra personer aller djur. Risk finns att vassa aller heta elverktyg orsaKar personskada.

Användning och hantering av batterier (batterimoduler).

För undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna sca foljande anvisningar följas:

Batterierna fär inte tas isär och inte heller krossas. Utsätt inte batterierna für mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådiga Ångor och västkör. Ångorna kan leda till irritation i andningsvägarna. Batterivatskan kan medföra hudirritation ell erbrännskada.

Om batterivatskan vätt intilliggande foremål, kontrollera berörda delar, rengör eller byt dem vid behov.

Utsatt inte batteriet for hetta eller eld. Låt inte batteriet ligga i solljus.

Plocka upp batteriet ur originalforpackningen Forst nar det skanvandas.

For alla atgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk for kroppsskada.

Frankoppla Först elverktyget innan batteriet tas ut.

Häll barn på betryggande avständ frän batterier.

Hàll batteriet rent och skydda det mot fukt och vatten.

Rengör batteriets och elverktygets nedsmutsade anslut-ningar med en torr, ren trasa.

Använd endast felfria original FEIN-batterier som ar avsedda for elverktyget. Vid atgård per och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främande fabrikat finns risk for brand och/eller explosion.

Följ sakerhetsanvisingarna i batteriladdarens bra克斯anvising.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges ienna anvisning har utförts enligt en matmetod som ar standardiserad i EN 62841 och kan anvandas vid jämförelse av olika elverktyg. Den kan även tillampas for preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivan representar elverktygets huvudsakliga användningsområden. Om daremot elverktyget anvands for andra andamal och med andra insatsverktyg eller inte underhällits ordentigt kan vibrationsnivan avvika.Detta kan oka vibrationsbelastningen vasantigt under den totala tidsperioden.

For exakt värdering av vibrationsbelastningen under en bestam'd tidsperiod bör hansyn även tas till den tid elverktyget har varit avstängt eller gatt utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelast-

ningen vasantigt under den totala tidsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan, t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisera arbeitsforloppen.

Hantering av hälsovådligt damm

Om verktyget används für sänging av vissa material kan hälsovädligt damm uppsta.

Beröring aller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig malning, metall, vissa tradslag, mineraler, silikatpartiklar frän stenhaltigt material, färglösningsmedel, traskyddsmedel, antifouling for vattenfordon kan hos personer utlosa allergiska reaktioner och/eller andningsbesvar, cancer, fortplantningssskada. Risken vid inandning av damm ar beroende av expositionen. Använd en utsugning som ar lamplig for det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen ar väl ventilerad. Lät en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slip-damm och kemiska ämnen kan under ogynnsamma for-hallanden antandas aller explodera. Undvik gnistor i riktnng mot dammbehällaren samt overhettning av elverktyget och slipmaterialialet,öm i god tid dammbehällaren, beakta materialtilverkarens anvisningar for bearbetning samt de foreskrifter for bearbetat material som gäller i ditt land.

Användningsinstruktioner.

Páverka riktningsomkopplaren och væxelomkopplaren endast på frankopplad motor.

Skjut vaxellagesomkopplaren alltid mot stopp. I annat fall kan elverktyget skadas.

En termisk überbelastning av elverktyget indikeras genom att LED-dioden i handtaget blinkar.

Vid überbelastning kopplar elverktyget frän.

Ställ riktningsomkopplaren i mittläge für att undvika oavsiktlig driftstart, t. ex. vid transport.

Installingn av vridmoment

Vid fabriken har skruvdragaren ställts in i läge for minre och medelstora skruvar.

Lagra, anvand och ladda batteriet endast med FEIN laddare inom driftstemperaturområdet 5^ - 45^ (41^ - 113^) . Batteriets temperatur maste vid start av laddning ligga inom batteriets driftstemperaturområde.

LED-indike-ring	Betydelse Aktion
1-4 gröna LED	procentuellt laddningstill-stand	Drift
kontinuier-ligt röttl jus	Batteriet ar{nastan urlad-dat	Ladda batteriet
rätt blink-ljus	Batteriet arinte driftklart	Låt batteriet antadriftstemperaturinnandet laddas

Batteriets faktiska laddningsständ indikeras endast nar elverktygets motor stängts av.

När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.

Underhäll och kundservice.

Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblas ofta elverktygets inre ntilationsoppningarna med torr och oljefri

Produkter som varit i beröring med asbest fär inte lamnas till reparation. Disponera med asbest kontamine-radeprodukter enligt landets gällande instruktioner for hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan for detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut: insatsverktyg, batteri, balthallare, bitsställ, borrchuck (ASCM12 ( ) )

Garanti och tillaggsgaranti.

Garanti lamnas på produiten enlgit de lagbestammelser som galler i aktuellt användningsland. Dessutom lvmar FEIN en tilläggsgaranti enlgit FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs aller visas iBruksanvis- ningen.

Forsakran om overensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. After marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltiget.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden. Efter marknadsintroduktionen av Produkten pa brittiska marknaden forlorar CE - tecket sin giltiget. FEIN forsakrar under exklusivt ansvar attenna produit overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Miljöskydd, avfallschantering.

Förpackning, skrotade elverktyg och tillbehör ske hanteras på miljövanligt satt.

Avfallshantera batterier endast i urladdat tillstand.

Om batteriet inte ar fullständigt urladdat, isolera stickkontakten med tejp for att undvika kortslutning.
