Typ av apparat	Högtryckstvätt
Varumärke	Kärcher
Modell	HD 715 G
Motor	Honda GX160, 1-cylindrig 4-takt, 3,6 kW (4,8 hk) vid 3600 varv/min
Bränsle	Blyfri bensin (E10-kompatibel), tank 3,1 L
Arbetstryck	150 bar (15 MPa)
Maximalt vattenflöde	624 L/h (10,4 L/min)
Vattenanslutning	Anslutning 3/4", maxtryck 10 bar, maxtemperatur 60 °C
Mått (L x B x H)	790 x 608 x 1104 mm
Driftvikt	39,5 kg
Ljudtrycksnivå (L_pA)	90 dB(A)
Garanterad ljudeffektnivå	108 dB(A)
Hand-armvibrationer	< 2,5 m/s²
Medföljande munstycken	Högtrycksmunstycke (038) och lågtrycksmunstycke (250) EASY!Lock
Säkerhet	Avlastningsventil, säkerhetsventil, termisk ventil, säkerhetsspärr på pistol
Löpande underhåll	Rengöring av vattenfilter, oljebyte pump och motor
Motorolja	15W40, mängd 0,6 L
Pumpolja	15W40, mängd 0,3 L
Slanganslutning	EASY!Lock-system för högtrycksslang
Transport	Skjutstyre, hjul, hållare för slang och lans
Garanti	Enligt landets villkor, kontakta återförsäljaren

Vanliga frågor - HD 715 G Kärcher

Vilket bränsle ska användas till Kärcher HD 715 G?

Använd blyfri bensin (E10-kompatibel). Använd inte 2-taktsblandning. Tanken har en kapacitet på 3,1 L.

Hur startar man motorn?

Öppna vattenförsörjningen, öppna pistolen, starta sedan motorn enligt tillverkarens manual (manuell startsnöre). Låt den värma i 1 minut före användning.

Vilka tillbehör medföljer apparaten?

Apparaten levereras med en EASY!Force-pistol, en EASY!Lock-lans, ett högtrycksmunstycke (038) och ett lågtrycksmunstycke (250), en EASY!Lock-högtrycksslang, ett vattenfilter och en sugslang för rengöringsmedel.

Hur ställer man in trycket på HD 715 G?

På modellen HD 715 G är tryck och flöde fasta (150 bar, 624 L/h). Ingen inställning är möjlig. Modellen HD 8/20 G har en tryck-/flödesregulator.

Kan man använda rengöringsmedel med denna tvätt?

Ja, använd Kärcher rengöringsmedel. Montera lågtrycksmunstycket, doppa slangen i rengöringsmedlet och justera doseringen på sugsilen. Efter användning, skölj med rent vatten.

Vad gör man vid vattenläckage under apparaten?

Ett läckage på 3 droppar per minut är normalt. Om läckaget är större, låt apparaten kontrolleras av service.

Hur vinterförvarar man apparaten?

Töm vattnet helt genom att låta apparaten gå i cirka 1 minut utan vattentillförsel. Skruva loss och töm vattenfiltret. Använd eventuellt lämpligt frostskyddsmedel.

Vilken motor- och pumpolja ska användas?

För motorn: olja 15W40, mängd 0,6 L. För pumpen: olja 15W40, mängd 0,3 L. Kontrollera nivån regelbundet och byt efter 500 driftstimmar.

Hur rengör man vattenfiltret?

Stäng av vattenförsörjningen, skruva loss muttern, ta bort filterkoppen, rengör filterpatronen och koppen, kontrollera O-ringarna, sätt sedan tillbaka.

Vilka viktiga säkerhetsanordningar finns?

Apparaten har en avlastningsventil (leder tillbaka vattnet internt när pistolen är stängd), en säkerhetsventil (öppnar vid för högt tryck) och en termisk ventil (förhindrar överhettning). Koppla aldrig bort dessa anordningar.

BRUKSANVISNING HD 715 G Kärcher

Fig 3, se omslagsside

Fig 4, se omslagsside

→ Kontroller olien påfyldningsstand på olieglasmontren.

Figur 3, se omslagssiden

Figur 4, se omslagssiden

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

– Före första ibruktagning måste Säkerhetsanvisningar nr. 5.951-949.0 läsas!
– Informera inköpsstället omgående vid transportskador.
– Kontrollera innehållet i leveransen vid uppackning.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . . . . . SV 1
Risknivåer ...... SV 1
Aggregatelement. . . . . . . . . SV 1
Symboler på apparaten..... SV 2
Ändamålsenlig användning... SV 2
Säkerhetsanvisningar ..... SV 3
Säkerhetsanordningar..... SV 3
Idrifttagning . . . . . . . . . . . . . . SV 4
Handhavande . . . . . . . . . . . SV 5
Transport. SV 7
Förvaring. . . . . . . . . . . . . . . . . SV 7
Skötsel och underhåll ..... SV 7
Åtgärder vid störningar ..... SV 8
Garanti SV 9
Tillbehör och reservdelar..... SV 9
EU-försäkran om överensstämmelse ...... SV 10
Tekniska data . . . . . . . . . . . . SV 11

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors

hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hus-hållssoporna.

Motorolja, värmeolja, diesel och bensin får inte släppas ut i miljön. Skydda marken och avfallshantera förbrukad olja på ett miljövänligt sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

⚠️VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Aggregatelement

HD 7/15 G: Bild 1, se omslagssida HD 8/20 G: Bild 2, se omslagssida

1 Munstyckesfäste
2 Munstycke
3 Strålrör EASY!Lock
4 Handspruta EASY!Force
5 Säkerhetsspärr
6 Startspak
7 Säkerhetsspak
8 Högtrycksslang EASY!Lock
9 Oljebehållare
10 Manometer *
11 Bensinkran
12 Anordning för manuell start
13 Skruv för oljeutsläpp (motor)
14 Munstycksfäste för förvaring av ett munstycke

15 Vattenfilter

16 Sugslang för rengöringsmedel, med inställningsbart filter (doseringsventil)

17 Vattenanslutning

19 Högtrycksanslutning EASY!Lock

20 Oljesynglas *

21 Tryck-/mängdreglering *

22 Spolrörshållare

23 Högtryckspump

24 Oljesticka (motor)

25 Motor

26 Motorbrytare

27 Bränsletank

28 Stjärnhandtag skjutbygel

29 Fäste för handspruta

30 Slanghållare

31 Skjuthandtag

A Mantelmutter

B Filterkopp

C O-ring

D Filterinsats

* ej för HD 7/15 G

Färgmärkning

- Manöverelement för rengöringsprocessen är gula.

- Manöverelement för underhåll och service är ljusgrå.

Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen

får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet.

	Förbränningsrisk! Varning för mycket varma enheter.
	Risk för förgiftning! Andas inte in avgaser.

Bensin är mycket brand-farlig och explosiv.

Stäng av motorn och låt den kylas av före tankning.

I motorns avgaser finns giftig kolmonoxid.

Låt inte motorn gå i slut- na utrymmen.

Tanka inte med motorn igång.

Rök inte när du tankar.

Tanka inte direkt ur dun- ken, använd en tratt eller ett lämpligt kärl.

Enligt gällande föreskrifter får ma- skinen aldrig köras över dricksvat- tennätet utan systemavskiljare.

Passande systemavskiljare från

KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

Ändamålsenlig användning

Högtryckstvätt för rengöring av: maskiner, fordon, byggnader, verktyg, fasader, terrasser, trädgårdsmaskiner, etc.

– rengöring med lågtrycksstråle och ren-göringsmedel (t.ex. för rengöring av maskiner, fordon, byggnader, verktyg),
– rengöring med högtrycksstråle utan rengöringsmedel (t.ex. rengöring av fasader, terasser, trädgårdsutrustning).
– Vid kraftig nedsmutsning rekommenderar vi rotojet som specialtillbehör.

⚠️FARA

Skaderisk! Vid användning på bensinmackar eller andra riskfyllda områden måste gällande säkerhetsföreskrifter följas.

Avloppsvatten, innehållande mineralolja, får inte komma ut i mark, vattendrag eller kanalisation. Motor- och underredestvätt utförs därför enbart på lämpliga platser, utrustade med oljeavskjiljare.

Krav på vattenkvaliteten: OBSERVERA

Endast rent vatten får användas som högtrycksmedium. Nedsmutsning leder till förslitningar eller avlagringar i apparaten på ett för tidigt statdum.

Om återvinningsvatten används får följan- de gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga *	Ledningsför-måga färsk-vatten +1 200 μS/cm
sedimenterbara ämnen ** <	0,5 mg/l
filtreringsbara ämnen *** < 50 mg/l
Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Järn < 0,5 mg/l
Mangan < 0,05 mg/l
Koppar	< 2 mg/l
Aktivt klor	< 0,3 mg/l
fritt från illaluktande dofter
* Maximum totalt 2 000 μS/cm** Testvolym 1 l, sedimenteringstid 30 min*** inga slipande ämnen

→ Beakta lagstadgade, nationella föreskrifter för högtryckstvättar.
→ Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt.
→ Inga förändringar får göras på maskinen/tillbehören.

⚠️FARA

- Kör inte högtryckstvätten när drivmedel spillts ut utan ta maskinen till en annan plats och undvik all gnistbildning.

• Förvara, spill eller använd inte drivmedel i närheten av öppen eld eller nära produkter som ugnar, värmepannor, varmvattenberedare o.s.v. som har tändläga, eller kan generera gnistor.
  – Håll lättantändliga föremål och material borta från ljuddämparen (minst 2 m).
• Kör inte motorn utan ljuddämpare och kontrollera och rengör denna regelbundet samt byt ut vid behov.
• Kör inte motorn i områden med skog, buskar eller gräs om inte avgasutsläppet är utrustat med gnistsamlare.
• Motorn får inte köras med borttaget luftfilter eller utan skydd över suganslutningen, förutom vid inställningsarbeten.
  – Utför inga justeringar av styrfjädrar, styrstänger eller andra delar som kan resultera i att motorns varvtal ökar.
  – Risk för brännskador! Ta inte i heta ljuddämpare, cylindrar eller kylelement.
  – Ha inte händer och fötter i närheten av rörliga eller roterande delar.
  – Risk för förgiftning! Aggregatet får inte användas inomhus.
• Använd aldrig olämpligt bränsle efter- som detta kan vara farligt.

Säkerhetsanordningar

Säkerhetsanordningar är avsedda att skydda användaren och får inte deaktiveras eller kringås i sin funktion.

Överströmningsventil

– Är handsprutan stängd öppnas överströmningsventilen och högtryckspumpen leder vattnet tillbaka till sugsidan på pumpen. På detta sätt förhindras överskridning av tillåtet arbetstryck.
- Överströmningsventilen har ställts in och plomberats hos tillverkaren. Inställning endast av kundservice.

Säkerhetsventil

Säkerhetsventilen öppnas när det tillåtna driftövertrycket överskrids (se tekniska data), vattnet rinner ut i det fria.

Säkerhetsventilen har ställts in och plomberats hos tillverkaren. inställning endast av kundservice.

Termoventil

Termoventilen skyddar högtryckspumpen mot otillåten uppvärmning i cirkulationsdrift med stängd handsprutpistol.

Termoventilen öppnas när den tillåtna vattentemperaturen på 80 °C överskrids och det varma vattnet leds ut i det fria.

Idrifttagning

⚠️FARA

Skaderisk! Aggregat, matarledningar, högtrycksslang och anslutningar måste vara i ett oklanderligt tillstånd. Är dessa inte i ett oklanderligt tillstånd får apparaten inte brukas.

Montera skjutbygeln

Bild 3, se omslagssida

→ Skruva fast skjutbygeln med de bifogade fästskruvarna.

Montera hjul

Bild 4, se omslagssida

→ Skjut på axeln på hjulet.
→ Skjut på ställringen på axeln och dra åt skruven.
Åtdragningsmoment 20 Nm.

→ Upprepa arbetsförlopp på motsatt sida.

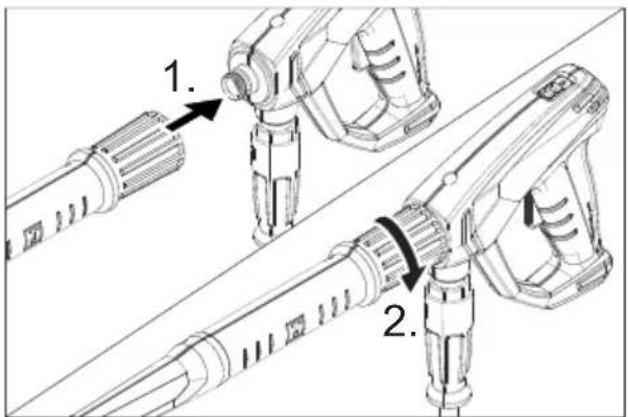

Montera handspruta, strålrör och munstycke

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgänga snabbt och säkert på bara ett varv.

→ Sätt på högtryckmunstycket på strålröret

→ Montera kopplingsmuttern och dra fast den för hand (EASY!Lock).
→ Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock).
→ Dra fast strålrörets förskruvning med handen så att det sitter fast.
→ Anslut högtrycksslangen till handsprutan och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).

Kontrollera högtryckspumpens oljenivå

HD 7/15 G

→ Oljebehållarens botten måste vara täckt av olja.

Starta inte aggregatet om ingen olja syns i oljebehållaren.

→ Fyll på olja om så behövs (se Tekniska Data).

HD 8/20 G

→ Kontrollera högtryckspumpens oljenivå på oljesynglaset.

Starta inte aggregatet om oljenivån har sjunkit till under mitten av oljesynglaset.

→ Fyll på olja om så behövs (se Tekniska Data).

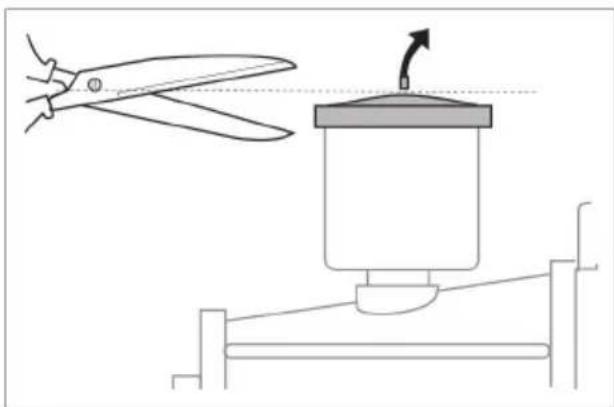

Lufta oljebehållaren

→ Kapa bort spetsen på locket till oljebehållaren på vattenpumpen före första användning.

Motor

Beakta avsnitt "Säkerhetsanvisningar"!

→ Läs motortillverkarens bruksanvisning före ibruktagning och beakta säkerhetsanvisningarna speciellt.
→ Kontrollera motorns oljenivå. Starta inte apparaten om oljenivån har sjunkit under "MIN".
→ Fyll på olja om så behövs.
→ Fyll drivmedelstanken med blyfri bensin. Använd inte tvåtaktsblandning. Bränsle E10 får användas.

Tanka bränsle

⚠️FARA

Brand- och explosionsrisk!

• Tanka aldrig aggregatet i stängda utrymmen eller med motorn påslagen, eller när denna är varm.
  – Rök inte när du tankar.
• Tanke inte i närheten av öppna flammor eller gnistor.
• Spill inte bränsle - använd en tratt.
  – Torka bort utspillt bränsle.
  – Stäng dunken och tanken på vederbörligt sätt efter tankningen.
  → Fyll drivmedelstanken med blyfri ben- sin. Använd inte tvåtaktsblandning.

Vattenanslutning

Se Tekniska Data för anslutningsvärden.

→ Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 3/4") till aggregatets vattenanslutning samt till vattenflöde (exempelvis en vattenkran).
→ Öppna vattenförsörjning.

Anmärkning: Tilloppslangen ingår inte i leveransen.

Sug upp vatten från behållare

⚠️FARA

Sug aldrig upp vatten ur en dricksvattenbehållare.

Sug aldrig upp lösningsmedelshaltiga vätskor såsom lackförtunning, bensin eller olja. Ånga från lösningsmedel är lättantändlig, explosiv och giftig.

→ Anslut sugslang (diameter minst 3/4") med filter (tillbehör) till vattenförsörjningen.
→ Ställ doseringsventilen för rengöringsmedel på "0".
→ Lufta aggregatet före användning.

Lufta aggregat

→ Skruva av munstyckesfästet och ta av munstycket.
→ Starta motorn enligt motortillverkarens bruksanvisning.
→ Tryck in spaken på handsprutan flera gånger.
→ Låt aggregatet arbeta tills vattnet är fritt från blåsor när det kommer ut ur strålröret.
→ Stäng av aggregatet och skruva på munstycket igen.

Handhavande

⚠️FARA

Explosionsrisk!

Inga brännbara vätskor får fördelas med högtryckstvätten.

⚠️FARA

Skaderisk! Håll i handsprutan och strålröret med båda händerna när du arbetar.

Skaderisk! Avdragsspaken och lässpaken får inte vara spärrade när maskinen används.

Skaderisk! Kontakta kundservice om lässpaken är defekt.

Skaderisk på grund av högtrycksvattenstråle. Dra säkerhetsspärren på handsprutan framåt innan du börjar arbeta med maskinen.

⚠️FARA

• Aggregatet genererar en hög bullernivå. Risk för hörselskador. Vid arbetet med maskinen måste ett lämpligt hörselskydd bäras.
  – Rikta aldrig vattenstrålen mot personer, djur, apparaten själv eller elektriska komponenter.
  – Lämpliga skyddskläder ska bäras för att skydda användaren mot vattenstärk.
• Kontrollera alltid anslutningen av alla slangar så att dessa sitter ordentligt fast.

Öppna/stänga handsprutan

→ Öppna handsprutan: Tryck på lässpaken och avdragsspaken.
→ Stäng handsprutan: Släpp lässpaken och avdragsspaken.

Starta maskinen

→ Öppna vattenförsörjning.
→ Starta motorn med öppen handspruta enligt motortillverkarens bruksanvisning.

Hänvisning:

För underlättande av startproceduren kan strålröret eller munstycket tas av.

→ Varmkör motorn i 1 minut.
→ Lås upp handsprutan genom att skjuta spärren bakåt.
→ Öppna handsprutpistolen.

Ställ in arbetstryck och matningsmängd

HD 7/15 G

På detta aggregat är tryck och vattenmängd fast inställda och kan inte ändras.

HD 8/20 G

→ Ställ in arbetstryck och flödesmängd genom att vrida på tryck-/mängdregla-get på pumpenheten.

Byt munstycke

⚠️FARA

Stäng av maskinen innan munstycken byts och tryck på handsprutan tills maskinen är trycklös.

→ Lås handsprutan genom att skjuta spärren framåt.
→ Skruva av munstyckesfästet och ta av munstycket.
→ Sätt på ett nytt munstycke.
→ Skruva på munstyckesfästet och dra åt för hand.

Användning med rengöringsmedel

△VARNING

Olämpliga rengöringsmedel kan skada såväl aggregatet som det objekt som ska rengöras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekommenderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd rengöringsmedel sparsamt för att skona miljön.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Kärcher-rengöringsmedel garanterar störningsfritt arbete. Fråga oss om råd eller beställ vår katalog, eller våra informationsblad beträffande rengöringsmedel.

→ Ställ in doseringen av rengöringsmedel på sugfiltret för rengöringsmedel (+/-).
→ Häng slangen för rengöringsmedel i en behållare med rengöringsmedel.
→ Byt ut högtrycksmunstycket mot ett lågtrycksmunstycke.

Rekommenderad rengöringsmetod

– Lös upp smuts:

spraya på sparsamt med rengöringsmedel och låt det verka i 1...5 minuter, men inte torka in.

- Tag bort smuts:

Spola bort upplöst smuts med högtrycksstråle.

Efter användning med rengöringsmedel

→ Ställ doseringsventilen för rengöringsmedel på "0".
→ Spola rent aggregatet med motorn igång och öppen handspruta under minst 1 minut.

Avbryta drift

→ Släpp avtryckaren på spolhandtaget.

Observera: När spaken på handsprutan släpps arbetar motorn vidare på tomgång.

→ Stäng av motorn vid längre avbrott (flera minuter).
→ Använd handsprutan tills apparaten är trycklös.

→ Säkra handsprutan med säkerhets-spärren mot oavsiktligt öppnande.

Stänga av aggregatet

Spola, med öppen handspruta, igenom aggregatet med vatten från vattenledningsnätet under 2-3 minuter efter användning med salthaltigt vatten (saltvatten).

→ Stäng handspruta.
→ Ställ motorbrytaren på "0/OFF".
→ Stäng bensinkranen
→ Stäng vattentillförseln.
→ Använd handsprutan tills apparaten är trycklös.
→ Säkra handsprutan med säkerhets-spärren mot oavsiktligt öppnande.
→ Skruva bort slangen för vattentillförsel från aggregatet.

Transport

⚠FÖRSIKTIGHET

Risk för personskada och materiell skada! Tänk på maskinens vikt vid transporten.

→ Rulla upp högtrycksslangen och häng den över slanghållaren.
→ Skjut in strålröret i strålrörshållaren. Placera handsprutpistolen i hållaren.
→ Skjut maskinen med hjälp av skjutbygeln.
→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan rulla iväg, tippa eller glida.
→ Lossa stjärnhandtagen och sväng skjutbygeln bakåt för att minska utrymmesbehovet.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus.

Frostskydd

OBSERVERA

Risk för skada! Vatten som fryser i maskinen kan förstöra delar i den.

Förvara helst aggregatet i ett uppvärmt utrymme under vintern.

laktta följande anvisningar vid förvaring i ouppvärmda utrymmen:

Släppa ut vatten

→ Skruva bort vattenslang och högtrycks- slang.
→ Låt pumpen arbeta maximalt 1 minut, tills pump och ledningar är tomma.
→ Skruva av vattenfiltret och töm.

Spola igenom aggregatet med frostskyddsmedel

Anmärkning: Beakta föreskrifter från tillverkaren av frostskyddsmedlet.

→ Pumpa i handeln förekommande frostskyddsmedel genom aggregatet.

På detta sätt uppnås även ett visst skydd mot rost.

Skötsel och underhåll

Kom överrens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt. Be om råd.

Observera: I nedan angivet underhållsschema anges enbart underhållsarbeten på högtryckspumpen. Förutom dessa måste underhållsarbete på motorn utföras i enlighet med de instruktioner som lämnas i motortillverkarens bruksanvisning.

⚠️FARA

Risk för skador vid oavsiktlig start av maskinen.

Ställ motorbrytaren på "0/OFF" och dra ur tändstiftskontakten.

Risk för brännskador! Ta inte i heta ljuddämpare, cylindrar eller kylelement.

Underhållsintervaller

Dagligen

→ Kontrollera högtrycksslangen så att den inte är skadad (risk för brott). Byt genast ut skadad högtrycksslang.

Varje vecka

→ Kontrollera oljenivå.

Kontakta kundservice omgående vid mjölkaktig olja (vatten i oljan).

Varje månad

→ Rengör vattenfilter.
→ Rengör filtret på sugslangen för rengöringsmedel.
→ Kontrollera fästelementen mellan motorn och ramen med avseende på sprickor och låg kundtjänst byta ut spruckna fästelement.

Efter 500 driftstimmar, minst en gång årligen

→ Låt auktoriserad serviceverkstad utföra underhållet av apparaten.
→ Byt olja i högtryckspumpen.

Underhållsarbeten

Rengör vattenfilter

→ Stäng vattentillförseln.
→ Skruva bort mantelmutter.
→ Dra av filterkoppen nedåt.
→ Rengör filterinsatsen och filterkoppen.
→ Kontrollera att O-ringarna sitter rätt.
→ Stick in filterinsatsen i filterkoppen.
→ Sätt tillbaka filterkoppen.
→ Skruva på huvmuttern och dra åt.

Oljebyte högtryckspump

→ Ställ fram uppsamlingstråg för ca. 1 liter olja.
→ Skruva ur skruv för oljeutsläpp.
→ Släpp ut oljan i uppsamlingstråg.

Avfallshantera den förbrukade oljan miljövänligt eller lämna den till godkänd insamling.

→ Skruva i skruv för oljeutsläpp.

HD 7/15 G: HD 8/20 G:

→ Fyll på ny olja långsamt upp till direkt nedanför röret på påfyllningsbehållaren för olja.

→ Fyll på ny olja upp till mitten av oljesynglaset.

Fyll på oljan långsamt så att luftbubblor kan komma ut.

För oljetyp och påfyllningsmängd, se Tekniska Data.

Åtgärder vid störningar

⚠️FARA

Risk för skador vid oavsiktlig start av maskinen.

Ställ motorbrytaren på "0/OFF" och dra ur tändstiftskontakten.

Risk för brännskador! Ta inte i heta ljuddämpare, cylindrar eller kylelement.

Motorn går inte

Beakta anvisningar i motortillverkarens bruksanvisning!

Aggregatet bygger inte upp tryck

• Motorns drivvarvtal är för lågt.
  → Kontrollera motorns drivvarvtal (se Tekniska Data).
  – Lågtrycksmunstycket är monterat.
  → Montera högtrycksmunstycke.
  – Munstycke tätt/urtvättat
  → Rengör/byt ut munstycke.
  – Vattenfilter smutsigt
  → Rengör vattenfilter.
• Luft i systemet
  → Lufta aggregatet (se "Ibrukttagning").
• För lite vatten matas in
  → Kontrollera vattenflödet till pumpen (Tekniska Data).
  – Matarledningar till pumpen är otäta eller igentäppta.
  → Kontrollera alla matarledningar till pumpen.

Aggregatet läcker, vatten sipprar ut under aggregatet

- Pump otät

Anmärkning: Tillåtet är 3 droppar/minut.

→ Låt auktoriserad serviceverkstad kontrollera aggregatet vid större otäthet.

Rengöringsmedel sugs inte in

– Högtrycksmunstycke är monterat

→ Montera lågtrycksmunstycke.
– Sugslang med filter, för rengöringsmedel, är otät eller tilltäppt.
→ Kontrollera/rengör sugslang med filter
- Backventil i fäste till sugslang för rengöringsmedel igenklistrad
→ Rengör/byt ut backventil i fäste till sugslang för rengöringsmedel.
– Doseringsventilen för rengöringsmedel är stängd eller otät/igentäppt.
→ Öppna eller kontrollera/rengör doseringsventilen för rengöringsmedel.

Kan störningen inte åtgärdas måste apparaten kontrolleras av kundservice.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på tillbehöret repareras kostnadsfritt inom garantiperioden, under förutsättning att defekten orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad återförsäljare.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Tillbehör

ABS-slangtrumma

2.637-002.0

Slangtrumma för högtrycksslangen för fastsättning på rörramen.

ABS-ram Cage smal

2.637-008.0

Utbyggnad av rörramen för skydd av aggregatet och för lastning med kran.

EU-försäkran om överensstämmelse

HD 7/15 G

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.810-xxx

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

HD 7/15 G

Upmätt: 105

Garanterad: 108

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.810-xxx

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

HD 8/20 G

Upmätt: 106

Garanterad: 108

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 7/15 G HD 8/20 G
Motor
Typ -- Honda		GX 160, 1 cylinder, 4 takt	Honda GX 270 1 cylinder, 4-takt
Märkeffekt vid 3600 1/min kW (PS) 3,6/4,8 6,3/8,4
Varvtal vid drift 1/min 3600 3550
Bränsletank I 3,1 5,3
Drivmedel* Maskinen är lämplig att drivas med bränslet E10	-- Bensin, blyfri
Skydd -- IPX5
Bränsleförbrukning vid full belastning l/h	1,4 2,4
Oljemängd - motor	I 0,6 0,9
Oljetyp - motor	Motorolja 15W40	Best.nr. 6.288-050.0
Vattenanslutning
Inmatningstemperatur (max.)	°C	60
Inmatningsmängd (min.)	l/h (l/min)	750 (12,5)	1000 (16,7)
Inmatningsstryck (max.)	MPa (bar)	1 (10)
Längd inmatningsslang (min.)	m	7,5
Diameter inmatningsslang(min.)	Tum	3/4
Sughöjd ur öppen behållare	m	1
Pump
Arbetstryck	MPa (bar)	15 (150)	2...20 (20...200)
Matningsmängd	l/h (l/min)	624 (10,4)	160...750 (2,7...12,5)
Munstyckesstorlek, högtryck -- 038	041
Munstyckesstorlek, lågtryck	--	250	250
Max. driftövertryck (säkerhetsventil)	MPa (bar)	21 (210)	27 (270)
Öppningstemperatur termoventil	°C	80
Oljemängd - pump	I 0,3	0,35
Oljesort - pump	Motorolja 15W40	Best.nr. 6.288-050.0
Insugning av rengöringsmedel	l/h (l/min)	0...45 (0...0,8)
Handsprutans rekylkraft (max.)	N	30	41
Mätt och vikt
Längd x Bredd x Höjd	mm 790 x 608 x 1104
Typisk driftvikt	kg	39,5	54,7
Beräknade värden enligt EN 60335-2-79
Brusnivå
Ljudtrycksnivå L_pA	dB(A)	90	91
Osäkerhet K_pA	dB(A)	3	3
Ljudteffektsnivå L_WA + Osäkerhet K_WA	dB(A)	108	108
Hand-Arm Vibrationsvärde	m/s^2	<2,5	<2,5
Osäkerhet K	m/s^2	0,6 0,7
