BRUKSANVISNING Multiclip 547 D STIGA

Förarledd gräsklippare - BRUKSANVISNING VARNING: läs igenom hela detta häfte innan du använder maskinen.

• För specik information, se  uppgifterna på maskinens märkplåt.

4.3 Opplading av batteriet (hvis finnes)

Oštećenje ili su neki delovi  popustili Zaustaviti mašinu i otkačiti  kabal svećice Proveriti da nema  eventualnih oštećenja Proveriti ima li delova koji  su popustili i pritegnuti ih Izvršiti provere, zamene  ili popravke u specijalizo- vanom serisu U slučaju bilo kakave nedoumice ili problema, pozovite od- mah najbližu servisnu službu ili Vašeg prodavca.SV - 1 SÄKERHETSNORMER ska noggrant iakttas A) INSKOLNING 1)  VARNING! Läs noggrant igenom den här instruktionsbo- ken innan maskinen används. Lär dig att känna igen kon- trollkommandona och använd maskinen  på lämpligt  sätt.  Lär dig att snabbt stänga av motorn. Bristande iakttagelse  av föreskrifterna och instruktionerna kan orsaka brand och/ eller allvarliga skador.  Bevara alla föreskrifter och instruk- tioner för framtida bruk.  2) Tillåt aldrig att maskinen används av barn eller av perso- ner utan kunskap om instruktionerna. Lokala bestämmel- ser kan ange en minimiålder för dess användning. 3)  Använd  aldrig  gräsklipparen  med  personer,  speciellt  barn, eller djur i närheten. 4) Använd aldrig maskinen om du är trött eller mår dåligt el- ler har tagit medicin, droger, alkohol eller andra ämnen som  kan påverka omdömet och uppmärksamheten. 5) Kom ihåg att operatören eller användaren ansvarar för  oförutsedda olyckor som kan uppstå på andra personer el- ler deras egendom. Det ligger på ditt ansvar som använda- re att bedöma vilka faror som kan uppstå i samband med  det aktuella arbetet. Du som användare är dessutom skyl- dig att vidta alla nödvändiga försiktighetsåtgärder för din  egen och andras säkerhet, framför allt vid arbete på  slut- tande, ojämn, hal eller instabil mark. 6) Om du  vill överlämna eller  låna  ut maskinen  till andra,  se till att användaren läser igenom instruktionerna  i den- na handbok. 

1) Bär alltid kraftiga, halksäkra arbetsskor och långa byxor.  Aktivera inte maskinen barfota eller med öppna sandaler.  Undvik  att  bära  kedjor,  armband,  kläder  med  addrande  delar eller med snören eller slipsar. Sätt upp långt hår. Bär  alltid öronskydd. 2)    Undersök  arbetsområdet  noggrant  och  avlägsna  allt  som kan slungas ut från maskinen eller skada skärenheten  och motorn (stenar, järntrådar, ben, osv.). 3) VARNING: FARA! Bensinen är mycket brandfarlig. –   Förvara bränslet i lämpliga behållare –   Fyll på  bränsle med en tratt, endast utomhus.  Rök  inte  under den här åtgärden och varje gång som du hante- rar bränsle –   Fyll på innan motorn startas. Fyll inte på med bensin el- ler ta bort tanklocket när motorn är i funktion eller är varm –   Sätt inte på motorn om det läcker bensin. För att inte or- saka brandrisk, ta bort maskinen från området där bräns- let har spillts och vänta tills bränslet har avdunstat och bensinångorna har lösts upp: –   Bränsletankens  lock  ska  alltid  vara  monterat  och  fast- draget. 4) Byt ut skadade ljuddämpare. 5) Innan användning, utför en allmän kontroll av maskinens  funktion och då särskilt: –   skärenheten utvändigt och kontrollera att skruvarna och  skärenheten inte är slitna eller skadade. Byt ut skärenhe- ten i block och skadade eller slitna skruvar för att bibe- hålla en balans. Eventuella reparationer ska utföras på  en serviceverkstad.

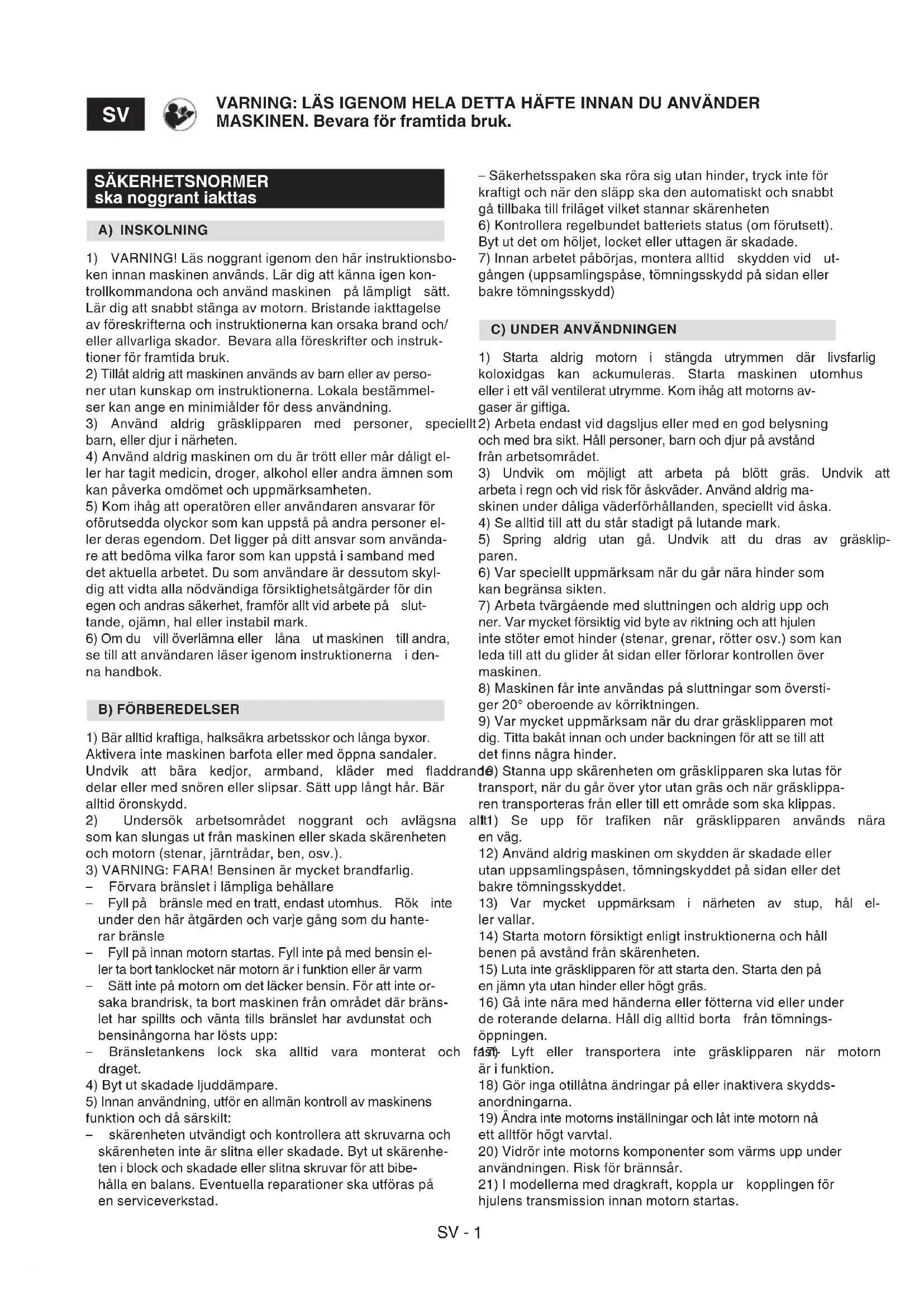

VARNING: LÄS IGENOM HELA DETTA HÄFTE INNAN DU ANVÄNDER MASKINEN. Bevara för framtida bruk. – Säkerhetsspaken ska röra sig utan hinder, tryck inte för  kraftigt och när den släpp ska den automatiskt och snabbt  gå tillbaka till friläget vilket stannar skärenheten 6) Kontrollera regelbundet batteriets status (om förutsett).  Byt ut det om höljet, locket eller uttagen är skadade. 7) Innan arbetet påbörjas, montera alltid  skydden vid  ut- gången (uppsamlingspåse, tömningsskydd på sidan eller  bakre tömningsskydd)

C) UNDER ANVÄNDNINGEN

1)  Starta  aldrig  motorn  i  stängda  utrymmen  där  livsfarlig  koloxidgas  kan  ackumuleras.  Starta  maskinen  utomhus  eller i ett väl ventilerat utrymme. Kom ihåg att motorns av- gaser är giftiga. 2) Arbeta endast vid dagsljus eller med en god belysning  och med bra sikt. Håll personer, barn och djur på avstånd  från arbetsområdet. 3)  Undvik  om  möjligt  att  arbeta  på  blött  gräs.  Undvik  att  arbeta i regn och vid risk för åskväder. Använd aldrig ma- skinen under dåliga väderförhållanden, speciellt vid åska. 4) Se alltid till att du står stadigt på lutande mark. 5)  Spring  aldrig  utan  gå.  Undvik  att  du  dras  av  gräsklip- paren. 6) Var speciellt uppmärksam när du går nära hinder som  kan begränsa sikten.  7) Arbeta tvärgående med sluttningen och aldrig upp och  ner. Var mycket försiktig vid byte av riktning och att hjulen  inte stöter emot hinder (stenar, grenar, rötter osv.) som kan  leda till att du glider åt sidan eller förlorar kontrollen över  maskinen. 8) Maskinen får inte användas på sluttningar som översti- ger 20° oberoende av körriktningen.   9) Var mycket uppmärksam när du drar gräsklipparen mot  dig. Titta bakåt innan och under backningen för att se till att  det nns några hinder. 10) Stanna upp skärenheten om gräsklipparen ska lutas för  transport, när du går över ytor utan gräs och när gräsklippa- ren transporteras från eller till ett område som ska klippas. 11)  Se  upp  för  traken  när  gräsklipparen  används  nära  en väg. 12) Använd aldrig maskinen om skydden är skadade eller  utan uppsamlingspåsen, tömningskyddet på sidan eller det  bakre tömningsskyddet.  13)  Var  mycket  uppmärksam  i  närheten  av  stup,  hål  el- ler vallar. 14) Starta motorn försiktigt enligt instruktionerna och håll  benen på avstånd från skärenheten. 15) Luta inte gräsklipparen för att starta den. Starta den på  en jämn yta utan hinder eller högt gräs.  16) Gå inte nära med händerna eller fötterna vid eller under  de roterande delarna. Håll dig alltid borta  från tömnings- öppningen. 17)  Lyft  eller  transportera  inte  gräsklipparen  när  motorn  är i funktion. 18) Gör inga otillåtna ändringar på eller inaktivera skydds- anordningarna. 19) Ändra inte motorns inställningar och låt inte motorn nå  ett alltför högt varvtal. 20) Vidrör inte motorns komponenter som värms upp under  användningen. Risk för brännsår. 21) I modellerna med dragkraft, koppla ur  kopplingen för  hjulens transmission innan motorn startas.SV - 2 22) Använd endast tillbehör som godkänts av maskinens  tillverkare. 23) Använd inte maskinen om tillbehören/verktygen inte in- stallerats i förutsedda punkter.  24) Koppla ur skärenheten, stäng av motorn och lossa tänd- stiftets kabel (se till att alla delar i rörelse har stannat upp  helt och hållet): –   Under transport av maskinen –   Var gång maskinen står obevakad. Avlägsna även nyck- eln för modeller med elektrisk start. –   Innan orsakerna till blockeringen åtgärdas eller innan ut- kastningsrännan rensas –   Innan du kontrollerar, rengör eller utför arbeten på ma- skinen –   Efter att du slagit till ett främmande föremål. Kontrollera  eventuella skador och förbered nödvändiga reparationer,  innan maskinen används på nytt.  25) Koppla ur skärenheten och stäng av motorn: –   Innan bränsle fylls på. –   Varje gång som du avlägsnar eller monterar tillbaka upp- samlingspåsen. –   Varje gång som du avlägsnar eller monterar tillbaka töm- ningsriktplattan på sidan. –   Innan klipphöjden ställts in om detta inte kan utföras från  förarplatsen. 26) Håll alltid ett säkerhetsavstånd från den roterande skä- renheten under arbetet på grund av handtagets längd. 27) Sänk gasen innan motorn stannas upp. Stäng av bräns- leförsörjningen efter  att  arbetet slutförts  enligt  instruktio- nerna i bruksanvisningen. 28)  VARNING  –  Vid  förstörelse  eller  olyckor  under  arbe- tet, stäng omedelbart av motorn och ställ maskinen på av- stånd för att inte orsaka er skador. Vid olyckor som medför  kroppsskador, ge omedelbart första hjälpen och kontakta  ett sjukhus för nödvändig vård. Ta noggrant bort eventu- ella rester som kan orsaka materialskador eller skador på  människor eller djur om de inte tas bort. 29)  VARNING  -  Buller-  och  vibrationsnivån  som  anges  i  instruktionsboken är maximala värden vid användning av  maskinen. Användningen av en skärenhet i obalans, en för  hög hastighet, inget underhåll, påverkar väsentligen ljud-  och vibrationsemissioner. Därför måste du använda skydd  mot möjliga skador som beror på en hög ljudnivå och vibra- tionspåkänningar. Förutse ett underhåll av maskinen, bär  hörselskydd och ta pauser under arbetet.

D) UNDERHÅLL OCH FÖRVARING

1)  VARNING! – Lossa kabeln från tändstiftet och läs in- struktionerna innan någon som helst rengöring eller under- håll påbörjas. Bär passande kläder och arbetshandskar i  alla situationer där händerna kan utsättas för risk. 2)   VARNING! – Använd aldrig maskinen med utslitna el- ler skadade delar. Trasiga eller slitna delar måste bytas ut  och får aldrig repareras. Använd endast originalreservde- lar: tillverkaren har inte någon som helst ansvar eller för- pliktelse vid en användning av icke originala och/eller fel- aktiga reservdelar  3) Allt justeringsarbete och underhållsarbete som inte be- skrivs i denna bruksanvisning skall utföras hos er återför- säljare eller en specialiserad serviceverkstad som har till- räckligt med kännedom och nödvändiga verktyg för att ut- föra ett korrekt arbete och genom att bibehålla maskinens  ursprungliga  säkerhet. Ingrepp  som  utförs vid  en  olämp- lig struktur eller av ej kvalicerade personer medför att all  slags garanti, tillverkarens förpliktelse eller ansvar upphör  att gälla. 4) Efter all användning, lossa tändstiftets kabel och kontrol- lera eventuella skador. 5)  Se  till att  muttrar och  skruvar  är  åtdragna  för  att  alltid  ha en maskin under säkra funktionsförhållanden. Ett regel- mässigt underhåll är väsentligt för säkerheten och för att  upprätthålla prestationsnivån. 6)  Kontrollera  regelbundet  att  skruvarna  på  skärenheten  har dragits åt riktigt. 7) Bär arbetshandskar för att hantera skärenheten, monte- ra ner den och montera tillbaka den. 8)  Se  till  att  skärenheten  är  i  balans  när  den  slipas.  Alla  åtgärder  gällande  skärenheten  (nedmontering,  slipning,  återmontering och/eller byte) är tunga arbeten som kräver  en specik kompetens och användning av lämpliga utrust- ningar. Av säkerhetsskäl krävs det därför att de alltid utförs  på en serviceverkstad. 9) Under inställningar av maskinen, var mycket uppmärk- sam för att undvika att ngrarna fångas in mellan skären- heten i rörelse och maskinens fasta delar. 10) Vidrör inte skärenheten förrän kabeln har lossats från  tändstiftet och skärenheten står helt still. Under åtgärder- na på skärenheten, var försiktig eftersom den kan röra sig,  även om tändstiftets kabel är frånkopplad. 11) Kontrollera ofta tömningsskyddet på sidan eller det ba- kre  tömningsskyddet  och  uppsamlingspåsen.  Byt  ut  om  skadade.   12) Byt ut etiketterna med instruktioner och varningsmed- delanden om de är skadade. 13) Ställ tillbaka maskinen i ett område som barn inte kan  tillträda. 14) Förvara aldrig maskinen med bensin i tanken i ett rum  där bensinångorna kan nå en amma,  en  gnista  eller  en  stark värmekälla. 15) Låt motorn kallna innan maskinen ställs undan. 16) För att minska risken för brand, håll motorn, ljuddäm- paren, batterifacket och bensinens förvaringsområde fritt  från  gräs,  blad  eller  överskottsfett.  Töm  alltid  uppsam- lingspåsen  och  lämna  inte behållarna  med  klippt  gräs  in- ne i en lokal.  17) För att minska risk för brand, kontrollera regelbundet att  det inte läcker olja och/eller bensin.  18) Om tanken måste tömmas, gör detta utomhus och med  kall motor.

E) TRANSPORT OCH FÖRFLYTTNING

1) Varje gång som maskinen ska föryttas, lyftas, transpor- teras eller lutas ska du: –   Bära kraftiga arbetshandskar –   Ta tag i maskinen i punkter som ger ett säkert grepp med  tanke på vikten och dess fördelning –   Få hjälp av andra personer med tanke på maskinens vikt  och transportmedlets egenskaper eller platsen på vilken  gräsklipparen ska placeras eller hämtas  –   Se till  att  maskinens rörelse  inte  leder  till bensinläckor,  skador eller sår. 2) Under transporten, spänn fast maskinen med vajrar el- ler kedjor.

1) Miljöskyddet ska vara en betydande aspekt och priori- tet vid användningen av maskinen, till fördel för den civila  samlevnaden och  miljön i  vilken  vi  lever. Undvik att  störa  grannskapet. 2) Följ lokala bestämmelser noggrant för bortskaande av  olja, bensin, batterier, lter, trasiga delar och andra enheterSV - 3 som kan förstöra miljön. Dessa avfall får inte kastas i so- porna utan skall separeras och överlämnas till insamlings- centraler som återvinner materialen. 3) Följ noggrant lokala bestämmelser för bortskaande av  material som nns kvar efter klippningen. 4) När maskinen tas ur drift, lämna inte maskinen i miljön,  utan kontakta en insamlingscentral enligt gällande lokala  förordningar.

Den här maskinen är ett trädgårdsredskap och närmare be- stämt en förarledd gräsklippare Maskinen består huvudsakligen av en motor som aktive- rar en skärenheten som sitter i en kåpa med hjul och ett  handtag. Användaren ska alltid stå bakom handtaget för att köra ma- skinen och aktivera huvudreglagen och därmed på ett sä- kert avstånd från den roterande skärenheten. När använda- ren lämnar maskinen stannar motorn och skärenheten upp  inom några sekunder. Förutsedd användning Den här maskinen har utformats och konstruerats  för att  klippa gräs i trädgårdar och i gräsiga områden beroende  på klippkapaciteten. Maskinen är förarledd. Den här maskinen kan:

• klippa, mala och lägga gräset på marken (”mulching”),

• klippa och tömma gräset på sidan (för förutsedda  maskiner). Typ av användare Den här maskinen är avsedd för användning av konsumen- ter, det vill säga för icke yrkesmässigt bruk. Den här maski- nen är avsedd för ”fritidsbruk”. Felaktig användning Vilken  som  helst  annan  användning  än  den  som  anges  ovan anses som farlig och orsakar kroppsskador och/eller  materialskador.  Följande  anses  som  felaktig  användning  (som exempel, men inte uteslutande): –   transportera personer, barn eller djur på maskinen; –   transportera sig själv på maskinen; –   använda maskinen för att släpa eller skjuta laster; –   använda maskinen för att klippa buskar eller annan ve- getation än gräs; –   maskinen används av era personer; –   sätta på skärenheten i områden utan gräs.

MÄRKPLÅT OCH MASKINENS KOMPONENTER

(se bilden på sida ii) 1.  Ljudeektsnivå 2.  Märkning om överensstämmelse 3.  Tillverkningsår 4.  Typ av gräsklippare 5.  Serienummer 6.  Tillverkarens namn och adress 7.  Artikelnummer 8.   Nominell eekt och maximal hastighet  på motorn 9.  Maskinvikt med tom tank i kg

13.  Skärenhet 14a. Tömningsriktplatta på sidan (där förutsedd) 14b. Tömningsskydd på sidan (där förutsedd)

17. Bromsspak motor/skärenhet 18. Spak för koppling av dragkraft Omedelbart efter att maskinen köpts, skriv in identierings- numren  (3  - 4 - 5) i de  avsedda platserna  på  bruksanvis- ningens sista sida. BESKRIVNING AV SYMBOLERNA SOM STÅR PÅ REGLAGEN (där det förutses) 21.   Långsam

27.   Start motor SÄKERHETSFÖRESKRIFTER - Din gräsklippare ska an- vändas med försiktighet.. För detta syfte har symboler pla- cerats  på  maskinen  vilka  påminner  om  de  huvudsakliga  försiktighetsåtgärderna. Symbolerna förklaras nedan. Det  rekommenderas även att du noggrant läser igenom säker- hetsföreskrifterna i motsvarande kapitel i denna handbok. Byt ut skadade eller oläsliga etiketter. 41.   Varning:  Läs  instruktionsboken  innan  maskinen  an- vänds. 42.   Risk för utkastning. Håll personer utanför arbetsområ- det under användningen. 43.   Risk  för  skärsår.  Skärenhet  i  rörelse.  För  aldrig  in  händer eller fötter  i utrymmet  där skärenheten sitter.  Koppla  från  tändstiftets  hatt  och  läs  instruktionerna  innan något som helst underhåll eller reparation. 46.   Risk för skärsår. Skärenhet. För aldrig in händer eller  fötter i utrymmet där skärenheten sitter. 47.  Varning för varma ytor! BRUKSANVISNING Läs motsvarande instruktionsböcker för motorn och batteriet (i förekommande fall). ANMÄRKNING – Motsvarigheten mellan referenserna i texten och motsvarande figurer (på sidorna iii och föl- jande) anges med numret som står innan varje avsnitt.SV - 4

1. SLUTFÖRA MONTERINGEN

ANMÄRKNING Maskinen kan levereras med vissa kom- ponenter monterade. VARNING! Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaffandet av emballagen ska göras enligt gällande lokala bestämmelser.

• Modeller med elektrisk start med knapp     Sätt i batteriet som tillhandahålls i avsett fack på motorn  (avs 3.2b, “II - III”).

2. BESKRIVNING AV REGLAGEN

ANMÄRKNING Symbolernas betydelse på reglagen för- klaras på de föregående sidorna.

2.2 Bromsspak motor/ skärenhet

Skärenhetens  broms  styrs  av  spaken  (1),  som  ska  hål- las mot handtaget  för att  starta och under gräsklipparens  funktion.  Motorn stannar så fort spaken släpps.  STOP 14356687/2 Säkerhetshandtaget  (OPC)  släpps  =  motorn stannar.

2.3 Spak för dragkraften (i förekommande fall)

På  modellerna  med  dragkraft  körs  gräsklipparen  framåt  med spaken (1) tryckt mot handtaget. Gräsklipparen stannar så fort spaken släpps.  Starten av motorn ska alltid utföras med dragkraften från- kopplad. Aktivering av transmission.  VARNING! För att undvika skada på transmissio- nen, undvik att dra maskinen bakåt med kopplad trans- mission.

2.4 Kommando av hastighetsvariator

(om förutsedd) I modeller med dragkraft reglerar hastighetsvariatorn (om  förutsedd) framåthastigheten. Regleringen uppnås genom att placera spaken (1) enligt in- dikationerna vid spaken. VIKTIGT Ett hastighetsbyte ska göras med motorn igång och med ilagd dragkraft. Vidrör inte variatorns reglage när motorn står still. Den här åt- gärden kan skada variatorn. ANMÄRKNING Om maskinen inte går framåt med regla- get i läge « », ställ styrspaken på « » och ställ den där- efter i läget « ».

2.5 Reglering av skärhöjd

Regleringen av klipphöjden görs med hjälp av motsvaran- de spakar (1).  De fyra hjulen ska ställas in på samma höjd.  UTFÖR ARBETET MED STILLASTÅENDE SKÄRENHET

2.6 Reglering av handtagets

Utför arbetet med stillastående skärenhet.

3.1a Inställning för klippningen och malningen av gräs (funktionen “mulching”): –   På modellerna med möjligt sidoutkast: se till att skyddet  för sidoutkastet (2) har fällts ner och blockerats av säker- hetsspaken (1). 3.1b Inställning för klippningen och tömning av gräs på sidan (där förutsett): –   Tryck  säkerhetsspaken  (1)  och  lyft  skyddet  för  sidout- kastet (2). –   För in tömningsriktplattan på sidan (3) som på guren. –   Stäng tömningsskyddet på sidan (2) så att tömningsrikt- plattan på sidan (3) blockeras. För att ta bort riktplattan för sidoutkastet: –   Tryck  säkerhetsspaken  (1)  och  lyft  skyddet  för  sidout- kastet (2). –   Frigör riktplattan för sidoutkastet (3).

För att starta motorn, följ anvisningarna i motorns hand- bok. 3.2a

• Modeller med manuell start (“I ”) Dra sedan skärenhetens bromsspak (1) mot handtaget och  ryck till med startlinans vridhandtag (2).  3.2b

• Modeller med elektrisk start med knapp (“II - III”) –   Sätt i batteriet som tillhandahålls i avsett fack på motorn  (4); (och följ instruktionerna i motorns instruktionsbok). –  Sätt i nyckeln i botten (i förekommande fall) (5). –  Dra  bromsspaken  för  motorn/skärenheten mot handta- get (1). ANMÄRKNING Motorbromsens/skärenheten spak ska hållas dragen för att undvika ett stopp av motorn. –  Tryck på startknappen och håll ner den tills motorn tänds.  (6).

Gräsmattans yttre förbättras om skärningarna alltid utförs  på samma höjd och alternativt i de två riktningarna. En maskin med MULCHING-system klipper och maler grä- set och fördelar det sedan över gräsmattan. Det är därför  inte nödvändigt att samla upp det klippta gräset. För bättre resultat med MULCHING, se följande: 1.   Klipp  inte  gräset  för  kort.  Klipp  gräset  endast  1/3  av  dess höjd. 2.   Håll ramen alltid riktigt ren (under). 3.   Använd alltid skärenheter som är riktigt vassa. 4.   Undvik att klippa blött gräs. Det samlas lättare under ra- men och gräsklippningens resultat förvärras betydligt.SV - 5 Råd för skötsel av gräsmattan Varje typ av gräs har olika egenskaper och gräsmattan kan  därmed  kräva  olika  skötselsätt.  Läs  alltid  igenom  anvis- ningarna på frönas förpackningar ifråga om klipphöjden, i  förhållande till hur gräset växer i området där arbetet utförs. Kom ihåg att de esta grästyperna består av en stjälk och  ett eller era blad. Om bladen klipps helt, skadas gräsmat- tan och utväxten är svår. I allmänhet kan de följande anvisningarna gälla: –   en  för  låg  klippning  orsakar  hål  och  gallringar på  gräs- mattan, med en “äckig” yta –   under sommaren ska klippningen vara högre för att und- vika en torkning av marken –   klipp inte gräset när det är blött. Det kan minska skären- hetens eekt och gräset klistrar sig fast och medför hål  i gräsmattan. –   för speciellt högt gräs ska den första klippningen göras  på  maskinens  högsta  höjd,  följt  av  en  andra  klippning  med två eller tre dagars mellanrum.

Då  arbetet  avslutats,  släpp  bromsspaken  (1)  och  koppla  från tändstiftets hatt (2). 

• Modeller med elektrisk start med knapp      Tryck  på  tungan  (5)  och  avlägsna  nyckeln  för  bekräf- telse (4). VÄNTA TILLS SKÄRENHETEN STANNAT UPP innan du utför något som helst ingrepp.

4. LÖPANDE UNDERHÅLL

Förvara gräsklipparen på torr plats. VIKTIGT Ett regelbundet och noggrant underhåll, som ut- förs minst varje år, måste utföras för att bibehålla maskinens säkerhetsnivåer och ursprungliga prestationer. Alla regleringar eller underhåll ska utföras med avstängd  motor med tändstiftets kabel urkopplad. 1)   Bär kraftiga arbetshandskar innan någon som helst ren- göring, underhåll eller reglering på maskinen. 2)   Rengör maskinen efter varje klippning. Ta bort gräsres- terna och lera som samlats inuti chassit för att undvika  att de kan göra nästa start svår då de torkat. 3)  Lackeringen  inuti  chassit  kan  lossna  på  grund  av  det  klippta gräsets nötande verkan. I detta fall ska lackering- en retuscheras med rostskyddsfärg för att förhindra att  rost bildas vilket kan fräta metallen. 4)   För  att  komma  åt  den  invändiga  delen,  luta  maskinen  endast åt det håll som anges i motorns bruksanvisning  och följ motsvarande anvisningar. Se till att maskinen är  stabil innan någon som helst åtgärd utförs. 5)   Undvik  att  hälla  bensin  på  motorns  eller  maskinens  plastdelar för att undvika skada på dessa. Torka ome- delbart av bensin som eventuellt spillts. Garantin täcker  inte plastdelar som skadats av bensin. 6)  På modeller med AVS:  Vid  onormala  vibrationer  i  handtaget, kontrollera de vibrationsdämpande hylsorna  och kontakta din återförsäljare. 7)  För att garantera en korrekt funktion och varaktighet re- kommenderas det att regelbundet byta motoroljan i de  intervaller som anges i motorns instruktionsbok.        Tömningen av oljan kan utföras på ett specialiserat cen- ter, eller genom att suga upp den från påfyllningsöpp- ningen med hjälp av en spruta. Kom ihåg att åtgärden  kanske måste utföras era gånger för att säkerställa att  motorhuset har tömts riktigt. Se till att olja fylls på innan maskinen används på nytt. VIKTIGT Använd aldrig högtrycksvatten.

4.1 Skydd för skärenheten

Varje ingrepp på skärenheten ska utföras hos serviceverk- stad som har lämpliga utrustningar.På denna maskin förut- ses en användning av skärenheten med koden som anges  i tabellen på sidan vi. Med tanke på produktens utveckling, kan den ovannämnda  skärenheten ersättas med andra, med liknande egenska- per ifråga om utbytbarhet och funktionssäkerhet. 

4.2 Reglering av dragkraften

• Modell 474:      På modeller med dragkraft, ta bort skyddet (1) en eller två  gånger om året genom att lossa på skruvarna (2). Använd  en borste eller tryckluft, utför en noggrann rengöring och  ta bort gräs eller smuts i området för transmission och  remmen. Montera alltid tillbaka skyddet (1).

• Modell 504:      På  modeller  med dragkraft,  ta  bort  skyddet  (1)  en  eller  två gånger om året genom att lossa på skruvarna (2) och  haka loss  fästanordningarna  (3).  Använd en borste el- ler tryckluft och utför en noggrann rengöring och ta bort  gräs eller smuts i området för transmission och remmen.  Montera alltid tillbaka skyddet (1).

4.3 Laddning av batteriet (i förekommande fall)

• Modeller med elektrisk start med knapp      För instruktioner gällande batterilivet, laddning, förva- ring och underhåll av batteriet, följ instruktionerna som  ges i motorns instruktionsbok.

4.4 Reglering av variatorns kabel (om förutsedd)

Den  här  regleringen  krävs  när  spaken  (1)  inte  förblir  i  lä- get « ». Med spaken (1) i läget « », vrid stiftet (2) för kabeln i rikt- ningen som anges av pilen tills spaken förblir i position. VIKTIGT Regleringen ska utföras med släckt motor.

När maskinen ska ställas undan:

1. Starta motorn utomhus och håll den i rörelse i minst till 

stopp så att all bränsle i förgasaren används

2. kontrollera maskinens skick;

3. ställa undan maskinen:

• skyddad mot väder och vind

• på en plats utom räckhåll för barn

• Se till att nycklar eller verktyg som använts för  underhållsarbetet tagits bort.SV - 6

Felsökning ... Orsak Åtgärd

1. Den bensindrivna gräsklipparen fungerar inte

Det finns ingen olja eller bensin i motorn Kontrollera olje- och bensinnivåerna Tändstiftet och filtret är inte i gott skick Gör rent tändstiftet och  filtret som kan vara  smutsiga eller byt ut dem Bensinen har inte tömts  från gräsklipparen sedan  slutet av förra säsongen Flottören kan vara  blockerad. Luta  gräsklipparen på  förgasarens sida

2. Gräset är svårt att klippa

Skärenheten är inte i gott  skick Slipa skärenheten eller byt  ut den

3. Maskinen börjar att vibrera på ett onormalt sätt

Skada eller lösa delar Stäng av maskinen och  koppla ur tändstiftets kabel Kontrollera om det finns  skador Kontrollera om det finns  lösa delar och dra åt dem Utför kontroller, byten  eller reparationer på en serviceverkstad Vid  tvivel  eller  problem,  tveka  inte  att  kontakta  närmaste  serviceverkstad eller din återförsäljare.TR - 1

EG-försäkran om överensstämmelse (Maskindirektiv 2006/42//EG, bilaga II, de la)

2. Försäkrar på eget ansvar att maskinen: Förarledd

gräsklippare / gräsklippning a) Typ / Basmodell c) Serienummer d) Motor: förbränningsmotor

3. Överensstämmer med föreskrifterna i direktivet

g) Uppmätt ljudeffektnivå h) Garanterad ljudeffektnivå

n) Auktoriserad person för upprättandet av den tekniska dokumentationen: o) Ort och datum DA (Oversættelse af den originale brugsanvisning)
