NÁVOD NA OBSLUHU Multiclip 547 D STIGA

• Ohľadne uvedeného parametra  vychádzajte z hodnoty uvedenej na  identikačnom štítku stroja.

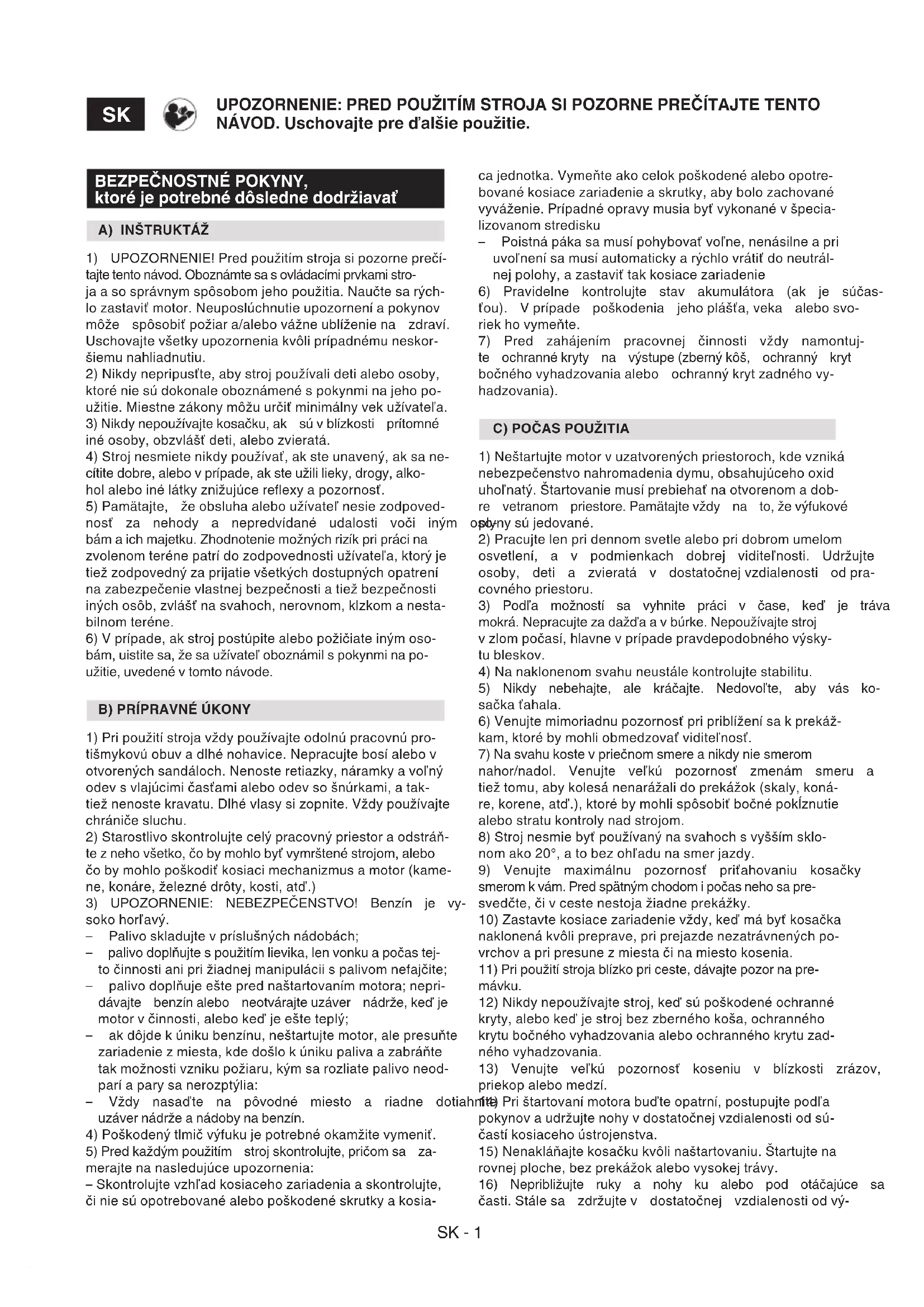

1)  UPOZORNENIE! Pred použitím stroja si pozorne prečí- tajte tento návod. Oboznámte sa s ovládacími prvkami stro- ja a so správnym spôsobom jeho použitia. Naučte sa rých- lo zastaviť motor. Neuposlúchnutie upozornení a pokynov  môže  spôsobiť požiar a/alebo vážne ublíženie na  zdraví.   Uschovajte všetky upozornenia kvôli prípadnému neskor- šiemu nahliadnutiu.  2) Nikdy nepripusťte, aby stroj používali deti alebo osoby,  ktoré nie sú dokonale oboznámené s pokynmi na jeho po- užitie. Miestne zákony môžu určiť minimálny vek užívateľa. 3) Nikdy nepoužívajte kosačku, ak  sú v blízkosti  prítomné  iné osoby, obzvlášť deti, alebo zvieratá.  4) Stroj nesmiete nikdy používať, ak ste unavený, ak sa ne- cítite dobre, alebo v prípade, ak ste užili lieky, drogy, alko- hol alebo iné látky znižujúce reexy a pozornosť. 5) Pamätajte,  že obsluha alebo užívateľ nesie zodpoved- nosť  za  nehody  a  nepredvídané  udalosti  voči  iným  oso- bám a ich majetku. Zhodnotenie možných rizík pri práci na  zvolenom teréne patrí do zodpovednosti užívateľa, ktorý je  tiež zodpovedný za prijatie všetkých dostupných opatrení  na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti  iných osôb, zvlášť na svahoch, nerovnom, klzkom a nesta- bilnom teréne. 6) V prípade, ak stroj postúpite alebo požičiate iným oso- bám, uistite sa, že sa užívateľ oboznámil s pokynmi na po- užitie, uvedené v tomto návode. 

1) Pri použití stroja vždy používajte odolnú pracovnú pro- tišmykovú obuv a dlhé nohavice. Nepracujte bosí alebo v  otvorených sandáloch. Nenoste retiazky, náramky a voľný  odev s vlajúcimi časťami alebo odev so šnúrkami, a tak- tiež nenoste kravatu. Dlhé vlasy si zopnite. Vždy používajte  chrániče sluchu. 2) Starostlivo skontrolujte celý pracovný priestor a odstráň- te z neho všetko, čo by mohlo byť vymrštené strojom, alebo  čo by mohlo poškodiť kosiaci mechanizmus a motor (kame- ne, konáre, železné drôty, kosti, atď.) 3)  UPOZORNENIE:  NEBEZPEČENSTVO!  Benzín  je  vy- soko horľavý. –   Palivo skladujte v príslušných nádobách; –   palivo doplňujte s použitím lievika, len vonku a počas tej- to činnosti ani pri žiadnej manipulácii s palivom nefajčite; –   palivo doplňuje ešte pred naštartovaním motora; nepri- dávajte  benzín alebo  neotvárajte uzáver  nádrže, keď je  motor v činnosti, alebo keď je ešte teplý; –   ak dôjde k úniku benzínu, neštartujte motor, ale presuňte  zariadenie z miesta, kde došlo k úniku paliva a zabráňte  tak možnosti vzniku požiaru, kým sa rozliate palivo neod- parí a pary sa nerozptýlia: –   Vždy  nasaďte  na  pôvodné  miesto  a  riadne  dotiahnite  uzáver nádrže a nádoby na benzín. 4) Poškodený tlmič výfuku je potrebné okamžite vymeniť. 5) Pred každým použitím  stroj skontrolujte, pričom sa  za- merajte na nasledujúce upozornenia: – Skontrolujte vzhľad kosiaceho zariadenia a skontrolujte,  či nie sú opotrebované alebo poškodené skrutky a kosia-

UPOZORNENIE: PRED POUŽITÍM STROJA SI POZORNE PREČÍTAJTE TENTO NÁVOD. Uschovajte pre ďalšie použitie. ca jednotka. Vymeňte ako celok poškodené alebo opotre- bované kosiace zariadenie a skrutky, aby bolo zachované  vyváženie. Prípadné opravy musia byť vykonané v špecia- lizovanom stredisku –   Poistná páka sa musí pohybovať voľne, nenásilne a pri  uvoľnení sa musí automaticky a rýchlo vrátiť do neutrál- nej polohy, a zastaviť tak kosiace zariadenie 6)  Pravidelne  kontrolujte  stav  akumulátora  (ak  je  súčas- ťou).  V prípade  poškodenia  jeho plášťa, veka  alebo svo- riek ho vymeňte. 7)  Pred  zahájením  pracovnej  činnosti  vždy  namontuj- te  ochranné kryty  na  výstupe (zberný kôš,  ochranný  kryt  bočného vyhadzovania alebo  ochranný kryt zadného vy- hadzovania).

1) Neštartujte motor v uzatvorených priestoroch, kde vzniká  nebezpečenstvo nahromadenia dymu, obsahujúceho oxid  uhoľnatý. Štartovanie musí prebiehať na otvorenom a dob- re  vetranom  priestore. Pamätajte vždy  na  to, že výfukové  plyny sú jedované.  2) Pracujte len pri dennom svetle alebo pri dobrom umelom  osvetlení,  a  v  podmienkach  dobrej  viditeľnosti.  Udržujte  osoby,  deti  a  zvieratá  v  dostatočnej vzdialenosti  od pra- covného priestoru. 3)  Podľa  možností  sa  vyhnite  práci  v  čase,  keď  je  tráva  mokrá. Nepracujte za dažďa a v búrke. Nepoužívajte stroj  v zlom počasí, hlavne v prípade pravdepodobného výsky- tu bleskov. 4) Na naklonenom svahu neustále kontrolujte stabilitu. 5)  Nikdy  nebehajte,  ale  kráčajte.  Nedovoľte,  aby  vás  ko- sačka ťahala. 6) Venujte mimoriadnu pozornosť pri priblížení sa k prekáž- kam, ktoré by mohli obmedzovať viditeľnosť.  7) Na svahu koste v priečnom smere a nikdy nie smerom  nahor/nadol.  Venujte  veľkú  pozornosť  zmenám  smeru  a  tiež tomu, aby kolesá nenarážali do prekážok (skaly, koná- re, korene, atď.), ktoré by mohli spôsobiť bočné pokĺznutie  alebo stratu kontroly nad strojom. 8) Stroj nesmie byť používaný na svahoch s vyšším sklo- nom ako 20°, a to bez ohľadu na smer jazdy.   9)  Venujte  maximálnu  pozornosť  priťahovaniu  kosačky  smerom k vám. Pred spätným chodom i počas neho sa pre- svedčte, či v ceste nestoja žiadne prekážky. 10) Zastavte kosiace zariadenie vždy, keď má byť kosačka  naklonená kvôli preprave, pri prejazde nezatrávnených po- vrchov a pri presune z miesta či na miesto kosenia. 11) Pri použití stroja blízko pri ceste, dávajte pozor na pre- mávku. 12) Nikdy nepoužívajte stroj, keď sú poškodené ochranné  kryty, alebo keď je stroj bez zberného koša, ochranného  krytu bočného vyhadzovania alebo ochranného krytu zad- ného vyhadzovania.  13)  Venujte  veľkú  pozornosť  koseniu  v  blízkosti  zrázov,  priekop alebo medzí.  14) Pri štartovaní motora buďte opatrní, postupujte podľa  pokynov a udržujte nohy v dostatočnej vzdialenosti od sú- častí kosiaceho ústrojenstva. 15) Nenakláňajte kosačku kvôli naštartovaniu. Štartujte na  rovnej ploche, bez prekážok alebo vysokej trávy.  16)  Nepribližujte  ruky  a  nohy  ku  alebo  pod  otáčajúce  sa  časti. Stále sa  zdržujte v  dostatočnej  vzdialenosti od vý-SK - 2 stupného otvoru. 17)  Nedvíhajte  alebo  neprevážajte  kosačku,  ak  je  motor  v chode. 18)  Nevykonávajte  neoprávnené  zásahy  do  bezpečnost- ných zariadení, ani ich nevyradzujte z činnosti. 19)  Nemeňte nastavenie motora a nedovoľte, aby dosiahol  príliš vysoké otáčky. 20)  Nedotýkajte  sa častí  motora,  ktoré  sa  počas  použitia  ohrievajú. Hrozí riziko popálenia! 21) Pri  modeloch s pohonom pred naštartovaním motora  vyraďte náhon na kolesá. 22) Používajte len príslušenstvo schválené výrobcom stro- ja. 23)  Nepoužívajte  stroj  keď  príslušenstvo/nástroje  nie  sú  namontované v určených miestach.  24) Vyraďte kosiace zariadenie, zastavte motor a odpojte  napájací kábel (a uistite sa, že všetky pohybujúce sa časti  sú úplne zastavené): –   Počas prepravy stroja; –   Ak ho nechávate bez dozoru. Pri modeloch s elektrickým  štartovaním taktiež vytiahnite kľúč; –   pred odstraňovaním príčin zablokovania alebo pred uvoľ- nením upchatého vyhadzovacieho kanálu; –   pred kontrolou, čistením alebo prácou na stroji; –   po zásahu cudzieho predmetu. Pred opätovným použi- tím stroja skontrolujte rozsah prípadného poškodenia a  vykonajte potrebné opravy.  25) Vyraďte kosiace zariadenie a zastavte motor: –   Pred doplňovaním paliva; –   Pri  každom  odložení  alebo  spätnom  nasadení  zberné- ho koša; –   pri každom odložení alebo spätnom nasadení vychyľova- ča bočného vyhadzovania; –   pred výškovým nastavením, keď nemôže byť vykonané  z miesta obsluhy. 26)  Počas práce  dodržujte bezpečnostnú vzdialenosť od  otáčajúceho sa kosiaceho zariadenia, vymedzenú dĺžkou  rukoväte. 27) Pred zastavením motora uberte plyn. Po ukončení prá- ce zatvorte prívod paliva podľa pokynov uvedených v ná- vode. 28)  UPOZORNENIE  –  V  prípade  zlomenia  alebo  nehody  počas  pracovnej  činnosti  okamžite  zastavte  motor  a  od- diaľte  stroj,  aby  sa  zabránilo  ďalším  škodám;  v  prípade  poranenia tretích osôb okamžite podajte vhodnú prvú po- moc  a  navštívte  zdravotné  Stredisko  ohľadne  potrebné- ho ošetrenia. Odstráňte akúkoľvek sutinu, ktorá by mohla  spôsobiť škody a poraniť osoby alebo zvieratá, ponecha- ných bez dozoru. 29) UPOZORNENIE  – Úrovne hluku  a vibrácií, uvedené  v  tomto návode, predstavujú maximálne hodnoty počas po- užitia stroja. Nevyvážené kosiace zariadenie, príliš vysoká  rýchlosť pohybu a nedostatočná údržba výrazne ovplyvňu- jú akustické emisie a vibrácie. Preto je potrebné prijať pre- ventívne opatrenia na odstránenie možných škôd, spôso- bených vysokým hlukom a namáhaním v dôsledku vibrácií;  vykonávajte pravidelnú údržbu stroja, používajte chrániče  sluchu a popri pracovnej činnosti si doprajte oddych.

D) ÚDRŽBA A SKLADOVANIE

1) UPOZORNENIE! – Pred každým čistením alebo údržbou  stroja vyberte kľúč zapaľovania a prečítajte si príslušné po- kyny. Pri všetkých operáciách nebezpečných pre ruky, po- užívajte vhodný odev a pracovné rukavice. 2)  UPOZORNENIE!  –  Nikdy  nepoužívajte  stroj,  ktorý  má  opotrebované alebo poškodené časti. Chybné alebo opot- rebované  časti  musia  byť  nahradené  a  nikdy  nesmú  byť  opravované.  Používajte  len  originálne  náhradné  diely:  Použitie  neoriginálnych  a/alebo  nesprávne  namontova- ných  náhradných  dielov  negatívne  ovplyvní  bezpečnosť  stroja  a  môže  spôsobiť  nehody  alebo  ublíženie  na  zdra- ví,  a  zbavuje  Výrobcu  akejkoľvek  povinnosti  alebo  zod- povednosti. 3)  Všetky úkony  údržby  a  nastavovania,  ktoré  nie  sú  po- písané  v  tomto  návode,  musia  byť  vykonávané  vaším  Predajcom alebo  Špecializovaným strediskom, ktoré dis- ponuje potrebnými znalosťami a vybavením, potrebným na  správne vykonanie uvedených úkonov, pri dodržaní pôvod- nej bezpečnostnej úrovne stroja. Úkony vykonávané v ne- autorizovaných dielňach alebo úkony vykonávané nekva- likovaným personálom budú mať za následok ukončenie  platnosti  Záruky  a  zrušenie  akejkoľvek  povinnosti  alebo  zodpovednosti Výrobcu. 4) Po každom použití odpojte káble sviečky a skontrolujte  prípadné škody. 5) Pravidelne kontrolujte dotiahnutie skrutiek a matíc, aby  ste  si  mohli  byť  stále  istí  bezpečnou  činnosťou  stroja.  Pravidelná údržba je základ pre bezpečnosť a pre zacho- vanie pôvodných vlastností. 6) Pravidelne kontrolujte, či sú skrutky kosiaceho zariade- nia správne dotiahnuté. 7) Pri manipulácii s kosiacim zariadením, pri jeho demon- táži alebo spätnej montáži používajte pracovné rukavice. 8) Pri brúsení kosiaceho zariadenia dbajte na jeho vyváže- nie. Všetky úkony, týkajúce sa kosiaceho zariadenia (de- montáž, ostrenie, vyváženie, spätná montáž a/alebo výme- na) predstavujú veľmi náročné práce, ktoré vyžadujú špeci- cké znalosti a použitie vhodného náradia; z bezpečnost- ných dôvodov je preto potrebné, aby boli vždy vykonané v  špecializovanom stredisku. 9) Počas nastavovania stroja si dávajte pozor, aby vám ne- uviazli  prsty  medzi  pohybujúce  sa  kosiace  zariadenie  a  pevné časti stroja. 10) Nedotýkajte sa kosiaceho zariadenia, kým nie je odpo- jený kábel sviečky a kým kosiace zariadenie nie je úplne  zastavené.  Počas  údržby  kosiaceho zariadenia majte na  pamäti, že kosiace zariadenie sa môže pohybovať, aj keď  je kábel sviečky odpojený. 11) Pravidelne kontrolujte ochranný kryt bočného vyhadzo- vania, ochranný kryt zadného vyhadzovania alebo zberný  kôš. V prípade poškodenia ich vymeňte.   12) Poškodené výstražné štítky s pokynmi a varovaniami  vymeňte za nové. 13) Stroj odkladajte na miesto, ktoré nie je prístupné deťom. 14) Neskladujte stroj s benzínom v nádržke v miestnosti,  kde by sa benzínové výpary mohli vznietiť od plameňa, is- kier alebo silného zdroja tepla. 15)  Pred  umiestnením  stroja  v  akomkoľvek  priestore  ne- chajte motor vychladnúť. 16) Aby ste znížili riziko požiaru, očistite pred uskladnením  motor, výfuk, priestor pre uloženie akumulátora a priestor  na skladovanie benzínu od zvyškov trávy, listov a preby- točného maziva. Vyprázdnite zberný kôš a nádoby s trávou  nenechávajte vo vnútri miestnosti.  17) Pre zníženie rizika požiaru pravidelne kontrolujte, či ne- dochádza k únikom oleja a/alebo paliva.  18) Ak je potrebné vyprázdniť nádrž, tento úkon vykonávaj- te vždy vonku a keď je motor studený.

E) PREPRAVA A MANIPULÁCIA

1) Pri každej manipulácii so strojom, pri jeho dvíhaní, pre- prave alebo nakláňaní je potrebné:SK - 3 –   Použiť hrubé pracovné rukavice; –   uchopiť  stroj  v  miestach,  ktoré  umožňujú  bezpečné  uchopenie  a mať pritom  na pamäti  jeho  hmotnosť  a jej  rozloženie; –   požiadať potrebné množstvo osôb, odpovedajúce hmot- nosti stroja a vlastnostiam dopravného prostriedku ale- bo miesta, na ktorom dochádza k jeho umiestneniu ale- bo dvíhaniu.  –   Uistiť sa, že pri pohybe stroja nedochádza k úniku benzí- nu, ku vzniku škôd alebo k zraneniu. 2) Počas prepravy náležite  zaistite stroj lanami alebo re- ťazami.

G) OCHRANA ŽIVOTNÉHO PROSTREDIA

1)  Ochrana  životného  prostredia  musí  predstavovať  vý- znamný a prioritný aspekt použitia stroja, v prospech civil- ného občianskeho  spolunažívania  a  prostredia, v ktorom  žijeme.  Dbajte  na to,  aby  ste  používaní  stroja  nerušili  va- šich susedov. 2) Dôkladne dodržujte miestne normy  pre likvidáciu oba- lov, olejov, benzínu, ltrov, opotrebovaných súčastí alebo  akýchkoľvek látok so silným dopadom na životné prostre- die; tieto odpadky nesmú byť odhodené do bežného odpa- du, ale musia byť separované a odovzdané do príslušných  zberných stredísk, ktoré zabezpečia recykláciu materiálov. 3) Dôsledne dodržujte miestne predpisy, týkajúce sa mate- riálu vzniknutého kosením. 4) Pri vyraďovaní stroja z prevádzky ho nenechávajte voľ- ne v prírode, ale obráťte sa na zberné stredisko v súlade s  platnými miestnymi predpismi

Tento stroj  je  určený  pre práce  v záhrade a konkrétne  sa  jedná o kosačku so stojacou obsluhou. K hlavným častiam stroja patrí motor, ktorý uvádza do čin- nosti kosiace zariadenie uložené v ochrannom kryte, kole- sá a rukoväť.  Obsluha  je  schopná  obsluhovať  stroj  a  používať  hlavné  ovládacie  prvky  tak,  že  sa  bude  vždy  zdržiavať  za  ruko- väťou, a tak bude vždy v bezpečnej vzdialenosti od otáča- júceho sa kosiaceho  zariadenia. Ak sa obsluha od stroja  vzdiali,  motor  a  kosiace  zariadenie  sa  zastavia  priebehu  niekoľkých sekúnd. Určené použitie Tento stroj bol navrhnutý a vyrobený pre kosenie trávy v zá- hradách a na trávnatých porastoch, vykonávané stojacou  obsluhou, v rozsahu úmernom kapacite kosenia. Tento stroj môže:

• kosiť trávu, posekať ju nadrobno a nechať ju na teréne  (mulčovanie);

• kosiť trávu a vyhadzovať ju bočným vyhadzovacím otvorom (pre stroje, ktoré sú k tomu uspôsobené). Druh užívateľov Tento  stroj  je  určený  na  pre  spotrebiteľov  –  neprofesio- nálnych  užívateľov.  Tento  stroj  je  určený  pre  „domácich  majstrov“. Nevhodné použitie Akékoľvek  iné  použitie,  ako je  uvedené  vyššie,  môže  byť  nebezpečné a môže spôsobiť ublíženie na zdraví osôb a/ alebo škody na majetku. Za nevhodné použitie sa považu- je (napríklad, ale nielen): –   Prepravovanie osôb, detí alebo zvierat; –   prevážanie sa na stroji; –   používanie stroja na ťahanie alebo tlačenie nákladov; –   používanie stroja na úpravu živých plotov alebo na kose- nie netrávnatých porastov; –   používanie stroja viac ako jednou osobou; –   uvedenie kosiaceho zariadenia do činnosti na miestach  bez trávnatého porastu. IDENTIFIKAČNÝ ŠTÍTOK A ČASTI STROJA (viď obrázky na str. ii) 1.  Úroveň akustického výkonu 2.  Označenie zhody  3.  Rok výroby 4.  Typ kosačky 5.  Výrobné číslo 6.  Názov a adresa Výrobcu 7.  Kód Výrobku 8.   Menovitý výkon a maximálna rýchlosť  činnosti motora 9.  Hmotnosť stroja s prázdnou nádržou v kg 11.  Skriňa

14a. Vychyľovač bočného vyhadzovania (ak je súčasťou) 14b. Ochranný kryt bočného vyhadzovania  (ak je súčasťou) 15.  Rukoväť

16. Variátor rýchlosti

17.  Páka brzdy motora / kosiace zariadenie 18.  Páka pre zaradenie náhonu Bezprostredne  po  zakúpení  stroja  si  zapíšte  identikač- né čísla (3 - 4 - 5) na príslušné miesto na poslednej stra- ne návodu. POPIS SYMBOLOV UVEDENÝCH NA OVLÁDACÍCH PRVKOCH (ak sú súčasťou) 21.   P o m a l y 22.   Rýchlo 23.   S ý t i č 24.   Zastavenie motora 25.   Zaradený náhon 26.   Kľudová poloha 27.   Štartovanie motora BEZPEČNOSTNÉ NARIADENIA - Vaša kosačka musí byť  používaná  bezpečným  spôsobom.  Za  týmto  účelom  boli  na stroji umiestnené symboly, ktoré vás majú upozorniť na  základné opatrenia, spojené s jeho použitím. Význam jed- notlivých symbolov je nasledujúci. Ďalej vám odporúčame  pozorne si prečítať bezpečnostné pokyny uvedené v prís-SK - 4 lušnej kapitole tohto návodu. Vymeňte poškodené alebo nečitateľné štítky. 41.   Upozornenie: Pred použitím stroja si prečítajte návod  na použitie. 42.   Riziko vymrštenia. Počas použitia  zariadenia sa  mu- sia  nepovolané  osoby  zdržiavať  mimo  pracovného  priestoru. 43.   Riziko porezania. Pohybujúce sa kosiace zariadenie.  Nevkladajte nikdy ruky ani nohy do priestoru uloženia  kosiaceho zariadenia. Pred akoukoľvek údržbou alebo  opravou odpojte konektor zapaľovacej sviečky a prečí- tajte si príslušné pokyny.

Informácie ohľadne motora a akumulátora (ak je sú- časťou) si prečítajte v príslušných návodoch na po- užitie. POZNÁMKA - Vzťah medzi odkazmi uvedenými v texte a príslušnými obrázkami (uvedenými na strane iii a na nasledujúcich stranách) je daný číslom pred názvom každého odseku.

1. UKONČENIE MONTÁŽE

POZNÁMKA Stroj môže byť dodaný s niektorými časťami už namontovanými. UPOZORNENIE! Stroj musí byť rozbalený a zmon- tovaný na rovnej a pevnej ploche, s dostatočným priestorom pre manipuláciu so strojom a s obalmi a tak- tiež s ohľadom na použité náradie. Obaly musia byť zlikvidované v súlade s platnými miest- nymi predpismi.

1.2 Pripojenie akumulátora

• Modely s elektrickým štartovaním pomocou tlačidla      Vložte dodaný akumulátor  do  príslušného  priestoru  na  motore (ods. 3.2b, “II - III”).

2. POPIS OVLÁDACÍCH PRVKOV

POZNÁMKA Význam symbolov, uvedených na ovláda- cích prvkoch, je vysvetlený na predchádzajúcich stranách.

2.2 Páka brzdy motora / kosiace zariadenie

Brzda kosiaceho  zariadenia  je  ovládaná pákou  (1), ktorá  musí byť počas štartovania a počas činnosti kosačky pri- držiavaná k rukoväti.  Pri uvoľnení páky dôjde k zastaveniu motora.  STOP 14356687/2 Páka  OPC  (páka  na  kontrolu  prítom- nosti  operátora)  je  uvoľnená:  motor  sa zastaví.

2.3 Páka pre zaradenie náhonu (ak je súčasťou)

Pri modeloch s pohonom sa pohyb kosačky dopredu zaha- juje posunutím páky (1) smerom k rukoväti. Kosačka sa zastaví po uvoľnení páky.  Štartovanie motora musí byť vykonané vždy s vyradeným  náhonom. Náhon je aktívny.  UPOZORNENIE! Aby sa zabránilo poškodeniu pre- vodovky, neťahajte stroj dozadu pri zaradenom náhone.

2.4 Ovládanie variátora rýchlosti (ak je súčasťou)

Pri modeloch s pohonom, variátor rýchlosti (ak je súčasťou)  umožňuje nastaviť rýchlosť pohybu dopredu. Nastavenie sa vykonáva presunutím páky (1) podľa poky- nov uvedených v blízkosti páky. DÔLEŽITÁ INF. Prechod z jednej rýchlosti na druhú mu- sí byť vykonaný pri zapnutom motore a zaradenom náhone. Nedotýkajte sa ovládania variátora pri zastavenom motore. Tento úkon by mohol variátor poškodiť. POZNÁMKA Keď pri ovládaní v polohe « » nedochá- dza k rozjazdu stroja, stačí presunúť ovládaciu páku do po- lohy « » a hneď ju zas presunúť späť do polohy « ».

2.5 Nastavenie výšky kosenia

Výška kosenia  sa  nastavuje  prostredníctvom príslušných  pák (1).  Štyri kolesá musia byť nastavené do rovnakej výšky. 

Vykonajte uvedený úkon pri zastavenom kosiacom zariadení.

3.1a Príprava pre kosenie trávy a jej posekanie nadrobno (funkcia mulčovania) –   Pri modeloch s možnosťou bočného vyhadzovania: uis- tite  sa,  že  ochranný  kryt  bočného  vyhadzovania  (2)  je  spustený a zaistený poistnou pákou (1). 3.1b Príprava pre kosenie trávy a jej bočné vyha- dzovanie (ak je súčasťou) –  Mierne zatlačte poistnú páku (1) a nadvihnite ochranný  kryt bočného vyhadzovania  (2). –   Vložte vychyľovač bočného vyhadzovania (3); postupujte  pritom podľa obrázka. –   Zatvorte  ochranný kryt bočného vyhadzovania (2) tak,  aby bol vychyľovač bočného vyhadzovania (3) zaistený. Pri demontáži vychyľovač bočného vyhadzovania: –  Mierne zatlačte poistnú páku (1) a nadvihnite ochranný  kryt bočného vyhadzovania  (2). –  Odpojte vychyľovač bočného vyhadzovania (3).

3.2 Štartovanie motora

Pri štartovaní postupujte podľa pokynov uvedených v ná- vode k motoru.SK - 5 3.2a

• Modely s manuálnym štartovaním (“I”) Pritiahnite  páku  brzdy  kosiaceho  zariadenia  (1)  smerom  k rukoväti a rázne potiahnite za rukoväť štartovacieho lan- ka (2).  3.2b

• Modely s elektrickým štartovaním pomocou tla- čidla (“II - III”) –   Vložte dodaný akumulátor do príslušného  priestoru  na  motore (4); (postupujte podľa pokynov uvedených v ná- vode k motoru). –  Úplne zasuňte bezpečnostný kľúč (ak je súčasťou) (5). –  Potiahnite  páku  brzdy  motora  /  kosiaceho  zariadenia  smerom k rukoväti (1). POZNÁMKA Páka brzdy motora / kosiaceho zariadenia musí zostať zatiahnutá, aby nedošlo k zastaveniu motora. –  Stlačte štartovacie tlačidlo a držte ho stlačené až do za- pnutia motora (6).

Vzhľad trávnika sa vylepší, ak bude pri každom prechode  kosený na rovnakú výšku a striedavo v dvoch smeroch. Stroj vybavený systémom „MULCHING“ kosí trávu, rozse- káva ju na drobno a rozhadzuje ju po trávniku. Preto nie je  potrebné pokosenú trávu zbierať. Na dosiahnutie čo najlepších výsledkov pri použití systému  „MULCHING“ dodržuje nasledovné pokyny: 1.   Nekoste  príliš  krátku  trávu.  Koste  trávu  len  do  1/3  jej  výšky. 2.   Udržujte skriňu stále dokonale čistú (zospodu). 3.   Vždy  používajte  len  riadne  naostrené  kosiace  zaria- denie. 4.   Nekoste mokrú trávu. Táto sa ľahšie hromadí pod skri- ňou a výsledkom je výrazne horšia kvalita kosenia. Rady pre starostlivosť o trávnik Každý druh trávy sa vyznačuje inými vlastnosťami, a pre- to je potrebné starať sa o trávnik rôznymi spôsobmi; vždy  si  prečítajte  pokyny  uvedené  v  baleniach  osív,  týkajúce  sa výšky kosenia vzhľadom k podmienkam rastu v danej  oblasti. Je potrebné mať neustále na pamäti, že väčšia časť trávy  sa  skladá  zo  stebla  a  jedného  alebo  viacerých  listov. Pri  úplnom odseknutí listov dôjde k poškodeniu trávnika a ob- novenie rastu bude oveľa náročnejšie. Vo všeobecnosti platia nasledujúce pokyny: –   Príliš nízke  kosenie spôsobuje vytrhávanie  a  preriede- nie  trávnatého  porastu,  charakteristické    „škvrnitým“  vzhľadom; –   v  lete  musí  byť  kosenie  vyššie,  aby  sa  zabránilo  vysu- šeniu terénu; –   nekoste mokrú trávu; mohlo by to spôsobiť zníženie účin- nosti následkom zachytávania trávy na kosiacom zaria- dení a vytrhávania trávnatého porastu; –   v prípade príliš vysokej trávy je vhodné najprv kosiť s ma- ximálnou dovolenou výškou stroja a potom kosiť až po  dvoch alebo troch dňoch.

3.4 Ukončenie pracovnej činnosti

Po  ukončení pracovnej činnosti  uvoľnite  páku  (1) brzdy  a  odpojte konektor sviečky (2). 

• Modely s elektrickým štartovaním pomocou tlačidla      Stlačte jazýček (5) a vyberte kľúč podmieňovacieho sig- nálu (4).  Pred  vykonaním  akéhokoľvek  zásahu  VYČKAJTE  NA  ZASTAVENIE KOSIACEHO ZARIADENIA.

Kosačku skladujte na suchom mieste. DÔLEŽITÁ INF. Pravidelná a dôsledná údržba je nevy- hnutným predpokladom pre dlhodobé zachovanie pôvodnej bezpečnostnej úrovne a výkonu stroja a musí byť vykonaná najmenej raz ročne. Akékoľvek  nastavovanie  alebo  údržba  musí  byť  vykona- ná pri zastavenom motore, s odpojeným káblom sviečky. 1)   Pred  akýmkoľvek  zásahom  v  rámci  čistenia,  údržby  alebo nastavovania stroja,  si  natiahnite hrubé  pracov- né rukavice. 2)   Po každom kosení vyčistite stroj; odstráňte zvyšky trávy  a bahna zachytené vo vnútri podvozku, aby ste zabránili  ich uschnutiu, ktoré by mohlo sťažiť prípadné následné  štartovanie. 3)  Po určitom čase  môže dôjsť k odlúpeniu farby na vnú- tornej strane podvozku následkom abrazívneho účinku  posekanej trávy. V takom prípade ihneď natrite poško- dené miesto antikoróznou farbou, aby kov nekorodoval. 4)   V  prípade  zásahu  do  spodnej  časti,  nakloňte  stroj  vý- hradne na stranu vyznačenú v návode na použitie moto- ra, pričom dodržujte príslušné pokyny. Pred vykonaním  akéhokoľvek zásahu sa presvedčte, či je stroj stabilný. 5)   Zabráňte rozliatiu benzínu na plastové súčasti motora  alebo stroja s cieľom zabrániť ich poškodeniu, a v prí- pade, že k tomu dôjde, okamžite očistite každú stopu po  rozliatom benzíne. Záruka sa nevzťahuje na poškodenie  plastových častí spôsobené benzínom. 6)  Pri modeloch s AVS: v prípade poruchových vibrácií na  rukoväti skontrolujte antivibračné nátrubky a obráťte sa  na vášho Predajcu. 7)  Pre  zabezpečenie  správnej  činnosti  a  dlhej  životnosti  stroja  je  dobrým  zvykom  pravidelne  meniť  olej  moto- ra  podľa  intervalov  uvedených  v  Návode  k  samotné- mu motoru.        Olej môže byť vypustený buď v špecializovanom stre- disku, alebo je možné ho odsať z plniaceho ústia po- mocou injekčnej striekačky, pričom je potrebné zopako- vať celý postup niekoľkokrát, aby ste úplne vyprázdnili  ochranný kryt. Pred opätovným použitím stroja sa uistite, že ste olej doplnili po stanovenú úroveň. DÔLEŽITÁ INF. Nikdy nepoužívajte vodu pod vysokým tlakom.

4.1 Údržba kosiaceho zariadenia

Každý  úkon  na  kosiacom  zariadení  musí  byť  vykonaný  v  Špecializovanom  stredisku,  ktoré  má  k  dispozícii  vhod- nú výbavu. Na tomto stroji je potrebné použiť kosiace zariadenie ozna- čené kódom uvedeným v tabuľke na strane vi. Vzhľadom na vývoj výrobku sa môže stať, že vyššie uvede- né kosiace zariadenie bude časom nahradené iným, s ob- dobnými parametrami, mierou bezpečnosti a s možnosťou  zameniteľnosti.SK - 6

4.2 Nastavenie náhonu

4.3 Nabitie akumulátora (ak je súčasťou)

• Modely s elektrickým štartovaním pomocou tlačidla Pokyny ohľadom výdrže, dobíjania, skladovania a   údržby akumulátora sú uvedené v návode k motoru.

4.4 Nastavenie lanka variátora rýchlosti

(ak je súčasťou) Toto nastavenie je potrebné v prípade, ak má páka (1) ten- denciu nezostať v polohe « ». S pákou (1) v polohe « » otáčajte nastavovacou skrutkou  (2) lanka v smere vyznačenom šípkou len v takom rozsahu,  aký je potrebný pre udržanie páky v určenej polohe.. DÔLEŽITÁ INF. Nastavenie musí byť vykonané pri vyp- nutom motore.

Keď sa chystáte stroj uskladniť:

1. spustite motor na voľnom priestranstve a nechajte ho 

bežať vo voľnobehu až do úplného zastavenia, aby  spotreboval všetko zvyšné palivo v karburátore;

• chránený pred poveternostnými vplyvmi;

• na mieste, ktoré nie je prístupné deťom;

Čo je potrebné robiť, keď... Pôvod problému Korekcia

2. Kosenie trávy prebieha s ťažkosťami

Kosiace zariadenie nie je v dobrom stave Nabrúste alebo vymeňte  kosiace zariadenie

3. Stroj začína vibrovať neobvyklým spôsobom

n) Osoba ovlaštena za izradu tehničke brošure: o) Mjesto i datum SK (Preklad pôvodného návodu na použitie)

ES vyhlásenie o zhode (Smernica o Strojných zariadeniach 2006/42/ES, Príloha II, časť A)

2. Vyhlasuje na vlastnú zodpovednosť, že stroj:

Kosačka so stojacou obsluhou / kosačka na trávu a) Typ / Základný model c) Výrobné číslo d) Motor: spaľovací motor

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán

j) Čistý inštalovaný výkon n) Osoba autorizovaná na vytvorenie Technického spisu: o) Miesto a Dátum RO (Traducerea manualului fabricantului)
