BRUKSANVISNING ZUIKO DIGITAL ED 35100mm 1:2.0 OLYMPUS

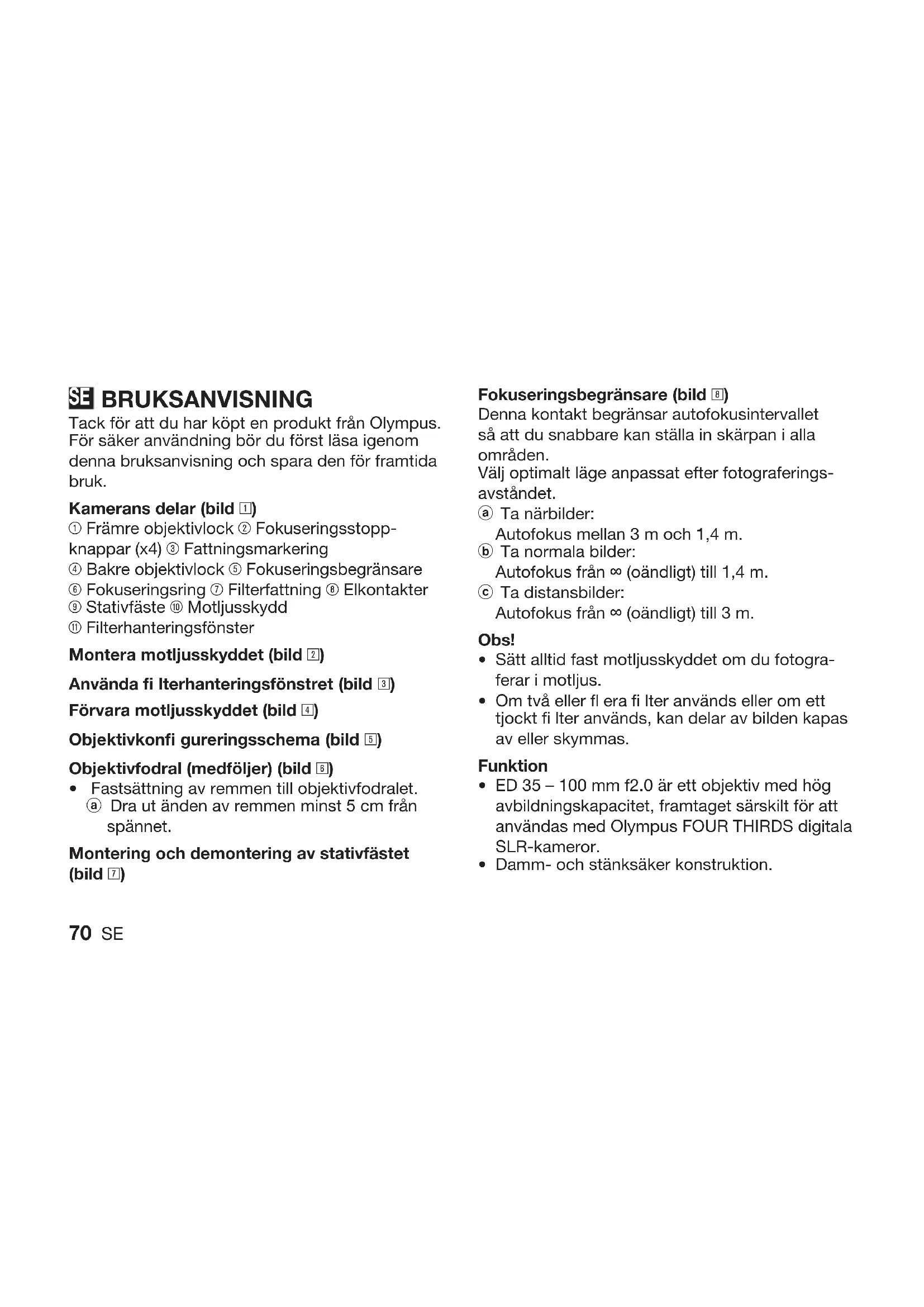

• 70 SE BRUKSANVISNING Tack för att du har köpt en produkt från Olympus. För säker användning bör du först läsa igenom denna bruksanvisning och spara den för framtida bruk. Kamerans delar (bild 1) 1 Främre objektivlock 2 Fokuseringsstopp- knappar (x4) 3 Fattningsmarkering 4 Bakre objektivlock 5 Fokuseringsbegränsare 6 Fokuseringsring 7 Filterfattning 8 Elkontakter 9 Stativfäste 0 Motljusskydd q Filterhanteringsfönster Montera motljusskyddet (bild 2) Använda fi lterhanteringsfönstret (bild 3) Förvara motljusskyddet (bild 4) Objektivkonfi gureringsschema (bild 5) Objektivfodral (medföljer) (bild 6) Fastsättning av remmen till objektivfodralet.

Dra ut änden av remmen minst 5 cm från spännet. Montering och demontering av stativfästet (bild 7)

Fokuseringsbegränsare (bild 8) Denna kontakt begränsar autofokusintervallet så att du snabbare kan ställa in skärpan i alla områden. Välj optimalt läge anpassat efter fotograferings- avståndet.

Ta närbilder: Autofokus mellan 3 m och 1,4 m.

Ta normala bilder: Autofokus från ∞ (oändligt) till 1,4 m.

Ta distansbilder: Autofokus från ∞ (oändligt) till 3 m. Obs! Sätt alltid fast motljusskyddet om du fotogra- ferar i motljus. Om två eller fl era fi lter används eller om ett tjockt fi lter används, kan delar av bilden kapas av eller skymmas. Funktion ED 35 – 100 mm f2.0 är ett objektiv med hög avbildningskapacitet, framtaget särskilt för att användas med Olympus FOUR THIRDS digitala SLR-kameror. Damm- och stänksäker konstruktion.

SESE 71 Teleobjektiv motsvarande ett 70 – 200 mm zoomobjektiv på en 35 mm fi lmkamera. f2.0 är ett objektivsystem med 18 grupper och 21 element som ger hög bildkvalitet. Systemet inkluderar ett super-ED-objektiv och fyra ED-element (Extra-low Dispersion). Kan användas tillsammans med EC-14 telekon- verter (som säljs separat). Ställ in bländarvärdet på komponering f-stop f4.0 eller högre. Kan användas tillsammans med EX-25 mellanring under följande förhållanden: Bränn- vidd Fokuse- rings- metod Fotograferings- avstånd Förstoring (motsvarande 35 mm-värden anges inom parentes) 35 mm Ej användbar eftersom fokusering är omöjligt. 60 mm MF 30,9 cm – 32,1 cm 0,40x – 0,42x (0,80x – 0,84x) 100 mm MF 52,9 cm – 54,4 cm 0,25x – 0,30x (0,50x – 0,60x) Detta objektiv kan inte användas med Olympus Macro Flash-system.

Tekniska data Fattning : Four Thirds-fattning Fokuseringsområde : 35 – 100 mm Max. bländare : f2.0 Bildvinkel : 34˚ – 12˚ Objektiv- konfi gurering : 21 element i 18 grupper Flerskiktig ytbeläggning (delvis enkelskiktat) Bländaromfång : f2.0 till f22 Fotograferings- avstånd : 1,4 m till ∞ (oändligt) Skärpejustering : Växla mellan AF/MF Vikt : 1650 g (med/utan stativ- fäste. Stativfästets vikt: 150 g) Mått : Max. dia. Ø 96,5 mm x totallängd 213,5 mm Fattning för motljusskydd : Bajonett Filterfattning diameter : 77 mm Utseende och specifi kationer kan ändras utan föregående meddelande och utan skyldigheter från tillverkarens sida.

• 72 SE För kunder i Europa »CE»-märket visar att produkten följer den europeiska standarden för säkerhet, hälsoskydd, miljöskydd och kundskydd. CE-märkta produkter säljs i Europa. Obs! Läs noga igenom informationen nedan Varningar: Säkerhetsföreskrifter Titta inte direkt mot solen genom objektivet. Detta kan orsaka blindhet eller synnedsättning. Låt inte objektivet ligga utan skydd. Om solljus strålar in genom objektivet kan det börja brinna. Rikta inte kameraobjektivet mot solen. Solljus som strålar in i objektivet och koncentreras inuti kameran kan medföra att kameran inte fungerar korrekt eller kan orsaka brand. Säkerhetsföreskrifter Användningstemperatur +40 °C till –10 °C. Undvik plötsliga temperaturförändringar. Lägg inte objektivet med kontaktytorna nedåt. Undvik för högt tryck. Rör inte vid linsen. Utsätt det inte för vätska.

Rör inte vid kontaktytorna. Tappa det inte. Undvik organiska lösningsmedel. Undvik överdriven fukt. Undvik magnetiska platser. Håll inte kameran i den delen av objektivet som skjutits ut under skärpeinställningen. Förvaring Sätt på skyddet när objektivet inte används. Rengör objektivet med en mjuk trasa. Undvik malmedel. Kontakta ditt närmaste Olympus servicecenter om något problem uppstår. Teknisk support i Europa Besök vår hemsida http://www.olympus-europa.com eller ring: Tel. 00800 - 67 10 83 00 (avgiftsfritt) +49 180 5 - 67 10 83 eller +49 40 - 237 73 48 99 (betalnummer)
