Tuotetyyppi	Objektiivi
Merkki	Olympus
Malli	ZUIKO DIGITAL ED 35-100mm 1:2.0
Polttoväli	35 - 100 mm
Suurin aukko	f/2.0
Pienin aukko	f/22
Kuvakulma	34° - 12°
Optinen rakenne	21 elementtiä 18 ryhmässä (sisältää 1 Super ED ja 4 ED-linssiä)
Kiinnitys	Four Thirds -bajonetti
Suodattimen halkaisija	77 mm
Lähin tarkennusetäisyys	1,4 m
Tarkennus	AF/MF (vaihto)
Mitat (halk. × pituus)	96,5 × 213,5 mm
Paino (ilman jalustakiinnitystä)	1650 g
Jalustakiinnityksen paino	150 g
Suojaus	Pölyn- ja roiskevesisuoja
Mukana toimitetut tarvikkeet	Etukansi, takakansi, auringonvarjosuojus, objektiivikotelo, jalustakiinnitys
Käyttölämpötila	-10°C - +40°C
Puhdistus	Käytä pehmeää liinaa
Turvallisuus	Älä katso aurinkoa objektiivin läpi; säilytä korkki paikallaan
Sertifiointi	CE

Usein kysytyt kysymykset - ZUIKO DIGITAL ED 35100mm 1:2.0 OLYMPUS

Kuinka kiinnittää jalustakiinnitys?

Kiinnitä jalustakiinnitys kohdistamalla kiinnityksen merkki objektiivin merkin kanssa ja kiertämällä lukitusrengasta, kunnes se napsahtaa. Irrotaaksesi, avaa lukitus ja kierrä vastakkaiseen suuntaan.

Kuinka käyttää tarkennusrajoituskytkintä?

Kytkimessä on kolme tilaa: a (lähikuva, 1,4 m - 3 m), b (normaali, 1,4 m - ∞) ja (kauko, 3 m - ∞). Valitse etäisyyden mukaan nopeuttaaksesi automaattitarkennusta.

Voinko käyttää telejatketta tämän objektiivin kanssa?

Kyllä, telejatke EC-14 on yhteensopiva. Aseta aukko f/4.0 tai suuremmaksi parhaan tuloksen saavuttamiseksi.

Kuinka puhdistaa objektiivi?

Käytä pehmeää ja kuivaa liinaa. Vältä liuottimia ja koiintorjunta-aineita. Tahrojen kohdalla puhalla pöly varovasti pois ennen pyyhkimistä.

Mitkä suodattimet ovat yhteensopivia?

77 mm halkaisijan suodattimet ovat yhteensopivia. Vältä useiden suodattimien pinoamista, jotta kuvakenttä ei tukkeudu.

Kuinka säilyttää auringonvarjosuojus?

Auringonvarjosuojus voidaan säilyttää käännettynä objektiivin päälle tilan säästämiseksi. Kierrä se vastakkaiseen suuntaan kiinnittääksesi säilytysasentoon.

Mitä tehdä kondensoitumisen sattuessa?

Anna objektiivin tottua huoneenlämpöön kuivassa paikassa. Vältä äkillisiä lämpötilanvaihtoja. Pyyhi varovasti pehmeällä liinalla.

Kuinka vaihtaa AF-tilasta MF-tilaan?

Käytä objektiivissa olevaa AF/MF-kytkintä. MF-tilassa kierrä tarkennusrengasta tehdäksesi manuaalisen tarkennuksen.

Voinko käyttää jatkorenkaita?

Kyllä, jatkorengas EX-25 on yhteensopiva. Huomaa, että 35 mm:n polttovälillä tarkennus ei onnistu; käytä 60 mm tai 100 mm manuaalisella tarkennuksella.

Mitä turvatoimia tulee noudattaa?

Älä koskaan katso aurinkoa objektiivin läpi. Säilytä aina suojakorkki, kun objektiivi ei ole käytössä, välttääksesi tulipalovaaran, jonka auringonsäteiden keskittäminen aiheuttaa.

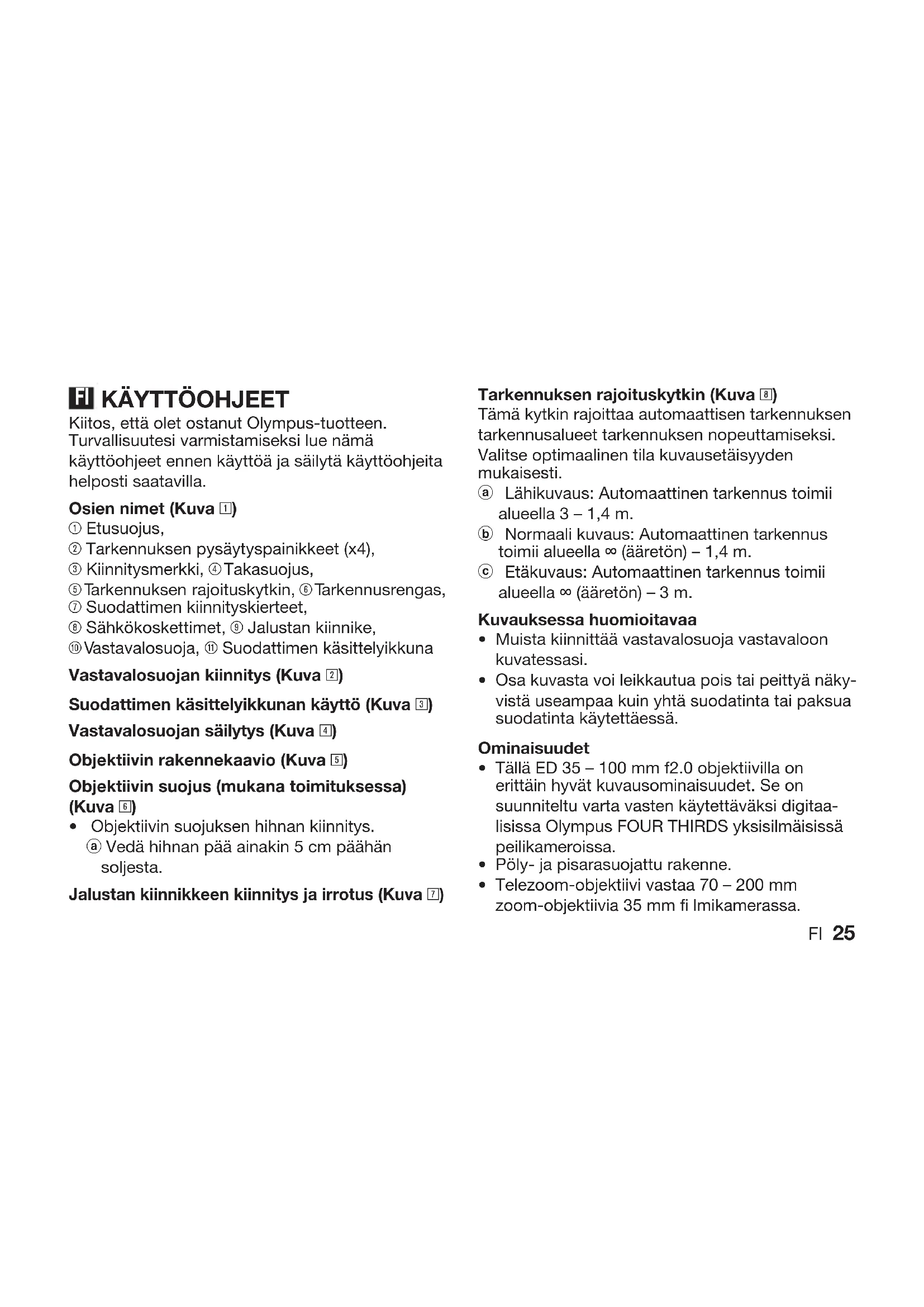

KÄYTTÖOHJE ZUIKO DIGITAL ED 35100mm 1:2.0 OLYMPUS

Kiitos, etta olet ostanut Olympus-tuotteen. Turvallisuutesi varmistamiseksi lue namä käyttoohjeet ennen käytöä ja säilytä käyttoohjeita helposti saatavilla.

Osien nimet (Kuva)

① Etusuojus,
② Tarkennuksen pysäytyspainikkeet (x4),
③ Kiinnitysmerkki, ④ Takasuojus,
⑤ Tarkennuksen rajoituskytkin, ⑥ Tarkennusrengas,
⑦ Suodattimen kiinnityskierteet,
Sahkökoskettimet, ⑨ Jalustan kiinnike,
Vastavalosuoja, Suodattimen käsittelyikkuna

Vastavalosuojan kiinnitys (Kuva 2)

Suodattimen käsittelyikkunan kaytö (Kuva 3)

Vastavalosuojan säilytys (Kuva 4)

Objektivin rakennekaavio (Kuva 5)

Objektivin suojus (mukana toimituktessa) (Kuva 6)

• Objektivin suojuksen hihnan kiinnitys.

⑥ Vedä hihnan pää ainakin 5 cm paahansoljesta.

Jalustan kiinnikkeen kiinnitys ja irrotus (Kuva 7)

Tarkennuksen rajoituskytkin (Kuva 8)

Tämä kytkin rajoittaa automaattisen tarkennuksen tarkennusalueet tarkennuksen nopeuttamiseksi. Valitse optimaalinen tila kuvausetäisyyden mukaisesti.

Lahikuvaus: Automaattinen tarkennus toimii alueella 3-1,4 m.
Normaali kuvaus: Automaattinen tarkennustoimii alueella (aareton)-1,4 m.
Etakuvaus: Automaattinen tarkennus toimii alueella (aareton) - 3 m.

Kuvauksessa huomioitavaa

• Muista kiinnittäa vastavalosuoja vastavaloon kuvatessasi.
• Osa kuvasta voi leikkautua pois tai peittyä nakyvista useampaa kuin yhtä suodatinta tai paksua suodatinta kaytettäessä.

Ominausuudet

Talla ED 35 - 100 mm f2.0 objektivilla on erittain hyvät kuvausominaisuudet. Se on suunniteltu varta vasten käytettäväksi digitaalisissa Olympus FOUR THIRDS yksisilmäisissä peilikameroissa.
- Póly- ja pisarasuojattu rakenne.
- Telezoom-objectkiivi vastaa 70 - 200 mm zoom-objectkiivia 35 mm fi Imikamerassa.

• Erittäin hyvät kuvausominaisuudet omaava f2.0 valovoimainen objektiivijarjestelmä, jossa 21 elementtiä 18 ryhmässä, sisältaa myös yhden Super ED -objektiivin ja neljä ED-elementtiä (erittäin alhaisen hajonnan takaavat lasiobjektiivit).
• Voidaan käyttaa lisavarusteena toimitettavan EC-14 telejatkeen kanssa. Aseta aukkoarvoksi f4.0 tai suurempi.
• Voidaan käyttaa yhdessä lisavarusteena staatavan EX-25 loittorenkaan kanssa seuraavanlaisin edellytyksin:

Politö- välī	Tarken- nusta- pa	Kuvausetäisyss	Suurrennus (Vastaavat 35 mm kameran arvot suliissa)
35 mm	Ei käytettävissä koska tarkennus ei ole mahdolista.
60 mm	MF 30,9 cm	\( - {32},1\mathrm{\;{cm}} \)	0,40x – 0,42x \( \left( {0,{80}\mathrm{x} - {0.84}\mathrm{x}}\right) \)
100 mm	MF 52,9 cm	\( - {54},4\mathrm{\;{cm}} \)	0,25x – 0,30x \( \left( {0,{50}\mathrm{x} - {0.60}\mathrm{x}}\right) \)

Tata objektivia ei voi kayttä yhdessa
Olympuksen makrosalamajärestelmän kanssa.

Tuotetiedot

Kiinnitys : FourThirds

Politoväli : 35 - 100 mm

Maksimiaukko f2.0

Kuvakulma : 34^ - 12^

Objektivin rakenne : 12 elementtä 18 ryhmässa Monipäälystetty (osittain yksikerroksinen)

Himmentimen saatö : f2.0 - f22

Kuvausetäisyss 1,4 m -∞ (äreton)

Tarkennuksen säätö : AF / MF vaihto

Paino : 1650 g (ilman jalustan kiinnikettä. Jalustan kiinnikkeen paino: 150 g)

Mitat : Maks. lapim. 96,5 mm x Kokonaispituus 213,5 mm

Vastavalosuojan

kiinnitys : Bajonetti

Suodattimen

kiinnitysosa

lapimittata : 77 mm

• Muotoilua ja teknisä tietoja voidaan muuttaa ilman ennakkoilmoitusta tai sitoumusta valmistajan Taholta.

Asiakkaille Euroopassa

"CE"-merkki osoittaa, etta tamä tuotetäyttaa Euroopassa voimassa olevat turvallisuutta, terveytta, ympäristöä ja kuluttajansuojaa koskevat vaatimukset. "CE"-merkityt tuotteet on tarkoitettu Europan markkinoille.

Varotoimet: Lue seuraavat kohdat

Varoitukset: Turvallisuusohjeet

• Alä katso objektiivin lapi aurinkoon. Se voi aiheuttaa sokeutumisen tai nän huononemisen.
• Alä jatā objektiivia ilman suojusta. Mikāli auringonvalo keskittyy objektivin lapi, se saattaa aiheuttaa tulipalon.
• Alä osoita kameran objektiivia suoraan kohti aurinkoa. Auringonvalo keskittyy objektivissa ja tarkentuu kameran sisääan aiheuttaen mahdollisesti toimintahäirion tai palovaurion.

Varotoimet käsittelyyn

• Kaytollampotila-alue +40^ ... -10^ .
  Välta äkillisiä lampötilanvaihteluja.
• Alä aseta objektiivia siten, etta sen koskettimet ovat alaspän.

Välta liialista painetta.
- Alä koske linssiin.
Välta upottamasta veteen.
- Alä koske koskettimiin.
- Alä pudota.
Välta organisia liuottimia.
Välta liialista kosteutta.
Välta magnetismia.
- Alä pitele kameraa objektiivin siità osasta, joka tulee esiin tarkennettaessa.

Varotoimet sälytykseen

• Aseta suojus objektiiviin, jollei sitä käyteta.
• Puhdista objektivi linssipaperilla tai pehmeallakankaalla.
  Välta kointorjunta-aineita.

Jos sinulla on ongelmia, ota yhteyttä

lahimpään Olympuksen palvelukeskukseen.

Tekninen asiakspalvelu Euroopassa

Vieraile verkkosivuillamme

http://www.olympus-europa.com

tai soita:

Puh. 00800 - 67 10 83 00 (maksuton)

+49 180 5 - 67 10 83 tai

+49 40 - 237 73 48 99 (maksullinen)
