BRUKSANVISNING Spot Way STEINEL

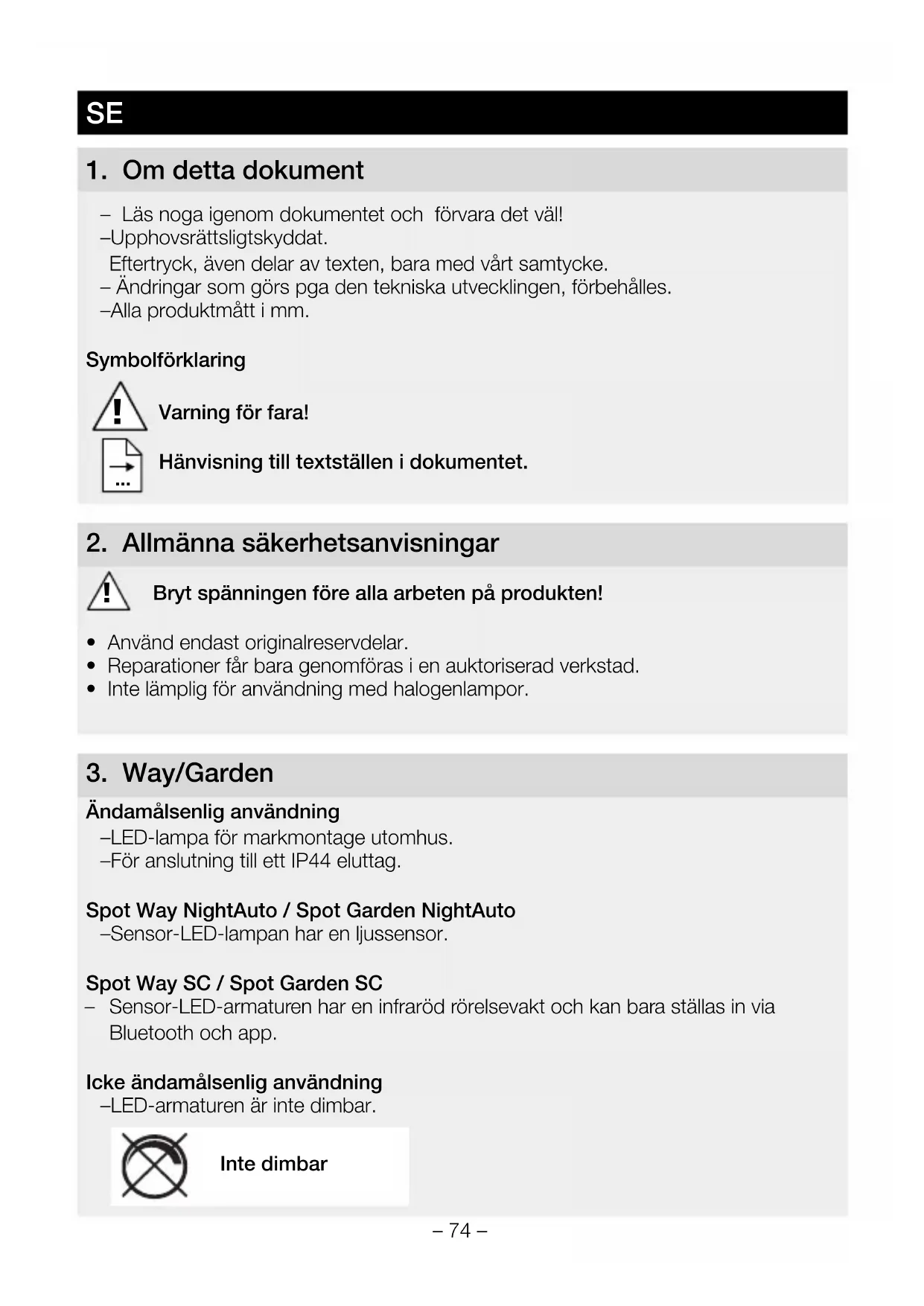

– Läs noga igenom dokumentet och förvara det väl! – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs pga den tekniska utvecklingen, förbehålles. – Alla produktmått i mm. Symbolförklaring

Varning för fara! Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Använd endast originalreservdelar.

• Reparationer får bara genomföras i en auktoriserad verkstad.

• Inte lämplig för användning med halogenlampor.

Ändamålsenlig användning – LED-lampa för markmontage utomhus. – För anslutning till ett IP44 eluttag. Spot Way NightAuto / Spot Garden NightAuto – Sensor-LED-lampan har en ljussensor. Spot Way SC / Spot Garden SC – Sensor-LED-armaturen har en infraröd rörelsevakt och kan bara ställas in via Bluetooth och app. Icke ändamålsenlig användning – LED-armaturen är inte dimbar. Inte dimbar– 75 – Innehåll Spot Way (bild 3.1) – Lampa inkl. stativ, bottenplatta och anslutningskabel med nätkontakt – Tre skruvar – Tre pluggar Innehåll Spot Garden (bild 3.2) – Lampa inkl. anslutningskabel med nätkontakt – Jordspett – Två skruvar Produktmått Spot Way (bild 3.3) Produktmått Spot Garden (bild 3.4) Produktöversikt (bild 3.5 – 3.10) A Lampkupa B Rörelsevakt (endast Spot Way / Spot Garden SC) C Ljussensor (endast Spot Way / Garden NightAuto) D Skymningsinställning (endast Spot Way / Garden NightAuto) E Stativ med bottenplatta (endast Spot Way) F Jordspett (endast Spot Garden) G Nätkabel med kontakt Bevakningsområde Spot Way / Spot Garden SC (bild 3.11 – 3.16) Ljusintensitetsfördelning (bild 3.17)

• Kontrollera samtliga delar med avseende på skador.

• Är produkten skadad får den inte tas i bruk.

• Denna lampas yttre, flexibla ledning kan inte bytas ut. Om ledningen skadas måste hela belysningen bytas ut.

• Armaturen måste monteras vibrationsfritt.

• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen. Endast Spot Way / Spot Garden SC: Den säkraste rörelsebevakningen uppnås när strålkastaren monteras i rät vinkel mot rörelseriktningen och inga hinder finns i vägen för sensorn (t.ex. träd, murar etc.). Montageordning Way

• Sätt på lamphuvudet på stativet och skruva åt tills det klickar. (Bild 4.1)

• Markera borrhålen för bottenplattan. (Bild 4.2)

• Borra hål och sätt i dymlingar. (Bild 4.3)

• Företa inställningarna. ➜ ”5. Funktion“ SESE– 76 – Montageordning Garden

• Företa inställningarna. ➜ ”5. Funktion“ Anmärkning beträande version NightAuto

• Se till att ljussensorn inte skyms av något (t.ex. av löv).

Spot Way NightAuto / Spot Garden NightAuto Fabriksinställningar – Ställskruven ställd på = tid TILL Skymningsinställning (bild 5.2 D) Armaturens aktiveringsnivå kan steglöst ställas in mellan ca 2 till 1000 lux. – Ställskruven ställd på = tid TILL – Ställskruven på = skymningsdrift (ca 2 lux) För funktionstestet i dagsljus måste ställskruven stå på

Spot Way SC / Spot Garden SC Fabriksinställningar – Skymningsinställning: 2000 lux – Efterlystid: 5 sekunder Smart Remote App För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Smart Remote App laddas ner från App Store. Det krävs en Bluetooth-förberedd smart- telefon eller surfplatta. Android iOS– 77 – Följande funktioner kan ställas in via Smart Remote App: – Efterlystid – Skymningsinställning – Till- och frånkoppling – Automatisk/manuell styrning beroende på situation – Sammankoppling – Gruppbildning – Gruppernas och armaturernas identifiering Anmärkning: Efter varje gång som lampan har släckts avbryts rörelsebevakningen i ca 1 sekund. Först efter att denna tid har gått ut kan en ny rörelse tända lampan igen. För att tända och släcka lampan tidsbaserat har Spot SC ett internt tidur. Detta syn- kroniserar sig vid varje Bluetooth förbindelse via Smart Remote App automatiskt med tiduret i den anslutna smarttelefonen. För att garantera en korrekt funktion efter ett spänningsbortfall i armaturen, måste en förbindelse via Smart Remote App skapas. Det interna tiduret synkroniseras på nytt med smarttelefonens tidur.

• Lossa täckbrickan på armaturhuset och vrid ut den. (Bild 6.3)

• Lossa lampan och vrid ut den. (Bild 6.4)

• Sätt i en ny lampa. (Bild 6.5)

• Sätt på täckbrickan och skruva fast den. (Bild 6.6) Viktigt: Använd enbart GU10-LED-ljuskällor till max. 9 W. Anmärkning:

• Se till när du byter ut ljuskällan, att tätningen och tätningsytan inte är smutsiga eller skadade. SE– 78 –

Produkten är underhållsfri. Armaturen kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig. Viktigt: Driftsenheten kan inte bytas ut.

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning. Kasta inte elapparater i hushållssoporna! Gäller endast EU-länder: Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska appa- rater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Härmed försäkrar STEINEL Vertrieb GmbH att denna typ av radioutrustning Spot Way SC / Spot Garden SC överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.steinel.de– 79 –

10. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stick-provskontroll. Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej.Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.Reparationsservice:Kontakta nästa serviceställe för reparationer efter garantitidens utgång eller vid brist-fälligheter som inte omfattas av garantin. TILLVERKAR

>80 Medellång livslängd för beräk- ningen * L70B50 vid 25°C: >20 000 timmar FärgkonsistensSDCM * 6 Sensorteknik Passiv infraröd (endast Spot Way / Garden SC) Bevakningsområde

• för bifogad LED-ljuskälla Denna produkt har en ljuskälla i energieektklass „F“.– 81 –

Störning Orsak Åtgärd LED-lampan tänds inte ■ Säkring har utlöst, inte påkopplad, strömförsörjning avbruten ■ Kortslutning ■ Ljuskälla defekt ■ Slå till säkringen, byt ut, slå till spänningen; testa med spännings- provare ■ Kontrollera anslutning- arna ■ Byt ljuskälla NightAuto-LED-lampan tänds inte ■ Vid dagsljusdrift, skymningsinställningen står på nattdrift ■ Nätströmbrytare FRÅN ■ Säkring har utlöst ■ Bevakningsområdet inte exakt inställt ■ Ställ in på nytt ■ Tillkoppla ■ Slå till säkringen, byt ut, kontrollera evtl. anslutningen ■ Justera inställningen NightAuto-LED- lampan släcks inte ■ Vid skymningsdrift står skymningsinställningen ständigt på TILL ■ Ständig rörelse i bevakningsområdet ■ Ljussensorn är skymd (t. ex. av löv) ■ Ställ in på nytt ■ Kontrollera området och omjustera evtl. eller använd avskärmningar ■ Ta bort täckskydden från ljussensorn SC-LED- lampan tänds och släcks ständigt ■ Djur rör sig inom bevakningsområdet ■ Vrid sensorn högre upp eller täck över den målinriktat, ändra området eller täck över SESE– 82 – Störning Orsak Åtgärd SC-LED- lampan tänds oönskat ■ Vinden får träd och buskar att röra sig inom bevakningsområdet ■ Rörelser från bilar ute på gatan ■ Plötslig temperaturför- ändring genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönster ■ Sensor-LED-lampan svänger (rör sig) t.ex. genom vindbyar eller stark nederbörd ■ Ändra området ■ Ändra området ■ Ändra bevakningsom- rådet eller flytta sensorn ■ Montera sensor- LED-lampan på ett fast underlag– 83 –
