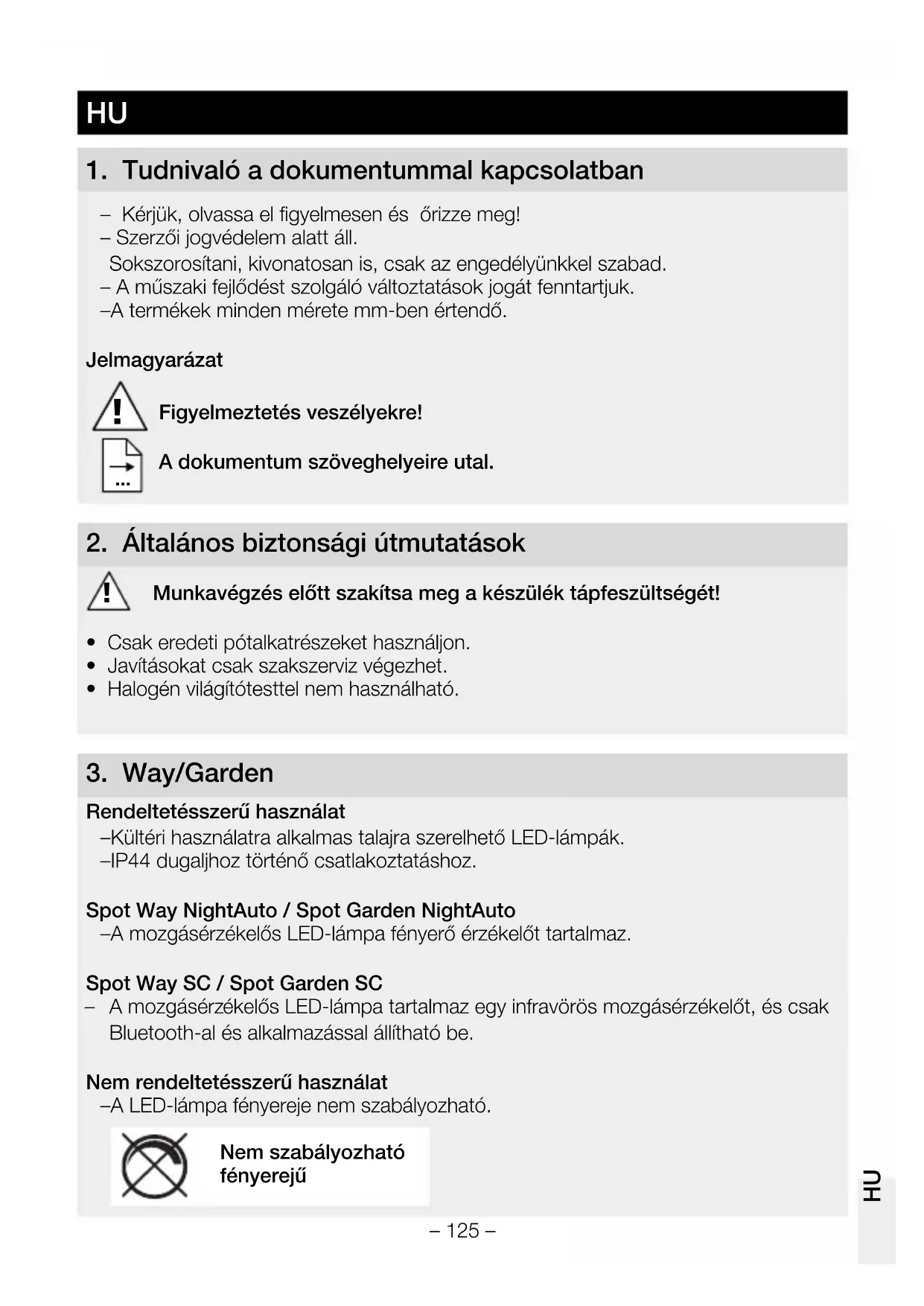

1. Tudnivaló a Dokumentummal kapcsolatban

• Kérjuk, olvassa el figyelmesen és őrizze meg!
• Szerzői jogvédelem alatt áll.

Sokszorosztani, kivonatosan is,Csak az engedélyünkkel szabad.

• A muszaki fejlodest szolgalo valtoztatasok jogat fenntartjuk.
  -A termékek minded mérete mm-ben értendó.

Jelmagyarazat

Figyelmeztetes veszelyekre!

A dokumentum szöveghelyeire utal.

2. ÁltalánosBiztonsági utmutatások

Munkavégzés elött szakitsa meg a készülék tápfeszültsegét!

• Csak eredeti potalkatreszeket hasznaljon.
• JavitásokatCsak szakszerviz végezhet.
• Halogén vilagítótesttel nem használató.

3. Way/Garden

Rendeltetésszerú használat

-Kültéri használatra alkalmas talajra szerelheto LED-lampák.
-IP44 dugaljhoz történő csatlakoztatáshoz.

Spot Way NightAuto / Spot Garden NightAuto

-A MOZgásérékélós LED-lámpa fenyerő érészékelőt tartalmaz.

Spot Way SC / Spot Garden SC

• A mozgásérzékelós LED-lámpa tartalmaz egy infravörös mozgásérzékelőt, és csak Bluetooth-al és alkalmazással állitható be.

Nem rendeltetésszerú használat

-A LED-lampa fenyereje nem szabalyozhato.

Nem szabályozhátó
fényerejú

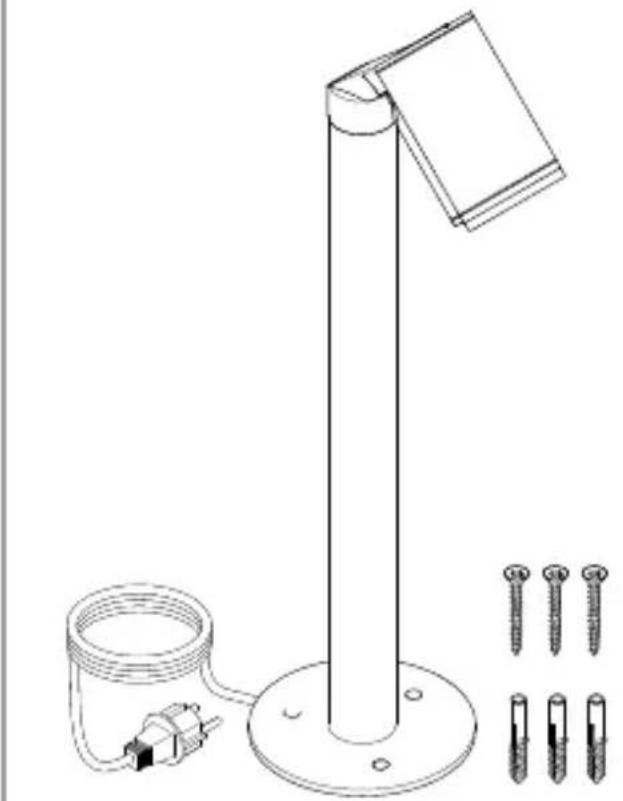

A Spot Way csomag tartalma (3.1. ábra)

• Oszlopot, talajlemez tés csatlakozókábelt tartalmazó lámpa halózati csatlakozóval -Három csavar -Három tipli

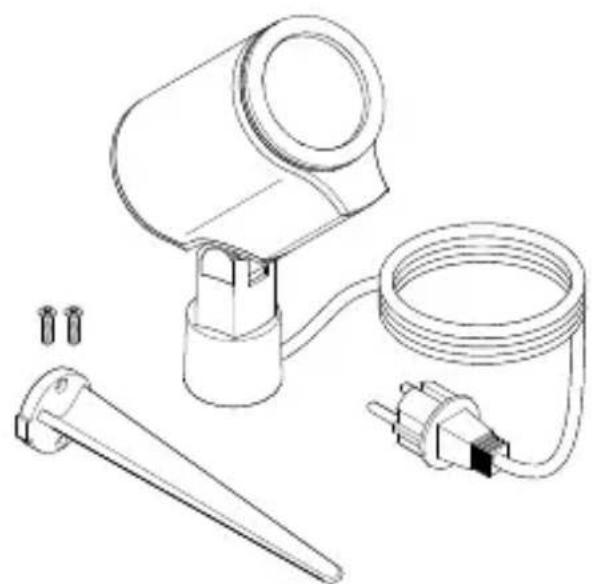

A Spot Garden csomag tartalma (3.2. ábra)

-Csatlakozokábelt tartalmazó lámpa halózati csatlakozóval
-Tuske
-Két csavar

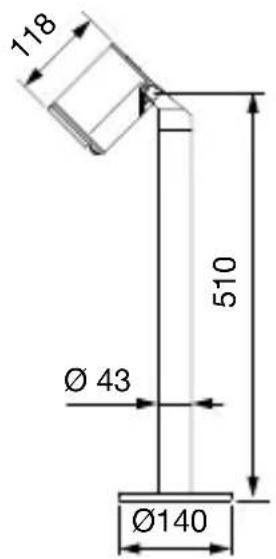

Spot Way terméktömeg (3.3. ábra)

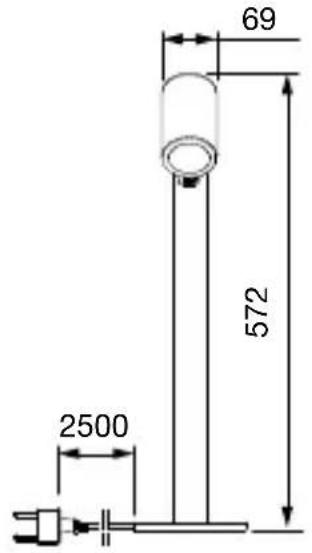

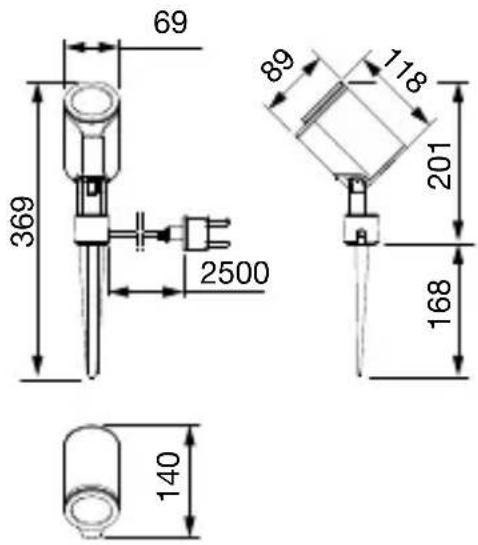

Spot Garden terméktömeg (3.4. ábra)

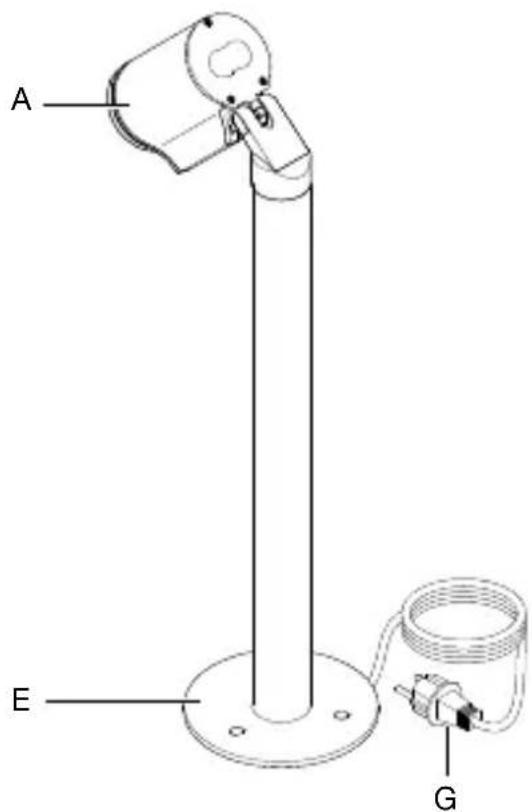

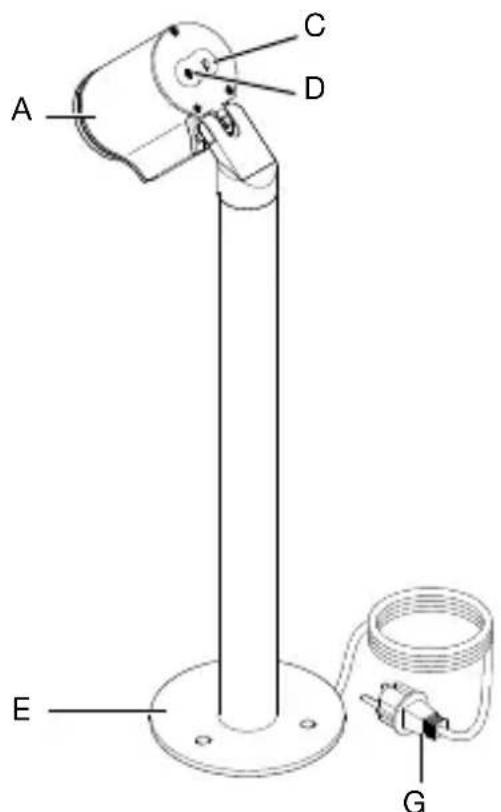

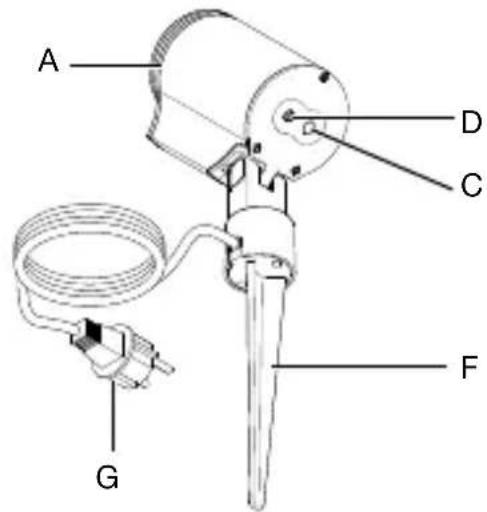

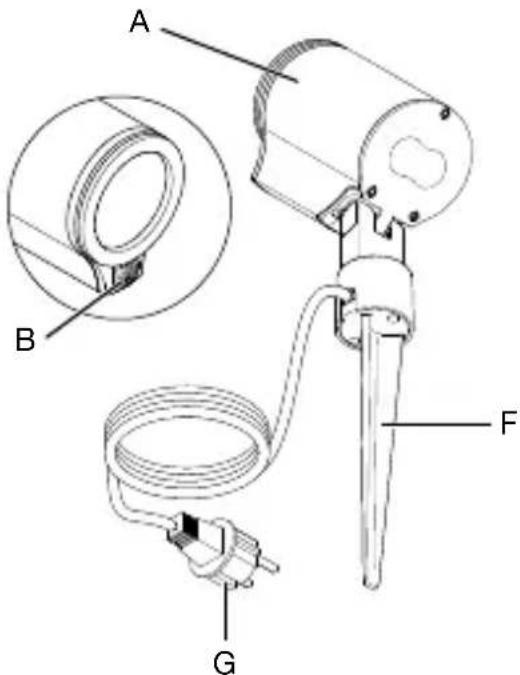

Termékáttekintés (3.5.- 3.10. ábra)

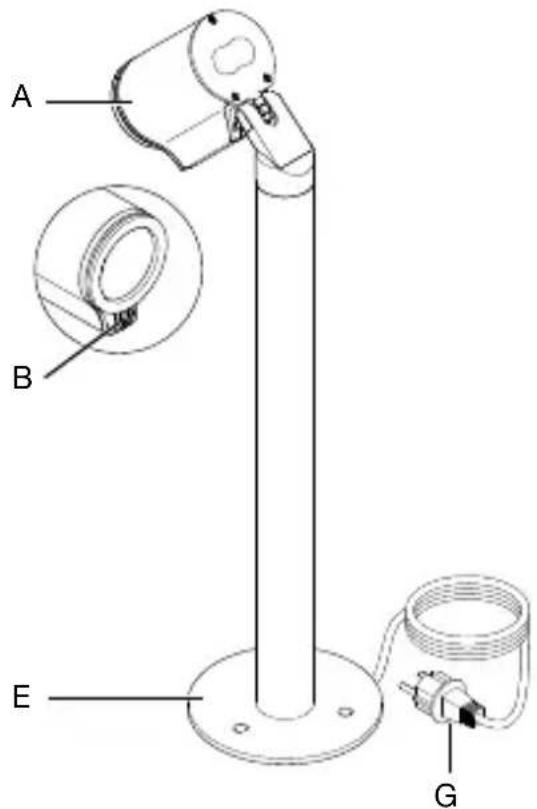

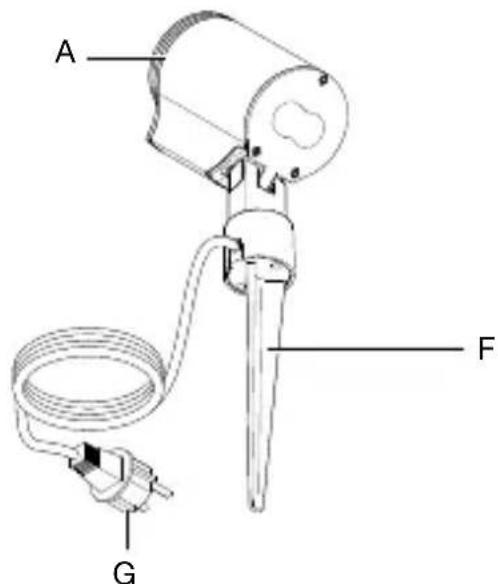

A Lampaház
B Mozgásérzékelő (csak Spot Way / Spot Garden SC)
C Fenyerő érzekelő (csak Spot Way / Garden NightAuto)
D Alkonyatkapcsoló beállitas (csak Spot Way / Garden NightAuto)
E Oszlop talajlemezzel (csak Spot Way)
F Tuske (csak Spot Garden)
G Halózati csatlakozókabel dugós csatlakozóval

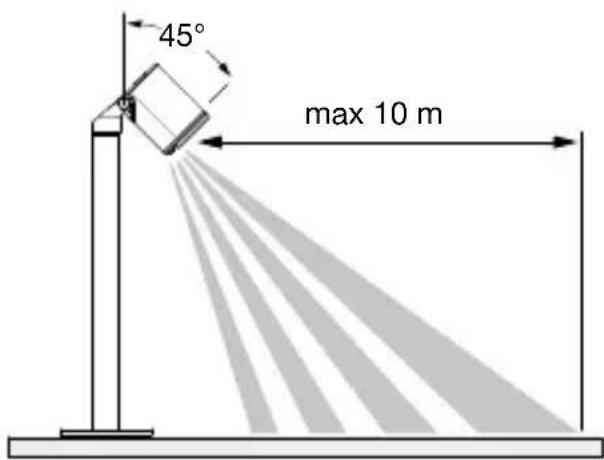

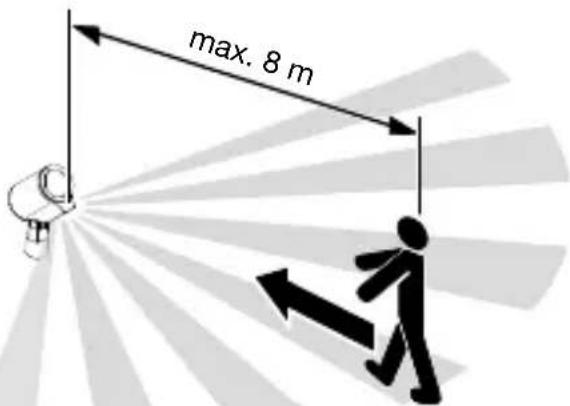

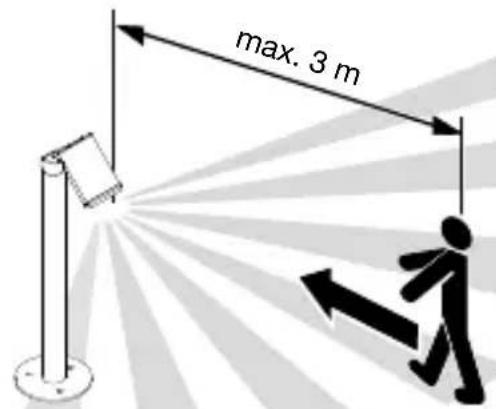

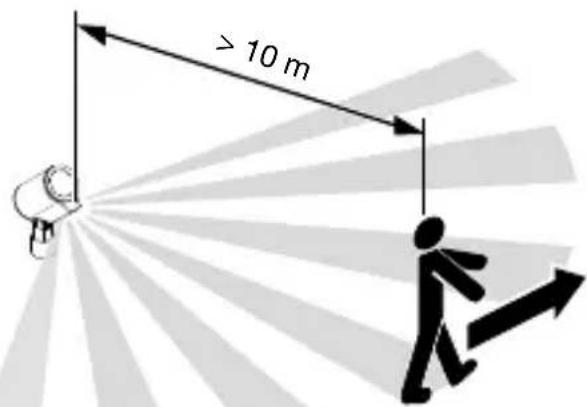

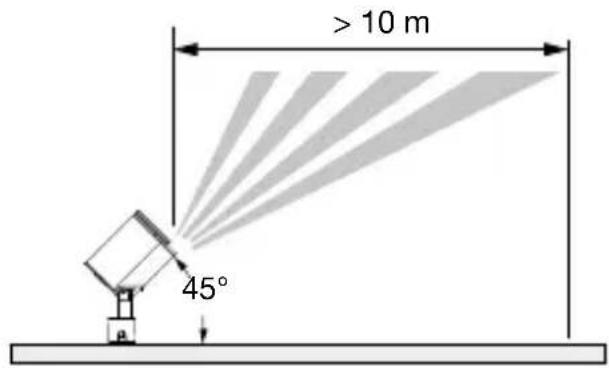

A Spot Way / Spot Garden SC érzekelési tartománya (3.11.-3.16. abra)

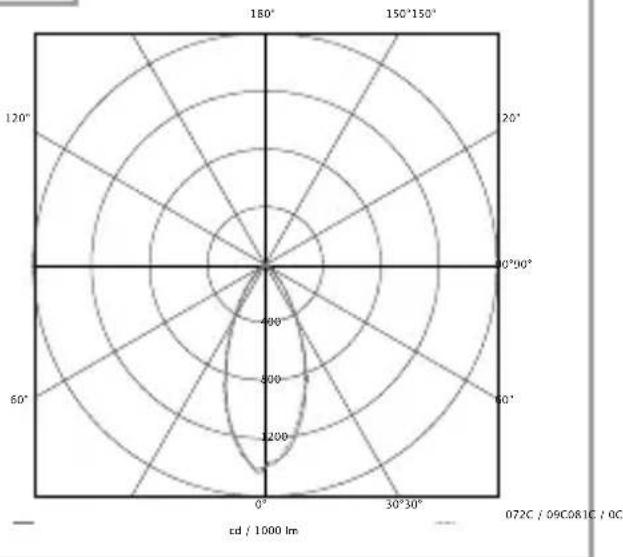

Fenyerőeloszlás (3.17.ábra)

4. Szerelés

• Minden alkatrészt Ellenőrizen sérului szempontjából.
• Sérulések esétén ne vegye használatba a terméket.
• Ennek a lampanak a külso, rugalmas gezetéke nem cserélhetó. A gezeték serulése eseten az egész lámpat cserélni kell.
• A lámpa felszerelésekor ügyeljen arra, hogy az rázkódásmentesen legyen rogzítve.
• A hatótvolság és a mozgásérzékek tekintetbe vételével valasszon alkalmas helyet, ahová felszerelheti a készüléket.

Csak Spot Way / Spot Garden SC:

A mozgás érzekelése akkor a legbiztosabb, ha a keszüléket a mozgáshoz képest oldalirányban helyezi el, és az érzekelő latóterét nem korlatozzák akadályok (pl. fák, falak stb.).

A Way szerelésénék lépései

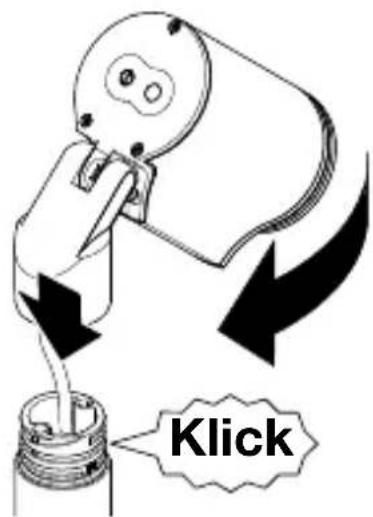

• Helyezze a fenyszórófejet az oszlopra, és csavarja be szorosan kattanásig. (4.1.ábra)

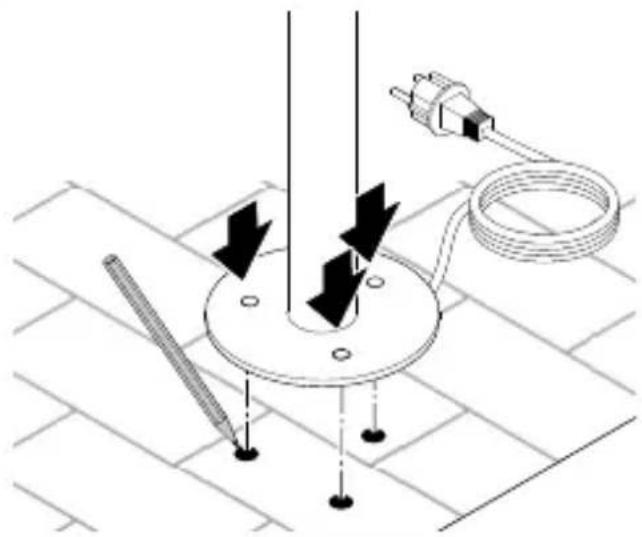

• Jelölje be a talajlemez furatainak helyét. (4.2. abra)

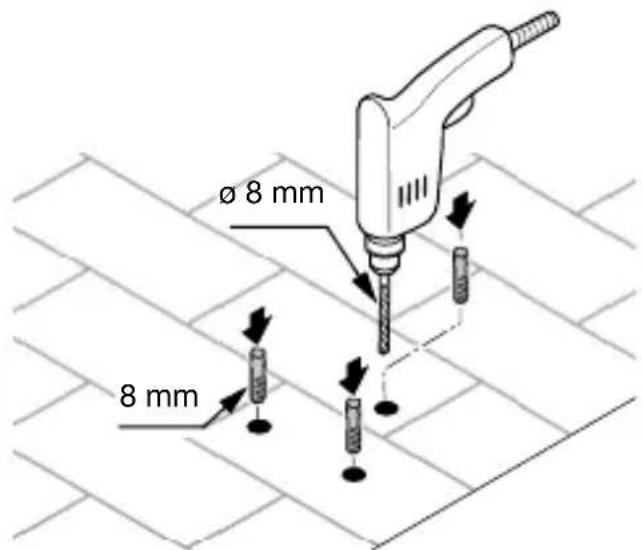

• Furja ki a furatokat és rakja be a tipliket. (4.3. ábra)

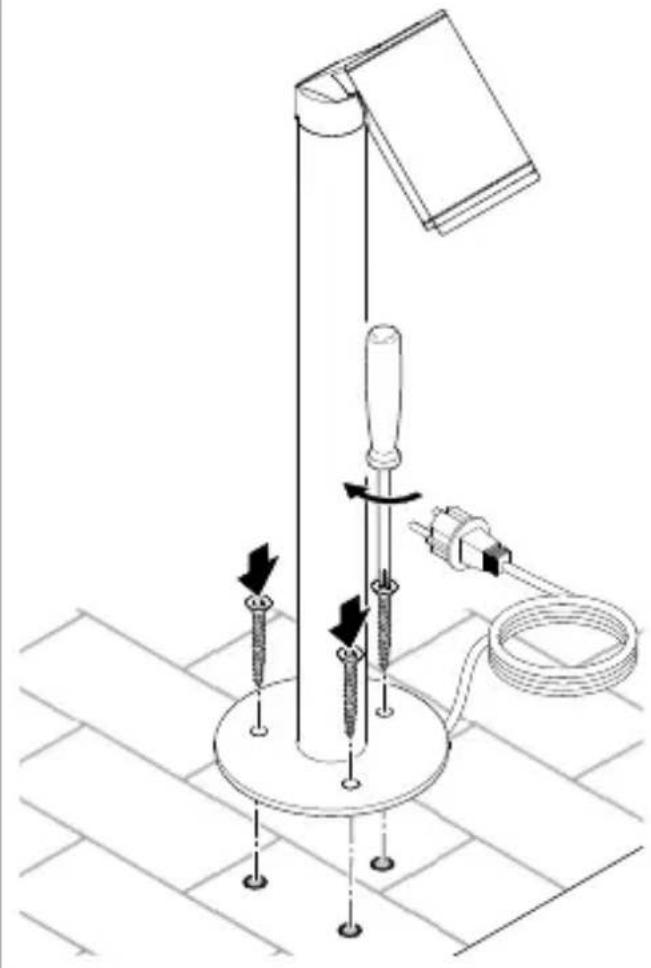

  A lampa talajra szerelése. (4.4. ábra)

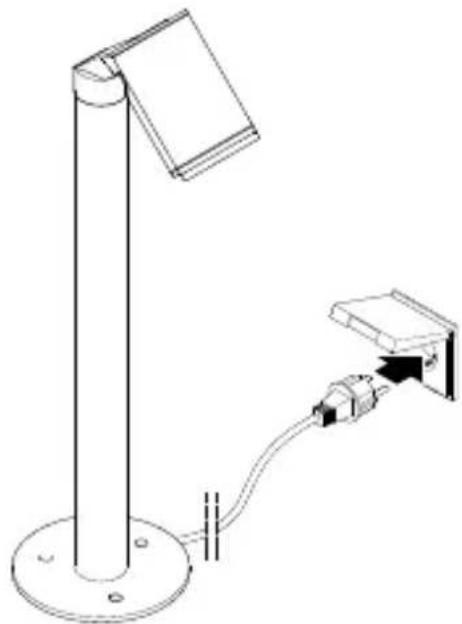

• Dugja be a dugós csatlakozót. (4.5. ábra)
• Végeze el a beallitásokat. → „5. Múködés“

A Garden szerelésének lépesei

• Szerelje fel a tuskét a lámpár. (4.6.ábra)

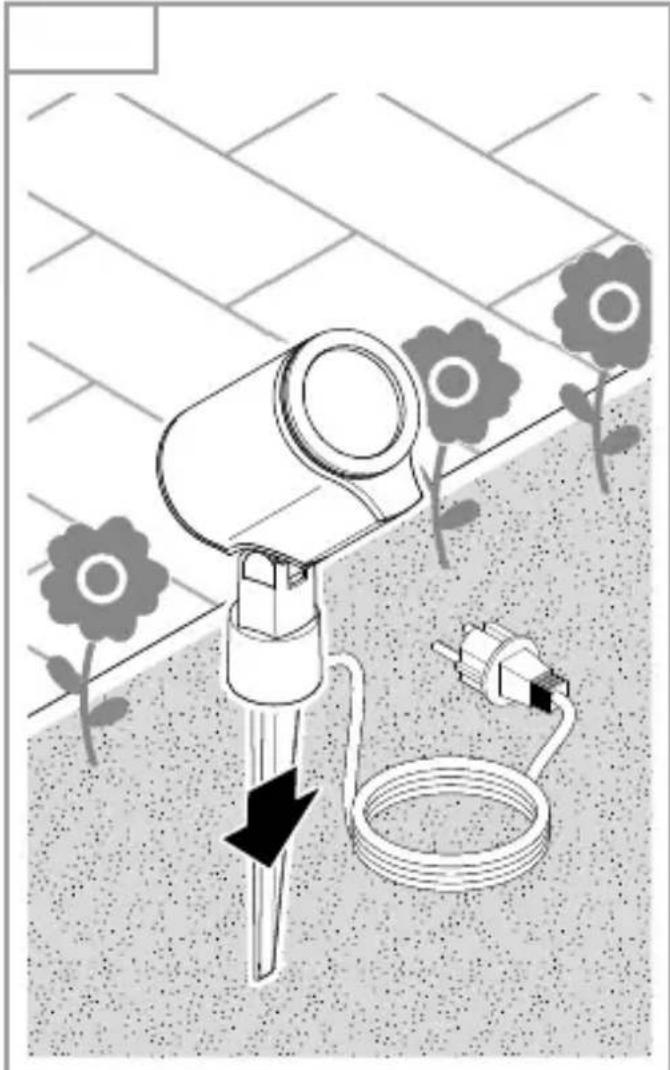

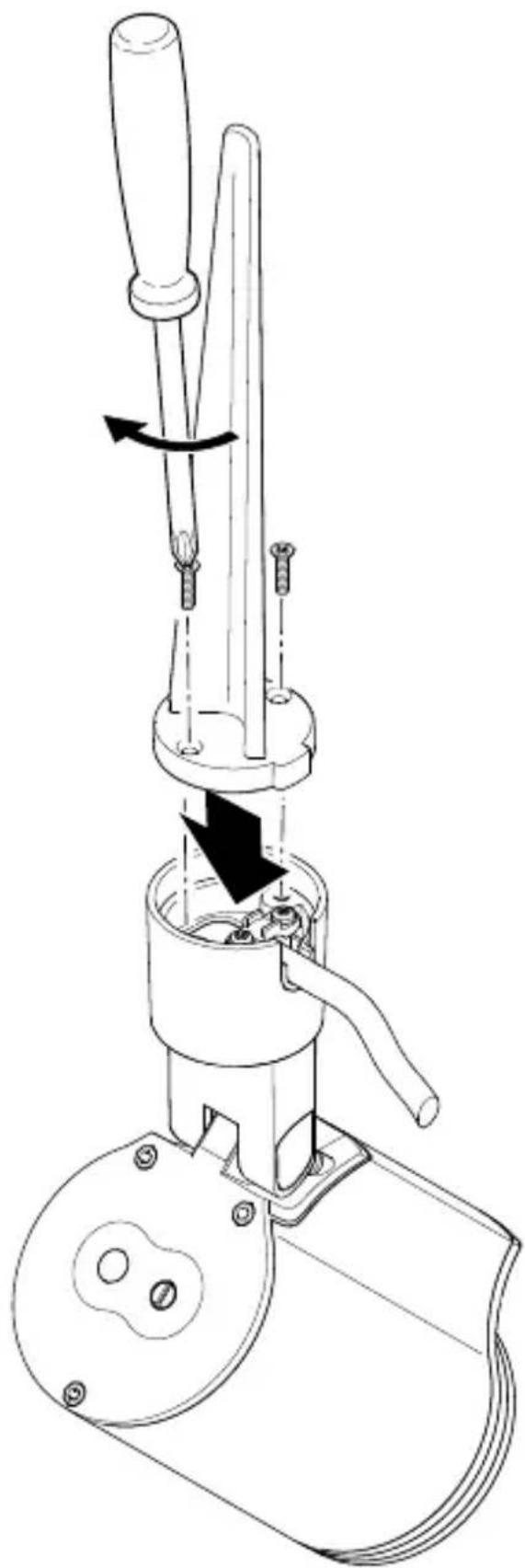

• Dugja a lampat a talajba. (4.7. abra)

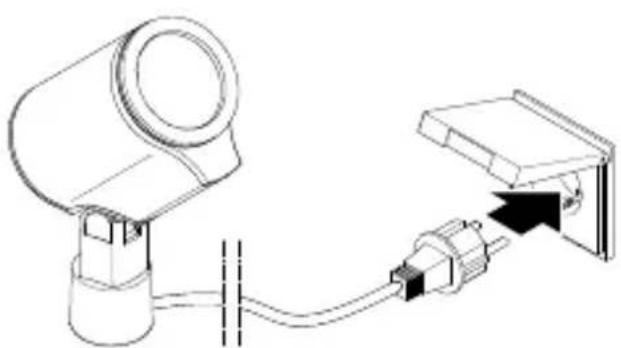

  Dugja be a dugós csatlakozót. (4.8. ábra)
  Végezze el a beallitásokat. →,5. Múkódés"

Megjegyzés a NightAuto valtozathoz

Gyózǎdjön meg arról, hogy a fényérzekelő nincs-e takarásban (pl. lombozat).

5. Múködés

Spot Way NightAuto / Spot Garden NightAuto

Gyári beállítások

-Beállítás szabályzó állásban = folyamatosan BE

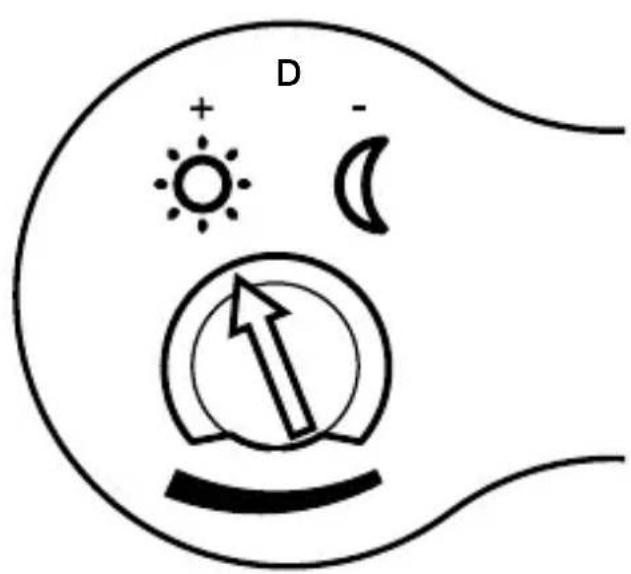

Szürkületi beallitas (5.2. Dábra)

A lámpa kívant megszólalási kuszöbertékét fokozatmentesen lehet állitani kb. 2 lux és 1000 lux közöttt.

-Beállitas szabályzó állásban = folyamatosan BE

-Beállítás szabályzo állásra állítva = szürkületi üzem (kb. 2 lux)

Nappali fenynél vegzett muködéspróbanál allītsa a beallitás szabályzó t állasba.

Spot Way SC / Spot Garden SC

Gyári beállítások

-Szurkuleti beaillitas: 2000 lux

-Idöbeallitás: 5 masodperc

Smart Remote App

A lámpa okostelefonról vagy tablagépról történő konfiguralásához töltsle le a STEINEL Smart Remote alkalmazást az AppStore-ból. Bluetooth-képes okostelefonra vagy tablagépre lesz szüksége.

Android iOS

A kōvetkezǒ funkciókat tudja beállítani Smart Remote alkalmazáson keresztül:

-Idöbeallitas
-Szurkuleti beaillitas
-Be- és kikapcsolási idők
-Automata/manuális szituációfuggó vezérles
-Halózat
-Csoportképzés
-Csoportok es lampak elnevezese

Megegyzés:

A lámpa kikapcsolása után a MOZgásérzékelés mindig kb. 1 mp idó tartamra szünetel.
Csak ennek az idonek a letelte után képes a lámpa MOZgás esétén ismét bekapcsolni.

Az idózített be- és kikapcsoláshoz a Spot SC egy belső orával rendelkezik. Ez/GLinden Bluetooth kapcsolatnál automatikusan szinkronizálaj magát a Smart Remote alkalma-záson keresztül a csatlakoztatott okostelefon orájával.

A tokeletes muködéshez a lámpa feszültsegkiesése után kapcsolatot kell teremteni a Smart Remote alkalmazáson keresztül. A belso ora ismet szinkronizál az okostelefon orajával.

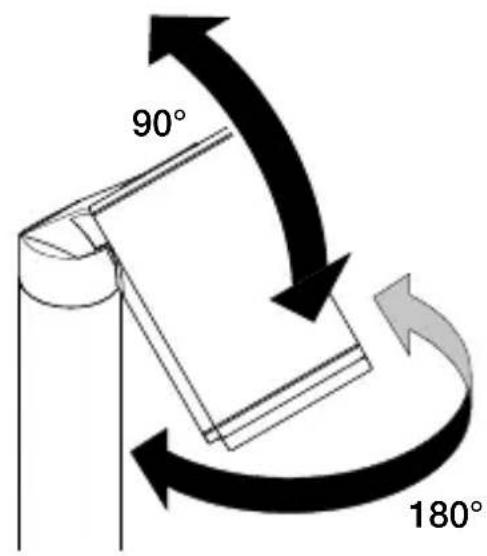

6. A lámpa forgatási tartománya / világítótest csere

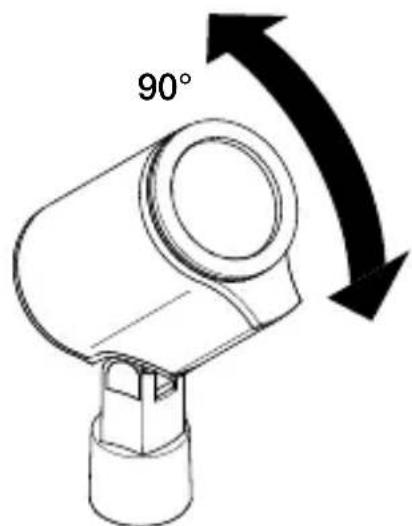

A lámpaForgeryási tartománya

-Way (6.1.ábra)
-Garden (6.2.ábra)

Vilagitótest csere

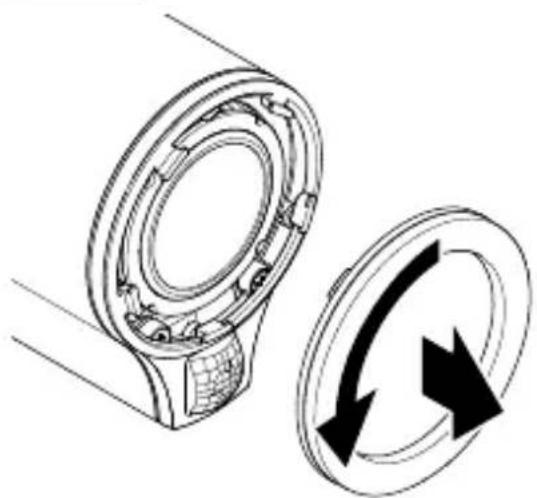

• Lazitsa meg a lampahazon a takarotárcsát és húzza ki. (6.3. ábra)

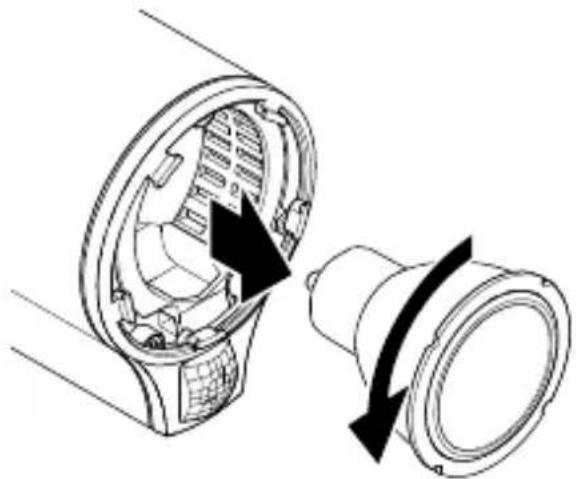

• Lazitsa meg a vilagitótestet es huzza ki. (6.4. abra)

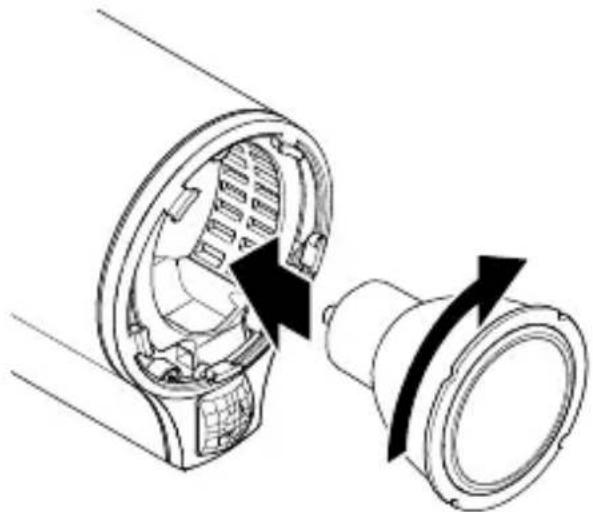

• Helyezzen fel uy vilagitótestet és rögzítse. (6.5. ábra)

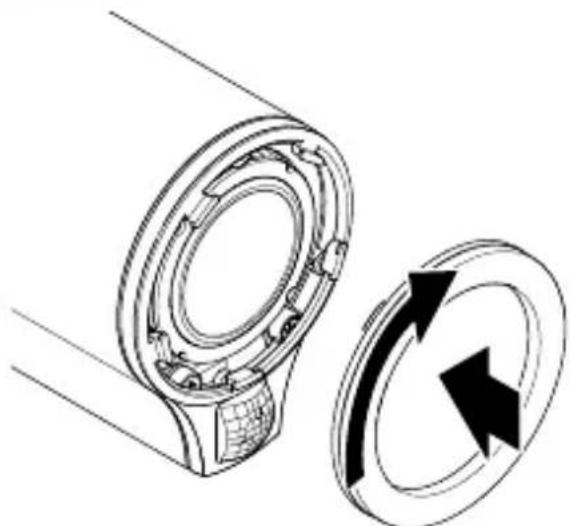

• Helyezze fel a takarótarcsát és rögzítse. (6.6. ábra)

Fontos:

Csak max. 9 W-os GU10 LED-lampat használjon.

Megegyzés:

• Világítótest csere alkalmával mindig győződjön meg arról, hogy a tomités és a tomitő felületek nem szennyeződtek-e el, illetve nem sérültek-e.

7. Karbantartás

A termék nem igényel karbantartást.

A lampa felülete szennyezódés esetén

(tiszítószer alkalmazása nélkül) nedves kendővel tiszítható meg.

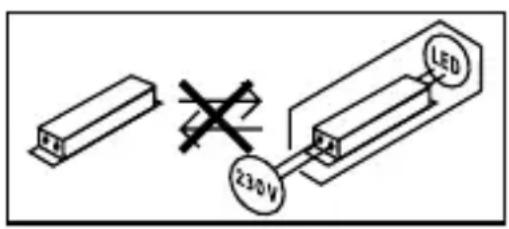

Fontos: A vezerl'mu' nem cserelheto.

8. Ártalmatlanítás

Gondoskodjon az elektromos keszülékek, a tartozék es a csomagolás kornyezetbarat ujrahasznosításáráól.

Ne dobjon elektramos keszülékeket a házartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos europai irányelvek értelmében és azok nemzeti jogrendszerbe történő átultétese szerint a mar nem működókepes elektromos berendezéseket külön kell gyüjteni és környezetbarát ujrahasznosításukról kell gondoskodni.

9. Megfeleloségi nyilatkozat

STEINEL Vertrieb GmbH igazolja, hovy a Spot Way SC / Spot Garden SC típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfeleloségi nyilatkozat teljes szövege elérhető a kõvetkező internetes címen: www.steinel.de

10. Gyári garancia

Ezt a Steinel-terminéket a legnagyobb gondossággal gyartották, muködését ésBiztonságossagát az érvényes elóirások szerint bevizsgálták, majd szúrópréba szerüen ellenőriztek. A Steinel garanciát vallal a kifogástalan minőssegre és muködésre. A garancia ideje 36 hönap, ami a vásárlás napján kezdódk. Minden olyan hibat kijavítunk, ami anyag- vagy gyartási híbrávezethető vissza. A garancia teljesítésenek modját mi valasztjuk meg: ez lehet a híbás alkatrész megjavítása vagy kicserelése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyankárokra és hiányosságokra, amelyek a szakszerütlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréból.

GaranciátCsak akkor vallalunk, ha a keszüléket szétszereletlen allapotban jol becsomagolják, mellekelik a hiba rovid leirásat, a (vasárlás idópontjával és a kereskedő pecsétjével ellatott) pénztárblokkot vagy számlat, és ezeket elküldik az illetékes szerviznek.

Javíto szolgálat:

A garanciaidó lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esétén tudakolja meg az Ölnhöz legközelebb eső szervizünkben, hogy milyen lehetósegei vannak a helyreallitásra.

ÉV

GYARTOI

GARANCIA

11. Mûszaki adatok
Méretek(Sze x Mé xMa) (Szé x Mé xMa)	Spot Way: 140 x 226 x 572 mmSpot Garden: 69 x 118 x 369 mm
Kábelhossz 2500 mm
Hálózati feszültseg 220 - 240 V, 50/60 Hz
Lámpa teljesítményfelvétele (Pon)*	Spot Way / Garden: 6,70 WSpot Way / Garden NightAuto: 7,86 WSpot Way / Garden SC: 7,90 W
Lámpa fényárama / fényereje*	Spot Way / Garden: 512 Im; 76,40 Im/WSpot Way / Garden NightAuto: 512 Im; 65,10 Im/WSpot Way / Garden SC: 512 Im; 64,80 Im/W
Világítótest fényárama 620 Im 92,5 Im/W
Világítótest teljesítményfelvétele	6,7 W
Standby (làmpa)	Spot Way / Garden NightAuto: 0,20 WSpot Way / Garden SC: 0,42 W
Standby (hálózat) (Ponet)	Spot Way / Garden SC: 0,42 W
Szinhömér séklet*	3 000 K (meleg fehér)
Szívisszaadási index * R	>80
Közepes mérési élettartam * L70B50 25 °C esetén: >20 000 Óra
Színkonzisztencia SDCM * 6
Mozgásérzékelős technika Passzív infravörst (csak Spot Way / Garden SC)
Erzékelési tartomány	(csak Spot Way / Garden SC)
Erzékelési szög	90°
Nyitási szög	90°

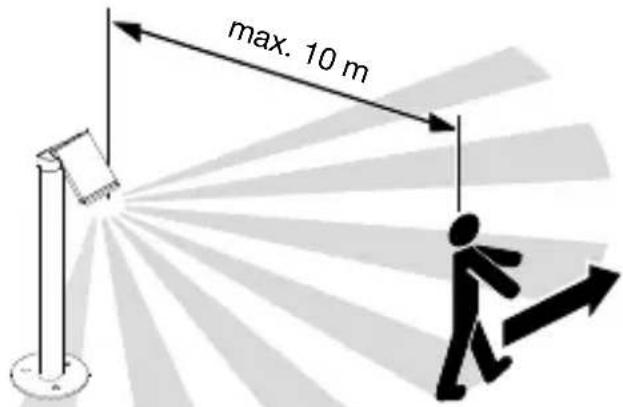

Hatótvolság max. 10 m (csak Spot Way / Garden SC)
Időbeálítás 5 s - 60 perc (csak Spot Way / Garden SC)
Alkonykapcsoló-beálítás 2 - 1000 lux (csak Spot Way / Garden NightAuto)2 - 2000 lux (csak Spot Way / Garden SC)
A védelem fajtája IP44
Védelmi osztály I
Környezeti hórméséklet	-20 és +40 °C között
Bluetooth frekvencia	2,4 - 2,48 GHz(csak Spot Way / Garden SC)
Bluetooth adóteljesítmény (Pnet)	5 dBm/0,60 mW(csak Spot Way / Garden SC)
* a mellékelt LED-es világítótestekhezEz a termék „F“ energiahatékonysági osztályú fényforrást tartalmaz.

12. Üzemzavarok

Zavar Oka Elhárítása
A LED-lámpa nem kapcsol be	■ Kioldott aBiztosíték, nincs bekapcsolva, megtört a gezeték	■ Kapcsolja be abiztosítékot, cserélje ki, kapcsolja be a halózati kapcsolót, ellenorizzee a gezetékat feszültseg-ellenőržóvel
	■ Róvidzárlat	■ Ellenőrizzee acsatlakozásokat
	■ A világítótest kiégett	■ Világítótest csere
A NightAuto LED-lámpa nem kapcsol be	■ Nappali üzem esetén az szürkuleti érték éjszakai üzemre van beálítva	■ Állítsa be Újra
	■ A halózati kapcsoló KI van kapcsolva	■ Kapcsolja be
	■ Kioldott abiztosíték	■ Kapcsolja be a biztosítékot, cserélje, esetleg ellenorizzze acsatlakozásokat
	■ Az érzékelési területet nem az adott céleérésére állitották be	■ Állítsa be Újra
A NightAuto-LED-lámpa nem kapcsol ki	■ Szürkuleti üzem esetén a szürkuleti beálítasyfelyamatos BE állásban van	■ Állítsa be Újra
	■ Felyamatos mozgás az érzékelési tartományiban	■ Ellenőrizzee az érzékelési tartományt és szükség esétén állítsa be Újra ill. takarja ki
	■ A fenyerő érzékelö tarkarásban van (pl. lombozattól)	■ Távolítsa el a takaró tárgyakat a fenyerő érzékelő elől
SC-LED-lámpa mindig KI/BE kapcsol	■ Állatok mozognak az érzékelési területen	■ Fordítsa az érzékelőt magasabbra, forgassa, ill. takarja le celzottan, módosítsa ill. takarja le az érzékelési tartományt

Zavar Oka Elhárítása

SC-LED-lámpa kérés nélkül bekapcsol	■ A szél mozgatja az érzékelési területen található fákat és bokrokat	■ Módosítsa az érzékelési területet
	■ Az utan elhaladó autók érzékelése	■ Módosítsa az érzékelési területet
	■ Hirtelen hòmér sékletvál- tozás az idójárás miatt (szl, eső, hó) vagy a ventilatorokból, nyitott ablakokon át kiáramló levegő miatt	■ A területet megváltoz- tatni, a felszerelestés helyét áthelyezni
	■ A mozgásérzékelős LED-lámpa pl. széllökek eşk vagy erós csapadék miatt inog (mozog)	■ Szerelje a mozgásérzé- kelős LED-lampát szilrárd talapzatra
