KULLANIM KILAVUZU Spot Way STEINEL

TR .116 Metin kismini dikkate alin!

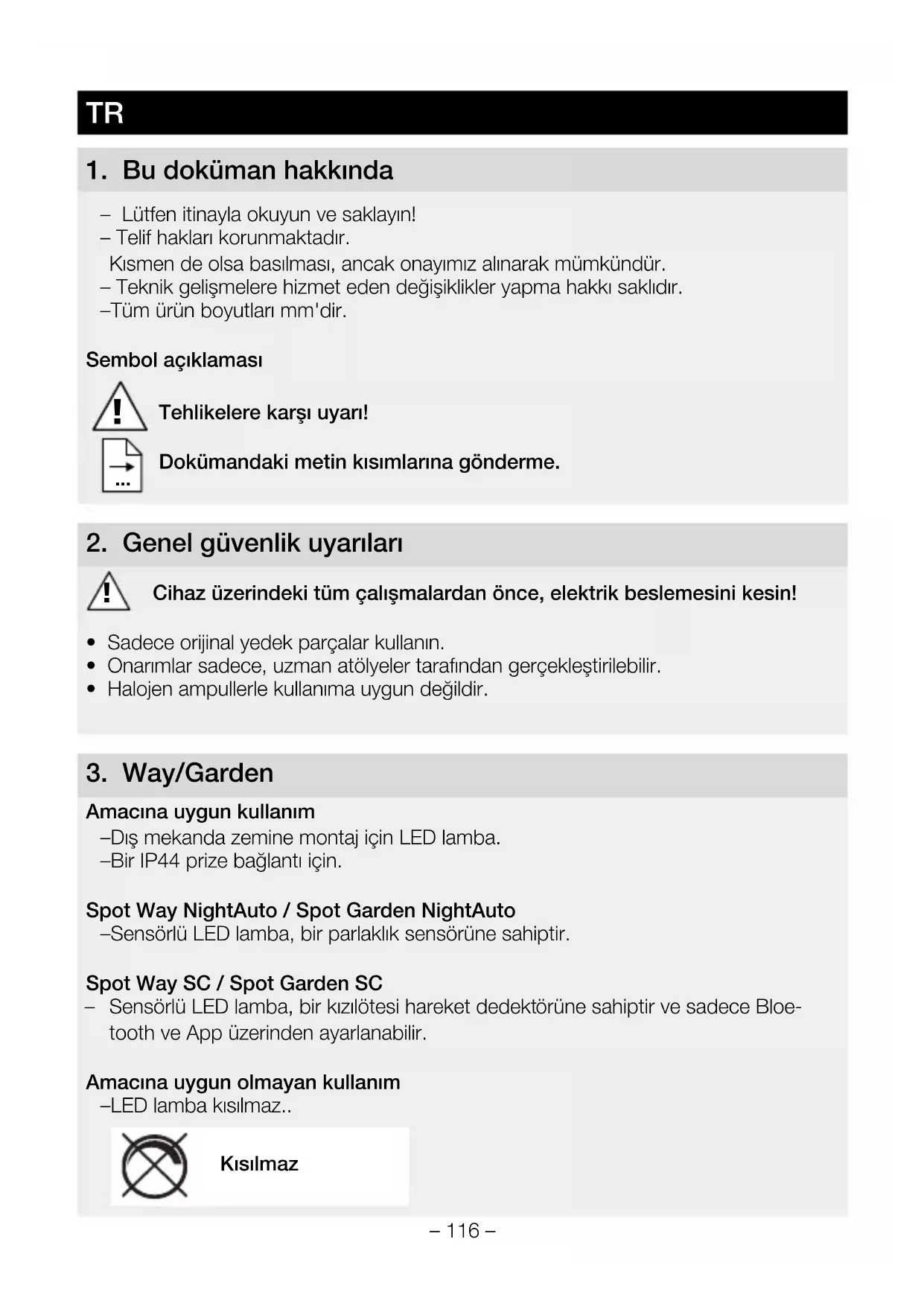

1. Bu doküman hakinda

• Lütfen itinayla okuyun ve saklayin!
• Telif haklari korunmaktadir.

Kismen de olsa basilmasi, ancak onayimiz alinarak mumkundur.

• Teknik gelismelere hizmet eden degisiklikler yapma hakki saklidir.
  -Tüm ürün boyutlari mm'dir.

Sembol açıklaması

Tehlikere karsi uyari!

Dokumandaki metin kismilarina gonderme.

2. Genel güvenlik uyarilari

Cihaz üzerindeki:tüm calismalardan once, elektrik beslemesini kesin!

• Sadece original yedek parçalar kullanin.
• Onarimalr sadece, uzman atolyeler tarafindan gerekelestirilebilir.
• Halojen ampullerle kullanima uygun degildir.

3. Way/Garden

Amacina uygun kullanim

-Dis mekanda zemine montaj icin LED lamba.

-Bir IP44 prize baglanti iciin.

Spot Way NightAuto / Spot Garden NightAuto

-Sensörlü LED lamba, bir parlaklik sensörüne sahiptir.

Spot Way SC / Spot Garden SC

• Sensörlü LED lamba, bir kizlötesi hareket dedektörüne sahiptir ve sadece Bloetooth ve App überinden ayarlanabilir.

Amacina uygun olmayan kullanim

-LED Iamba kisilmaz..

Kisilmaz

Spot Way teslimat kapsami (Sek. 3.1)

-Direk, zemin plakasi ve elektrik fişi baglanti kablosu dahil lamba
-üc vida
-üc dübel

Spot Garden teslimat kapsami (Sek. 3.2)

-Elektrik fişli böglanti kablosu dahil lamba
-Çakma cubuğ
-iki vida

Spot Garden ürün boyutlari (Sek. 3.4)

Urune genelbakis (Sek.3.5-3.10)

A Lamba govdesi
B Hareket sensörü (sadece Spot Way / Spot Garden SC)
C Parlaklik sensörü (sadece Spot Way / Garden NightAuto)
D Alacakaranlik ayari (sadece Spot Way / Garden NightAuto)
E Zemin plakasi ile direk (sadece Spot Way)
F Cakma cubugu (sadece Spot Garden)
GFiSli elektrik baglanti kablosu

Kapsama alani Spot Way / Spot Garden SC (Sek. 3.11-3.16)

Isik siddeti dagilimi (Sek. 3.17)

4. Montaj

• Butün yapi parçalarinda hasar kontrolü yapın.
• Hasarlar oldugunda, urunu isletime almayin.
• Bu lambanin dhe kalan, esnek kablosu degiştinilemez.
  Kabloda bir hasar olustugunda, toplam lambanin yenilenmesi gerekir.
• Libanin montaj sirasinda, titresime maruz kalmayacak sekilde sabitlenmesine dokkat edilmelidir.
• Erisim menzilini ve hareketlerin algilanmasini goz onune alarak, uygun montaj yerini seksin.

Sadece Spot Way / Spot Garden SC:

En güvenli hareket algilaması, cihaz yürüme yolunun yan tarafina monte edildigi ve sensörün,görösün olumsuz etkileyecek engeller (orn. açaçlar, duvarlar vb.) olmadmiş takdirde elde edilir.

Montaj adimlari Way

• Spot kafasini diregin uzerine koyun ve tik sesi gelinceye kadar sikin. (Sek. 4.1)
• Zemin plakasi oleh delik yerlerini isaretleyin. (Sek. 4.2)
  Delikleri delin ve dubelleri yerleştin. (Sek. 4.3)
  Lambayi zemine monte edin. (Sek. 4.4)
  Fisi takin. (Sek. 4.5)
• Ayarli yapin. ,5. Fonksiyon"

Montaj adimlari Garden

• Cakma cubugunu lambaya monte edin (Sek. 4.6)
• Lambayi zeme takin. (Sek. 4.7)
• Fisi takin. (Sek. 4.8)
• Ayarlari yapin. ,5. Fonksiyon"

NightAuto versiyonu增長 aciklama

• Parlaklik sensörünün üzerinin örtülü olmadüzindan emin olun (örn. yapraklar nedeniyle).

5. Fonksiyon

Spot Way NightAuto / Spot Garden NightAuto

Fabrika ayarlari

-Ayar Düğmesi konumunda = Säre AÇİK

Alacakaranlik ayari (Sek. 5.2 D)

Lambanin istenen tepkime eşi, yak. 2 ile 1000 Luxarasinda kademesiz olarak ayarlanabilir.

-Ayar Düğmesi konumunda = Säre AÇİK

-Ayar dügmesi konumunda = Alacakaranlik isletimi (yak. 2 Lux)

Günışında fonksiyon testi icin, ayar Düğmesi konumunda durmalDIR.

Spot Way SC / Spot Garden SC

Fabrika ayarlari

-Alacakaranlik ayari: 2000 lux

-Zaman ayari: 5 saniye

Smart Remote App

Lambanin akilli Telefon veya tablet ile yapilandirilmasi增長 STEINEL Smart Remote App, App Store'unuzdan indirilmelidir. Bluetooth uyumlu bir akilli Telefon veya Telefon gereklidir.

Android iOS

Aşaqidaki fonksiyonlar, Smart Remote App üzerinden ayarlanabilir:

-Zaman ayari
-Alacakaranlik ayari
-Açma ve kapama zamanlari
-Durum kontrolü Otomatik/Manuel
-Ag systemd
-Grup olusumu
-Gruplarin ve lambalarin adlandirilmasi

Not:

Lambanin her durduruluşunu takiben yak. 1 saniye boyunca yeti bir hareket algilaması yapilmaz. Ancak bu surenin bitimiyle birlikte lamba, hareket halinde isigi tekrar acar.

Zamana gore açmak ve kapatmak,—in, Spot SC dahili bir saate sahiptir. Smart Remote App üzerinden Bluetooth baglantisi yapildigiindia,®, alan akil telefonun saatyle otomatik olarak senkronize edilir.

Dogru bir fonksiyonun-SAglanmasi icin, lambadaki bir elektrik kesintisin in ardindan, Smart Remote App uzerinden bir baglanti olusturulmaldir. Dahili saat yeniden, akil telefon ile senkronize olur.

6. Lambayi dondurme araligi / Ampul degisiimi

Lambayidondurme araligi

-Way (Sek. 6.1)
-Garden (Sek. 6.2)

Ampul degisimi

• Lamba góvdesindeki kapaği,—çozün ve disari,—cekin. (Sek. 6.3)
• Ampulü Çozün ve disariçın. (Şek. 6.4)
• Yeni ampulü yerleştin ve sikan. (Sek. 6.5)
• Kapaği üzerine oturtun ve sikan. (Sek. 6.6)

Önemli:

Yalinizca, azami 9 W GU10-LED ampul kullanin.

Not:

• Bir ampuldehyşikligi sirasinda, containin ve sizdirmazlik yüzeyinin kirli veya hasarli olmadından emin olun.

7. Bakim

Urunbakim gerektirmez.

Lamba kirlendiginde, nemli bir bez yardimiyla (deterjan kullanmadan) temizlenebilir.

Önemli: isletim cihazi degistirilemez.

8. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, cevre dostu bir donusuge gonderilmelidir.

Elektrikli cihazları evsel atikların icine atmayin!

Sadece AB ülkeleri icin:

Atik Elektrikli ve Elektronik Cihazlar Avrupa yonergesine ve bunun donuustug ulusal yasaya gore, artik kullanilamayacak haldeki elektrikli cihazlarin ayri toplanip cevre dostu geri donusum icin gonderilmesi zorunludur.

9. Uygunluk beyani

Bu vesileyle STEINEL Vertrieb GmbH, Spot Way SC / Spot Garden SC kablosuz sistem turünün 2014/53/EU yönetmelüğine uygünluğunu bcyan eder. AT Uygünluk Beyanı nintam metnini su web adresinden temin edbilirsiniz: www.steinel.de

10. Üretici garantisi

Bu STEINEL urunu, buyuk bir itinayla ureilmis, fonksiyon ve guvenlik kontrolleri geleeri talimatlar uyarinca yapilmis ve ardindan bir numune kontrolüne tabi tutulmustur.

STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti suresi 36 ay olup, kullaniciya sati tarihi itibariyle bisher. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafimizca giderilmektedir; garanti hizmeti, tercihimize baglı olarak kusurlu parçalarin onarimi veyadehyigişi seklindeGPCklesir. Garanti hizmeti, asinma parçalarindaki hasarlari, usulüne aykiri uygulama veya bakim sonucunda meydana gelen hasar ve kusurlari kapsamaz. Yabanci cisilmere yansiyan dolayl zararlar, garanti kapsami disindadir.

Garanti yükūmlülğü ançak, cihazın açilmamış halde kisa hata acıklaması, kasa fiş veya faturasıyla (satiş tarihi ve satiçı kASEsi) birlikte, tam ambalajlanmış sekilde ilgili servis istasyonuna genderilmesi durumunda geleçirlidir.

Onarim servisi:

Garanti sūresinin dolmasi veya garanti kapsamina girmeyen kusurlar halinde, onarim olanağı konusunda lüften en yakin servis istasyonuna dinşıniz.

3YIL URETICI GARANTISI

11. Teknik Özellikler
Boyutlar (G × D × Y)	Spot Way: 140 × 226 × 572 mm
(G × D × Y)	Spot Garden: 69 × 118 × 369 mm
Kablo uzunluğu 2.500 mm
Şebeke gerilimi 220 - 240 V, 50/60 Hz
Çekilen güç (Pon) Lamba*	Spot Way / Garden: 6,70 W Spot Way / Garden NightAuto: 7,86 W Spot Way / Garden SC: 7,90 W
Işık akimi / Parlaklik Lamba*	Spot Way / Garden: 512 Im; 76,40 Im/W Spot Way / Garden NightAuto: 512 Im; 65,10 Im/W Spot Way / Garden SC: 512 Im; 64,80 Im/W
Işık akimi Ampul 620 Im 92,5 Im/W
Çekilen güç Ampul	6,7 W
Standby (Lamba)	Spot Way / Garden NightAuto: 0,20 W Spot Way / Garden SC: 0,42 W
Standby (Ağ) (Pnet) Spot Way / Garden SC: 0,42 W
Renk sicutlıriage*	3.000 K (sicut beyaz)
Renk yansitma indeksi*	R>a>80
Ortalamama nominal hizmet ömrü*	L70B50 25 °C sicutlkita: >20.000 saat
Renk tutariliği SDCM*	6
Sensör teknoLOjisi Pasif kizlõtesi (sadece Spot Way / Garden SC)
Kapsama alanı	(sadece Spot Way / Garden SC)
• Kapsama açırı	90°
• Menfez açırı	90°
Menzil maks. 10 m (sadece Spot Way / Garden SC)
Zaman ayari 5 sn - 60 dak (sadece Spot Way / Garden SC)
Alacakaranlik ayari	2 - 1.000 Lux (sadece Spot Way / Garden NightAuto) 2 - 2.000 Lux (sadece Spot Way / Garden SC)
Korumu türü IP44
Korumu sinifi I
Ortam sicutlıriage -20 ila +40 °C
Bluetooth frekansi 2,4 - 2,48 GHz	(sadece Spot Way / Garden SC)
Bluetooth verici güüü (Pnet) 5 dBm / 0,60 mW	(sadece Spot Way / Garden SC)
Bu ürün, enerji verimliliği sinifi „F" olan bir ilek kaynagi icin
* birlikte verilen LED ilek kaynagi icin
12. İşletim arüzalanı
Anza Nedeni Giderilmesi
LED lamba calismiyor	■ Sigorta atmış, calistirilmamış, kablo kopuk	■ Sigortayın calistırın,dehyişirin, elektrik anahtarı calistırın; kabloyu avometre ile gezdenGPCİRIN
	■ Kisa devre	■ Baçlantın calzdenGPCİRIN
	■ Ampul anzali	■ Ampulü calistırın
NightAuto LED lamba calismiyor	■ gündüz,isletimi, alacakaranlık ayari gelece,isletiminde	■ Yeniden ayarlayın
	■ Elektrik anahtarı KAPALI	■ CalistırN
	■ Sigorta atmış	■ Sigortayın calistırın,dehyişirin,gerekt. baglantın kontrl edin
	■ Kapsama alanı, hedefeyönelik ayarlanmamış	■ Yeniden ayarlayın
NightAuto LED lamba kapanmiyor	■ alacakaranlık,isletiminde, alacakaranlık ayari SäreAÇIK konumunda	■ Yeniden ayarlayın
	■ Kapsama alanında surekli hareket var	■ Aralıntı kontrl edin ve icab. yeniden ayarlayn ya da üzerini,açın
	■ ParlakiK senörlünncüleri ortülU (örn.yapraklar nedeniyle).	■ ParlakiK senörlünncüncüerini temizleyin
SC LED lamba daima AÇIK/KAPALI calisylor	■ Kapsama alanında hayvanlar hareket ediyor	■ Sensörü daha yukan kaldirn ya da hedefe uygün sekilde ortün; alanıdehyişirin,ya da üzerini ortün

Ariza Nedeni Giderilmesi

SC LED lamba istenmeden devreye giriyor	■ Rüzgar, kapsama alanindaki ağaçları ve çaliları hareket ettiriyor	■ Aralişidehyişirin
	■ Yoldan.Since araçlar algilaniyor	■ Aralişidehyişirin
	■ hava Şartları (rüzgar, yağmur, kar) nedeniyle veyavantilatörler,açık pencerelerden gelen hava akimiyla ani sicalsıkdehyisi var	■ Aralişidehyişirin, montaj yerini kayırın
	■ Sensörlü LED lamba sallaniyor (hareket ediyor), örn. fertinalar veya gü新常态 nedeniyle	■ Sensörlü LED lambayı sağlam bir zemin üzerine monte edin
