Produkttype	LED-spot til udendørs gulvmontering
Mærke	STEINEL
Model	Spot Way (varianter NightAuto, SC)
Dimensioner (L × B × H)	140 × 226 × 572 mm
Kabellængde	2500 mm
Netspænding	220-240 V, 50/60 Hz
Effektforbrug (standard)	6,70 W
Lysstrøm	512 lm
Farvetemperatur	3000 K (varmhvid)
Farvegengivelsesindeks (Ra)	>80
Gennemsnitlig levetid (L70B50 ved 25°C)	>20 000 h
Beskyttelsesgrad	IP44
Beskyttelsesklasse	I
Omgivelsestemperatur	-20 til +40 °C
Detektionsteknik (SC-modeller)	Passiv infrarød
Detektionsvinkel (SC-modeller)	90°
Maks. detektionsrækkevidde (SC-modeller)	10 m
Efterslæbstid (SC-modeller)	5 s til 60 min
Justering af tændingsgrænse (NightAuto)	2 til 1000 lx
Justering af tændingsgrænse (SC)	2 til 2000 lx
Lyskilde	Udskiftelig LED GU10, maks. 9 W
Ekstra funktioner (SC)	Bevægelsessensor, styring via Smart Remote Bluetooth-app
Ekstra funktioner (NightAuto)	Lyssensor, justering af skumringsgrænse
Leveringsindhold	Spot, søjle, sokkel, kabel med stik, skruer, rawplugs
Vedligeholdelse	Rengør med fugtig klud uden rengøringsmiddel
Sikkerhed	Afbryd strømmen før indgreb, brug originale dele
Garanti	36 måneder

Ofte stillede spørgsmål - Spot Way STEINEL

Hvordan justerer jeg tændingsgrænsen for Spot Way NightAuto?

Drej indstillingsknappen (reference D) for at justere tændingsgrænsen fra 2 til 1000 lx. I position Tvungen tænding TIL forbliver spotlyset konstant tændt. For natdrift indstilles til ca. 2 lx.

Hvad gør jeg, hvis LED-spotlyset ikke tænder?

Kontroller først sikringen og strømforsyningen. Sørg for, at kontakten er tændt, og at kablet ikke er beskadiget. Udskift om nødvendigt LED-lyskilden (GU10 maks. 9W). Se afsnittet om fejlfinding i vejledningen.

Hvordan udskifter jeg LED-lyskilden?

Skru dækselglasset af huset, og skru derefter LED-lyskilden ud. Monter en ny GU10 op til 9W-lyskilde, og skru glasset på igen. Sørg for, at pakningen og tætningsfladen er rene og intakte.

Hvad er detektionsrækkevidden for bevægelsessensoren?

For Spot Way SC-modeller er den maksimale rækkevidde 10 meter med en detektionsvinkel på 90°. For optimal detektion monteres enheden vinkelret på gangretningen.

Kan jeg bruge en dæmper til dette spot?

Nej, lysstyrken på LED-armaturet kan ikke justeres. Enheden er ikke kompatibel med en dæmper. Brug i overensstemmelse med forskrifterne uden dæmper.

Hvordan forbinder jeg Spot Way SC til Smart Remote-appen?

Download Smart Remote STEINEL-appen fra App Store eller Google Play. Aktivér Bluetooth på din smartphone, og følg instruktionerne i appen for at parre spotlyset. Den indbyggede timer synkroniseres automatisk.

Hvad gør jeg, hvis spotlyset tænder og slukker konstant?

Denne adfærd kan skyldes dyr i detektionsområdet, vind, der bevæger grene, eller temperaturvariationer. Ret detektoren opad eller dæk den delvist, eller ændr detektionsområdet.

Hvad er LED'ens levetid?

Den beregnede gennemsnitlige levetid er L70B50 ved 25°C: >20.000 timer. Det betyder, at efter 20.000 timer har 50% af LED'erne stadig mindst 70% af deres oprindelige lysstrøm.

Er spotlyset egnet til udendørs brug i al slags vejr?

Ja, beskyttelsesgraden IP44 beskytter mod vandstænk og faste partikler >1 mm. Omgivelsestemperaturområdet er -20 til +40 °C. Velegnet til udendørs installation på jord eller pæl.

Hvordan rengør jeg LED-spotlyset?

Brug en fugtig klud uden rengøringsmiddel eller slibemiddel. Undgå at rengøre lyssensoren (NightAuto-modeller) for ikke at dække den. Nedsænk aldrig enheden i vand.

BRUGSANVISNING Spot Way STEINEL

DK .83 Følg den skriftligevejledning!

-Lampa inkl. anslutningskabel med nätkontakt
-Jordspett
-Tva skruvar

-Efterlystid: 5 sekunder

Smart Remote App

For att konfigurera armaturen med smarttelefon erer surfplatta maste STEINEL Smart Remote App laddas ner fran App Store. Det kravs en Bluetooth-forberedd smart-telefon erer surfplatta.

Android iOS

FöljandeFUNKtionerkanstallasinviaSmartRemoteApp:

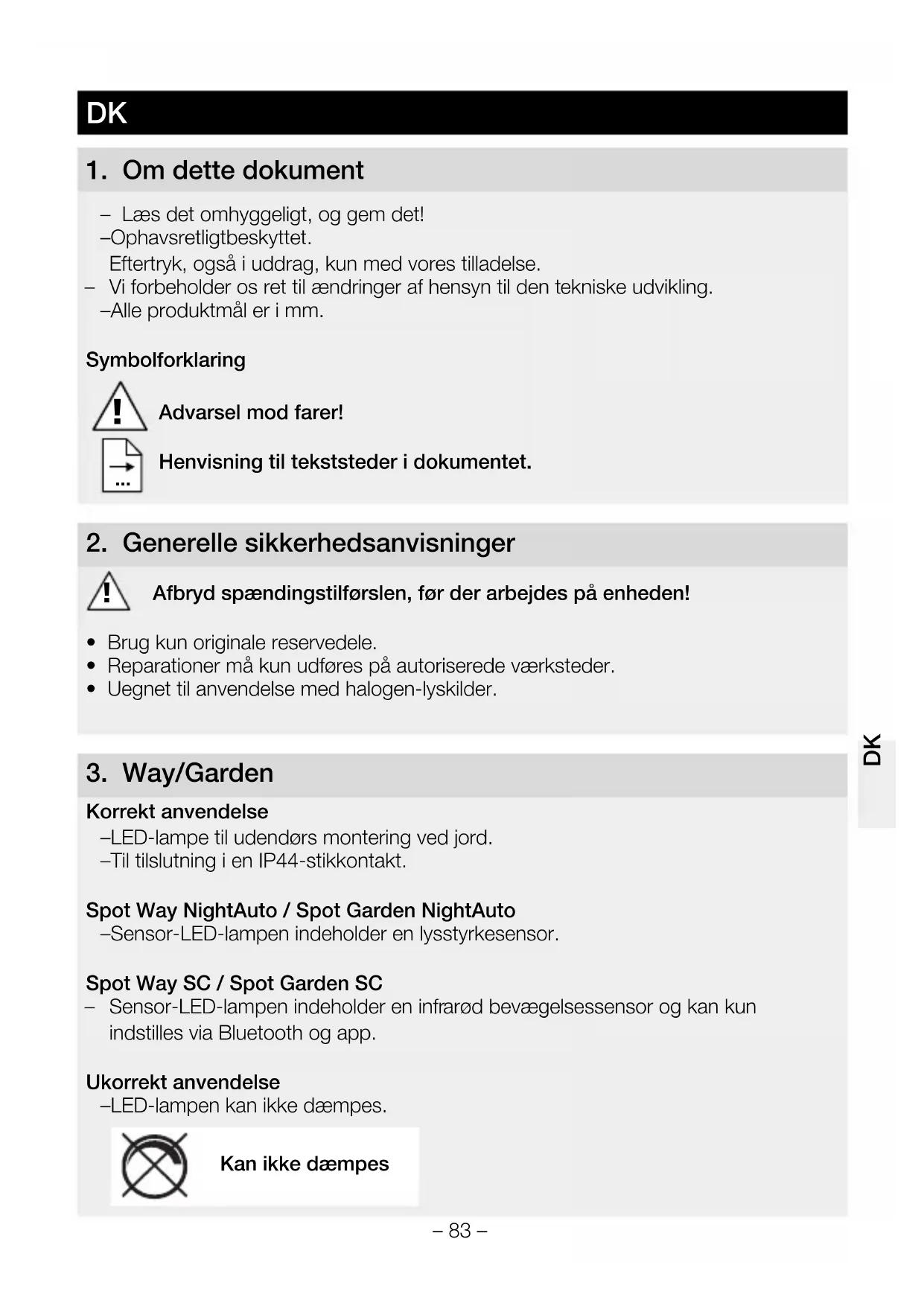

1. Om dette dokument

• Laes det omhyggeligt, og gem det!

-Ophavrsretligtbeskyttet.

• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Henvisning til tekststem i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på encheden!

• Brug kun originale reservedele.
• Reparationer må kun udføres på autoriserede værksteder.
• Uegnet til anvendelse med halogen-lyskilder.

3. Way/Garden

Korrekt anvendelse

-LED-lampe til udendørs montering ved jord.

-Til tilstutninq i en IP44-stikkontakt.

Spot Way NightAuto / Spot Garden NightAuto

-Sensor-LED-lampen indeholder en lysstyrkesensor.

Spot Way SC / Spot Garden SC

• Sensor-LED-lampen indeholder en infrarod bevægelsessensor og kan kun indstilles via Bluetooth og app.

Ukorrekt anvendelse

-LED-lampen kan/DDaempes.

Kan/DDempes

Leveringsomfang for Spot Way (fig. 3.1)

-Lampe inkl. stander, jordplade og tilslutningsledning med netstik
-Tre skruer
-Tre rawplugs

Leveringsomfang for Spot Garden (fig. 3.2)

• Kontroller alle komponenter for beskadigelser.
• Erprodukter beskadiget, på det ikke tages i brug.
• Den udvendige, fleksible ledning til deutsche lampe kan ikke udskiftes.

Hvis ledningen bliver beskadiget, skal hele lampen udskiftes.

Sorg ved montering af lampen for, at den fastgores et sted uden vibrationer.
- Vaelg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistering

Kun Spot Way / Spot Garden SC:

Den sikreste bevægelsesregistering opnås, hvis enheden monteres sidevært s for-hold til gangretningen, og hvis der ikke er nogen forbindringer (f.eks. træer, mure etc.), der forstyrrer sensorens synfelt.

Monteringstrin for Way

• Sæt lampehovedet pa søjlen, og skru det fast, indtil det siger klik (fig. 4.1)
• Marké borehuller til jordpladen (fig. 4.2)
• Bor huller, og saet rawlplugs i (fig. 4.3)
• Montering af lampe ved jord (fig. 4.4)
  Saat stikket i (fig. 4.5)
• Foretag indstillinger "5. Funktion"

Henvisning for versionen NightAuto

• Sørg for, at lysstyrkesensoren ikke er tilgaardket (f.eks. af Iøv).

5. Funktion

Spot Way NightAuto / Spot Garden NightAuto

Standardindstlinger

-Indstellingskap indstillet på „ " = permanent T /ENDT

Skumringsindstilling (fig. 5.2 D)

Lampens onskede aktiveringstaerskel kan indstilles trinlost fra ca. 2 til 1000 lux.

-Indstillingsknap indstillet på „✔” = permanent TÄNDT

-Indstillingsknap indstillet til = skumringsmodus (ca. 2 lux)

Ved Funktionstest i dagslys skal indstellingsknappen sta

Spot Way SC / Spot Garden SC

Standardindstillinger

-Skumringsindstilling: 2000 lux

-Tidsindstilling: 5 sekunder

Smart Remote-app

For at konfigurere lampen med smartphone eller tablet skal du downloade STEINEL Smart Remote-appen fra din App Store. Du skal bruge en smartphone eller tablet med Bluetooth.

Android iOS

-Tidsindstilling
-Skumringsindstilling
-Taend- og sluk-tider
-Situationsmaessig styring automatik/manuel
-Tilslutning til netværk
-Gruppeoprettelse
-Navngivning af grupper og lamper

Bemærk:

Hver gang lampen slukkes, er en ny bevægelsesregistering spærret i ca. 1 sekund. Først derefter kan lampen ingen taendes ved bevægelse.

Spot SC har et internt ur til tidsbaseret taending og slukning. Uret synkroniseres automatisk med uret i den tilslutte smartphone, hvr gang der er Bluetooth-forbindelse via Smart Remote-appen.

For at opnå korrekt Funktion skal der oprettes forbindelse via Smart Remote-appen after en spændingsafbrydelse. Det interne ur synkroniseres ingen med smartphone-uret.

6. Lampens drejeradius / skift af lyskilde

Lampens drejeradius

-Way (fig. 6.1)

-Garden (fig. 6.2)

Shift af lyskilde

• Løsn dæskiven på lampehuset, og træk den ud (fig. 6.3)
• Løsn lyskilden, og træk den ud (fig. 6.4)
• Sæt den nye lyskilde i, og skru den fast (fig. 6.5)
• Sæt dæskiven på, og skru den fast (fig. 6.6)

Vigtigt:

Brug kun GU10-LED-lyskilder op til maks. 9 W.

Bemærk:

• Kontroller ved udskiftning af lyskilden, at tætningen og tætningsfladen/DDke er tilsmudset eller beskadiget.

7. Vedligeholdelse

Produktet er vedligeholdesesfrit.

Lampen kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel).

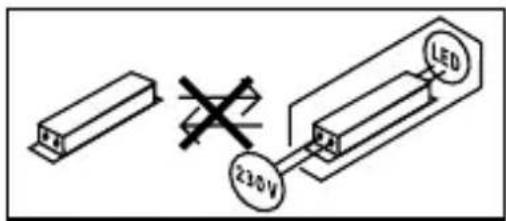

Vigtigt: Transformeren kan/DDskiftes.

8. Bortskaffelse

Smid/DD elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Overensstemmelseserklaering

Hermed erklærer STEINEL Vertrieb GmbH, at radioudstyrdypen Spot Way SC / Spot Garden SC er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelse-serklaeringens fulde tekst kan findes på følgende internetadresse: www.steinel.de

10. Producentgaranti

Dette Steinel-product er fremstillet med største omhu, Funktion- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprovekontrol. Steinel garanterer for upåklagelig beskaffenhed og Funktion. Garantien gælder 36 maneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale-ller fabrikationsfejl, og garantien ydes i form af reparation aller udskiftning af defekte dele after vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstæt pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågeldende serviceafdeling.

Reparationservice:

När garantiperioden er udlobet, eller i tilfælde af mangler, der/DDekkes af garanti-en, skal du sporge nærmeste serviceværksted om mulighederne for reparation.

12. Driftsforstyrrelser

Fejl Årsag Afhjælpning
LED-lampen tænder ikke	Sikring udløst, ikke slæt til, ledning afbrudt	Slå sikring til, udskift, tænd tænd/sluk- kontakt, kontrollér ledning med en spændingstester
	Kortslutting	Kontrollér tilslutninger
	Defekt lyskilde	Udskift lyskilden
NightAuto-LED-lampen tænder ikke	Ved brug i daglys, skumringsindstilling er indstillet på nattilstand	Indstilles på ny
	Nettilslutting slukket	Tænd
	Sikring udløst	Slå sikring til, udskift, kontrollérevt. tilslutning
	Overvågningsområdet er ikke indstillet korrekt	Justérigen
NightAuto-LED-lampen slukker ikke	Ved skumringsdrift, skumringsindstilling stär på permanent TÆNDT	Indstilles på ny
	Konstant bevægelse i overvågningsområdet	Kontrollér området, og indstilevt. på ny eller tildæk
	Lysstyrkesensor er tildækket (f.eks. af løv)	Fjern tildækning af lysstrykesensor
SC-LED- lampen tænder og slukker—hele tiden	Dyr i overvågningsområ- det	Vip sensoren opad, eller tildæk den målrettet; vælg nyt område, eller tildæk
SC-LED- lampen tændes på uønskede tidspunkter	Vinden fær træer og buske i overvågnings- området til at bevæge sig	Juster område
	Registrarering af biler på gaden	Juster område
	Pludselige temperatur- svingninger pga. vejret (vind, regn, sne) eller luft fra ventilatorer erller abne vinduer	Området udskiftes, monteringsstedet flyttes
	Sensor-LED-lampen ryster (bevæger sig) på grund af f.eks. vindstød eller kraftig nedbør	Monter sensor- LED-lampen på et stabilit understlag
