BEDIENUNGSANLEITUNG Spot Way STEINEL

DE . . . 10 Textteil beachten!

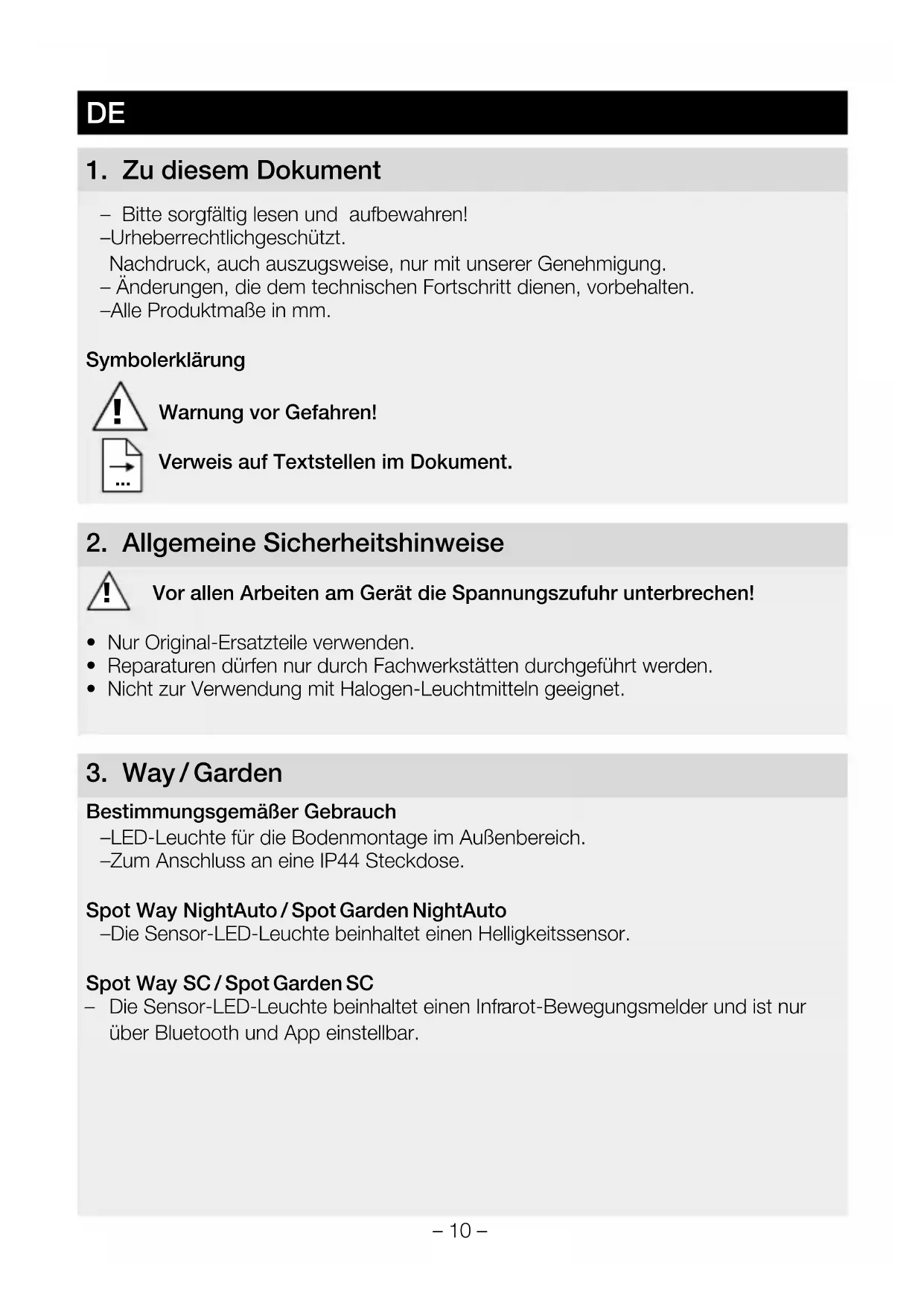

1. Zu diesen Dokument

• Bittesorgfaltig lesen und aufbewahren!
  -Urheberrechtlichgeschützt.

Nachdruck, auch aussugsweise, nur mit unserer Genehmigung.

• Anderungen, die dem technischen Fortschritt dieren, vorbehalten.
  -Alle Produktmaße in mm.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
• Nicht zur Verwendung mit Halogen-Leuchtmitteln geeignet.

3. Way/Garden

Bestimmungsgemäßer Gebrauch

-LED-Leuchte für die Bodenmontage im Außenbereich.

-Zum Anschluss an eine IP44 Steckdose.

Spot Way NightAuto / Spot Garden NightAuto

Die Sensor-LED-Leuchte beinhaltet einen Helligkeitssensor.

Spot Way SC / Spot Garden SC

Die Sensor-LED-Leuche beinhaltet einen Infrarot-Bewegungsmelder und ist nur über Bluetooth und App einstellbar.

Nicht bestimmungsgemäßer Gebrauch

-Die LED-Leuchte ist nicht dimmbar.

Nicht dimmbar

Lieferumfang Spot Way (Abb. 3.1)

-Leuchte inkl. Säule, Bodenplatte und Anschlusskabel mit Netzstecker

-drei Schrauben

-drei Dubel

Lieferumfang Spot Garden (Abb. 3.2)

-Leuchte inkl. Anschlusskabel mit Netzstecker

-ErdspieB

-zwei Schrauben

Produktmaße Spot Way (Abb. 3.3)

Produktmaße Spot Garden (Abb. 3.4)

Produktübersicht (Abb. 3.5 - 3.10)

A Leuchtengehause
B Bewegungssensor (nur Spot Way/Garden SC)
C Helligeitssensor (nur Spot Way/Garden NightAuto)
D Dämmerungseinstellung (nur Spot Way / Garden NightAuto)
E Säule mit Bodenplatte (nur Spot Way)
F ErdspieB (nur Spot Garden)
G Netzanschlusskabel mit Stecker

Erfassungsbereich Spot Way/Garden SC (Abb. 3.11 - 3.16)

Lichtstärkeverteilung (Abb. 3.17)

4. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betriebnehmen.
• Die äußere, flexible Leitung dieser Leuche kann nicht ausgetauscht werden. Bei einer Beschädigung der Leitung muss die gesamte Leuche ersetzt werden.
• Bei der Montage der Leuchte ist darauf zu achten, dass sie erschüttungsfrei befestigt wird.
• Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Nur Spot Way / Garden SC:

Die{sicherste Bewegungserfassung wird erreicht, wenn das Gerat seitlich zur Gehrichtung montiert wird und keine Hindernisse (z. B. Bäume, Mauern etc.) die Sight des Sensors behindern.

Montageschritte Way

• Strahlerkopf auf Säule aufsetzen und festdrehen bis es klickt. (Abb. 4.1)
  Bohrlicher fur Bodenplatte anzeichnen. (Abb. 4.2)
• Löcher bohren und Dübel einsetzen. (Abb. 4.3)
• Bodenmontage Leuchte. (Abb. 4.4)
• Stecker einstecken. (Abb. 4.5)
• Einstellungen vornehmen. ,5. Funktion"

Montageschritte Garden

• Erdspieß an Leuchte montieren. (Abb. 4.6)
  Leuchte in Boden stecken. (Abb. 4.7)
• Stecker einstecken. (Abb. 4.8)
• Einstellungen vornehmen. ,5. Funktion"

Hinweis für Version NightAuto

• Stellen Sie sicher, dass der Helligkeitssensor nicht abgedeckt ist (z. B. durch Laub).

5. Funktion

Spot Way NightAuto / Spot Garden NightAuto

Werkseinstellungen

-Einstellregler auf gestellt = Dauer AN

Dämmerungseinstellung (Abb. 5.2 D)

Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 1000 Lux eingestellt werden.

-Einstellregler auf gestellt = Dauer AN

-Einstellregler auf gestellt = Dammmerungsbetrieb (ca. 2 Lux)

Für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Spot Way SC / Spot Garden SC

Werkseinstellungen

-Dämmerungseinstellung: 2.000 Lux

-Zeiteinstellung: 5 Sekunden

Smart Remote App

Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihr dem App Store heruntergeladen werden. Es ist ein Bluetooth -fähiges Smartphone oder Tablet erforderlich.

Android iOS

Folgende Funktionen sind über die Smart Remote App einstellbar:

-Zeiteinstellung
- Dämmerungseinstellung
-Ein- und Ausschaltzeiten
-Situative Steuerung Automatik/Manuell
-Vernetzung
-Gruppenbildung
-Benennung der Gruppen und Leuchten

Hinweis:

Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Für zeitbasiertes ein- und ausschalten hat der Spot SC eine interne Uhr. Diese synchronisiert sich bei jeder Bluetooth Verbindung über die Smart Remote App automatisch mit der Uhr des verbundenen Smartphones.

Um eine korrekte Funktion zu gewährleisten, muss nach einer Spanningsunterbrechung der Leuchte eine Verbindung über die Smart Remote App hergestellt werden. Die interne Uhr wird erneut mit der Smartphone-Uhr synchronisiert.

6. Schwenkbereich der Leuchte / Leuchtmittelwechsel

Schwenkbereich der Leuchte

-Way (Abb. 6.1)
-Garden (Abb. 6.2)

Leuchtmittelwechsel

• Abdeckcheibe am Leuchtengehäuse offen und herausziehen. (Abb. 6.3)
  Leuchtmittel losen und herausziehen. (Abb. 6.4)
• Neues Leuchtmittel einsetzen und festdrehen. (Abb. 6.5)
• Abdeckcheibe aufsetzen und festdrehen. (Abb. 6.6)

Wichtig:

Nur GU10-LED-Leuchtmittel bis max. 9 W verwenden.

Hinweis:

• Stellen Sie bei einem Leuchtmittelwechsel safer, dass die Dichtung und die Dichtfläche nicht verschmutzt oder beschädigt sind.

7. Wartung

Das Produkt ist wartungsfrei.

Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

9. Konformitätserklarung

Hiermit erklart STEINEL Vertrieb GmbH, dass der Funkanlageotyp Spot Way SC / Spot Garden SC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-adresse verfügbar: www.steinel.de

10. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglükwüssen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus thisem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler berufen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lasst gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkaufner nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschrieben Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleib von Produkteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleib zugruckzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigennächting vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sümmtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL Vertrieb GmbH - Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfaltig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rucksendung übernehmen wir keine Haftung.

3 JAHRE HERSTELLER GARANTIE

11. Technische Daten
Abmessungen(B × T × H)	Spot Way: 140 × 226 × 572 mm
(B × T × H)	Spot Garden: 69 × 118 × 369 mm
Kabellänge 2.500 mm
Netzspannung 220 - 240 V, 50/60 Hz
Leistungsaufnahme (Pon)	Spot Way / Garden: 6,70 W
Leuchte*	Spot Way / Garden NightAuto: 7,86 W
	Spot Way / Garden SC: 7,90 W
Lichtstrom / Helligkeit Leuchte*	Spot Way / Garden: 512 lm; 76,40 lm/W
	Spot Way / Garden NightAuto: 512 lm; 65,10 lm/W
	Spot Way / Garden SC: 512 lm; 64,80 lm/W
Lichtstrom Leuchtmittel 620 lm 92,5 lm/W
Leistungsaufnahme	6,7 W
Leuchtmittel
Standby (Leuchte)	Spot Way / Garden NightAuto: 0,20 W
	Spot Way / Garden SC: 0,42 W
Standby (Netzwerk) (Pnet) Spot Way / Garden SC: 0,42 W
Farbtemperatur*	3.000 K (warmweiß)
Farbwiedergabeindex*	R>80
MittlereBemessungslebensdauer *	L70B50 bei 25 °C: >20.000 Std.
Farbkonsistenz SDCM*	6
Sensortechnik Passiv Infrarot (nur Spot Way / Garden SC)
Erfassungsbereich	(nur Spot Way / Garden SC)
• Erfassungswinkel	90°
• Öffnungswinkel	90°
Reichweite max. 10 m (nur Spot Way / Garden SC)
Zeiteinstellung 5 s - 60 min (nur Spot Way / Garden SC)
Dämmerungseinstellung 2 - 1.000 Lux (nur Spot Way / Garden NightAuto)2 - 2.000 Lux (nur Spot Way / Garden SC)
Schutzart IP44
Schutzklasse I
Umgebungstemperatur -20 bis +40 °C
Frequenz Bluetooth	2,4 - 2,48 GHz(nur Spot Way / Garden SC)
Sendeleistung Bluetooth (Pnet)	5 dBm/0,60 mW(nur Spot Way / Garden SC)
* für beiliegendes LED-Leuchtmittel
Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse „F“.

12. Betriebsstörungen

Störung Ursache Abhilfe
LED-Leuche schaltet nicht ein	■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen	■ Sicherung einschalten tauschen, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen
	■ Kurzschluss	■ Anschlüsse überprüfen
	■ Leuchtmittel defekt	■ Leuchtmittel wechsel
NightAuto-LED-Leuche schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb	■ neu einstellen
	■ Netzschalter AUS	■ Einschalten
	■ Sicherung hat ausgelöst	■ Sicherung einschalten tauschen, elevt. Anschluss überprüfen
	■ Erfassungsbereich nicht gezielt eingestellt	■ neu justieren
NightAuto-LED-Leuche schaltet nicht aus	■ bei Dämmerungs-betrieb, Dämmerungs-einstellung steht auf Dauer AN	■ neu einstellen
	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren und elevt. neu justieren bzw. abdecken
	■ Helligkeitssensor ist abgedeckt (z. B. durch Laub)	■ Abdeckungen von Helligkeitssensor entfernen
SC-LED-Leuche schaltet immer EIN / AUS	■ Tiere bewegen sich im Erfassungsbereich	■ Sensor höher schwenken bzw. gezielt abdecken; Bereich umstellen bzw. abdecken

Störung Ursache Abhilfe

SC-LED-Leuchteschaltet unerwänscht ein

■ Wind bewegt Bäume und Sträucher im Erfassungsbereich ■ Erfassung von Autos auf der Straße ■ plötzliche Temperatur-veränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offen Fenstern ■ Sensor-LED-Leuchteschwankt (bewegt sich) durch z. B. Windboen oder starken Niederschlag

■ Bereich umstellen ■ Bereich umstellen ■ Bereich verändern, Montageort verlegen ■ Sensor-LED-Leuchte auf einen festen Untergrund montieren
