BRUKSANVISNING Park 640 PWX STIGA

SVENSKA - Översättning av bruksanvisning i original SV

Noter maskinens serienummer (S/n) på etiketten på bagsiden af omslaget.

3.4 MOTORDELE

Arbeidsområde/maskin

Skriv serienummeret (S/n) til din maskin på etiketten bak på omslaget.

3.4 MOTORKOMPONENTER

En endotermisk firetaktsmotors virkemåte påvirkes av:

a) Temperatur:

3.1 Beskrivning av maskinen och avsett bruk 3
3.2 Säkerhetsskyltar 3
3.3 Identifikationsetikett 3
3.4 Motorns komponenter 3
3.5 Miljöförhållanden.... 3
3.6 Bränsle....4
3.7 Olja 4
3.8 Luftfilter 4
3.9 Tändstift 4

1. REGLAGE 4

4.1 Gasreglage 4
4.2 Choke-reglage 4

5.1 Före varje användning.... 5
5.2 Start av motorn (kallstart) 5
5.3 Start av motorn (varmstart) 5
5.4 Användning av motorn under arbete ..... 5
5.5 Stopp av motorn under arbete.... 6
5.6 Avstängning av motorn vid avslutat arbete....6
5.7 Rengöring och förvaring....6
5.8 Långvarig inaktivitet 6

1. UNDERHÅLL....6

6.1 Allmän information 6
6.2 Underhållstabell 6
6.3 Oljebyte....7
6.4 Rengöring av motorns insugsgrill ...... 7
6.5 Underhåll av luftfiltret....7
6.6 Kontroll och underhåll av tändstift ...... 7

1. FELSÖKNING 8

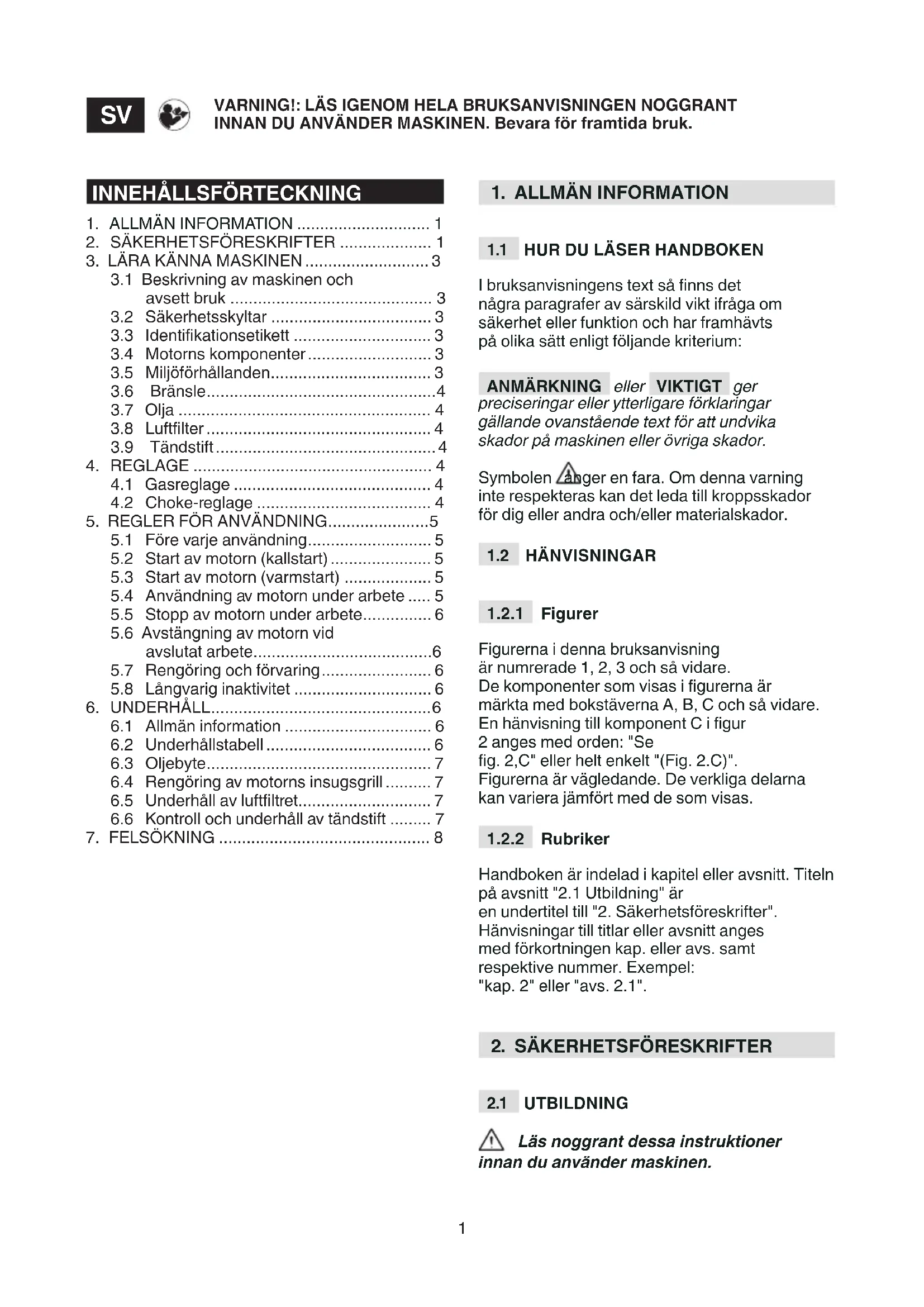

1. ALLMÄN INFORMATION

1.1 HUR DU LÄSER HANDBOKEN

I bruksanvisningens text så finns det några paragrafer av särskild vikt ifråga om säkerhet eller funktion och har framhävts på olika sätt enligt följande kriterium:

ANMÄRKNING eller VIKTIGT ger preciseringar eller ytterligare förklaringar gällande ovanstående text för att undvika skador på maskinen eller övriga skador.

Symbolen anger en fara. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materialskador.

1.2 HÄNVISNINGAR

1.2.1 Figurer

Figurerna i denna bruksanvisning är numrerade 1, 2, 3 och så vidare. De komponenter som visas i figurerna är märkta med bokstäverna A, B, C och så vidare. En hänvisning till komponent C i figur 2 anges med orden: "Se fig. 2,C" eller helt enkelt "(Fig. 2.C"). Figurerna är vägledande. De verkliga delarna kan variera jämfört med de som visas.

1.2.2 Rubriker

Handboken är indelad i kapitel eller avsnitt. Titeln på avsnitt "2.1 Utbildning" är en undertitel till "2. Säkerhetsföreskrifter". Hänvisningar till titlar eller avsnitt anges med förkortningen kap. eller avs. samt respektive nummer. Exempel: "kap. 2" eller "avs. 2.1".

2. SÄKERHETSFÖRESKRIFTER

2.1 UTBILDNING

⚠ Läs noggrant dessa instruktioner innan du använder maskinen.

⚠️ Lär dig att känna igen reglagen och använda maskinen på lämpligt sätt. Lär dig att snabbt stänga av motorn. En försummelse att följa de här anvisningarna och instruktionerna kan leda till brand och/eller allvarliga skador. Förvara alla varningar och instruktioner för framtida referens.

• Låt aldrig maskinen användas av barn eller av personer som inte har nödvändig kännedom om instruktionerna. Lokala bestämmelser kan ange en åldersgräns för dess användning.
• Använd aldrig maskinen om användaren är trött eller mår dåligt, eller har tagit medicin, droger, alkohol eller andra ämnen som kan påverka omdömet och uppmärksamheten.
• Tänk på att operatören eller användaren är ansvarig för olyckor och risker som kan uppstå för andra personer eller dessas egendom.

2.2 FÖRBEREDANDE ÅTGÄRDER

Personlig skyddsutrustning (PSU)

• Använd inte maskinen utan att bära lämpliga kläder.
• Bär inte vida kläder, snören, smycken eller andra föremål som kan fastna sätt upp långt hår och stanna på ett säkert avständ under starten.
• Bär hörselskydd.

Arbetsområde / Maskin

- Innan motorn startas ska du kontrollera att alla kontroller som sätter maskinens rörliga delar i rörelse har kopplats bort.

Förbränningsmotor: bränsle

• Varning: bränslet är mycket brandfarligt. Hantera varsamt!
  – Förvara alltid bränslet i lämpliga behållare.
  – Tanka eller fyll på med hjälp av en tratt, endast utomhus, och rök inte under dessa åtgärder.
  – Tanka innan du slår på motorn. Du ska varken öppna tankpluggen eller tanka när motorn är på eller fortfarande är varm.
  – Om bränsle spills ska du inte starta motorn utan avlägsna maskinen från området där det har hällts ut och omedelbart rengöra alla spår av bränsle som spillts på maskinen eller på marken
  – Dra åt pluggen på bränslebehållarna ordentligt.
  – Undvik kontakt av bränslet med kläderna och om detta sker ska du byta kläder innan du startar motorn.

• Använd inte maskinen i områden med risk för explosion, om det finns brandfarliga vätskor, gas eller damm. Elektriska kontakter eller mekanisk friktion kan generera gnistor som kan antända dammet eller ångorna.
• Starta aldrig motorn i stängda utrymmen där livsfarlig koloxidgas kan ackumuleras. Startåtgärderna måste ske utomhus eller i ett väl ventilerat utrymme. Kom ihåg att avgaserna är giftiga.
• Se till att personer, barn och djur står på avständ från arbetsområdet. Barn måste övervakas av en vuxen.

Beteenden

• Innan du utför reparationer, rengöring, inspektioner och justeringar ska du stänga av motorn och lossa tändkabeln (om inte annat anges uttryckligen i instruktionerna).
• Vidrör inte motordelarna som värms upp under användning. Risk för brännskador.

Begränsad användning

• Använd inte maskinen om skydden är otillräckliga eller om säkerhetsanordningarna inte är korrekt placerade.
• Koppla inte bort eller manipulera de säkerhetssystem som finns.
• Ändra inte motorns inställningar och rusa den inte. Om motorn drivs på ett överdrivet varvtal ökar risken för personskador.
• Använd inte startvätskor eller andra motsvarande produkter.
• Luta inte maskinen på sidan så att det rinner ut bränsle från motorns tankplugg.
• Låt inte motorn gå utan tändstift.

2.4 UNDERHÅLL, FÖRVARING OCH TRANSPORT

Utför regelbundet underhåll och korrekt förvaring för att bevara maskinens säkerhet.

Trasiga eller skadade delar måste bytas ut, inte repareras. Använd endast originalreservdelar: användning av icke-originaldelar och/eller felaktigt monterade delar äventyrar maskinens säkerhet, kan orsaka olyckor eller personskador och fråntar Tillverkaren alla skyldigheter eller ansvar.

Underhåll

- Om tanken måste tömmas ska du utföra denna åtgärd utomhus och med kall motor.

- För att minska brandrisken ska du regelbundet kontrollera att det inte finns något olje- och/eller bränslespill.

Förvaring

• Lämna inte bränsle i tanken om maskinen ska förvaras i en byggnad där bränsleångor kan komma i kontakt med öppna lågor, gnistor eller värmekällor.
• Låt maskinen kylas ned innan den förvaras i stängt utrymme.

Transport

- Transportera maskinen med tom tank.

2.5 MILJÖSKYDD

Miljöskyddet ska vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever.

• Undvik att störa grannskapet.
• Följ lokala bestämmelser noggrant för bortskaffande av olja, bränsle, batterier, filter, trasiga delar och andra enheter som kan förstöra miljön. avfallen får inte kastas i soporna utan ska sorteras och överlämnas till insamlingscentraler som återvinner materialen.

- När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

2.6 UTSLÄPP

Förbränningsprocessen genererar giftiga ämnen såsom kolmonoxid, kväveoxid och kolväten. Det är viktigt att kontrollera dessa ämnen p.g.a. att de kan reagera såväl med fotokemisk smog som solljus vid direktexponering. Kolmonoxid reagerar inte på samma sätt när det exponeras för solljus, men måste ändå anses vara giftigt.

Våra maskiner är försedda med system som minskar utsläppen av de ämnen som nämnts ovan.

Denna maskin är en explosionsmotor. Motorn är en utrustning vars prestationer, konstanta funktion och livslängd beror på en

mängd faktorer, vissa externa och andra strikt relaterade till kvaliteten på de produkter som används och ett regelbundet underhållsarbete. Nedan följer några ytterligare uppgifter som möjliggör en mer medveten användning av din maskin.

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador.

VIKTIGT En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador på användaren eller andra personer).

3.1.1 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Maskinen är avsedd för "fritidsbruk".

3.2 SÄKERHETSSKYLTAR

Olika symboler visas på maskinen. De påminner användaren om de beteenden som ska följas för att maskinen ska användas på ett säkert sätt. Symbolernas betydelse:

WARNING! Ljuddämparen kan vara mycket het. Rör ej.

WARNING! Fyll på olja tills du när nivån «MAX». Fyll inte på olja över nivån «MAX».

3.3 IDENTIFIKATIONSETIKETT

Skriv in serienumret (S/n) på vår maskin i det speciella utrymmet på den etikett som visas på baksidan av omslaget.

3.4 MOTORNS KOMPONENTER

Maskinen består av följande huvudkomponenter (fig. 1).

A. Oljepäfyllningsplugg med mätsticka
B. Förlängningsrör för oljetömning
C. Förgasare
D. Luftfilterlock
E. Tändstiftskåpa
F. Motorns serienummer

3.5 MILJÖFÖRHÅLLANDEN

Funktionen hos en 4-taktsförbränningsmotor påverkas av:

a) Temperatur:

– Svårigheter vid kallstart kan uppstå vid drift i låga temperaturer.
– Vid arbete vid mycket höga temperaturer så kan det vara svårt med varmstart på grund av förångning av bränslet i behållaren för bränslet eller i pumpen.
– I samtliga fall måste oljans typ anpassas till driftstemperaturerna.

b) Höjd:

– En förbränningsmotors maximala effekt minskar successivt med ökande höjd över havet.
– Om man ökar höjden avsevärt är det därför nödvändigt att minska belastningen på maskinen och undvika särskilt betungande arbete.

3.6 BRÄNSLE

En bra kvalitet på bränslet är absolut nödvändig för att motorn ska fungera korrekt.

Bränslet ska uppfylla följande krav:

a) Använd ren, ny och blyfri bensin på minst 90 oktan;
b) Använd inte bränsle med en etanolhalt som överstiger 10%;
c) Lägg inte till olja;
d) Fyll på en bränslestabilisator för att förhindra att hartsbeläggningar bildas i bränslesystemet.

Användningen av otillåtna bränslen skadar motorns komponenter och ingår inte i garantivillkoren.

ANMÄRKNING Använd endast det bränsle som anges i tabellen för de tekniska specifikationerna. Använd inga andra typer av bränslen. Du kan använda miljövänliga bränslen, såsom alkylatbensin. Sammansättningen av denna bensin har mindre inverkan på människor och miljö. Inga negativa effekter som är kopplade till användningen av denna har rapporterats. På marknaden finns det dock olika typer av alkylatbensin för vilka det inte är möjligt att ge exakta detaljer om deras användning.

3.7 OLJA

Använd alltid olja av god kvalitet genom att välja graden i förhållande till driftstemperaturen.

• Använd endast rengöringsolja med en kvalitet som inte understiger SF-SG.

• Välj viskositetsgrad SAE enligt tabellen över de tekniska specifikationerna.

• En användning av multigradeolja kan öka förbrukningen under varma årstider och därför ska nivån kontrolleras oftare.

• Blanda inte oljor av olika märken och egenskaper.
• En användning av oljan SAE 30 med temperatur som ligger under +5°C kan orsaka skador på motorn på grund av olämplig smörjning.

3.8 LUFTFILTER

Luftfiltrets effektivitet är väsentlig för att undvika att skräp och damm sugs upp av motorn, vilket minskar dess prestanda och livslängd.

• Håll filterelementet fritt från skräp och alltid med perfekt prestanda (avs. 6.5).
• Byt ut filterelementet vid behov mot en originalreservdel ej kompatibla filtrerande enheter kan påverka effektivitet och motorns livslängd.

- Starta aldrig motorn utan att filterelementet är korrekt monterat.

3.9 TÄNDSTIFT

Tändstiften för förbränningsmotorer är inte alla lika.

• Använd endast tändstift av angiven typ, med rätt termisk grad.
• Uppmärksamma gängans längd en för lång gänga kan oäterkallerligen skada motorn.
• Kontrollera renligheten och rätt avständ mellan elektroderna (avs. 6.6).

4. REGLAGE

4.1 GASREGLAGE

Ställer in antalet varvtal.

Gasreglaget (vanligtvis ett handtag), som är monterat på maskinen, är kopplat till motorn med en kabel.

Se maskinens Bruksanvisning för att hitta gasreglaget och dess olika lägen, som vanligtvis betecknas av följande symboler:

• FAST= betecknar maximalt varvtal; ska användas under arbete.
• SLOW = betecknar tomgång.

4.2 CHOKE-REGLAGE

Se maskinens Bruksanvisning för att hitta choke-reglaget.

Ger en fetare bränsleblandning och ska användas så kort tid som möjligt vid start när motorn är kall.

Innan någon slags användning av motorn rekom menderas det att en serie kontroller utförs för att säkerställa att den fungerar korrekt.

5.1.1 Kontroll av oljenivån

1. Ställ maskinen plant.
2. Rengör området runt påfyllningspluggen.
3. Skruva loss pluggen (fig. 2.A), ), rengör ändan på mätstickan (fig. 2.B) och sätt in den ända tills pluggen ligger mot tanköppningen, såsom illustrerat, utan att skruva fast den.
4. Dra ut pluggen med oljestickan igen och kontrollera att oljenivån står mellan de två skårorna «MIN» e «MAX».
5. Fyll vid behov på olja av samma typ, upp till nivån «MAX». Se till att olja inte spills utanför påfyllningshålet
6. Skruva tillbaka pluggen ordentligt (fig. 2.A) och torka bort olja som eventuellt spillts.

ANMÄRKNING Fyll gradvis på med små mängder av olja och kontrollera varje gång den nivå som uppnåtts. Fyll inte på över nivån «MAX» en för hög nivå kan orsaka:

• Utsläpp av bränsleångor i utloppet
• Nedsmutsning av tändstift eller luftfilter med åtföljande svårigheter att starta.

ANMÄRKNING Håll dig till de anvisningar som ges i tabellen över de tekniska specifikationerna vad gäller typen av olja som ska användas.

För att motorn skall fungera korrekt är det viktigt att luftfiltret är rent och intakt starta inte motorn om luftfiltret saknas eller är trasigt.

1. Rengör området runt filterlocket (fig. 3.A).
2. Öppna locket (fig. 3.A) genom att vrida på öppningshandtaget (fig. 3.B).

3. Kontrollera skicket på filterelementet (fig. 3.C), som måste vara helt, rent och fungera perfekt; i annat fall, sörj för det underhålls eller byts ut (avs. 6.5).

4. Stäng locket på nytt genom att vrida på öppningshandtaget (fig. 3.A).

5.1.3 Påfyllning av bränsle

Åtgärderna för bränslepåfyllning beskrivs i maskinens Bruksanvisning och nämns endast kort här. För att fylla på bränsle:

1. Skruva av tanklocket och ta bort det.
2. För in tratten.
3. Fyll på med bränsle och ta bort tratten.
4. Dra åt bränsletanklocket ordentligt efter påfyllningen och torka upp eventuellt spill.

VIKTIGT Undvik att hälla bränsle på motorns eller maskinens plastdelar för att undvika att skada dem och rengör omedelbart alla spår av eventuellt spillt bränsle. Garantin täcker ej skador på plastdelar som orsakats av bränslet.

5.1.4 Tändstiftshattar

Koppla fast tändstiftshattarna (fig. 4.A) ordentligt på tändstiften (fig. 4.B) och försäkra dig om att det inte finns spår av smuts inne i själva hattarna eller i tändstiftens anslutningar.

5.2 START AV MOTORN (KALLSTART)

Motorn måste startas såsom anges i maskinens Instruktionsbok och du måste alltid vara beredd på att koppla bort varje anordning (om sådan finns) som kan orsaka att maskinen rör sig framåt eller stoppar motorn.

1. Öppna bränslekranen som finns på maskinen;
2. Koppla på choke-reglaget;
3. Ställ gasreglaget i läget «FAST»;
4. Vrid på startnyckeln enligt anvisningarna i maskinens Bruksanvisning.

Koppla ur choke-reglaget efter några sekunder.

5.3 START AV MOTORN (VARMSTART)

1. Ställ gasreglaget i läget «FAST»;
2. Vrid på startnyckeln enligt anvisningarna i maskinens Bruksanvisning.

För att optimera motorns effektivitet och prestanda ska den användas på maximalt varvtal genom att gasreglaget ställs i läget «FAST».

VIKTIGT Arbeta inte i lutningar som överstiger 20° för att inte ställa motorns korrekta funktion på spel.

5.5 STOPP AV MOTORN UNDER ARBETE

1. Ställ reglaget i läget «SLOW».
2. Låt motorn gå på tomgång i åtminstone 15-20 sekunder.
3. Stäng av motorn enligt anvisningarna i maskinens Instruktionsbok.

5.6 AVSTÄNGNING AV MOTORN VID AVSLUTAT ARBETE

1. Ställ reglaget i läget «SLOW».
2. Låt motorn gå på tomgång i åtminstone 15-20 sekunder.
3. Stäng av motorn enligt anvisningarna i maskinens Instruktionsbok.
4. Koppla med kall motor ur tändstiftshattarna (fig. 4.A) från tändstiften och ta ur startnyckeln (om sådan finns).
5. Avlägsna alla skräpavlagringar från motorn och framförallt från området vid ljuddämparen vid utloppet för att minska brandrisken.

• Använd aldrig vattenstrålar eller högtryckstvätt vid rengöring av motorns externa delar.
• Använd helst en tryckluftspistol (max 6 bar) och se till att inget skräp och damm kan tränga in i de inre delarna.
• Ställ maskinen (och motorn) på en torr, väderskyddad och väl ventilerad plats.

5.8 LÅNGVARIG INAKTIVITET

Om en period av inaktivitet för motorn på över 30 dagar planeras (till exempel i slutet av säsongen) ska du genomföra några försiktighetsåtgärder för att främja den efterföljande idrifttagningen.

- Töm bränsletanken för att undvika att det bildas beläggningar på dess insida genom att skruva loss pluggen (fig. 5.A) från förgasarens skål och samla upp allt bränsle i en lämplig behållare. Kom ihåg att skruva fast pluggen (fig. 5.A) igen vid avslutad åtgård och dra åt den ordentligt.

- Ta bort tändstiften och håll cirka 3 cl ren motorolja i tändstiftshålet. Håll för hålet med en trasa och starta sedan startmotorn kort för att låta motorn göra några varv och fördela oljan på cylinderns inre yta. Ta till sist och sätt tillbaka tändstiften utan att koppla tillbaka tändstiftshattarna.

6. UNDERHÅLL

Alla försök att mixtra med utsläppskontrollsystemet kan öka utsläppsnivåerna över de lagstadgade gränsvärdena. Denna definition inkluderar borttagning av eller ändringar på delar som insugssystemet, bränslesystemet och avgassystemet.

6.1 ALLMÄN INFORMATION

⚠️ De säkerhetsföreskrifter som ska följas under underhållsåtgärderna beskrivs i avs. 2.4.

Alla kontroller och underhållsåtgärder ska utföras med stillastående maskin och avstängd motor. Koppla bort tändstiften och läs tillhörande instruktioner innan du utför någon rengörings- eller underhållsåtgärd. Ta på dig lämpliga kläder, handskar och glasögon innan du utför underhåll.

• Frekvenser och typer av åtgärder sammanfattas i "Underhållstabellen".
• Användning av icke originala reservdelar eller tillbehör kan äventyra maskinens funktion och säkerhet. Tillverkaren avsäger sig allt ansvar vid skador som orsakats av sådana produkter.
• Originalreservdelar tillhandahålls av auktoriserade serviceverkstäder och återförsäljare.

VIKTIGT Alla underhålls- och justeringsåtgärder som inte beskrivs i denna manual måste utföras av din Återförsäljare eller av ett specialiserat Servicecentrum.

6.2 UNDERHÅLLSTABELL

VIKTIGT Det ligger på ägarens ansvar att utföra de maskinunderhållsåtgärder som beskrivs i tabellen nedan.

VIKTIGT Rengör oftare vid särskilt påfrestande arbetsförhållanden eller om det finns smuts i luften.

ANMÄRKNING Filtren ska rengöras / bytas ut oftare om maskinen arbetar på mycket dammig mark.

Åtgärd	Efter de första 5 timmarna	Var 5:e timme eller efter varje användning	Var 50:e timme eller vid säsongsslut	Var 100:e timme
Kontroll av oljenivån (avs. 5.1.1)	- √	--
Oljebyte (avs. 6.3) √ - - √
Rengöring av motorns insugsgrill (avs. 6.4)	- √	--
Kontroll och rengöring av luftfiltret (avs. 6.5)	- √	--
Byte av luftfilter - - √ -
Kontroll av tändstift (avs. 6.6) - - √ -	√ -
Byte av tändstift (avs. 6.6) - - - √
Kontroll av bränslefilter3	-- - √

^1 Byt oljan var 25:e timme om motorn arbetar på full belastning eller i höga temperaturer.

^2 Gör rent luftfiltret oftare om maskinen arbetar i dammiga områden.

^3 Ska utföras av ett specialiserat Servicecentrum.

6.3 OLJEBYTE

Håll dig till de anvisningar som ges i tabellen över de tekniska specifikationerna vad gäller typen av olja som ska användas.

Töm oljan med varm motor se till att du inte vidrör motorns na delar eller den tömda oljan.

Om det inte finns andra anvisningar i maskinens Bruksanvisning, byt ut oljan enligt följande:

1. Placera maskinen på ett plant underlag.
2. Placera en behållare vid förlängningsröret (fig. 6.A);
3. Tryck på sprinten (fig. 6.B);
4. Ta loss förlängningsröret från stödet genom att dra det nedåt;
5. Vik förlängningsröret och töm ut oljan i en lämplig behållare;
6. Sätt tillbaka förlängningsröret (fig. 6.A) på stödet (fig. 6.C) före du fyller på med olja igen.
7. Torka upp eventuellt oljespill.

6.4 RENGÖRING AV MOTORNS INSUGSGRILL

Rengöring av insugsgrillen ska utföras med kall motor.

• Ta bort allt skräp eller all smuts, som kan orsaka en brand, från motorns insugsgrill genom att använda jetströmmar med komprimerad luft (fig. 7.A).
• Säkerställ att luftintagen inte blockeras (fig. 7.A).
• Torka av plastdelarna med en svamp (fig. 7.B) som fuktats med vatten och rengöringsmedel.

6.5 UNDERHÅLL AV LUFTFILTRET

1. Rengör området runt filterlocket (fig. 8.A).
2. Öppna locket (fig. 8.A) genom att vrida på öppningshandtaget (fig. 8.B).
3. Ta bort filterelementet (fig. 8.C + 8.D).
4. Ta bort förfiltret i svamp (fig. 8.D) från patronen (fig. 8.C).
5. Knacka patronen (fig. 8.C) mot ett hårt underlag och blås med komprimerad luft från insidan för att bort damm och skräp.
6. Tvätta förfiltret i svamp (fig. 8.D) med vatten och rengöringsmedel och låt det torka i luften.

VIKTIGT Använd inte vatten,

bensin, rengöringsmedel eller annat för att rengöra patronen.

VIKTIGT Förfiltret i svamp (fig. 8.D) får INTE inoljas.

1. Rengör insidan av filterhuset (fig. 8.E) från damm och skräp och sörj för att stänga insugskanalen med en trasa (fig. 8.F) för att undvika att sådant kommer in i motorn.
2. Ta bort trasan (fig. 8.F), sätt tillbaka filterelementet (fig. 8.D + 8.C) i dess hus och montera tillbaka locket (fig. 8.A).

6.6 KONTROLL OCH UNDERHÅLL AV TÄNDSTIFT

1. Montera bort tändstiften (fig. 9.A) med en hylsnyckel (fig. 9.B).
2. Rengör elektroderna (fig. 9.C) med en metallborste och avlägsna eventuella kolavlagringar.
3. Kontrollera med en bladmätt (fig. 9.D) att avständet mellan elektroderna är korrekt (0,6 - 0,8 mm).
4. Montera tillbaka tändstiften (fig. 9.A) och dra åt ordentligt med en hylsnyckel (fig. 9.B).

Byt ut tändstiften om elektroderna är brända eller om porslinet är trasigt eller sprucket.

Brandrisk! Kontrollera aldrig

startanläggningen utan att tändstiftet har skruvats fast i sin hållare.

VIKTIGT Använd endast tändstift av angiven typ (se Tabell över tekniska specifikationer).

1. FELSÖKNING

FEL MÖJLIG ÖRSAK ÅTGÄRD
1. Svårt att starta	Saknas bränsle Kontrollera och fyll på (kap. 5.1.3)
	Gammalt bränsle eller avlagringar i tanken	Töm tanken och fyll på med nytt bränsle
	Felaktigt startförfarande Utför starten korrekt (avs. 5.2 och avs. 5.3)
	Urkopplade tändstift	Kontrollera att hattarna är ordentligt insatta (avs. 5.1.4)
	Våta tändstift eller tändstiftens elektroder är smutsiga eller på olämpligt avstånd	Kontrollera (avs. 6.6)
	Tilltäppt luftfilter Kontrollera och rengör (avs. 6.5)
	Olämplig olja för årstiden Byt ut mot en lämplig olja (avs. 6.3)
	Förångning av bränsle i förgasaren (vapor lock) på grund av höga temperaturer	Vänta i någon minut och försök sedan att starta igen (avs. 5.3)
	Problem med förgasning Kontakta ett auktoriserat Servicecentrum
	Tändningsproblem Kontakta ett auktoriserat Servicecentrum
2. Oregelbunden funktion.	Tändstiftens elektroder är smutsiga eller på olämpligt avstånd	Kontrollera (avs. 6.6)
	Tändstiftshattarna felinsatta	Kontrollera att hattarna är ordentligt insatta (avs. 5.1.4)
	Tilltäppt luftfilter Kontrollera och rengör (avs. 6.5)
	Problem med förgasning Kontakta ett auktoriserat Servicecentrum
	Tändningsproblem Kontakta ett auktoriserat Servicecentrum
3. Effektförlust under arbetet	Tilltäppt luftfilter Kontrollera och rengör (avs. 6.5)
	Problem med förgasning Kontakta ett auktoriserat Servicecentrum

Om felen skulle kvarstå efter de beskrivna ingreppen, kontakta återförsäljaren.

DIZIN

1. GENEL BİLGİLER.... 1
2. GÜVENLİK KURALLARI....1
3. MAKİNE HAKKINDA.... 3

SV • Innehållet och bilderna i denna användarhandbok har framställts för ST. S.p.A. och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
