РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Park 640 PWX STIGA

РУССКИЙ - Перевод оригинальных инструкций ...... RU

1. ПРАВИЛА ЗА ИЗПОЛЗВАНЕ 5

1.1 КАК ДА СЕ ЧЕТЕ РЪКОВОДСТВОТО

2.2 ПРЕДВАРИТЕЛНИ ОПЕРАЦИИ

Работна зона / Машина

2.3 ПО ВРЕМЕ НА ЕКСПЛОАТАЦИЯ

Работна зона

2.4 ПОДДРЪЖКА, СЪХРАНЕНИЕ И ТРАНСПОРТИРАНЕ

- Транспортирайте машината с празен резервоар.

2.5 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

3.1 ОПИСАНИЕ НА МАШИНАТА И ПРЕДВИДЕНА УПОТРЕБА

ВНИМАНИЕ! Долейте масло, докато достигнете ниво «MAX». Не доливайте над ниво «MAX».

3.3 ИДЕНТИФИКАЦИОНЕН ЕТИКЕТ

3.4 КОМПОНЕНТИ НА ДВИГАТЕЛЯ

5. ПРАВИЛА ЗА ИЗПОЛЗВАНЕ

5.1 ПРЕДИ ВСЯКО ИЗПОЛЗВАНЕ

5.3 СТАРТИРАНЕ НА ДВИГАТЕЛЯ (ЗАГРЯТ)

5.4 ИЗПОЛЗВАНЕ НА ДВИГАТЕЛЯ ПО ВРЕМЕ НА РАБОТА

5.5 СПИРАНЕ НА ДВИГАТЕЛЯ ПО ВРЕМЕ НА РАБОТА

5.7 ПОЧИСТВАНЕ И СЪХРАНЕНИЕ

5.8 ПРОДЪЛЖИТЕЛЕН ПРЕСТОЙ

6.1 ИНФОРМАЦИЯ ОТ ОБЩ ХАРАКТЕР

6.2 ТАБЛИЦА ЗА ПОДДРЪЖКАТА

6.5 ПОДДРЪЖКА НА ВЪЗДУШНИЯ ФИЛТЪР

6.6 ПРОВЕРКА И ПОДДРЪЖКА НА СВЕЩИТЕ

1.1 КАКО ДА СЕ ЧИТА УПАТСТВОТО

2.2 ПРЕЛИМИНАРНИ ОПЕРАЦИИ

Простор за работа / Машина

3.3 НАЛЕПНИЦА ЗА ИДЕНТИФИКАЦИЈА

3.4 ДЕЛОВИ НА МОТОРОТ

5.4 КОРИСТЕЊЕ НА МОТОРОТ ВО ТЕКОТ НА РАБОТНИТЕ ФАЗИ

7. НЕСООДВЕТНА РАБОТА

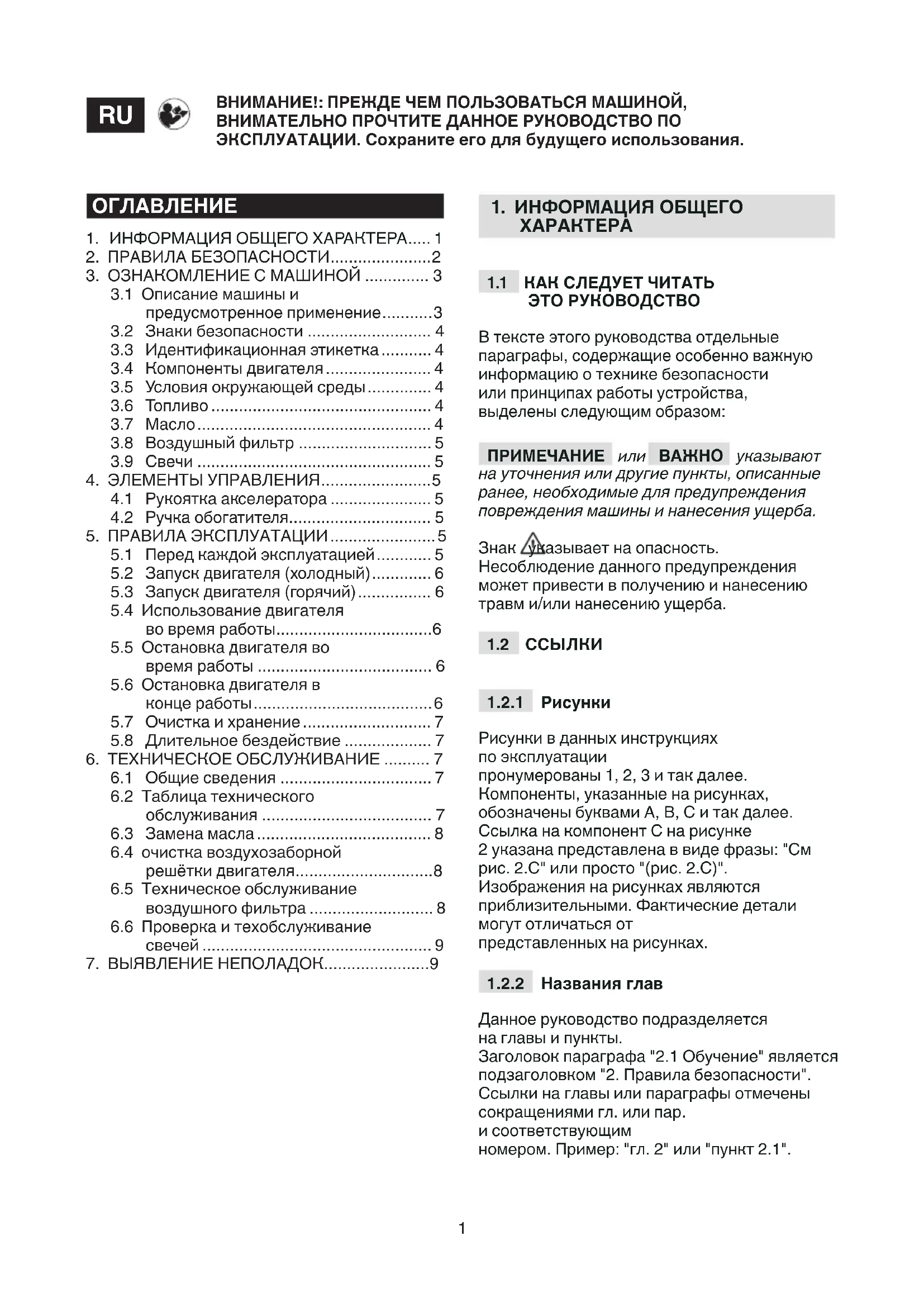

1. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА..... 1
2. ПРАВИЛА БЕЗОПАСНОСТИ.....2
3. ОЗНАКОМЛЕНИЕ С МАШИНОЙ ...... 3

3.1 Описание машины и предусмотренное применение......3

3.2 Знаки безопасности 4
3.3 Идентификационная этикетка...... 4
3.4 Компоненты двигателя 4
3.5 Условия окружающей среды...... 4
3.6 Топливо 4
3.7 Масло....4
3.8 Воздушный фильтр 5
3.9 Свечи 5

1. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ.....5

4.1 Рукоятка акселератора 5
4.2 Ручка обогатителя.... 5

1. ПРАВИЛА ЭКСПЛУАТАЦИИ ..... 5

5.1 Перед каждой эксплуатацией...... 5
5.2 Запуск двигателя (холодный)...... 6
5.3 Запуск двигателя (горячий)...... 6
5.4 Использование двигателя во время работы....6
5.5 Остановка двигателя во время работы .... 6
5.6 Остановка двигателя в конце работы....6
5.7 Очистка и хранение 7
5.8 Длительное бездействие 7

1. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ..... 7

6.1 Общие сведения ..... 7
6.2 Таблица технического обслуживания .... 7
6.3 Замена масла 8
6.4 очистка воздухозаборной решётки двигателя....8
6.5 Техническое обслуживание воздушного фильтра .... 8
6.6 Проверка и техобслуживание свечей 9

1. ВЫЯВЛЕНИЕ НЕПОЛАДОК....9

1. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА

1.1 КАК СЛЕДУЕТ ЧИТАТЬ ЭТО РУКОВОДСТВО

В тексте этого руководства отдельные параграфы, содержащие особенно важную информацию о технике безопасности или принципах работы устройства, выделены следующим образом:

ПРИМЕЧАНИЕ или ВАЖНО указывают на уточнения или другие пункты, описанные ранее, необходимые для предупреждения повреждения машины и нанесения ущерба.

Знак указывает на опасность. Несоблюдение данного предупреждения может привести в получению и нанесению травм и/или нанесению ущерба.

1.2 ССЫЛКИ

1.2.1 Рисунки

Рисунки в данных инструкциях по эксплуатации пронумерованы 1, 2, 3 и так далее. Компоненты, указанные на рисунках, обозначены буквами А, В, С и так далее. Ссылка на компонент С на рисунке 2 указана представлена в виде фразы: "См рис. 2.С" или просто "(рис. 2.С)". Изображения на рисунках являются приблизительными. Фактические детали могут отличаться от представленных на рисунках.

1.2.2 Названия глав

Данное руководство подразделяется на главы и пункты. Заголовок параграфа "2.1 Обучение" является подзаголовком "2. Правила безопасности". Ссылки на главы или параграфы отмечены сокращениями гл. или пар. и соответствующим номером. Пример: "гл. 2" или "пункт 2.1".

2. ПРАВИЛА БЕЗОПАСНОСТИ

2.1 ОБУЧЕНИЕ

Внимательно прочитать данные

инструкции перед эксплуатацией машины.

Ознакомьтесь с органами управления и надлежащим использованием машины. Научиться быстро

останавливать двигатель. Несоблюдение мер предосторожности и рекомендаций может привести к пожарам и/или серьезным травмам. Сохраните все инструкции и предупреждения для обращения к ним в будущем.

• Ни в коем случае не разрешайте пользоваться машиной детям или лицам, недостаточно хорошо знакомым с правилами обращения с ней. Местное законодательство может устанавливать минимальный возраст пользователя.
• Никогда не используйте машину, если пользователь устал, плохо себя чувствует или находится под воздействием лекарств, наркотиков, алкоголя или веществ, снижающих скорость рефлексов и уровень внимания.
• Помните, что оператор или пользователь несет ответственность за несчастные случаи или ущерб, нанесенный другим лицам или их имуществу.

2.2 ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ

Средства индивидуальной защиты (СИЗ)

• Не использовать машину, не надев предварительно подходящую спецодежду.
• Не надевать широкую одежду, шнурки, ювелирные изделия и другие предметы, которые могут быть захвачены оборудованием; собрать длинные волосы и оставаться на безопасном расстоянии во время запуска.
• Использовать наушники для защиты слуха.

Рабочий участок / Машина

• Перед запуском двигателя проверить, что все элементы управления, приводящие в действие подвижные механизмы машины, отключены.

Двигатели внутреннего сгорания: топливо

- Предупреждение: топливо является легковоспламеняющимся веществом. Обращаться с осторожностью!

– Всегда хранить топливо в соответствующих контейнерах.
– Заправлять или доливать с помощью воронки только на открытом воздухе и не курить во время выполнения этих операций.
– Заправить перед запуском двигателя. Не открывать крышку топливного бака и не заправлять, если двигатель работает или еще горячий.
– Если топливо пролилось, не запускать двигатель, убрать машину в сторону из области, где пролилось топливо, и сразу же очистить пролитое топливо на машине или на земле
– Затянуть крышку бака топливных контейнеров.
– Избегать контакта топлива с одеждой и, в таком случае, переодеться перед запуском двигателя.

2.3 ВО ВРЕМЯ ЭКСПЛУАТАЦИИ

Рабочий участок

• Не используйте машину во взрывоопасной среде, поблизости от горючих жидкостей, газа или пыли. Электрические контакты или механическое трение могут образовать искры, которые могут воспламенить пыль или пары.
• Не включайте двигатель в закрытом пространстве, где может скопиться опасный угарный газ. Операции запуска должны проводиться на открытом воздухе или в хорошо проветриваемом помещении. Помните, что выхлопные газы токсичны.
• На рабочем участке не должно быть взрослых людей, детей и животных. Необходимо, чтобы другой взрослый человек смотрел за детьми.

Правила поведения во время работы

• Перед выполнением ремонта, очистки, осмотра, регулировки выключить двигатель и отсоединить провод свечи зажигания (если иное не указано в инструкции).
- Не прикасаться к деталям двигателя, которые во время использования нагреваются. Риск получения ожогов.

Ограничения в применении

• Не использовать машину, если защитные ограждения неисправны или если защитные устройства установлены неправильно.
• Не отключать и не изменять имеющиеся системы безопасности.
• Не изменять параметры двигателя, это может привести к перегрузке. Если

двигатель работает на слишком большой скорости, риск травмы возрастает.

• Не использовать пусковые жидкости или подобные продукты.
• Не наклонять машину на бок, чтобы топливо не выливалось через пробку бака двигателя.
• Двигатель не должен работать без свечи.

2.4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ХРАНЕНИЕ И ТРАНСПОРТИРОВКА

Выполнять регулярное техобслуживание и сохранять безопасное состояние машины.

Поврежденные или ухудшенные детали необходимо заменять, но не чинить. Использовать только оригинальные запасные части: использование неоригинальных запчастей и/или неправильная установка деталей ставит под угрозу безопасность машины, это может стать причиной несчастного случая или травмы и освобождает Производителя от каких-либо обязательств или ответственности.

Техническое обслуживание

• Если бак нужно опорожнить, делать это на открытом воздухе и при холодном двигателе.
• Чтобы уменьшить риск пожара, следует регулярно проверять отсутствие утечки масла и/или топлива.

Хранение

• Не оставлять топливо в баке во время хранения машины в здании, где пары топлива могут вступить в контакт с открытым пламенем, искрами или источниками тепла.
• Дать остыть перед помещением машины в закрытое помещение.

Транспортировка

- Транспортировать машину с пустым баком.

2.5 ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Охрана окружающей среды должна являться важным и приоритетным аспектом при пользовании машиной, в соответствии с интересами общества и среды, в которой мы живем.

• Старайтесь не беспокоить окружающих.
• Строго соблюдайте местные нормы по утилизации упаковки, масел, топлива, фильтров, поврежденных частей или любых элементов со значительным

влиянием на окружающую среду; эти отходы не должны выбрасываться с бытовым мусором, а собираться отдельно и передаваться в специальные центры сбора отходов, выполняющие их переработку.

- После завершения срока службы машины не выбрасывайте ее с бытовым мусором, а обратитесь в центр сбора отходов в соответствии с действующим местным законодательством.

2.6 ВЫБРОСЫ

В процессе горения образуются такие токсичные вещества, как оксид углерода, оксид азота и углеводороды. Контроль над такими веществами имеет важное значение из-за их способности реагировать на фотохимический смог, а следовательно, на воздействие прямых солнечных лучей. Монооксид углерода не реагирует подобным образом на солнечное воздействие, но всё-равно считается токсичным.

Наши машины оснащены системами снижения выбросов из-за вышеуказанных веществ.

3. ОЗНАКОМЛЕНИЕ С МАШИНОЙ

3.1 ОПИСАНИЕ МАШИНЫ И ПРЕДУСМОТРЕННОЕ ПРИМЕНЕНИЕ

Эта машина является двигателем внутреннего сгорания.

Двигатель является устройством, эксплуатационные качества, исправность работы и долговечность которого зависят от многих факторов, как внешних, так и зависящих строго от качества используемых продуктов и регулярного выполнения обслуживания. Ниже приведены некоторые дополнительные сведения, которые обеспечат более осознанное использование вашей машины. Любое другое использование, отличное от вышеупомянутого, может создать опасность и причинить ущерб людям и/или имуществу.

ВАЖНО Ненадлежащее использование машины влечет за собой утрату силы гарантии и снимает с изготовителя всю ответственность, возлагая на пользователя ответственность за издержки в случае

порчи имущества, получения травм или нанесения ущерба третьим лицам.

3.1.1 Тип пользователя

Данная машина предназначена для широкого потребителя, для непрофессионального применения. Она предназначена для любительского применения.

3.2 ЗНАКИ БЕЗОПАСНОСТИ

На машину нанесены различные символы. Они призваны напоминать оператору о необходимости внимательной и осторожной эксплуатации. Значение символов:

ВНИМАНИЕ! Глушитель может быть очень горячим. Не трогать.

ВНИМАНИЕ! Долейте масло до отметки «MAX». При доливе не превышайте отметку «MAX».

3.3 ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА

Запишите серийный номер (S/n) нашей машины в специально отведенном поле этикетки на задней стороне обложки.

3.4 КОМПОНЕНТЫ ДВИГАТЕЛЯ

Машина состоит из следующих основных компонентов (рис. 1).

A. Пробка заливки масла со щупом уровня
В. Удлинитель слива масла
С. Карбюратор
D. Крышка воздушного фильтра
E. Колпачок свечи зажигания
F. Серийный номер двигателя

3.5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Работа эндотермического четырехтактного двигателя зависит от:

a) Температура:

– При низкой температуре холодный запуск может быть затруднительным.
– При очень высокой температуре возможны затруднения при горячем запуске из-за испарения топлива из поплавковой камеры карбюратора или из насоса.
– В любом случае тип масла необходимо подобрать под температуру использования.

b) Высота над уровнем моря:

– Максимальная мощность двигателя внутреннего сгорания постепенно уменьшается с увеличением высоты над уровнем моря.
– В случае значительного увеличения высоты необходимо снизить нагрузку на машину, избегая тяжелой работы.

3.6 ТОПЛИВО

Высокое качество топлива очень важно для исправной работы двигателя.

Топливо должно соответствовать следующим требованиям:

а) Использовать чистый, свежий и неэтилированный бензин с минимальным октановым числом 90;
b) Не использовать топливо, в котором содержание этанола превышает 10%; с) Не добавлять масло;
d) Чтобы защитить систему карбюрации от образования смолистых отложений, добавьте стабилизатор топлива.

Использование неразрешенного топлива наносит ущерб компонентам двигателя и является нарушением гарантийных условий.

ПРИМЕЧАНИЕ Использовать только топливо, указанное в таблице технических данных. Не использовать другие виды топлива. Можно использовать экологически чистые виды топлива, такие как такие как алкилированный бензин. Состав этого бензина оказывает меньшее воздействие на людей и окружающую среду. Не выявлены отрицательные эффекты, связанные с их использованием. Тем не менее, в свободной продаже имеются типы алкилированного бензина, точные данные использования которых не известны.

3.7 МАСЛО

Всегда используйте масла хорошего качества, выбирая сорт в зависимости от температуры эксплуатации.

• Использовать только высококачественное детергентное масло не ниже, чем SF-SG.
• Выбрать класс вязкости SAE в соответствии с таблицей технических данных.

• Использование всесезонного масла может привести к большему расходу в жаркий период, поэтому следует чаще проверять его уровень.

• Не смешивать масла разных марок и с различными свойствами.

• Использование масла SAE 30 при температуре ниже +5°C может повредить двигатель из-за неподходящего смазывания.

3.8 ВОЗДУШНЫЙ ФИЛЬТР

Эффективность воздушного фильтра имеет решающее значение для предотвращения всасывания загрязнений и пыли в двигатель, что снижает производительность и срок службы.

• Фильтрующий элемент должен быть свободен от загрязнений и всегда находиться в отличном состоянии (пар. 6.5).
• При необходимости, заменить фильтрующий элемент на оригинальный запасной; несовместимые фильтрующие элементы могут пагубно сказаться на эффективности и сроке службы двигателя.
• Никогда не запускайте двигатель, если фильтрующий элемент установлен неправильно.

3.9 СВЕЧИ

Не все свечи для эндотермических двигателей одинаковы.

• Использовать только свечи указанного типа с надлежащей термической градацией.
• Уделять внимание длине резьбы; слишком длинная резьба вызывает необратимую поломку двигателя.
• Проверить чистоту и правильное расстояние между электродами (пар. 6.6).

4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

4.1 РУКОЯТКА АКСЕЛЕРАТОРА

Регулирует число оборотов двигателя. Ручка акселератора (как правило, рычажного типа), установленная на машину, соединена с двигателем посредством кабеля.

См. Руководство по эксплуатации машины для идентификации рычага акселератора и соответствующих положений, обычно обозначенных следующими символами:

- FAST= соответствует максимальной скорости; используется во время работы.

• SLOW = соответствует минимальной скорости.

4.2 РУЧКА ОБОГАТИТЕЛЯ

См. Руководство по эксплуатации машины для идентификации ручки обогатителя.

Вызывает переобогащение смеси, в связи с чем ее необходимо использовать только строго необходимый промежуток времени в случае холодного запуска двигателя.

5. ПРАВИЛА ЭКСПЛУАТАЦИИ

5.1 ПЕРЕД КАЖДОЙ ЭКСПЛУАТАЦИЕЙ

Каждый раз перед использованием двигателя рекомендуется выполнить ряд проверок, чтобы убедиться в его правильном функционировании.

5.1.1 Проверка уровня масла

1. Установить машину на ровной поверхности.
2. Очистить область вокруг пробки заливки.
3. Отвинтить пробку (рис. 2.А), очистить конец щупа (рис. 2.В) и вставить его в горловину, как показано, не закручивая.
4. Вновь извлечь пробку со щупом и проверить уровень масла, который должен находиться между двумя метками «MIN» и «MAX».
5. При необходимости долить масло того же типа, до достижения уровня «MAX», осторожно, чтобы масло не вылилось из заливного отверстия
6. Хорошо затянуть пробку (рис. 2.А) и убрать все следы пролитого масла.

ПРИМЕЧАНИЕ Заполнять, постепенно добавляя небольшое количество масла, каждый раз проверяя достигнутый уровень. Не заполнять выше уровня «MAX»; превышение этой отметки может вызвать:

• дымности выхлопа;
- загрязнение свечи зажигания и воздушного фильтра с последующими трудностями запуска.

ПРИМЕЧАНИЕ Что касается типа масла, который следует использовать, следуйте указаниям, приведенным в таблице технических данных.

5.1.2 Проверка воздушного фильтра

Эффективность работы воздушного фильтра является одним из важнейших факторов для обеспечения нормальной работы двигателя; не запускайте двигатель, если фильтрующий элемент не установлен или повреждён.

1. Очистить поверхность вокруг крышки (рис.3.А) фильтра.
2. Открыть крышку (рис. 3.А), повернув ручку открывания (рис. 3.В).
3. Проверить состояние фильтрующего элемента (рис. 3.С), он должен быть неповрежденным, чистым и в хорошем рабочем состоянии; в противном случае, выполните его обслуживание или замену (пар. 6.5).
4. Закрыть крышку, повернув ручку открывания (рис. 3.А).

5.1.3 Заправка

Операции заправки подробно описаны в руководстве по эксплуатации машины, и только упомянуты здесь. Для заливки топлива:

1. Открутите и снимите крышку топливного бака.
2. Вставить воронку.
3. Залейте топливо и выньте воронку.
4. После заправки плотно завинтите пробку бака и вытрите пролившееся топливо.

ВАЖНО Избегайте попадания топлива на пластмассовые части двигателя и машины, чтобы не повредить их, и незамедлительно удаляйте все следы пролившегося топлива. Гарантия не распространяется на повреждения пластмассовых деталей, вызванных попаданием топлива.

Прочно подсоедините колпачки (рис. 4.А) кабелей к свечам (рис. 4.В), убедившись в отсутствии следов грязи внутри колпачков и на клеммах свечей.

5.2 ЗАПУСК ДВИГАТЕЛЯ (ХОЛОДНЫЙ)

Запуск двигателя необходимо производить в порядке, изложенном в Руководстве машины, нужно всегда помнить о необходимости выключения всех устройств (если они предусмотрены), способных вызвать движение машины или останов двигателя.

1. Откройте топливный кран, расположенный на машине;
2. Включите ручку обогатителя;
3. Переведите рычаг акселератора в положение «FAST»;
4. Включите ключ зажигания, как показано в руководстве по эксплуатации машины.

Через несколько секунд выключите ручку обогатителя.

5.3 ЗАПУСК ДВИГАТЕЛЯ (ГОРЯЧИЙ)

1. Переведите рычаг акселератора в положение «FAST»;
2. Включите ключ зажигания, как показано в руководстве по эксплуатации машины.

5.4 ИСПОЛЬЗОВАНИЕ ДВИГАТЕЛЯ ВО ВРЕМЯ РАБОТЫ

Для оптимизации производительности и характеристик двигателя необходимо использовать максимальные обороты, установив рычаг акселератора в положение «FAST».

ВАЖНО Не работать на склонах с крутизной, превышающей 20°, чтобы не нанести ущерба исправной работе двигателя.

5.5 ОСТАНОВКА ДВИГАТЕЛЯ ВО ВРЕМЯ РАБОТЫ

1. Установите акселератор в положение «SLOW».
2. Оставьте работать двигатель как минимум 15-20 секунд.
3. Остановить двигатель в порядке, указанном в Руководстве машины.

5.6 ОСТАНОВКА ДВИГАТЕЛЯ В КОНЦЕ РАБОТЫ

1. Установите акселератор в положение «SLOW».
2. Оставьте работать двигатель как минимум 15-20 секунд.
3. Остановить двигатель в порядке, указанном в Руководстве машины.
4. На холодном двигателе отсоединить колпачок (рис. 4.А) свечи зажигания и вынуть ключ зажигания (если предусмотрен).
5. Удалите все отходы с двигателя, в особенности, с участка глушителя выхлопа, чтобы уменьшить риск воспламенения.

5.7 ОЧИСТКА И ХРАНЕНИЕ

• Не использовать струи воды или шланги под давлением для очистки наружной поверхности двигателя.
• Предпочтительно использовать пневматический пистолет (макс 6 бар) для удаления мусора и пыли с внутренних частей.
• Хранить машину (и двигатель) в сухом месте, защищенном от непогоды и с достаточной вентиляцией.

5.8 ДЛИТЕЛЬНОЕ БЕЗДЕЙСТВИЕ

Если планируется период простоя двигателя более 30 дней (например, в конце сезона), следует принять некоторые меры предосторожности, чтобы облегчить последующий ввод в эксплуатацию.

• Опорожнить топливный бак, чтобы предотвратить образование отложений внутри него, открутив крышку (рис. 5.А) ёмкости с топливом и собрав все топливо в подходящий контейнер. По завершении операции не забудьте закрутить пробку (рис. 5.А) до упора.
• Снимите свечи и налейте в отверстие свечей приблизительно 3 сл чистого моторного масла и затем, держа отверстие закрытым при помощи тряпки, включите стартер на непродолжительное время, чтобы двигатель совершил несколько оборотов, и масло распределилось по внутренней поверхности цилиндра. Затем, установите на место свечи, не подсоединяя колпачки кабелей.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

⚠️ Любая попытка модификации системы контроля выбросов может увеличить уровень выбросов за пределы, допустимые законом. Под это определение попадают также снятие или модификация деталей системы всасывания, топливной системы и системы выхлопа.

6.1 ОБЩИЕ СВЕДЕНИЯ

Правила техники безопасности, которым необходимо следовать во время операции по техническому обслуживанию, описаны в пар. 2.4.
⚠️ Все проверки и операции технического обслуживания должны производиться, когда машина остановлена, а двигатель выключен. Отсоединить свечи и прочитать инструкции перед началом проведения любых операций очистки или технического обслуживания. Надеть соответствующую одежду, перчатки и защитные очки перед выполнением технического обслуживания.

- Частота и типы вмешательства приведены в "Таблице технического обслуживания".

- Использование неоригинальных запасных частей и дополнительного оборудования может отрицательно сказаться на работе и безопасности машины. Изготовитель не несет ответственности за ущерб или травмы, вызванные данными изделиями.

- Оригинальные запчасти можно приобрести в сервисном центре или у авторизованных дистрибьюторов.

ВАЖНО Все работы по техобслуживанию и наладке, которые не описаны в этом руководстве, должны выполняться вашим дилером или в специализированным центром.

6.2 ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВАЖНО Владелец машины несёт ответственность за выполнение операций по техобслуживанию, описанных в следующей таблице.

ВАЖНО Чистить чаще в особо тяжёлых условиях работы или при наличии в воздухе твёрдых частиц.

ПРИМЕЧАНИЕ Фильтры необходимо чистить / менять чаще, если машина работает на очень пыльном грунте.

Операция	После первых 5 часовиспользования	Каждые 5 часов или посленаждого использования	Каждые 50 часов илив конце сезона	Каждые 100 часов
Проверка уровнямасла (пар. 5.1.1)	- √ -	-
Замена масла ^1 (пар. 6.3) √	- - √
Очисткавоздухозаборнойрешётки двигателя(пар. 6.4)	- √ -	-
Проверка и чисткавоздушного фильтра ^2 (пар. 6.5)	- √ -	-
Замена воздушногофильтра	- - √	-
Проверка свечи (пар. 6.6) -	- √ -
Замена свечи (пар. 6.6) - -	√
Проверка топливногофильтра ^3	- - -	√

^1 Заменять масло каждые 25 часов, если двигатель работает при полной нагрузке или высокой температуре.

^2 Очищать воздушный фильтр чаще, если машина работает в пыльных помещениях.

^3 Необходимо выполнять в специализированном центре.

6.3 ЗАМЕНА МАСЛА

Что касается типа масла, который следует использовать, следуйте указаниям, приведенным в таблице технических данных.

Слейте масло при нагретом

двигателе, стараясь не касаться горячих частей двигателя или сливаемого масла.

Если в Руководстве по эксплуатации машины нет иных инструкций, то для замены масла требуется выполнить следующее:

1. Расположите машину на ровной поверхности.
2. Поставьте емкость для сбора под трубкой-удлинителем (рис. 6.А).
3. Нажмите на шплинт (рис. 6.В);

4. Отсоедините трубку-удлинитель от опоры, наклоняя её вниз;

5. Согните трубку-удлинитель и слейте масло в подходящую емкость.

6. Подсоедините трубку-удлинитель (рис. 6.А) к опоре (рис. 6.С) перед заливкой масла.
7. Уберите пролившееся масло.

Чистка воздухозаборной решётки должна проводиться при холодном двигателе.

• С помощью струи сжатого воздуха (рис. 7.A) удалите с воздухозаборной решётки двигателя грязь и отложения, которые могут вызвать пожар.
• Убедитесь, что воздухозаборники не засорены (рис. 7.А).
• Протрите пластмассовые части губкой (рис. 7.В), смоченной водой и моющим средством.

6.5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА

1. Очистить поверхность вокруг крышки (рис.8.А) фильтра.
2. Открыть крышку (рис. 8.А), повернув ручку открывания (рис. 8.В).
3. Снимите фильтрующий элемент (рис.8.C + 8.D).
4. Выньте фильтр предварительной очистки из губки (рис. 8.D) из картриджа (рис. 8.C).
5. Постучите картриджем (рис. 8.С) по твёрдой поверхности и струей сжатого воздуха с внутренней стороны удалите пыль и отложения.
6. Промойте предварительный фильтр из губки (рис. 8.D) водой и моющим средством и оставьте сохнуть на воздухе.

ВАЖНО Не используйте воду, бензин, моющие средства или подобные жидкости для очистки картриджа.

ВАЖНО Предварительный фильтр (рис. 8.D) из губки НЕ следует смазывать маслом.

1. Очистите углубление фильтра (рис. 8.E) от пыли и отложений, закрыв при этом всасывающую трубу тряпкой (рис. 8.F), чтобы предотвратить их попадание в двигатель.
2. Уберите тряпку (рис. 8.F), установите фильтрующий элемент (рис. 8.D + 8.C) в углубление и установите крышку (рис. 8.A).

6.6 ПРОВЕРНА И ТЕХОБСЛУЖИВАНИЕ СВЕЧЕЙ

1. Вынуть свечи зажигания (рис. 9.А) с помощью торцевого ключа (рис. 9.В).
2. Очистить электроды (рис. 9.С) с помощью проволочной щетки, удаляя все возможные отложения и нагар.

3. Проверьте с помощью калиберного щупа (рис. 9.D) правильное расстояние между электродами (0,6 - 0,8 мм).

4. Установите на место свечи (рис. 9.А) и затяните до упора с помощью торцевого ключа (рис. 9.В).

Заменить свечи, если электроды перегорели или если на фарфоре имеются отбитые места или трещины.

⚠️ Опасность возгорания! Не выполнять проверок в системе зажигания, если свеча не ввинчена в соответствующее гнездо.

ВАЖНО Использовать только указанный тип свечей (см. таблицу технических данных).

1. ВЫЯВЛЕНИЕ НЕПОЛАДОК

НЕПОЛАДНА ВОЗМОЖНАЯ ПРИЧИНА УСТРАНЕНИЕ
1. Трудности запуска	Нет топлива Проверить и залить (гл. 5.1.3)
	Старое топливо илиотложения в баке	Опорожнить бак и залить свежее топливо
	Неправильная процедура запуска	Выполнить правильную процедурузапуска (пар. 5.2 и пар. 5.3)
	Свечи отсоединены	Проверить, чтобы колпачки былихорошо надеты (пар. 5.1.4)
	Свечи мокрые либо электродысвечей загрязнены или междуними неправильное расстояние	Проверить (пар. 6.6)
	Воздушный фильтр забит Проверить и очистить (пар. 6.5)
	Масло не соответствуетвремени года	Заменить на подходящее масло (пар. 6.3)
	Испарение топлива вкарбюратор (паровые пробки)из-за высоких температур	Подождать несколько минут, затем попытаться снова запустить (пар. 5.3)
	Проблемы карбюрации	Свяжитесь с авторизованным центром обслуживания
	Проблемы с зажиганием	Свяжитесь с авторизованным центром обслуживания
2. Перебои в работе.	Электроды свечейзагрязнены или между ниминеправильное расстояние	Проверить (пар. 6.6)
	Плохо надеты колпачки свечей	Проверить, чтобы колпачки были хорошо надеты (пар. 5.1.4)
	Воздушный фильтр забит Проверить и очистить (пар. 6.5)
	Проблемы карбюрации	Свяжитесь с авторизованным центром обслуживания
	Проблемы с зажиганием	Свяжитесь с авторизованным центром обслуживания
3. Потеря мощностиво время работы	Воздушный фильтр забит Проверить и очистить (пар. 6.5)
	Проблемы карбюрации	Свяжитесь с авторизованным центром обслуживания

Если после выполнения описанных выше действий неполадки не исчезли, свяжитесь с вашим дистрибьютором.

OBSAH

1. ZÁKLADNÉ INFORMÁCIE 1
2. BEZPEČNOSTNĚ POKYNY....1
3. OBOZNÁMENIE SA SO STROJOM......3

RU • Тесты и изображения, содержащиеся в настоящем руководстве, были созданы в интересах ST. S.p.A. и защищены авторскими правами – Любое несанкционированное воспроизведение или изменение документа запрещено.
