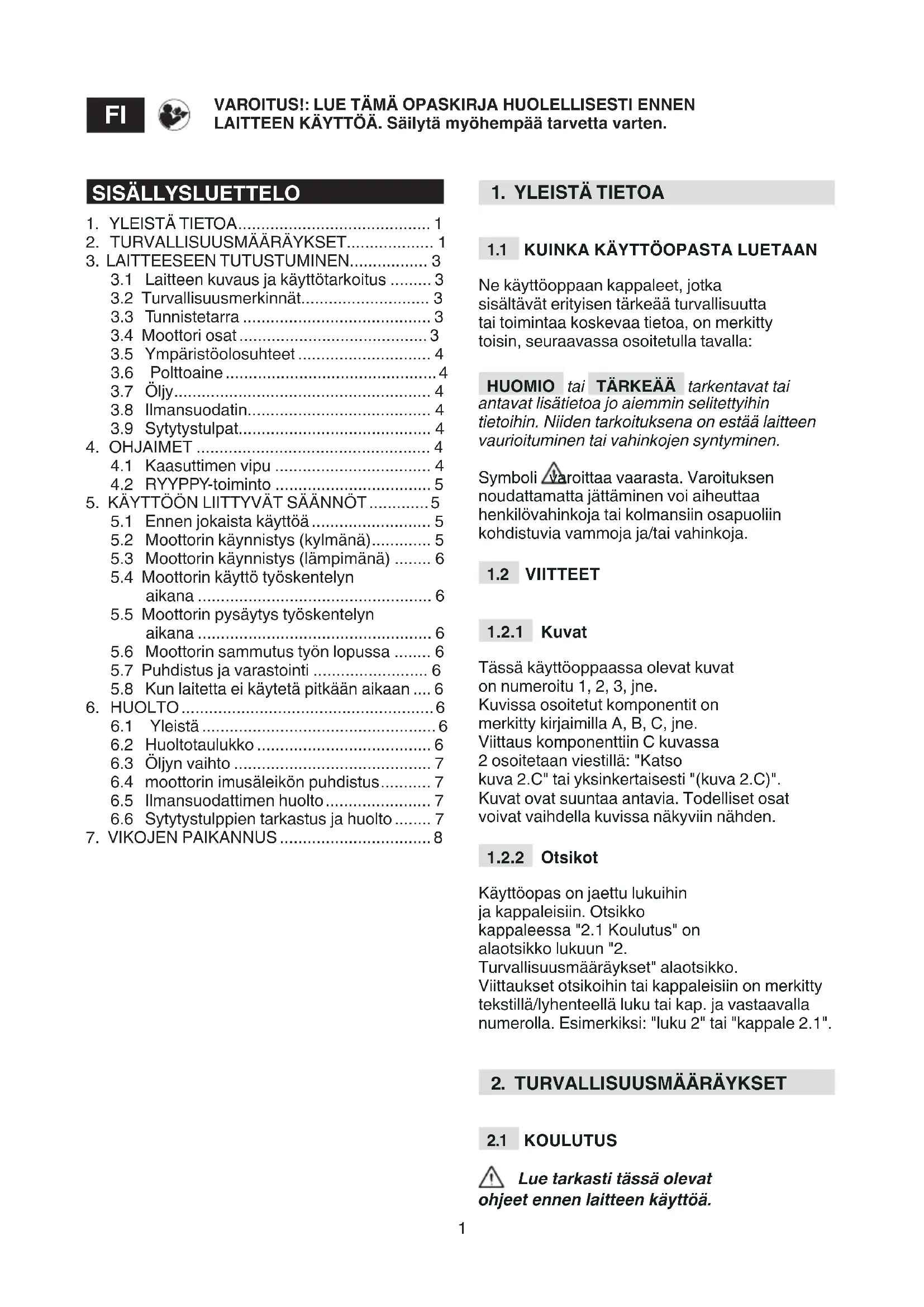

3.1 Laitteen kuvaus ja käyttötarkoitus ...... 3
3.2 Turvallisuusmerkinnät.... 3
3.3 Tunnistetarra 3
3.4 Moottori osat....3
3.5 Ympäristöolosuhteet 4
3.6 Polttoaine 4
3.7 Öljy....4
3.8 Ilmansuodatin.... 4
3.9 Sytytystulpat....4

1. OHJAIMET 4

4.1 Kaasuttimen vipu 4
4.2 RYYPPY-toiminto 5

1. KÄYTTÖÖN LIITTYVÄT SÄÄNNÖT ...... 5

5.1 Ennen jokaista käyttöä 5
5.2 Moottorin käynnistys (kylmänä)...... 5
5.3 Moottorin käynnistys (lämpimänä) ...... 6
5.4 Moottorin käyttö työskentelyn aikana 6
5.5 Moottorin pysäytys työskentelyn aikana 6
5.6 Moottorin sammutus työn lopussa ...... 6
5.7 Puhdistus ja varastointi 6
5.8 Kun laitetta ei käytetä pitkään aikaan .... 6

1. HUOLTO....6

6.1 Yleistä....6
6.2 Huoltotaulukko 6
6.3 Öljyn vaihto 7
6.4 moottorin imusäleikön puhdistus...... 7
6.5 Ilmansuodattimen huolto....7
6.6 Sytytystulppien tarkastus ja huolto ...... 7

1. VIKOJEN PAIKANNUS 8

1. YLEISTÄ TIETOA

1.1 KUINKA KÄYTTÖOPASTA LUETAAN

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen tärkeää turvallisuutta tai toimintaa koskevaa tietoa, on merkitty toisin, seuraavassa osoitetulla tavalla:

HUOMIO tai TÄRKEÄÄ tarkentavat tai antavat lisätietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estää laitteen vaurioituminen tai vahinkojen syntyminen.

Symboli varoittaa vaarasta. Varoituksen noudattamatta jättäminen voi aiheuttaa henkilövahinkoja tai kolmansiin osapuoliin kohdistuvia vammoja ja/tai vahinkoja.

1.2 VIITTEET

1.2.1 Kuvat

Tässä käyttöoppaassa olevat kuvat on numeroitu 1, 2, 3, jne.

Kuvissa osoitetut komponentit on merkitty kirjaimilla A, B, C, jne.

Viittaus komponenttiin C kuvassa

2 osoitetaan viestillä: "Katso

kuva 2.C" tai yksinkertaisesti "(kuva 2.C)".

Kuvat ovat suuntaa antavia. Todelliset osat voivat vaihdella kuvissa näkyviin nähden.

1.2.2 Otsikot

Käyttöopas on jaettu lukuihin

ja kappaleisiin. Otsikko

kappaleessa "2.1 Koulutus" on alaotsikko lukuun "2.

Turvallisuusmääräykset" alaotsikko.

Viittaukset otsikoihin tai kappaleisiin on merkitty tekstillä/lyhenteellä luku tai kap. ja vastaavalla

numerolla. Esimerkiksi: "luku 2" tai "kappale 2.1".

2. TURVALLISUUSMÄÄRÄYKSET

2.1 KOULUTUS

⚠️ Lue tarkasti tässä olevat ohjeet ennen laitteen käyttöä.

Tutustu hallintalaitteisiin ja

laitteen oikeaan käyttöön.

Opettele sammuttamaan moottori nopeasti. Näiden varoitusten lukematta jättäminen saattaa aiheuttaa tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet mahdollista tulevaa tarvetta varten.

• Älä anna laitetta lasten käyttöön tai sellaisten henkilöiden käyttöön, jotka eivät tunne käyttöohjeita riittävän hyvin. Paikalliset lait voivat määrittää käyttäjän alaikärajan.
• Laitetta ei koskaan saa käyttää väsyneenä, huonovointisena tai lääkeaineiden, huumeiden, alkoholin tai muiden reflekseihin ja huomiokykyyn vaikuttavien aineiden vaikutuksen alaisena.
• Muista, että käyttäjä on vastuussa tapaturmista ja vahingoista, joita muille ihmisille tai heidän omaisuudelleen voi aiheutua.

2.2 ESIVALMISTELUT

Henkilönsuojaimet

• Älä käytä laitetta ilman sopivaa vaatetusta.
• Älä käytä leveitä vaatteita, naruja, koruja tai muita esineitä, jotka voivat tarttua kiinni; kerää pitkät hiukset ylös ja pysyttele turvaetäisyydellä käynnistyksen aikana.
• Käytä kuulosuojaimia.

Työalue / Laite

- Varmista, että olet kytkenyt pois päältä kaikki koneen liikkuvien osien kytkimet ennen moottorin käynnistystä.

Ottomoottori: polttoaine

• Varoitus: polttoaine on erittäin helposti syttyvää. Käsittele varoen!
  – Säilytä polttoaine aina asianmukaisissa säiliöissä. – Suorita täyttö tai tankkaus suppiloa käyttämällä, vain ulkotiloissa, äläkä polta näiden toimenpiteiden aikana.
  – Suorita tankkaus ennen moottorin käynnistämistä. Älä avaa säiliön korkkia tai täytä tankkia moottorin ollessa käynnissä tai vielä kuuma.
  – Jos polttoainetta valuu ulos, älä käynnistä moottoria, vaan loitonna laite vuotoalueelta ja puhdista kaikki laitteeseen ja maahan valuneet polttoainejäämät välittömästi
  – Kiristä hyvin polttoainesäiliöiden tankin korkki.
  – Vältä polttoaineen pääsyä kosketuksiin vaatteiden kanssa, mutta jos niin käy, vaihda vaatteet ennen moottorin käynnistystä.

2.3 KÄYTÖN AIKANA

Työalue

• Älä käytä laitetta räjähdysalttiissa ympäristöissä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähköliittimet tai mekaaninen hankaus voivat aiheuttaa kipinöitä, jotka puolestaan voivat sytyttää pölyn tai kaasut.
• Älä käytä moottoria suljetuissa tiloissa, joihon voi kerääntyä hengenvaarallista häkäkaasua. Käynnistämisen tulee tapahtua ulkoilmassa tai hyvin ilmastoidussa tilassa. Muista aina, että pakokaasut ovat myrkyllisiä.
• Pidä aikuiset, lapset ja eläimet poissa työalueelta. Lapsien on ehdottomasti oltava toisen aikuisen valvonnassa.

Laitteen käsittely

• Ennen korjausten, puhdistuksen, tarkastusten, säätöjen suorittamista sammuta moottori ja irrota sytytystulpan johto (ellei ohjeissa erityisesti toisin mainita).
• Älä koske käytön aikana kuumenneisiin moottorin osiin. Palovammavaara.

Käyttörajoitukset

• Älä käytä laitetta, jos suojaukset eivät ole riittävät, tai jos turvalaitteita ei ole sijoitettu oikein.
• Älä kytke turvalaitteita pois tai käsittele niitä luvattomasti.
• Älä muuta moottorin säätöja tai käytä sitä ylikierroksilla. Jos moottoria käytetään liian suurilla kierroksilla, henkilövahinkojen riski kasvaa.
• Älä käytä käynnistysnesteitä tai muita vastaavia tuotteita.
• Älä kallista laitetta sivusuunnassa niin, että moottorin säiliön korkista valuu polttoainetta.
• Älä anna moottorin käydä ilman sytytystulppaa.

2.4 HUOLTO, VARASTOINTI JA KULJETUS

Säännöllinen huolto ja oikeanlainen varastointi säilyttää laitteen turvallisuuden.

Vialliset tai kuluneet osat on vaihdettava, niitä ei saa korjata. Käytä ainoastaan alkuperäisiä varaosia: ei alkuperäisten varaosien ja/tai väärin asennettujen osien käyttö vaarantaa laitteen turvallisuuden, voi aiheuttaa onnettomuuksia tai henkilövahinkoja, ja vapauttaa valmistajan kaikista pakotteista ja vastuusta.

Huolto

• Jos säiliö on tyhjennettävä, suorita tämä toimenpide ulkotiloissa ja moottorin ollessa kylmä.
• Tulipaloriskin vähentämiseksi tarkista laite säännöllisesti öljy- ja/ tai polttoainevuotojen varalta.

Varastointi

• Älä jätä säiliöön polttoainetta, jos laite varastoidaan rakennukseen, jossa polttoaineen höyryt voivat päästä kontaktiin avotulen, kipinöiden tai lämmönlähteiden kanssa.
• Anna laitteen jäähtyä ennen sen varastointia suljettuun tilaan.

Kuljetus

- Kuljeta laitetta säiliö tyhjänä.

2.5 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla laitteen käytössä ensisijaisen tärkeä ja etusijalla oleva seikka, rauhanomaisen rinnakkaiselon ja elinympäristömme hyväksi.

• Vältä aiheuttamasta naapurustolle häiriötä.
• Noudata tarkasti paikallisia määräyksiä, jotka koskevat pakkausten, öljyn, polttoaineen, suodattimien, kuluneiden osien tai muiden ympäristöön suuresti vaikuttavien elementtien hävittämistä; Näitä jätteitä ei saa laittaa sekajätteeseen, vaan ne on lajiteltava ja vietävä asianmukaiseen kierrätyskeskukseen, joka huolehtii materiaalien kierrätyksestä.
• Kun laite poistetaan käytöstä, älä jätä sitä luontoon, vaan toimita se kierrätyskeskukseen paikallisten määräysten mukaisesti.

2.6 PÄÄSTÖT

Palamisprosessissa syntyy myrkyllisiä yhdisteitä, kuten hiilimonoksidia, typpioksidia ja hiilivetyjä. Näiden aineiden valvonta on tärkeää, sillä niillä on kyky reagoida valokemialliseen savusumuun ja siten altistumiseen suoralle auringonvalolle. Hiilimonoksidi ei reagoi samalla tavoin auringolle altistumiseen, mutta on siitä huolimatta myrkyllistä.

Meidän koneemme on varustettu järjestelmillä, jotka alentavat yllä mainittujen aineiden päästöjä.

3. LAITTEESEEN TUTUSTUMINEN

3.1 LAITTEEN KUVAUS JA KÄYTTÖTARKOITUS

Tämä laite on polttomoottori.

Moottori on laite, jonka toimintaan ja kestoon vaikuttavat monet tekijät, sekä ulkoiset että suoraan käytettävien tuotteiden laatuun liittyvät tekijät. Seuraavassa annetaan hieman lisätietoja, jotka auttavat käyttämään moottoria järkevästi. Mikä tahansa muu yllä mainitusta poikkeava käyttö voi olla vaarallista ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

TÄRKEÄÄ Laitteen virheellinen käyttö aiheuttaa takuun raukeamisen, jolloin valmistaja vapautuu vastuusta ja kaikki vastuu käyttäjälle tai kolmansille osapuolille koituneista vahingoista tai vammoista siirtyy valmistajalta käyttäjälle.

3.1.1 Käyttäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Tämä laite on tarkoitettu harrastuskäyttöön.

3.2 TURVALLISUUSMERKINNÄT

Laitteessa on erilaisia symboleja. Niiden tehtävä on muistuttaa käyttäjää toimintatavoista, jotka varmistavat välttämättömän tarkkaavaisuuden ja varovaisuuden laitetta käytettäessä. Symbolien selitykset:

VAROITUS! Äänenvaimennin voi olla erittäin kuuma. Älä koske.

VAROITUS! Täytä öljyä MAX-tasoon saakka. Älä täytä yli MAX-tason.

3.3 TUNNISTETARRA

Kirjoita laitteesi sarjanumero (S/n) kannen takaosaan kiinnitetyssä tarrassa olevaan tätä koskevaan tilaan.

3.4 MOOTTORI OSAT

Laite koostuu seuraavista pääkomponenteista (kuva 1).

A. Öljyn täyttökorkki mittatikun kanssa
B. Öljyn poiston jatkokappale
C. Kaasutin
D. Ilmansuodattimen suojus

F. Moottorin sarjanumero

3.5 YMPÄRISTÖOLOSUHTEET

Nelitahtisen endotermisen moottorin toimintaan vaikuttavat:

a) Lämpötila:

– Alhaisissa lämpötiloissa työskenneltäessä saattaa kylmäkäynnistys olla hankalaa.
– Erittäin korkeissa lämpötiloissa työskenneltäessä, saattaa käynnistettäessä lämpimänä ilmetä vaikeuksia, jotka johtuvat polttoaineen höyrystymisestä kaasuttimen kammioon ja pumppuun.
– Joka tapauksessa käytettävä öljy on harkittava käyttölämpötilan mukaan.

b) Korkeus:

• Endotermisen moottorin maksimiteho laskee progressiivisesti mitä korkeammalle meren pinnan tasosta noustaan.
  – Jos korkeus kasvaa huomattavasti, laitteen kuormitusta on näin ollen vähennettävä välttämällä erityisen raskaita töitä.

3.6 POLTTOAINE

Käytetyn polttoaineen hyvä laatu on perusedellytys moottorin säännölliselle toiminnalle.

Polttoaineen on täytettävä seuraavat vaatimukset:

a) Käytä puhdasta, uutta ja lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90
b) Älä käytä polttoainetta, jossa etanolin prosenttiosuus on yli 10%.
c) Älä lisää siihen öljyä;
d) Polttoainejärjestelmän suojaamiseksi hartsimaisten aiheiden muodostumiselta, lisää polttoaineen vakauttajaa.

Ei suositeltujen polttoaineiden käyttö vahingoittaa moottorin osia ja saa takuun raukeamaan.

HUOMIO Käytä vain teknisten tietojen taulukossa osoitettua polttoainetta. Älä käytä muun tyyppisiä polttoaineita. On mahdollista käyttää myös ekologisia polttoaineita kuten alkylaattibensiiniä. Näiden käytössä ei ole havaittu negatiivisia vaikutuksia. Siitä huolimatta markkinoilla on olemassa alkylaattibensiinityyppejä, joiden käytöstä ei voi antaa tarkkoja ohjeita.

3.7 ÖLJY

Käytä aina hyvälaatuisia öljyjä ja valitse asteluku käyttölämpötilan mukaan.

• Käytä vain puhdistusöljyjä, joiden laatu ei ole alle SF-SG arvojen.
• Valitse SAE viskositeettiaste teknisten tietojen taulukon pohjalta.
• Moniasteöljyn käyttö saattaa aiheuttaa lisääntynyttä kulutusta kuumalla säällä. Tästä syystä öljytaso on tarkistettava useammin.
• Älä sekoita eri merkkisiä ja ominaisuuksiltaan erilaisia öljyjä.
• SAE 30 öljyn käyttö alle +5 °C lämpötiloissa, saattaa vahingoittaa moottoria riittämättömän voitelun vuoksi.

3.8 ILMANSUODATIN

Ilmansuodattimen tehokkuus on tärkeää, jotta vältetään roskien ja pölyn imeytyminen moottoriin, mikä laskee sen tehokkuutta ja kestoa.

• Pidä suodattava osa puhtaana roskista ja aina täydellisessä kunnossa (kap. 6.5) .
• Jos tarpeen, vaihda suodatinosa vastaavaan alkuperäiseen osaan; epäsopivat suodatinosat saattavat heikentää moottorin tehokkuutta ja kestoa.
• Älä koskaan käynnistä moottoria ilman oikein asennettua suodatinosaa.

3.9 SYTYTYSTULPAT

Endotermisille moottoreille tarkoitetut sytytystulpat eivät ole kaikki samanlaisia.

• Käytä ainoastaan ilmoitetun tyyppisiä sytytystulppia, jotka on varustettu oikealla lämpöasteella.
• Kiinnitä huomiota langan pituuteen; liian pitkä lanka vahingoittaa pysyvästi moottoria.
• Tarkista puhtaus ja elektrodien oikea etäisyys toisistaan (kap. 6.6).

4. OHJAIMET

4.1 KAASUTTIMEN VIPU

Säätää moottorin kierroslukua. Koneeseen asennettu kaasutin (tavallisesti vipu) on yhdistetty moottoriin kaapelilla.

Katso koneen käyttöoppaasta kaasuvivun sijainti ja asennot, jotka on tavallisesti merkitty seuraavilla symboleilla:

• FAST= suurin kierrosluku työskentelyyn.
• SLOW = tyhjäkäynti.

4.2 RYYPPY-TOIMINTO

Katso koneen käyttöoppaasta rikastimen sijainti.

Ryyppy rikastaa seosta, ja sitä on käytettävä ainoastaan tarvittavan ajan kylmäkäynnistyksen suorittamista varten.

5. KÄYTTÖÖN LIITTYVÄT SÄÄNNÖT

5.1 ENNEN JOKAISTA KÄYTTÖÄ

Ennen moottorin käyttöä on hyvä suorittaa sarja tarkastuksia, joiden tehtävänä on varmistaa oikeaoppinen toiminta.

5.1.1 Öljyn tason tarkastus

1. Aseta laite tasaiselle alustalle.
2. Puhdista alue täyttökorkin ympäriltä.
3. Avaa korkki (kuva 2.A), puhdista tason mittatikun pää (kuva 2.B) ja työnnä se sisään nojaamalla korkki aukkoon kuten kuvassa, kiertämättä korkkia.
4. Vedä korkki uudestaan ulos mittatikun kanssa ja tarkista öljyntaso, jonka on oltava merkkien «MIN» ja «MAX» välillä.
5. Täytä tarvittaessa samantyyppisellä öljyllä kunnes öljy on tasolla «MAX». Varo ettei öljyä valu täyttöaukon ulkopuolelle
6. Kiristä korkki (kuva 2.A) pohjaan saakka ja puhdista mahdolliset öljyjäljet.

HUOMIO Täytä asteittain, lisäämällä öljyä vähän kerrallaan, tarkistamalla joka kerralla saavutettu öljyn taso.

Älä täytä yli «MAX» rajan; liiallinen öljyn määrä voi aiheuttaa:

• savua pakoputkesta;
• sytytystulpan tai ilmansuodattimen likaantumisen ja siitä johtuvia käynnistysvaikeuksia.

HUOMIO Käytettävän öljytyypin kohdalla noudata teknisten tietojen taulukossa annettuja ohjeita.

5.1.2 Ilmansuodattimen tarkastus

Ilmansuodattimen tehokas toiminta on välttämätöntä moottorin kunnolliselle toiminnalle; älä käynnistä moottoria jos suodatinosa puuttuu tai on viallinen.

1. Puhdista suodattimen suojusta (kuva 3.A) ympäröivä alue.
2. Avaa suojus (kuva 3.A) kiertämällä avauskahvaa (kuva 3.B).
3. Tarkista suodatinosan (kuva 3.C). Sen on oltava ehjä, puhdas ja täysin toimintakykyinen. Muussa tapauksessa huolla se tai vaihda uuteen (kap 6.5).
4. Sulje suojus kiertämällä avauskahvaa (kuva 3.A).

5.1.3 Polttoaineen tankkaus

Tässä viitatut polttoaineen tankkaustoimenpiteet on kuvattu tarkemmin laitteen oppaassa. Polttoaineen tankkaaminen:

1. Kierrä auki säiliön sulkukorkki.
2. Aseta suppilo aukkoon.
3. Tankkaa polttoainetta ja poista suppilo.
4. Polttoaineen lisäyksen päättyessä, ruuvaa kiinni polttoainesäiliön korkki ja puhdista mahdolliset vuodot.

TÄRKEÄÄ Vältä polttoaineen läikkymistä moottorin tai laitteen muoviosille niiden vaurioitumisen välttämiseksi ja puhdista välittömästi kaikki mahdolliset kaatuneet polttoainejäämät. Takuu ei korvaa polttoaineen aiheuttamia vahinkoja muoviosille.

5.1.4 Sytytystulpan hatut

Kiinnitä tiukasti hatut (kuva 4.A), jotka suojaavat sytytystulppien kaapeleita (kuva 4.B), ja varmista, ettei hattujen sisäpuolella tai sytytystulppien rei'issä ole likaa.

5.2 MOOTTORIN KÄYNNISTYS (KYLMÄNÄ)

Moottorin käynnistyksen on tapahduttava laitteen ohjekirjassa kuvattujen menetelmien mukaisesti. Käyttäjän on oltava aina valmiina kytkemään pois kaikki laitteet (jos käytössä), jotka voivat aiheuttaa koneen etenemisen tai moottorin sammutuksen.

1. Avaa laitteen polttoainehana.
2. Kytke ryyppy päälle.
3. Vie kaasuvipu asentoon FAST.
4. Käännä virta-avainta laitteen käyttöoppaan ohjeiden mukaisesti.

Kytke ryyppy pois päältä muutaman sekunnin kuluttua.

5.3 MOOTTORIN KÄYNNISTYS (LÄMPIMÄNÄ)

1. Vie kaasuvipu asentoon FAST.
2. Käännä virta-avainta laitteen käyttöoppaan ohjeiden mukaisesti.

5.4 MOOTTORIN KÄYTTÖ TYÖSKENTELYN AIKANA

Jotta moottorista saataisiin irti paras teho ja suorituskyky, sitä on käytettävä täysillä kierroksilla viemällä kaasuvipu asentoon FAST.

TÄRKEÄÄ Älä työskentele yli 20° kallistuksella, jotta moottorin kunnollinen toiminta ei vaarannu.

5.5 MOOTTORIN PYSÄYTYS TYÖSKENTELYN AIKANA

1. Vie kaasutin asentoon SLOW.
2. Anna moottorin käydä tyhjäkäynnillä vähintään 15-20 sekuntia.
3. Sammuta moottori laitteen ohjekirjassa kuvattujen menetelmien mukaan.

5.6 MOOTTORIN SAMMUTUS TYÖN LOPUSSA

1. Vie kaasutin asentoon SLOW.
2. Anna moottorin käydä tyhjäkäynnillä vähintään 15-20 sekuntia.
3. Sammuta moottori laitteen ohjekirjassa kuvattujen menetelmien mukaan.
4. Moottorin ollessa kylmä, irrota sytytystulppien hatut (kuva 4.A) ja poista käynnistysavain (jos käytössä).
5. Poista kaikki roskat moottorista ja erityisesti pakoputken äänenvaimentimen läheltä. Näin tulipalon riski pienenee.

5.7 PUHDISTUS JA VARASTOINTI

• Älä käytä vesisuihkua tai painepesuria moottorin ulkoisten osien puhdistukseen.
• Käytä mieluiten paineilmapistoolia (max 6 bar) estääksesi roskien ja pölyn pääsyä sisäosiin.
• Säilytä laitetta (ja moottoria) kuivassa paikassa, suojassa huonolta säältä. Tilan on oltava riittävän hyvin ilmastoitu.

5.8 KUN LAITETTA EI KÄYTETÄ PITKÄÄN AIKAAN

Jos moottoria ei aiota käyttää yli 30 päivään (esim. kauden loputtua), on hyvä suorittaa muutama varotoimenpide laitteen tulevaa käyttöönottoa ajatellen.

• Sakan sisäpuolelle kerääntymisen välttämiseksi, tyhjennä polttoainesäiliö avaamalla kaasuttimen kammion korkki (kuva 5.A) ja kerää polttoaine sopivaan säilytysastiaan. Toimenpiteen päätyttyä muista kiristää korkki (kuva 5.A) paikoilleen.
• Irrota sytytystulpat ja laita sytytystulppien aukkoon noin 3 cl puhdasta moottoriöljyä, sulje sitten aukko rievulla ja käytä käynnistysmoottoria niin, että moottori pyörii muutaman kierroksen. Näin öljy leviää sylinterin sisäpinnalle. Aseta lopuksi sytytystulpat paikoilleen liittämättä kaapeleiden hattuja.

6. HUOLTO

Mikä tahansa yritys tehdä muutoksia päästöjen valvontajärjestelmään voi nostaa päästötason laissa määrätyn rajan yli. Tämä määritelmä sisältää imu-, syöttö- ja pakojärjestelmän osien poistamisen ja muuttamisen.

6.1 YLEISTÄ

⚠️ Huoltotoimenpiteiden aikana noudatettavat turvallisuusmääräykset on kuvattu kap. 2.4.
⚠️ Kaikki tarkastus- ja huoltotoimenpiteet on tehtävä laitteen ollessa pysähtynyt ja moottori sammutettuna. Irrota sytytystulpat ja lue vastaavat ohjeet ennen mitään puhdistus- tai huoltotoimenpiteitä. Käytä sopivaa vaatetusta, käsineitä ja suojalaseja ennen huoltotöiden suorittamista.

• Taajuudet ja toimenpidetyypit on tiivistetty "Huoltotaulukossa".

- Muiden kuin alkuperäisten varaosien käytöllä voi olla laitteen toiminnan ja turvallisuuden vaarantavia vaikutuksia. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista tai vammoista.

- Valtuutetut huoltokorjaamot ja jälleenmyyjät toimittavat alkuperäisiä varaosia.

TÄRKEÄÄ Kaikki huolto- ja säätötoimenpiteet, joita ei ole kuvattu tässä oppaassa, on annettava jälleenmyyjän tai valtuutetun korjaajan tehtäväksi.

6.2 HUOLTOTAULUKKO

TÄRKEÄÄ Laitteen omistajan vastuulla on suorittaa alla olevassa taulukossa kuvatut huoltotoimenpiteet.

TÄRKEÄÄ Puhdista useammin, jos työolosuhteet ovat erityisen hankalat tai jos ilmassa on roskia.

HUOMIO Suodattimet on puhdistettava / vaihdettava useammin, jos työskennellään erittäin pölyisellä maalla.

Toimenpide	Ensmäisten 5 tunnin jälkeen	5 tunnin väleintai joka käytön jälkeen	50 tunnin väleintaikauden päätyttyä	100 tunnin välein
Öljyn tason tarkastus(kap. 5.1.1)	-√	--
Öljyn vaihto ^1 (kap. 6.3)√ - - √
Moottorin imusäleikönpuhdistus (kap 6.4)	-√	--
Ilmansuodattimen tarkastusja puhdistus (kap. 6.5)	-√	--
Ilmansuodattimen vaihto - - √ -
Sytytystulpan tarkastus(kap. 6.6)	--	√ -
Sytytystulpan vaihto (kap. 6.6)	-- √
Polttoainesuodattimentarkistus ^3	-- - √

^1 Vaihda öljy 25 tunnin välein, jos moottori työskentelee täydellä kuormituksella tai korkeissa lämpötiloissa.

^2 Puhdista ilmanvaihtosuodatin säännöllisesti, jos laitetta käytetään pölyisissä paikoissa.

^3 Annettava valtuutetun korjaajan tehtäväksi.

6.3 ÖLJYN VAIHTO

Käytettävän öljytyypin kohdalla noudata teknisten tietojen taulukossa annettuja ohjeita.

Suorita öljyn poisto moottorin ollessa lämmin, varoen koskemasta moottorin kuumiin osiin tai poistettuun öljyyn.

Lukuun ottamatta käyttöoppaan sisältämiä poikkeavia ohjeita, öljynvaihto tapahtuu seuraavalla tavalla:

1. Aseta laite tasaiselle pinnalle.

2. Aseta keräysastia jatkoletkun alle (kuva 6.A).

3. Paina sokkaa (kuva 6.B)

4. Irrota jatkoletku tuesta vetämällä sitä alas päin.
5. Taivuta jatkoletkua ja tyhjennä öljy sopivaan astiaan.
6. Kiinnitä jatkoletku (kuva 6.A) takaisin tukeen (kuva 6.C) ennen öljyn täyttämistä.
7. Puhdista mahdolliset öljyvuodot.

6.4 MOOTTORIN IMUSÄLEIKÖN PUHDISTUS

Moottorin imusäleikön puhdistus on suoritettava moottorin ollessa kylmä.

• Poista paineilmalla (kuva 7.A) moottorin imusäleiköstä kaikki roskat ja lika, jotka voivat aiheuttaa tulipalon.
• Huolehdi, että ilmanottoaukoissa ei ole tukoksia (kuva 7.A).
• Pyyhi muoviset osat puhdistusaineeseen ja veteen kostutetulla sienellä (kuva 7.B).

6.5 ILMANSUODATTIMEN HUOLTO

1. Puhdista suodattimen suojusta (kuva 8.A) ympäröivä alue.
2. Avaa suojus (kuva 8.A) kiertämällä avauskahvaa(kuva 8.B).
3. Poista suodatuselementti (kuva 8.C + 8.D).
4. Poista esisuodatinsieni (kuva 8.D) patruunasta (kuva 8.C).
5. Lyö patruunaa (kuva 8.C) kiinteää pintaa vasten ja puhalla sisäpuoli paineilmalla, jotta pöly ja roskat irtoavat.
6. Pese esisuodattimen sieni (kuva 8.D) vedellä ja puhdistusaineella ja anna kuivua vapaasti.

TÄRKEÄÄ Älä puhdista patruunaa vedellä, bensiinillä, puhdistusaineilla tai muilla aineilla.

TÄRKEÄÄ Esisuodattimen (kuva 8.D) sientä EI saa öljytä.

1. Puhdista suodattimen asennuspaikan sisäpuoli (kuva 8.E) pölystä ja roskista ja sulje imukanava huolellisesti rievulla (kuva 8.F), ettei roskia pääse moottoriin.
2. Poista riepu (kuva 8.F), asenna suodatinelementti (kuva 8.D + 8.C) ja suodattimen suojus (kuva 8.A) takaisin paikoilleen.

6.6 SYTYTYSTULPPIEN TARKASTUS JA HUOLTO

1. Irrota sytytystulpat (kuva 9.A) holkkiavaimella (kuva 9.B).

2. Puhdista elektrodit (kuva 9.C) metalliharjalla, poistaen mahdolliset hiilijäämät.

3. Tarkista paksuusmittarilla (kuva 9.D) elektrodien oikea etäisyys toisistaan (0,6 - 0,8 mm).

4. Asenna sytytystulpat (kuva 9.A) takaisin ja kiristä pohjaan saakka holkkiavaimella (kuva 9.B).

Vaihda sytytystulpat, jos elektrodit ovat palaneet, tai jos posliiniosa on rikki tai haljennut.

⚠ Tulipalovaara! Älä testaa käynnistyslaitetta ilman, että sytytystulppa on paikoillaan.

TÄRKEÄÄ Käytä vain ilmoitetun tyyppisiä sytytystulppia (katso Teknisten tietojen taulukko).

1. VIKOJEN PAIKANNUS

VIKA MAHDOLLINEN SYY KORJAUS
1. Käynnistysvaikeuksia	Polittoaineen puuttuminen Tarkista ja täytä tarvittaessa (kap. 5.1.3)
	Vanhaa polttoainetta tai säiliössä on sakkaa	Tyhjennä säiliö ja täytä uutta polttoainetta
	Väärin tehty käynnistys Suorita käynnistys oikein (kap. 5.2 ja kap. 5.3)
	Sytytystulppien liitäntä irti	Tarkista, että hatut ovat tiukasti kiinni (kap. 5.1.4)
	Sytytystulpat märät tai elektrodit likaiset tai väärällä etäisyydellä	Tarkista (kap. 6.6)
	Ilmansuodatin tukossa Tarkista ja puhdista (kap. 6.5)
	Öljy on sopimatonta vuodenaikaan nähden	Vaihda sopivaa öljyä tilalle (kap. 6.3)
	Korkeasta lämpötilasta johtuvaa polttoaineen höyrystymistä kohokaasuttimessa (vapor lock)	Odota muutama minuutti ja yritä uudelleenkäynnistystä (kap. 5.3)
	Kaasutusongelmia Ota yhteys valtuutettuun huoltokeskukseen
	Ongelmia sytytyksessä Ota yhteys valtuutettuun huoltokeskukseen
2. Epäsäännöllinen toiminta.	Sytytystulppien elektrodit ovat likaisia tai niiden välinen etäisyys ei ole oikea	Tarkista (kap. 6.6)
	Sytytystulppien hatut huonosti paikoillaan	Tarkista, että hatut ovat tiukasti kiinni (kap. 5.1.4)
	Ilmansuodatin tukossa Tarkista ja puhdista (kap. 6.5)
	Kaasutusongelmia Ota yhteys valtuutettuun huoltokeskukseen
	Ongelmia sytytyksessä Ota yhteys valtuutettuun huoltokeskukseen
3. Tehon häviäminen työskentelyn aikana	Ilmansuodatin tukossa Tarkista ja puhdista (kap. 6.5)
	Kaasutusongelmia Ota yhteys valtuutettuun huoltokeskukseen

Jos ongelmat jatkuvat yllämainitut toimenpiteet suoritettuasi, ota yhteyttä jälleenmyyjään.

SOMMAIRE

1. INFORMATIONS GÉNÉRALES......1
2. NORMES DE SÉCURITÉ....2
3. CONNAÎTRE LA MACHINE....3

FI • Tämän käyttöoppaan sisältö ja kuvat on valmistettu ST. S.p.A. -yhtiön toimesta ja niitä suojaa tekijänoikeuslaki. – Asiakirjan kaikenlainen kopioiminen tai muuttaminen, osittainkin, on kielletty ilman erityistä lupaa.
