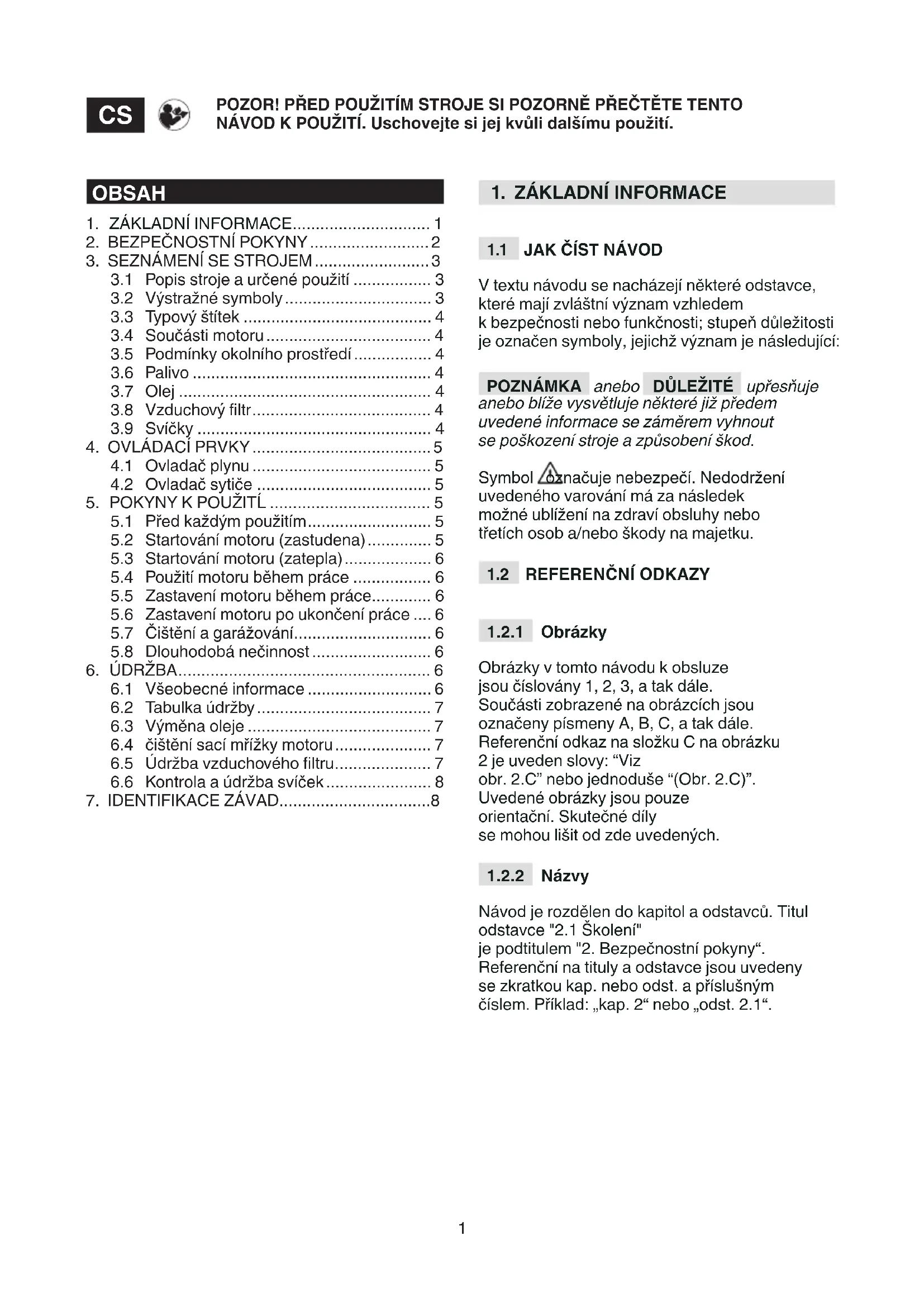

1. ZÁKLADNÍ INFORMACE

1.1 JAK ČÍST NÁVOD

V textu návodu se nacházejí některé odstavce, které mají zvláštní význam vzhledem k bezpečnosti nebo funkčnosti; stupeň důležitosti je označen symboly, jejichž význam je následující:

POZNÁMKA anebo DŮLEŽITÉ upřesňuje anebo bliže vysvětluje některé již předem uvedené informace se záměrem vyhnout se poškození stroje a způsobení škod.

Symbol ☑ označuje nebezpečí. Nedodržení uvedeného varování má za následek možné ublížení na zdraví obsluhy nebo třetích osob a/nebo škody na majetku.

1.2 REFERENČNÍ ODKAZY

1.2.1 Obrázky

Obrázky v tomto návodu k obsluze jsou číslovány 1, 2, 3, a tak dále. Součásti zobrazené na obrázcích jsou označeny písmeny A, B, C, a tak dále. Referenční odkaz na složku C na obrázku 2 je uveden slovy: "Viz obr. 2.C" nebo jednoduše "(Obr. 2.C)". Uvedené obrázky jsou pouze orientační. Skutečné díly se mohou lišit od zde uvedených.

1.2.2 Názvy

Návod je rozdělen do kapitol a odstavců. Titul odstavce "2.1 Školení" je podtitulem "2. Bezpečnostní pokyny". Referenční na tituly a odstavce jsou uvedeny se zkratkou kap. nebo odst. a příslušným číslem. Příklad: „kap. 2“ nebo „odst. 2.1“.

2. BEZPEČNOSTNÍ POKYNY

2.1 ŠKOLENÍ

Pozorně si přečtěte tento

návod před použitím stroje.

Seznamte se s ovládacími prvky e a s jeho vhodným použitím.

Naučte se rychle zastavit motor. Neuposlechnutí varování a pokynů může způsobit požár a/nebo vážná ublížení na zdraví. Uchovejte všechna upozornění a pokyny pro budoucí použití.

• Nikdy nepřipustte, aby stroj používaly děti nebo osoby, které nejsou dokonale seznámeny s pokyny. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.
• Stroj nesmíte nikdy používat, jste-li unaveni, pokud je vám nevolno, nebo v případě, že jste užili léky, drogy, alkohol nebo jiné látky snižující vaše reflexní schopnosti a pozornost.
• Pamatujte, že operátor nebo uživatel nese odpovědnost za nehody a nepředvídané události způsobené jiným osobám nebo jejich majetku.

2.2 PŘÍLPRAVA K POUŽITÍL

Osobní ochranné prostředky (OOP)

• Nepoužívejte stroj bez vhodného oděvu.
• Nepoužívejte široké oblečení, tkaničky, šperky ani jiné předměty, které by mohly zůstat zachyceny; svažte dlouhé vlasy do vhodného účesu a během startování zůstaňte v bezpečnostní vzdálenosti.
• Používejte ochranu sluchu.

Pracovní prostor / stroj

- Před nastartováním motoru zkontrolujte, zda jsou vypnuté všechny ovládací prvky, které aktivují pohyblivé části stroje.

Spalovací motory: palivo

• Upozornění: benzin je vysoce hořlavý. Zacházejte s ním opatrně!
  – Palivové vždy skladujte ve vhodných nádobách.
  – Palivo doplňujte s použitím trychtýře, a to pouze na otevřeném prostoru, a při tomto úkonu ani při žádném dalším zacházení s palivem nekuřte.

– Palivo doplňujte před nastartováním motoru. Nesnímejte uzávěr palivové nádrže a nedoplňujte palivo při zapnutém motoru nebo v případě, že je motor ještě horký.
– Když palivo vyteče, nestartujte motor, ale vzdalte stroj od prostoru, na kterém se palivo vylilo, a okamžitě odstraňte rozlité palivo ze stroje nebo na zemi
– Vždy nasad'te zpět a dotáhněte uzávěr palivové nádrže a uzávěr nádoby s palivem.
– Vyhněte se kontaktu oděvu s palivem a v případě kontaktu se převlékněte před nastartováním motoru.

2.3 BĚHEM POUŽITÍL

Pracovní prostor

• Nepoužívejte stroj v prostředí s rizikem výbuchu, za přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické kontakty nebo mechanické tření mohou vytvářet jiskry, které mohou zapálit prach nebo výpary.
• Nestartujte motor v uzavřených prostorech, kde vzniká nebezpečí nahromadění kouře oxidu uhelnatého. Operace spuštění musí probíhat venku nebo v dobře větraných prostorech. Pamatujte si, že výfukové plyny jsou toxické.
• Vzdalte osoby, děti a zvířata z pracovního prostoru. Je potřeba, aby byly děti pod dohledem dospělé osoby.

Chování

• Před provedením oprav, čištění, přepravy, seřizování vypněte motor a odpojte kabel zapalovací svíčky (pokud není výslovně uvedeno v návodu jinak).
• Nedotýkejte se částí motoru, které se během používání zahřívají. Nebezpečí popálení.

Omezení použití

- Nepoužívejte stroj, pokud jsou ochrany nedostatečné, nebo v případě, že bezpečnostní zařízení nejsou správně umístěna.

- Neodpojujte ani nemanipulujte s bezpečnostními systémy.

- Neměňte nastavení motoru, neuvádějte jej do nadměrných otáček. Pokud je motor provozován při nadměrné rychlosti, zvyšuje se riziko zranění.

- Nepoužívejte startovací kapaliny ani jiné obdobné produkty.

- Nenaklánějte stroj do strany až do takové míry, která by umožnovala únik paliva z uzávěru palivové nádrže motoru.

- Neuvádějte motor do chodu bez svíčky.

2.4 ÚDRŽBA, GARÁŽOVÁNÍ A PŘEPRAVA

Provádění pravidelné údržby a správné garážování zajišťuje bezpečnost stroje.

⚠️ Poškozené nebo opotřebované díly musí být vyměněny, a nikoliv opraveny. Používejte pouze originální náhradní díly: použití neoriginálních a/nebo nesprávně namontovaných dílů ohrožuje bezpečnost stroje, může vést k nehodám nebo zraněním osob a zprošťuje výrobce od jakýchkoli povinností či závazků.

Údržba

• Pokud je třeba nádrž vypustit, provádějte tuto operaci venku a s vychladnutým motorem.
• Aby se snížilo riziku požáru, pravidelně kontrolujte, zda nedochází k úniku oleje a/nebo paliva.

Skladování

• Nenechávejte palivo v nádrži, pokud bude stroj garážován na místě, kde benzinové výpary mohou přijít do styku s otevřeným ohněm, jiskrami nebo zdroji tepla.
• Nechte stroj vychladnout před jeho umístěním do uzavřeného prostoru.

Přeprava

- Stroj přepravujte s prázdnou palivovou nádrží.

2.5 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy.
• Důsledně dodržujte místní normy pro likvidaci obalů, olejů, paliva, filtrů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí. Tento odpad by neměl být vhazován do koše, ale je nutné jej oddělit a odevzdat do příslušných sběrných středisek, která zajistí recyklaci materiálů.
• Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy.

2.6 EMISE

Při procesu spalování vznikají toxické látky, jako jsou oxid uhelnatý, oxidy dusíku a uhlovodíky. Kontrola těchto látek je důležitá z důvodu jejich schopnosti reagovat na fotochemický smog, tedy na přímé vystavení slunečnímu světlu. Oxid uhelnatý nereaguje stejným způsobem na sluneční záření, ale i tak je nutno ho považovat za toxickou látku.

Naše stroje jsou vybaveny systémy snižování emisí pro výše citované látky.

3. SEZNÁMENÍ SE STROJEM

3.1 POPIS STROJE A URČENÉ POUŽITÍ

Tento stroj je spalovací motor.

Motor je zařízení, jehož vlastnosti, pravidelná činnost a životnost jsou podmíněny mnoha faktory, z nichž některé jsou externí a jiné jsou úzce spojené s kvalitou použitých produktů a pravidelností údržby. Níže jsou uvedeny některé přídavné informace, které vám umožní používat motor s většími znalostmi. Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku.

DÜLEŽITÉ Nevhodné použití stroje bude mit za následek propadnutí záruky a odmítnutí jakékoli odpovědnosti ze strany výrobce, přičemž všechny náklady vyplývající ze škod nebo ublížení na zdraví samotného uživatele nebo třetích osob ponese uživatel.

3.1.1 Druhy uživatelů

Tento stroj je určen k použití ze strany spotřebitelů, tedy neprofesionální obsluhy. Je určen pro použití domácími kutily.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji se objevují různé symboly. Jejich funkcí je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností. Význam jednotlivých symbolů:

UPOZORNĚNÍ! Katalyzátor by mohl být velmi horký. Nedotýkejte se.

UPOZORNĚNÍ! Dolijte olej až k rysce „MAX“. Nepřelévejte přes rysku „MAX“.

3.3 TYPOVÝ ŠTÍTEK

Zapište si sériové číslo (S/N) vašeho stroje do příslušného místa na štítku, jež se nachází na zadní straně obálky.

3.4 SOUČÁSTI MOTORU

Stroj se skládá z následujících hlavních komponentů (obr. 1).

A. Uzávěr plnění oleje s měrnou tyčkou hladiny oleje
B. Nástavec na vypouštění oleje
C. Karburátor
D. Víko vzduchového filtru
E. Krytka svíčky
F. Výrobní číslo motoru

3.5 PODMÍNKY OKOLNÍHO PROSTŘEDÍ

Činnost endotermického čtyřtaktního motoru je ovlivněna následujícími faktory:

a) Teplota:

– Během pracovní činnosti při nízkých teplotách se můžete setkat s obtížemi spojenými se startováním za studena.
– Během pracovní činnosti při vysokých teplotách je možný výskyt obtíží se startováním za tepla; tyto obtíže jsou způsobeny odpařováním paliva v nádržce karburátoru nebo v čerpadle.
– V každém případě je třeba přizpůsobit druh oleje teplotám jeho použití.

b) Nadmořská výška:

– Maximální výkon endotermického motoru klesá úměrně se zvýšením nadmořské výšky.
– Při výrazném zvýšení nadmořské výšky je proto třeba snížit zátěž stroje a vyhnout se mimořádně náročným pracovním činnostem.

3.6 PALIVO

Dobrá kvalita paliva je základním faktorem pro správnou činnost motoru.

Palivo musí splňovat níže uvedené požadavky:

a) Používejte čistý, čerstvý a bezolovnatý benzin s minimálním oktanovým číslem 90;
b) Nepoužívejte palivo s vyšším procentuálním obsahem etanolu než 10 %;
c) Nepřidávejte olej;

d) Na ochranu systému karburace před vytvářením pryskyřicových nánosů přidávejte stabilizátor paliva.

Použití nedovolených paliv poškozuje součásti motoru a nevyhovuje záručním podmínkám.

POZNÁMKA Používejte pouze palivo uvedené v tabulce s technickými údaji. Nepoužívejte jiné typy paliva. Je možné používat ekologicky šetrné paliva, jako je alkylátový benzín. Složení tohoto benzínu má menší dopad na lidi a životní prostředí. Nejsou známy negativní účinky spojené s používáním těchto typů paliv. Nicméně, na trhu jsou dostupné typy alkylátového benzínu, pro které nelze poskytnout přesné informace o jejich použití.

3.7 OLEJ

Pokaždé používejte olej dobré kvality a zvolte stupeň odpovídající teplotě jeho použití.

• Používejte pouze čisticí olej s kvalitou odpovídající nejméně SF-SG.
• Zvolte druh viskozity SAE na základě tabulky s technickými údaji.
• Použití vícestupňového oleje může způsobit vyšší spotřebu v teplém období, a proto je třeba kontrolovat častěji jeho hladinu.
• Nemíchejte spolu oleje různých značek a různých vlastností.
• Použití oleje SAE 30 při teplotách nižších než +5°C může poškodit motor kvůli nevhodnosti mazání.

3.8 VZDUCHOVÝ FILTR

Účinnost vzduchového filtru je rozhodující pro zabránění nasávání úlomků a prachu do motoru, což způsobuje pokles jeho výkonu a životnosti.

• Udržujte filtrační prvek zbavený zbytků úlomků a vždy v dokonale účinném stavu (odst. 6.5).
• Dle potřeby proved'te výměnu filtračního prvku za originální náhradní díl; nekompatibilní filtrační prvky by mohly negativně ovlivnit účinnost a životnost motoru.
• Nikdy nestartujte motor bez správně namontovaného filtračního prvku.

3.9 SVÍČKY

Svíčky endotermických motorů nejsou všechny stejné.

• Používejte pouze svíčky uvedeného druhu, se správnou teplotní gradací.
• Věnujte pozornost délce závitu; delší závit může trvale poškodit motor.
• Zkontrolujte čistotu a správnou vzdálenost mezi elektrodami (odst. 6.6)

4. OVLÁDACÍ PRVKY

4.1 OVLADAČ PLYNU

Upravuje počet otáček motoru.

Ovladač plynu (normálně pákový) montovaný na stroji je připojen k motoru prostřednictvím lanka.

V Návodu k použití stroje naleznete identifikaci páky plynu a její příslušné polohy, které jsou běžně označeny symboly odpovídajícími:

• FAST= odpovídá režimu maximálních otáček; používá se během práce.
• SLOW = odpovídá volnoběhu.

4.2 OVLADAČ SYTIČE

V Návodu k použití stroje naleznete identifikaci ovladače sytiče.

Slouží k obohacení palivové směsi a je třeba jej používat výhradně na dobu nezbytně nutnou v případě startování za studena.

5. POKYNY K POUŽITÍ

5.1 PŘED KAŽDÝM POUŽITÍM

Před každým použitím motoru je dobrým zvykem provést sérii kontrol, jejichž cílem je ujistit se o jeho správné činnosti.

5.1.1 Kontrola hladiny oleje

1. Umístěte stroj na rovnou plochu.
2. Vyčistěte prostor kolem plnicího uzávěru.
3. Odšroubujte uzávěr (obr. 2.A), očistěte konce tyčky ukazatele hladiny (obr. 2.B) a nasad'te uzávěr tak, že jej opřete vyobrazeným způsobem o hrdlo, nešroubujte ho.
4. Znovu vytáhněte uzávěr s měrnou tyčkou hladiny oleje a zkontrolujte hladinu oleje, která se musí pohybovat mezi dvěma značkami «MIN» a «MAX».
5. Dle potřeby proved'te doplnění olejem stejného druhu, dokud nedosáhnete úrovně «MAX» a dbejte přitom, aby nedošlo k vylití oleje mimo plnicí otvor
6. Znovu zašroubujte uzávěr (obr. 2.A) na doraz a očistěte všechny stopy případně vylitého oleje.

POZNÁMKA Doplňujte postupně přidáváním malého množství oleje, kontrolujte pokaždé

dosaženou úroveň.

Neplňte nad úroveň "MAX"; nadměrná úroveň může způsobit:

• kouřivost výfuku;
• zanesení svíčky nebo vzduchového filtru, spojené s následnými obtížemi při startování.

POZNÁMKA Pro typ oleje k použití postupujte podle pokynů v tabulce s technickými údaji.

5.1.2 Kontrola vzduchového filtru

Účinnost vzduchového filtru představuje nezbytnou podmínku správné činnosti motoru; nespouštějte motor, pokud chybí filtrační prvek nebo má závadu.

1. Vyčistěte prostor kolem víka (obr. 3.A) filtru.
2. Otevřete víko (obr. 3.A) otočením rukojeti pro otevření (obr. 3.B).
3. Zkontrolujte stav filtračního prvku (obr. 3.C), který musí být neporušený, čistý a dokonale funkční; v opačném případě proved'te jeho údržbu nebo výměnu (viz 6.5).
4. Otočením rukojeti pro otevření víko znovu zavřete (obr. 3.A).

5.1.3 Doplnění paliva

Operace doplnění paliva jsou popsány v návodu stroje a zde pouze připomenuty. Pro doplnění paliva:

1. Odšroubujte uzávěr nádrže a sejměte jej.
2. Vložte trychtýř.
3. Doplňte palivo a vyndejte trychtýř.
4. Po skončení doplňování řádně zašroubujte uzávěr palivové nádrže a očistěte případné úniky.

DÜLEŽITÉ Zabraňte rozlití paliva na umělohmotné součásti motoru nebo stroje; zabráníte tak jejich poškození a v případě, že k vylití dojde, okamžitě očistěte každou stopu po rozlitém palivu. Záruka se nevztahuje na poškození umělohmotných součástí, která byla způsobena palivem.

5.1.4 Krytky svíček

Pevně připojte krytky (obr. 4.A) kabelů ke svíčkám (obr. 4.B) a ujistěte se, že uvnitř vlastních krytek a na koncovkách svíček nejsou stopy nečistot.

5.2 STARTOVÁNÍ MOTORU (ZASTUDENA)

Startování motoru musí proběhnout způsobem uvedeným v Návodu k použití stroje a je přitom třeba pamatovat na vyřazení všech zařízení

(jsou-li součástí), která mohou způsobit pojezd stroje nebo zastavení motoru.

1. Otevřete kohoutek paliva umístěný na stroji;
2. Zařad'te ovladač sytiče;
3. Nastavte páčku plynu do polohy „FAST“;
4. Aktivujte startovací klíček tak, jak je uvedeno v Návodu k použití stroje.

Po několika sekundách vyřad'te ovladač sytiče.

5.3 STARTOVÁNÍ MOTORU (ZATEPLA)

1. Nastavte páčku plynu do polohy „FAST“;
2. Aktivujte startovací klíček tak, jak je uvedeno v Návodu k použití stroje.

5.4 POUŽITÍ MOTORU BĚHEM PRÁCE

Pro optimalizaci fungování a výkonů motoru je nutné, aby byl používán v maximálních otáčkách. Proto přestavte páčku plynu do polohy „FAST“.

DÜLEŽITÉ Nepracujte na svazích s vyšším sklonem než 20°, abyste negativně neovlivnílí činnost motoru.

5.5 ZASTAVENÍ MOTORU BĚHEM PRÁCE

1. Přestavte plyn do polohy „SLOW“.
2. Nechte motor běžet na volnoběhu alespoň 15 ^2 20 sekund.
3. Zastavte motor způsobem uvedeným v Návodu k použití stroje.

5.6 ZASTAVENÍ MOTORU PO UKONČENÍ PRÁCE

1. Přestavte plyn do polohy „SLOW“.
2. Nechte motor běžet na volnoběhu alespoň 15 ^2 20 sekund.
3. Zastavte motor způsobem uvedeným v Návodu k použití stroje.
4. Po vychladnutí motoru odpojte krytky (obr. 4.A) svíček a vytáhněte klíč zapalování (je-li součástí).
5. Odstraňte veškeré nánosy úlomků z motoru, a zejména z prostoru kolem tlumiče výfuku, abyste snížili riziko požáru.

5.7 ČIŠTĚNÍ A GARÁŽOVÁNÍ

• K čištění vnějších částí motoru nepoužívejte proudy vody ani tlakové hubice.
• Přednostně používejte pistoli se stlačeným vzduchem (max. 6 bar) a zabraňte tomu, aby se úlomky a prach dostaly do vnitřních částí.

- Uložte stroj (a motor) na suché místo, které je chráněné před nepřízní počasí a dostatečně větrané.

V případě, že předpokládáte období nečinnosti motoru delší než 30 dní (např. na konci sezóny), je třeba aktivovat některá opatření napomáhající jeho následnému uvedení do provozu.

• Aby se zabránilo tvorbě nánosů v jejím vnitřku, vyprázdněte palivovou nádrž odšroubováním uzávěru (obr. 5.A) nádržky karburátoru a zachycením veškerého paliva do vhodné nádoby. Na konci úkonu nezapomeňte zašroubovat uzávěr (obr. 5.A) a dotáhnout jej na doraz.
• Proved'te demontáž svíčky a nalijte do otvoru svíček přibližně 3 cl čistého motorového oleje. Poté zavřete otvor hadrem a uved'te krátce do činnosti startér, aby motor provedl několik otáček a rozvedl olej po vnitřním povrchu válce. Nakonec namontujte zpět svíčky, ale nepřipojujte krytky kabelů.

6. ÚDRŽBA

⚠ Jakýkoli pokus o manipulaci se systémem kontroly emisí může zvýšit hladinu emisí nad zákonnou mez. Do takové manipulace spadají odstranění nebo úprava součástí, kterými jsou systém sání, zařízení přívodu paliva a výfuková soustava.

6.1 VŠEOBECNÉ INFORMACE

⚠ Bezpečnostní pravidla, které se musí dodržovat během údržby, jsou popsány v odst. 2.4.

⚠️ Veškeré kontroly a zásahy se musí provádět se zastaveným strojem a vypnutým motorem. Odpojte svíčky a přečtěte si pokyny před zahájením libovolného zásahu čištění nebo údržby. Před prováděním údržby noste vhodný oděv, ochranné rukavice a ochranné brýle.

• Frekvence a typy zásahů jsou shrnuty v "Tabulce údržby".
• Použití neoriginálních náhradních dílů a příslušenství by mohlo mít negativní dopady na činnost a na bezpečnost stroje. Výrobce odmítá jakoukoli odpovědnost v případě ublížení na zdraví osob a škod na majetku, způsobených uvedenými výrobky.
• Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci.

DÜLEŽITÉ Veškerá údržba a úpravy, které nejsou popsány v tomto návodu, musí být provedeny vaším prodejce nebo ve specializovaném centru.

6.2 TABULKA ÚDRŽBY

DÜLEŽITÉ Majitel stroje je odpovědný za provádění úkonů údržby popsaných v následující tabulce.

DÜLEŽITÉ Čištění provádějte častěji v obzvláště náročných provozních podmínkách nebo při znečištěném ovzduší.

POZNÁMKA Filtry je nutno čistit / měnit častějí, pokud stroj pracuje na velmi prašném terénu.

Úkon	Po prvních 5 hodinách	Každých 5 hodin nebo po každém použití	Po každých 50 hodinách nebo na konci sezóny	Každých 100 hodin
Kontrola hladiny oleje (odst. 5.1.1)	-√	--
Výměna oleje ^1 (odst. 6.3)√ - - √
Čištění sací mřížky motoru (odst. 6.4)	-√	--
Kontrola a vyčištění vzduchového filtru ^2 (odst. 6.5)	-√	--
Výměna vzduchového filtru - - √	-
Kontrola svíčky (odst. 6.6) - - √
Výměna svíčky (odst. 6.6) - - - √
Kontrola palivového filtru ^3	--	-√

^1 Když motor pracuje pri vysokých teplotách, vyměňte olej po každých 25 hodinách.

^2 Když stroj pracuje v prašném prostředí, vyčistěte vzduchový filtr častěji.

^3 Musí se provádět ve specializovaném středisku.

6.3 VÝMĚNA OLEJE

Pro každý typ oleje k použití postupujte podle pokynů v tabulce s technickými údaji.

⚠️ Vypuštění oleje proved'te při teplém motoru a dbejte přitom, abyste se nedotýkalí teplých částí motoru ani použitého oleje.

Pokud nejsou v Návodu k použití stroje uvedeny jiné pokyny, postupujte při výměně oleje následujícím způsobem:

1. Umístěte stroj na rovný povrch.
2. V místě prodlužovací hadice (obr. 6.A) umístěte sběrnou nádobu;
3. Stlačte závlačku (obr. 6.B);
4. Uvolněte prodlužovací hadici z držáku tak, že ji přesunete směrem dolů;
5. Ohněte prodlužovací hadici a vypustěte olej do vhodné nádoby;
6. Znovu připevněte prodlužovací hadici (obr. 6.A) k držáku (obr. 6.C), ještě než budete doplňovat olej.
7. Očistěte případně uniklý olej.

6.4 ČIŠTĚNÍ SACÍ MŘÍŽKY MOTORU

Čištění sací mřížky musí být provedeno při vychladlém motoru.

• Pomocí proudu stlačeného vzduchu (obr. 7.A) odstraňte ze sací mřížky motoru všechny nečistoty nebo zbytky, které by mohly vyvolat vznik požáru.
• Dbejte na to, aby přívody vzduchu byly volné (obr. 7.A).
• Utřete umělohmotné části houbou (obr. 7.B) namočenou ve vodě nebo v čisticím prostředku.

6.5 ÚDRŽBA VZDUCHOVÉHO FILTRU

1. Vyčistěte prostor kolem víka (obr. 8.A) filtru.
2. Otevřete víko (obr. 8.A) otočením rukojeti pro otevření (obr. 8.B).
3. Vytáhněte filtrační prvek (obr. 8.C + 8.D).
4. Vyjměte pěnový předfiltr (obr. 8.D) z patrony (obr. 8.C).
5. Oklepejte patronu (obr. 8.C) o pevný povrch a vyfoukejte stlačeným vzduchem z vnitřní strany tak, abyste odstranili prach a zbytky částic.
6. Omyjte pěnový předfiltr (obr. 8.D) vodou a čisticím prostředkem a nechte ho oschnout na vzduchu.

DŮLEŽITÉ Na čištění patrony nepoužívejte vodu, benzín, čisticí či jiné podobné prostředky.

DŮLEŽITÉ Pěnový předfiltr (obr. 8.D) se NESMI olejovat.

1. Očistěte vnitřek uložení filtru (obr. 8.E) od prachu a částic, nezapomeňte uzavřít sací potrubí kusem hadru (obr. 8.F), aby se nečistoty nemohly nasát do motoru.
2. Odstraňte hadr (obr. 8.F), uložte filtrační prvek (obr. 8.D + 8.C) do jeho uložení a namontujte zpět víko (obr. 8.A).

6.6 KONTROLA A ÚDRŽBA SVÍČEK

1. Odmontujte svíčku (obr. 9.A) trubkovým klíčem (obr. 9.B).

2. Vyčistěte elektrody (obr. 9.C) kovovým kartáčem a odstraňte případné nánosy uhlíku.

3. Zkontrolujte tloušťkoměrem (obr. 9.D) správnou vzdálenost mezi elektrodami (0,6 – 0,8 mm).

4. Namontujte svíčky (obr. 9.A) a trubkovým klíčem ji dotáhněte na doraz (obr. 9.B).

Když jsou elektrody spálené nebo když je porcelán rozbitý nebo prasklý, provedte výměnu svíčky.

⚠️ Nebezpečí požáru! Neprovádějte kontroly zapalovacího obvodu se svíčkou, která není zašroubována ve svém uložení.

DŮLEŽITÉ Používejte pouze svíčky uvedeného typu (viz Tabulka s technickými údaji).

1. IDENTIFIKACE ZÁVAD

ZÁVADA PRAVD	ĚPODOBŇNÁ PŘÍČINA ŘEŠENÍ
1. Problemy se startováním	Chybějící palivo Zkontrolujte a doplňte (kap. 5.1.3)
	Staré palivo nebo nánosy v palivové nádrži	Vyprázdněte palivovou nádrž a naplňte ji čerstvým palivem
	Nesprávně provedené startování	Provedťte správné nastartování (odst. 5.2 a odst. 5.3)
	Svíčky odpojené	Zkontrolujte, zda jsou krytky správně dobře nasazené (odst. 5.1.4)
	Svíčky jsou mokré nebo elektrody svíček jsou špinavé nebo nevhodná vzdálenost	Zkontrolujte (odst. 6.6)
	Ucpaný vzduchový filtr Zkontrolujte a vyčistěte (odst. 6.5)
	Olej nevhodný pro roční období Nahrad’te adekvátním olejem (odst. 6.3)
	Vypařování paliva v karburátoru (vapor lock) z důvodu příliš vysoké teploty	Počkejte několik minut a potom se znovu pokuste nastartovat (odst. 5.3)
	Problémy s karburací Kontaktujte autorizované servisní středisko
	Problémy se spouštěním Kontaktujte autorizované servisní středisko
2. Nepravidelné fungování.	Elektrody svíček jsou špinavé nebo nevhodná vzdálenost	Zkontrolujte (odst. 6.6)
	Krytky svíček jsou špatně vloženy	Zkontrolujte, zda jsou krytky pevně vložené (odst. 5.1.4)
	Ucpaný vzduchový filtr Zkontrolujte a vyčistěte (odst. 6.5)
	Problémy s karburací Kontaktujte autorizované servisní středisko
	Problémy se spouštěním Kontaktujte autorizované servisní středisko
3. Pokles výkonu během pracovní činnosti	Ucpaný vzduchový filtr Zkontrolujte a vyčistěte (odst. 6.5)
	Problémy s karburací Kontaktujte autorizované servisní středisko

Pokud problémy přetrvávají i po provedení výše uvedených řešení, obraťte se na svého prodejce.

INDHOLDSFORTEGNELSE

1. GENERELLE OPLYSNINGER .... 1
2. SIKKERHEDSFORSKRIFTER 1
3. KEND DIN MASKINE 3

3.1 Opis stroja a určené použitie.... 3
3.2 Výstražné symboly 3
3.3 Typový štítok 3
3.4 Komponenty motora.... 3
3.5 Podmienky okolitého prostredia ..... 4
3.6 Palivo 4
3.7 Olej 4
3.8 Vzduchový filter.... 4
3.9 Zapal'ovacie sviečky 4

1. OVLÁDACIE PRVKY......4

4.1 Ovládací prvok plynu.... 4
4.2 Ovládač sýtiča 5

1. POKYNY NA POUŽIVANIE....5

6.1 Všeobecné informácie 6
6.2 Tabul'ka údržby.... 7
6.3 Výmena oleja 7
6.4 čistenie odsávacej mriežky motora ..... 7
6.5 Údržba vzduchového filtra.... 7
6.6 Kontrola a údržba zapal'ovacích sviečok....8

1. IDENTIFIKÁCIA PORÚCH......8

1. ZÁKLADNÉ INFORMÁCIE

1.1 AKO ČÍTAŤ NÁVOD

⚠️ Pozorne si prečítajte tento návod pred použitím stroja.

Oboznámte sa s ovládacími

- Stroj prepravujte s prázdnou palivovou nádržou.

2.5 OCHRANA ŽIVOTNÉHO PROSTREDIA

Tento stroj je spal'ovací motor.

3.1.1 Okruh používatel'ov

a) Používajte čistý, čerstvý a bezolovnatý benzín s minimálnym oktánovým číslom 90;
b) Nepoužívajte motorové palivo s obsahom etanolu vyšším ako 10%;.
c) Nepridávajte olej;
d) Na ochranu systému karburácie pred vytváraním živicových nánosov pridávajte stabilizátor paliva.

Ovládač plynu (obyčajne pákový), namontovaný na stroji, je pripojený k motoru pomocou kábla.

• FAST= zodpovedá maximálnym otáčkam; používa sa počas práce.
• SLOW = zodpovedá minimálnym otáčkam.

4.2 OVLÁDAČ SÝTIČA

Na identifikáciu ovládača sýtiča odkazujeme na návod na používanie stroja.

POZNÁMKA Doplňujte postupne pridávaním malého množstva oleja, kontrolujte zakaždým dosiahnutú hladinu.

POZNÁMKA Pri type použitého oleja postupujte podl'a pokynov v tabul'ke s technickými údajmi.

5.1.2 Kontrola vzduchového filtra

1. Odskrutkujte uzáver nádrže a vyberte ho.
2. Vložte lievik.
3. Dolejte palivo a vyberte lievik.
4. Po doplnení paliva riadne zaskrutkujte uzáver palivovej nádrže a utrite vyliaty benzín.

Kryty (obr. 4.A) káblov pevne pripojte k zapal'ovacím sviečkam (obr. 4.B), a uistite sa o neprítomnosti nečistôt v samotných krytoch a na koncovkách zapal'ovacích sviečok.

5.2 ŠTARTOVANIE MOTORA (PRI STUDENOM MOTORE)

1. Otvorte kohútik paliva na stroji;
2. Zapnite ovládač sýtiča;

3. Páku akcelerátora presuňte do polohy «FAST»;

4. Aktivujte kl'účik zapal'ovania podl'a pokynu v návode na používanie stroja.

Po uplynutí niekol'kých sekúnd vypnite ovládač sýtiča.

5.3 ŠTARTOVANIE MOTORA (PRI TEPLOM MOTORE)

CS • Obsah a obrázky v tomto návodu k použití byly zpracovány jménem společnosti ST. S.p.A. a jsou chráněny autorským právem – Reprodukce či nepovolené pozměňování tohoto dokumentu, a to i částečné, je zakázáno.
