NAUDOJIMO INSTRUKCIJA Park 640 PWX STIGA

LIETUVIŠKAI - Originalių instrukciju vertimas .... LT

LATVIEŠU - Instrukciju tulkojums no original valodas ....LV

E. Sytytystulpan suojus

3.1 Mašinos aprašymas ir numatytasis naudojimas .... 3

3.2 Saugos ženklu sistema 3
3.3 Identifikaciné etiketé.... 3
3.4 Variklio dalys 3
3.5 Aplinkos sąlygos 4
3.6 Degalai....4
3.7 Alyva....4
3.8 Oro filtras 4
3.9 Žvakės 4

1. KOMANDOS.... 4

4.1 Akceleratoriaus valdymo jtaisas...... 4
4.2 Droselinės sklendės valdymas...... 5

1. NAUDOJIMO SALYGOS....5

5.1 Kaskart prieš naudojant 5
5.2 Variklio paleidimas (šaltas).... 5
5.3 Variklio paleidimas (karštas).... 5
5.4 Variklio naudojimas darbo metu ..... 5
5.5 Variklio stabdymas darbo metu 6
5.6 Variklio sustabdymas darbo pabaigoje ... 6
5.7 Valymas ir sandėliavimas....6
5.8 Ilgas nenaudojimas 6

1. PRIEŽIURA....6

6.1 Bendra informacija 6
6.2 Priežiūros darbų lentelė.... 6
6.3 Alyvos keitimas 7
6.4 Variklio siurbimo grotelių valymas ...... 7
6.5 Oro filtro priežiūra....7
6.6 Žvakių patikra ir techninė priežiūra...... 7

1. GEDIMŲ PAIĘSKA 8

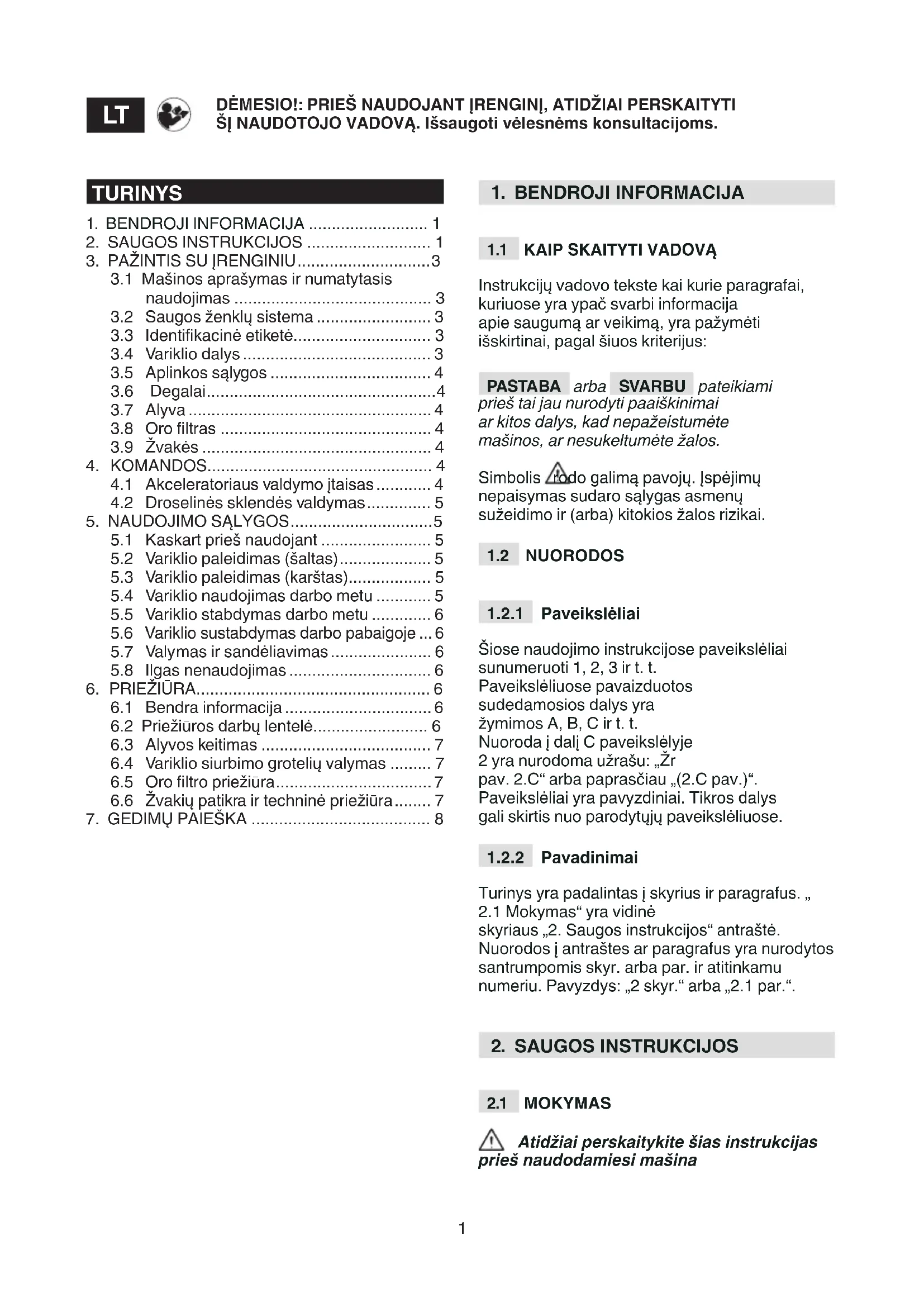

1. BENDROJI INFORMACIJA

1.1 KAIP SKAITYTI VADOVA

Instrukciju vadovo tekste kai kurie paragrafai, kuriuose yra ypač svarbi informacija apie saugumą ar veikimą, yra pažymėti išskirtinai, pagal šiuos kriterijus:

PASTABA arba SVARBU pateikiami prieš tai jau nurodyti paaiškinimai ar kitos dalys, kad nepažeistumėte mašinos, ar nesukeltumėte žalos.

Simbolis rodo galimą pavojų. Įspėjimų nepaisymas sudaro sąlygas asmenų sužeidimo ir (arba) kitokios žalos rizikai.

1.2 NUORODOS

1.2.1 Paveiksléliai

Šiose naudojimo instrukcijose paveikslėliai sunumeruoti 1, 2, 3 ir t. t.

Paveikslėliuose pavaizduotos sudedamosios dalys yra žymimos A, B, C ir t. t.

Nuoroda j dalj C paveikslėlyje

2 yra nurodoma užrašu: „Žr pav. 2.C“ arba paprasčiau „(2.C pav.)“. Paveikslėliai yra pavyzdiniai. Tikros dalys gali skirtis nuo parodytujų paveikslėliuose.

1.2.2 Pavadinimai

Turinys yra padalintas i skyrius ir paragrafus. „

2.1 Mokymas“ yra vidinė skyriaus „2. Saugos instrukcijos“ antraštė.

Nuorodos i antraštes ar paragrafus yra nurodytos santrumpomis skyr. arba par. ir atitinkamu numeriu. Pavyzdys: „2 skyr.“ arba „2.1 par.“.

2. SAUGOS INSTRUKCIJOS

2.1 MOKYMAS

Atidžiai perskaitykite šias instrukcijas prieš naudodamiesi mašina

⚠ Susipažinti su įrenginio valdymo įtaisais ir su tinkamu jo naudojimu. Išmokite greitai sustabdyti variklj. Įspėjimų ir instrukcijų nesilaikymas gali būti gaisrų ir (arba) rimtų sužalojimų priežastimi. Išsaugokite visus įspėjimus ir instrukcijas ateičiai.

• Niekada neleisti, kad įrenginiu naudotųsi vaikai arba asmenys, kurie nėra kaip reikiant susipažinę su instrukcijomis. Vietiniai įstatymai gali nustatytį minimalų naudotojo amžių.
• Niekada nenaudokite mašinos, jei naudotojas yra pavargęs ar sergantis, arba yra pavartojęs vaistų, narkotikų, alkoholio ar kitų kenksmingų medžiagų, galinčių paveikti žmogaus refleksus ar dėmesio sutelkimą.
• Prisiminkite, kad operatorius ar naudotojas yra atsakingas už bet kokius nelaimingus ar nenumatytus atsitikimus, galinčius įvykti kitiems asmenims ar jų nuosavybei.

2.2 PRADINĖS OPERACIJOS

Asmeninés apsaugos priemonès (AAP)

• Niekada nenaudokite mašinos be tinkamų drabužių.
• Nedėvėkite laisvų drabužių, kaklaraiščių, papuošalų ar kitų objektų, kurie galėtų būti įsukti; Susiriškite ilgus plaukus ir laikykitės saugaus atstumo užvedimo metu.
• Dévékite apsaugines ausines.

Darbo teritorija / Irenginys

- Prieš užvesdami variklj, išjunkite visas komandas, kurios paleidžia judančias mašinos dalis.

Vidaus degimo varikliai: degalai

- Dèmesio: degalai labai lengvai užsiliepsnoja. Elkitės su jais ypač atsargiai!

– Laikykite degalus tam skirtuose induose.

– Degalus pildykite ir pilkite tik lauke, naudokite piltuvėlj ir niekada nerūkykite.

– Pripildykite degalų baką prieš užvesdami variklj. Kai variklis veikia ar tebėra karštas, negalima atsukti bako dangtelio ar pilti benzino.

– Išlaisčius degalus, neveskite variklio, bet patraukite mašiną iš tos vietos, kur išsiliejo degalai ir nedelsiant išvalykite ant mašinos ir ant žemės esančius degalus

– Gerai užsukite degalų bako dangtelį.

– Vengti degalų kontakto su drabužiais, o degalams išsiliejus ant rūbų, persirengti ir tik tada paleisti variklj.

2.3 NAUDOJIMO METU

Darbiné zona

• Nenaudokite mašinos sprogimo rizikos zonose, ten kur yra degių skysčių, dujų ar dulkių. Dėl elektros kontaktų ir mechaninės trinties gali susidaryti kibirkštys, kurios gali uždegti dulkes ar garus.
• Neužveskite variklio uždarose vietose, kuriose gali kauptis kenksmingos anglies monoksido dujos. Paleidimo operacijos turi būti vykdomos lauke arba gerai vėdinamoje vietoje. Visuomet prisiminti, kad išmetamosios dujos yra toksiškos.
• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.

Elgesys

• Prieš atlikdami taisymo, valymo, apžiūros ir reguliavimo veiksmus, išjunkite variklj ir nuimkite žvaklaidj nuo žvakės (nebent nurodyta kitaip instrukcijose).
• Nelieskite variklio dalių, kurios varikliui veikiant įkaista. Nudegimo rizika.

Naudojimo apribojimai

• Nenaudokite mašinos, jeigu nepakanka apsaugų arba jeigu apsaugos prietaisai néra tinkamose padėtyse.
• Nenuimkite ir nereguliuokite esamų apsaugos sistemų.
• Nekeisti variklio parametrų ir neleisti varikliui veikti per dideliu apsisukimų režimu. Jei variklis yra eksploatuojamas pernelyg didelį apsisukimų skaičių, pavojus susižeisti padidėja.
• Nenaudokite paleidimo skysčių ar panašių produktų.
• Nepaverskite mašinos šonu, kad per variklio bako dangtelj neišsilietų degalai.
• Neveskite variklio be žvakės.

2.4 TECHNINĖ PRIEŽIŪRA, LAIKYMAS GARAŽE IR TRANSPORTAVIMAS

Reguliari techninė priežiūra ir tinkamas laikymas išsaugo mašinos saugumą.

⚠️ Sugedusios ar nusidėvėjusios dalys turi būti pakeistos, o ne taisomos. Naudokite tik originalias atsargines dalis: neoriginalių ir (arba) netinkamai sumontuotų atsarginių dalių naudojimas gali paveikti mašinos saugumą, gali sukelti avarijas ar asmeninę žalą ir atleidžia Gamintoją nuo bet kokių prievolių ir atsakomybės.

Techninė priežiūra

• Jeigu bakas turi būti ištuštintas, šj veiksmą atlikite atvirame ore ir varikliui esant šaltam.
• Norėdami išvengti gaisro pavojaus, reguliariai tikrinkite, ar nėra alyvos ir (arba) degalų nuotėkio.

Sandèliavimas

• Mašinos, kurios bake yra benzino, niekada nelaikykite pastatuose, kur benzino garai gali užsiliepsnoti nuo atviros ugnies, kibirkščių ar šilumos šaltinių.
• Prieš palikdami mašiną uždaroje vietoje, leiskite pirma atvėsti varikliui.

Transportavimas

- Mašiną transportuokite tuščiu baku.

2.5 APLINKOSAUGA

Naudojant jrengini, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

• Stengtis netrukdyti kaimynams.
- Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, alyvos, kuro, filtrų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai šalinimu; šios atliekos neturi būti metamos į šiukšlių dėže, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.
- Irenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis i specializuotą atliekų surinkimo punktą.

2.6 IŠLAKOS

Degimo proceso metu susidaro toksiškos medžiagos - tai yra anglies monoksidas, azoto oksidai ir angliavandeniliai. Šių medžiagų kontrolė yra svarbi dėl jų savybės reaguoti į fotocheminį smogą, tai yra į tiesioginius saulės šviesos spindulius. Anglies monoksidas taip nereaguoja į saulės šviesą, bet taip pat laikomas toksišku.

Mūsų mašinose yra anksčiau minėtų medžiagų išlakų sumažinimo sistemos.

3. PAŽINTIS SU JRENGINIU

3.1 MAŠINOS APRAŠYMAS IR NUMATYTASIS NAUDOJIMAS

Ši mašina yra su degimo varikliu.

Variklio nustatymai, veikimo tinkamumas ir trukmė yra įtakojami daugybės tiek išorinių, tiek susijusių su naudojamų gaminių kokybe ir techninės priežiūros reguliarumu, veiksnių. Toliau pateikiama papildoma informacija, kuri leis jums geriau pasirūpinti savo mašina. Bet koks kitas, nejtrauktas viršuje, naudojimas, gali būti pavojingas, padaryti žalą žmonėms ir (arba) turtui.

SVARBU Netinkamas mašinos naudojimas iš karto nutraukia garantiją ir atleidžia Gamintoją nuo bet kokios atsakomybės. Vartotojas tampa atsakingu už bet kokios žalos sau ar trečiajai šaliai padengimą.

3.1.1 Naudotojo tipas

Ši mašina skirta naudoti vartotojams, t.y. neprofesionaliems naudotojams. Ši mašina yra skirta „mėgėjiškam naudojimui“.

3.2 SAUGOS ŽENKLŲ SISTEMA

Ant mašinos yra įvairių simbolių. Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad įrenginys būtų naudojamas atsargiai ir saugiai. Simbolių reikšmės:

DĖMESIO! Duslintuvas gali būti labai karštas. Neliesti.

DĖMESIO! Pilti alyvą iki lygio «MAX». Neviršyti lygio «MAX».

3.3 IDENTIFIKACINĖ ETIKETĖ

Savo mašinos serijinį numerį užrašykite tam skirtoje vietoje etiketėje esančioje viršelio gale.

3.4 VARIKLIO DALYS

Mašina sudaryta iš šių pagrindinių dalių (1 pav.).

A. Alyvos pripildymo dangtelis su lygio matuokliu
B. Alyvos išpylimo prailgintuvas
C. Karbiuratorius
D. Oro filtro dangtis
E. Žvakės antgalis
F. Variklio serijinis numeris

3.5 APLINKOS SÁLYGOS

Keturtakčio endoterminio variklio veikimui įtaką daro:

a) Temperatūra:

– Esant žemai temperatūrai, gali būti sunku taikyti šaltajj užvedimą.
– Esant labai aukštai temperatūrai, gali būti sunku užvesti karštu varikliu dėl degalų garavimo karbiuratoriaus inde arba siurblyje.
– Bet kuriuo atveju svarbiausia pritaikyti alyvos tipą prie naudojimo temperatūros.

b) Aukštis:

– Maksimali endoterminio variklio galia progresyviai mažėja didėjant aukščiui virš jūros.
– Stipriai didinant aukštį, reikia sumažinti krūvj mašinai ir vengti ypač sunkių darbų.

3.6 DEGALAI

Aukšta kuro kokybė yra labai svarbi tinkamam variklio darbui.

Kuras privalo atitikti šiuos reikalavimus:

a) Naudoti švarų, šviežią, bešvinį, ne mažiau 90 oktanų benziną;
b) Nenaudoti degalų, kuriame etanolis viršija 10 %;
c) Nereikia primaišyti alyvos;
d) Siekiant apsaugoti karbiuracijos sistemą nuo dervingų nuosėdų susidarymo, pridėti kuro stabilizatoriaus.

Netinkamo kuro naudojimas pažeidžia variklio sudedamąsias dalis, joms néra taikomas garantinis aptarnavimas.

PASTABA Naudokite tik techninių duomenų lentelėje nurodytus degalus. Nenaudokite kitų tipų degalų. Galima naudoti ekologiškus degalus, pavyzdžiui alkilinimo benziną. Šio tipo benzinas dėl savo sudėties yra mažiau kenksmingas žmonėms ir gamtai. Nėra nepageidaujamų poveikių, susijusių su jo naudojimu. Vis dėlto rinkoje yra alkilinimo benzino tipų, apie kurių naudojimą neįmanoma pateikti tikslių duomenų.

3.7 ALYVA

Visuomet naudokite tik aukštos kokybės alyvą ir pasirinkite naudojimo temperatūrai tinkamą gradaciją.

• Naudokite tik detergentinę, ne žemesnės nei SF-SG kokybės, alyvą.
• SAE klampumo laipsnį pasirinkite pagal techninių duomenų lentelę.
• Dėl skirtingų laipsnių alyvos naudojimo, gali padidėti suvartojimas šilto sezono metu, dėl to lygį reikia tikrinti dažniau.
• Nemaišykite skirtingų savybių ar prekinių ženklų alyvų.
• „SAE 30“ alyvos naudojimas esant žemesnei nei +5°C temperatūrai, gali sukelti žalą varikliui dėl nepakankamo tepimo.

3.8 ORO FILTRAS

Geras oro filtro veikimas yra būtinas, kad neleistų į variklj patekti šiukšlėms ir dulkėms, kurios galėtų pabloginti veikimo sąlygas ir sumažinti veikimo trukmę.

• Visuomet išlaikykite filtruojantį elementą švarų, be šiukšlių ir puikiai veikiantį ( 6.5 par.).
• Jeigu reikia, pakeiskite filtruojantį elementą originalia dalimi; Netinkami filtruojantys elementai gali sutrikdyti variklio veiksmingumą ir sutrumpinti variklio veikimo laiką.
• Niekuomet nebandykite užvesti variklio tinkamai nesumontavę filtruojančio elemento.

3.9 ŽVAKĖS

Ne visos endoterminių variklių žvakės yra vienodos.

• Naudokite tik nurodyto tipo ir tinkamo šiluminio laipsnio žvakes.
• Atsižvelkite j laidelio ilgj; Per ilgas laidelis nepataisomai pažeidžia variklj.
• Patikrinkite valymą ir teisingą atstumą tarp elektrodų (6.6 par.)

4. KOMANDOS

4.1 AKCELERATORIAUS VALDYMO |TAISAS

Reguliuoja variklio apsukų skaičių. Akceleratoriaus valdymo įtaisas (įprastai su svirtimi), sumontuotas mašinoje, yra prijungtas prie variklio kabeliu.

Kur yra akceleratoriaus svirtis ir kokios jos padėtys yra aprašyta mašinos Instrukcijų vadove, jos įprastai pažymėtos šiais simboliais:

• FAST= (greitai) atitinka maksimalų režimą; naudojama darbo metu.
• SLOW = (lėtai) atitinka minimalų režimą.

4.2 DROSELINÉS SKLENDÉS VALDYMAS

Apie droselinės sklendės valdymą skaitykite mašinos Instrukcijų vadove.

Ji sąlygoja mišinio praturtinimą ir turi būti naudojama tik trumpam reikalingam laiko tarpui ir šalto paleidimo atveju.

5. NAUDOJIMO SÁLYGOS

5.1 KASKART PRIEŠ NAUDOJANT

Kaskart prieš naudodamiesi varikliu, atlikite patikras, kad užtikrintumėte tinkamą veikimą.

5.1.1 Alyvos lygio patikra

1. Pastatyti mašiną lygioje vietoje.
2. Nuvalykite zoną aplink pripildymo dangtelj.
3. Atsukite dangtelj (2.A pav.), nuvalykite lygio matuoklio galą (2.B pav.) ir uždėkite dangtelj ant angos, kaip pavaizduota, jo neužsukdami.
4. Ištraukite dangtelj su lygio matuokliu ir patikrinkite alyvos lygj, kuris turėtų būti tarp „MIN“ ir „MAX“ juostelių.
5. Jeigu reikia, labai atsargiai, kad neišpiltumėte pro šalį, pripildykite to paties tipo alyva, kol pasieks „MAX“ lygmenį
6. Užsukite iki galo dangtelj (2.A pav.) ir nuvalykite išlaistytos alyvos likučius.

PASTABA Pildykite iš léto, jpildami po mažą kiekį alyvos ir kaskart tikrindami pasiektą lygį. Niekuomet neviršykite „MAX“ lygmens; Per didelis kiekis gali sukelti:

• išmetimo sistemos dūmingumą;
• žvakės ar oro filtro užteršimą ir to pasekoje sunkumus užvedant.

PASTABA Naudotinos alyvos tipą žiūrékite techninių duomenų lentelėje.

5.1.2 Oro filtro tikrinimas

Geras oro filtro veikimas yra būtina sąlyga geram variklio veikimui; nepaleisti variklio jeigu filtravimo elemento nėra, yra sugadintas.

1. Išvalykite zoną aplink filtro dangtį (3.A pav.).
2. Atidarykite dangtį (3.A pav.), pasukę atidarymo rankenėlę (3.B pav.).

3. Patikrinkite filtruojančio elemento būklę (3.C pav.), kuris turi būti nepažeistas, švarus ir puikiai veikiantis; kitu atveju, pasirūpinkite jo priežiūra arba pakeitimu(6.5 par.).

4. Vél uždarykite dangtį, pasukę atidarymo rankenėlę (3.A pav.).

5.1.3 Degalų įpylimas

Degalų pildymo veiksmai yra aprašyti mašinos instrukcijose ir čia yra tik pakartotos. Norėdami pripildyti degalus:

1. Atsukti bako uždarymo dangtelj ir jj nuimti.
2. Įstatykite piltuvėlj.
3. Ipilkite degalų ir išimkite piltuvėlj.
4. Baigus kuro papildymą, gerai użsukti bako dangtį ir nuvalyti galimas nuotekas.

SVARBU Stenkitės neišlieti degalų ant plastikinių variklio ar mašinos dalių, kad jų nepažeistumėte ir nedelsdami išvalykite bet kokius išpiltų degalų pėdsakus. Garantija nepadengia degalų padarytos žalos plastikinėms dalims.

5.1.4 Žvakių antgaliai

Tvirtai prijunkite kabelių antgalius (4.A pav.) prie žvakių (4.B pav.), įsitikinkite, kad pačių antgalių viduje ir ant žvakių galų nėra nešvarumų.

5.2 VARIKLIO PALEIDIMAS (ŠALTAS)

Variklis turi būti užvestas kaip nurodyta mašinos Instrukciju vadove. Ypač svarbu laikytis perspėjimo sustabdyti bet kokį įrenginį (jeigu numatytas), galintį užvesti ar išjungti variklj.

1. Atsukite mašinoje esantį degalų čiaupą;
2. Ijunkite droselinės sklendės valdymą;
3. Nustatykite akceleratoriaus svirtj i padėtį «FAST»;
4. Pasukite užvedimo raktelį kaip parodyta mašinos Instrukcijų vadove.

Po kelių sekundžių išjunkite droselinės sklendės valdymą.

5.3 VARIKLIO PALEIDIMAS (KARŠTAS)

1. Nustatykite akceleratoriaus svirti j padėtį «FAST»;
2. Pasukite užvedimo raktelį kaip parodyta mašinos Instrukcijų vadove.

5.4 VARIKLIO NAUDOJIMAS DARBO METU

Siekiant optimizuoti variklio efektyvumą ir eksploatacines savybes, reikia jį naudoti maksimaliu apsukų skaičiumi, nustačius akceleratoriaus svirtį i padėtį «FAST».

SVARBU Nedirbkite ant statesnių nei 20° šlaitų, kad variklis veiktų tinkamai.

5.5 VARIKLIO STABDYMAS DARBO METU

1. Nustatykite akceleratorių i padėtį «SLOW».
2. Leiskite varikliui dirbti minimalia galia mažiausiai 15-20 sekundžių.
3. Sustabdykite variklj, kaip nurodyta mašinos Instrukciju vadove.

5.6 VARIKLIO SUSTABDYMAS DARBO PABAIGOJE

1. Nustatykite akceleratorių i padėtį «SLOW».
2. Leiskite varikliui dirbti minimalia galia mažiausiai 15-20 sekundžių.
3. Sustabdykite variklj, kaip nurodyta mašinos Instrukciju vadove.
4. Varikliui esant šaltam, atjunkite žvakių antgalius (4.A pav.) ir ištraukite užvedimo raktelį (jeigu numatyta).
5. Pašalinkite bet kokias šiukšles iš variklio, ypač iš duslintuvo zonos, kad sumažintumėte gaisro pavojų.

5.7 VALYMAS IR SANDËLIAVIMAS

• Nenaudokite vandens srovių ar antgalių su slėgiu išorinių variklio dalių valymui.
• Geriausia naudoti suspausto oro pistoletą (maks. 6 barai), vengiant šiukšlių ir dulkių prasiskverbimo į vidines dalis.
• Pastatykite mašiną (ir varikli) sausoje, gerai vėdinamoje ir nuo oro veiksnių apsaugotoje vietoje.

5.8 ILGAS NENAUDOJIMAS

Jeigu žinote, kad nenaudosite variklio ilgiau nei 30 dienų (pavyzdžiui, sezono pabaigoje), reikia atlikti tam tikrus veiksmus, kad būtų lengviau jį sugražinti į eksploataciją.

• Kad išvengtumėte nuosėdų susiformavimo viduje, ištuštinkite degalų baką atsukdami degalų indo dangtelį (5.A pav.) ir išleisdami degalus į atitinkamą talpą. Baigę, iki galo užsukite dangtelį (5.A pav.).
• Ištraukite žvakes ir j angą pripilkite apie 3 cl švarios variklio alyvos. Tuomet, uždengę angą skudurėliu, labai trumpam jjunkite paleidimo varikliuką, kad variklis prasisuktų keletą kartų ir taip būtų paskirstyta alyva po vidinį cilindro paviršių. Pabaigoje vėl sumontuokite žvakes, neprijungdami kabelių antgalių.

6. PRIEŽIŪRA

Bet koks bandymas atlikti neleistinus veiksmus išlakų kontrolės sistemai gali padidinti išlakų lygi, viršijanti įstatymo numatytą ribą. Turima galvoje nuėmimas ar pakeitimas tokių dalių, kaip siurbimo sistema, maitinimo įrenginys ir šalinimo įrenginys.

6.1 BENDRA INFORMACIJA

⚠ Saugos instrukcijos, kurių būtina laikytis atliekant priežiūros veiksmus, yra aprašytos 2.4 par.

Visi aptarnavimo ar techninės priežiūros darbai gali būti atliekami tik tuomet, kai yra išjungtas variklis ir mašina nedirba. Atjunkite žvakes ir perskaitykite atitinkamas instrukcijas prieš pradėdami bet kokius valymo ar techninės priežiūros veiksmus. Apsivilkite tinkamus drabužius, pirštines ir akinius prieš atlikdami priežiūros darbus.

• Darbų tipai ir jų dažnumas yra apibendrinti „Priežiūros darbų lentelėje“.
• Neoriginalių dalių ar priedų naudojimas gali pakenkti mašinos darbui ir saugumui. Gamintojas neprisiima atsakomybės už nelaimingus atsitikimus ir patirtą žalą naudojant neoriginalias atsargines dalis ar priedus.
• Originalias atsargines detales tiekia techninio aptarnavimo centrali ar įgaliotieji platintojai.

SVARBU Visi techninės priežiūros ir reguliavimo veiksmai neaprašyti šiame vadove turi būti atliekami mūsų pardavėjo ar specializuotame centre.

6.2 PRIEŽIŪROS DARBŲ LENTELĖ

SVARBU Mašinos savininkas yra atsakingas už apačioje lentelėje aprašytų techninės priežiūros darbų atlikimą.

SVARBU Valykite dažniau, jei yra labai sunkios darbo sąlygos arba, jei ore yra teršalu.

PASTABA Filtrus reikia valyti / keistí dažniau, jei mašina dirba ant labai dulkétos žemės.

Operacija	Po pirmų 5 valandų	Kas 5 valandas arba po kiekvieno naudojimo	Kas 50 valandų arba sezono pabaigoje	Kas 100 valandų
Alyvos lygio patikra (5.1.1 par.)	-√	--
Alyvos keitimas ^1 (6.3 par.) √ - - √
Variklio siurbimo grotelių valymas (6.4 par.)	-√	--
Oro filtro tikrinimas ir valymas ^2 (6.5 par.)	-√	--
Oro filtro keitimas - - √ -
Žvakės tikrinimas (6.6 par.) - - √ -
Žvakės keitimas (6.6 par.) - - - √
Kuro filtro tikrinimas ^3	-- - √

^1 Alyvą keiskite kas 25 valandas, jeigu variklis dirba pilnu krūviu ar esant aukštai temperatūrai.
^2 Oro filtrą valykite dažniau, jeigu dirbate su mašina zonose, kur daug dulkių.
^3 Atliekama Specializuotame centre.

6.3 ALYVOS KEITIMAS

Naudotinos alyvos tipas nurodytas techninių duomenų lentelėje.

Alyvą išleiskite varikliui esant karštam ir būkite atsargūs, kad nepaliestumėte karštu variklio dalių ar išleistos alyvos.

Jei mašinos Instrukciju vadove nenurodyta kitaip, alyva keičiama taip:

1. Pastatyti jrenginj ant lygaus paviršiaus.
2. Pastatyti surinkimo talpą netoli žarnos ilgintuvo (6.A pav.).
3. Paspausti vielokaišti (6.B pav.);
4. Atkabinti žarnos ilgintuvą nuo laikiklio, patraukiant žemyn;
5. Sulenkti žarnos ilgintuvą ir išleiskite alyvą į tam tinkamą talpykla;
6. Vėl užkabinti žarnos ilgintuvą (6.A pav.) ant laikiklio (6.C pav.), prieš pilant alyvą.
7. Nuvalyti išsiliejusią alyvą.

6.4 VARIKLIO SIURBIMO GROTELIŲ VALYMAS

Siurbimo grotelių valymas turi būti atliekamas, kai variklis šaltas.

• Suslėgto oro srove (7.A pav.) pašalinti nuo variklio siurbimo grotelių bet kokias nuosėdas ar nešvarumus, nes jie gali sukelti gaisra.
• Pasirūpinti, kad oro angos nebūtų užkimštos (7.A pav.).
  • c) Pereiti plastmasines dalis sudrėkinta vandeniu ar valikliu kempine (7.B pav.).

6.5 ORO FILTRO PRIEŽIŪRA

1. Išvalykite zoną aplink filtro dangtį (8.A pav.).
2. Atidarykite dangtį (8.A pav.), atsukę atidarymo rankenėlę (8.B pav.).
3. Nuimkite filtruojantj elementą (8.C + 8.D. pav.).
4. Nuimkite pirminj kempinės filtrą (8.D pav.) iš kasetės (8.C pav.).
5. Pastuksenkite kasetę (8.C pav.) i kietą paviršių ir papūskite suslėgtu oru iš vidinės pusės, kad pašalintumėte dulkes ir nuosėdas.
6. Išplaukite pirminį kempinės filtrą (8.D pav.) vandeniu ir plovikliu, tada palikite išdžiūti ore.

SVARBU Nenaudokite vandens, benzino, valiklių ar kito kasetei valyti.

SVARBU Pirminis kempinés filtras (8.D pav) NEturí būti alyvuotas.

1. Išvalykite filtro skyriaus vidų (8.E pav.) nuo dulkių ir nuosėdų, prieš tai užkimše siurbimo kanalą skuduru (8.F pav.), kad jos nepatektų į variklj.
2. Išimkite skudurą (8.F pav.), įstatykite filtruojantijį elementą (8.D + 8.C pav.) į savo skyrių ir vėl uždėkite dangtį (8.A pav.).

6.6 ŽVAKIŲ PATIKRA IR TECHNINĖ PRIEŽIŪRA

1. Išsukite žvakes (9.A pav.) veržliarakčiu (9.B pav.).
2. Nuo elektrodų (9.C pav.) metaliniu šepetėliu nuvalykite susidariusias anglies nuosėdas.
3. Tarpumačiu (9.D pav.) išmatuokite tinkamą atstumą tarp elektrodu (0,6 - 0,8 mm).
4. Isukite žvakes (9.A pav.) veržliarakčiu iki pat galo (9.B pav.).

Pakeiskite žvakes, jeigu elektrodai yra nudege arba jeigu porcelianas yra įskilęs.

1. GEDIMŲ PAIEŠKA

GEDIMAS GALIMA PRIEŽASTIS GEDIMO ŠALINIMO BŪDAS
1. Sunku užvesti	Nėra degalų Patikrinkite ir pripildykite (5.1.3 skyr..)
	Seni degalai arba nuosėdos bake Ištuštinkite baką ir įpilkite šviežių degalų
	Netinkami užvedimo veiksmai Užvedimą	atlikite tinkamai ( 5.2 ir 5.3 par.)
	Atjungtos žvakės	Patikrinkite, kad antgaliai būtų gerai uždėti ( 5.1.4 par.)
	Sudrėkurios žvakės ar nešvarūs žvakių elektrodai ar netinkamas tarpas	Patikrinkite (6.6 par.)
	Užsikimšęs oro filtras Patikrinkite ir išvalykite (6.5 par.)
	Alyva netinkama metų laikui Pakeiskite tinkama alyva (6.3 par.)
	Degalų garavimas į karbiuratorių (vapor lock) dėl aukštos temperatūros	Palaukite keletą minučių ir bandykite užvesti iš naujo (5.3 par.)
	Karbiuracijos problemos Susisiekite su lgaliotu servisu
	Užvedimo triktys Susisiekite su lgaliotu servisu
2. Nejprastas veikimas.	Žvakių elektrodai purvini arba netinkamas atstumas tarp jų	Patikrinkite (6.6 par.)
	Blogai uždėti žvakių antgaliai	Patikrinkite, kad antgaliai būtų gerai uždėti ( 5.1.4 par.)
	Užsikimšęs oro filtras Patikrinkite ir išvalykite (6.5 par.)
	Karbiuracijos problemos Susisiekite su lgaliotu servisu
	Užvedimo triktys Susisiekite su lgaliotu servisu
3. Galios praradimas darbo metu	Užsikimšęs oro filtras Patikrinkite ir išvalykite (6.5 par.)
	Karbiuracijos problemos Susisiekite su lgaliotu servisu

Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.

SATURA RĀDĪTĀJS

1. VISPĀRĒJA INFORMĀCIJA....1
2. DROŠĪBAS NOTEIKUMI 1
3. PĀRZINIET MAŠĪNU 3

LT • Šio naudotojo vadovo turinys ir paveikslėliai skirti tik „ST. S.p.A.“ ir yra saugomi autorių teisėmis – dokumentą atgaminti ar modifikuoti, visiškai arba iš dalies, yra draudžiama.
