HASZNÁLATI ÚTMUTATÓ Park 640 PWX STIGA

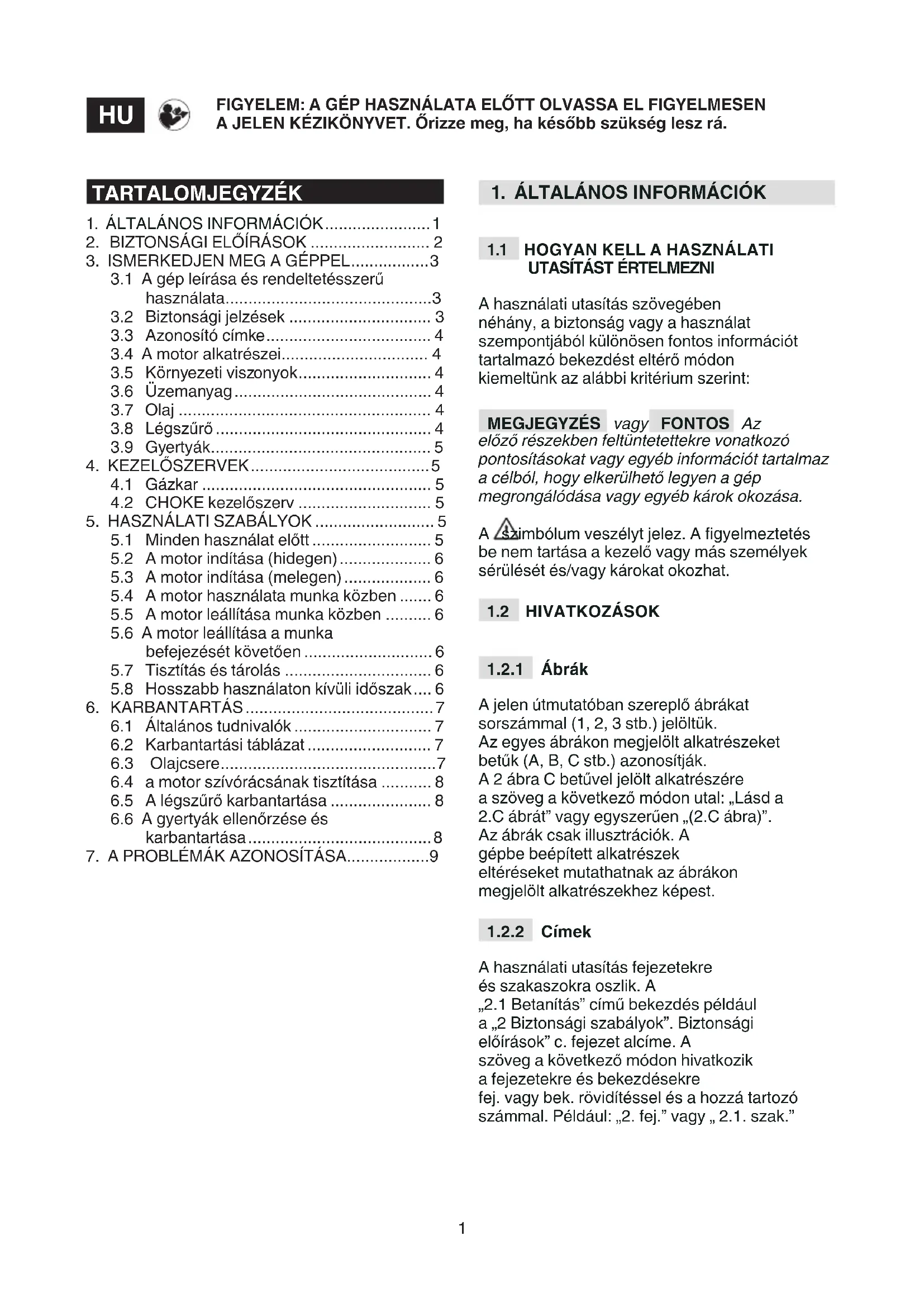

MAGYAR - Eredeti használati utasítás fordítása ......HU

3.1 A gép leírása és rendeltetésszerű használata....3
3.2 Biztonsági jelzések 3
3.3 Azonosító címke....4
3.4 A motor alkatrészei.... 4
3.5 Környezeti viszonyok....4
3.6 Üzemanyag....4
3.7 Olaj 4
3.8 Légszűrő 4
3.9 Gyertyák....5

1. KEZELŐSZERVEK....5

4.1 Gázkar 5
4.2 CHOKE kezelőszerv 5

1. HASZNÁLATI SZABÁLYOK 5

5.1 Minden használat előtt 5
5.2 A motor indítása (hidegen)....6
5.3 A motor indítása (melegen) 6
5.4 A motor használata munka közben ..... 6
5.5 A motor leállítása munka közben ...... 6
5.6 A motor leállítása a munka befejezését követően 6
5.7 Tisztítás és tárolás 6
5.8 Hosszabb használaton kívüli időszak.... 6

1. KARBANTARTÁS 7

6.1 Általános tudnivalók 7
6.2 Karbantartási táblázat 7
6.3 Olajcsere....7
6.4 a motor szívórácsának tisztítása ...... 8
6.5 A légszűrő karbantartása 8
6.6 A gyertyák ellenőrzése és karbantartása....8

1. A PROBLÉMÁK AZONOSÍTÁSA....9

1. ÁLTALÁNOS INFORMÁCIÓK

1.1 HOGYAN KELL A HASZNÁLATI UTASÍTÁST ÉRTELMEZNI

A használati utasítás szövegében néhány, a biztonság vagy a használat szempontjából különösen fontos információt tartalmazó bekezdést eltérő módon kiemeltünk az alábbi kritérium szerint:

MEGJEGYZÉS vagy FONTOS Az előző részekben feltüntetettekre vonatkozó pontosításokat vagy egyéb információt tartalmaz a célból, hogy elkerülhető legyen a gép megrongálódása vagy egyéb károk okozása.

A szimbólum veszélyt jelez. A figyelmeztetés be nem tartása a kezelő vagy más személyek sérülését és/vagy károkat okozhat.

1.2 HIVATKOZÁSOK

1.2.1 Ábrák

A jelen útmutatóban szereplő ábrákat sorszámmal (1, 2, 3 stb.) jelöltük. Az egyes ábrákon megjelölt alkatrészeket betük (A, B, C stb.) azonosítják.

A 2 ábra C betűvel jelölt alkatrészére a szöveg a következő módon utal: „Lásd a 2.C ábrát” vagy egyszerűen „(2.C ábra)”.

Az ábrák csak illusztrációk. A gépbe beépített alkatrészek eltéréseket mutathatnak az ábrákon megjelölt alkatrészekhez képest.

1.2.2 Címek

A használati utasítás fejezetekre és szakaszokra oszlik. A „2.1 Betanítás” című bekezdés például a „2 Biztonsági szabályok”. Biztonsági előírások” c. fejezet alcíme. A szöveg a következő módon hivatkozik a fejezetekre és bekezdésekre fej. vagy bek. rövidítéssel és a hozzá tartozó számmal. Például: „2. fej.” vagy „2.1. szak.”

2. BIZTONSÁGI ELŐÍRÁSOK

2.1 BETANÍTÁS

A gép használatának megkezdése előtt olvassa el figyelmesen a jelen utasításokat.

⚠ Ismerje meg a kezelőszerveket és sajátítsa el e gép kezelését. Tanulja meg, hogyan lehet a motort gyorsan leállítani.

A figyelmeztetések és az utasítások be nem tartása tűzesethez és/vagy súlyos sérülésekhez vezethet. Tartsa be az összes figyelmeztetést és utasítást a későbbi tanulmányozáshoz.

• Tilos gyermekekre bízni a gép használatát, illetve olyan személyre, aki nem ismeri a gép kezelésére vonatkozó útmutatásokat. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.
• Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reflexeit és figyelmét károsan befolyásolják.
• Ne feledje, hogy a gép kezelője vagy használója felelős a más személyeket ért balesetekért és váratlan eseményekért, illetve azok tulajdonában keletkező károkért.

2.2 MUNKAVÉGZÉS ELÖTTI MÜVELETEK

Egyéni védőfelszerelések

• A gép használata kizárólag a megfelelő öltözet viselése esetén megengedett.
• Ne viseljen bő vagy zsinóros ruhadarabokat, ékszereket, illetve egyéb más olyan tárgyakat, melyek beakadhatnak a gépbe Ha hosszú haja van, kösse össze, és indítás közben tartózkodjon biztonságos távolságra.
• Viseljen fülvédöt a zaj ellen.

Munkaterület / Gép

- A motor indítása előtt ellenőrizze, hogy minden olyan kapcsoló ki van-e kapcsolva, amely mozgó géprészeket kapcsol.

Robbanómotorok: üzemanyag

• Figyelem: az üzemanyag fokozottan tüzveszélyes. Kezelje körültekintően!
  – Tárolja az üzemanyagot megfelelő tárolóedényekben.
  – A tank feltöltéséhez használjon tölcsért. Az üzemanyag feltöltést végezze szabad térben, és a művelet közben ne dohányozzon.

– A tank feltöltését még a motor begyújtása elött el kell végezni. Ha a motor jár, vagy még meleg, a tanksapkát levenni illetve az üzemanyag tartályt feltölteni tilos.
– Ha az üzemanyag kifolyik, ne indítsa be a motort, hanem vigye a gépet az érintett területtöl távolabb, és törölje le a kiömlött üzemanyagot a gépröl illetve itassa fel a földröl
– Jól zárja vissza az üzemanyag tartály és a kanna fedelét.
– Az üzemanyag ne kerüljön a ruházatra, és ha ez mégis megtörténne, öltözzön át, mielőtt a motort elindítaná.

2.3 A HASZNÁLAT KÖZBEN

Munkaterület

• Ne használja a gépet robbanásveszélyes helyeken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos érintkezők vagy mechanikus súrlódások szikrákat képezhetnek, melyek lángra lobbanthatják a port vagy a gözőket.
• A motort ne működtesse zárt térben, mivel veszélyes mennyiségű szénmonoxid halmozódhat fel. Az indítási műveleteket szabadban vagy jól szellőző helyen kell végezni. Soha ne feledje, hogy a kipufogógáz mérgező.
• Tartson távol a munkavégzés területétől más személyeket, gyermekeket, állatokat. A gyermekekre egy másik felnöttnek kell felügyelnie.

A helyes viselkedésre vonatkozó figyelmeztetések

• A gép tisztításának, javításának, beállításának vagy átvizsgálásának megkezdése előtt állítsa le a motort, és kösse ki a gyertya vezetékét (kivéve akkor, ha az útmutatóban ettől eltérő utasítás szerepel).
• Ne érjen a motornak a használat során felforrósodó részeihez. Égési sérülés veszélye.

Használati korlátozások

• Ha a védőburkolatok nem elégségesek vagy a biztonsági berendezések nincsenek megfelelően felszerelve, a gépet használni tilos.
• A felszerelt biztonsági rendszereket kiiktatni vagy módosítani tilos.
• ne változtassa meg a motor beállítását és ne állítsa magasabb fordulatszámra. Ha a motort túl magas fordulatszámon működteti, a személyi sérülés veszélye megnő.

• Ne használjon indítófolyadékokat, vagy más hasonló termékeket.

• Ne döntse oldalra annyira a gépet, hogy a motor tanksapkájából ne szivároghasson ki üzemanyag.

• Ne működtesse a motort gyertya nélkül.

2.4 KARBANTARTÁS, TÁROLÁS ÉS SZÁLLÍTÁS

Fontos a folyamatos, alapos karbantartás a gép élettartama és biztonságos működése érdekében.

A sérült vagy kopott alkatrészeket ne javítsa, hanem eredeti gyári új alkatrészekre cserélje le. Kizárólag eredeti, gyári cserealkatrészek használhatók: A nem eredeti illetve helytelenül beszerelt alkatrészek veszélyes működést eredményezhetnek, és károkat illetve baleseteket okoznak, amelyekért a gyártó nem vonható felelősségre.

Karbantartás

• Amennyiben a tankot le kell ürítenie, ezt hideg motor mellett és a szabadban végezze.
• A tüzveszély csökkentése céljából rendszeresen ellenőrizze, hogy nincs-e olaj- és/vagy üzemanyag-szivárgás.

Tárolás

• Ha a gépet olyan épületben tárolja, ahol az üzemanyag göze nyílt láng, szikra vagy hőforrás közelében begyulladhat, ne hagyjon üzemanyagot a tartályban.
• Mielött a gépet zárt helyiségbe vinné, hagyja kihülni.

Szállítás

- A fünyírót üres tankkal szállítsa.

2.5 KÖRNYEZETVÉDELEM

A környezetvédelmet a gép használata során elsődleges fontossági szempontként kell figyelembe venni, mivel ez a civilizált együttélés és környezetünk érdeke.
- Ne zavarja a szomszédban élő személyeket.
- Szigorúan tartsa be a helyi előírásokat a csomagolóanyagok, olaj, üzemanyag, szűrők, használt alkatrészek vagy bármi egyéb, környezetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak az anyagok újrahasznosításáról. - Az üzemen kívül helyezéskor ne szennyezze a géppel a környezetet,

hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen.

2.6 KÁROSANYAG KIBOCSÁTÁS

Az égési folyamat mérgező anyagokat, például szén-monoxidot, nitrogén-oxidokat és szénhidrogéneket hoz létre.

Ezeknek az anyagoknak az ellenőrzése azért fontos, mert reakcióba léphetnek a fotokémiai szmoggal, és így a közvetlen napsugárzással. A szén-monoxid nem reagál ugyanúgy a napsugárzásra, de minden képpen mérgezőnek kell tekinteni.

Gépeink el vannak látva károsanyag kibocsátást csökkentő rendszerekkel a fent említett anyagokhoz.

3. ISMERKEDJEN MEG A GÉPPEL

3.1 A GÉP LEÍRÁSA ÉS RENDELTETÉSSZERÚ HASZNÁLATA

A jelen gép egy robbanómotor.

A motor egy olyan szerkezet, amelynek teljesítménye, működése és élettartama számos tényezőtől függ. Ezek közül néhány külső tényező, míg mások szorosan összefügghetnek a felhasznált alapanyagok minőségével, illetve a karbantartás rendszerességével. Az alábbiakban feltüntetünk néhány kiegészítő információt, melyek lehetővé teszik a motor tudatosabb használatát. A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi sérüléseket és/vagy tárgyi károkat okozhat.

FONTOS A gép helytelen használata a garancia elvesztését, valamint a Gyártó bárminemű felelősség alóli mentesítését vonja maga után, a felhasználóra hárítva a saját magának vagy másoknak okozott károkból, illetve sérülésekből származó kötelezettségeket.

3.1.1 Felhasználói célcsoport

Ez a gép fogyasztói, azaz nem professzionális használatra készült. Hobbikertészeti alkalmazásra készült.

3.2 BIZTONSÁGI JELZÉSEK

A gépen számos jelzés látható. Funkciójuk az, hogy felhívják a gépkezelő figyelmét a gép körültekintő és óvatos használatára. A jelölések jelentése:

FIGYELEM! A kipufogócső nagyon meleg lehet. Ne érintse meg.

FIGYELEM! Olajfeltöltéskor a «MAX» jelzésig töltse. A «MAX» jelzésen túl tölteni tilos.

3.3 AZONOSÍTÓ CÍMKE

Vezesse fel a gép sorozatszámát (S/n) a hátsó borítón erre a célra hagyott helyre.

3.4 A MOTOR ALKATRÉSZEI

A gép főbb alkatrészei a következők (1 ábra).

A. Olaj sapka szintjelző rúddal
B. Olajleeresztő hosszabbító
C. Karburátor
D. Légszűrő fedél
E. Gyertyasapka
F. Motor sorozatszám

3.5 KÖRNYEZETI VISZONYOK

A négyütemű belső égésű motor működését befolyásoló tényezők a következők:

a) Hőmérséklet:

– Alacsony hömérsékleten történő használatnál a hideg indításkor nehézségek léphetnek fel.
– Nagyon magas hőmérséklet esetén nehézkes lehet a meleg motorral indítás, mely a karburátor tartályban, vagy a szivattyúban lévő üzemanyag párolgásnak tudható be.
– Minden esetben a használati hőmérsékletnek megfelelő típusú olajat kell használni.

b) Tengerszint feletti magasság:

– A belső égésű motor maximális teljesítménye a tengerszint feletti magasság növekedésével fokozatosan csökken.
– A tengerszint feletti magasság jelentős növekedésével a gép terhelését csökkenteni kell, például úgy, hogy kerüli a különösen nehéz munkák végzését.

3.6 ÜZEMANYAG

Az üzemanyag jó minősége alapvető fontosságú a motor megfelelő működéséhez.

Az üzemanyag feleljen meg az alábbi követelményeknek:

a) Minimum 90 oktánszámú, tiszta, friss és ólom mentes benzint használjon;
b) Ne használjon 10%-ot meghaladó etanoltartalmú üzemanyagot;
c) Ne adjon olajat az üzemanyaghoz;
d) A gyantalerakódás megelőzése és a porlasztó rendszer védelme érdekében adjon az üzemanyaghoz stabilizátort.

A nem megengedett üzemanyagok használata károsítja a motor részeit, és a jótállás érvényét veszti.

MEGJEGYZÉS Csak a műszaki adatokat összefoglaló táblázatban feltüntetett típusú üzemanyag használható. Másféle üzemanyag használata nem megengedett. Használhat bioüzemanyagokat, pl. alkilát benzint, amelynek a környezetre és emberi egészségre gyakorolt hatása kisebb. Nincs tudomásunk ezen üzemanyagok használata okozta problémákról. A kereskedelmi forgalomban azonban többféle alkilát benzin kapható, ezért ezek használatával kapcsolatosan nem tudunk pontos utasításokat adni.

3.7 OLAJ

Használjon mindig jó minőségű olajat, melynek fokát a felhasználási hőmérséklettől függően válassza meg.

• Kizárólag olyan detergens olajat használjon, mely legalább SF-SG minőségű.
• A SAE viszkozitási osztályt az alábbi táblázat alapján válassza meg.
• A többfokozatú olaj használata a meleg időszakokban nagyobb mértékű fogyasztást von maga után, ezért az olaj szintjét gyakrabban kell ellenőrizni.
• Ne keverjen össze különböző márkájú és eltérő jellemzőkkel rendelkező olajakat.
• A SAE 30 olaj használata +5°C-os hőmérséklet alatt kárt okozhat a motorban a nem megfelelő olajozás miatt.

3.8 LÉGSZÚRŐ

A légszűrő hatékony működése elengedhetetlenül fontos annak érdekében, hogy a motor ne szívja be a port és törmeléket, mert ez csökkentheti a motor élettartamát és teljesítményét.

• Tartsa a szűrőelemet a törmeléktől tisztán és mindig tökéletes állapotban (lásd 6.5.).
• Szükség esetén cserélje ki a szűrőelemet nem megfelelő szűrőelemek használata csökkentheti a motor élettartamát és teljesítményét.

- Ha a szűrőelem nincs felszerelve, vagy a helyzete nem megfelelő, a motort elindítani tilos.

3.9 GYERTYÁK

A belső égésű motorokhoz való gyertyák nem egyformák.

• Csak a megadott típusú, megfelelő hőfokozattal rendelkező gyertyákat használjon.
• Ügyeljen a menet hosszára, mivel a szükségesnél hosszabb menet helyrehozhatatlan kárt okozhat a motorban.
• Ellenőrizze a tisztaságát és az elektródok közötti megfelelő távolságot (6.6 alf).

4. KEZELŐSZERVEK

4.1 GÁZKAR

A motor fordulatszámát szabályozza.

A gépre szerelt gyorsító (általában karos) kábellel csatlakozik a motorhoz.

A gázkar és elhelyezkedésük azonosításához olvassa el a gép használati útmutatóját, amelyek általában a következő szimbólumokkal van jelölve, ezek az alábbiaknak felelnek meg:

• FAST= megfelel a maximális sebességnek; munkavégzés során használandó.
• SLOW = megfelel a minimális sebességnek.

4.2 CHOKE KEZELŐSZERV

A Choke kezelőszerv megismeréséhez olvassa el a készülék használati útmutatóját.

A keveréket dúsabbá teszi, csak a feltétlenül szükséges ideig használható, hidegindítás esetén.

5. HASZNÁLATI SZABÁLYOK

5.1 MINDEN HASZNÁLAT ELŐTT

A motor minden egyes használata előtt ajánlatos rajta néhány ellenőrzést elvégezni a megfelelő működés biztosítása érdekében.

5.1.1 Olajszint ellenőrzés

1. Állítsa vízszintes helyzetbe a gépet.

2. Tisztítsa meg a sapka körüli felületet.

3. Csavarja le a sapkát (2.A ábra), tisztítsa meg a szintjelző rúd (2.B ábra) végét, és helyezze vissza az ábrán látható módon úgy, hogy nem csavarja vissza.
4. Távolítsa el ismét a tartály sapkáját a rúddal együtt, és ellenőrizze az olaj szintjét, melynek a «MIN» és «MAX» jelzés között kell lennie.
5. Ha szükséges, töltse fel a tartályt ugyanolyan típusú olajjal egészen a «MAX» szint eléréséig, ügyelve arra, hogy ne öntse az olajat a töltőnyíláson kívülre
6. Csavarja vissza teljesen a sapkát (2.A ábr.), és tisztítsa meg a felületet az esetlegesen kifolyt olajtól.

MEGJEGYZÉS Lassan, egyszerre csak kis mennyiségekkel töltse fel a tartályt, ellenőrizve minden adag után az elért szintet. Ügyeljen arra, hogy az olaj szintje ne haladja meg a «MAX» jelzést, a túl magas töltési szint az alábbiakat okozhatja:

• kipufogáskor füstösséget idézhet elő;
• illetve a gyertya, vagy a légszűrő bepiszkolódását okozza, mely következésképpen indítási nehézségekhez vezethet.

MEGJEGYZÉS A használandó olaj típusát illetően kövesse a műszaki adatokat összefoglaló táblázatban feltüntetett útmutatásokat.

5.1.2 Légszűrő ellenőrzése

A légszűrő hatékonysága nélkülözhetetlen feltétele a motor megfelelő működésének ne indítsa be a motort, ha hiányzik, vagy tönkrement a szűrőelem.

1. Tisztítsa meg a szűrő fedele körüli területet (3.A ábr.).
2. A nyitó gombot elforgatva (3.A ábra) nyissa ki a fedelet (3.B ábra).
3. Ellenőrizze a szűrőelem (3.C ábra) állapotát, melynek épnek, tisztának és tökéletesen működőképesnek kell lennie; ellenkező esetben gondoskodjon karbantartásáról, vagy cseréjéről (6.5 alf.).
4. A nyitó gomb forgatásával zárja vissza a fedelet (3.A ábra).

5.1.3 Üzemanyag feltöltés

A gép üzemanyaggal való feltöltésének menetét az útmutató ismerteti, itt csak összefoglaljuk a fontosabb lépéseket. Az üzemanyag feltöltéshez:

1. Csavarja ki a tartály zárókupakját, majd vegye ki.
2. Helyezze be a tölcsért.
3. Töltse fel üzemanyaggal és vegye ki a tölcsért.
4. A töltés elvégeztével csavarja jól vissza a dugót és tisztítsa meg a felületet az esetlegesen kifolyt üzemanyagtól.

FONTOS Ügyeljen arra, hogy ne kerüljön üzemanyag a motor vagy a gép műanyag részeire, hogy azok ne sérüljenek meg. Ha az üzemanyag mégis kiömlik, törölje fel. A garancia nem terjed ki a műanyag alkatrészek üzemanyag által okozott sérüléseire.

5.1.4 Gyújtógyertya sapkák

Csatlakoztassa megfelelően a kábelek sapkáit (4.A ábra) a gyertyákra (4.B ábra) ügyelve arra, hogy ne legyenek szennyeződések a sapkák belsejében, illetve a gyertyák végén.

5.2 A MOTOR INDÍTÁSA (HIDEGEN)

A motor indításának mindig a gép Használati utasításában feltüntetetteknek megfelelően kell történnie ügyelve arra, hogy minden olyan egységet kikapcsoljon (ha van), mely a gép mozgását, vagy a motor leállását idézheti elő.

1. Nyissa ki a gépen lévő üzemanyagcsapot;
2. Kapcsolja be a szivatót;
3. Mozgassa a gázkart a «FAST» állásba;
4. Aktiválja a gyújtáskulcsot a gép használati utasításában leírtak szerint.

Néhány másodperc múlva kapcsolja ki a fojtószelep parancsot.

5.3 A MOTOR INDÍTÁSA (MELEGEN)

1. Mozgassa a gázkart a «FAST» állásba;
2. Aktiválja a gyújtáskulcsot a gép használati utasításában leírtak szerint.

5.4 A MOTOR HASZNÁLATA MUNKA KÖZBEN

A hatásfok és a motor teljesítményének optimalizálásához maximális fordulatszámon kell használni úgy, hogy a gázkart «FAST» állásra helyezi.

FONTOS Ne dolgozzon 20°-ot meghaladó lejtős felületeken, nehogy veszélyeztesse a motor megfelelő működését.

5.5 A MOTOR LEÁLLÍTÁSA MUNKA KÖZBEN

1. Mozgassa a gázkart «SLOW» állásba.
2. Hagyja a motort minimális fordulatszámon működni legalább 15-20 másodpercig.
3. A motort a gép Használati Utasításában feltüntetett módon állítsa le.

5.6 A MOTOR LEÁLLÍTÁSA A MUNKA BEFEJEZÉSÉT KÖVETŐEN

1. Mozgassa a gázkart «SLOW» állásba.
2. Hagyja a motort minimális fordulatszámon működni legalább 15-20 másodpercig.
3. A motort a gép Használati Utasításában feltüntetett módon állítsa le.
4. Amikor a motor már hideg, vegye le a gyújtógyertya sapkáját (4.A ábra), és vegye ki az indítókulcsot (ha van).
5. A tüzveszély csökkentése céljából távolítsa el a lerakódott hulladékot a motorról és különösen a hangtompító környékéről.

5.7 TISZTÍTÁS ÉS TÁROLÁS

• Ne használjon vízsugarat, vagy nagy nyomású vizes tisztítót a motor külső részeinek tisztítására.
• Lehetőleg használjon sürített levegő (max. 6 bar) pisztolyt, és ügyeljen arra, hogy a fű maradványok és por ne kerüljenek a belső részekbe.
• A gépet (és a motort) száraz, az időjárás viszontagságaitól védet és jól szellőző helyen tárolja.

5.8 HOSSZABB HASZNÁLATON KÍVÜLI IDŐSZAK

Ha előre láthatólag hosszabb ideig (30 napon túlmenően) nem használja a motort (például idény végén), szükség van néhány olyan óvintézkedésre, mellyel elősegíti a későbbi működésbe helyezést.

• Esetleges lerakódások képződésének elkerülése érdekében ürítse ki az üzemanyagtartályt úgy, hogy a karburátor tartály záródugóját (5.A ábr.) lecsavarja, és az egész üzemanyagot egy megfelelő edénybe ereszti. A művelet végén ne felejtse el teljesen visszacsavarni a záródugót (5.A ábr.).
• Távolítsa el a gyertyákat és öntsön a gyertyák nyílásába kb. 3 cl tiszta motorolajat, majd pedig a nyílást egy ruhával lezárva tartva hozza működésbe rövid időre az indítómotort, hogy ezzel pár fordulatot tegyen, és az olaj bevonja a henger belső felületét. Végül

helyezze vissza a gyújtógyertyákat anélkül, hogy a kábelsapkákat csatlakoztatná.

6. KARBANTARTÁS

A károsanyag-kibocsátás ellenőrzó rendszer manipulálására tett kísérletek a károsanyag kibocsátási szintet a törvényi határérték fölé emelhetik. Ez a meghatározás magában foglalja az olyan részek eltávolítását vagy módosítását, mint a beszívó rendszer, az üzemanyagrendszer és a kipufogórendszer.

6.1 ÁLTALÁNOS TUDNIVALÓK

A karbantartási műveletekre vonatkozó biztonsági előírásokat a 2.4 bek. ismerteti.

Az összes ellenőrzést és karbantartási műveletet álló gépen, hideg motor mellett kell elvégezni. Kösse ki a gyertyákat, és olvassa el a vonatkozó utasításokat minden tisztítási, karbantartási művelet végzése előtt. Viseljen a feladatnak megfelelő ruházatot, kesztyút és szemüveget.

• A beavatkozások típusát és gyakoriságát a „Karbantartási táblázat” ismerteti.
• A nem eredeti cserealkatrészek és tartozékok használata veszélyeztetheti a gép biztonságát és működését. Ezen termékek okozta károk és sérülések esetén a gyártó nem vállal semminemű felelősséget.
• Az eredeti cserealkatrészek a márkaszervizektől és viszonteladóktól szerezhetők be.

FONTOS A jelen útmutatóban nem szereplő karbantartási és beállítási műveleteket a kereskedővel vagy egy szervizközponttal kell elvégeztetni.

6.2 KARBANTARTÁSI TÁBLÁZAT

FONTOS Az alábbi táblázatban ismertetett karbantartási műveletek elvégzése a gép tulajdonosának felelőssége.

FONTOS Különösen nehéz munkakörülmények esetén, vagy amennyiben a levegőben szennyezőanyag található, tisztítsa meg gyakrabban.

MEGJEGYZÉS A szűrőket gyakrabban kell tisztítani / kicserélni, ha a gép nagyon poros talajon dolgozik.

Múvelet	Az első 5 órát követően	5 óránként vagy minden használat után	Minden 50 órát követően, vagy idény végén	100 óránként
Olajszint ellenőrzés (5.1.1 bek.)	- √	-	-
olio1 (6.3 bek.)	√	-	-	√
A motor szívórácsának tisztítása (6.4 alfejezet)	- √	-	-
Légszűrő ellenőrzés és tisztítás2(6.5 alf.)	- √	-	-
Légszűrő csere	-	-	√	-
Gyertya ellenőrzés (6.6 bek.)	-	-	√	-
Gyertya csere (6.6 bek.)	-	-	-	√
Üzemanyag szűrő ellenőrzés3	-	-	-√

^1 Az olajat minden 25 üzemórát követően cserélje ki, ha a motor maximális teljesítménnyel, vagy magas hőmérsékleten működik.
^2 A légszűrőt gyakrabban tisztítsa, ha a géppel poros területen dolgozik.
^3 Speciális központban kell végrehajtani.

6.3 OLAJCSERE

A használandó olaj típusát illetően kövesse a műszaki adatokat összefoglaló táblázatban feltüntetett útmutatásokat.

Az olaj leeresztését meleg motor mellett végezze ügyelve arra, hogy ne érjen a motor meleg részeihez, vagy a leeresztett olajhoz.

Ha a gép Használati utasítása nem rendelkezik másként, az olajcseréhez végezze el az alábbiakat:

1. Állítsa a gépet sík felületre.
2. Helyezzen egy gyűjtőedényt a hosszabbítócső alá (6.A ábra).
3. Nyomja meg a sasszeget (6.B ábra);
4. Húzza ki a hosszabbító csövet a tartóból lefelé mozgatva;
5. Hajlítsa meg a hosszabbítócsövet és ürítse ki az olajat egy megfelelő edénybe;
6. Akassza vissza a hosszabbítócsövet (6.A ábra) a tartóra (6.C ábra), mielött az olajat feltöltené.
7. Tisztítsa fel az esetlegesen kifolyt olajat.

6.4 A MOTOR SZÍVÓRÁCSÁNAK TISZTÍTÁSA

A beszívórács tisztítását hideg motor mellett kell elvégezni.

• Sűrített levegő befújással (7.A ábra) távolítson el minden olyan lerakódást vagy szennyeződést a motor beszívórácsából, amely tüzet okozhat.
• Biztosítsa, hogy a levegőnyílások ne legyenek elzárva (7.A ábra).
• A műanyag részeken menjen végig tisztítószeres (7.B ábra) vízbe mártott szivaccsal.

6.5 A LÉGSZÜRÖ KARBANTARTÁSA

1. Tisztítsa meg a szűrő fedele körüli területet (8.A ábra).
2. Nyissa ki a fedelet (8.A ábra) a nyitó gombot elforgatva (8.B ábra).
3. Vegye ki a szűrőelemet (8.C + 8.D ábra).
4. Távolítsa el a szivacs előszűrőt (8.D ábra) a patronból (8.C ábra).
5. Üsse a patron (8.C ábra) szilárd felülethez, és sürített levegővel fújasson rá a belső oldalról a por és a hulladék eltávolításához.
6. Mossa le a szivacs előszűrőt (8.D ábra) vízzel és tisztítószerrel, és hagyja megszáradni a levegőn.

FONTOS Ne használjon vizet, benzint, mosószereket vagy más anyagot a patron tisztításához.

FONTOS A szivacs (8.D ábra) előszűrót NEM szabad megolajozni.

1. Tisztítsa meg a szűrő foglalatának belsejét (8.E ábra) portól és törmeléktől, ügyelve arra, hogy lezárja a szívócsövet egy ronggyal (8.F ábra), nehogy a motorba jusson.
2. Távolítsa el a rongyot (8.F ábra), helyezze el a szűrőelemet (8.D + 8.C ábrák) a foglalatába, és helyezze vissza a fedelet (8.A ábra).

6.6 A GYERTYÁK ELLENŐRZÉSE ÉS KARBANTARTÁSA

1. Távolítsa el a gyertyákat (9.A ábra) egy csőkulcs (9.B ábra) segítségével.
2. Tisztítsa meg az elektródokat (9.C ábr.) egy fém kefe segítségével ügyelve arra, hogy az esetleges szenes lerakódásokat is eltávolítsa.
3. Ellenőrizze egy hézagmérővel (9.D ábr.) az elektródok közötti megfelelő távolságot (0,6 - 0,8 mm).
4. Szerelje vissza a gyertyákat (9.A ábra), és húzza meg teljesen egy csőkulcs (9.B ábra) segítségével.

Cserélje ki a gyertyákat ha az elektródok kiégtek, illetve ha a porcelán eltörött, vagy megrepedt.

⚠️ Tüzveszély! Ne végezzen ellenőrzéseket az indítószerkezeten, ha a gyertya nincs a helyére csavarva.

FONTOS Csak a feltüntetett típusú gyertyákat használja (lásd a Müszaki adatokat).

7. A PROBLÉMÁK AZONOSÍTÁSA

PROBLÉMA VALÓ	SZÍNÚ OK MEGOLDÁS
1. Indítási nehézségek	Nincs üzemanyag a tankban Ellenőrizze	és töltse fel (5.1.3 alfejezet)
	Ellenőrizze, és végezze el az utántöltést	Ürítse ki a tartályt, és töltsön bele friss üzemanyagot
	Indítási eljárás nem megfelelő	Végezze megfelelően az indítást (5.2 és 5.3 bek.)
	Leválasztott gyertyák	Ellenőrizze, hogy a sapkák jól illeszkednek-e (5.1.4. alfejezet)
	Gyertyák elektródok koszosak vagy nedves gyertyák vagy távolságuk nem megfelelő	Ellenőrizze (6.6 bek.)
	Légszűrő eltömődött Ellenőrizze, és tisztítsa meg (6.5 bek.)
	Az évszaknak nem megfelelő olaj	Az olajat helyettesítse megfelelő típusúval (6.3 bek.)
	Az üzemanyag karburátorban történő elpárolgása (vapor lock) a magas hőmérséklet miatt	Várjon néhány percet, majd próbálja újra indítani (5.3 bek.)
	Karburálási problémák Lépjen kapcsolatba egy Márkaszervizzel
	Indítási problémák Lépjen kapcsolatba egy Márkaszervizzel
2. Szabálytalan működés.	Gyertyák elektródok koszosak vagy távolságuk nem megfelelő	Ellenőrizze (6.6 bek.)
	A gyertyák sapkái rosszul vannak beillesztve	Ellenőrizze, hogy a sapkák stabilan vannak-e behelyezve (5.1.4. alfejezet)
	Légszűrő eltömődött Ellenőrizze, és tisztítsa meg (6.5 bek.)
	Karburálási problémák Lépjen kapcsolatba egy Márkaszervizzel
	Indítási problémák Lépjen kapcsolatba egy Márkaszervizzel
3. Teljesítményvesztés működés közben	Légszűrő eltömődött Ellenőrizze, és tisztítsa meg (6.5 bek.)
	Karburálási problémák Lépjen kapcsolatba egy Márkaszervizzel

Amennyiben a fent leírt műveletek elvégzése után a problémák továbbra is fennállnak, forduljon a márkakereskedőhöz.

TURINYS

1. BENDROJI INFORMACIJA .... 1
2. SAUGOS INSTRUKCIJOS .... 1
3. PAŽINTIS SU JRENGINIU....3

HU • Ennek a használati útmutatónak a tartalma és a benne szereplő képek kizárólag a ST. S.p.A. számára készültek és szerzői joggal védettek – tilos a dokumentum bármely részének vagy egészének engedély nélküli sokszorosítása és módosítása.
