| Produkttyp | Vinkelslip |
| Märke | Nutool |
| Modell | NAG230 |
| Strömförsörjning | 230 V - 50 Hz |
| Effektförbrukning | 2000 W |
| Tomgångsvarvtal | 6500 min-1 |
| Max skivdiameter | 230 mm |
| Skivfäste | M14 |
| Vikt | 4,6 kg |
| Ljudtrycksnivå (LpA) | 93 dB(A) |
| Ljudeffektnivå (LwA) | 104 dB(A) |
| Vibration | 4,19 m/s2 |
| Huvudfunktioner | Slipning, kapning (med tillbehör) |
| Underhåll och rengöring | Rengör ventilationsöppningarna regelbundet; håll handtagen rena och torra. |
| Säkerhet | Använd skyddsutrustning (glasögon, handskar, andningsskydd, hörselskydd); använd skyddskåpan; koppla ur före justering. |
| Medföljande tillbehör | Nyckel, sidohandtag, skyddskåpa |
| Garanti | 2 år |
| Eftermarknadsservice | Kontakta återförsäljaren eller Nutools kundtjänst |
Vanliga frågor - NAG230 Nutool
Användarfrågor om NAG230 Nutool
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Vinkelslip i PDF-format gratis! Hitta din manual NAG230 - Nutool och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. NAG230 av märket Nutool.
BRUKSANVISNING NAG230 Nutool
(Oversättning av originalinstrktionerna)
FI Kulmahiomakone

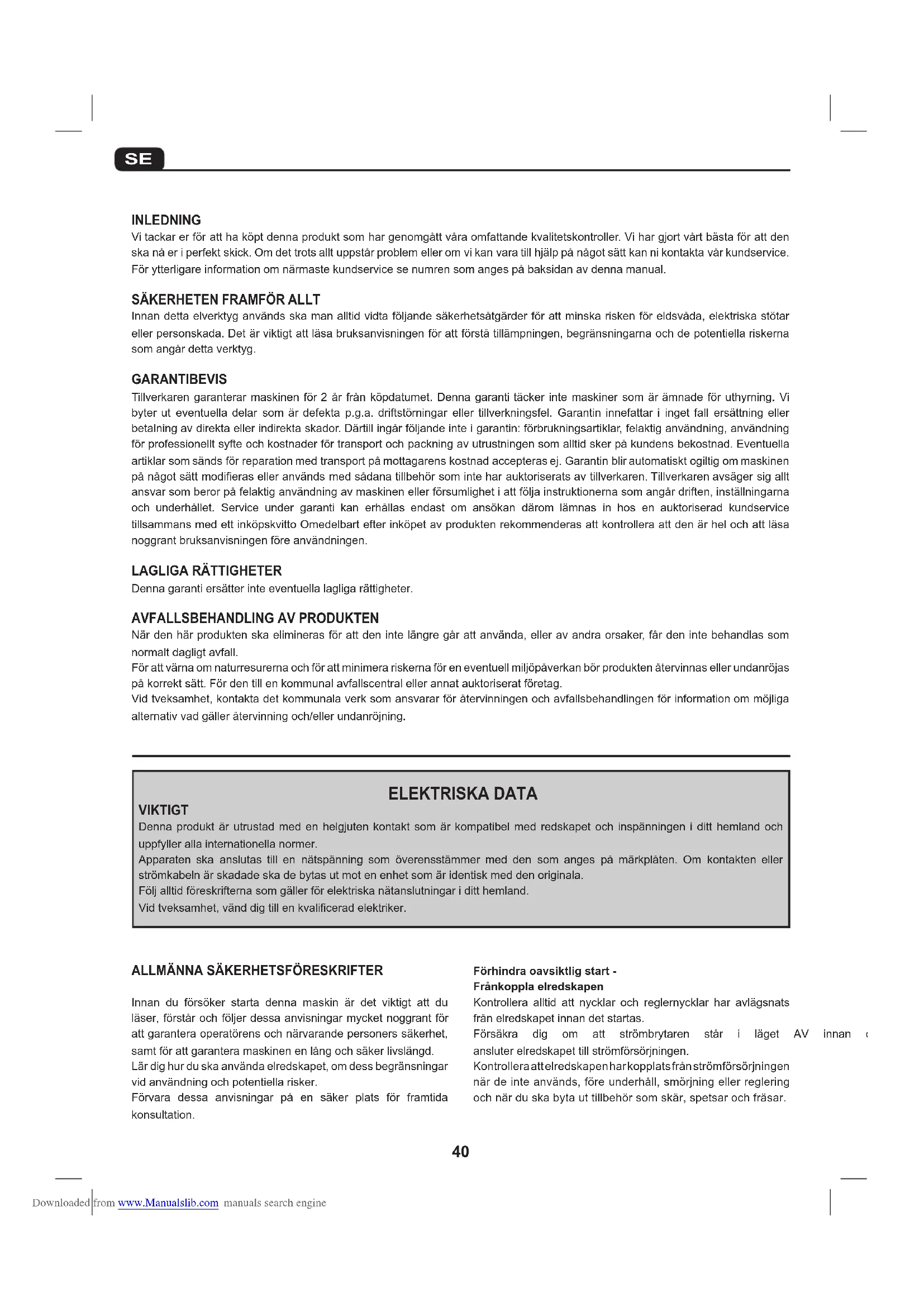

SE-Elektniskt och Elektroniskt avfall (WEEE) skulle inte hanteras som vanlight hushlalsavfall. Var vänlig och atervina vid lampliga atervinningscentraler. Fraga Myndgheterna eriler till er aterforssaliare om atervinningsrad.
Vi tackar er for att ha kopt denna produkt som har genomgatt vara omfattande kvalitetskontroller. Vi har gjort vart bsta for att den sha n er perfekt skick. Om det trots allt uppstar problem ellerm om vi kan vara till hjalp nagot satt kan ni kontakta varkundservice. Forytterligare information om narmaste kundservice se numren som anges pa baksidan avenna manual.
SAKERHETEN FRAMFOR ALLT
Innan detta elverktyg anvandska man alltid vidta foljande sakerhetsatgarder for att minska risken for eldsvada, elektriska stotar ellers personskada. Det ar viktigt att la sa bruksanvisningen for att forsta tillampningen, begransningarna och de potentiella riskerna som angar detta verktyg.
GARANTIBEVIS
Tillverkaren garanter maskinen for 2 ar frän köpdatumet. Denna garanti tacker inte maskiner som ar ämnade for uthyming. Vi byter ut eventuella delar som ar defekta p.g.a. driftstörningar erller tillverkningsfel. Garantin innefattar i inget fall ersättning ell betalning av direkta oder indirekta skador. Dàrll ingar ffoljande inte i garantin: forbrunningsartiklar, felaktig använding, använding for professionell syfte och kostnader for transport och packning av ultrustningen som alltid sker pa kundens bekostnad. Eventuella artiklar som sänds for reparation med transport pa mottagarens kostnad accepteras ej. Garantin blir automatiskt ogiltig om maskinen pa nagot satt modifieras erler anvands med sadana tilbehör som inte har auktoriserats av tillverkaren. Tillverkarenavsager sig allt ansvar som beror pa felaktig använding av maskinen erforsumlighei i att folja instruktionerna som angár drifen, inställingarma och underhallet. Service under garanti kan erhallas endast om ansokan dārom lamnas in hos en auktoriserad kundservice tillsammans med ett inköpskvitto Omedelbart after inköpet avprodukten likmenderas att kontrollera att den ar hel och att lasa noggrant brusanvisingen fore användingen.
LAGLIGARATTIGHETER
Denna garanti ersätter inte eventuella lagiga rättigheter.
När den har Produkten ska elimineras for att den inte langre gár att använda, ell er av andra orsaker, fär den inte behandlas som normal dagligt avfall.
For att varna om naturresurema och for att minimera riskema for en eventuell miljopavkerkan bcr produkten atervinnas ell undanrojas pa korrekt satt. For den till en communal avfallscentral erer annat auktoriserat foretag.
Vid tveksamhet, kontakta det kommunala verk som ansvarar for atervinningen och avfallsbehandlingen for information om möjiga alternatively vad gäller atervinning och/eller undanröjning.
ELEKTRISKA DATA
VIKTIGT
Denna produit ar utrustad med en helguten kontakt som ar kompatibel med redskapet och inspänningen i ditt hemland och uppyller alla internationella normer.
Apparaten sk anslutas till en natspanning som overensstammer med den som anges pa markplaten. Om kontakten ell stromkabeln ar skadade ske de bytas ut mot en enhet som ar identisk med den originala.
Folj alltid foreskrifterna som galler for elektriska natansluttingar i ditt hemland.
Vid tveksamhet, vand dig till en kvalificerad elektriker.
ALLMÄNNASÄKERHETSFÖRESKRIFTER
Innan du forsoker starta denna maskin ar det viktigt att du laser, forstar och foljer dessa anvisninger mycket nogrant for att garantera operatorens och narvarande personers sakerhet, somt for att garantera maskinen en lang och saker livslangi. Lar dig hur du sca anzenda elredskapet, om dess begransninger vid anvandning och potentiella risker.
Förvara dessa anvisningar på en saker plats für fremtidakonsultation.
Kontrollera alltid att nycklar och reglernycklar har avlågsnats frän elredskapet innan det startas.
Forsakra dig om att strombrytaren star i laget AV innan ansluter elredskapet till stromforsorjningen.
Kontrolera attelredskapen harkopplats fränströmforsrjningen när de inte används, fore underhall, smörjning aller reglering och när du ska byta ut tillbehör som skär, spetsar och fräsar.
Innan du fortssätter att anvanda elredskapet maste du kontrollera det noggrant for att forsakra dig om att det fungerar korrekt och att det arbetar i overensstammelse med dess specifica användningsomrade.
Kontrollera att roelsedelarna ar korrekt inriktade, forsakradig om att de inte ar blockerade, kontrollera att inga delar ar skadade och att elredskapel har monterats pa ratt satt.
Kontrollera alla andra detaljer som kan inverka på elredskapets Funktionssatt.
Skadade skydd och andra skadade delar pa elredskapet skare repareras aller bytas ut av ett auktoriserat servicecentrum om inget annat anges ienna bruksanvisning.
Om nagen av strombrytarna inte fungerar korrekt ske den bytas ut av ett auktoriserat servicecentrum.
Använd inte elredskapet om strömbrytaren AV/PA inte startar och stänger av elredskapet.
Det damm som alstras under bearbetningen av materialen ar hälsofarligt.
Det ar tillrändigt att använda en lamplig dammskyddsmask.
Använd alltid personlig skyddsutrusting under arbetet: skyddsglasögon, handskar, ansiktsmask, hörsksydd, skyddsskor med halkskydd.
Bar inte vida kladesplagg aller smycken och samla ihop langt har for att forhindra att det fastnar i delar i roelse.
Arbeta alltid pa eett stabilt underlag.
Fäst alltid det arbetsstycke som ska bearetas ordentlich med en klamma.
Häll alltid arbetsomrändet rent och i ordning.
Manovrera alltid elredskapet med bada händerna.
Öppna aldrig elredskapet och utfor aldrig nagra andringar pa det aller dess tilbehör.
Ulsatt inte elredskapet for regn och använd det inte i situationer)där det kan bli blott eller fuktigt. Se till att arbetsområdet har ordentlich belysnig.
Använd inte elredskapet i områden)där det finns explosionellbrandp.g.a.brännbart material, latta
vatskor, fernissa, malarfarg, bensin, etc. aller lattantandlig gas och damm med explosiva egenskaper.
Akta barn och husdjur
Barn och husdjur sca hallas pa avstand fran arbetsomradet.
Alla elredskap ská hallas utom räckhäll for barn. Nár elredskapen inte används ar det böst att Förvara dem i ett skap ell eri itt torrt rum och lasa med nyckel.
Använd redskapet på rätt satt
Välj rätt redskap for den typ av arbete du sca utföra. Använd inte redskapet for arbeten som det inte ar tillverkat for. Forcera inte ett litet redskap att utföra att arbete forett redskap for tyngre arbeten. Använd inte redskapen for andamal avsedda for.
Forcera inte elredskapet
Elredskapet utforbett batre och sakrare arbete,samterett batreresultatomdetanvandsmedenhastighet somden projekteratsfor.
Utför alltidett noggrant underhäll pa redskapen
Häll skärredskapen vassade och rena for att uppnä saker och optimal prestanda.
Föl anvisiningarna for smörjning och utbyte av tillbehören.
Háll handtagen torra, rena och fria frán olja och fett.
Försakra dig om att ventilationsöppningarna alltid ar rena och fria frän damm. Tilläppta ventilationsöppninger kan orsaka overhettning och skada motorn.
Om den har maskinen ske anvandas for arbenen pa en viss hojd bor du anvanda en stallning med racke och fotplatta aller en tornplattform for att garantera en adekvat stabilitet.
SKYDDA DIG MOT ELEKTRISKA STÖTAR
Undvik kroppskontakt med ytor med jordledning (till exempel rorledningar, varmeelement, diskmaskiner och kylskap).
Strömkablar
Ryck eller drainte i strömkabeln for att koppla ur den eluttaget.
Transportera aldrig elredskapet med hjalp av stromkabeln. Hall stromkabeln pa avstand fran varmekallor, olja, losningsmedel och vassa kanter.
Kontrollera redskapets stromkabel regelbundet och lat ett auktoriserat servicecentrum byta ut den om den ar skadad.
Kontrolera fängningskablarna regelbundet och byt ut dem om de ar skadade.
Använd INTE fängningskablar erller -spolar med tvakontaktdon for elredskap med jordledning. Använd alltidfängningskabel erler -spole med tre kontaktdon med jordadjordledning.
Rulla alltid ut eventuell frollningskabel helt.
For frolängningskablar pa upp till 15 meter: anvand kontaktdon med tvargaende sekction pa 1,5mm^2
ricketefoanvand kontaktdon med tvargaende sektion pa 2,5mm^2 .
sfdaga forlangningskabeln mot vassa foremal, mycket hoge.
varme och utsatt den inte for fukt erer vatten.
Detta elredskap uppyller nationella och internationalla normativ och sakerhetsforeskrifter. Reparationer farr endast utforas av kvalificerad personal, med originala reservdilar.
I annat fall kan det uppsta allvarlga risker for anvandaren.
SPECIFIKA SÄKERHETSFÖRESKRIFTER
Varning!
Denna vinkelslipmaskin fär inte användas for skaråtgårder.
Skyddet ar Förustrustad endast till slipning. Om man behöver att använda det for skärning, maste man kopa ett annat skärmingssskydd.
Skärningssskyddet bifogas inte med standard leveransen.
SPECIFIKA SÄKERHETSVARNINGAR FÖRSLIPATGÄRD
a) Använd endast slipskivor som rekommenderas for din och specifika skydd utrustade enligt den valda slipskivan.
b) Skyddet mäste fixeras fast mot elverktyget och placeras for att ná det högste sakerhetsniva, sa att den minsta sidan av slipskivan ska exponeras mot operatoren.
c) Slipskivorna fār anvandas endast for de rekommender applicationerna.
d) Använd alltid oskadade flänser med en korrekt form och storlek, enligt din valda slipskiva.
e) Anvand inte slitna slipskivor bredare elverktyg.
HUR MAN ANVANDER VINKELSLIPMASKINENS SLIPSKIVOR P A ETT SAKERT SATT
Varning! Använd aldrig diamantskärverktyg for att metaller.
Slipskivorna utsats for slitage och brytningar och bor darrfor anvandas med storsta forsiktighet. Alt anvanda sk utslina aller felaktigt monterade skivor ar riskfyllt och kan orsaka allvarlga olycksfall.
Slipskivorna ska hanteras och Transporteras med a Forvara dem pa en plats där de inte utsäts for mekaniska skador erller fororenas av ämn den som kan skada legeringsmateriaiet.
Respektera alla foreskrifter for slipskivor vad gäller begränsningar for användning, sakerhetsforeskrifter m.m. Om du ar tveksam over valet av ratt slipskiva, rädfraga tillverkaren
eller leverantoren.
Innan du monterar skivorna och fore varje användning bör du okularbesiktiga skivorna for att forsäkra dig om att de inte har nagra sprickor, inte ar kantstöta, overdrivet utslitna, fororenade aller skadade pa annat satt som kan äventyra en saker användning.
Slipskivorna ska monteras enligt anvisingarna i vederbörlig manual. Efter att du har monterat slipskivorna, aktivera maskinen en kortare tid. Om du hör nagot ovenligt ljud e marker overdrivna vibrationer, stoppa maskinen omedelbart och undersök orsaken.
Alarktgkydd maste monteras korrekt och fastas ordentigt.
Vinkelslipmaskinen fär inte användas utan skydden.
Använd alltid all personlig skyddsutrustning som lampar sig for det arbete som sca utforas. Skyddsutrustningen ske inkldera lampliga handskar, horselskydd, skyddsglasogon, mask och darbetsskor erer -stovlar med taforstärkning i stål.
Använd endast slipskivor som ar lámpliga for det arbete som ska utforas. Användning av fel sorts skiva kan orsaka allvarliga olycksfall.
När du använder slipskiva ska vinkeln mellan skivan och arbetstystcket vara mellan 30 och 40^ .
Innan du placer arvinkelspaskinen pa arbetsbordet erler pa marken, stang av den och vanta tills skivan har stannat.
Vinkelslipmaskiner sk inte anvandas pa hogre hojd an axelhojd.
Slipskivor ske inte anvandas med högre hastigheter an de som danges pa själva skivorna.
Slipskivor ska anecdas torra. Det ar mycket farigt att anecd vatten, det kan orsaka elektriska stotar.
Anveind inte större skivor an foreskrivet, använd endast skivor av ratt dimension i forhallande till maskinen.
Rotationshastighet (v/min) (Rpm) som anges pa skivan boro alltid vara HOGRE an maskinens varvtal (v/min) (Rpm).
KOMPONENTER OCH KONTROLLER (BILD 1)
| 1 | Hörnslip |
| 2 | Blockeringsanordning für axeln |
| 3 | Stödbricka |
| 4 | Låsmutter für skivan |
| 5 | Skydd |
| 6 | Fäispunkter für vänster och höger handtag |
| 7 | On/Off-brytare |
| 8 | Handtag |
| 9 | Fast nyckel |
DRIFTANVISNINGAR
När man tittar pa slipmaskinen uppifran finns axelns lasaonordning i mitten framtil pa vaxelladan (Bild 2). Faspunkterma for handtaget (for att det ske kunna anvandas bade med hoge och vänster hand) finns pa bada sidorna om den gra vaxelladan pa hornslipens framdel. Framfor den grä vaxelladan finns en pil som anger skivans rotationsriktning. On/Off-brytaren finns under det bakre handtaget. Placera slipmaskinen upp och ner och hitta skivans justerbara skydd (Bild 3). Man kan se drivaxelin och skivans lasmutter samt stödbrickan (se avsnitet som behandlar montering av slipskivan).
MONTERING AV SKIVSKYDDET (BILD 4)
OBS. - Under användingen av slipmaskinen bör skivskyddet alltid vara monterat.
Placera skyddet på dess monteringstapp och fäst det genom att
vrida at sexkantsholken (Bild 4).
MONTERING AV SLIPSKIVOR (BILD 3 OCH 5)
Kontrollera att slipmaskinen har kopplats fran eluttaget. Vänd slipmaskinen upp och ner (bild 3). Hitta och tryck ned axelsn lasknapp. Genom att använda nyckeln som leveramaskinen for in tapparna i halen pa skivans la nyckeln motols for att frigöra denna mutter. Om avlågsnas, bor den sattas tillbaka at ratt hall. Det rätta sättet att montera den på axeln anges på Bild 5.
OBS. - Det finns olika slags skivor for olika tillampninger. Valj den mest lampliga for arbetet som sca utforas. att stodbrickan och delarna har placerats korrekt Slipskivan bør placeras pa slipmaskinen med texten uppat.
MONTERING AV EN NY SKIVA (BILD 6 OCH 7)
Placera skivan pa axeln genom att placera den ovanpa stodbrickan. Man kan se att stodbrickan har en Hålet i skivan bör motsvara diametern pa den upplyfta kanten nar skivan monteras i mittläge (Bild 6). Montera (Bild 6). Dra at med fingrarma tills skivan blockeras. Hitta och tryck ned axelns blockeringsanordning och dra at stodbrickan medsols med den dàrtill avsedda nyckeln (Bild 7) ar ordentligt blockerad, men utan att dra at for mycket. Lossa pa axelns blockeringsanordning och vänd slipmaskinen upp och ner.
Sidohandtaget kan monteras pa den ena ellr den andra sidan om verklyget enligt operatorens behov (Bild 8); forsakra dig om att den ar ordentligt fastspand, men utan att dra at for mycket. Koppla slipmaskinen vid ett lampligt eluttag. Det ar tillradligt att anvanda en godkand anordning for reststrom (RCD), tvekar, vand dig til en kualificerad eltekniker.
FOR ATT GARANTERA SÄKERHETEN BÖR MAN FOLJA FÖLJANDE ANVISNINGAR
Av sakerhetsskal skahornslipen alltid anvandas pa arbetsomrade som ar amnat dartill. Under slipening glodande gnistor som kan tand aeld pa latt antandigt material som finns i narhen. Innan man anvander hornslipen sca man lasa nogrant alla sakerhetsforeskrifter.
START/STOPP OCH JUSTERING AV DET BAKRE HANDTAGETS LAGE (BILD 9)
Det har verktyget ar utrustat med en sakerhetsanordning som skyddar mot oavsiktlig igangsattning. For att starta verktyget:
9.1) Tryck den lilla upplasningsknappen forst (utan att utlosa den).
9.2) Och da tryck den stora knappen for att satta pa maskinen.
Det forsta knappen kan utlosas medan du anvander vinkelslipmaskinen.
Ultos den stora knappen for att satta av maskinen.
Det bakre handtaget kan vridas till hoger och vänster i 90^ .Dra sparrknappen (9.3) bakat och vrid handtaget i onskad riktning. Slapp sparrknappen och kontrollera att den atergar till det ursprungliga laget.
Om apparaten forett konstigt lud eller vibrerar for mycket, koppla omedelbart ifran den och frankoppla den fran elnatet. Sok orsaken erler vand dig till en kundservice.
Pä bild 10 visas en typisk slipatgård.
tras OBsd - Skyddet har placerats sa att gnistorna leads bort fran ssmudperatod. Slipatgärderna bor utforas med skivan i en vinkel stodhtdka60° och 40° i forhallande till bearbetningsdetaljen (Bild 11).
Under anwendungen ar det tillradigt att kontrollera periodiskt Koattodkeians laxmutter, sidohandtaget och skyddet ar ordentligt pa fastspindna.
Kom ihag att slipmetall kan astadkomma dammpartiklar som ar skadliga for luftvagarna, darfre likmenderar vi att kopa en mask som skyddar for damm hos en paltig aterforsajare. upplyt kant.
Doppa ALDRIG skär i nāgon typ av smörjmedel, inte heller lasyatteterhörnslipen utfor torrslipning. Om man inte följer dessa foreskrifter kan man orsaka en dösfarlig elektrisk stöt.
Skyddtivakan justeras for olica sorters arbeten. Bilden 11 visar hur skyddet har justerats for att leda bort gnistorna fran operatorens ogon. For ytterligare skyddsanordningar se sakerhetsforeskrifterna.
Häll alltid elkabeln bakom detaljen som slipas.
Ljudnivan som operatoren utsats for kan vara högre an 85dB (A). Därfor maste operatoren använda lampliga anordninger for a@skydda hörsein.
| TEKNISKA DATA | |
| star | Hz |
| Spänning 230 V - 50 Hz | |
| Motoreffekt | 2000 W |
| Hastighetutanbelastning | 6500 min-1 |
| Skivans storlek | 230 mm M 14 |
| Ljudtrycksnivå | LpA 93 dB(A) |
| Ljudeffektnivå | LwA 104 dB(A) |
| Vibrationsnivå | 4,19 m/s2 |
| Vikt | 4,6 kg |
