KÄYTTÖOHJE NAG230 Nutool

(Alkuperäisten ohjeiden käännös)

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

Lue ymmärtäen ohjeet ennen laitteen käyttöönottoa ja käynnistystä ja noudata niitä huolellisesti varmistaaksesi käyttäjän ja ympärillä olevien ihmisten turvallisuuden ja laitteen pitkänjaturvallisenkäyttöiän. Opi tuntemaan sähkötyökalun käyttö, sen rajoitukset ja sen käytöstämahdollisestiseuraavatvaarat. Säilytänämäohjeetvarmassapaikassa. Vältä tahattomia käynnistyksiä – Katkaise sähkötyökalujen sähkö Tarkista aina, että avaimet ja säätökiilat on poistettu sähkötyökalustaennensenkäynnistämistä. Varmista,ettäkatkaisinonSAMMUTETUSSAasennossa,kun kytketsähkötyökalunsähkön. Varmista, että työkalujen sähkö on katkaistu, kun et käytä niitä, ennen huoltoa, voitelua tai säätöä ja vaihdettaessa varusteita,

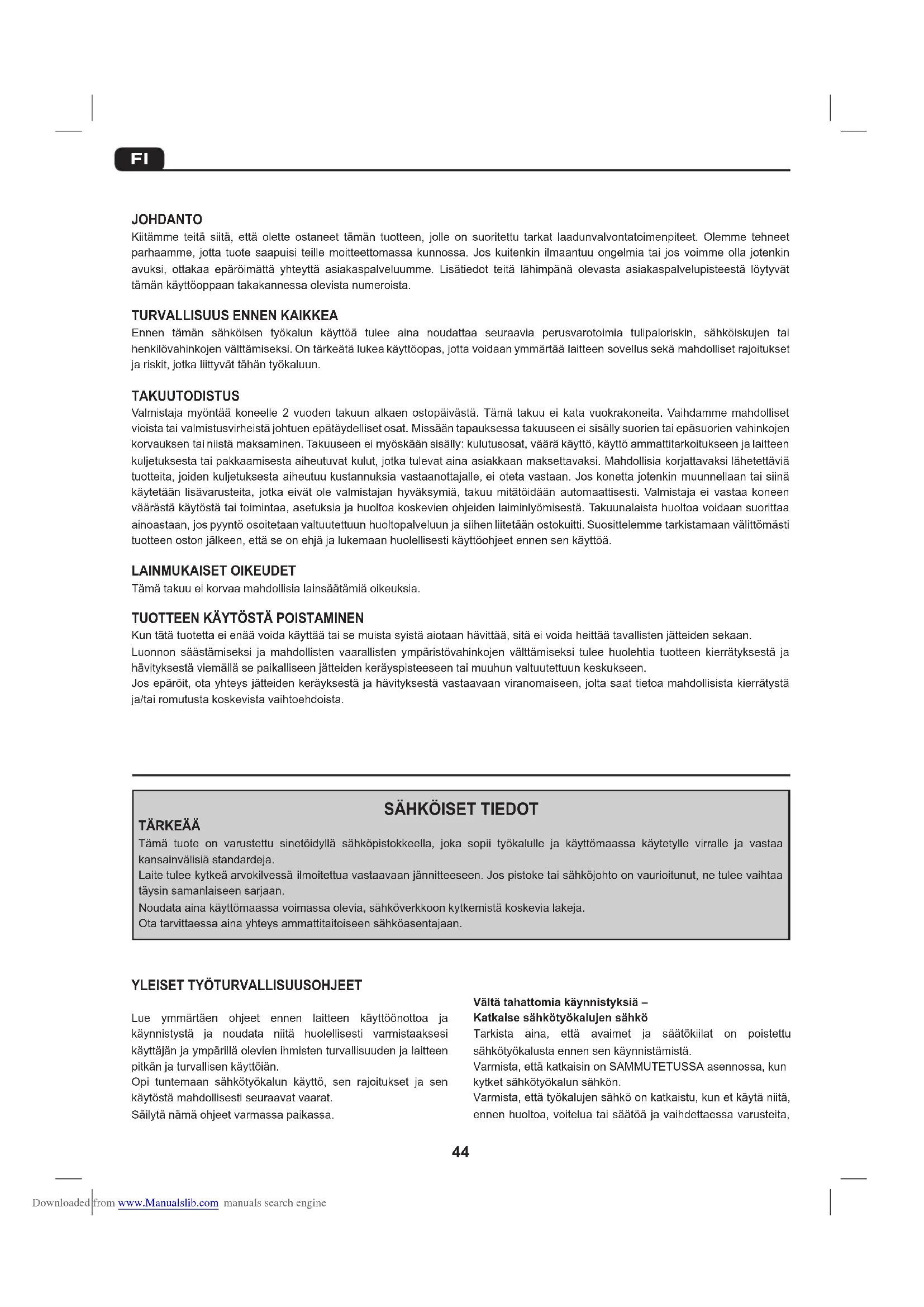

TÄRKEÄÄ Tämä tuote on varustettu sinetöidyllä sähköpistokkeella, joka sopii työkalulle ja käyttömaassa käytetylle virralle ja vastaa kansainvälisiästandardeja. Laitetuleekytkeäarvokilvessäilmoitettuavastaavaanjännitteeseen.Jospistoketaisähköjohtoonvaurioitunut,netuleevaihtaa täysinsamanlaiseensarjaan. Noudataainakäyttömaassavoimassaolevia,sähköverkkoonkytkemistäkoskevialakeja. Otatarvittaessaainayhteysammattitaitoiseensähköasentajaan. JOHDANTO Kiitämme teitä siitä, että olette ostaneet tämän tuotteen, jolle on suoritettu tarkat laadunvalvontatoimenpiteet. Olemme tehneet parhaamme,jottatuotesaapuisiteillemoitteettomassakunnossa.Joskuitenkinilmaantuuongelmiataijosvoimmeollajotenkin avuksi, ottakaa epäröimättä yhteyttä asiakaspalveluumme. Lisätiedot teitä lähimpänä olevasta asiakaspalvelupisteestä löytyvät tämänkäyttöoppaantakakannessaolevistanumeroista.

TURVALLISUUS ENNEN KAIKKEA

Ennen tämän sähköisen työkalun käyttöä tulee aina noudattaa seuraavia perusvarotoimia tulipaloriskin, sähköiskujen tai henkilövahinkojenvälttämiseksi.Ontärkeätälukeakäyttöopas,jottavoidaanymmärtäälaitteensovellussekämahdollisetrajoitukset jariskit,jotkaliittyvättähäntyökaluun. TAKUUTODISTUS Valmistajamyöntää koneelle 2vuodentakuun alkaenostopäivästä.Tämätakuuei katavuokrakoneita.Vaihdamme mahdolliset vioistataivalmistusvirheistäjohtuenepätäydellisetosat.Missääntapauksessatakuuseeneisisällysuorientaiepäsuorienvahinkojen korvauksentainiistämaksaminen.Takuuseeneimyöskäänsisälly:kulutusosat,vääräkäyttö,käyttöammattitarkoitukseenjalaitteen kuljetuksestataipakkaamisestaaiheutuvatkulut,jotkatulevatainaasiakkaanmaksettavaksi.Mahdollisiakorjattavaksilähetettäviä tuotteita,joidenkuljetuksestaaiheutuukustannuksiavastaanottajalle,eiotetavastaan.Joskonettajotenkinmuunnellaantaisiinä käytetäänlisävarusteita, jotkaeivätole valmistajan hyväksymiä,takuu mitätöidään automaattisesti.Valmistaja ei vastaakoneen väärästäkäytöstätaitoimintaa,asetuksiajahuoltoakoskevienohjeidenlaiminlyömisestä.Takuunalaistahuoltoavoidaansuorittaa ainoastaan,jospyyntöosoitetaanvaltuutettuunhuoltopalveluunjasiihenliitetäänostokuitti.Suosittelemmetarkistamaanvälittömästi tuotteenostonjälkeen,ettäseonehjäjalukemaanhuolellisestikäyttöohjeetennensenkäyttöä. LAINMUKAISET OIKEUDET Tämätakuueikorvaamahdollisialainsäätämiäoikeuksia.

TUOTTEEN KÄYTÖSTÄ POISTAMINEN

Kuntätätuotettaeienäävoidakäyttäätaisemuistasyistäaiotaanhävittää,sitäeivoidaheittäätavallistenjätteidensekaan. Luonnon säästämiseksi ja mahdollisten vaarallisten ympäristövahinkojen välttämiseksi tulee huolehtia tuotteen kierrätyksestä ja hävityksestäviemälläsepaikalliseenjätteidenkeräyspisteeseentaimuuhunvaltuutettuunkeskukseen. Jos epäröit, ota yhteys jätteiden keräyksestä ja hävityksestä vastaavaan viranomaiseen, jolta saat tietoa mahdollisista kierrätystä ja/tairomutustakoskevistavaihtoehdoista. Downloaded from www.Manualslib.com manuals search engine45

kutenterät,kärjetjajyrsimet. Tarkasta vaurioituneet osat Tarkista sähkötyökalu huolellisesti ennen sen uutta käyttöä varmistaaksesi, että se toimii asianmukaisesti ja toteuttaa tehtävänsä. Tarkista liikkuvien osien suuntaus ja esteetön liikkuminen. Tarkista, ettei työkalussa ole rikkoutuneita osia ja että sähkötyökaluonasennettuoikein. Tarkista muut olosuhteet, jotka saattavat vaikuttaa sähkötyökalun toimintaan. Vaurioituneet suojalaitteet ja mahdolliset muut osat tulee korjata tai vaihtaa valtuutetussa huoltokeskuksessa, ellei ohjekirjassa toisinilmoiteta. Pyydä valtuutettua huoltokeskusta vaihtamaan vialliset katkaisimet. Älä käytä sähkötyökalua, jos KÄYNNISTYS/SAMMUTUS- katkaisineikäynnistätaisammutatyökalua. Materiaalientyöstöstäsyntyväpölyonterveydellehaitallista. Käytäpölyltäsuojaavaakasvosuojainta. Käytä työstön aikana aina henkilökohtaisia suojaimia: suojalaseja, -käsineitä, hengityssuojainta, kuulosuojainta, liukastumisenestäviäturvajalkineita. Älä käytä löysiä vaatteita tai koruja ja sido pitkät hiukset välttääksesiniidentarttumisenliikkuviinosiin. Työskenteleainatukevallaalustalla. Kiinnitätyökappaleainatukevastiruuvipuristimella. Pidätyöalueainapuhtaanajajärjestyksessä. Käytä sähkötyökalua aina kummallakin kädelläsi Älä avaa tai muuta sähkötyökalua tai sen varusteita millään tavoin. Äläjätäsähkötyökalujasateeseen.Äläkäytäniitäkosteissatai märissäpaikoissa. Valaisetyöaluehyvin. Älä käytä sähkötyökaluja, jos paikalla on tulipalo- tai räjähdysvaara johtuen palavista materiaaleista, syttyvistä nesteistä,lakasta,maalista,bensiinistäjne.tairäjähdysherkistä kaasuistataipölyistä. Varo lapsia ja kotieläimiä Lapsetjakotieläimettuleepitääpoistyöalueelta. Kaikki sähkötyökalut tulee pitää poissa lasten ulottuvilta. Kun et käytä työkaluja, varastoi ne kuivaan ja lukittuun kaappiin tai tilaan. Käytä oikeaa työkalua Valitsetyöllesopivatyökalu.Äläkäytätyökaluatyöhön,johon sitä ei ole suunniteltu. Älä yritä suorittaa raskaalle työkalulle tarkoitettujatöitäpienillätyökaluilla.Äläkäytätyökalujatöihin, joihinniitäeioletarkoitettu. Älä pakota sähkötyökalua Työkalu tekee työn paremmin ja turvallisemmin nopeudella, jolle seonsuunniteltu. Huolla työkalut aina huolellisesti Pidä leikkaustyökalut terävinä ja puhtaina, jotta ne toimivat paremminjaturvallisemmin. Noudatavoitelu-javarusteidenvaihto-ohjeita. Pidäkahvatkuivina,puhtaina,öljyttöminäjarasvattomina. Varmista, että ilmanvaihtoaukot pysyvät aina puhtaina ja pölyttöminä.Tukkeutuneetilmanvaihtoaukotsaattavataiheuttaa moottorinylikuumenemisenjavaurioitumisen. Jos käytät laitetta korkeassa paikassa, käytä kaiteella ja alalevyllä varustettua telinettä tai nostolavaa varmistaaksesi riittävänvakauden.

SUOJAUDU SÄHKÖISKUILTA

Vältä koskettamasta kehollasi maadoitettuja pintoja (esim. putket,lämpöpatterit,astianpesukoneetjajääkaapit). Sähköjohdot Älävedäjohdostairrottaaksesipistokkeenpistorasiasta. Älä koskaan kanna työkalua sähköjohdosta. Pidä sähköjohto etäällä lämmönlähteistä, öljystä, liuottimista ja terävistä kulmista. Tarkistatyökalunsähköjohtosäännöllisesti.Josseonvaurioitunut, pyydävaihtamaansevaltuutetussahuoltokeskuksessa. Tarkista jatkojohdot säännöllisesti. Jos ne ovat vaurioituneet, vaihdane. ÄLÄ käytä kaksijohtimisia jatkojohtoja tai johtokeloja sähkötyökaluissa, jos ne kulkevat maassa. Käytä aina kolmijohtimisia jatkojohtoja tai johtokeloja, joiden maattojohdin onkytkettymaattonapaan. Avaajatkojohtoainakokonaan. Käytäalle15metrinjatkojohdoissajohtimia,joidenpoikkileikkaus on1,5mm

Käytäyli15metrin,muttaalle40metrinjatkojohdoissajohtimia, joiden poikkileikkaus on 2,5 mm

Suojaa jatkojohto teräviltä esineiltä, kuumuudelta, kosteudelta javedeltä. Tämä sähkötyökalu on kansallisten ja kansainvälisten standardien ja turvallisuusmääräysten mukainen. Ainoastaan ammattitaitoinen henkilö saa korjata sen käyttämällä alkuperäisiä varaosia. Muussa tapauksessa se saattaa olla erittäin vaarallinen käyttäjälle. Downloaded from www.Manualslib.com manuals search engine46

OSAT JA OHJAUSLAITTEET (KUVA 1) KÄYTTÖOHJEET KULMAHIOMAKONEEN OHJAUSLAITTEET (KUVAT 2 JA 3) Katsottaessa hiomakonetta ylhäältä karalukko on vaihdelaatikon edessäkeskellä(kuva2).Kahvankiinnityskohdat(sitävoidaan käyttääsekäoikeallaettävasemmallakädellä)ovatharmaan vaihdelaatikon kummallekin puolella kulmahiomakoneen etuosassa. Harmaan vaihdelaatikon edessä on nuoli, joka osoittaa laikan kiertosuunnan. Käynnistys/sammutuskatkaisin sijaitsee takakahvan alla. Kaada hiomakone kumoon ja etsi laikan säädettävä suojus (kuva 3). Näet voimansiirtoakselin, laikan lukkomutterin ja aluslaatan (ks. laikkojen asennusta koskevakappale). LAIKAN SUOJUKSEN ASENNUS (KUVA 4) HUOM. - Hiomakoneen käytön aikana laikan suojuksen tulee ainaollapaikallaan. Aseta suojus kiinnittimeen ja kiinnitä se kiristämällä 1 Kulmahiomakone 2 Karalukko 3 Aluslaatta 4 Laikan lukkomutteri 5 Suojus

Vasemman-jaoikeanpuoleisenkahvan kiinnityskohdat 7 Käynnistys/sammutuskatkaisin 8 Kahva 9 Kiintoavain LAITEKOHTAISET TYÖTURVALLISUUSOHJEET Huom! Tätä kulmahiomakonetta ei ole tarkoitettu leikkaamiseen. Etukäteen asennettu laikan suojus on tarkoitettu ainoastaan hiomista varten. Jos käyttäjä tarvitsee suojusta leikkuuseen, tulee käyttäjän hankkia erillinen leikkuusuojus. Katkaisusuojus ei kuuluu standardiin tuotepakkaukseen.

ERITYISET HIONTATOIMENPITEITÄ KOSKEVAT

TYÖTURVALLISUUSOHJEET a) Käytä ainoastaan sähkölaitteeseesi suositeltavia hiontakiekkotyyppejäjaniillevartavastensuunniteltujasuojuksia. b) Suojus pitää asettaa kunnollisesti sähkölaitteeseen ja sijoittaa siten, että työturvallisuus saadaan maksimoitua ja että vain pieni osahiontakiekostaonkäyttäjäänpäin. c) Hiontakiekkojasaakäyttäävainsuositeltujatoimenpiteitävarten. d) Käytäainaoikeankokoisiajamuotoisiaehjiähiontakiekkolaippoja valitsemaasihiontakiekkoavarten. e) Äläkäytäsuurempiensähkökoneittenkuluneitahiontakiekkoja.

Huom! Timanttilaikkoja ei missään tapauksessa saa käyttää metallinhiontaan. Hiomalaikat voivat rikkoutua ja niitä täytyy siksi käyttää äärimmäistä varovaisuutta noudattaen. Vahingoittuneiden, väärin asennettujen tai kuluneiden laikkojen käyttö on vaarallista javoiaiheuttaavakaviaonnettomuuksia. Hiomalaikkoja tulee käsitellä ja kuljettaa varovaisesti ja niitä tulee säilyttää siten, että vältetään mekaanista vahinkoa ja kosketusta sellaisten aineiden kanssa, jotka voivat aiheuttaa sidosmateriaalinvahingoittumista. Noudata kaikkia hiomalaikkoja koskevia käyttö- ja turvallisuusohjeita.Josepäröitsopivanhiomalaikanvalinnassa, kysyneuvoavalmistajaltataitoimittajalta. Ennen laikkojen asentamista ja ennen jokaista käyttöä tulee tarkistaa, että niissä ei ole halkeamia, säröjä, kulumia, syöpymiä taimuitavahinkoja,jotkaestävätniidenturvallisenkäytön. Hiomalaikat tulee asentaa noudattamalla niiden käyttöoppaassa olevia ohjeita. Kun hiomalaikat on asennettu, anna laitteen käydä vähän aikaa ja jos havaitset epätavallista ääntä tai liiallista tärinää, laite tulee välittömästi sammuttaa, jotta syy voidaanselvittää. Kaikki suojukset tulee asentaa oikein ja kiinnittää kunnolla. Kulmahiomakonettaeisaakäyttääilmansuojuksia. Käytä suoritettavaa työtä varten tarvittavia henkilökohtaisia suojaimia. Näihin suojaimiin tulee sisältyä sopivat käsineet, kuulonsuojaimet, suojalasit, suojanaamari ja työkengät tai – saappaat,joissaonteräskärki. Käytä ainoastaan suoritettavaan työhön soveltuvia hiomalaikkoja. Väärän tyyppisen laikan käyttö voi aiheuttaa vakaviaonnettomuuksia. Kun käytät hiomalaikkaa, laikan ja työstökappaleen välisen kulmantuleeolla30-40° Ennen kuin asetat kulmahiomakoneen työpöydälle tai maahan, setuleekytkeäpoispäältäjaodottaa,ettälaikkapysähtyy. Kulmahiomakoneita ei saa käyttää olkapäiden korkeuden yläpuolella. Hiomalaikkoja ei saa käyttää korkeammalla nopeudella, kuin laikkoihinonmerkitty. Hiomalaikkoja tulee ainakäyttää niidenollessa kuivia.Veden käyttöonerittäinvaarallistajavoiaiheuttaasähköiskun. Älä käytä määrättyä suurempia, vaan ainoastaan laitteelle sopivankokoisialaikkoja. Laikkaanmerkitynkierrosluvun(kierr./min)(rpm)tuleeainaolla koneenkierroslukua(kierr./min)(rpm)SUUREMPI. Downloaded from www.Manualslib.com manuals search engine47

kuusiokoloruuvi(kuva4). HIOMALAIKKOJEN ASENNUS (KUVAT 3 JA 5) Varmista,ettähiomakoneensähköonkatkaistu.Kaadase kumoon (kuva 3). Etsi karan lukituspainike ja paina sitä. Aseta tapit laikan lukkomutterin reikiin ohessa toimitetulla avaimella. Käännä avainta vastapäivään irrottaaksesi mutterin.Jospoistataluslaatan,asetasetakaisinpaikalleen oikeinpäin.Ks.senoikeaasetuskaraankuvasta5. HUOM. - Olemassa on eri tyyppisiä laikkoja eri käyttötarkoituksiin.Valitsesuoritettavalletyöstöllesopivinlaikka. Tarkista, että aluslaatan tasaiset osat asettuvat asianmukaisesti karaan. Hiomalaikka tulee asettaa hiomakoneeseen, niinettä kirjoitusonylöspäin. UUDEN LAIKAN ASENNUS (KUVAT 6 JA 7) Aseta laikka karaan aluslaatan päälle. Laatassa on kohoreuna.Laikanreiän tuleevastatakohoreunan halkaisijaa asennettaessa laikka keskelle (kuva 6). Asenna lukkomutteri takaisin (kuva 6). Kiristä sormillasi, kunnes laikka on lukittu. Etsi karalukko ja paina sitä alaspäin. Kiristä aluslaattaa myötäpäivään sille tarkoitetulla avaimella (kuva 7), kunnes laikka on lukittu asianmukaisesti. Älä kiristä liikaa. Löysää karalukkoajakaadahiomakonekumoon. Sivukahva voidaan asentaa työkalun kummallekin puolelle (kuva8);varmista,ettäseonkiinnitettyhuolellisesti,muttaälä kiristäliikaa. Kytke hiomakone sopivaan pistorasiaan. Käytä hyväksyttyä jäännösvirtasuojaa (RCD). Ota tarvittaessa yhteys ammattitaitoiseensähköasentajaan.

NOUDATA NÄITÄ OHJEITA TURVALLISUUTESI

VUOKSI Turvallisuussyistä kulmahiomakonetta tulee aina käyttää sille tarkoitetullatyöalueella.Hionnanaikanasyntyykipinöitä,jotka saattavatsytyttäälähelläolevatsyttyvätmateriaalit.Luekaikki turvallisuusmääräyksetennenkulmahiomakoneenkäyttöä.

KÄYNNISTYS/PYSÄYTYS JA TAKAKAHVAN

ASENNON SÄÄTÖ (KUVA 9) Tämä työstöväline on varustettu varmuuslaitteella satunnaisten käynnistystenvaralta.Työstövälineenkäynnistämiseksi: 9.1) Paina ensin pienestä lukituksen poistopainikkeesta (vapauttamattasitä). 9.2) Ja paina sitten tästä isosta painikkeesta kytkeäksesi koneenpäälle. Ensimmäinen painike voidaan vapauttaa silloin, kun käytät kulmahiomakonetta. Vapautaisopainikesammuttaaksesikoneen. On mahdollista kääntää takakahvaa 90° vasempaan tai oikeaansuuntaan.Vedätaaksepäinpysäytyspainiketta(9.3)ja kierrä kahvaa haluttuunsuuntaan.Vapauta pysäytyspainike ja varmistu,ettäseonmennyttäydellisestipaikalleen. Jos laitteesta kuuluu tavallisuudesta poikkeavaa ääntä tai se täriseeliikaa,sammutasevälittömästijakatkaisevirta.Etsisyyt taiotayhteyshuoltokeskukseen. Kuvassa10näytetääntyypillinenhiomatyöstö. HUOM. - Suojus on asetettu, niin että se johtaa kipinät etäälle käyttäjästä.Hiomatyöstöttuleesuorittaa,niinettälaikkaon30°- 40°asteenkulmassatyökappaleeseennähden(kuva11). Tarkista käytön aikana säännöllisesti, että laikan lukkomutteri, sivukahvajasuojusovathyvinkiinni. Muista, että hiottavasta metallista saattaa syntyä hengityselimille haitallisia pölyhiukkasia. Hanki hyväksytty, pölyltä suojaava hengityssuojainjälleenmyyjältä. Älä KOSKAAN upota hiomalaikkaa voiteluaineeseen (vesi mukaan lukien). Kulmahiomakone suorittaa hiomatyöstöt kuivana. Muussa tapauksessa seurauksena saattaa olla hengenvaarallinensähköisku. Suojusvoidaansäätääerityöstötavoille.Kuvassa10näytetään kuinka suojus on säädetty, niin että se johtaa kipinät etäälle käyttäjänsilmistä.Ks.turvallisuusmääräyksistämuuttarvittavat suojalaitteet. Pidäsähköjohtoainahiottavankappaleentakana. Käyttäjään kohdistuva äänenvoimakkuustaso saattaa olla yli 85 dB(A). Tätä varten käyttäjän tulee käyttää asianmukaisia kuulosuojaimia. TEKNISET OMINAISUUDET Jännite 230V-50Hz Moottorin teho 2000W Nopeus kuormittamattomana 6500min

Laikan koko 230mmM14 Äänenpaine LpA93dB(A) Ääniteho LwA104dB(A) Tärinätaso 4,19m/s
