KÄYTTÖOHJE JN750L Nutool

Kuviosaha (Alkuperäisten ohjeiden käännös)

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

Käytettävä kuulosuojaimia, suojalaseja ja hengityksensuojaimia

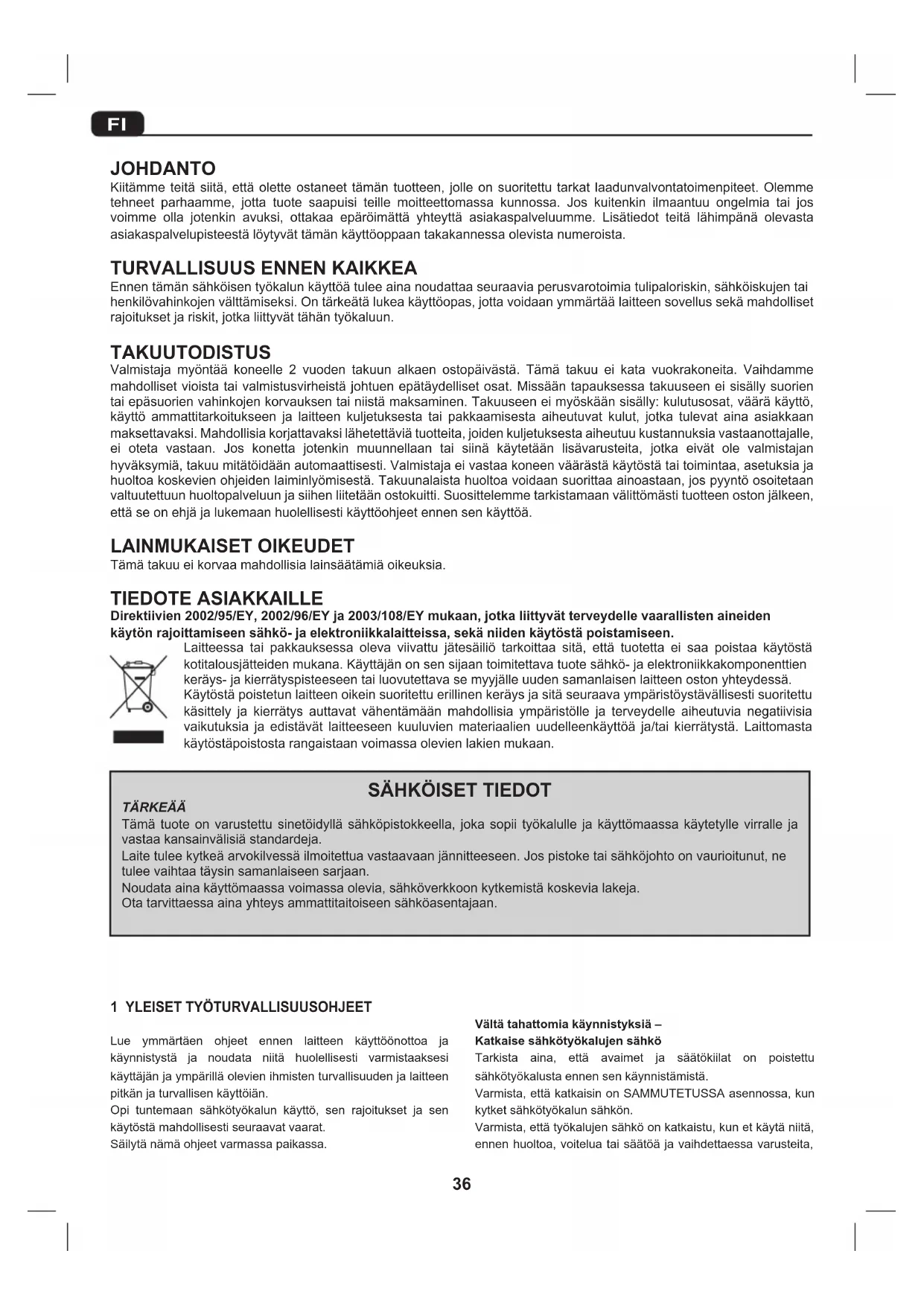

JOHDANTO Kiitämme teitä siitä, että olette ostaneet tämän tuotteen, jolle on suoritettu tarkat laadunvalvontatoimenpiteet. Olemme tehneet parhaamme, jotta tuote saapuisi teille moitteettomassa kunnossa. Jos kuitenkin ilmaantuu ongelmia tai jos voimme olla jotenkin avuksi, ottakaa epäröimättä yhteyttä asiakaspalveluumme. Lisätiedot teitä lähimpänä olevasta asiakaspalvelupisteestä löytyvät tämän käyttöoppaan takakannessa olevista numeroista.

TURVALLISUUS ENNEN KAIKKEA

Ennen tämän sähköisen työkalun käyttöä tulee aina noudattaa seuraavia perusvarotoimia tulipaloriskin, sähköiskujen tai henkilövahinkojen välttämiseksi. On tärkeätä lukea käyttöopas, jotta voidaan ymmärtää laitteen sovellus sekä mahdolliset rajoitukset ja riskit, jotka liittyvät tähän työkaluun. TAKUUTODISTUS Valmistaja myöntää koneelle 2 vuoden takuun alkaen ostopäivästä. Tämä takuu ei kata vuokrakoneita. Vaihdamme mahdolliset vioista tai valmistusvirheistä johtuen epätäydelliset osat. Missään tapauksessa takuuseen ei sisälly suorien tai epäsuorien vahinkojen korvauksen tai niistä maksaminen. Takuuseen ei myöskään sisälly: kulutusosat, väärä käyttö, käyttö ammattitarkoitukseen ja laitteen kuljetuksesta tai pakkaamisesta aiheutuvat kulut, jotka tulevat aina asiakkaan maksettavaksi. Mahdollisia korjattavaksi lähetettäviä tuotteita, joiden kuljetuksesta aiheutuu kustannuksia vastaanottajalle, ei oteta vastaan. Jos konetta jotenkin muunnellaan tai siinä käytetään lisävarusteita, jotka eivät ole valmistajan hyväksymiä, takuu mitätöidään automaattisesti. Valmistaja ei vastaa koneen väärästä käytöstä tai toimintaa, asetuksia ja huoltoa koskevien ohjeiden laiminlyömisestä. Takuunalaista huoltoa voidaan suorittaa ainoastaan, jos pyyntö osoitetaan valtuutettuun huoltopalveluun ja siihen liitetään ostokuitti. Suosittelemme tarkistamaan välittömästi tuotteen oston jälkeen, että se on ehjä ja lukemaan huolellisesti käyttöohjeet ennen sen käyttöä. LAINMUKAISET OIKEUDET Tämä takuu ei korvaa mahdollisia lainsäätämiä oikeuksia. TIEDOTE ASIAKKAILLE Direktiivien 2002/95/EY, 2002/96/EY ja 2003/108/EY mukaan, jotka liittyvät terveydelle vaarallisten aineiden käytön rajoittamiseen sähkö- ja elektroniikkalaitteissa, sekä niiden käytöstä poistamiseen. Laitteessa tai pakkauksessa oleva viivattu jätesäiliö tarkoittaa sitä, että tuotetta ei saa poistaa käytöstä kotitalousjätteidenmukana.Käyttäjänonsensijaantoimitettavatuotesähkö-jaelektroniikkakomponenttien keräys-jakierrätyspisteeseentailuovutettavasemyyjälleuudensamanlaisenlaitteenostonyhteydessä. Käytöstä poistetun laitteen oikein suoritettu erillinen keräys ja sitä seuraava ympäristöystävällisesti suoritettu käsittely ja kierrätys auttavat vähentämään mahdollisia ympäristölle ja terveydelle aiheutuvia negatiivisia vaikutuksia ja edistävät laitteeseen kuuluvien materiaalien uudelleenkäyttöä ja/tai kierrätystä. Laittomasta käytöstäpoistosta rangaistaan voimassa olevien lakien mukaan.

TÄRKEÄÄ Tämä tuote on varustettu sinetöidyllä sähköpistokkeella, joka sopii työkalulle ja käyttömaassa käytetylle virralle ja vastaa kansainvälisiä standardeja. Laitetuleekytkeäarvokilvessäilmoitettuavastaavaanjännitteeseen.Jospistoketaisähköjohtoonvaurioitunut,ne tulee vaihtaa täysin samanlaiseen sarjaan. Noudata aina käyttömaassa voimassa olevia, sähköverkkoon kytkemistä koskevia lakeja. Ota tarvittaessa aina yhteys ammattitaitoiseen sähköasentajaan.

1 YLEISET TYÖTURVALLISUUSOHJEET

Lue ymmärtäen ohjeet ennen laitteen käyttöönottoa ja käynnistystä ja noudata niitä huolellisesti varmistaaksesi käyttäjän ja ympärillä olevien ihmisten turvallisuuden ja laitteen pitkän ja turvallisen käyttöiän. Opi tuntemaan sähkötyökalun käyttö, sen rajoitukset ja sen käytöstä mahdollisesti seuraavat vaarat. Säilytä nämä ohjeet varmassa paikassa. Vältä tahattomia käynnistyksiä – Katkaise sähkötyökalujen sähkö Tarkista aina, että avaimet ja säätökiilat on poistettu sähkötyökalusta ennen sen käynnistämistä. Varmista, että katkaisin on SAMMUTETUSSA asennossa, kun kytket sähkötyökalun sähkön. Varmista, että työkalujen sähkö on katkaistu, kun et käytä niitä, ennen huoltoa, voitelua tai säätöä ja vaihdettaessa varusteita,37

kuten terät, kärjet ja jyrsimet. Tarkasta vaurioituneet osat Tarkista sähkötyökalu huolellisesti ennen sen uutta käyttöä varmistaaksesi, että se toimii asianmukaisesti ja toteuttaa tehtävänsä. Tarkista liikkuvien osien suuntaus ja esteetön liikkuminen. Tarkista, ettei työkalussa ole rikkoutuneita osia ja että sähkötyökalu on asennettu oikein. Tarkista muut olosuhteet, jotka saattavat vaikuttaa sähkötyökalun toimintaan. Vaurioituneet suojalaitteet ja mahdolliset muut osat tulee korjata tai vaihtaa valtuutetussa huoltokeskuksessa, ellei ohjekirjassa toisin ilmoiteta. Pyydä valtuutettua huoltokeskusta vaihtamaan vialliset katkaisimet. Älä käytä sähkötyökalua, jos KÄYNNISTYS/SAMMUTUS- katkaisin ei käynnistä tai sammuta työkalua. Materiaalien työstöstä syntyvä pöly on terveydelle haitallista. Käytä pölyltä suojaavaa kasvosuojainta. Käytä työstön aikana aina henkilökohtaisia suojaimia: suojalaseja, -käsineitä, hengityssuojainta, kuulosuojainta, liukastumisen estäviä turvajalkineita. Älä käytä löysiä vaatteita tai koruja ja sido pitkät hiukset välttääksesi niiden tarttumisen liikkuviin osiin. Työskentele aina tukevalla alustalla. Kiinnitä työkappale aina tukevasti ruuvipuristimella. Pidä työalue aina puhtaana ja järjestyksessä. Käytä sähkötyökalua aina kummallakin kädelläsi Älä avaa tai muuta sähkötyökalua tai sen varusteita millään tavoin. Älä jätä sähkötyökaluja sateeseen. Älä käytä niitä kosteissa tai märissä paikoissa. Valaise työalue hyvin. Älä käytä sähkötyökaluja, jos paikalla on tulipalo- tai räjähdysvaara johtuen palavista materiaaleista, syttyvistä nesteistä, lakasta, maalista, bensiinistä jne. tai räjähdysherkistä kaasuista tai pölyistä. Varo lapsia ja kotieläimiä Lapset ja kotieläimet tulee pitää pois työalueelta. Kaikki sähkötyökalut tulee pitää poissa lasten ulottuvilta. Kun et käytä työkaluja, varastoi ne kuivaan ja lukittuun kaappiin tai tilaan. Käytä oikeaa työkalua Valitse työlle sopiva työkalu. Älä käytä työkalua työhön, johon sitä ei ole suunniteltu. Älä yritä suorittaa raskaalle työkalulle tarkoitettuja töitä pienillä työkaluilla. Älä käytä työkaluja töihin, joihin niitä ei ole tarkoitettu. Älä pakota sähkötyökalua Työkalu tekee työn paremmin ja turvallisemmin nopeudella, jolle se on suunniteltu. Huolla työkalut aina huolellisesti Pidä leikkaustyökalut terävinä ja puhtaina, jotta ne toimivat paremmin ja turvallisemmin. Noudatavoitelu-javarusteidenvaihto-ohjeita. Pidä kahvat kuivina, puhtaina, öljyttöminä ja rasvattomina. Varmista, että ilmanvaihtoaukot pysyvät aina puhtaina ja pölyttöminä. Tukkeutuneet ilmanvaihtoaukot saattavat aiheuttaa moottorin ylikuumenemisen ja vaurioitumisen. Jos käytät laitetta korkeassa paikassa, käytä kaiteella ja alalevyllä varustettua telinettä tai nostolavaa varmistaaksesi riittävän vakauden.

SUOJAUDU SÄHKÖISKUILTA

Vältä koskettamasta kehollasi maadoitettuja pintoja (esim. putket, lämpöpatterit, astianpesukoneet ja jääkaapit). Sähköjohdot Älä vedä johdosta irrottaaksesi pistokkeen pistorasiasta. Älä koskaan kanna työkalua sähköjohdosta. Pidä sähköjohto etäällä lämmönlähteistä, öljystä, liuottimista ja terävistä kulmista. Tarkistatyökalunsähköjohtosäännöllisesti.Josseonvaurioitunut, pyydä vaihtamaan se valtuutetussa huoltokeskuksessa. Tarkista jatkojohdot säännöllisesti. Jos ne ovat vaurioituneet, vaihda ne. ÄLÄ käytä kaksijohtimisia jatkojohtoja tai johtokeloja sähkötyökaluissa, jos ne kulkevat maassa. Käytä aina kolmijohtimisia jatkojohtoja tai johtokeloja, joiden maattojohdin on kytketty maattonapaan. Avaa jatkojohto aina kokonaan. Käytä alle 15 metrin jatkojohdoissa johtimia, joiden poikkileikkaus on 1,5 mm

Käytä yli 15 metrin, mutta alle 40 metrin jatkojohdoissa johtimia, joiden poikkileikkaus on 2,5 mm

Suojaa jatkojohto teräviltä esineiltä, kuumuudelta, kosteudelta ja vedeltä. Tämä sähkötyökalu on kansallisten ja kansainvälisten standardien ja turvallisuusmääräysten mukainen. Ainoastaan ammattitaitoinen henkilö saa korjata sen käyttämällä alkuperäisiä varaosia. Muussa tapauksessa se saattaa olla erittäin vaarallinen käyttäjälle.FI

2 LAITEKOHTAISET TURVAOHJEET Pidä kuviosahasi aina puhtaana ja vapaana öljystä ja rasvasta. Älä käytä syövyttäviä puhdistusaineita puhdistaessasi muovikoteloa. Pidä kotelossa olevat moottorin ilmareiät aina puhtaina liasta, pölystä ja muista tukkeumia aiheuttavista hiukkasista. Käytä vain suositeltuja teriä. Älä koskaan yritä käyttää sahaa muuhun kuin sen alkuperäiseen käyttötarkoitukseen. Käyttäessäsi sahaa pidä se aina liitettynä imuriin. MDF-elementtilaudoistairtoaavaarallistapölyä,jotaeisaa hengittää. Käytä aina pölyä vastaan tarkoitettua hengityssuojainta sekä näkösuojaimia. Älä koskaan päästä sahaa tai johtoja kosketuksiin veden kanssa. Älä käytä sahaa vedessä, älä upota terää veteen – tästä seuraa kuolettava sähköisku. Joskäytätjatkojohtoa,kelaasekokonaanauki.Jatkojohdon metallilangan halkaisijan tulee olla vähintään 1mm2. Tarvittaessa pyydä neuvoa pätevältä sähköasentajalta. Kiinnitä työkappale työpenkkiin siten, että voit käyttää molempia käsiä laitteen ohjaamiseen. Jotta välttäisit sahan osumisen nauloihin, tarkista huolellisesti työkappale ja poista kaikki naulat ennen sahan käyttöön ottoa. Älä yritä sahata työkappaleita, jotka ylittävät sahan suorituskyvyn. Ennen kuin aloitat sahaamisen, tarkista että työkappaleen alla on riittävästi vapaata tilaa. Näin vältät sahan osumisen lattiaan, pöytään ym. Ota sahasta tukeva ote. Tarkista ennen kuin käynnistät sahan, ettei työkappale kosketa sahaa. Älä koskaan kosketa liikkuvaa terää käsin. Tarkista mahdollisten sähkökaapeleiden sijainti ennen kuin käytät sahaa seinän tai seinäpaneelin sahaamiseen. Älä irrota sahaa työkappaleesta ennen kuin terä on kokonaan pysähtynyt. Älä koske sahan terään käytön jälkeen, se on hyvin kuuma. Pidä sahan sähköjohto kaukana terästä. Jos mahdollista, kiinnitä johto johonkin tasoon ennen kuin aloitat sahaamisen. Älä pane kättäsi työkappaleen alle. 3 OSAT JA OHJAIMET (KUVA 1) 1 On/Off-katkaisin 2 kytkin, jota painamalla laite pysyy jatkuvassa toiminnassa 3 kädensija 4 tyyppikilpi 5 alusta 6 terän suojain 7 terän pyörittimen ohjain 8 kuusiokoloavain 9 heilurinsäädin(NJ750L) 10 nopeuden säädin 11 pölynpoistoaukko 12 soviteosapölynpoistoavarten(NJ750L) 13 kulma-asteikko 14 laser-osa(NJ750L) 4 KÄYTTÖ Tässä laitteessa on kytkin, joka pitää laitteen jatkuvassa toiminnassa. Paina ON/OFF-katkaisinta käynnistääksesi laitteen. Kun laite käynnistyy, paina kädensijan toisella puolella sijaitsevaa jatkuvan toiminnan kytkintä ja päästä sittenirtiON/OFF-katkaisimesta(kuva2). Näin laite pysyy jatkuvassa toiminnassa ilman ON/OFF- katkaisimen jatkuvaa painamista. Kun haluat sammuttaa laitteen, paina hetki ON/OFF- katkaisinta ja päästä siitä sitten irti. Paina laite tukevasti työkappaletta vasten ja työnnä hitaasti eteenpäin antaen terän leikata vapaasti. Laitteen työntäminen kovemmalla paineella ei nopeuta leikkaamista. Tärkeää! Jos et pidä sahan alustaa tukevasti kiinni työkappaleessa, terä jumiutuu ja menee rikki.

ELEKTRONINEN NOPEUDENHALLINTA Moottorin nopeutta hallitaan elektronisesti peukalopyörää (kuva 3) pyörittämällä. 6 LEIKKAUSKULMA Leikkauskulman asettaminen johonkin ennalta määritellyistä kulmista 15°, 30° tai 45°: Irrota kaksi kuusioruuvia (kuva 4), jotka sijaitsevat laitteen pohjapuolella, varustukseen kuuluvalla kuusiokoloavaimella. Nosta hiukan alustaa asettaaksesi sen johonkin astetaulukossa (kuva 5) määritellyistä kulmista. Lopuksi kiristä uudelleen kuusioruuvit. 7 HEILURILIIKE (NJ750L) Tämän kuviosahan varustukseen kuuluu säädettävä heiluriliikettä hallitseva pyörä. Pyörä liikkuu edestakaisin ja saa näin terän leikkaamaan heilurimaisella liikkeellä. Kun säätövipua liikutetaan tasosta 0 kohti tasoa 3, heiluriliike voimistuu (kuva 6).

(NJ480) Asentaaksesi terän irrota kaksi kuusioruuvia (kuva 7) laitteen etupuolella sijaitsevan suojaimen läpi. Laske terä sille määrättyyn uraan niin, että terän hampaat osoittavat eteenpäin. Kiristä kuusioruuvit varustukseen kuuluvalla kuusiokoloavaimella. (NJ750L) Asentaaksesi terän paina vivusta (kuva 8); laske terä sille määrättyyn uraan niin, että terän hampaat osoittavat eteenpäin. Päästä irti vivusta.

Tämän kuviosahan varustukseen kuuluu pistinliittimellinen soviteosa pölynpoistoa varten (kuva 9). Osan voi liittää imuriin tai muuhun pölynpoistolaitteeseen. Sovittaaksesi soviteosan kuviosahaan, liitä O-muotoinen kumirengas soviteosan pienempään halkaisijaan ja kiinnitä se sahan takaosassa sijaitsevaan pölynpoistoaukkoon. Työnnä loppuun asti ja kierrä, jotta pistinkorvakkeet asettuisivat paikoilleen.39

Metallin leikkaaminen Metallia leikatessa täytyy käyttää sopivaa jäähdytys- tai leikkausöljyä. Pirskota öljyä tasaisin väliajoin joko terälle tai työkappaleen pinnalle vähentääksesi terän kulumista. !Huomio! Älä upota sahaa veteen äläkä anna jäähdytysaineen päästä koteloon. Tästä voi seurata kuolettava sähköisku. Ympyrän leikkaaminen Kun aloitat leikkaamisen työkappaleen keskustasta, poraa halkaisijaltaan 12mm levyinen reikä varmistaaksesi, että terälle riittää tarpeeksi vapaata tilaa. Suositus Kun leikkaat materiaaleja, jotka ovat koristeellisesti viimeisteltyjä tai kiillotettuja, suojaa joko kuviosahan alusta tai leikattavan materiaalin pinta maskiteipillä tai mulla sopivalla teipillä, jotta materiaali ei naarmuuntuisi. Laserin käyttöturvallisuus Laitteen varusteena olevassa laserosoittimessa on käytetty toisen turvallisuusluokan lasersädettä, jonka suurin antotehoon1,5mW635-670nmaallonpituudella.Tämän luokan laserit eivät ole vaarallisia näölle, mutta kuitenkin pitkä katsominen lasersäteeseen voi aiheuttaa lyhytaikaisen näön menetyksen. VAROITUS! Ei saa katsoa välittömästi lasersäteeseen. Laserin käytössä ja huollossa on noudatettava tämän käyttöohjeen määräyksiä. Ei missään tapauksessa saa suunnata tietoisesti lasersädettä muihin henkilöihin. On aina varmistettava, että lasersäde on suunnattu jiirisahan kääntöpöytään kiinnitettyyn käsiteltävään kappaleeseen. Ei missään tapauksessa saa suunnata lasersädettä kirkkaisiin ja heijastaviin pintoihin, koska se voi heijastua takaisin laitteen käyttäjään suuntaan. Ei saa vaihtaa laseryksikköä muuntyyppiseen laseriin. Ei saa virittää laseryksikköä paitsi säätötoimenpiteitä. Ei saa virittää laseryksikköä säätötoimenpiteitä lukuun ottamatta. Ainoastaan valtuutettu huoltoliike saa suorittaa laserosoittimen korjauksia. 10 TEKNINEN ERITTELY NJ480 NJ750L Jännite 230 V ~ 50 Hz 230 V ~ 50 Hz Moottori 480 W 750W Vapaa pyörimisnopeus 0-3000min

rakenneteräslevy: 4.42 m/s

Paino 1,6 kg 2,02 kg Leikkauskyky Puu 60 mm 80 mmGR
