JN750L - Scie Nutool - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse
Marque	Nutool
Modèle	JN750L
Tension	230 V ~ 50 Hz
Puissance	750 W
Régime à vide	0 - 3100 min⁻¹
Angles de coupe	15°, 30°, 45°
Capacité de coupe max (bois)	80 mm
Poids	2,02 kg
Niveau de pression sonore (LpA)	91 dB(A)
Niveau de puissance sonore (LWA)	102 dB(A)
Vibration (bois)	5,84 m/s²
Vibration (tôle acier doux)	4,42 m/s²
Fonction pendulaire	Oui, réglable de 0 à 3
Guide laser	Laser classe 2, 1,5 mW, 635-670 nm
Réglage électronique de vitesse	Oui, moleté
Système d'aspiration des poussières	Adaptateur avec raccord à baïonnette
Interrupteur	On/Off avec verrouillage continu
Plaque de base	Inclinable pour coupes en angle
Garantie	2 ans

FOIRE AUX QUESTIONS - JN750L Nutool

Comment changer la lame de la scie sauteuse JN750L ?

Pour changer la lame, appuyez sur le bloc de la lame situé sur le dessus de l'outil. Faites glisser la lame dans la fente de positionnement avec les dents dirigées vers l'avant, puis relâchez le bloc pour la verrouiller. Assurez-vous que la lame est bien fixée avant utilisation.

Comment régler le mouvement pendulaire sur le modèle NJ750L ?

Le réglage du mouvement pendulaire s'effectue à l'aide d'un levier (repère 9 sur la figure). Déplacez le levier de la position 0 (aucun mouvement pendulaire) à 3 (mouvement pendulaire maximal). Plus le mouvement pendulaire est important, plus la coupe est rapide, mais moins elle est précise.

Le guide laser est-il dangereux pour les yeux ?

Le guide laser est de classe 2 avec une puissance maximale de 1,5 mW. Il n'est pas dangereux en temps normal, mais il est interdit de fixer directement le faisceau. Évitez de diriger le laser vers les yeux d'une personne ou vers une surface réfléchissante.

Comment utiliser l'adaptateur d'aspiration des poussières ?

Montez l'adaptateur en enfilant le joint torique en caoutchouc sur le petit diamètre de l'adaptateur, puis insérez-le sur la prise d'aspiration à l'arrière de l'outil. Poussez à fond et tournez pour l'enclencher sur les parties saillantes du raccord à baïonnette. Branchez ensuite un aspirateur.

Puis-je couper du métal avec cette scie sauteuse ?

Oui, vous pouvez couper du métal. Il est recommandé d'utiliser une lame adaptée et un liquide de refroidissement ou de coupe. Pulvérisez régulièrement du lubrifiant sur la lame ou la pièce pour réduire l'usure. N'immergez jamais la scie dans l'eau.

Comment régler l'angle de coupe ?

Desserrez les deux vis hexagonales sous la plaque de base à l'aide de la clé fournie. Soulevez légèrement la plaque de base et faites-la glisser sur l'angle souhaité (15°, 30° ou 45°) indiqué sur l'échelle graduée. Resserrez les vis.

Quelle est la vitesse de coupe recommandée pour différents matériaux ?

La vitesse se règle électroniquement à l'aide du moleté (repère 10). Pour le bois, utilisez une vitesse élevée ; pour le métal, une vitesse plus faible. Adaptez la vitesse en fonction du matériau et de l'épaisseur pour une coupe nette.

Comment entretenir la scie sauteuse ?

Gardez la scie propre et sans huile ni graisse. Nettoyez régulièrement les orifices de ventilation du moteur pour éviter la surchauffe. Utilisez un aspirateur pour les poussières. Ne pas utiliser de produits agressifs sur les parties en plastique.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de sécurité, un masque anti-poussières et une protection auditive. Travaillez sur une surface stable, fixez la pièce avec un étau ou des serre-joints. Ne portez pas de vêtements flottants, attachez les cheveux longs. Débranchez l'outil avant tout entretien.

Que faire si la scie ne démarre pas ?

Vérifiez que l'interrupteur est bien enfoncé et que le verrouillage continu n'est pas activé par erreur. Assurez-vous que la prise secteur fonctionne et que le câble n'est pas endommagé. Si le problème persiste, contactez un service d'entretien autorisé.

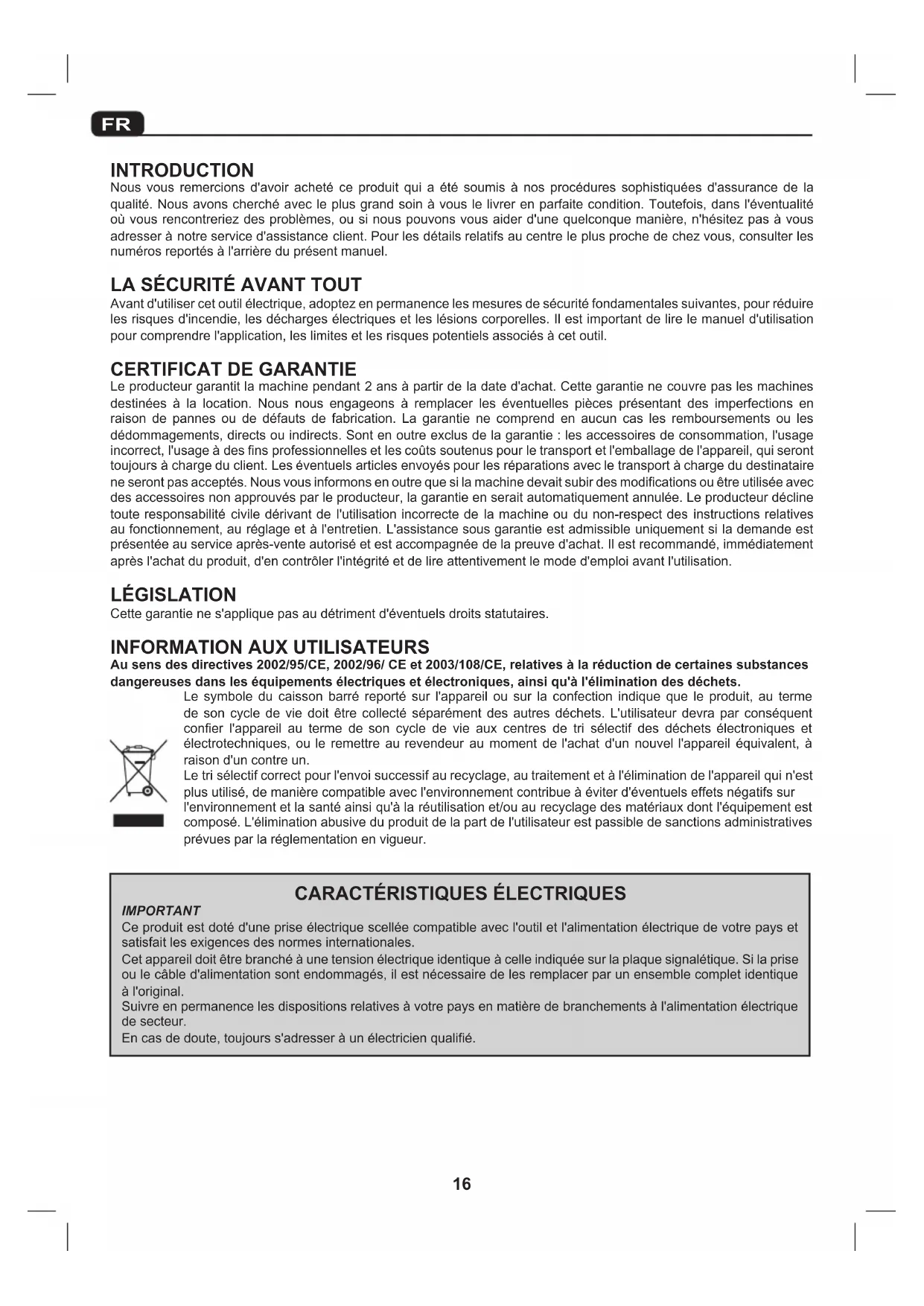

MODE D'EMPLOI JN750L Nutool

Nous vous remercions d'avoir acheté ce produit qui a ete soumis à nos procedures sophistiques d'assurance de la qualite. Nous avons cherche avec le plus grand soin à vous le livrer en parfaite condition. Toutefois, dans l'eventualite ou vous rencontres des problemes, ou si nous pouvons vous aider d'une quelconque maniere, n'hesitez pas à vous adresser à notre service d'assistance client. Pour les details relatifs au centre le plus proche de chez vous, consulter les numeros reportés à l'arriere du present manuel.

LA SÉCURITÉ AVANT TOUT

Avant d'utiliser cet outil electrique, adoptez en permanence les mesures de sécurité fondamentales suivantes, pour réduire les risques d'incendie, les décharges electriques et les lésions corporelles. Il est important de dire le manuel d'utilisation pour comprendre l'application, les limites et les risques potentiels associés à cet outil.

CERTIFICAT DE GARANTIE

Le producteur garantit la machine pendant 2 ans à partir de la date d'achat. Cette garantie ne couvre pas les machines destinées à la location. Nous nous engage ons a remplacer les eventuelles pieces presentant des imperfections en raison de pannes ou de defaults de fabrication. La garantie ne comprend en aucun cas les remboursements ou les dédommagements, directs ou indirects. Sont en outre exclus de la garantie : les accessoires de consommation, l'usage incorrect, l'usage a des fins professionnelles et les coûts soutenus pour le transport et l'emballage de l'appareil, qui seront toujours a charge du client. Les éventuels articles envoyés pour les réparations avec le transport a charge du destinataires ne seront pas acceptés. Nous vous informons en outre que si la machine avait subir des modifications ou est utilisée avec des accessoires non approuvés par le producteur, la garantie en serait automatiquement annulée. Le producteur decline toute responsabilité civile derivant de l'utilisation incorrecte de la machine ou du non-respect des instructions relatives au fonctionnement, au réglage et a l'entretien. L'assistance sous garantie est admissible uniquement si la demande est presentee au service après-vente autorisé et est accompagnée de la preuve d'achat. Il est commandé, immidiatement après l'achat du produit, d'en contrôle l'integrité et de dire attentivement le mode d'emploi avant l'utilisation.

LEGISLATION

Cette garantie ne s'applique pas au détriment d'eventuels droits statutaires.

INFORMATION AUX UTILISATEURS

Au sens des directives 2002/95/CE, 2002/96/ CE et 2003/108/CE, relatives à la réduction de certaines substances dangereuses dans les équipements électriques et Electroniques, ainsi qu'à l'élimination des déchets.

Le symbole du caisson barre reporte sur l'appareil ou sur la confection indique que le produit, au terme de son cycle de vie doit ettre collecte serepartment des autres dechets. L'utilisateur devra par consequent confier I'appareil au terme de son cycle de vie aux centres de tri seleictif des dechets electroniques et electrotechniques, ou le remetre au revendeur au moment de I'achat d'un nouvel I'appareil équivalent, a raison d'un contre un. Le tri selectif correct pour I'envoi successif au recyclage, au traitement et à I'elimination de I'appareil qui n'est plus utilisé, de maniere compatible avec I'environnement contribue a eviter d'eventuels effets négatifs sur I'environnement et la santé ainsi qu'a la reutilisation et/ou au recyclage des materiaux dont I'equipement est compose. L'élimination abusive du produit de la part de I'utilisateur est passible de sanctions administratives prévues par la reglementation en vigueur.

CHARACTERISTIQUES ELECTRIQUES

IMPORTANT

Ce produit est doté d'une prise électrique scellede compatible avec l'outil et l'alimentation électrique de votre pays et satisfait les exigences des normes internationales.

Cet appeareil doit etre branché a une tension electrique identique a celle indiquee sur la plaque signaletique. Si la prise ou le cable d'alimentation sont endommagés, il est necessaire de les remplacer par un ensemble complet identique à l'original.

Suivre en permanence les dispositions relatives à votre pays en matière de branchements à l'alimentation électrique de secteur.

En cas de doute, toujours s'adresser à un électricien qualifié.

1 INSTRUCTIONS GENÉRALES DE SECURITÉ

Avant d'actionner l'appareil, il est important de dire, comprendre et observer attentivement les prsentes instructions, pour garantir la sécurité de l'opérateur et des personnes prsentées ainsi que la longevite en toute sécurité de la machine. Apprendre à utiliser l'outil élec limites d'utilisation et les risques potentiels pouvant en découler. Conserver les prsentes instructions en pour les futures consultations.

Éviter les démarrages intempestifs - Débrancher les outils électriques

Toujours contrôle que les clés et les clés de réglage soient
retirées de l'outil électricque avant de lemettre en marche.
S'assurer que I'interrupteur soit en position ARRET avant de
brancher l'outil électricque au secteur.
S'assurer que les outils électricques soient débranchés du
secteur lorsquils ne sont pas utilisés, avant I'entretien,
la lubrification ou le réglage et lors du remplacement des
accessoires tels que lames, mèches et fraises.

Inspector les parties endommagées

Avant d'utiliser ultérieurement l'outil, celui-ci est a contrôler attentivement afin de s'assurer qu'il fonctionne correctement et conformément à l'utilisation pour laquelle il est destiné. Contrôler l'alignement correct des pieces en mouvement, s'assurer qu'elles ne soient bloquées, contrôler la présence eventuelle de composants cassés et que l'outil soit convenablement monté. Vérifier toute autre condition pouvant influencer le fonctionnement de l'outil.

Une protection ou toute autre partie de l'util endommagée, doit être réparée ou remplacee par un service d'entretien autorisé sauf indications contraires containes dans le present manuel d'utilisation.

Tout interrupteur ne fonctionnant pas correctement est à remplaner par un service d'entretien autorisé.

Ne pas utiliser l'outil electrique si l'interrupteur MARCHE/ ARRET n'allume et n'eteint pas l'outil.

La poussière produit au cours de la coupe des matériaux est mauvaise pour la santé.

Il est recommandé de porter un masque anti-poussières.
Durant l'exécution des travaux, toujours utiliser les dispositifs de protection individuels: lunettes de sécurité, gants, masque, protection de l'ouie, chaussures de sécurité et antidérapantes.
Ne pas porter de vêtements ou bijouterie flottante et attacher les cheveux longs de manière à évier qu'ils ne soient entrainés dans les organes en mouvement.

Toujours travailler sur des bases stables. Toutjours bloquer solidement la piece à travailler à l'aide d'un etau ou de serre-joints.

Tenir en permanence la zone de travail propre et rangée.
Manoeuvrer l'outil électrique à deux mains.

Ne pas ouvrir ou modifier d'une quelconque maniere l'outil ou ses accessoires.

Ne pas exposer les outils électriques à la pluie, ou les utiliser en situations où ils risquent d'être mouillés ou de s'humidifier.

Travailler dans un espace de travail bien éclairé.
Ne pas utiliser les outils ELECTriques dans les zones représentant un risque d'explosion ou d'incendie du à des materiaux combustibles, des liquides inflammables, des vernis, des peintures, de l'essence, etc. des gaz ou poudres inflammables de nature explosive.

Faire attention aux enfants et aux animaux domestiques Les enfants et les animaux domestiques doivent rester hors de la zone de travail.

Tous les outils electriques doivent etre tenus hors de la

portée des enfants. Lorsquils ne sont pas utilisés, Replacement les outils électriques dans une armoire ou une salle sèche et fermée à clé.

Utiliser le bon outil

Choisir l'outil adapte au type de travail.
Ne pas utiliser un outil pour un travail pour lequel il n'a pas eté concu.

Ne pas fester un outil de petite dimension pour effectuer le travail d'un outil pour gross travaux. Ne pas utiliser les outils à des fins pour lesquelles ils ne sont pas destinés.

Ne pas forcer l'outil electrique

L'outil offrira deicieles prestations, plus sures et un
meilleur fonctionnement si utilise a la vitesse pour laquelle il a ete concu.

Toujours effectuer un entretien minutieux des outils

Tenir les outils de coupe affués et propres afin d'obtenir deGXmeilleures prestations et plus sures.

Observer les instructions de lubrification et de remplacement des accessoires. Tenir les poignées sèches, propres et sans huile ouGRAISE.

S'assurer que les orifices de ventilation restent en permanence propres et soient depourvus de poussiere. Les orifices de ventilation bloqués peuvent provoquer la surchauffe et l'endommagement du moteur. Si l'appareil est utilisé pour travailler à une certaine hauteur, utiliser un échafaudage doté de barrière et de plinthe ou un échafaudage à plateforme, de manière à garantir la stabilité.

PROTECTION CONTRES LES DÉCHARGES ÉLECTRIQUES

Éviter le contact du corps avec les surfaces mises à la terre ou à la masse (par exemple tuyauteries, radiateurs, lavevaisselles et réfrigerateurs).

Cables d'alimentation

Ne pas tirer le cable d'alimentation pour le débrancher de la prise d'alimentation de secteur.

Ne jamais transporter l'outil électrique en le tenant par le cable d'alimentation. Tener le cable d'alimentation à distance des sources de chaleur, de l'huile, des solvants et des angles aigus.

Inspector périodiquement le cable d'alimentation de l'outil et, si endommage, le faire replacer par un service d'entretien autorisé. Examiner périodiquement les cables de rallonge et les replacer si endommages.

NE PAS utilise de cables ou bobines de rallonge à deux conducteurs pour les outils électriques avec un conducteur de terre. Utiliser en permanence un cable ou une bobine de rallonge à trois conducteurs avec le fil de terre branché à la terre. Toujours dérouler entièrement l'eventuel cable de rallonge.

Pour les cables de rallonge jusqu'à 15 metres, utiliser des conducteurs à section transversale de 1.5mm^2

Pour les cables de rallonge supérieurs à 15 metres, mais inférieurs à 40 metres, utiliser des conducteurs à section transversale de 2,5mm^2

Protégier les câbles de rallonge des objets tranchants, de la chaleur excessive et de l'exposition à l'humidité ou à l'eau.

Important!

Cet outil électrique satisfait les reglementations nationales et internationales et les exigences de sécurité. Les réparations sont à effectuer par le personnel qualifié exclusivement, à l'aide de pieces de rechange d'origine. À défaut de quoi en découle un grand risque pour l'utilisateur.

2 INSTRUCTIONS SPECIFIQUES DE SECURITE

Tenir en permanence la scie sauteuse propre et depourvue d'huile et graisse. Ne pas utiliser de produits agressifs pour nettoyer les parties en plastiques de l'outil.

Libérer en permanence les orifices de ventilation du moteur de la saleté, la poussière et autres obstructions.

Utiliser uniquement les lames recommandées. Ne jamais essayer d'adapter et d'utiliser la machine pour un usage pour lequel elle n'est pas destinée.

Toujours utiliser un aspirateur branché à la prise d'extraction de la poussière.

Les panneaux en MDF rependant une poussière dangereuse ne devant être aspirée.

Toujours porter un masque anti-poussières et une protection des yeux approvés.

L'eau ne doit jamais entraire en contact avec la machine ou avec le cable d'alimentation électrique.

Ne pas utiliser la scie sauteuse pour couper exemple en immergeant la lame dans l'eau. L'opérateur subirait une décharge électrique mortelle.

Lorsque I'on utilise un rallonge, la dérouler entièrement (le diamètre minimum du cable de rallonge doit être de 1mm^2

En cas de doute, consulter un électricien qualifié. Fixer la pièce à travailler sur un banc adapté, qui permettra d'actionner l'util électrique des deux mains.

Ne pas couper la pièce à travailler lorsque ses dimensions dépasseant la capacité de la scie.

Avant de commencer à couper, contrôle que l'emploi dispose en-dessous de l'espace suffisant, d'empêcher que la scie de touche le sol, la table etc.

Ne jamais toucher la lame en mouvement avec la main.

Contrôler la position d'eventuels cables électriques avant de couper les cloisons ou les panneaux d'un mur.

Ne pas-retirer la scie de la piece à travailler tant que la lamen est pas totalement arrêtée.

Ne pas toucher la lame de la scie immédiatement après l'actionnement car elle sera très chaude.

Tenir le cable de la scie sauteuse à distance de la lame. Si possible, le bloquer avant de commencer à couper.

Ne pasmettrelesmains sousla pièceà travailler.

3 COMPOSANTS ET COMMANDES (FIG.1)

1 Interrupteur On/Off
2 Bouton de fonctionnement continu
3 Poignée
4 Plaque signalétique
5 Plaque de base
6 Pare-lame
7 Guide-lame a rouleaux
8 Clé Allen
9 Réglage du mouvement pendulaire (NJ750L)
10 Réglage de la vitesse
11 Prise d'aspiration de la poussière
12 Adaptateur pour aspiration de la poussière (NJ750L)
13 Echelle graduée
14 Unité laser (NJ750L)

4 FONCTIONNEMENT

Cet outil est muni d'un « interrupteur de fonctionnement continu ». Pourmettre l'appareil en marche,appuyer sur I'interrupteur On/Off. Une fois mis en marche, appuyer sur I'interrupteur de fonctionnement continu situé à cote poignée et relacher I'interrupteur. La scie fonctionne ainsi en continu sans devoir tener I'interrupteur enfoncé.

Pour l'arrêt, appuyer brievement sur l'interrupteur puis le relâcher.

Appliquer fermement la scie contre la pierce à travailler et la pousser lentement vers l'avant en laissant la lame exécuter librement la coupe. L'augmentation de la pression exerçée sur la scie n'augmente pas la vitesse de coupe.

Attention!

Si la base de la scie n'est pas tenue fermement contre la pièce à travailler, la lame se coince et se brise.

5 RÉGLAGE ÉLECTRONIQUE DE LA VITESSE

La vitesse du moteur se reglelectroniquement, en tournant la mofte (FR3).

6 COUPE ANGULAIRE

Pour régler l'angle de coupe sur l'une des valeurs prédéfinie, soit à 15^ , 30^ ou 45^ , desserrer les deux vis hexagonales (Photo 4) sur la partie inférieure de l'outil à l'aide de la clé fournie.

Soulever légèrement la plaque de base jusqu'à ce qu'il soit possible de la déplacer sur l'un des angles prédéfinis sur l'échelle graduée (Photo 5).

Serrer enfin à nouveau les vis hexagonales.

7 FONCTIONNEMENT PENDULAIRE (NJ750L)

La scie sauteuse est munie d'un roulement régliable à action pendulaire. Ce roulement se déplace d'avant en arrêté de manière telle que la lame coupe par mouvement pendulaire. À mesure que le levier de réglage est déplaced de la position 0 à 3, il augmente le mouvement pendulaire (Photo 6).

8 MONTAGE DE LA LAME (NJ480)

Pour monter la lame, desserrer les deux vis à six pans creux (Photo 7) à travers la protection sur la partie avant de la scie.

Faire glisser la lame dans la fente de positionnement avec les dont dirigeées vers l'avant puis serrer les vis à l'aide de la clé fournie.

(NJ750L)

Appuyer sur le bloc de la lame (Fig. 8); Faire glisser la lame dans la fente de positionnement avec les dents dirigées vers l'avant, relâcher le bloc de la lame.

9 ADAPTATEUR D'ASPIRATION DE POUSSIÈRE

Cette scie sauteuse est dotée d'un adaptateur d'aspiration de poussière avec un raccord à baionnette (fig. 9) pouvant être branché à un aspirateur ou un dispositif d'extraction approprié. Pour monter l'adaptateur, en filer le joint torique en caoutchouc sur le côte de l'adaptateur de plus petit diamètre et l'instructor sur la prise d'aspiration à l'arrête de l'outil. Pousser à fond et tourner afin qu'il s'enclenché sur les parties saillantes du raccord à baionnette.

Coupe de métaux

Lors de la coupe de métaux, utiliser un liquide de refroidissement ou de coupe approprié. À intervalles réguliers, durant la coupe, pulveriser le lubrifiant sur la lame ou sur la pierce à travailler pour réduire la consommation de la lame.

Attention!

Ne pas immerger la scie dans l'eau ni ne laisser entre le réfrigérant dans l'enveloppe pour éviter les décharges électriques fatales.

ricocher vers l'opérateur.

Ne pas remplacer cette unité laser par un laser d'un autre type.

Ne modifier en aucune maniere l'unité laser; se limiter à la régler au besoin.

Seul un service d'assistance autorisé peut se charger des réparations du laser.

Coupe circulaire

Lorsque l'on commence à couper du centre de la pierce, pratiquer un trou de 12mm de diamètre afin d'obtenir l'espace suffisant pour la lame.

Suggestion

Lors de la coupe de matériel aux à finition décorative ou brillante, couvrir la plaque de base de la scie ou la surface du matériel à couper de ruban adhésiif de protection ou d'autre type pour éviter les rayures.

Sécurité laser

La ligne guide laser utilisée sur ce produit est dotée d'un laser de classe 2 avec une sortie de puissance maximale de 1,5mW , à une longueur d'onde comprise entre 635 et 670 nm.

En général, les lasers de ce type ne serontient aucun danger, bien que si l'opérateur fixe directement le faisceau du laser, l'aveuglement-temporaire est possible.

ATTENTION!

Ne pas fixer directement le faisceau du laser.

Le laser doit être utilisé et conserve conformément aux instructions de ce manuel.

Ne jamais dirigé intentionnellement le faisceau laser vers une personne et prévenir le contact avec les yeux ou avec les objets autres que la pièce à travailler.

Contrôler en permanence de diriger le faisceau laser uniquement sur la pièce à travailler, après l'avoir placée sur le banc de la scie. Ne jamais diriger le faisceau laser contre une surface brillante ou réfléchissante, car il pourrait

	NJ480 NJ750L
Tension 230 V ~ 50 Hz 230 V ~ 50Hz
Puisance 480 W 750 W
Régime à vide 0-3000 min	-1	0-3100 min-1
Angles de coupe	15° - 30° - 45°	15° - 30° - 45°
Niveau de pression sonore	LpA 85,5 dB(A)	LpA 91 dB(A)
Niveau de puissance sonore	LWA 96,5 dB(A)	LWA 102 dB(A)
Niveau de vibration (pour la coupe de)	Bois : 7.411 m/s2Feuille en acier doux : 7.698 m/s2	Bois : 5.84 m/s2Feuille en acier doux : 4.42 m/s2
Poids	1,6 kg	2,02 kg
Capacité maximale de coupe
Bois	60 mm	80 mm
