Egenskap	Detaljer
Objektivtyp	Micro NIKKOR
Fattning	Nikon F-fattning
Format	DX (APS-C-sensor)
Brännvidd	40 mm
Maximal bländare	f/2.8
Minsta fokuseringsavstånd	16 cm
Maximal reproduktionsförhållande	1:1
Bildstabilisering	Nej
Mått	64 x 57 mm
Vikt	235 g
Rekommenderad användning	Makro, porträtt, detaljfotografering
Underhåll	Rengör med en mjuk trasa, undvik starka kemikalier
Garanti	2 år

Vanliga frågor - Nikkor AFS DX Micro NIKKOR 40mm f2.8G NIKON

Varför är mina bilder suddiga med NIKON Nikkor AFS DX Micro NIKKOR 40mm f2.8G-objektivet?

Se till att objektivet är korrekt monterat på din kamera. Kontrollera också att du använder en lämplig slutartid för att undvika rörelseoskärpa. Om du fotograferar mycket nära, använd ett stativ för bättre stabilitet.

Hur rengör jag NIKON Nikkor AFS DX Micro NIKKOR 40mm f2.8G-objektivet?

Använd en blåsare för att ta bort damm, följt av en lätt fuktad mikrofiberduk med linsrengöringsmedel för att rengöra ytan. Undvik att använda starka kemikalier.

Objektivet fokuserar inte, vad ska jag göra?

Kontrollera att kamerans fokuseringsläge är inställt på AF (autofokus) och inte på MF (manuell fokus). Om problemet kvarstår, försök att återställa kamerans inställningar.

Är detta objektiv kompatibelt med min Nikon-kamera?

NIKON Nikkor AFS DX Micro NIKKOR 40mm f2.8G-objektivet är kompatibelt med alla Nikon-kameror med F-fattning som stöder DX och FX. Kontrollera kompatibiliteten för din modell innan köp.

Vad är minimalt fokuseringsavstånd för detta objektiv?

Minimalt fokuseringsavstånd för NIKON Nikkor AFS DX Micro NIKKOR 40mm f2.8G-objektivet är 0,163 m (16,3 cm).

Varför har objektivet problem med vinjettering?

Vinjettering kan uppstå vid stora bländaröppningar. Försök att stänga ner bländaren något för att minska effekten. Använd också kvalitetsfilter för att minimera vinjettering.

Är objektivet vattentätt eller väderbeständigt?

NIKON Nikkor AFS DX Micro NIKKOR 40mm f2.8G-objektivet är inte specifikt designat för att vara vattentätt. Undvik att använda det i fuktiga eller dammiga förhållanden utan lämpligt skydd.

Hur kan jag få bättre belysning för mina bilder med detta objektiv?

Använd naturligt ljus eller extra ljuskällor som LED-lampor. Du kan också experimentera med reflektorer för att rikta ljuset mot ditt motiv.

BRUKSANVISNING Nikkor AFS DX Micro NIKKOR 40mm f2.8G NIKON

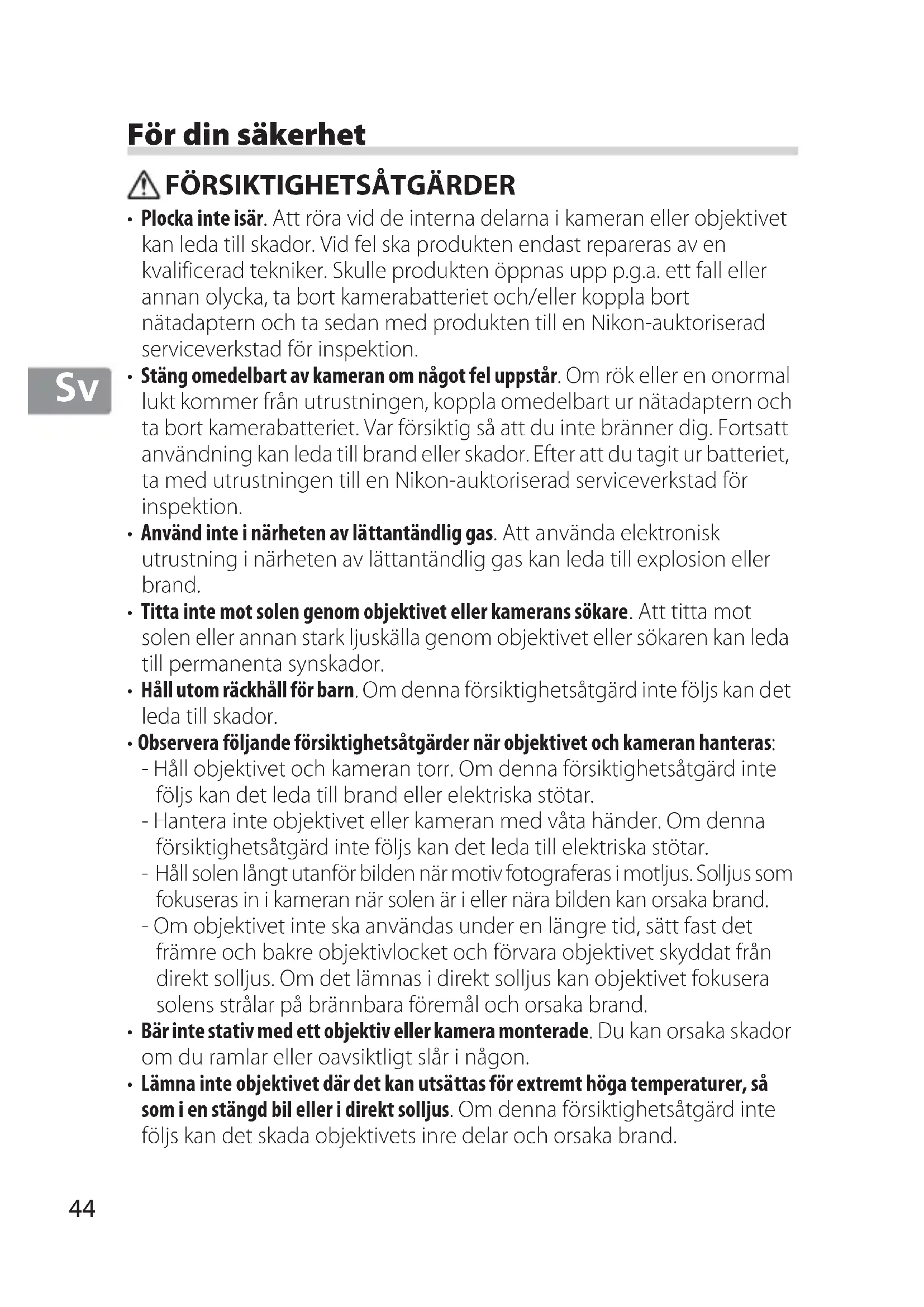

• Plocka inte isär. Att röra vid de interna delarna i kameran eller objektivet kan leda till skador. Vid fel scaprodukten endast repareras av en kvalificerad tekniker. Skulleprodukten öppnas upp p.g.a. ett fall ull annan olycka, ta bort kamerabatteriet och/eller koppla bort natadaptern och ta sedan medprodukten till en Nikon-auktoriserad serviceverkstad für inspektion.
• Stäng omedelbart av kameran om nagot fel uppSTAR. Om rök eller en onormal luktkommen från utrustningen, koppla omedelbart ur natadaptern och ta bort kamerabatteriet. Var försiktig sä att du inte bränner dig. Fortsatt användning kan leda till brand eller skador. Efter att du tagit ur batteriet, ta med utrustningen till en Nikon-auktoriserad serviceverkstad forinspection.
• Använd inte i narheten av lättantändlig gas. Att använda elektronisk utrustning i narheten av lättantändlig gas kan leda till explosion eller brand.
• Titta inte mot solen genom objektivet eller kamerans sökare. Att titta mot solen eller annan stark ljuskälla genom objektivet eller sökaren kan leda till permanenta synskador.
• Häll utom räckhäll För barn. Om denna försiktighetsåtgård inte följs kan det leda till skador.

• Observera följande försiktighetsatgärder nar objektivet och kameran hanteras:

• Håll objektivet och kameran torr. Omenna försiktighetsåtgård inte följs kan det leda till brand eller elektriska stötar.

• Hantera inte objektivet eller kameran med våta händer. Omenna försiktighetsåtgård inte följs kan det leda till elektriska stötar.
• Håll solen längt utanfor bilden nar motiv fotograferas i motljus. Solljus som fokuseras in i kameran nar solen ar i eller nara bilden kan orsaka brand.

• Om objektivet inte sca användas under en langre tid, satt fast det främre och bakre objektivlocket och Förvara objektivet skyddat från direkt solljus. Om det lämnas i direkt solljus kan objektivet fokusera solens strålar på brännbara foremål och orsaka brand.

• Bär inte stativ med att objektiv eller kamera monterade. Du kan orsaka skador om du ramlar eller oavsiktligt slår i nagon.

• Lämna inte objektivet)där det kan utsättasfor extremhoga temperaturer,sa som i en stängd bil eller i direkt solljus. Omenna forsiktighetsatgård inte följs kan det skada objektivets inre delar och orsaka brand.

Tack für att du köpt ett AF-S DX Micro NIKKOR 40mm f/2.8Gobjektiv. Innanprodukten används, var god läs både dessa instruktioner och kamerans handbok noggrant.

Obs!: DX-objektiv ar endast till for användning med digitala spegelreflexkameror i DX-format sösom D7000 eller D300-serien. Objektivets bildvinkel hos en kamera med DX-format motsvarar ett objektiv med en brännvidd ungefär 1,5 × langre monterad på en kamera med 35 mm-format.

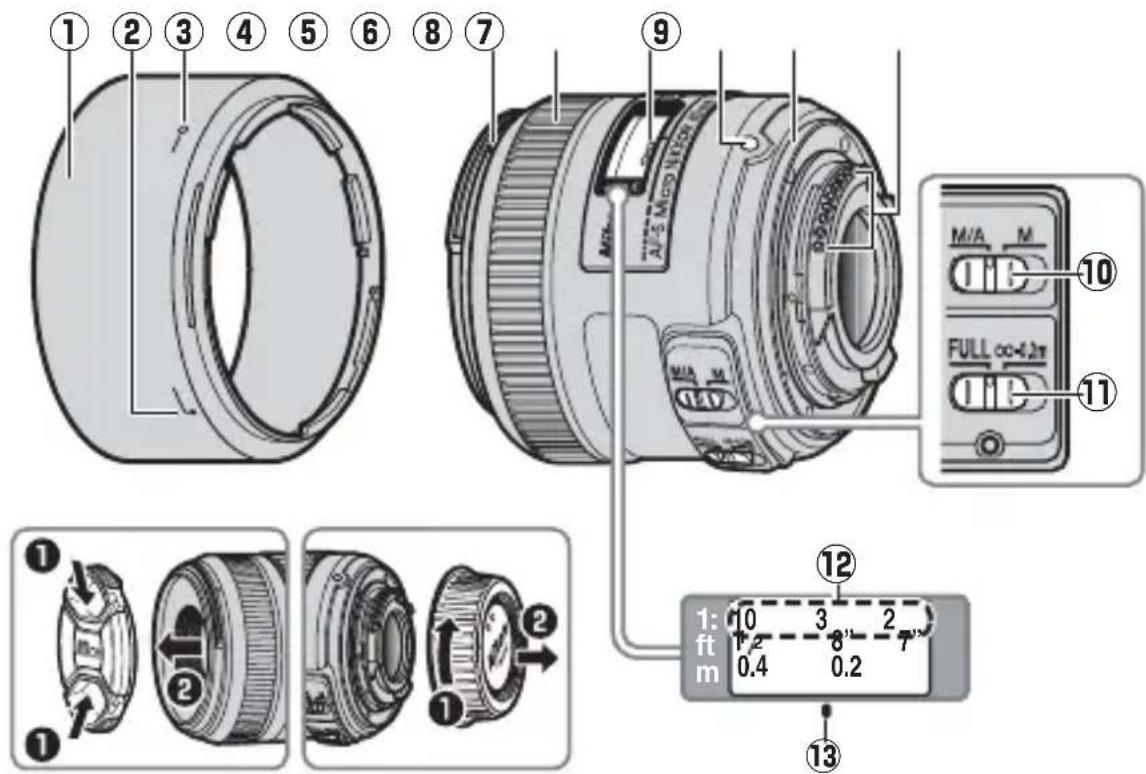

■Objektivets delar

①Motljusskydd. 49
②Justeringsmarkering for motljusskydd. 49
3Låsmarkering För motljusskydd. 49
Monteringsmarkering for motljusskydd. 49
⑤Fokusring. 47
6Fokusavständsindikering
⑦Objektivets monteringsmarkering. 46

8 Objektivets gummimonteringingspackning....50
9CPU-kontakter. 50
10Fokuslagesvaljare 47
Fokuseringsgransväljare.47
12Indikator for atergivningsforhallande.48
13Fokusavständsmarkering. 48

■Montera och demontera objektivet

Montera objektivet

1 Stäng av kameran och ta bort kamerahuslocket.
Ta av det bakre objektivlocket.
3 Montera objektivet.

Häll objektivets monteringsmarkering uppriktat mot monteringsmarkeringen på kamerahuset, placera objektivet i kamerans bajonettfattning och vrid objektivet motsols tills det klickar på plats med objektivets monteringsmarkering länger upt.

Ta bort objektivet

1 Stang av kameran.
2 Ta bort objektivet.

Ta bort objektivet genom att trycka på objektivlåsknappen och samtidigt vrida objektivet medsols.

■Fokusering

Fokuslagen som stöds visas i följande tabell (for information om kamerafokuslagen, se kamerans handbok).

Kamerafokuslage	Objektivfokusläge
	M/A M
AF	Aufofokus med manuell styrning	Manuell fokusering med elektronisk avständsmätare
MF Manuell fokusering med elektronisk avständsmätare

M/A (Autofokus med manuell styrning)

For att fokusera med autofokus med manuell styrning (M/A):

1 Dra objektivets fokuslagesväljare till M/A.
2 Fokusera.

Om sö onwardskan autopokus asidosattas genom att rotera objektivets fokusring medan avtryckaren ar intryckt halvvägs (eller, om kameran ar utrustad med en AF-ON-knapp, medan AF-ON-knappen ar intryckt). För att fokusera om med autopokus, tryck in avtryckaren halvvägs eller tryck på AF-ON-knappen igen.

Fokusgränsvaljaren

Denna väljare fastställer fokusavstandsgränser für autopocus.

FULL: Valj detta alternative for motif som kan befinna sig narmare an 0,2m

- 0,2 ~m : Om ditt motiv alltidkommen att befinna sig på minst 0,2 ~m avstand, valj detta alternativ for snabbare fokusering.

■Bländare

Bländaren justeras med kamerakontrollerna. Om kameran äri exponeringsläge A eller M justeras bländaren automatiskt med upp till 1,2 steg for att behälla samma effektiva f-nummer på olika fokusavständ.

■Skärpedjup

Om kameran har möjlighet till Förhandsgranskning av skärpedjupet (stop down) kan skärpedjupet ochsforall handsgranskas i sökaren.

Atergivningsforhallande

Återgivningsforhällandet ar Förhällandet mellan den synlga storleken på att objekt till dess verkliga storlek. Om till exempl bildena bildensorn aren tredjedel av den verkliga storleken, Återgivningsforhällandet 1:3. Om sä önskas kan Återgivningsforhällandet valjas med hjälp av indikatorn for Återgivningsforhällande.

Exempel: Använda indikatorn für ätergivningsfürhällande

For att fotografera vid ett Återgivningsförhällande på 1:3, välj manuell fokus och vrid på fokusringen tills fokusavstandsmarkeringen är i linje med nummer "3" i indikatorn für Återgivningsförhällande. Flytta sedan kameran framåt eller bakåt tills motivet är i fokus.

Närbilder och Återgivning

For att forhindra oskarpa som orsakas av kameraskakningar, montera kameran på att stativ och använd en kabelutlösare aller tradutlösare. Närbilder har ota vändigt korta skärpedjup; für större skärpedjup, blända ner objektivet, güllängreslutartider, och placera kameran sö att skärpeplanet ar parallelt med den del av motivet du vill fotografera. Vid användning av motljusskydd, var försiktig sö att skyddet interör vid motivet.

■Exponeringsfaktor

Objektivets f-nummer indikerar motivets lusstyrka vid ett fokusavstand på oändlighem; högre Återgivningsförhällanden leder till minskad lusstyrka För motivet. Den faktiska lusstyrkan kallas "effektivt f-nummer", och mängden som exponeringskompensationen måste Höjas För att svara på forlusten av lusstyrka kallas "exponeringsfaktor".

■Ändringar av effektiva f-nummer

Med detta objektiv, ju högre Återgivningsförhållande (ju kortare fokusavständ),为重点 mörkare ar bilden som faller på bildensorn och为重点 högre blir det effektiva f-numret (se bilden på sida 172). Kameran kompenserar automatiskt forenna effekt nar exponeringen mat's erler narr blixtstyrkan justeras med hjälp av TTL-blixtkontroll, och visar det justerade värdet for bländaren i kontrollpanelen och sökardisplayen.

När den inbyggda blixten används på kameror som är utrustade med en inbyggd blixtenhet, fotografera på minst 0,6 m avständ och ta bort motljusskyddet für att förhindraVINjettering (skuggor som uppstår)där den främre delen av objektivet skymmer den inbyggda blixten).

■Motljusskyddet

Motljusskydden skyddar objektivet och blockerar lijus som annars kan orsaka linsöverstrålning eller ghost-effekt.

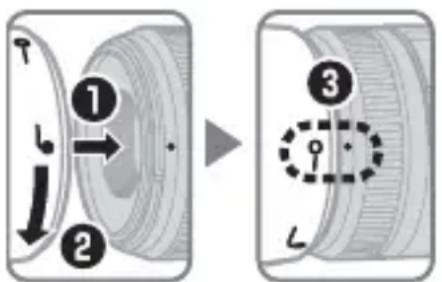

Rikta upp motljusskyddets laskemarking (-) med motljusskyddets monteringsmorkering () pa objektivet (3).

Vid montering och borttagning av skyddet, häll i det langst ner vid symbolen och undvik att hälla i det for hårt. Om skyddet inte ar korrekt monterat kan vinjettering inträffa.

Skyddet kan vändas och monteras på objektivet;när det inte används. När skyddet ar vantt kan det monteras på och av genom att vrida på det medan det hälls i nära låsmarkeringen (—O).

■Objektivskötsel

• Lyft inte upp ellerhall i objektivet aller kameran bara med hjälp av motljusskyddet.
• Hall CPU-kontakterna rena.
• Om objektivets gummimonteringspackning skulle skadas, sluta omedelbart använda utrustningen och ta med objektivet till en Nikon-auktoriserad serviceverkstad För reparation.
• Använd en blåspensel För att ta bort damm och ludd frän objektivets ytor. För att ta bort smuts och fingeravtryck, använd en liten mängd etanol eller linsrengöringsmedel på en mjuk, ren bomullstrasa eller linsrengöringsduk och rengör frän mitten och utåt med en cirkelrörelse. Var försiktig sö att du inte lämnar fläckar eller rör vid glaset med fingrarna.
• Använd aldrig organiska Lossningsmedel som thinner eller bensen För att rengörä objektivet.
• Motljusskyddet aller NC-filter kan användas für att skydda objektivets främre element.
• Satt fast det främre och bakre locket innan objektivet placeras i sitt mjuka fodral.
• Om objektivet inte ska användas under en langre tid, förvara det på en sval, torr plats für att forbindra mögel och rost. Förvara inte i direkt solljus eller med malkulor av nafta eller kamfer.
• Håll objektivet torrt. Om den interna mekanismen rostar kan det leda till skador som inte kan repareras.
• Om objektivet lämnas på extrem varma platser kan detta skada eller forvrida delar gjorda av armerad plast.

■Medfoljande tillbehör

• 52 mm främre objektivlock som knäpps på plats LC-52
• Bakre objektivlock LF-4
  Bajonettskydd HB-61
• Flexibelt objektivfodral CL-0915

Kompatibla tillbehör

• 52 mm skruvfilter

■Specifikationer

Typ Typ G AF-S Micro NIKKOR-objectiv med inbyggd processor och F-fattning
Brännvidd 40 mm
Största bländare f/2.8
Objektivets konstruktion 9 element i 7 grupper
Bildvinkel 38°50'
Indikator För ätergivningsförhällande	∞ till 1:1
Avständsinformation Skickas till kameran
Fokusering Autofokus kontrolleras av en Silent Wave-motor med separat fokusring För manuell fokusering
Fokusavständiskiering	0,163 m till öändlighet (∞)
Minsta fokusavständ 0,163 m frünan skärpeplanet (1:1)
Diafragmablad 7 (rundad diafragmaöpping)
Diafragma Helautomatisch
Bländarområde f/2.8 till f/22
Mätning Full bländare
Fokuseringsgränsväljare	Två lagen: FULL (∞-0,163 m) och ∞-0,2 m
Filterstorlek	52 mm (P=0,75 mm)
Dimensioner	Ca 68,5 mm diameter × 64,5 mm (avständ frünan kamerans objektivmonieringsfläns)
Vikt	Ca 235 g

Nikon forbehaller sig ratten att andra specifikationerna for hardsvaran som beskrivs ienna handbok nar som helst och utan foregande meddelande.

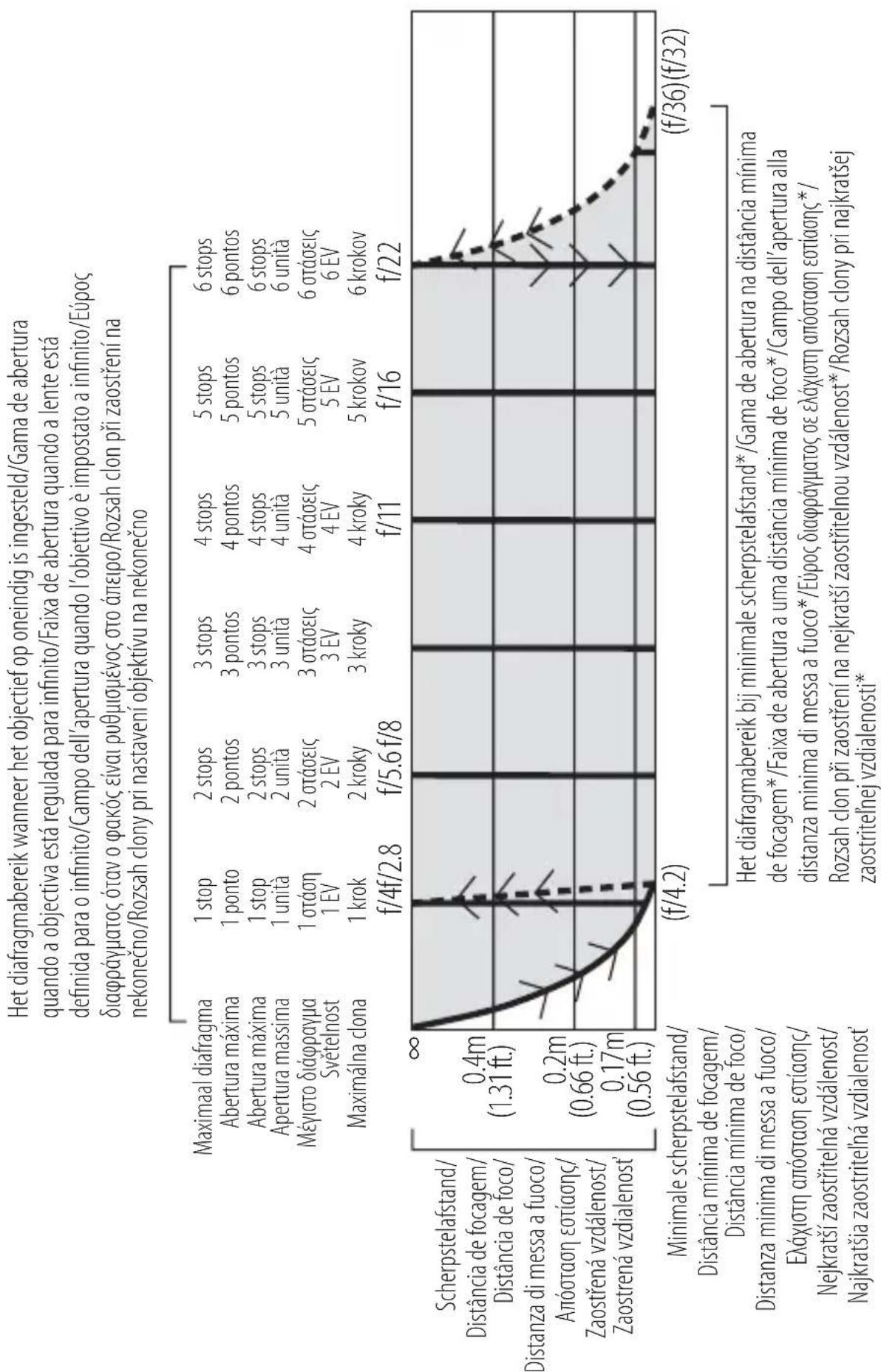

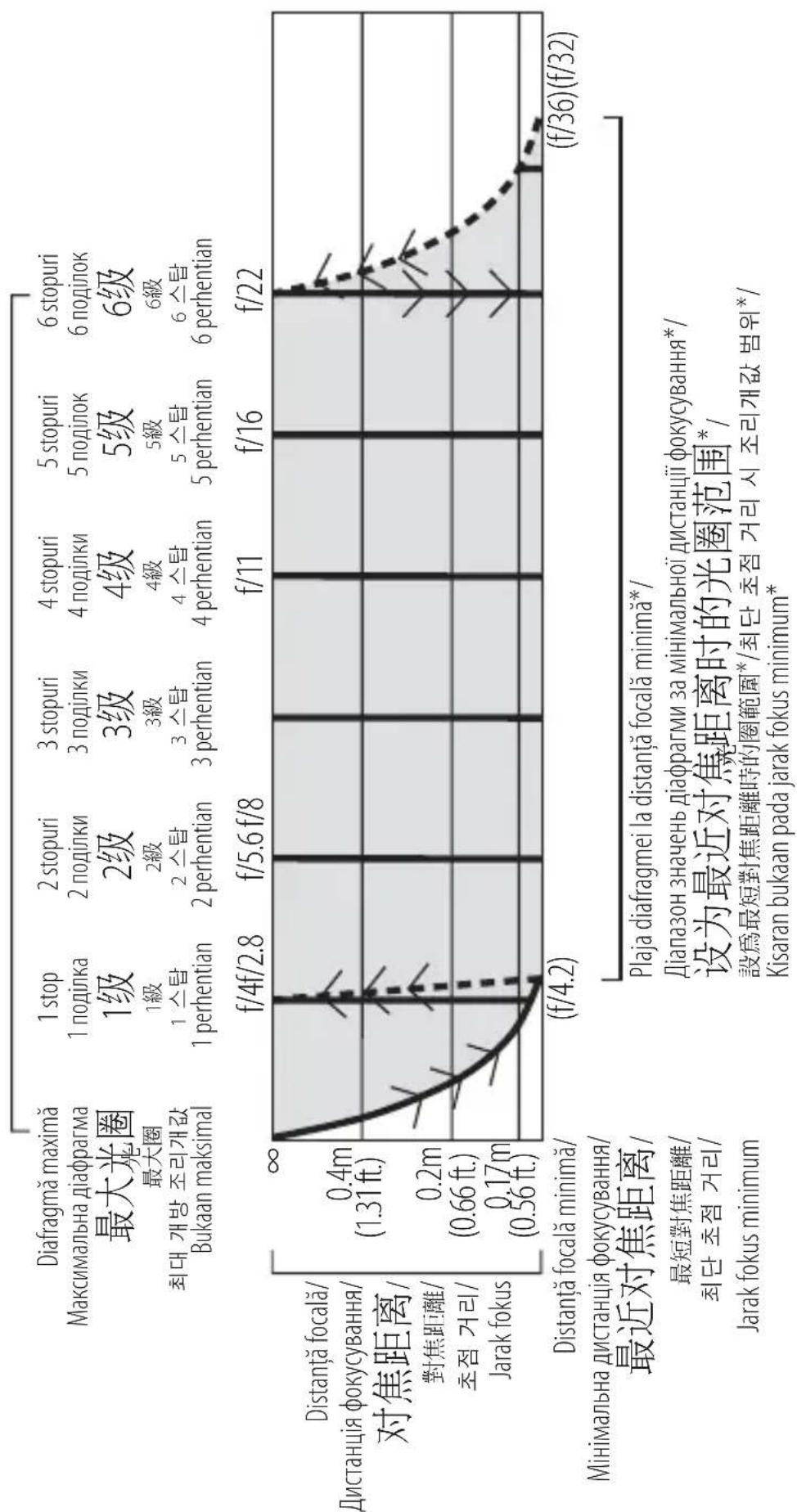

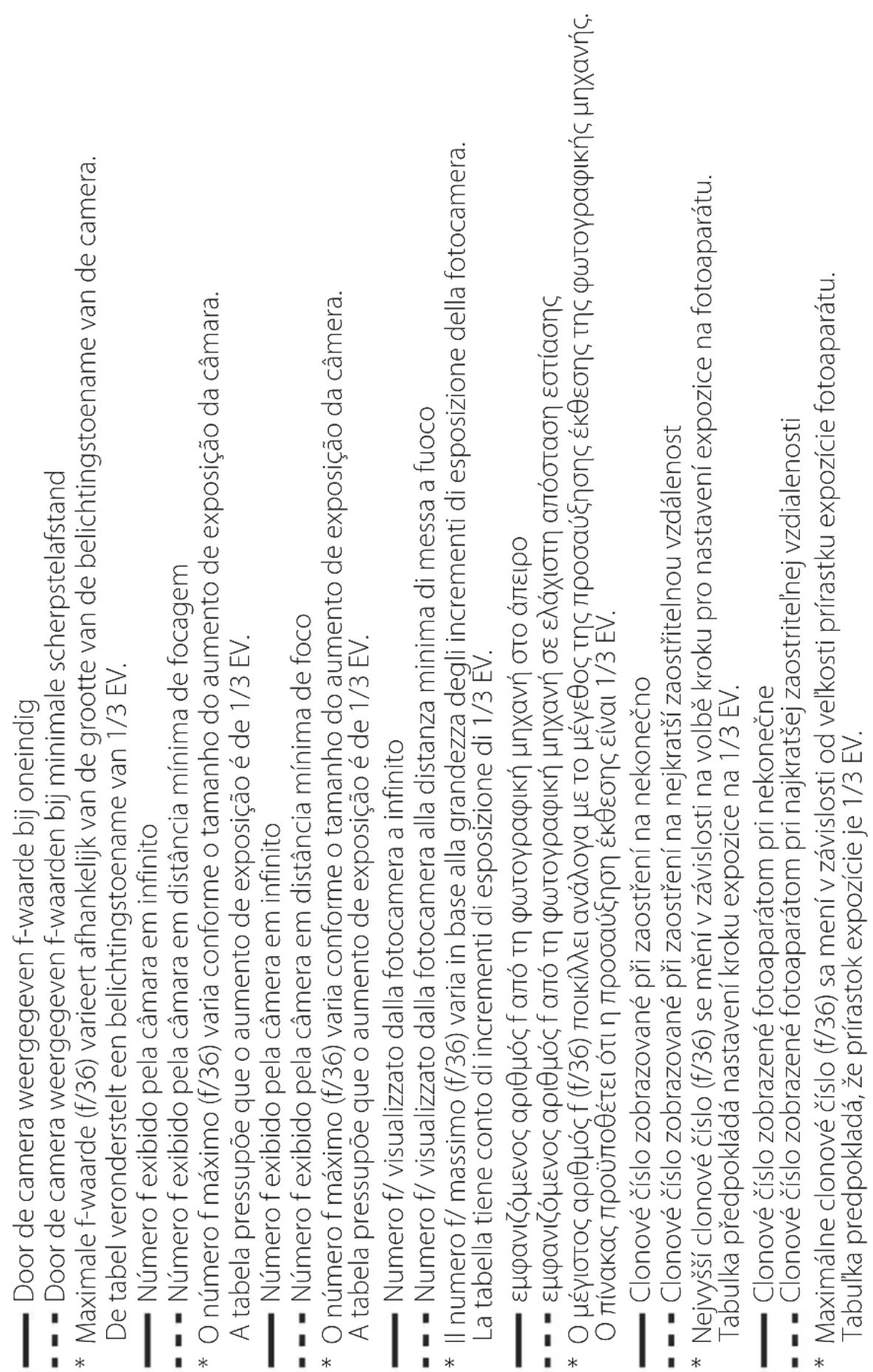

f-nummer som visas av kameran vid oändligehet

• • f-nummer som visas av kameran vid minsta fokusavständ

Högsta f-nummer (f/36) varierar beroende på storleke

Tabellen forutsätter att exponeringsstegen ar 1/3 EV.

— YnCNo f, oTo6paJkaemoe foToKamepo np 6eckoHeuHocTn

• • Yucno f, oTo6paXaemoe foToKamepo npi MInHmAlbHOM paCCTOraHHn fOkycnpOBKn

MaKcImaIbHoe uIcNo f (f/36) pa3nuaeTcR, B 3aBncIMocTn OT pa3mepa yBeJIuYeHnE 3KcNo3nCnN FOToKamepbl. Ta6nUca npednoIaraeT yBeJIuYeHne 3KcNo3nCnC n WaROM B 1/3 EV.

Plaja diafragmei cand obiectivulesetat la infinit/
Iiapa30H 3NaueHb Diaoparmu, KOIN Bn6paHO oOKcHy BiCTaHb «6e3KHeuHiCTb》/
镜头设为无穷远时的光圈范围/
镜頭設爲無限遠時的圈範圍/Lenz 天海大原爆成，TJ T

Denna symbol indikerar att elektrisk och elektronisk utrustning måste lämnas till separat insamling.

Följande gäller endast användare i europeiska Länder:

• Den harprodukten skä lämnas till separat insamling vid en särskild insamlingsplats. Slang inteprodukten tillsammans med det vanliga hushållsavfallet.
• Separat insamling och Återvinning hjälper till att spara på naturresurserna och Förhindrar den negativa påverkan på manniskors hälla och på miljön som kan inträffa vid felaktig kassering.
• Mer information fãrdu frän Återförsäljaren ell er av de lokala myndigheter som ansvarar for avfallshanteringen dãr du bor.
