Tipo di prodotto	Obiettivo AF-S DX Micro NIKKOR 40 mm f/2.8G
Marca	Nikon
Modello	Nikkor AFS DX Micro NIKKOR 40mm f2.8G
Compatibilità	Fotocamere reflex digitali Nikon formato DX (es: D300, D7000)
Lunghezza focale	40 mm (equivalente 60 mm in formato 24×36)
Apertura massima	f/2.8
Apertura minima	f/22
Costruzione ottica	9 lenti in 7 gruppi
Angolo di campo	38°50'
Distanza minima di messa a fuoco	0,163 m (rapporto di riproduzione 1:1)
Lame del diaframma	7 (circolare)
Messa a fuoco	Autofocus con motore SWM, con priorità manuale (M/A) e manuale
Diametro del filtro	52 mm
Dimensioni (diametro × lunghezza)	68,5 mm × 64,5 mm
Peso	235 g
Accessori in dotazione	Tappo anteriore LC‑52, tappo posteriore LF‑4, paraluce HB‑61, custodia CL‑0915
Manutenzione	Soffietto, panno morbido, etanolo o detergente per obiettivi; evitare solventi organici
Precauzioni di sicurezza	Non smontare, non guardare il sole, tenere fuori dalla portata dei bambini, evitare gas infiammabili
Riparabilità	Affidare esclusivamente a un centro Nikon autorizzato
Informazioni generali	Obiettivo di tipo G, microprocessore integrato, attacco F; riciclaggio conforme (Europa, Canada)

Domande frequenti - Nikkor AFS DX Micro NIKKOR 40mm f2.8G NIKON

Come fissare l'obiettivo su una fotocamera Nikon?

Allineare il riferimento di montaggio dell'obiettivo con quello del corpo, inserire l'obiettivo nell'attacco a baionetta e ruotare in senso antiorario fino allo scatto. Per rimuovere, premere il pulsante di sblocco e ruotare in senso orario.

Quali sono le modalità di messa a fuoco disponibili?

L'obiettivo offre tre modalità: M/A (autofocus con priorità manuale), M (messa a fuoco manuale con telemetro elettronico) e, a seconda del corpo, AF automatico. L'interruttore sull'obiettivo consente di scegliere tra M/A e M.

Come utilizzare il paraluce?

Allineare il riferimento di blocco (-) del paraluce con il riferimento di montaggio (•) sull'obiettivo, quindi ruotare per fissare. Per riporre, capovolgere il paraluce allineandolo sullo stesso riferimento. Rimuovere il paraluce quando si utilizza il flash integrato per evitare la vignettatura.

Come pulire l'obiettivo senza danneggiarlo?

Usare prima un soffietto per rimuovere la polvere. Per le macchie, inumidire un panno morbido di cotone con etanolo o detergente per obiettivi, quindi pulire con movimenti circolari dal centro verso l'esterno. Non usare mai solventi come il benzene.

Qual è la distanza minima di messa a fuoco e il rapporto di riproduzione massimo?

La distanza minima di messa a fuoco è di 0,163 m dal piano focale, che dà un rapporto di riproduzione massimo di 1:1 (dimensioni reali sul sensore).

Quali accessori sono compatibili con questo obiettivo?

Gli accessori compatibili includono i filtri a vite da 52 mm, il paraluce HB‑61, i tappi anteriore LC‑52 e posteriore LF‑4, nonché la custodia CL‑0915 forniti.

Come regolare il rapporto di riproduzione?

Passare alla messa a fuoco manuale (M). Ruotare l'anello di messa a fuoco finché il riferimento di distanza non si allinea con il numero desiderato sull'indicatore del rapporto di riproduzione (es: 1:3). Quindi spostare la fotocamera per effettuare la messa a fuoco.

Quali precauzioni di sicurezza sono essenziali?

Non smontare mai l'obiettivo. Non guardare il sole attraverso l'obiettivo. Tenere l'obiettivo fuori dalla portata dei bambini. Evitare gas infiammabili e riporre l'obiettivo al riparo dalla luce solare diretta.

Posso utilizzare il flash integrato con questo obiettivo?

Sì, ma rimuovere il paraluce per evitare la vignettatura. Fotografare a una distanza di almeno 0,6 m dal soggetto per un'illuminazione uniforme.

Dove trovare pezzi di ricambio o far riparare l'obiettivo?

Contattare un centro Nikon autorizzato per qualsiasi riparazione o pezzo di ricambio. Gli accessori (tappi, paraluce, custodia) sono disponibili tramite il servizio post-vendita Nikon o i rivenditori autorizzati.

MANUALE UTENTE Nikkor AFS DX Micro NIKKOR 40mm f2.8G NIKON

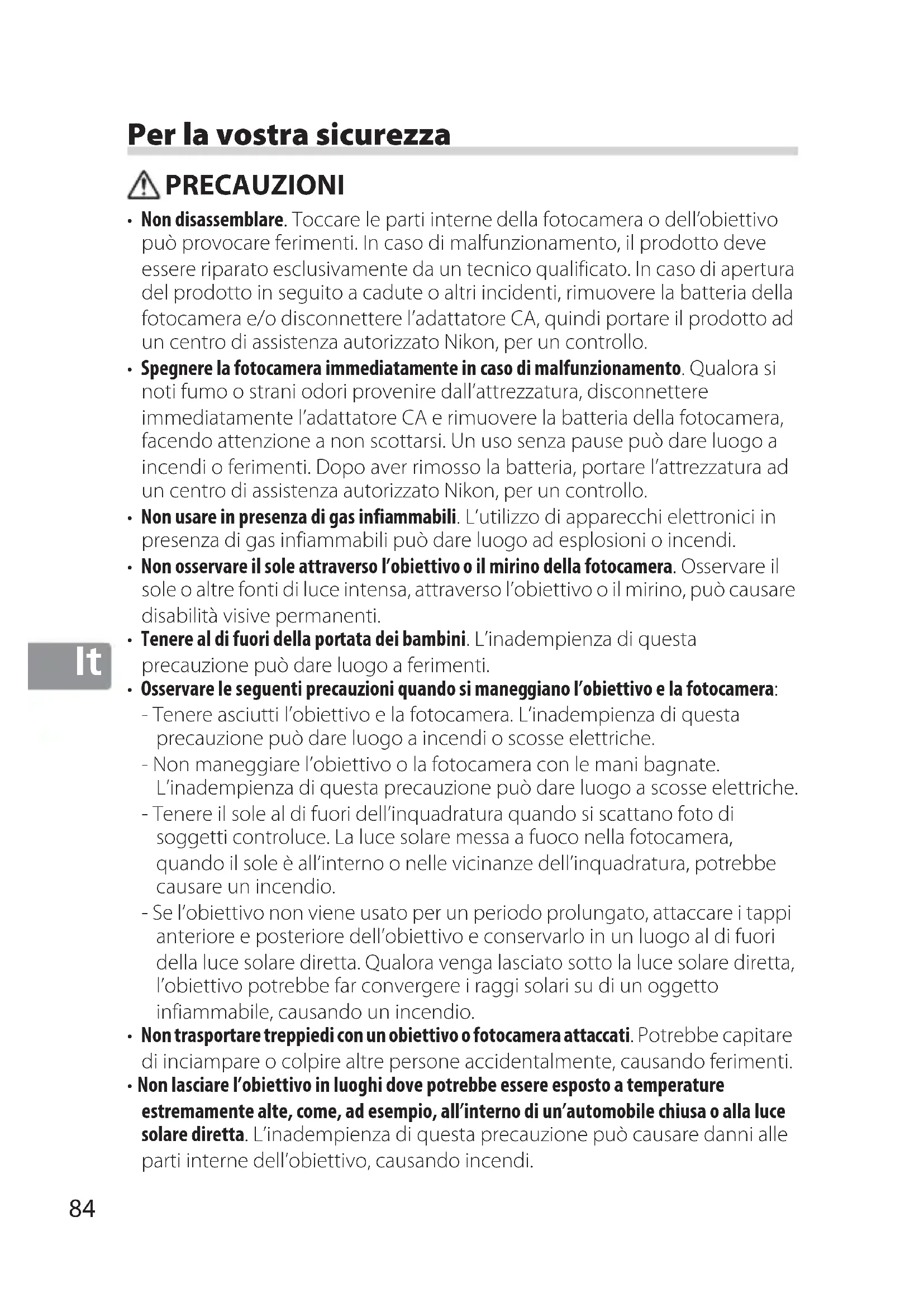

• Non disassemblare. Toccare le parti interne della fotocamera o dell'obiettivo può provocare ferimenti. In caso di malfunzionamento, il prodotto deve essere riparato esclusivamente da un technician qualificato. In caso di apertura del prodotto in seguito a cadute o altri incidenti, rimuovere la batteria della fotocamera e/o disconnettere l'adattatore CA, quando portare il prodotto ad un centro di assistenza autorizzato Nikon, per un controllo.
• Spegnere la fotocamera immediamente in caso di malfunzionamento. Qualora si noti fumo o strani odori provenire dall'attrezzatura, disconnettere immediamente l'adattatore CA e rimuovere la batteria della fotocamera, facendo attenzione a non scottarsi. Un uso alla pause cui doore luogo a incendi o ferimenti. Dopo aver rimioso la batteria, portare l'attrezzatura ad un centro di assistenza autorizzato Nikon, per un controllo.
• Non usare in presenza di gas infiammabili. L'utilizzo di apparecchi elettronici in presenza di gas infiammabili cui do dare luogo ad esplosioni o incendi.
• Non osservare il soleattraverso I'obiettivo o il mirino della fotocamera. Osservare il sole o altre fonti di luce intensa,attraverso I'obiettivo o il mirino,puo causare disabilità visive permanenti.

• Tenere al di fuori della portata dei bambini. L'inadempienza di esta precauzione cui sono capazità per le nuoghe a ferimenti.
  Osservare le seguenti precauzioni quando si maneggiano l'obiettivo e la fotocamera:

• Tenere asciutti l'obiettivo e la fotocamera. L'inadempienza di esta precauzione può dare luogo a incendi o scosse elettriche.

• Non maneggiare l'obiettivo o la fotocamera con le mani bagnate. L'inadempienza di esta precauzione cui dare luogo a scosse elettriche.
• Tenere il sole al di fuori dell'inquadratura quando si scattano foto di soggetti controuce. La luce solare messa a fuoco nella fotocamera, quando il sole è all'interno o nelle vicinanze dell'inquadratura, potrebbe causare un incendio.

• Se l'obiettivo non viene usato per un periodo prolongato, attaccare i tappi anteriore e posteriore dell'obiettivo e conservarlo in un luogo al di fuori della luce solare diretta. Qualora venga lasciato sotto la luce solare diretta, l'obiettivo potrebbe far convergere i raggi solari su di un oggetto inflammabile, causando un incendio.

• Non trasportare treppiedi con un obiettivo o fotocamera attaccati. Potrebbe capitare di inciampare o colpire autres persone accidentalmente, causando ferimenti.

• Non lasciare l'obiettivo in luoghi dove potrebbe essere esesto a temperature extremamente alte, come, ad esempio, all'interno di un'automobile chiusa o alla luce solare diretta. L'inadempienza di但这a precauzione cui datti parti interne dell'obiettivo, causando incendi.

Grazie per avere acquistato un obiettivo AF-S DX Micro NIKKOR 40 mm f/2.8G. Prima di utilizzato quello prodotto, si prega di leggere accuratamente sua queste istruzioni sua il manuale della fotocamera.

Nota: è possibile usare obiettivi DX solo con fotocamera reflex digitali con obiettivo singolo in formato DX, come le D7000 e serie D300. L'angolo di Campo di un obiettivo montato su una fotocamera in formato DX è equivalente a quello di un obiettivo con una lunghezza focale maggiore di circa 1,5 × montato su una fotocamera in formato 35 ~mm .

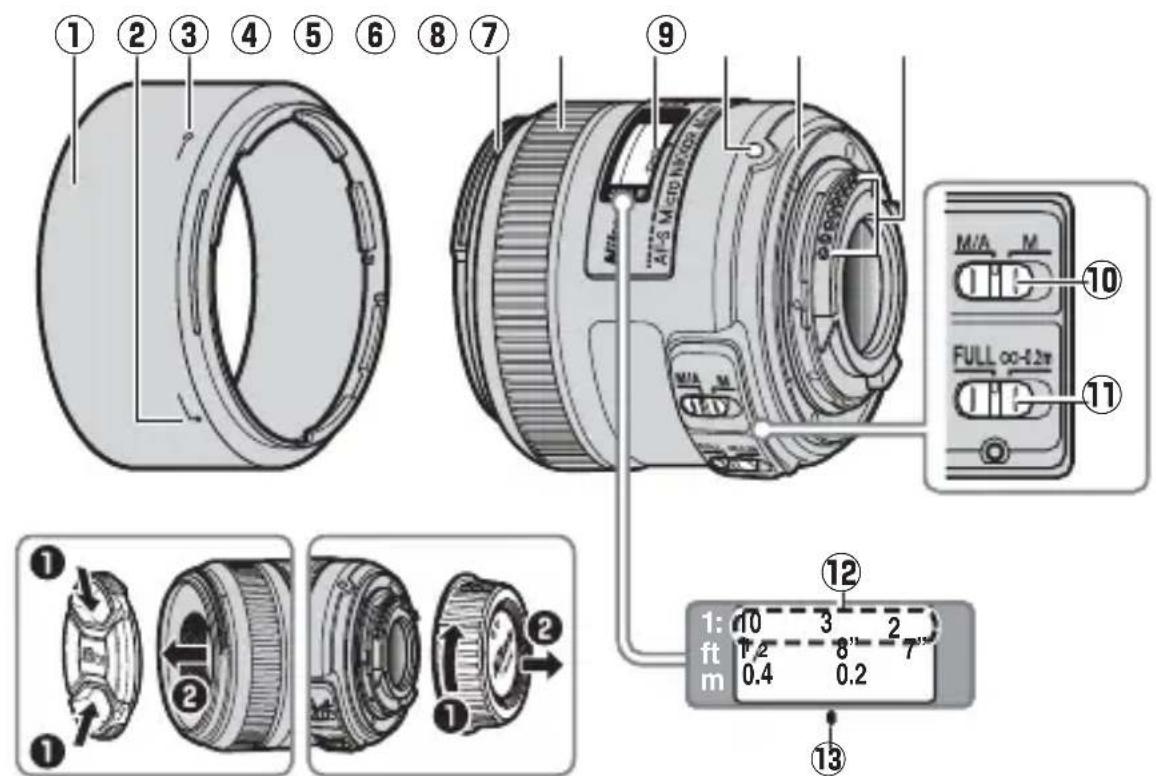

■Componenti dell'obiettivo

① Paraluce. 89
② Riferimento di allineamento.
paraluce. 89
Riferimento di blocco paraluce... 89
④ Riferimento di innesto.
paraluce. 89
5Anello di messa a fuoco. 87
6Indicatore della distance di messaa fuoco
⑦ Riferimento di innesto
obiettivo 86

Guarnizione in gomma di innesto
obiettivo. 90
9Contatti CPU. 90
10Selettore del modo di messa a fuoco. 87
11Interruttore limite di messa a fuoco. 87
12 Indicatore rapporto di riproduzione 88
Riferimento della distance di messa a fuoco. 88

■Attacco e rimozione dell'obiettivo

Attacco dell'obiettivo

1 Spagnere la fotocamera e rimuovere il tappo corpo macchina della fotocamera.
2 Rimuovete il copriobiettivo posteriore.
3 Attaccare I'obiettivo.

Mantenendo il riferimento di innesto obiettivo allineato con il riferimento di innesto sul corpo macchina, posizionare l'obiettivo nell'innesto a baionetta della fotocamera, quindi ruotare l'obiettivo in senso antiorario fino ad avvertire uno scatto quando il riferimento di innesto obiettivo si trova in alto.

Rimozione dell'obiettivo

1 Specnere la fotocamera.
2 Rimuovere I'obiettivo.

Per rimuovere l'obiettivo, premere il pulsante di sblocco obiettivo nelle si ruota l'obiettivo in senso orario.

■Messa a fuoco

I modi di messa a fuoco supportati sono mostrati nella segunte tabella (per informazioni sui modi di messa a fuoco della fotocamera, vedere il manuale della fotocamera).

Modo messa a fuoco fotocamera	Modo messa a fuoco obiettivo
	M/AM
AF	Escludione dell'autofocus manuale	Messa a fuoco manuale con telemetro elettronico
MF Messa a	fuoco manuale con telemetro elettronico

M/A (Esclusione dell'autofocus manuale)

PerMETTERafuocousandolesclusionedll'autofocusmanuale (M/A):

1 Far scorrere il selettore del modo di messa a fuoco dell'obiettivo su M/A.
2 Messa a fuoco.

Se lo si desidera, l'autofocus più essere compensato manually, ruotando l'anello di messa a fuoco nelle il pulsante di scatto è premuto a metà corsa (oppure, se la fotocamera è dotata di un pulsante AF-ON, cioè è premuto il pulsante AF-ON). PerMETtere nuovamente a fuoco utilizzato l'autofocus, premere nuovamente il pulsante di scatto a metà corsa oppure il pulsante AF-ON.

Interruttore limite di messa a fuoco

Questo interrottore stabilisce i limiti della distance di messa a fuoco per l'autofocus.

FULL: Selezionate esta opzione per soggetti che possono trovarsi a distance minori di 0,2 m.

- 0,2 ~m : Se il soggetti sare sempre a una distance di almeno 0,2 ~m , selezionate但这a opzione per una messa a fuoco più rapida.

Diaframma

L'apertura del diaframma è regolata tramite i controllingi della fotocamera. Se la fotocamera è nel modo di esposizione A o M, l'apertura viene regolata automaticamente fino a 1,2 unità per Maintainere lo stesso numero f/ effettivo a diverse distance di messa a fuoco.

■Profondità diCampo

Se la fotocamera offre un'anteprima di profondità di Campo (stop down), si può visualizzare l'anteprima di profondità di Campo anche nel mirino.

Rapporto di riproduzione

Il rapporto di riproduzione è il rapporto fra le dimensioni apparenti di un oggetto e le sue dimensioni effettive. Se, ad esempio, l'immagine sul sensore di immagine risulta un terzo delle dimensioni effettive, il rapporto di riproduzione è di 1 : 3. Se si desidera, il rapporto di riproduzione può essere selezionato mediante l'indicatore del rapporto di riproduzione.

Esempio: uso dell'indicatore del rapporto di riproduzione

Per scattare Foto con un rapporto di riproduzione di 1 : 3, selezionate la messa a fuoco manuale e ruotate l'anello di messa a fuoco in modo da allineare il riferimento della distance di messa a fuoco con il numero "3" nell'indicatore del rapporto di riproduzione, quando spostate la fotocamera in avanti o indietro perMETTERA a fuoco il soggetto.

Macro e lavoro di riproduzione

Onde evitare sfocature causate da movimenti della fotocamera, montate la fotocamera su un treppiedi e usate uno scatto via cavo o un cavo sincro. Le fotografia macro sono solitamente associate a profondità di campo molto ridotte; per ottenere profondità di campo maggiori, riducete l'apertura dell'obiettivo, scegliete tempi di posa maggiori e posizionate la fotocamera in modo che il piano foscale sia parallelo alla porzione del soggetto che si desidera fotografia. Qualora usiate un paraluce, assicuratvei cheesso non entri in contatto con il soggetto.

Fattore di esposizione

Il numero f/ dell'obiettivo indica la luminosità del soggetti a una distance di messa a fuoco infinita; rapporti di riproduzione più alto danno luogo a riduzioni della luminosità del soggetti. La luminosità effettiva viene detta "Numero f/ effettivo", quando la quantità di compensazione dell'esposizione da augmentare per compensare la perdita di luminosità viene detta "fattore di esposizione".

Modifiche al numero f/ effettivo

Con quello obiettivo, all'aumentare del rapporto di riproduzione (al diminuire della distance di messa a fuoco), corrisponde una perdita di luminosità dell'immagine percepita dal sensore di immagine e un aumento del valore del numero f/ effettivo (vedere l'immagine a categoria 174). La fotocamera compensa automaticamente quello effetto durante la misurazione esposimetrica o la regolazione della potenza del flash mediante un controllo flash TTL, e migliorare il valore regolato per l'apertura nel display del pannello di controllo e nel display del mirino.

Unità flash incorporate

Quando si utilizes il flash incorporeto su fotocamere fornite di unità flash incorpORA, effettuare gli scatti a distancei superiori a 0,6 m e rimuovere il paraluce ond evitare vignettature (ombre create nelle zone dell'immagine dove I'obiettivo oscura il flash incorpORato).

II paraluce

Il paraluce protegge l'obiettivo e blocca la luce sporadica che altrimenti potrebbe causare fenomeni di luce parasstita e immagini fantasma.

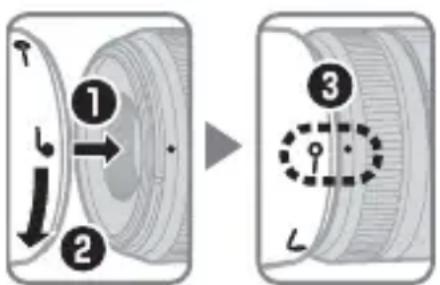

Allineare il riferimento di blocco paraluce (-) con il riferimento di innesto paraluce (●) sull'obiettivo (3).

Quando si attacca o rimuove il paraluce, mantenerlo in prossimità del symbolo presente sulla sua base ed evitare di afferrarlo con troppa forza. Se il paraluce non è attaccato correttamente, possono verificarsi vignettature.

Il paraluce può essere girato su se stesso e montato sull'obiettivo quando non utilizzato. Quando il paraluce è girato, può essere attaccato e rimioso ruotandolo nelle lo si mantiene in prossimità del contrassegno di blocco (—O).

Cura dell'obiettivo

• Non afferrare o mantenere l'obiettivo o la fotocamera usingo solo il paraluce.
• Mantenere puliti i contatti CPU.
• Nel caso in cui la guarnizione in gomma di innesto obiettivo si da danneggiata, interrompere immediatamente l'utilizzo e portare l'obiettivo ad un centro di assistenza autorizzata Nikon per la riparazione.
• Usare un soffietto per rimuovere polvere e pelucchi alla superficie della lente dell'obiettivo. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di etanolo o di pulitore per lenti su un tessuto in cotone o in micro-fibra e pulire la lente con un movimento circolare dal centro verso l'esterno, avendo cura di non lasciare macchie e di non toccare il vetro con le dita.
• Per la pulizia della lente non usare mai solventi organici, come solventi per vernici o benzene.
• Il paraluce o filtri NC possono essere usati per proteggere l'elemento frontale dell'obiettivo.
• Attaccare i tappi anteriore e posteriori prima di riporre l'obiettivo nella sua borsa flessibile.
• Se si prevede di non utilizzato l'obiettivo per un periodo prolongato, conservarlo in un luogo fresco e asciutto, onde evitare che si creino muffa e ruggine. Non conservare in luoghi esposti alla luce diretta del sole o in presenza di naftalina o canfora.
• Tenere asciutto l'obiettivo. La presenza di ruggine nel meccanismo interno potrebbe causare un danno irreparabile.
• Lasciare l'obiettivo in luoghi estremamente caldi cui po danneggiare o deformare le parti realizzate in plastica rinsforzata.

■Accessori in dotazione

• Copriobiettivo anteriore snap-on 52mm LC-52
• Copriobiettivo posteriore LF-4
• Paraluce a baionetta HB-61
  Custodia morbida per obiettivo CL-0915

■Accessori compatibili

• Filtri a vite da 52 mm

■Specifiche

Tipo Obiettivo NIKKOR Tieto Tipo G AF-S DX Micro, con CPU integrata e baionetta F-mount
Lunghezza fiscale 40 mm
Apertura massima f/2.8
Costruzione obiettivo 9 elementi in 7 gruppi
Angolo di campo 38°50'
Indicatore rapporto di riproduzione	Da∞a 1:1
Informazioni sulla distance	Inviate alla fotocamera
Messa a fuoco Autofocus	controllato da motore Silent Wave con anello di messa a fuoco separato per messa a fuoco manuale
Indicatore della distance di messa a fuoco	Da 0,163 m a infinito (∞)
Distanza minima di messa a fuoco	0,163 m dal piano foscale (1:1)
Lamelle del diaframma 7 (aperture del diaframma arro Tondata)
Diaframma Complemente automatico
Gamma del diaframma da f/2.8 a f/22
Misurazione esposimetrica	Aperture massima
Interruttore limite di messa a fuoco	Due posizioni: FULL (∞-0,163 m) e ∞-0,2 m
Dimensione attacco filtrato	52 mm (P=0,75 mm)
Dimensioni	Circa 68,5 mm di diametro × 64,5 mm (distanza alla flangia di inesto dell'obiettivo della fotocamera)
Peso Circa 235 g

Nikon si riserva il diritto diambiare le specifiche hardware descripte in quello manuale, in qualsiasi momento eswana previa notifica.

■Avvisi per gli utenti europei

Questo symbolo indica che gli appearecchi elettrici ed elettronici devono essere smaltiti negli appositi contentitori di rifiuti.

Le seguenti istruzioni sono rivolte esclusivamenteagli utenti di paesi europei:

• Il presente prodotto deve essere smaltito nell'apposto contentitore di rifiuti. Non smaltire insieme ai rifiuti domestici.
• La raccolta differenziata e il riciclaggio aiutano a preservare le risorse naturali e a prevenir le conseguenze negative per la salute umana e per l'ambiente che potrebbero essere provocate da uno smaltimento scorretto.
• Per ulteriori informazioni, vi preghiamo di contattare il rivenditore o le autorità locali responsabili dello smaltimento dei rifiuti.
