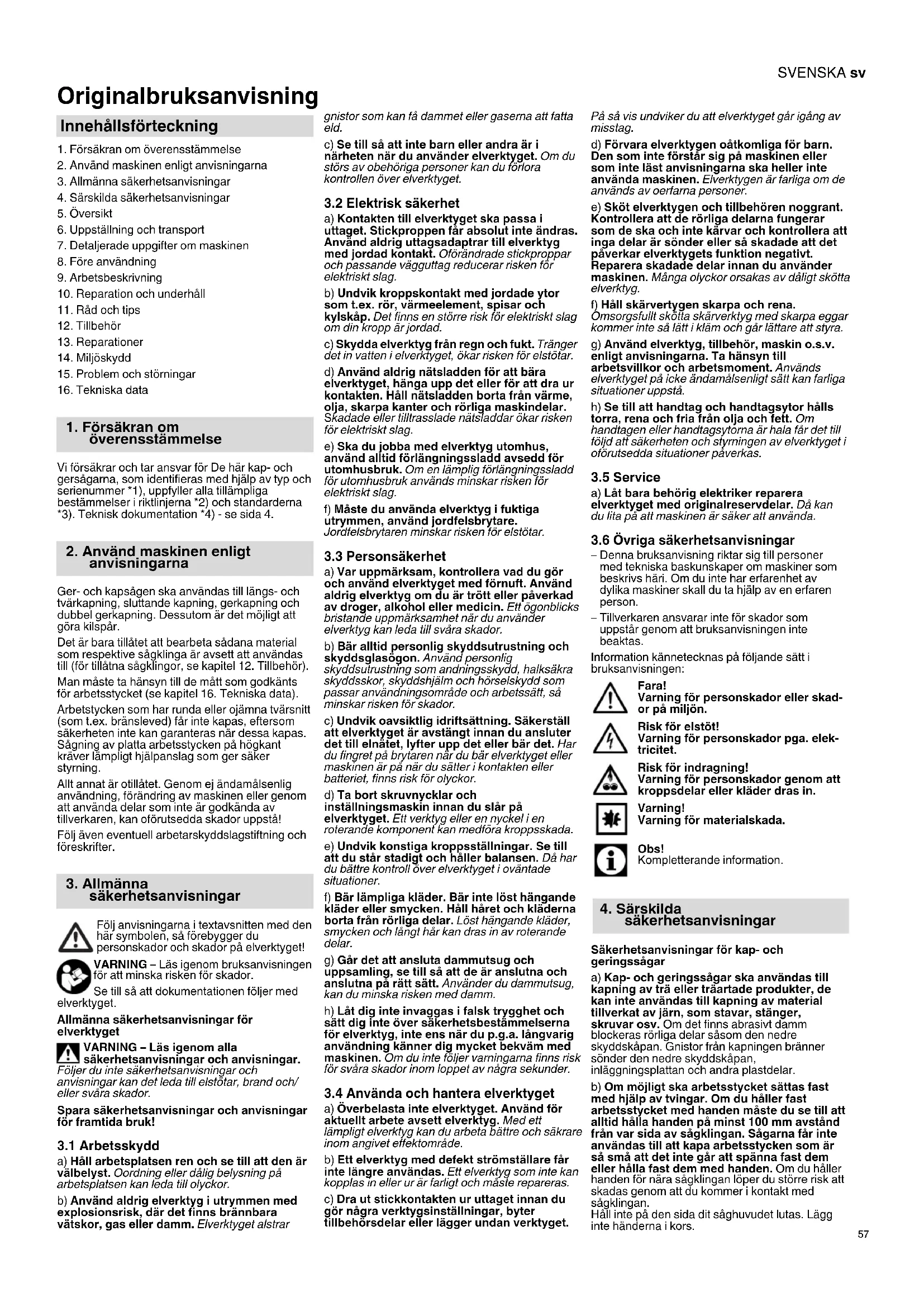

BRUKSANVISNING KGSV 72 Xact SYM METABO

1. Försäkran om överensstämmelse

2. Använd maskinen enligt anvisningarna

3. Allmänna säkerhetsanvisningar

4. Särskilda säkerhetsanvisningar

6. Uppställning och transport

7. Detaljerade uppgifter om maskinen

10. Reparation och underhåll

15. Problem och störningar

Vi försäkrar och tar ansvar för De här kap- och gersågarna, som identifieras med hjälp av typ och serienummer *1), uppfyller alla tillämpliga bestämmelser i riktlinjerna *2) och standarderna *3). Teknisk dokumentation *4) - se sida 4. Ger- och kapsågen ska användas till längs- och tvärkapning, sluttande kapning, gerkapning och dubbel gerkapning. Dessutom är det möjligt att göra kilspår. Det är bara tillåtet att bearbeta sådana material som respektive sågklinga är avsett att användas till (för tillåtna sågklingor, se kapitel 12. Tillbehör). Man måste ta hänsyn till de mått som godkänts för arbetsstycket (se kapitel 16. Tekniska data). Arbetstycken som har runda eller ojämna tvärsnitt (som t.ex. bränsleved) får inte kapas, eftersom säkerheten inte kan garanteras när dessa kapas. Sågning av platta arbetsstycken på högkant kräver lämpligt hjälpanslag som ger säker styrning. Allt annat är otillåtet. Genom ej ändamålsenlig användning, förändring av maskinen eller genom att använda delar som inte är godkända av tillverkaren, kan oförutsedda skador uppstå! Följ även eventuell arbetarskyddslagstiftning och föreskrifter. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. Se till så att dokumentationen följer med elverktyget. Allmänna säkerhetsanvisningar för elverktyget VARNING – Läs igenom alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/ eller svåra skador. Spara säkerhetsanvisningar och anvisningar för framtida bruk!

a) Håll arbetsplatsen ren och se till att den är välbelyst. Oordning eller dålig belysning på arbetsplatsen kan leda till olyckor. b) Använd aldrig elverktyg i utrymmen med explosionsrisk, där det finns brännbara vätskor, gas eller damm. Elverktyget alstrar gnistor som kan få dammet eller gaserna att fatta eld. c) Se till så att inte barn eller andra är i närheten när du använder elverktyget. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

3.2 Elektrisk säkerhet

a) Kontakten till elverktyget ska passa i uttaget. Stickproppen får absolut inte ändras. Använd aldrig uttagsadaptrar till elverktyg med jordad kontakt. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyg från regn och fukt. Tränger det in vatten i elverktyget, ökar risken för elstötar. d) Använd aldrig nätsladden för att bära elverktyget, hänga upp det eller för att dra ur kontakten. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade nätsladdar ökar risken för elektriskt slag. e) Ska du jobba med elverktyg utomhus, använd alltid förlängningssladd avsedd för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Måste du använda elverktyg i fuktiga utrymmen, använd jordfelsbrytare. Jordfelsbrytaren minskar risken för elstötar.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd aldrig elverktyg om du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks bristande uppmärksamhet när du använder elverktyg kan leda till svåra skador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Använd personlig skyddsutrustning som andningsskydd, halksäkra skyddsskor, skyddshjälm och hörselskydd som passar användningsområde och arbetssätt, så minskar risken för skador. c) Undvik oavsiktlig idriftsättning. Säkerställ att elverktyget är avstängt innan du ansluter det till elnätet, lyfter upp det eller bär det. Har du fingret på brytaren när du bär elverktyget eller maskinen är på när du sätter i kontakten eller batteriet, finns risk för olyckor. d) Ta bort skruvnycklar och inställningsmaskin innan du slår på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik konstiga kroppsställningar. Se till att du står stadigt och håller balansen. Då har du bättre kontroll över elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Går det att ansluta dammutsug och uppsamling, se till så att de är anslutna och anslutna på rätt sätt. Använder du dammutsug, kan du minska risken med damm. h) Låt dig inte invaggas i falsk trygghet och sätt dig inte över säkerhetsbestämmelserna för elverktyg, inte ens när du p.g.a. långvarig användning känner dig mycket bekväm med maskinen. Om du inte följer varningarna finns risk för svåra skador inom loppet av några sekunder.

3.4 Använda och hantera elverktyget

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra ut stickkontakten ur uttaget innan du gör några verktygsinställningar, byter tillbehörsdelar eller lägger undan verktyget. På så vis undviker du att elverktyget går igång av misstag. d) Förvara elverktygen oåtkomliga för barn. Den som inte förstår sig på maskinen eller som inte läst anvisningarna ska heller inte använda maskinen. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktygen och tillbehören noggrant. Kontrollera att de rörliga delarna fungerar som de ska och inte kärvar och kontrollera att inga delar är sönder eller så skadade att det påverkar elverktygets funktion negativt. Reparera skadade delar innan du använder maskinen. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärvertygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyg, tillbehör, maskin o.s.v. enligt anvisningarna. Ta hänsyn till arbetsvillkor och arbetsmoment. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Se till att handtag och handtagsytor hålls torra, rena och fria från olja och fett. Om handtagen eller handtagsytorna är hala får det till följd att säkerheten och styrningen av elverktyget i oförutsedda situationer påverkas.

a) Låt bara behörig elektriker reparera elverktyget med originalreservdelar. Då kan du lita på att maskinen är säker att använda.

3.6 Övriga säkerhetsanvisningar

– Denna bruksanvisning riktar sig till personer med tekniska baskunskaper om maskiner som beskrivs häri. Om du inte har erfarenhet av dylika maskiner skall du ta hjälp av en erfaren person. – Tillverkaren ansvarar inte för skador som uppstår genom att bruksanvisningen inte beaktas. Information kännetecknas på följande sätt i bruksanvisningen: Fara! Varning för personskador eller skad- or på miljön. Risk för elstöt! Varning för personskador pga. elek- tricitet. Risk för indragning! Varning för personskador genom att kroppsdelar eller kläder dras in. Varning! Varning för materialskada. Obs! Kompletterande information. Säkerhetsanvisningar för kap- och geringssågar a) Kap- och geringssågar ska användas till kapning av trä eller träartade produkter, de kan inte användas till kapning av material tillverkat av järn, som stavar, stänger, skruvar osv. Om det finns abrasivt damm blockeras rörliga delar såsom den nedre skyddskåpan. Gnistor från kapningen bränner sönder den nedre skyddskåpan, inläggningsplattan och andra plastdelar. b) Om möjligt ska arbetsstycket sättas fast med hjälp av tvingar. Om du håller fast arbetsstycket med handen måste du se till att alltid hålla handen på minst 100 mm avstånd från var sida av sågklingan. Sågarna får inte användas till att kapa arbetsstycken som är så små att det inte går att spänna fast dem eller hålla fast dem med handen. Om du håller handen för nära sågklingan löper du större risk att skadas genom att du kommer i kontakt med sågklingan. Håll inte på den sida dit såghuvudet lutas. Lägg inte händerna i kors. Innehållsförteckning

2. Använd maskinen enligt

säkerhetsanvisningar

c) Det får inte vara möjligt att röra på arbetsstycket och det måste antingen vara fastspänt eller tryckas mot anslaget och bordet. Arbetsstycket får inte skjutas in i sågklingan och kapa inte ”efter eget gottfinnande”. Om det finns arbetstycken som sitter löst eller rör på sig kan dessa slungas iväg med hög hastighet, något som kan leda till skador. d) Skjut sågen genom arbetsstycket. Se till att inte dra sågen genom arbetsstycket. När du tänker kapa lyfter du upp såghuvudet och drar det över arbetsstycket utan att kapa. Därefter slår du på motorn, vrider ned såghuvudet och trycker sågen genom arbetsstycket. Om man drar igenom arbetsstycket vid kapning riskerar man att sågklingan stiger uppåt i arbetsstycket och slungas mot användaren med väldig kraft. e) Lägg aldrig handen tvärs över kaplinjen, varken framför eller bakom sågklingan. Det är mycket farligt att stödja arbetsstycket med ”händerna i kors”, d.v.s. om man håller arbetstycket till höger och sågklingan med vänster hand eller tvärtemot f) När sågklingan roterar får man inte fatta tag bakom anslaget. Ett säkerhetsavstånd på 100 mm mellan hand och roterande sågklinga måste alltid iakttas (gäller båda sidor om sågklingan, t.ex. när träavfall ska tas bort). Det kan hända att du inte märker av att din hand befinner sig nära den roterande sågklingan och du kan ådra dig svåra skador. g) Före kapning måste arbetstycket testas. Om arbetstycket är böjt eller förvridits ska den sidan som kröker sig utåt spännas fast mot anslaget. Se alltid till att det inte finns någon spricka mellan arbetsstycke, anslag och bord utmed kaplinjen. Det kan hända att böjda eller förvridna arbetstycken vrids fel eller förskjuts och orsakar att den roterande sågklingan kläms fast under kapning. Det får inte finnas några spikar eller främmande objekt i arbetsstycket. h) Sågarna får inte användas förrän bordet är fritt från verktyg, träavfall o.s.v. Det enda som får finnas på bordet är arbetsstycket. Småavfall, lösa trästycken eller andra föremål som kommer i kontakt med den roterande klingan kan slungas iväg i hög hastighet.

i) Kapa bara ett arbetstycke i taget. Om flera

arbetsstycken staplas på varandra blir det svårt att spänna eller hålla fast dem och under kapningsprocessen kan klingan klämmas fast eller hamna på sned. j) Innan ger- och kapsågen tas i bruk ska man se till att den är placerad på en jämn och stabil yta. Med en jämn och stabil yta minskar risken att ger- och kapsågen blir ostabil. k) Planera arbetet. Varje gång sågklingans lutning eller gervinkeln behöver justeras måste man se till att det justerbara anslaget är rätt reglerat och stöder arbetsstycket, utan att det kommer i kontakt med klingan eller skyddskåpan. Utan att maskinen slås på och utan att ett arbetsstycke placeras på bordet kan man simulera att sågklingan utför en fullständig kapningsrörelse så att man kan försäkra sig om att det inte blockerar anslaget, något som kan leda till störningar eller fara vid kapning. l) När arbetsstyckena är bredare eller längre än bordets ovansida, ska man se till att det finns lämpligt stöd, t.ex. i form av bordsförlängningar eller sågbockar. Arbetsstycken som är längre eller bredare än bordet för ger- och kapsågar kan välta om de inte stöttas upp ordentligt. Om ett kapat vedträ eller arbetsstycket välter, kan det få den undre skyddskåpan att lyftas eller slungas ut okontrollerat från den roterande klingan. m) Engagera inte någon annan person som kompensation för en bordsförlängning eller som ett extrastöd. Om arbetsstycket inte får tillräckligt med stöd kan det leda till att klingan kläms fast. Det kan också hända att arbetsstycket förskjuts vid kapningen och medhjälparen dras in i den roterande klingan. n) Det kapade arbetsstycket får inte tryckas mot den roterande sågklingan. Om det är ont utrymme, t.ex. när längdanslag används, kan det hända att den kapade delen kilas fast i klingan och slungas ut med våldsam kraft. o) Man ska alltid se till att använda en tving eller någon annan passande anordning, så att man kan ge stöd åt kringliggande material som stänger eller rör. Stänger har vid kapning en tendens att rulla iväg, vilket gör att klingan ”biter sig fast” och arbetsstycket och din hand kan dras in i klingan. p) Se till att klingan uppnår fullt varvtal innan du utför något kapningsarbete på arbetsstycket. På så vis minskar risken för att arbetsstycket skulle slungas iväg. q) Om arbetsstycket kläms fast eller klingan blockeras, måste man se till att ger- och kapsågen slås av. Vänta tills alla rörliga delar har stannat, dra sedan ut nätkontakten. Därefter avlägsnas det fastklämda materialet. Om man fortsätter att kapa när en dylik blockering uppstått kan man tappa kontrollen eller ger- och kapsågen komma till skada. r) När man har kapat av ett arbetsstycke släpper man upp brytaren, håller ned såghuvudet och avvaktar tills klingan stannat av innan man tar bort det kapade arbetsstycket. Det är mycket farligt att närma sig den inbromsande klingan med handen.

4.1 Övriga säkerhetsanvisningar

Beakta även de särskilda säkerhetsanvisningarna i respektive kapitel. Följ även eventuell arbetarskyddslagstiftning och föreskrifter. Allmänna risker! Kom ihåg att även ta hänsyn till yttre faktorer. Använd lämpliga stöd för långa arbetsstycken. Den här maskinen är bara avsedd för användning av personer som vet hur en dylik maskin fungerar och känner till de risker som är förknippade med den. Personer under 18 år får endast använda maskinen i samband med utbildning under uppsikt av en handledare. Obehöriga, speciellt barn, får inte vistas i riskområdet. Låt inga andra personer komma i beröring med maskinen eller nätkabeln under drift. Försök att inte överhetta tandningen. När man kapar plast ska man se till att den inte smälter. Risk för klämskador och andra personskador av rörliga delar! Maskinen får inte användas utan skyddsanordningar. Håll alltid tillräckligt avstånd till sågklingan när du kapar. Använd lämpliga påskjutare om det behövs. Håll tillräckligt avstånd till drivna komponenter under arbetets gång. Vänta tills sågklingan har stannat helt innan du tar bort mindre arbetsstycken, trärester o.s.v. från arbetsområdet. Kapa bara arbetsstycken med mått som gör att du kan hålla säkert i stycket när du arbetar. Använd spännanordningar eller ett skruvstycke och fixera arbetsstycket. På så vis hålls det säkrare på plats än om man använder handen. Bromsa inte klingan genom att trycka på den från sidan. Nätkontakten måste alltid dras ur innan du gör några inställningar, utför underhåll eller reparationer. När verktyget inte används ska du dra ut nätkontakten. Risk för skärskador även när klingan står still! Använd skyddshandskar vid byte av klingor. Förvara sågklingorna så att ingen kan skada sig på dem. Fara på grund av slag av såghuvudet (sågklingan trasslar in sig i arbetsstycket och slås plötsligt upp)! Välj en sågklinga som passar till det material som ska kapas. Fatta ett ordentligt tag om handtaget. I det ögonblick när sågklingan sänks ned i arbetsstycket är risken för slag särskilt stor. Kapa bara tunna eller tunnväggiga arbetsstycken med fintandad sågklinga. Använd alltid vassa sågklingor. Byt genast ut slöa sågklingor. Risken för slag är större`om en slö sågtand fastnar i arbetsstycket. Kanta inte arbetsstyckena. Undersök i tveksamma fall om det finns främmande föremål i arbetsstycket (till exempel spik eller skruv). Kapa aldrig mer än ett arbetsstycke åt gången och inte heller buntar med flera stycken. Risken att skada sig är stor när ett stycke slungas iväg okontrollerat av sågklingan. När man gör kilspår ska man se till att det inte utövas något tryck mot sågklingan från sidan – använd en spännanordning. Risk för indragning! Se till att inga kroppsdelar eller kläder kan fastna och bli indragna av roterande delar vid sågning (använd inte slips, inte handskar och inte kläder med vida ärmar; personer med långt hår måste använda hårnät). Kapa aldrig arbetsstycken med linor, snören, bandkablar eller trådar eller arbetsstycken som innehåller liknande material. Fara på grund av bristande personlig skyddsutrustning! Använd hörselskydd. Använd skyddsglasögon. Använd andningsskydd. Använd rätt arbetskläder. Använd halkfria skor. När sågklingor och grova verktyg hanteras ska man använda handskar. Sågklingor måste förvaras i en behållare. Fara för sågspån! Arbeta alltid med spånsug. Spånsugen måste uppfylla de värden som anges i kapitel 16.. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm, - använd en utsugsanordning och/eller en luftrenare, - sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.SVENSKA sv

- Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Fara vid tekniska förändringar på sågen eller vid användning av delar som inte är utprovade och godkända av tillverkaren! Montera maskinen exakt enligt dessa anvisningar. Använd endast delar som godkänts av tillverkaren. Det gäller framför allt: – Sågklingor (för beställningsnummer, se kapitel

– Säkerhetsanordningar. – Skärningslaser – Belysning för kapningsområde. Genomför inga ändringar på maskindelarna. Se till att det varvtal som anges på sågklingan är minst lika högt som varvtalet som anges på sågen. Fara på grund av brister på sågen! Kontrollera om det finns eventuella skador på maskinen före varje användning: Innan maskinen används måste man noga undersöka att säkerhetsanordningar, skyddsanordningar eller lätt skadade delar fungerar som de ska. Kontrollera att rörliga delar fungerar felfritt och inte fastnar. Alla delar måste vara rätt monterade och uppfylla samtliga driftvillkor för att maskinen ska fungera felfritt. Använd aldrig trasiga eller deformerade sågklingor. Fara p.g.a. buller! Använd hörselskydd. Fara pga. blockerande arbetsstycken eller delar! Om en blockering förekommer:

4. åtgärda med lämpliga verktyg.

4.2 Symboler på maskinen

(beroende på modell) Läs bruksanvisningen. Ta aldrig i sågklingan. Använd skyddsglasögon och hörselskydd. Använd inte maskinen i våta eller fuktiga utrymmen. Laserstrålning - titta inte rätt mot belysningen.

4.3 Säkerhetsanordningar

Spånhuv (7) Den indragbara skyddskåpan skyddar mot oavsiktlig kontakt med klingan och kringflygande spån. Säkerhetsspärrar (29) Inte förrän säkerhetslåset aktiveras öppnas den indragbara skyddskåpan och sågen kan sänkas. Anslag för arbetsstycke (30) Med anslaget för arbetsstycke hindras ett arbetsstycke från att röra på sig under sågning. Vid användning måste anslaget alltid vara installerat. Det är viktigt att det justerbara anslaget är justerat på rätt sätt och ger bästa möjliga stöd åt arbetsstycket utan att komma i kontakt med klingan eller skyddskåpan. Lås fast med hjälp av låsskruv (31). Se sida 2. 1 Bärhandtag 2 Stöd till spånutsug 3 Vinkel-utsugsadapter 4 Bärhandtag 5 Belysning av det kapade området 6 Laserutstrålning 7 Indragbar skyddskåpa 8 Bordsbreddning 9 Bord 10 Låsskruv för bordsbreddningen 11 Spännanordning för arbetsstycke 12 Spärrspak till inställning av lutning 13 Spärrknapp (för öka lutningsvinkeln med +/- 2

14 Låsspak för inställning av lutning 15 Broms för sågklinga 16 Transportbroms 17 Insexkantnyckel/ Verktygsdepå för insexkantnyckel 18 Låsskruv till draganordning 19 Krok till kabelupprullning 20 Bordsinlägg 21 Spärrhake till det svängbara bordets spärrlägen 22 Låsspak för svängbart bord 23 Svängbart bord 24 PÅ/AV-brytare till belysningen av det kapade området 25 PÅ/AV-brytare till lasertillskärning 26 Varvtalsvred 27 PÅ/AV-brytare till sågen 28 Såghandtag 29 Säkerhetsspärr 30 reglerbara arbetsstyckesanslag (inkl. överstycke) 31 Låsskruv till arbetsstyckesanslagen 32 Låsspak (gäller endast KGSV 72 Xact SYM) 33 Spärrhakar (gäller endast KGSV 72 Xact SYM) 34 justerbar vinkel

• beror på modell/utrustning Montera justerbart handtag för svängbart bord Stoppa in det justerbara handtaget (22) i det svängbara bordet (23) och skruva i det. Klistra fast laser-varningsskylt Maskinen levereras med en laser-varningsskylt på tyska. Klistra över den med den medföljande laser-varningsskylten på ditt språk innan du börjar använda maskinen. Uppställning Maskinen måste angöras på ett stabilt underlag så att arbeten kan utföras på ett säkert sätt. – En fastmonterad arbetsplatta, en arbetsbänk eller ett Metabo-stativ kan användas som underlag (se kapitlet Tillbehör). – Det är också viktigt att maskinen står stadigt när större arbetstycken ska bearbetas. – Långa arbetsstycken måste dessutom pallas upp med lämpliga tillbehör. Obs! Vid mobil installation kan maskinen skruvas fast på en fanerskiva eller ett blockbord (500 mm x 500 mm, med en styrka på minst 19 mm). När maskinen ska användas måste skivan fästas med skruvtvingar på en arbetsbänk.

såghuvudet något nedåt och håll fast. Dra ur transportspärren (16).

3. Vrid långsamt upp såghuvudet.

1. Vrid såghuvudet nedåt och tryck in

transportspärren (16).

2. Spärra draganordningen med hjälp av

låsskruven (18) i det bakre läget. Varning! Sågarna får inte transporteras till skyddsanordningarna.

3. Lyft och transportera verktyget med handtag

Slå på motor: Tryck och håll in PÅ/AV-brytare. Slå av motor: Släpp upp PÅ/AV-brytare.

7.2 PÅ/AV-brytare för belysning av

kapningsområde (24) Slå på/av belysningen av kapningsområdet. Fara! Rikta inte ljusstrålen i ögonen på människor och djur!

7.3 PÅ/AV-brytare för skärningslaser

(25) Slå på/av skärningslaser. Med hjälp av skärningslasern markeras en linje till vänster och en linje till höger om sågkapningen. Utför en provkapning så att du blir bekant med positionen. Fara! LASERSTRÅLNING TITTA INTE RAKT IN I STRÅLEN LASER KLASS 2 EN 60825-1:2007 P<1 mW, λ=650 nm

7.4 Inställning av lutning

Sväng upp såghuvudet. Fäll fram spärrspaken (12). När du släppt låsspaken (14) (sväng bakåt) är det möjligt att luta sågen mellan 0° och 45° till vänster och höger i lodrätt läge. Om spärrspaken (12) fälls mot baksidan hakar sågen fast i bestämda lägen. under justeringen ska du trycka in spärrknappen (13) för att även ställa in vinklar på upp till 47° till vänster i lodrätt läge eller på upp till 47°åt höger i lodrätt läge. Fara! Låsspaken (14) på vipparmen (gäller även de spärrade lägena) måste dras åt så att lutningsvinkeln inte ändras under sågning.

När det gäller gerkapning är det möjligt att vrida det svängbara bordet i 50° vinkel till vänster eller 50° till höger efter att justeringshandtaget (22) har lösgjorts och spärrhaken (21) har tryckts in. När spärrhaken (21) är uppskjuten hakar det svängbara bordet fast i bestämda vinkelnivåer. När spärrhaken (21) är helt nedskjuten inaktiveras spärrfunktionen. Fara! Gervinkeln ändras inte vid sågningen förutsatt att justeringshandtaget (22) på det svängbara bordet vrids åt (gäller även rastlägen).

7.6 Gäller endast KGSV 72 Xact SYM:

Symmetriska kapningar Används för att åstadkomma snabba och enkla kapningar av geringar med ett symmetriskt inställbart stoppsystem. Dra upp båda låsspakarna (32) och lösgör spännanordningen. Tryck ned spärrhaken (33) helt och hållet, nu är spärrfunktionen inaktiverad. Ställ in önskad vinkel genom att lägga på den”justerbara vinkeln” (34) skjut på båda bordsytorna (9)/

6. Uppställning och transport

7. Detaljerade uppgifter om

arbetsstyckesanslagen (30) samtidigt och anpassa efter önskad vinkel. Om spärrhaken (33) är i det övre läget, hakar de båda bordsytorna (9)/arbetsstyckesanslagen (30) fast i bestämda vinkelnivåer. Fara! Båda låsspakarna (32) (även i spärrlägen!) måste tryckas ned så att vinkeln inte ändras under kapningen.

Med hjälp av draganordningen kan man också kapa arbetsstycken med större tvärsnitt. Det går att använda draganordningen till alla typer av kapningar (raka kapningar, gerkapningar, sluttande kapningar, dubbla gerkapningar och kilspårssågning). När man inte längre behöver använda sig av draganordningen, låser man den med hjälp av låsskruven (18) i det bakre läget.

7.8 Begränsning av skärdjup

Tillsammans med draganordningen (47) kan man med hjälp av funktionen som begränsar skärdjupet göra kilspår. Vrid på ställskruven och angör med hjälp av kontramuttern. Det är möjligt att avaktivera funktionen för skärdjupsbegränsning genom att anslaget (48) förskjuts bakåt.

7.9 Inställning av varvtal

Ställ in varvtalet med vredet (26) . Se tabellen för rekommenderade lägen för vredet. Trä: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–6 Aluminium: . . . . . . . . . . . . . . . . . . . . . . . . . 3–6 Plast: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3

8.1 Ansluta spånutsug

Fara! Vissa sågspånssorter (t.ex. från bok-, ek- och askträ) kan orsaka cancer vid inandning. – Arbeta bara med en lämplig spånutsug. – Dessutom ska man se till att använda en dammask, eftersom det inte är möjligt att fånga upp respektive suga ut allt sågdamm. Om du tänker ansluta maskinen till ett spånutsug: Anslut ett spånutsug eller en mobil universaldammsugare på spånutsugsstöden (2). Vid behov sätter du fast vinkel- utsugsadaptern (3). Var noga med att spånutsuget uppfyller de krav som beskrivs i kapitel 16. ”Tekniska data”. Observera även bruksanvisningen för utsugningsanläggningen!

8.2 Montering av spännanordning till

arbetsstycken Det går att montera spännanordningen till arbetstycken (11) i två lägen: – För breda arbetstycken: Skjut in spännanordningen i bordets bakre borrhål (35). – För smala arbetstycken: Skjut in spännanordningen i bordets främre borrhål (36).

Fara! Elspänning Anslut bara maskinen till strömkällor som uppfyller följande krav (se även kapitel 16. ”Tekniska data”): – Nätspänning och -frekvens ska överensstämma med uppgifterna på maskinens typskylt. – Sågen ska vara avsäkrad med jordfelsbrytare med felström 30 mA. – Alla kontakter ska vara jordade enligt föreskrift. Lägg nätkabeln på ett sådant sätt att den inte är i vägen eller kan skadas under arbetet. Använd bara gummisladd med rätt ledningsarea som förlängningssladd (3 × 1,5 mm

Använd förlängningssladd till ytterområdet. Använd bara godkända och märkta förlängningssladdar utomhus. Undvik att maskinen startas av misstag. Se till så att strömbrytaren är av innan du sätter i kontakten i uttaget. Kontrollera säkerhetsanordningarna innan arbetet påbörjas. Stå på rätt ställe under sågning: – Framtill på manöversidan; – Mitt framför sågen; – vid sidan om inställningsanordningen för sågklingan. Fara! b) Om möjligt ska arbetsstycket sättas fast med hjälp av spännanordningen för arbetsstycken (11). Klämrisk! När såghuvudet lutar eller svänger får man inte fatta tag i gångjärnsområdet eller under maskinen. Vid lutning måste såghuvudet hållas fast. Vid arbetet måste man använda: – Stöd för arbetsstycken – om dessa kan falla av bordet efter delning, – Spånutsug. Kapa bara arbetsstycken med mått som gör att du kan hålla säkert i stycket när du arbetar. Tryck alltid arbetsstycket mot sågbordet under sågning och ställ det inte på högkant. Bromsa inte heller klingan genom att trycka på den från sidan. Risken att skada sig är stor om en sågklinga blockeras.

Utgångsläge: – Transportspärren (16) är urdragen. – Såghuvudet har svängts uppåt. – Funktionen för skärdjupsbegränsning (48) är avaktiverad. – Det svängbara bordet är placerat i 0°-läge, justeringshandtaget (22) till svängbart bordet är åtdraget. – När såghuvudet lutas till lodrätt läge är lutningen 0°, låsspakl (14) för inställning av lutning är åtdragen. – Draganordningen är placerad längst bak. – Draganordningens låsskruv (18) har lösgjorts. – Ställa in stopp för arbetsstyckesanslaget (30): Lossa ställskruven (31). Skjut det skjutbara arbetsstyckesanslaget (30) (övre och nedre del) så att arbetsstycket får så mycket stöd som möjligt utan att komma i kontakt med sågklingan eller skyddskåpan. Sätt fast med ställskruv (31). Kapa arbetsstycke:

1. Tryck arbetsstycket mot anslaget och kläm

fast med hjälp av spännanordningen (11) .

2. För bredare arbetsstycken: Dra såghuvudet

framåt (mot användaren) (draganordning).

3. Aktivera säkerhetsspärren (29) och tryck på

strömbrytaren (27) och håll den intryckt.

4. Med handtaget sänker man varsamt ned

såghuvudet och skjuter det eventuellt bakåt (bort från användaren). När du kapar såghuvudet får du inte trycka för hårt mot arbetsstycket, annars sjunker motorvarvtalet för mycket.

5. Såga igenom ett arbetstycke under en

6. Släpp upp PÅ/AV-brytaren (27) se till att

såghuvudet långsamt svängs tillbaka till det övre utgångsläget.

Utgångsläge: – Transportspärren (16) är urdragen. – Såghuvudet har svängts uppåt. – Funktionen för skärdjupsbegränsning (48) är avaktiverad. – När såghuvudet lutas till lodrätt läge är lutningen 0°, låsspakl (14) för inställning av lutning är åtdragen. – Draganordningen är placerad längst bak. – Draganordningens låsskruv (18) har lösgjorts. – Ställa in stopp för arbetsstyckesanslaget (30): Lossa ställskruven (31). Skjut det skjutbara arbetsstyckesanslaget (30) (övre och nedre del) så att arbetsstycket får så mycket stöd som möjligt utan att komma i kontakt med sågklingan eller skyddskåpan. Sätt fast med ställskruv (31). VARNING - Gäller endast KGSV 72 Xact SYM: Rikta in arbetsstyckesanslagen (30) så att de bildar en rät linje. (Vi rekommenderar att spärrhaken (33) trycks ned, så att de båda bordsytorna (9)/arbetsstyckesanslagen (30) hakas fast i vinkelnivå 0°.) – Tryck ned båda låsspakarna (32) helt och hållet. Kapa arbetsstycke:

1. Vrid loss justeringshandtaget (22) på det

svängbara bordet och lösgör spärrhaken (21).

2. Ställ in den vinkel du vill ha.

Obs! När spärrhaken (21) är uppskjuten hakar det svängbara bordet i vinkelnivåerna 0°, 15°, 22,5°, 31,6°, 45° och 60°. När spärrhaken (21) är helt nedskjuten inaktiveras spärrfunktionen.

3. Dra åt justeringshandtaget (22) på det

svängbara bordet. Varning! Låshandtaget (22) på det svängbara bordet (gäller även spärrlägena!) måste dras åt så att geringsvinkeln inte ändras under kapningen.

4. Kapa arbetsstycket, enligt beskrivningen

Utgångsläge: – Transportspärren (16) är urdragen. – Såghuvudet har svängts uppåt. – Funktionen för skärdjupsbegränsning (48) är avaktiverad. – Det svängbara bordet är placerat i 0°-läge, justeringshandtaget (22) till svängbart bordet är åtdraget. – Draganordningen är placerad längst bak. – Draganordningens låsskruv (18) har lösgjorts. – Ställa in stopp för arbetsstyckesanslaget (30): Lossa ställskruven (31). Skjut det skjutbara arbetsstyckesanslaget (30) (övre och nedre del) så att arbetsstycket får så mycket stöd som möjligt utan att komma i kontakt med sågklingan eller skyddskåpan. Sätt fast med ställskruv (31). För vissa vinklar kan man behöva dra ut arbetsstyckesanslagets (30) högra skjutbara övre del efter att ställskruven (31) har lossats. Dra åt ställskruven (31) igen. (Sätt tillbaka den övre delen och sätt fast med ställskruv (31) efter kapningen så att den inte tappas bort.) Kapa arbetsstycke:

1. Släpp upp låsspaken (14) så att sågens

lutning kan ställas in.

2. Böj långsamt vipparmen till önskat läge:

Dra spärrspaken (12) mot manöversidan = Justera vipparmen så att den blir steglös. Skjut spärrspaken (12) mot baksidan = Spärra vipparm i spärrlägen. Obs! Vipparmen hakar i vinkelnivåerna 0°, 22,5° och 33,9°.

3. Dra åt låsspaken (14) för inställning av lutning.

Varning! Vipparmens låsspak (gäller även spärrlägena!) måste dras åt så att lutningsvinkeln inte ändras under kapningen.

4. Kapa arbetsstycket, enligt beskrivningen

Obs! Med dubbel gerkapning menas en kombination av gerkapning och sluttande kapning. Det innebär att arbetsstycket kapas i sned vinkel mot den bakre anliggningskanten och snett mot ovansidan. Utgångsläge: – Transportspärren (16) är urdragen. – Såghuvudet har svängts uppåt. – Funktionen för skärdjupsbegränsning (48) är avaktiverad. – Det svängbara bordet stannar i önskat läge. – Vipparm lutar och har spärrats i önskad vinkel mot arbetstyckets ovanyta. – Draganordningen är placerad längst bak. – Draganordningens låsskruv (18) har lösgjorts. – Ställa in stopp för arbetsstyckesanslaget (30): Lossa ställskruven (31). Skjut det skjutbara arbetsstyckesanslaget (30) (övre och nedre del) så att arbetsstycket får så mycket stöd som möjligt utan att komma i kontakt med sågklingan eller skyddskåpan. Sätt fast med ställskruv (31). För vissa vinklar kan man behöva dra ut arbetsstyckesanslagets (30) högra skjutbara övre del efter att ställskruven (31) har lossats. Dra åt ställskruven (31) igen. (Sätt tillbaka den övre delen och sätt fast med ställskruv (31) efter kapningen så att den inte tappas bort.) – Gäller endast KGSV 72 Xact SYM: Rikta in arbetsstyckesanslagen (30) så att de bildar en rät linje. Tryck ned båda låsspakarna (32) helt och hållet. Kapa arbetsstycke: Fara! När dubbla gersnitt kapas är det lättare att komma åt sågklingan på grund av den starka lutningen – följaktligen ökar också risken för skada. Håll alltid tillräckligt avstånd till sågklingan! Kapa arbetsstycket, enligt beskrivningen under "Raka snitt”.

Obs! Tillsammans med draganordningen kan man med hjälp av funktionen som begränsar skärdjupet göra kilspår. När den här metoden används åstadkommer man inte någon fullständig kapning genom hela arbetsstycket, utan det kapas bara tills ett visst djup uppnås. Fara för slag! Vid tillverkningen av kilspår är det synnerligen viktigt att inte något tryck från sidan utövas mot sågklingan. Annars finns det risk att såghuvudet plötsligt slås upp. Vid tillverkningen av kilspår ska man använda en spännanordning. Se till att det inte utövas något tryck mot såghuvudet från sidan. Utgångsläge: – Transportspärren (16) är urdragen. – Såghuvudet har svängts uppåt. – Vipparm lutar och har spärrats i önskad vinkel mot arbetstyckets ovanyta. – Det svängbara bordet stannar i önskat läge. – Draganordningen är placerad längst bak. – Draganordningens låsskruv (18) har lösgjorts. Kapa arbetsstycke:

1. Ställ in det begränsade skärdjupet (47) till

önskat skärdjup och angör med hjälp av kontramutter.

2. Lossa på säkerhetsspärren (29) och vrid ned

såghuvudet så att du kan testa det inställda skärdjupet:

3. Utför en testkapning.

4. Eventuellt kan steg 1 och 3 behöva upprepas

tills man lyckas ställa in önskat skärdjup.

5. Kapa arbetsstycket, enligt beskrivningen

Symmetriska kapningar Obs! Används för att åstadkomma snabba och enkla kapningar av geringar med ett symmetriskt inställbart stoppsystem. Utgångsläge: – Transportspärren (16) är urdragen. – Såghuvudet har svängts uppåt. – Funktionen för skärdjupsbegränsning (48) är avaktiverad. – Det svängbara bordet är placerat i 0°-läge, låshandtaget (22) till det svängbart bordet är åtdraget. – Såghuvudets lutning i lodrätt läge är vanligtvis 0°. För särskilda kapningar kan såghuvudet dessutom lutas. Låsspaken (14) för inställning av lutning är åtdragen. – Draganordningen måste spärras i det bakre läget med hjälp av låsskruven (18). – Se till att det justerbara arbetsstyckesanslaget (30) är justerat på rätt sätt och att arbetsstycket får bästa möjliga stöd utan att komma i kontakt med klingan eller skyddskåpan. Förankra båda arbetsstyckesanslagen (30) med låsskruvar (31). Ställa in vinkel:

1. Lägg an den medföljande ”justerbara vinkeln”

(34) mot originalvinkeln (t.ex. ett hörn). Överför originalvinkeln till den ”justerbara vinkeln” (34).

2. Dra upp båda låsspakarna (32) och lösgör

3. Tryck ned spärrhakarna (33) helt och hållet så

att spärrfunktionen inaktiveras.

4. Lägg den ”justerbara vinkeln” (34) på det

svängbara bordet (23).

5. Överför vinkeln från den ”justerbara vinkeln”

(34) till stoppsystemet, genom att du samtidigt skjuter på båda bordsytorna (9)/ arbetsstyckesanslagen (30) och lägger an mot den ”justerbara vinkeln” (34). Obs! Om spärrhaken (33) är i det övre läget, hakar de båda bordsytorna (9)/arbetsstyckesanslagen (30) fast i vinkelnivåerna 45°, 22,5°, 0°, -22,5° och -45°. När spärrhaken (33) är nedtryckt är spärrfunktionen inaktiverad.

6. Tryck ned båda låsspakarna (32) helt och

hållet så att läget fixeras. Fara! Båda låsspakarna (32) (även i spärrlägen!) måste tryckas ned så att vinkeln inte ändras under kapningen. Kapa arbetsstycke:

7. Skjut vid behov arbetsstyckesanslaget (30)

mittemot åt sidan. Tryck det första arbetsstycket mot det vänstra arbetsstyckesanslaget och kläm fast med arbetsstyckesspännanordning (11) och kapa enligt beskrivningen om ”raka kapningar”.

8. Skjut vid behov arbetsstyckesanslaget (30)

mittemot åt sidan. Tryck det andra arbetsstycket mot det högra arbetsstyckesanslaget och kläm fast med arbetsstyckesspännanordning (11) och kapa enligt beskrivningen om ”raka kapningar”. Fara! Vid alla underhålls- och rengöringsarbeten måste nätkontakten dras ut. – Ytterligare underhålls- och reparationsarbeten som beskrivs i detta kapitel får endast utföras av utbildad fackman. – Skadade delar, i synnerhet säkerhetsanordningar, får bara bytas ut mot originalreservdelar. Om du använder delar som inte är godkända av tillverkaren kan detta leda till allvarliga skador. – Slå på och kontrollera alla säkerhetsanordningar efter underhåll och rengöring.

10.1 Byte av sågklinga

Risk för brännskada! Strax efter sågningen kan sågklingan vara mycket varm. Låt den varma klingan svalna. En varm sågklinga får inte rengöras med brandfarlig vätska. Risk för skärskador finns även vid stillastående klinga! När spännskruven (40) behöver lossas på och dras åt måste den indragbara skyddskåpan (7) ha svängts över sågklingan. Använd alltid handskar vid byte av klinga.

1. Dra ur kontakten.

2. Såghuvudet placeras i det övre läget.

3. Spärra sågklingan: tryck på spärrknappen och

vrid på sågklingan med den andra handen tills spärrknappen låser sig. Håll låsknappen intryckt.

4. Skruva av spännskruv med platta (40) på

sågklingans axel med insexnyckel (17) medurs (vänstergängad!).

5. Lossa på säkerhetslås (29) och skjut upp den

svängande skyddskåpan (7) och håll kvar den.

6. Ta varsamt bort ytterflänsen (41) och

sågklingan (42) från sågklingans axel stäng igen den indragbara skyddskåpan igen. Fara! Använd inga rengöringsmedel (t.ex. för att ta bort kådrester) som kan angripa sågens lättmetalldelar. Det kan påverka sågens stabilitet.

7. Rengöring av spännytor:

– Axel för sågklinga (45), – sågklinga (42), – ytterfläns (41), – innerfläns (44) Fara! Lägg på innerflänsen på rätt sätt. Annars kan sågen blockeras eller klingan lossna! Innerflänsen är rätt placerad när ringmuttern pekar mot sågklingan och den platta sidan mot motorn.

8. Sätta fast (44) innerflänsen.

9. Lossa på säkerhetslås (29) och skjut upp den

svängande skyddskåpan (7) och håll kvar den. 10.Lägg på ny klinga – ta hänsyn till vridriktningen: Från vänster (den öppna) sidan betraktat måste pilen på klingan stämma överens med pilriktningen (43) klingans skydd! (34) (9) / (30) (34)

10. Reparation och underhållSVENSKAsv

Fara! Använd endast sågklingor som uppfyller kraven och specifikationerna i den här bruksanvisningen. Använd bara lämpliga sågklingor, som konstruerats för max. varvtal (se "Tekniska data) – felaktiga eller skadade sågklingor kan sprängas och slunga iväg delar. Sågklingor som är avsedda att användas till kapning av trä eller dylika material måste uppfylla kraven i EN 847-1. Använd aldrig: – Sågklingor tillverkade av snabbstål (HSS); – skadade sågklingor; – Klyvklingor. Fara! – Sågklingan får endast användas tillsammans med originaldelar. – Använd aldrig lösa reducerbussningar, då kan sågklingan lossna. – Montera sågklingan så att den är balanserad och inte slår emot eller lossnar. 11.Stäng den indragbara skyddskåpan (7) igen. 12.Skjut på ytterfläns (41) – Den platta (40) sidan måste peka mot spännskruven med bricka! 13.Skruva loss spännskruv med platta (40) moturs (vänstergängad!) och dra åt rejält . 14.Spärra sågklingan: tryck på spärrknappen (15) och vrid på sågklingan med den andra handen tills spärrknappen låser sig. Håll låsknappen intryckt. Fara! – Sexkantsnyckel får inte förlängas. – Dra inte åt spännskruven genom att slå på sexkantsnyckeln. 15.Dra år spännskruven (40) med hjälp av sexkantsnyckeln (17). 16.Kontrollera att allt fungerar som det ska. Lossa också på säkerhetslåset (29) och fäll ned sågen: – med hjälp av den indragbara skyddskåpan måste sågklingan friges utan att den kommer i kontakt med andra maskindelar när den vrids nedåt. – När sågen fälls upp till utgångsläget måste sågklingan automatiskt skyddas av den indragbara skyddskåpan. – Vrid på sågklingan för hand. Sågklingan måste gå att vrida i alla möjliga lägen utan att den kommer i kontakt med andra maskindelar.

10.2 Byte av bordsinlägg

Fara! Om bordsinlägget (20) är skadat finns risk för att små föremål kläms fast mellan bordsinlägg och sågklinga och på så sätt blockerar sågen. Byt genast ut trasiga bordsinlägg!

1. Dra ut skruvarna ur bordsinlägget. Eventuellt

behöver man vrida på det svängbara bordet och luta på såghuvudet så att man lyckas komma åt skruvarna.

2. Ta bort bordsinlägget.

3. Sätt i ett nytt bordsinlägg.

4. Dra åt skruvarna i bordsinlägget.

10.3 Justera anslaget för arbetsstycket

1. Lossa på insexskruvarna (46).

2. Rikta in anslaget till arbetsstycket (30) så att

det är placerat i exakt rät vinkel mot sågklingan när det svängbara bordet hamnar i 0°-läge.

3. Dra åt insexskruvarna (46) .

10.4 Justera lasertillskärning

Fara! LASERSTRÅLNING TITTA INTE RAKT IN I STRÅLEN Du behöver en 2,5 mm sexkantsnyckel till inställningen. Placera en planka med ett lodrätt streck på arbetsstyckesanslaget så att det går lättare att se laserstrålen.

1. Vrid på skruv (38) och ställ på så sätt in

laserstrålen så att den riktas in parallellt i förhållande till klingan (42).

2. Vrid på skruv (37) ELLER (39) och ställ på så

sätt in laserstrålen så att den riktas in parallellt i förhållande till klingan (42).

3. Vrid på skruv (37) OCH (39) och justera på så

sätt avståndet till klingan (42)

4. Vid behov kan du upprepa steg 1 till 3.

10.5 Rengöring av maskinen

Avlägsna spån och damm med dammsugare eller borste från: – justeringsanordningar, – kontroller, – i motorns avkylningsöppningar, – utrymme under bordsinlägg, – Utrymmet under det svängbara bordet (går att komma åt genom öppningarna på baksidan), – lasertillskärning, – belysning av det kapade området

10.6 Förvaring av maskinen

Fara! Förvara maskinen så att den inte kan gå igång av misstag. Se till att ingen person kan komma till skada när maskinen inte är i bruk. Varning! Förvara inte maskinen oskyddad utomhus eller i fuktiga utrymmen.

Alltid före start Ta bort sågspån med dammsugare eller pensel. Kontrollera att det inte finns skador på nätkabel eller nätkontakt och byt eventuellt ut med hjälp av certifierad elektriker. Se till att alla rörliga delar kan röra sig fritt över hela området. Kontrollera om pendelskyddskåpan (7) fungerar felfritt och inte kläms fast. Sågklingan friges utan att den kommer i kontakt med andra maskindelar när den vrids nedåt. När sågen fälls upp till utgångsläget måste sågklingan automatiskt skyddas av den. Reparera skadade delar eller felfungerande delar innan du använder maskinen. Med jämna mellanrum, allt efter användningsförhållanden Kontrollera alla skruvförband och spänn vid behov. Kontrollera såghuvudets återställningsfunktion (det måste vara möjligt att föra tillbaka såghuvudet med hjälp av fjäderkraft), eventuellt kan fjädern behöva bytas ut. Olja in styrdelar lätt. – Använd rätt sorts stöd till höger och vänster om sågen när långa arbetsstycken ska kapas. – När man ska kapa av små stycken behöver man använda extra anslag (en lämplig träbräda, som skruvas fast på maskinens anslag, kan till exempel tjäna som extra anslag). – Om man behöver kapa en välvd bräda (krökt) (49) ska den sida som kröker sig utåt placeras mot anslaget. – Arbetsstycken får inte kapas på högkant, utan måste placeras plant mot det svängbara bordet. Använd bara Metabo-originaltillbehör. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. A Underhålls- och skötselspray till borttagning av kådrester och till konservering av metallytor:

B Metabo-universalsugare (se katalog) C Chassier: Universal-maskinstativ UMS: 6.31317 Maskinstativ KSU 251: 6.29005 Maskinstativ KSU 401: 6.29006 D Sågklinga Power Cut: 6.28009 216 × 2,4/1,8 × 30 24 WZ 5° lutning ger bra kapningsresultat vid kapningar på längden och på tvären i massivt trä E Sågklinga Precision Cut Classic: 6.28060 216 × 2,4/1,8 × 30 40 WZ 5° lutning ger bra kapningsresultat vid kapningar på längden och på tvären i massivt trä och spånplatta F Sågklinga Multi Cut Classic: 6.28066 216 × 2,4/1,8 × 30 60 FZ/TZ 5° lutning ger bra kapningsresultat vid kapningar på längden och på tvären i material med beläggning, laminat, plast och aluminiumprofiler. G Sågklinga Precision Cut: 6.28041 216 x 2,4 x 30 48 WZ 5° lutning för bra kapningsresultat vid kapningar på längden och tvären i massivt trä H Sågklinga Multi Cut: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° lutning för bra kapningsresultat i material med beläggning, laminat, plast eller aluminiumprofiler Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Fara! Reparation av elverktyg får endast utföras av utbildad elektriker! Är sladden till maskinen skadad, så måste den bytas ut mot en Metabo-nätanslutningsledning i originalutförande. Metabo-elverktyg som behöver repareras skickar du till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du hittar reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning. Nedan beskrivs problem och störningar som du kan avhjälpa på egen hand. Om du inte blir hjälpt av de tips som ges här, läser du vidare i kapitel

Fara! Särskilt många olyckor uppstår i samband med problem och störningar. Därför måste man beakta: Vid utförande av felåtgärder måste nätkontakten dras ur. Slå på och kontrollera alla säkerhetsanordningar igen när orsaken till felet är åtgärdat. Det går inte att kapa Transportspärren är låst: Dra ur transportspärren. Säkerhetsspärren är låst: Lås upp säkerhetsspärren. Kapningseffekten är för liten Sågklingan är slö (sågklingan har ev. anlöpning på sidan), Sågklingan passar inte materialet (läs mer i kapitel 12. ”Tillbehör”);

15. Problem och störningarSVENSKA sv

Sågklingan är snedvriden: Byt ut sågklingan (se kapitel 10. ”Underhåll”). Sågen vibrerar mycket Sågklingan är snedvriden: Byt ut sågklingan (se kapitel 10. ”Underhåll”). Sågklingan har inte monterats på rätt sätt: Montera klingan på rätt sätt (se kapitel 10. ”Underhåll”). Det svängbara bordet är trögt Det finns spån under bordet: Ta bort spån. KGSV 72 Xact SYM: Vinkelinställning genom förskjutning av bordsytorna (9) trög Det finns spån under bordet: Ta bort spån. Utrymmet under det svängbara bordet går att komma åt genom öppningarna på baksidan Förklaringar till uppgifterna finns på sida 3. Förbehåll för tekniska ändringar. U =nätspänning I =märkström F =min. säkring

=nominell effektförbrukning IP =skyddstyp

=varvtal vid tomgång

=max. skärhastighet D =klingans diameter (utvändigt) d = borrhål för klinga (invändigt) b = klingans max. tandbredd

=vinkelområde justering av såghuvud

=vinkelområde svängbart bord

=anslutningsdiameter för sugstödet

=minsta luftomsättning

=minsta undertryck för sugstödet

=minsta lufthastighet för sugstödet För information om arbetstyckets max. tvärsnitt, se tabell på sidan 4. ~ Växelström Maskinen har skyddsklass II I den tekniska datan ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Typisk A-värderad bullernivå

= Onoggrannhet Använd hörselskydd!

=Vinkelområde dreiebord

=Vinkelområde drejebord
