MANUAL DE UTILIZADOR KGSV 72 Xact SYM METABO

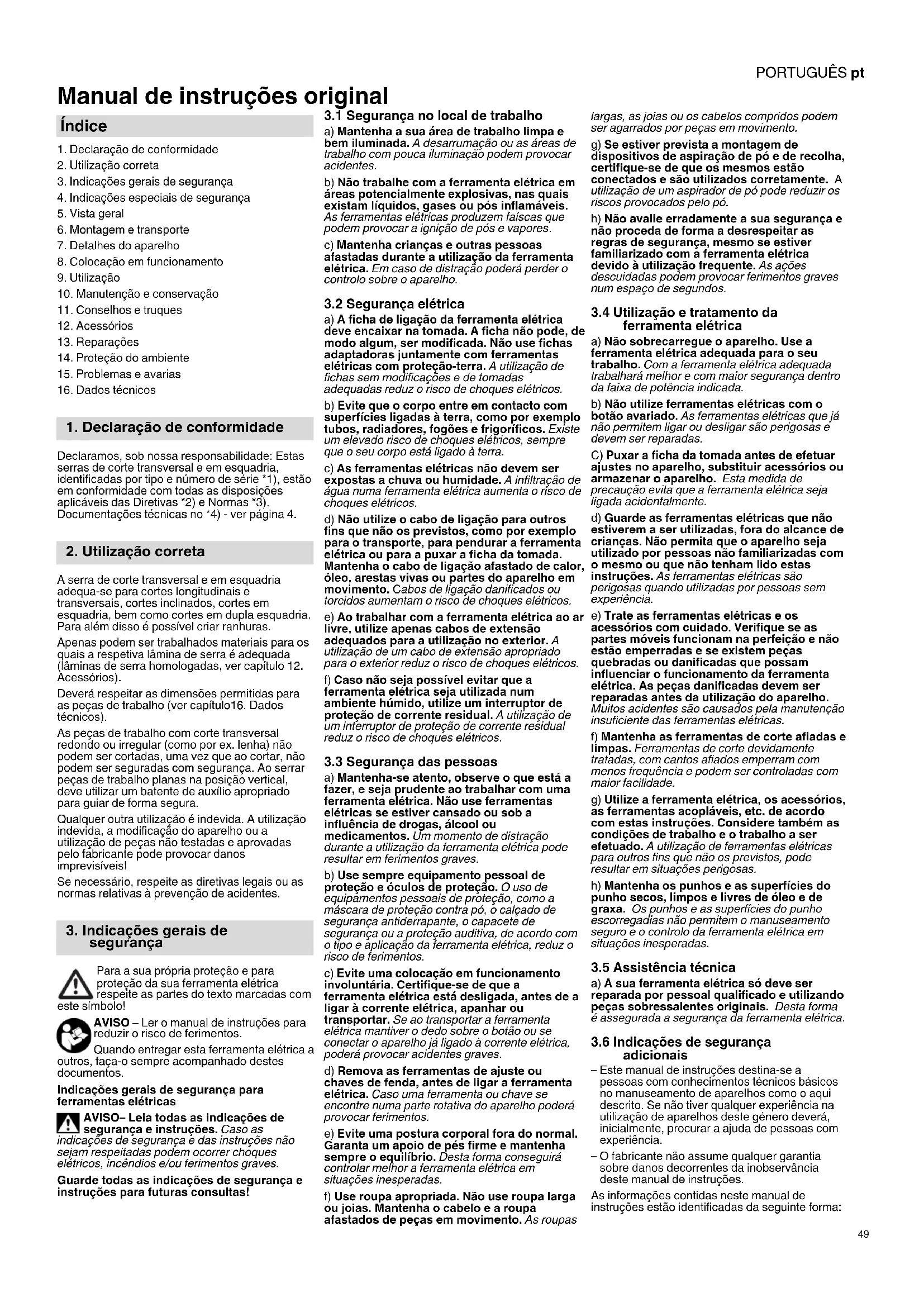

Manual de instruções original

1. Declaração de conformidade

2. Utilização correta

3. Indicações gerais de segurança

4. Indicações especiais de segurança

6. Montagem e transporte

7. Detalhes do aparelho

8. Colocação em funcionamento

10. Manutenção e conservação

11. Conselhos e truques

14. Proteção do ambiente

Declaramos, sob nossa responsabilidade: Estas serras de corte transversal e em esquadria, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 4. A serra de corte transversal e em esquadria adequa-se para cortes longitudinais e transversais, cortes inclinados, cortes em esquadria, bem como cortes em dupla esquadria. Para além disso é possível criar ranhuras. Apenas podem ser trabalhados materiais para os quais a respetiva lâmina de serra é adequada (lâminas de serra homologadas, ver capítulo 12. Acessórios). Deverá respeitar as dimensões permitidas para as peças de trabalho (ver capítulo16. Dados técnicos). As peças de trabalho com corte transversal redondo ou irregular (como por ex. lenha) não podem ser cortadas, uma vez que ao cortar, não podem ser seguradas com segurança. Ao serrar peças de trabalho planas na posição vertical, deve utilizar um batente de auxílio apropriado para guiar de forma segura. Qualquer outra utilização é indevida. A utilização indevida, a modificação do aparelho ou a utilização de peças não testadas e aprovadas pelo fabricante pode provocar danos imprevisíveis! Se necessário, respeite as diretivas legais ou as normas relativas à prevenção de acidentes. Para a sua própria proteção e para proteção da sua ferramenta elétrica respeite as partes do texto marcadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. Quando entregar esta ferramenta elétrica a outros, faça-o sempre acompanhado destes documentos. Indicações gerais de segurança para ferramentas elétricas AVISO– Leia todas as indicações de segurança e instruções. Caso as indicações de segurança e das instruções não sejam respeitadas podem ocorrer choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futuras consultas!

3.1 Segurança no local de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. A desarrumação ou as áreas de trabalho com pouca iluminação podem provocar acidentes. b) Não trabalhe com a ferramenta elétrica em áreas potencialmente explosivas, nas quais existam líquidos, gases ou pós inflamáveis. As ferramentas elétricas produzem faíscas que podem provocar a ignição de pós e vapores. c) Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração poderá perder o controlo sobre o aparelho.

3.2 Segurança elétrica

a) A ficha de ligação da ferramenta elétrica deve encaixar na tomada. A ficha não pode, de modo algum, ser modificada. Não use fichas adaptadoras juntamente com ferramentas elétricas com proteção-terra. A utilização de fichas sem modificações e de tomadas adequadas reduz o risco de choques elétricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Existe um elevado risco de choques elétricos, sempre que o seu corpo está ligado à terra. c) As ferramentas elétricas não devem ser expostas a chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choques elétricos. d) Não utilize o cabo de ligação para outros fins que não os previstos, como por exemplo para o transporte, para pendurar a ferramenta elétrica ou para a puxar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes do aparelho em movimento. Cabos de ligação danificados ou torcidos aumentam o risco de choques elétricos. e) Ao trabalhar com a ferramenta elétrica ao ar livre, utilize apenas cabos de extensão adequados para a utilização no exterior. A utilização de um cabo de extensão apropriado para o exterior reduz o risco de choques elétricos. f) Caso não seja possível evitar que a ferramenta elétrica seja utilizada num ambiente húmido, utilize um interruptor de proteção de corrente residual. A utilização de um interruptor de proteção de corrente residual reduz o risco de choques elétricos.

3.3 Segurança das pessoas

a) Mantenha-se atento, observe o que está a fazer, e seja prudente ao trabalhar com uma ferramenta elétrica. Não use ferramentas elétricas se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de distração durante a utilização da ferramenta elétrica pode resultar em ferimentos graves. b) Use sempre equipamento pessoal de proteção e óculos de proteção. O uso de equipamentos pessoais de proteção, como a máscara de proteção contra pó, o calçado de segurança antiderrapante, o capacete de segurança ou a proteção auditiva, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de ferimentos. c) Evite uma colocação em funcionamento involuntária. Certifique-se de que a ferramenta elétrica está desligada, antes de a ligar à corrente elétrica, apanhar ou transportar. Se ao transportar a ferramenta elétrica mantiver o dedo sobre o botão ou se conectar o aparelho já ligado à corrente elétrica, poderá provocar acidentes graves. d) Remova as ferramentas de ajuste ou chaves de fenda, antes de ligar a ferramenta elétrica. Caso uma ferramenta ou chave se encontre numa parte rotativa do aparelho poderá provocar ferimentos. e) Evite uma postura corporal fora do normal. Garanta um apoio de pés firme e mantenha sempre o equilíbrio. Desta forma conseguirá controlar melhor a ferramenta elétrica em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou joias. Mantenha o cabelo e a roupa afastados de peças em movimento. As roupas largas, as joias ou os cabelos compridos podem ser agarrados por peças em movimento. g) Se estiver prevista a montagem de dispositivos de aspiração de pó e de recolha, certifique-se de que os mesmos estão conectados e são utilizados corretamente. A utilização de um aspirador de pó pode reduzir os riscos provocados pelo pó. h) Não avalie erradamente a sua segurança e não proceda de forma a desrespeitar as regras de segurança, mesmo se estiver familiarizado com a ferramenta elétrica devido à utilização frequente. As ações descuidadas podem provocar ferimentos graves num espaço de segundos.

3.4 Utilização e tratamento da

ferramenta elétrica a) Não sobrecarregue o aparelho. Use a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica adequada trabalhará melhor e com maior segurança dentro da faixa de potência indicada. b) Não utilize ferramentas elétricas com o botão avariado. As ferramentas elétricas que já não permitem ligar ou desligar são perigosas e devem ser reparadas. C) Puxar a ficha da tomada antes de efetuar ajustes no aparelho, substituir acessórios ou armazenar o aparelho. Esta medida de precaução evita que a ferramenta elétrica seja ligada acidentalmente. d) Guarde as ferramentas elétricas que não estiverem a ser utilizadas, fora do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. As ferramentas elétricas são perigosas quando utilizadas por pessoas sem experiência. e) Trate as ferramentas elétricas e os acessórios com cuidado. Verifique se as partes móveis funcionam na perfeição e não estão emperradas e se existem peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta elétrica. As peças danificadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes são causados pela manutenção insuficiente das ferramentas elétricas. f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte devidamente tratadas, com cantos afiados emperram com menos frequência e podem ser controladas com maior facilidade. g) Utilize a ferramenta elétrica, os acessórios, as ferramentas acopláveis, etc. de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efetuado. A utilização de ferramentas elétricas para outros fins que não os previstos, pode resultar em situações perigosas. h) Mantenha os punhos e as superfícies do punho secos, limpos e livres de óleo e de graxa. Os punhos e as superfícies do punho escorregadias não permitem o manuseamento seguro e o controlo da ferramenta elétrica em situações inesperadas.

3.5 Assistência técnica

a) A sua ferramenta elétrica só deve ser reparada por pessoal qualificado e utilizando peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta elétrica.

3.6 Indicações de segurança

adicionais – Este manual de instruções destina-se a pessoas com conhecimentos técnicos básicos no manuseamento de aparelhos como o aqui descrito. Se não tiver qualquer experiência na utilização de aparelhos deste género deverá, inicialmente, procurar a ajuda de pessoas com experiência. – O fabricante não assume qualquer garantia sobre danos decorrentes da inobservância deste manual de instruções. As informações contidas neste manual de instruções estão identificadas da seguinte forma: Índice

1. Declaração de conformidade

2. Utilização correta

3. Indicações gerais de

segurançaPORTUGUÊSpt

Perigo! Alerta para danos pessoais ou danos para o meio ambiente. Perigo de choque elétrico! Alerta para danos pessoais devido à existência de corrente elétrica. Perigo de arrasto! Advertência para danos pessoais provocados pelo facto de partes do corpo ou peças de roupa ficarem presas. Atenção! Alerta perante danos materiais. Nota: Informações complementares. Indicações de segurança das serras de corte transversal e em esquadria a) As serras de corte transversal e em esquadria destinam-se para cortar madeira ou produtos semelhantes a madeira e não podem ser utilizadas para cortar materiais ferrosos como varões, barras, parafusos, etc. . O pó abrasivo provoca o bloqueio de peças móveis tais como o resguardo de proteção inferior. As faíscas de corte queimam o resguardo de proteção inferior, a placa de inserção e outras peças em plástico. b) Fixe a peça de trabalho, se possível, com braçadeiras. Se segurar a peça de trabalho firmemente com a mão deverá afastar sempre a sua mão, no mínimo 100 mm, de cada lado da lâmina de serra. Não utilize esta serra para cortar peças demasiado pequenas para ser fixadas ou para as guiar com a mão. Caso a sua mão se aproxime demasiado da lâmina de serra, existe um maior risco de ferimentos através do contacto com a lâmina de serra. Não segurar no lado para o qual a cabeça da serra é inclinada. Não cruze as suas mãos. c) A peça de trabalho deve estar imóvel e tensionada firmemente ou pressionada contra o encosto e a mesa. Não desloque a peça de trabalho para a lâmina de serra e nunca corte com as "mãos-livres". As peças de trabalho soltas ou móveis podem ser projetadas para fora com alta velocidade e provocar ferimentos. d) Desloque a serra pela peça de trabalho. Evite puxar a serra através da peça de trabalho. Para realizar um corte, levante a cabeça da serra e puxe-a por cima da peça de trabalho sem cortar. Em seguida, ligue o motor, oscile a cabeça da serra para baixo e pressione a serra através da peça de trabalho. No corte com tração existe o perigo da lâmina de serra subir pela peça de trabalho e da unidade da lâmina de serra ser projetada violentamente contra o operador. e) Nunca cruze a mão por cima da linha de corte prevista, nem antes nem depois da lâmina de serra. O apoio da peça de trabalho "com mãos cruzadas", ou seja, segurar a peça de trabalho à direita da lâmina de serra com a mão esquerda ou ao contrário é muito perigoso. f) Não segure por trás do encosto com a lâmina de serra em rotação. Nunca desrespeite a distância mínima de segurança de 100 mm entre a mão e a lâmina de serra em rotação (aplica-se a ambos os lados da lâmina de serra, por ex. ao remover restos de madeira). A proximidade da lâmina de serra em rotação com a sua mão poderá, eventualmente, não ser identificada e resultar em ferimentos graves. g) Verifique a peça de trabalho antes de cortar. Caso a peça de trabalho esteja dobrada ou empenada, insira-a com a parte curva para fora até ao encosto. Certifique-se sempre de que ao longo da linha da corte não existe nenhuma folga entre a peça de trabalho, o encosto e a mesa. As peças de trabalho dobradas ou empenadas podem torcer- se ou acumular-se e provocar um encravamento da lâmina de serra em rotação ao cortar. Não podem existir pregos ou corpos estranhos na peça de trabalho. h) Utilize a serra apenas quando a mesa estiver livre de ferramentas, restos de madeira, etc.; apenas a peça de trabalho pode encontrar-se em cima da mesa. Os restos pequenos, peças de madeira soltas ou outros objetos que entrem em contacto com a lâmina podem ser projetados a alta velocidade.

i) Corte sempre uma peça de trabalho de

cada vez. As peças de trabalhos empilhadas não podem ser inseridas ou fixadas devidamente e podem provocar o encravamento da lâmina ou deslizar ao serrar. j) Certifique-se de que a serra de corte transversal e em esquadria se encontra sobre uma superfície de trabalho plana e estável, antes de ser utilizada. Uma superfície de trabalho plana e estável reduz o perigo da serra de corte transversal e em esquadria se tornar instável. k) Planeie o seu trabalho. Sempre que ajustar a inclinação da lâmina de serra ou o ângulo da esquadria, certifique-se de que o encosto ajustável está corretamente ajustado e que apoia a peça de trabalho, sem entrar em contacto com a lâmina ou com o resguardo de proteção. Sem ligar a máquina e sem colocar a peça de trabalho na mesa deverá simular um movimento de corte completo da lâmina de serra, de forma a certificar-se de que não existem obstáculos ou perigo de cortar o encosto. l) No caso de peças de trabalho mais largas ou compridas do que a parte superior da mesa, certifique-se de que dispõe de um apoio adequado, por ex. através da utilização de extensões da mesa no comprimento ou cavaletes para a serra. As peças de trabalho mais compridas ou largas do que a mesa da serra de corte transversal e em esquadria podem tombar se não forem apoiadas firmemente. Caso uma peça de madeira cortada ou a peça de trabalho tombe poderá levantar o resguardo de proteção inferior ou ser projetada de forma descontrolada da lâmina em rotação. m) Não recorra a outras pessoas como substituição para a extensão da mesa no comprimento ou para o apoio adicional. O apoio instável da peça de trabalho pode provocar o encravamento da lâmina. Para além disso a peça de trabalho pode deslocar-se durante o corte e puxar o ajudante para a lâmina em rotação. n) A peça cortada não pode ser pressionada contra a lâmina de serra em rotação. Se existir pouco espaço, por ex. ao utilizar encostos longitudinais, a peça cortada pode encravar na lâmina e ser projetada com violência. o) Utilize sempre uma abraçadeira ou um dispositivo adequado para apoiar corretamente materiais redondos, tais como barras ou tubos. As barras tendem a rolar ao cortar, fazendo com que a lâmina "encrave firmemente os dentes" e a peça de trabalho seja puxada para a lâmina, juntamente com a sua mão. p) Deixe a lâmina atingir as rotações máximas antes de cortar a peça de trabalho. Isto reduz o risco da peça de trabalho ser projetada. q) Se a peça de trabalho for apertada ou se a lâmina bloquear, desligue a serra de corte transversal e em esquadria. Aguarde até todas as peças móveis estarem imobilizadas e depois retire a ficha de rede da tomada. Em seguida retire o material encravado. Se com um bloqueio deste género continuar a serrar poderá perder o controlo ou provocar danos na serra de corte transversal e em esquadria. r) Depois de terminar o corte solte o interruptor, mantenha a cabeça da serra em baixo e aguarde pela imobilização da lâmina antes de remover a peça cortada. É extremamente perigoso colocar a mão nas proximidades da lâmina em movimento por inércia.

4.1 Indicações de segurança

adicionais Respeite as indicações especiais de segurança nos respetivos capítulos. Se necessário, respeite as diretivas legais ou as normas relativas à prevenção de acidentes. Perigos gerais! Ter em consideração as condições ambientais. No caso de peças de trabalho compridas utilize suportes das peças de trabalho adequados. Esta máquina só deve ser colocada em funcionamento e utilizada por pessoas que estejam familiarizadas com máquinas deste género e que estejam conscientes dos riscos que advêm da sua utilização. Os menores de 18 anos somente poderão utilizar o aparelho no âmbito de uma formação profissional, sob a supervisão de um formador. Mantenha terceiros, especialmente crianças, fora da zona de perigo. Durante o funcionamento, não deixe que outras pessoas toquem no aparelho ou no cabo de rede. Evite o sobreaquecimento dos dentes da serra. Ao serrar plásticos, evite que o plástico derreta. Perigo de ferimentos e esmagamentos provocados por peças em movimento! Não coloque este aparelho em funcionamento sem ter montado os dispositivos de proteção. Mantenha sempre uma distância suficiente em relação à lâmina de serra. Se necessário, utilize dispositivos de alimentação adequados. Durante o funcionamento deverá manter uma distância suficiente em relação aos componentes em movimento. Espere que a lâmina de serra pare antes de retirar pequenos recortes da peça de trabalho, restos de madeira, etc. da zona de trabalho. Serre apenas peças de trabalho, cujas dimensões permitam agarrar de forma segura ao serrar. Utilize dispositivos de fixação ou um torno de bancada para segurar a peça de trabalho. Através disso ficará melhor fixado do que com a mão. Nunca trave a lâmina de serra em movimento por inércia exercendo pressão lateral. Antes de qualquer ajuste, manutenção ou reparação retire a ficha de rede da tomada. Caso o aparelho não esteja a ser utilizado, retire a ficha de rede da tomada. Perigo de corte mesmo com a ferramenta de corte parada! Use luvas de proteção durante a substituição de ferramentas de corte. Guarde as lâminas de serra de forma a que ninguém se possa ferir. Perigo devido a contragolpes da cabeça da serra (a lâmina de serra fica presa na peça de trabalho e a cabeça da serra descontrola-se abruptamente)! Utilize uma lâmina de serra adequada para o material a cortar. Segure firmemente no punho. O risco de contragolpe é especialmente elevado no momento em que a lâmina de serra penetra na peça de trabalho. Serre peças de trabalho finas ou paredes finas apenas com lâminas de serra com dentes finos. Utilize sempre lâminas de serra afiadas. Substitua imediatamente as lâminas de serra cegas. Existe perigo acrescido de contragolpes, caso um dente cego fique preso na superfície da peça de trabalho. Não incline as peças de trabalho. Em caso de dúvida, examine as peças de trabalho em relação a corpos estranhos (por exemplo pregos ou parafusos). Nunca corte várias peças de trabalho em simultâneo, nem qualquer conjunto composto por diversas peças individuais. Existe risco de acidentes quando diversas peças individuais são agarradas descontroladamente pela lâmina de serra. Ao criar ranhuras evite exercer pressão lateral sobre a lâmina de serra – utilize um dispositivo de fixação.

4. Indicações especiais de

segurançaPORTUGUÊS pt

Perigo de arrasto! Certifique-se de que durante o funcionamento, as peças em rotação não agarram nem puxam partes do corpo ou peças de roupa (não usar gravatas, não usar luvas, nem usar peças de roupa com mangas largas; em caso de cabelos compridos colocar sempre uma rede). Nunca serrar peças de trabalho que contenham cordas, cordões, fitas, cabos ou arames ou que sejam compostas por estes materiais. Perigo devido a equipamento de proteção pessoal insuficiente! Use proteção auditiva. Use óculos de proteção. Use uma máscara de proteção contra poeiras. Use roupa de trabalho adequada. Use calçado antiderrapante. Utilize luvas de proteção ao manusear lâminas de serra e ferramentas rugosas. Transporte as lâminas de serra num recipiente. Perigo provocado por pó de madeira! Trabalhe sempre com um dispositivo de aspiração. O dispositivo de aspiração deve cumprir os valores mencionados no capítulo

Reduzir os níveis de pó: ATENÇÃO - Alguns pós causados por lixamento com papel de lixa, serragem, retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são: - chumbo de tintas com chumbo, - pó mineral de tijolo, cimento e outros materiais de construção civil e - arsénio e crómio de madeiras com tratamento químico. O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas. O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação). Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Perigo devido a modificações técnicas ou devido à utilização de peças não comprovadas nem aprovadas pelo fabricante! Monte este aparelho seguindo exatamente este manual. Utilize apenas peças autorizadas pelo fabricante. Especialmente no caso de: – Lâminas de serra (número de pedido ver capítulo 12. Acessórios). – Dispositivos de segurança. – Laser de corte. – Iluminação da área de corte. Não efetue modificações nas peças. Certifique-se de que as rotações indicadas na lâmina de serra são no mínimo tão elevadas quanto as rotações indicadas na serra. Perigo de danos no aparelho! Antes de qualquer funcionamento, verifique o aparelho quanto a eventuais danos: antes de continuar a utilizar o aparelho deverá controlar os dispositivos de segurança, dispositivos de proteção ou peças ligeiramente danificadas quanto à sua função correta e devida. Verificar se todas as peças móveis funcionam corretamente e não estão emperradas. Para garantir o funcionamento correto do aparelho, todas as peças devem estar montadas corretamente e todas as condições devem estar reunidas. Não utilize lâminas de serra danificadas ou deformadas. Perigo devido a ruído! Use proteção auditiva. Perigo devido ao bloqueio de peças de trabalho ou partes da peça de trabalho! Se surgir um bloqueio:

4. remover o bloqueio com uma ferramenta

(consoante o modelo) Ler o manual de instruções. Não agarrar na lâmina de serra. Usar óculos de proteção e proteção auditiva. Não utilizar o aparelho em ambientes húmidos ou molhados. Raio laser, não olhar diretamente para o raio!

4.3 Dispositivos de segurança

Resguardo de proteção pendular (7) O resguardo de proteção pendular protege contra o toque acidental da lâmina de serra e de aparas projetadas. Bloqueio de segurança (29) Ao premir o bloqueio de segurança, o resguardo de proteção pendular abre-se e a serra pode ser baixada. Encosto da peça de trabalho (30) O encosto da peça de trabalho evita que uma peça de trabalho possa movimentar-se ao serrar. O encosto da peça de trabalho deve estar sempre montado durante o funcionamento. Certifique-se de que o encosto ajustável está regulado corretamente e a peça de trabalho está bem apoiada, sem entrar em contacto com a lâmina ou o resguardo de proteção. Bloquear com o parafuso de fixação (31). Ver página 2. 1 Punho de transporte 2 Casquilho de aspiração de aparas 3 Adaptador de aspiração angular 4 Punho de transporte 5 Iluminação da área de corte 6 Saída do laser 7 Resguardo de proteção pendular 8 Extensão lateral da mesa 9 Mesa 10 Parafuso de bloqueio da extensão lateral da mesa 11 Dispositivo de fixação da peça de trabalho 12 Alavanca de engate para ajuste da inclinação 13 Botão de bloqueio (para aumentar o ângulo de inclinação em +/- 2 °) 14 Alavanca de bloqueio para o ajuste da inclinação 15 Bloqueio da lâmina de serra 16 Bloqueio de transporte 17 Chave Allen / Depósito de ferramentas para chave Allen 18 Parafuso de fixação para dispositivo de tração 19 Gancho para enrolador de fio 20 Inserção para mesa 21 Lingueta de bloqueio para posições de engate da mesa rotativa 22 Punho de retenção da mesa rotativa 23 Mesa rotativa 24 Botão Ligar / Desligar da iluminação da área de corte 25 Botão Ligar / Desligar do laser de corte 26 Roda dentada para ajuste das rotações 27 Botão Ligar / Desligar da serra 28 Punho da serra 29 Bloqueio de segurança 30 Encostos da peça de trabalho deslizáveis (incl. adaptador) 31 Parafuso de fixação dos encostos da peça de trabalho 32 Alavanca de bloqueio (apenas KGSV 72 Xact SYM) 33 Lingueta de bloqueio (apenas KGSV 72 Xact SYM) 34 Ângulo ajustável

• consoante o modelo / equipamento Montar o punho de retenção da mesa rotativa Inserir o punho de retenção (22) na mesa rotativa (23) e aparafusar. Afixar a placa autocolante de aviso do laser A máquina é fornecida com uma placa de aviso do laser na língua alemã. Antes da primeira colocação em funcionamento, cole esta placa de aviso autocolante do laser, fornecida na sua língua oficial, por cima da outra placa. Montagem Para trabalhar com segurança deverá fixar o aparelho sobre uma base estável. – Como base poderá usar um tampo de trabalho fixo, uma bancada ou um dos cavaletes da Metabo (ver capítulo Acessórios). – O aparelho deverá permanecer firme, mesmo ao trabalhar com peças de trabalho maiores. – As peças de trabalho compridas devem ser apoiadas adicionalmente com acessórios apropriados. Nota: Para a utilização móvel é possível fixar o aparelho aparafusando-o sobre uma placa de contraplacado ou painel lamelado (500 mm × 500 mm, no mínimo com 19 mm de espessura). Ao utilizar deverá fixar a placa com braçadeiras de aparafusar numa bancada de trabalho.

1. Aparafusar firmemente o aparelho sobre a

base (através dos furos nos pés de apoio).

2. Soltar o bloqueio de transporte (16):

Pressionar a cabeça da serra ligeiramente para baixo e segurar firmemente. Puxar o bloqueio de transporte (16) para fora.

3. Oscilar a cabeça da serra lentamente para

1. Oscilar a cabeça da serra para baixo e

pressionar o bloqueio de transporte (16) para dentro.

2. Bloquear o dispositivo de tração com o

parafuso de fixação (18) na posição traseira.

6. Montagem e transportePORTUGUÊSpt

Atenção! Não transporte a serra pelos equipamentos de proteção.

3. Levantar o aparelho pelo punho de transporte

(1) ou pelo punho de transporte (4) e transportar.

7.1 Botão Ligar / Desligar do motor (27)

Ligar o motor: Premir o botão Ligar / Desligar e mantê-lo pressionado. Desligar o motor: Soltar o botão Ligar / Desligar.

7.2 Botão Ligar / Desligar a iluminação

da área de corte (24) Ligar e desligar a iluminação da área de corte. Perigo! Não direcionar o raio luminoso para os olhos de pessoas ou animais.

7.3 Botão Ligar / Desligar o laser de

corte (25) Ligar e desligar o laser de corte. O laser de corte marca uma linha à esquerda e uma linha à direita em relação ao corte da serra. Realize um corte de teste de forma a familiarizar- se com o posicionamento. Perigo! RAIO LASER NÃO OLHAR DIRETAMENTE PARA O RAIO

7.4 Ajuste da inclinação

Oscilar a cabeça da serra para cima. Dobrar a alavanca de engate (12) para a frente. Após soltar a alavanca de bloqueio (14) (oscilar para trás) é possível inclinar a serra entre 0° e 45° para a esquerda e para a direita em relação à vertical. Se a alavanca de engate (12) estiver basculada em direção à parte traseira, a serra engata em determinadas posições. Durante o ajuste, pressione o botão de bloqueio (13) para dentro, para ajustar também ângulos até 47° para a esquerda em relação à vertical, ou até 47° para a direita em relação à vertical. Perigo! Para que o ângulo de inclinação não se possa alterar ao serrar deverá puxar e fixar a alavanca de bloqueio (14) do braço oscilante (mesmo nas posições de engate!).

Para cortes em esquadria é possível rodar a mesa rotativa após soltar o punho de retenção (22) e acionar a lingueta de bloqueio (21) em 50° para a esquerda ou em 50° para a direita. Se a lingueta de bloqueio (21) estiver deslocada para cima, a mesa rotativa engata em determinados ângulos. Se a lingueta de bloqueio (21) estiver completamente deslocada para baixo, a função de engate está desativada. Perigo! Para que o ângulo da esquadria não se possa alterar ao serrar deverá rodar para fixar o punho de retenção (22) da mesa rotativa (mesmo nas posições de encaixe!).

7.6 Apenas KGSV 72 Xact SYM: Cortes

simétricos Para serrar esquadrias com rapidez e facilidade graças ao sistema de encosto ajustável simetricamente. Puxar ambas as alavancas de bloqueio (32) para cima e soltar o bloqueio. Pressionar as linguetas de bloqueio (33) completamente para baixo, através disso, a função de engate é desativada. Ajustar o ângulo pretendido, encostando o "ângulo ajustável" (34): deslizar simultaneamente ambas as superfícies da mesa (9) / encostos da peça de trabalho (30) e adaptar ao ângulo pretendido. Se as linguetas de bloqueio (33) se encontrarem na posição superior, ambas as superfícies da mesa (9) / encostos da peça de trabalho (30) engatam em determinados ângulos. Perigo! Para que o ângulo não se possa alterar ao serrar deverá pressionar ambas as alavancas de bloqueio (32) (mesmo nas posições de engate!) para baixo.

7.7 Dispositivo de tração

Com o dispositivo de tração é também possível serrar peças de trabalho com corte transversal maior. O dispositivo de tração pode ser utilizado para todos os tipos de corte (cortes retos, cortes em esquadria, cortes inclinados e cortes em dupla esquadria e corte de ranhuras). Caso o dispositivo de tração não seja necessário, bloquear o dispositivo de tração com o parafuso de fixação (18) na posição traseira.

7.8 Limitador da profundidade de corte

O limitador da profundidade de corte (47) permite criar ranhuras, juntamente com o dispositivo de tração. Rodar o parafuso de ajuste e fixar com a contraporca. O limitador da profundidade de corte pode ser desativado, deslocando o encosto (48) para trás.

7.9 Ajuste das rotações

Pré-selecionar as rotações na roda dentada (26). Posições recomendadas da roda dentada, ver tabela. Madeira: . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Alumínio: . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Plástico: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 3

8.1 Ligar o dispositivo de aspiração de

aparas Perigo! Alguns tipos de pó de madeira (por ex. faia, carvalho e freixo) podem causar cancro ao ser inalados. – Trabalhe sempre com um dispositivo de aspiração de aparas adequado. – Utilize adicionalmente uma máscara de proteção contra poeiras, uma vez que não é recolhido ou aspirado todo o pó da serra. Se ligar o aparelho a um dispositivo de aspiração de aparas: Lixar o dispositivo de aspiração de aparas ou um aspirador móvel ao casquilho de aspiração de aparas (2) . Se necessário, encaixar o adaptador de aspiração angular (3). Certifique-se de que o dispositivo de aspiração de aparas cumpre os requisitos mencionados no capítulo 16. "Dados técnicos". Respeite também o manual de instruções do dispositivo de aspiração de aparas!

8.2 Montar o dispositivo de fixação da

peça de trabalho O dispositivo de fixação da peça de trabalho (11) pode ser montado em duas posições: – Para peças de trabalho largas

Inserir o dispositivo de fixação da peça de trabalho no furo traseiro (35) da mesa. – Para peças de trabalho estreitas

Inserir o dispositivo de fixação da peça de trabalho no furo dianteiro (36) da mesa.

Perigo! Corrente elétrica Utilize o aparelho apenas ligado a uma fonte de energia que cumpra os seguintes requisitos (ver também capítulo 16. "Dados técnicos"): – A tensão e a frequência da rede devem corresponder com os dados indicados na placa de caraterísticas do aparelho; – Proteção com fusível equipada com um interruptor FI com um disjuntor residual de 30 mA; – Tomadas devidamente instaladas, ligadas à terra e testadas. Estenda o cabo de rede de modo a não impedir o trabalho e a que este não fique danificado. Utilize apenas cabos de extensão de borracha com corte transversal (3 × 1,5 mm

) suficiente. Utilize cabos de extensão para espaços exteriores. Para utilização ao ar livre utilize apenas cabos de extensão homologados e devidamente identificados. Evite arranques acidentais. Certifique-se de que o interruptor está desligado ao encaixar a ficha na tomada. Antes de começar a trabalhar verifique se os dispositivos de segurança estão operacionais. Ao serrar adote uma posição de trabalho correta: – à frente no lado do operador; – de frente para a serra; – ao lado da linha da lâmina de serra. Perigo! Fixe a peça de trabalho, se possível, com o dispositivo de fixação da peça de trabalho (11). Perigo de esmagamento! Ao inclinar ou oscilar a cabeça da serra, não toque na área da dobradiça ou por baixo do aparelho! Ao inclinar, segure firmemente a cabeça da serra. Durante o trabalho utilize: – um suporte da peça de trabalho, para quanto trabalhar com peças de trabalho compridas e no caso destas caírem da mesa depois de cortadas; – dispositivo de aspiração de aparas. Serre apenas peças de trabalho, cujas dimensões permitam agarrar de forma segura ao serrar. Ao serrar, pressione sempre a peça de trabalho contra a mesa e não a incline. Também não deverá bloquear a lâmina de serra exercendo pressão lateral. Existe perigo de acidentes caso a lâmina de serra seja bloqueada.

Posição inicial: – Bloqueio de transporte (16) puxado para fora. – Cabeça da serra oscilada para cima. – Limitador da profundidade de corte (48) desativado. – A mesa rotativa encontra-se na posição dos 0°, o punho de retenção (22) da mesa rotativa está puxado. – A inclinação da cabeça da serra em relação à vertical é de 0°, a alavanca de bloqueio (14) de ajuste da inclinação está puxada. – Dispositivo de tração completamente atrás. – O parafuso de fixação (18) do dispositivo de tração está solto. – Ajustar o encosto da peça de trabalho (30): soltar o parafuso de fixação (31). Deslocar o encosto da peça de trabalho (30) ajustável (parte superior e inferior) de forma a que este apoie bem a peça de trabalho, sem entrar em contacto com a lâmina ou com o resguardo de proteção. Fixar com o parafuso de fixação (31).

7. Detalhes do aparelho

8. Colocação em funcionamento

9. UtilizaçãoPORTUGUÊS pt

Serrar a peça de trabalho:

1. Pressionar a peça de trabalho contra o

encosto da peça de trabalho e prender firmemente com o dispositivo de fixação da peça de trabalho (11).

2. Em caso de peças de trabalho mais largas:

Puxar a cabeça da serra para a frente (em direção ao operador) (dispositivo de tração).

3. Acionar o bloqueio de segurança (29) e

pressionar o botão Ligar / Desligar (27) e manter pressionado.

4. Descer lentamente a cabeça da serra pelo

punho e se necessário deslocar para trás (afastando do operador). Ao serrar, pressionar a cabeça da serra apenas o suficiente contra a peça de trabalho, de forma a que as rotações do motor não desçam demasiado.

5. Serrar a peça de trabalho apenas num só ciclo

6. Soltar o botão Ligar / Desligar (27) e oscilar

lentamente a cabeça da serra para trás, para a posição superior inicial.

9.2 Cortes em esquadria

Posição inicial: – Bloqueio de transporte (16) puxado para fora. – Cabeça da serra oscilada para cima. – Limitador da profundidade de corte (48) desativado. – A inclinação da cabeça da serra em relação à vertical é de 0°, a alavanca de bloqueio (14) de ajuste da inclinação está puxada. – Dispositivo de tração completamente atrás. – O parafuso de fixação (18) do dispositivo de tração está solto. – Ajustar o encosto da peça de trabalho (30): soltar o parafuso de fixação (31). Deslocar o encosto da peça de trabalho (30) ajustável (parte superior e inferior) de forma a que este apoie bem a peça de trabalho, sem entrar em contacto com a lâmina ou com o resguardo de proteção. Fixar com o parafuso de fixação (31). AVISO - Apenas na KGSV 72 Xact SYM: Alinhar os encostos da peça de trabalho (30) na perfeição (numa linha). (É recomendado pressionar as linguetas de bloqueio (33) para baixo, de forma a que ambas as superfícies da mesa (9) / encostos da peça de trabalho (30) engatem no ângulo de 0°.) – Pressionar ambas as alavancas de bloqueio (32) completamente para baixo. Serrar a peça de trabalho:

1. Rodar e soltar o punho de retenção (22) da

mesa rotativa e soltar a lingueta de bloqueio (21).

2. Ajustar o ângulo pretendido.

Nota: Caso a lingueta de bloqueio (21) esteja deslocada para cima, a mesa rotativa engata nos ângulos 0°, 15°, 22,5°, 31,6°, 45° e 60°. Se a lingueta de bloqueio (21) estiver completamente deslocada para baixo, a função de engate está desativada.

3. Puxar firmemente o punho de retenção (22)

da mesa rotativa. Atenção! Para que o ângulo de esquadria não se possa alterar ao serrar deverá rodar para fixar o punho de retenção (22) da mesa rotativa (mesmo nas posições de engate!).

4. Serrar a peça de trabalho, conforme descrito

Posição inicial: – Bloqueio de transporte (16) puxado para fora. – Cabeça da serra oscilada para cima. – Limitador da profundidade de corte (48) desativado. – A mesa rotativa encontra-se na posição dos 0°, o punho de retenção (22) da mesa rotativa está puxado. – Dispositivo de tração completamente atrás. – O parafuso de fixação (18) do dispositivo de tração está solto. – Ajustar o encosto da peça de trabalho (30): soltar o parafuso de fixação (31). Deslocar o encosto da peça de trabalho (30) ajustável (parte superior e inferior) de forma a que este apoie bem a peça de trabalho, sem entrar em contacto com a lâmina ou com o resguardo de proteção. Fixar com o parafuso de fixação (31). Para determinados ângulos poderá ser necessário puxar a parte superior direita ajustável do encosto da peça de trabalho (30) completamente para fora, após soltar o parafuso de fixação (31). Voltar a apertar firmemente o parafuso de fixação (31). (Depois do corte da serra, voltar a montar a parte superior e fixar com o parafuso de fixação (31) para não a perder.) Serrar a peça de trabalho:

1. Soltar a alavanca de bloqueio (14) para o

ajuste da inclinação da serra.

2. Inclinar o braço oscilante lentamente para a

posição pretendida: Puxar a alavanca de engate (12) em direção ao operador = ajustar o braço oscilante continuamente. Deslocar a alavanca de engate (12) em direção à parte traseira = bloquear o braço oscilante nas posições de engate. Nota: O braço oscilante engata nos ângulos 0°, 22,5° e 33,9°.

3. Puxar firmemente a alavanca de bloqueio (14)

para o ajuste da inclinação. Atenção! Para que o ângulo de inclinação não se possa alterar ao serrar deverá puxar e fixar a alavanca de bloqueio do braço oscilante (mesmo nas posições de engate!).

4. Serrar a peça de trabalho, conforme descrito

9.4 Cortes em dupla esquadria

Nota: O corte em dupla esquadria é uma combinação entre o corte em esquadria e o corte inclinado. Isto significa que a peça de trabalho é serrada de forma inclinada em relação à margem traseira e de forma inclinada em relação ao lado superior. Posição inicial: – Bloqueio de transporte (16) puxado para fora. – Cabeça da serra oscilada para cima. – Limitador da profundidade de corte (48) desativado. – Mesa rotativa bloqueada na posição pretendida. – Braço oscilante inclinado e bloqueado no ângulo pretendido em relação a superfície da peça de trabalho. – Dispositivo de tração completamente atrás. – O parafuso de fixação (18) do dispositivo de tração está solto. – Ajustar o encosto da peça de trabalho (30): soltar o parafuso de fixação (31). Deslocar o encosto da peça de trabalho (30) ajustável (parte superior e inferior) de forma a que este apoie bem a peça de trabalho, sem entrar em contacto com a lâmina ou com o resguardo de proteção. Fixar com o parafuso de fixação (31). Para determinados ângulos poderá ser necessário puxar a parte superior direita ajustável do encosto da peça de trabalho (30) completamente para fora, após soltar o parafuso de fixação (31). Voltar a apertar firmemente o parafuso de fixação (31). (Depois do corte da serra, voltar a montar a parte superior e fixar com o parafuso de fixação (31) para não a perder.) – Apenas na KGSV 72 Xact SYM: Alinhar os encostos da peça de trabalho (30) na perfeição (numa linha). Pressionar ambas as alavancas de bloqueio (32) completamente para baixo. Serrar a peça de trabalho: Perigo! No corte em dupla esquadria, a lâmina de serra está mais acessível devido à forte inclinação – através disso existe maior perigo de ferimentos. Mantenha uma distância suficiente em relação à lâmina de serra! Serrar a peça de trabalho, conforme descrito em "Cortes retos".

Nota: O limitador da profundidade de corte permite criar ranhuras, juntamente com o dispositivo de tração. Através disso não é feito um corte para separar, ou seja, a peça de trabalho apenas é serrada até uma determinada profundidade. Perigo de contragolpes! Ao criar ranhuras é especialmente importante que não seja exercida pressão lateral sobre a lâmina de serra. Caso contrário a cabeça da serra pode descontrolar-se repentinamente! Ao criar ranhuras utilize um dispositivo de fixação. Evite exercer pressão lateral sobre a cabeça da serra. Posição inicial: – Bloqueio de transporte (16) puxado para fora. – Cabeça da serra oscilada para cima. – Braço oscilante inclinado e bloqueado no ângulo pretendido em relação à superfície da peça de trabalho. – Mesa rotativa bloqueada na posição pretendida. – Dispositivo de tração completamente atrás. – O parafuso de fixação (18) do dispositivo de tração está solto. Serrar a peça de trabalho:

2. Soltar o bloqueio de segurança (29) e oscilar

a cabeça da serra para baixo para verificar a profundidade de corte ajustada:

3. Realizar um corte de teste.

4. Se necessário, repetir os passos 1 e 3 até

ajustar a profundidade de corte pretendida.

5. Serrar a peça de trabalho, conforme descrito

simétricos Nota: Para serrar esquadrias com rapidez e facilidade graças ao sistema de encosto ajustável simetricamente. Posição inicial: – Bloqueio de transporte (

16) puxado para fora.

– Cabeça da serra oscilada para cima. – Limitador da profundidade de corte (48) desativado. – A mesa rotativa encontra-se na posição dos 0°, o punho de retenção (22) da mesa rotativa está puxado. – A inclinação da cabeça da serra em relação à vertical, por norma, é de 0°. Para cortes especiais também é possível inclinar a cabeça da serra. A alavanca de bloqueio (14) para o ajuste da inclinação está puxada. – O dispositivo de tração deve ser bloqueado com o parafuso de fixação (18) na posição traseira. – Certifique-se de que o encosto da peça de trabalho ajustável (30) está regulado corretamente e a peça de trabalho está bem apoiada, sem entrar em contacto com a lâmina ou o resguardo de proteção. Fixar ambos os encostos da peça de trabalho (30) com parafusos de fixação (31).PORTUGUÊSpt

1. Encoste o "ângulo ajustável" (34) juntamente

fornecido ao ângulo original (por ex. o canto da sala). Transfira o ângulo original para o "ângulo ajustável" (34).

2. Puxar ambas as alavancas de bloqueio (32)

para cima e soltar o bloqueio.

3. Pressionar as linguetas de bloqueio (33)

completamente para baixo para desativar a função de engate.

4. Colocar o "ângulo ajustável" (34) sobre a

5. Transferir o ângulo do "ângulo ajustável" (34)

para o sistema de encosto, deslocando simultaneamente ambas as superfícies da mesa (9) / encostos da peça de trabalho (30) e encostando ao "ângulo ajustável" (34) . Nota: Se as linguetas de bloqueio (33) se encontrarem na posição superior, ambas as superfícies da mesa (9) / encostos da peça de trabalho (30) engatam nos ângulos 45°, 22,5°, 0°, -22,5° e - 45°. Se as linguetas de boqueio (33) estiverem pressionadas para baixo, a função de engate está desativada.

6. Pressionar ambas as alavancas de bloqueio

(32) completamente para baixo para fixar esta posição. Perigo! Para que o ângulo não se possa alterar ao serrar deverá pressionar ambas as alavancas de bloqueio (32) (mesmo nas posições de engate!) para baixo. Serrar a peça de trabalho:

7. Se necessário, deslocar o encosto da peça de

trabalho (30) do lado oposto para o lado. Pressionar a primeira peça de trabalho contra o encosto da peça de trabalho esquerdo, fixar com o dispositivo de fixação da peça de trabalho (11) e serrar, conforme descrito em "Cortes retos".

8. Se necessário, deslocar o encosto da peça de

trabalho (30) do lado oposto para o lado. Pressionar a segunda peça de trabalho contra o encosto da peça de trabalho direito , fixar com o dispositivo de fixação da peça de trabalho (11) e serrar, conforme descrito em "Cortes retos". Perigo! Antes de todos os trabalhos de manutenção ou limpeza, retirar a ficha de rede da tomada. – Os restantes trabalhos de manutenção ou de reparação, não descritos neste capítulo, só devem ser efetuados por técnicos especializados. – Substitua as peças danificadas, especialmente dispositivos de segurança, apenas por peças originais. As peças não comprovadas nem aprovadas pelo fabricante podem provocar danos inesperados. – Após os trabalhos de manutenção e limpeza colocar todos os dispositivos de segurança em funcionamento e verificar.

10.1 Substituição da lâmina de serra

Perigo de queimaduras! Logo após os cortes, a lâmina de serra poderá ficar muito quente. Deixe a lâmina de serra quente arrefecer. Nunca limpe lâminas de serra quentes com líquidos inflamáveis. Existe risco de corte mesmo com a lâmina de serra imobilizada! Ao soltar e apertar firmemente o parafuso tensor (40), o resguardo de proteção pendular (7) deve estar oscilado por cima da lâmina de serra. Use luvas de proteção durante a substituição da lâmina de serra.

1. Puxar a ficha de rede.

2. Colocar a cabeça da serra na posição

3. Bloquear a lâmina de serra: pressionar o

botão de bloqueio e, enquanto isso, rodar a lâmina de serra com a outra mão até o botão de bloqueio engatar. Manter o botão de bloqueio pressionado.

4. Desaparafusar o parafuso tensor com o disco

(40) no veio da lâmina de serra com a chave Allen (17) no sentido dos ponteiros do relógio (rosca à esquerda!).

5. Soltar o bloqueio de segurança (29), deslocar

o resguardo de proteção pendular (7) para cima e manter.

6. Retirar o flange exterior (41) e a lâmina de

serra (42) cuidadosamente do veio da lâmina de serra e voltar a fechar o resguardo de proteção pendular. Perigo! Não utilizar produtos de limpeza (por ex. para eliminar resíduos de resina), que possam ser agressivos para os componentes de metal leve; caso contrário a fixação da serra pode ser influenciada.

7. Limpar as superfícies tensoras:

– veio da lâmina de serra (45), – lâmina de serra (42), – flange exterior (41), – flange interior (44). Perigo! Colocar corretamente o flange interior! Caso contrário a serra pode bloquear ou a lâmina de serra pode soltar-se! O flange interior encontra-se corretamente posicionado se a ranhura anular da lâmina de serra e o lado plano estiverem voltados para o motor.

8. Encaixar o flange interior (44).

9. Soltar o bloqueio de segurança (29), deslocar

o resguardo de proteção pendular (7) para cima e manter. 10.Colocar a lâmina de serra nova e respeitar o sentido de rotação: Visto a partir do lado esquerdo (aberto), a seta na lâmina de serra deverá corresponder com a direção da seta (43) na cobertura da lâmina de serra! Perigo! Utilize apenas lâminas de serra que cumpram os requisitos e dados caraterísticos indicados neste manual de instruções. Utilize apenas lâminas de serra apropriadas e que foram concebidas para as rotações máximas (ver "Dados técnicos") – se utilizar lâminas de serra inapropriadas ou danificadas podem soltar- se fragmentos devido à força centrífuga e ser projetados. As lâminas de serra previstas para o corte de madeira ou materiais semelhantes devem corresponder com a norma EN 847-1. Nunca utilizar: – lâminas de serra em aço de liga de alta velocidade (HSS); – lâminas de serra danificadas; – discos de corte. Perigo! – Monte a lâmina de serra apenas com peças originais. – Não utilize anéis redutores soltos; caso contrário a lâmina de serra pode soltar-se. – As lâminas de serra devem ser montadas de modo a funcionarem sem desequilíbrio nem contragolpes e de modo a não se soltarem durante o funcionamento. 11.Voltar a fechar o resguardo de proteção pendular (7). 12.Colocar o flange exterior (41) – O lado plano deve ficar voltado para o parafuso tensor com disco (40)! 13.Aparafusar o parafuso tensor com o disco (40) no sentido contrário ao dos ponteiros do relógio (rosca à esquerda!) e apertar manual- mente. 14.Bloquear a lâmina de serra: pressionar o botão de bloqueio (15) e, enquanto isso, rodar a lâmina de serra com a outra mão até o botão de bloqueio engatar. Manter o botão de bloqueio pressionado. Perigo! – Não usar extensão na chave sextavada. – Não apertar o parafuso tensor com pancadas na chave sextavada. 15.Apertar firmemente o parafuso tensor (40) com a chave sextavada (17). 16.Verificar o funcionamento. Para isso, soltar o bloqueio de segurança (29) e bascular a serra para baixo: – o resguardo de proteção pendular deve libertar a lâmina de serra ao oscilar para baixo, sem tocar nas outras peças. – Ao bascular a serra para cima para a posição inicial, o resguardo de proteção pendular deve cobrir automaticamente a lâmina de serra. – Rodar a lâmina de serra com a mão. Deve ser possível rodar a lâmina de serra em qualquer posição de ajuste, sem tocar nas outras peças.

10.2 Substituir a inserção para mesa

Perigo! No caso de uma inserção para mesa (20) danificada existe o perigo de os objetos pequenos ficarem presos entre a inserção para mesa e a lâmina de serra e bloquearem a lâmina de serra. Substitua imediatamente as inserções para mesa danificadas!

1. Desaparafusar os parafusos da inserção para

mesa. Se necessário rodar a mesa rotativa e inclinar a cabeça da serra para conseguir aceder aos parafusos.

2. Retirar a inserção para mesa.

3. Colocar a nova inserção para mesa.

10.3 Ajustar o encosto da peça de

1. Soltar os parafusos com sextavado interior

2. Ajustar o encosto da peça de trabalho (30) de

forma a que o mesmo fique exatamente num ângulo reto em relação à lâmina de serra, quando a mesa rotativa engatar na posição dos 0°-.

3. Apertar firmemente os parafusos com

sextavado interior (46).

10.4 Ajustar o laser de corte

Perigo! RAIO LASER NÃO OLHAR DIRETAMENTE PARA O RAIO Para ajustar necessita de uma chave sextavada de 2,5 mm. Encoste uma tábua com um risco vertical ao encosto da peça de trabalho para conseguir identificar melhor o raio laser.

10. Manutenção e conservação

1. Rodar o parafuso (38) e através disso, ajustar

o raio laser paralelamente em relação à lâmina de serra (42).

2. Rodar o parafuso (37) OU (39) e através

disso, ajustar o raio laser paralelamente em relação à lâmina de serra (42).

3. Rodar o parafuso (37) E (39) e através disso,

regular a distância em relação à lâmina de serra (42).

4. Caso necessário, repetir os passos 1 a 3.

10.5 Limpar o aparelho

Remover as aparas de serrar e o pó com uma escova ou um aspirador de pó: – dos dispositivos de ajuste; – dos elementos de comando; – da abertura de ventilação do motor; – do espaço por baixo da inserção para mesa; – espaço por baixo da mesa rotativa (acessível através de aberturas na parte traseira); – do laser de corte; – iluminação da área de corte

10.6 Guardar o aparelho

Perigo! Guarde o aparelho de modo a que não possa ser colocado em funcionamento por pessoas não autorizadas. Certifique-se de que ninguém se pode ferir no aparelho imobilizado. Atenção! Não guardar o aparelho desprotegido ao ar livre ou em ambientes húmidos.

Antes de cada utilização Remover as aparas de serrar com um aspirador de pó ou pincel. Efetuar controlo visual para verificar se o cabo de rede e a ficha de rede estão danificados; se necessário, as peças danificadas deverão ser substituídas por um eletricista. Verificar se todas as peças móveis se movimentam livremente ao longo de toda a área de movimentação. Verifique se o resguardo de proteção pendular (7) está a funcionar corretamente e não está emperrado. Este deve libertar a lâmina de serra ao oscilar para baixo, sem tocar nas outras peças. Ao bascular a serra para cima para a posição inicial, este deverá cobrir automaticamente a lâmina de serra. As peças danificadas ou que não estão a funcionar corretamente devem ser reparadas antes da utilização do aparelho. Regularmente, consoante as condições de utilização Controlar todas as uniões roscadas e, se necessário, apertar bem. Verificar a função de reposição da cabeça da serra (a cabeça da serra deve voltar para a posição superior inicial através da força da mola) e, se necessário, substituir a mola. Lubrificar ligeiramente os elementos de guia. – No caso de peças de trabalho compridas utilizar suportes adequados no lado esquerdo e no lado direito da serra. – Ao serrar recortes pequenos utilizar um encosto adicional (poderá usar como encosto adicional por ex. uma tábua apropriada em madeira que será aparafusada fixamente no encosto do aparelho). – Ao serrar uma tábua (49) ondulada (empenada), encostar com a parte ondulada para fora ao encosto da peça de trabalho. – Não serrar as peças de trabalho na posição vertical, mas sim pousadas de forma plana sobre a mesa rotativa. Utilize apenas acessórios Metabo originais. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados presentes neste manual de instruções. A Spray de manutenção e conservação para remover resíduos de resina e para conservar superfícies metálicas: 0911018691 B Aspiradores universais (ver catálogo) C Cavaletes: Cavalete universal UMS: 6.31317 Cavalete KSU 251: 6.29005 Cavalete KSU 401: 6.29006 D Lâmina de serra Power Cut: 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg para resultados de corte bons em cortes longitudinais e transversais em madeira maciça E Lâmina de serra Precision Cut Classic:

216 × 2,4 / 1,8 × 30 40 WZ 5° neg para resultados de corte bons em cortes longitudinais e transversais em madeira maciça e placas de aglomerado F Lâmina de serra Multi Cut Classic: 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg para resultados de corte bons em cortes longitudinais e transversais em materiais revestidos, laminados, plásticos e perfis em alumínio G Lâmina de serra Precision Cut: 6.28041 216 x 2,4 x 30 48 WZ 5° neg para resultados de corte muito bons em cortes longitudinais e transversais em madeira maciça H Lâmina de serra Multi Cut: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg para resultados de corte muito bons em materiais revestidos, laminados, plásticos e perfil de alumínio Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. Perigo! As reparações em ferramentas elétricas apenas podem ser efetuadas por eletricistas! Caso o cabo de ligação à rede deste aparelho fique danificado deverá ser substituído por um cabo de ligação à rede original da Metabo. Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com Para descarregar as listas de peças sobressalentes visite www.metabo.com Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/EU sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado, e entregues a uma reciclagem ecologicamente correta. Em seguida serão descritos problemas e avarias que poderão ser resolvidos por si. Caso as medidas de resolução aqui descritas não o ajudem, consulte o capítulo 13. "Reparações". Perigo! Relacionados com os problemas e as avarias ocorrem especialmente muitos acidentes. Por este motivo, certifique-se de que: antes da reparação de qualquer avaria retira a ficha de rede da tomada. Depois de cada reparação de avarias volte a colocar todos os dispositivos de segurança em funcionamento e verifique-os. Sem função de corte transversal Bloqueio de transporte bloqueado: Puxar o bloqueio de transporte para fora. Bloqueio de segurança bloqueado: Soltar o bloqueio de segurança. Potência da serra demasiado baixa Lâmina de serra cega (lâmina de serra tem eventualmente marcas de sobreaquecimento no lado); Lâmina de serra não adequada para o material (ver capítulo 12. "Acessórios"); Lâmina de serra empenada: Substituir a lâmina de serra (ver capítulo 10. "Manutenção"). A serra vibra fortemente Lâmina de serra empenada: Substituir a lâmina de serra (ver capítulo 10. "Manutenção"). Lâmina de serra montada incorretamente: Montar a lâmina de serra corretamente (ver capítulo 10. "Manutenção"). Mesa rotativa emperrada Aparas por baixo da mesa rotativa: remover as aparas. KGSV 72 Xact SYM: O ajuste do ângulo está emperrado ao deslizar as superfícies da mesa (9). Aparas por baixo da mesa rotativa: remover as aparas. O espaço por baixo da mesa rotativa está acessível através de aberturas na parte traseira Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. U =Tensão de rede I =Corrente nominal F =Proteção fusível mín.

=Potência nominal IP =Tipo de proteção

=Velocidade de corte máx. D =Diâmetro da lâmina de serra (exterior) d = Furo da lâmina de serra (interior) b = Largura máx. dos dentes da lâmina de serra

=Área angular do ajuste da cabeça da serra

SYM2 =Ângulo exterior no sistema de encosto A = Dimensões (CxLxA) m =Peso Requisitos para um dispositivo de aspiração de aparas:

=Diâmetro de ligação do casquilho de aspiração

=Fluxo mínimo de quantidade de ar

=Vácuo mínimo no casquilho de aspiração

=Velocidade mínima do ar no casquilho de aspiração Corte transversal máximo da peça de trabalho, ver tabela na página 4. ~ Corrente alternada Máquina da classe de proteção II Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores da emissão Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores estimados adaptados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização. Valores típicos e ponderados pela escala A para o ruído:

11. Conselhos e truques

14. Proteção do ambiente

=Nível de potência sonora

= Insegurança Usar proteção auditiva!SVENSKA sv
