MANUALE UTENTE KGSV 72 Xact SYM METABO

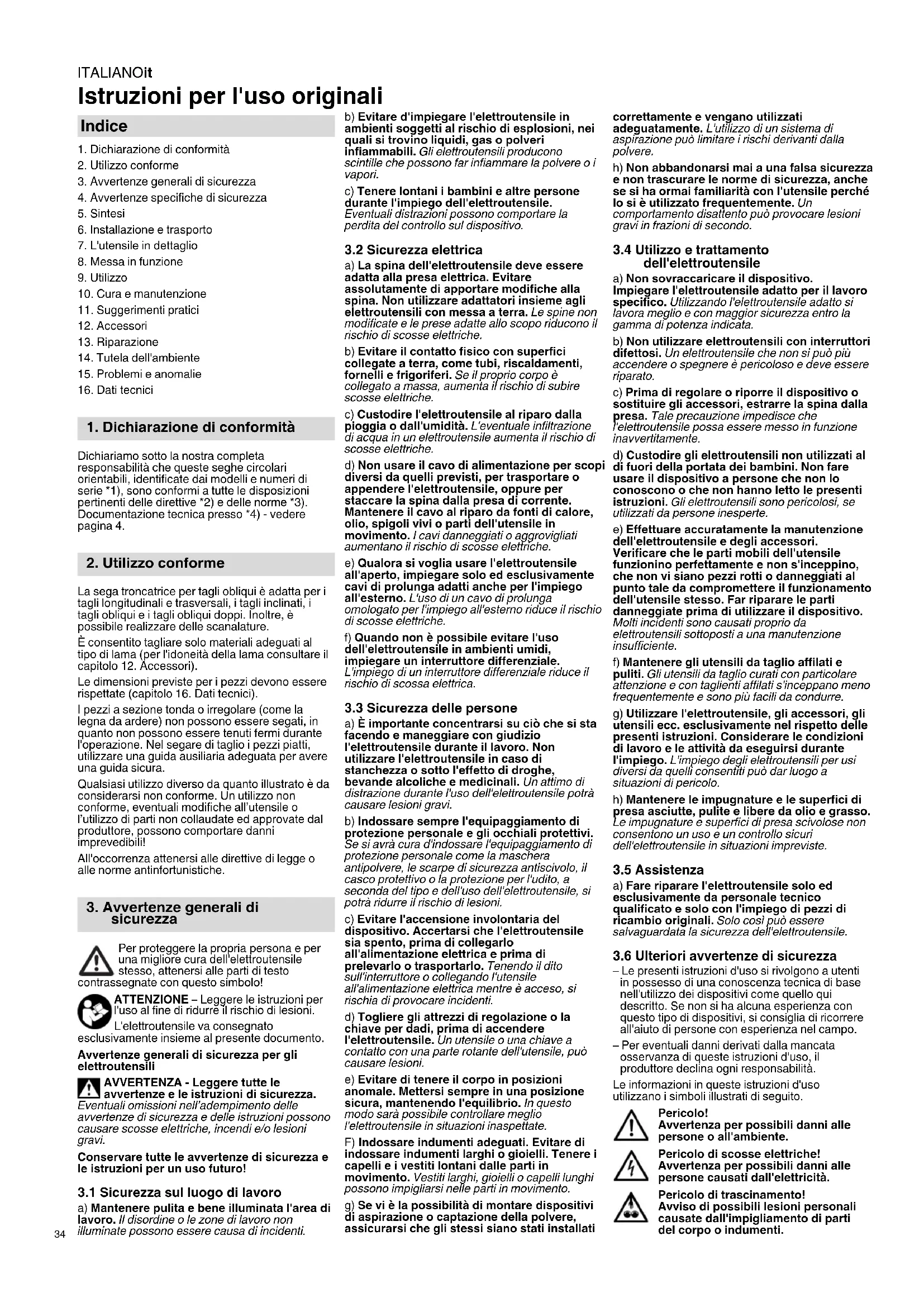

Istruzioni per l'uso originali

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di sicurezza

4. Avvertenze specifiche di sicurezza

6. Installazione e trasporto

7. L'utensile in dettaglio

8. Messa in funzione

10. Cura e manutenzione

14. Tutela dell'ambiente

Dichiariamo sotto la nostra completa responsabilità che queste seghe circolari orientabili, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 4. La sega troncatrice per tagli obliqui è adatta per i tagli longitudinali e trasversali, i tagli inclinati, i tagli obliqui e i tagli obliqui doppi. Inoltre, è possibile realizzare delle scanalature. È consentito tagliare solo materiali adeguati al tipo di lama (per l'idoneità della lama consultare il capitolo 12. Accessori). Le dimensioni previste per i pezzi devono essere rispettate (capitolo 16. Dati tecnici). I pezzi a sezione tonda o irregolare (come la legna da ardere) non possono essere segati, in quanto non possono essere tenuti fermi durante l'operazione. Nel segare di taglio i pezzi piatti, utilizzare una guida ausiliaria adeguata per avere una guida sicura. Qualsiasi utilizzo diverso da quanto illustrato è da considerarsi non conforme. Un utilizzo non conforme, eventuali modifiche all’utensile o l’utilizzo di parti non collaudate ed approvate dal produttore, possono comportare danni imprevedibili! All'occorrenza attenersi alle direttive di legge o alle norme antinfortunistiche. Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni. L'elettroutensile va consegnato esclusivamente insieme al presente documento. Avvertenze generali di sicurezza per gli elettroutensili AVVERTENZA - Leggere tutte le avvertenze e le istruzioni di sicurezza. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro!

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate possono essere causa di incidenti. b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni, nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i vapori. c) Tenere lontani i bambini e altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo sul dispositivo.

3.2 Sicurezza elettrica

a) La spina dell'elettroutensile deve essere adatta alla presa elettrica. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insieme agli elettroutensili con messa a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumenta il rischio di subire scosse elettriche. c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche. d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere l'elettroutensile, oppure per staccare la spina dalla presa di corrente. Mantenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti dell'utensile in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche. f) Quando non è possibile evitare l'uso dell'elettroutensile in ambienti umidi, impiegare un interruttore differenziale. L'impiego di un interruttore differenziale riduce il rischio di scossa elettrica.

3.3 Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante il lavoro. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile potrà causare lesioni gravi. b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione per l'udito, a seconda del tipo e dell'uso dell'elettroutensile, si potrà ridurre il rischio di lesioni. c) Evitare l'accensione involontaria del dispositivo. Accertarsi che l'elettroutensile sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Tenendo il dito sull'interruttore o collegando l'utensile all'alimentazione elettrica mentre è acceso, si rischia di provocare incidenti. d) Togliere gli attrezzi di regolazione o la chiave per dadi, prima di accendere l'elettroutensile. Un utensile o una chiave a contatto con una parte rotante dell'utensile, può causare lesioni. e) Evitare di tenere il corpo in posizioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo sarà possibile controllare meglio l'elettroutensile in situazioni inaspettate. F) Indossare indumenti adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli e i vestiti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g) Se vi è la possibilità di montare dispositivi di aspirazione o captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati adeguatamente. L'utilizzo di un sistema di aspirazione può limitare i rischi derivanti dalla polvere. h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familiarità con l'utensile perché lo si è utilizzato frequentemente. Un comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento

dell'elettroutensile a) Non sovraccaricare il dispositivo. Impiegare l'elettroutensile adatto per il lavoro specifico. Utilizzando l'elettroutensile adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e deve essere riparato. c) Prima di regolare o riporre il dispositivo o sostituire gli accessori, estrarre la spina dalla presa. Tale precauzione impedisce che l'elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. Gli elettroutensili sono pericolosi, se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell'elettroutensile e degli accessori. Verificare che le parti mobili dell'utensile funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compromettere il funzionamento dell'utensile stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da elettroutensili sottoposti a una manutenzione insufficiente. f) Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare l'elettroutensile, gli accessori, gli utensili ecc. esclusivamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e le attività da eseguirsi durante l'impiego. L'impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libere da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri dell'elettroutensile in situazioni impreviste.

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale tecnico qualificato e solo con l'impiego di pezzi di ricambio originali. Solo così può essere salvaguardata la sicurezza dell'elettroutensile.

3.6 Ulteriori avvertenze di sicurezza

– Le presenti istruzioni d'uso si rivolgono a utenti in possesso di una conoscenza tecnica di base nell'utilizzo dei dispositivi come quello qui descritto. Se non si ha alcuna esperienza con questo tipo di dispositivi, si consiglia di ricorrere all'aiuto di persone con esperienza nel campo. – Per eventuali danni derivati dalla mancata osservanza di queste istruzioni d'uso, il produttore declina ogni responsabilità. Le informazioni in queste istruzioni d'uso utilizzano i simboli illustrati di seguito. Pericolo! Avvertenza per possibili danni alle persone o all'ambiente. Pericolo di scosse elettriche! Avvertenza per possibili danni alle persone causati dall'elettricità. Pericolo di trascinamento! Avviso di possibili lesioni personali causate dall'impigliamento di parti del corpo o indumenti. Indice

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

sicurezzaITALIANO it

Attenzione! Avvertenza per possibili danni mate- riali. Avvertenza: Informazioni integrative. Avvertenze di sicurezza per le seghe circolari orientabili a) Le seghe circolari orientabili sono progettate per il taglio di legno o prodotti lignei e non possono essere utilizzate per tagliare materiali di ferro, come barre, stanghe, viti e così via. La polvere abrasiva provoca il blocco delle parti mobili e del carter di protezione inferiore. Le scintille generate durante il taglio bruciano il carter di protezione inferiore, la piastra di inserimento e altre parti in plastica. b) Fissare il pezzo in lavorazione, possibilmente con dei morsetti. Se si tiene fermo il pezzo con la mano, mantenere sempre a una distanza di almeno 100 mm da ogni lato della lama. Non utilizzare questa sega per tagliare pezzi troppo piccoli per essere fissati con i morsetti o tenuti fermi con la mano. Se la mano è troppo vicina alla lama, esiste un serio pericolo di lesioni in seguito al contatto con la lama stessa. Non tenere fermo il pezzo sul lato verso il quale è inclinata la testa della sega. Non incrociare le braccia. c) Il pezzo deve essere immobilizzato e serrato con morsa oppure spinto contro la guida e il tavolo. Non spingere il pezzo contro la lama e non tagliare mai "a mano libera". I pezzi sciolti o instabili possono essere proiettati ad alta velocità e causare lesioni. d) Condurre la sega attraverso il pezzo esercitando una pinta. Evitare di condurre la sega attraverso il pezzo esercitando trazione. Per eseguire un taglio, sollevare la testa della sega e farla passare sopra il pezzo, senza tagliare. Quindi accendere il motore, abbassare la testa della sega e spingere la lama attraverso il pezzo. Se si tira la lama invece di spingerla, si rischia che questa si sollevi e che l'unità lama venga proiettata con violenza verso l'operatore. e) Non incrociare la mano sopra la linea di taglio, né davanti, né dietro la lama della sega. Tenere fermo il pezzo in lavorazione con le mani incrociate, ossia tenerlo a destra della lama con la mano sinistra o viceversa, è molto pericoloso. f) Se la lama è in movimento, non mettere la mano dietro la guida di arresto. Mantenere sempre la distanza minima di sicurezza di 100 mm tra la mano e la lama rotante (vale per entrambi i lati della lama, ad es. durante la rimozione dei residui di legno). La distanza dalla lama in movimento non è sempre facilmente stimabile e il pericolo di lesioni è elevato. g) Controllare il pezzo prima di procedere con il taglio. Se il pezzo è bombato o deformato, serrarlo con il lato bombato esterno rivolto verso la guida di arresto. Assicurarsi sempre che lungo la linea di taglio non ci siano fessure tra il pezzo, la guida e il tavolo. I pezzi bombati o deformati possono girarsi o spostarsi e causare l'inceppamento della lama rotante durante il taglio. Assicurarsi che il pezzo non contenga chiodo o corpi estranei. h) Prima di utilizzare la sega, sgombrare il tavolo da utensili e residui di legno: sul tavolo deve esserci solo il pezzo da tagliare. Eventuali piccoli residui, pezzi di legno o altri oggetti, che potrebbero entrare in contatto con la lama ed essere proiettati ad alta velocità.

i) Tagliare soltanto un pezzo per volta. I pezzi

impilati non possono essere serrati come si deve e, durante il taglio, possono scivolare o causare l'inceppamento della lama. j) Assicurarsi che, prima dell'uso, la sega troncatrice per tagli obliqui venga appoggiata su una superficie di lavoro piana e stabile. Una superficie di lavoro piana e stabile riduce il pericolo di instabilità. k) Pianificare il lavoro. Durante la regolazione dell'inclinazione della lama o dell'angolo di taglio, assicurarsi che la guida di arresto sia regolata correttamente e che il pezzo sia ben saldo, senza contatto con la lama o con il carter di protezione. Senza accendere la macchina e senza pezzo sul tavolo, simulare un movimento di taglio completo della lama, per accertarsi che non ci siano ostacoli e che non si rischi di tagliare la guida di arresto. l) In caso di pezzi più lunghi o larghi del piano tavolo, procurare un supporto adeguato, ad esempio una prolunga o dei cavalletti. I pezzi più lunghi o larghi del tavolo della sega troncatrice per tagli obliqui, possono ribaltarsi, se non sono tenuti fermi adeguatamente. Se un pezzo di legno tagliato o il pezzo in lavorazione si ribalta, può sollevare il carter di protezione inferiore oppure può essere proiettato senza controllo dalla lama rotante. m) Non utilizzare altre persone come supporto o in alternativa a una prolunga del tavolo. Un sostegno instabile del pezzo può causare l'inceppamento della lama. Inoltre, il pezzo può spostarsi durante il taglio, attirando l'operatore e le altre persone coinvolte verso la lama rotante. n) Non spingere il pezzo tagliato contro la lama rotante. In caso di carenza di spazio, ad es. se si utilizzano le guide verticali, il pezzo tagliato può bloccarsi nella lama ed essere proiettato con violenza. o) Utilizzare sempre una morsa o un dispositivo adeguato per tenere ben saldo il materiale a sezione tonda, come barre o tubi. Durante il taglio, le barre tonde tendono a rotolare, con conseguente rischio che la lama si blocchi e che il pezzo venga trascinato verso la lama insieme alla mano dell'operatore. p) Attendere che la lama abbia raggiunto la massima velocità, prima di procedere con il taglio. Questo riduce il pericolo che il pezzo venga proiettato via. q) Se il pezzo rimane inceppato o blocca la lama, spegnere la sega troncatrice per tagli obliqui. Attendere l'arresto di tutti i componenti e scollegare la spina di alimentazione. Quindi rimuovere il materiale inceppato. Se si continua a segare nonostante il blocco, si rischia di perdere il controllo o di danneggiare la sega troncatrice per tagli obliqui. r) Al termine del taglio, rilasciare l'interruttore, tenere la testa della sega rivolta verso il basso e attendere l'arresto completo della lama, prima di rimuovere il pezzo tagliato. È molto pericoloso avvicinare le mani alla lama prima dell'arresto completo.

4.1 Ulteriori avvertenze di sicurezza

Osservare in particolare le indicazioni specifiche di sicurezza contenute nei vari capitoli. All'occorrenza attenersi alle direttive di legge o alle norme antinfortunistiche. Pericoli generici! Tenere in debita considerazione gli effetti dell'ambiente circostante. Se i pezzi in lavorazione sono particolarmente lunghi, utilizzare superfici di appoggio adeguate. Questa macchina può essere messa in funzione e utilizzata solamente da persone che conoscono bene macchine simili e che sono sempre consapevoli dei pericoli connessi all'utilizzo delle stesse. Le persone sotto i 18 anni di età possono utilizzare il presente utensile soltanto ai fini della formazione professionale e sotto la supervisione di un istruttore. Tenere lontano dall'ambiente di lavoro il personale non autorizzato e in particolare i bambini. Durante il funzionamento, verificare che nessuno tocchi l'apparecchio o il cavo di alimentazione. Evitare il surriscaldamento dei denti della sega. Se si lavora con la plastica, evitare che questa fonda durante il taglio. Pericolo di lesioni e di schiacciamento per effetto delle parti mobili! Non mettere in funzione l'utensile se non sono montati tutti i dispositivi di protezione previsti. Mantenersi sempre ad una distanza sufficiente dalla lama della sega. All'occorrenza, utilizzare mezzi di inserimento ausiliari. Durante il funzionamento mantenersi a debita distanza dagli elementi strutturali azionati. Attendere l'arresto completo della lama prima di rimuovere eventuali trucioli, resti di legno e quant'altro dall'area di lavoro. Tagliare solamente pezzi con dimensioni tali da consentire un bloccaggio sicuro durante l'operazione di taglio. Per tenere fermo il pezzo, utilizzare sistemi di serraggio oppure una morsa a vite. Tali sistemi sono più sicuri della mano. Non cercare di frenare la lama in rotazione esercitando una pressione laterale. Scollegare la spina di alimentazione prima di ogni operazione di regolazione, manutenzione ordinaria o riparazione. Se non si utilizza il dispositivo, staccare la spina. Pericolo di taglio anche quando l'utensile da taglio non è in movimento! Indossare i guanti per sostituire gli utensili da taglio. Conservare le lame in modo che nessuno possa ferirsi. Pericolo per il contraccolpo della testa della sega (la lama rimane bloccata nel pezzo e la testa della sega si solleva violentemente all'improvviso)! Scegliere una lama adeguata al materiale da tagliare. Tenere ben ferma l'impugnatura. Nel momento in cui la lama penetra nel pezzo, il pericolo di contraccolpo è particolarmente elevato. Tagliare i pezzi sottili o a parete sottile utilizzando solo lame a denti fini. Utilizzare sempre lame affilate. Sostituire immediatamente le lame usurate. Il pericolo di contraccolpo è maggiore, se un dente usurato rimane incastrato nella superficie del pezzo. Non tenere i pezzi in lavorazione in posizione inclinata. In caso di dubbio verificare che i pezzi non presentino corpi estranei (ad esempio chiodi o viti). Non tagliare mai più pezzi contemporaneamente, né fasci composti da più elementi singoli. Se i singoli pezzi vengono trascinati in modo incontrollato dalla lama, si rischia di provocare incidenti. Durante la realizzazione delle scanalature, evitare di esercitare pressione laterale sulla lama: utilizzare un sistema di serraggio. Pericolo di trascinamento! Durante l'uso, assicurarsi che nessuna parte del corpo o degli indumenti possa restare impigliata nei componenti in rotazione con conseguente trascinamento (evitare cravatte, evitare guanti, evitare indumenti con maniche larghe; per i capelli lunghi utilizzare assolutamente una retina di protezione). Non segare mai pezzi recanti funi, corde, nastri, cavi o fili metallici o contenenti tali materiali. Pericolo causato da protezione personale insufficiente! Indossare le protezioni acustiche. Indossare gli occhiali protettivi. Indossare una mascherina antipolvere. Indossare indumenti da lavoro adeguati. Indossare calzature antiscivolo.

4. Avvertenze specifiche di

Indossare i guanti protettivi durante l'interazione con lame e utensili scabrosi. Trasportare le lame tendendole in un contenitore. Pericolo causato dalla polvere di legno! Lavorare esclusivamente con un impianto di aspirazione. L'impianto di aspirazione deve essere conforme ai valori indicati nel capitolo

Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Pericolo causato da modifiche tecniche o dall'impiego di componenti o accessori non collaudati ed omologati dal produttore Montare il presente apparecchio seguendo scrupolosamente le istruzioni del presente manuale. Utilizzare esclusivamente i componenti omologati dal produttore, in particolare per quanto riguarda: – lame (per i numeri d'ordine vedere il capitolo

– dispositivi di sicurezza; – laser da taglio; – illuminazione dell'area di taglio. Evitare di apportare modifiche di qualunque tipo sui componenti. Assicurarsi che la velocità indicata sulla lama sia almeno parti alla velocità indicata sulla sega. Pericolo causato da eventuali difetti dell'utensile! Controllare sempre l'integrità del dispositivo prima del funzionamento: Prima di continuare ad utilizzare l'apparecchio, occorre ispezionare accuratamente i dispositivi di sicurezza/ protezione o i componenti leggermente danneggiati, al fine di verificarne l'integrità e il corretto funzionamento. Verificare che i componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e adempiere a tutti i requisiti necessari per garantire il corretto funzionamento dell'utensile. Non utilizzare lame danneggiate o deformate. Pericolo causato dal rumore! Indossare le protezioni acustiche. Pericolo dovuto a pezzi o parti di materiale che si bloccano! Se si verifica un bloccaggio:

1. spegnere l'utensile;

2. scollegare la spina,

3. indossare i guanti;

4. eliminare il bloccaggio con utensili idonei.

4.2 Simboli sull'utensile

(secondo il modello) Leggere le istruzioni per l'uso. Non afferrare la lama. Indossare occhiali protettivi e protezioni acustiche. Non utilizzare l'utensile in un ambiente umido o bagnato. Radiazione laser - non guardare direttamente nel fascio di luce.

4.3 Dispositivi di sicurezza

Carter protettivo a pendolo (7) Il carter protettivo a pendolo evita che l'operatore venga inavvertitamente a contatto con la lama della sega e protegge da trucioli vaganti. Blocco di sicurezza (29) Il carter protettivo a pendolo si apre e la sega può essere abbassata solo se viene azionato il blocco di sicurezza. Guida di arresto del pezzo (30) La guida di arresto del pezzo impedisce che un pezzo possa spostarsi durante il taglio. La guida d'arresto del pezzo deve sempre essere montata durante il funzionamento. Assicurarsi che la guida d'arresto regolabile sia messa a punto correttamente e sostenga bene il pezzo, senza entrare in contatto con la lama o con il carter protettivo. Fissare con la vite di bloccaggio (31). Vedere pagina 2. 1 Impugnatura 2 Attacco per aspirazione trucioli 3 Adattatore aspiratore angolare 4 Impugnatura 5 Illuminazione dell'area di taglio 6 Uscita laser 7 Carter protettivo a pendolo 8 Prolunga laterale piano tavolo 9 Tavolo 10 Vite di arresto prolunga laterale piano tavolo 11 Sistema di serraggio pezzo 12 Leva di arresto per la regolazione dell'inclinazione 13 Pulsante di arresto (per ampliare l'angolo d'inclinazione di +/- 2°) 14 Leva di bloccaggio per regolare l'inclinazione 15 Arresto lama 16 Sistema di fissaggio per trasporto 17 Chiave a esagono cavo / Alloggiamento utensile per chiave a esagono cavo 18 Vite di bloccaggio per dispositivo di trazione 19 Gancio per avvolgicavo 20 Inserto del banco 21 Nottolino di arresto della tavola rotante 22 Maniglia di bloccaggio per tavola rotante 23 Tavola rotante 24 Interruttore ON/OFF illuminazione area di taglio 25 Interruttore ON/OFF laser di taglio 26 Rotella di regolazione per impostazione velocità 27 Interruttore ON/OFF sega 28 Impugnatura sega 29 Blocco di sicurezza 30 Guide d'arresto pezzo scorrevoli (inserto incluso) 31 Vite di bloccaggio delle guide d'arresto pezzo 32 Leva di bloccaggio (solo KGSV 72 Xact SYM) 33 Nottolini di arresto (solo KGSV 72 Xact SYM) 34 Angolo regolabile

• secondo il modello e l'equipaggiamento Montare la maniglia di bloccaggio per la tavola rotante Inserire e avvitare la maniglia di bloccaggio (22) nella tavola rotante (23). Applicazione del segnale di pericolo laser adesivo La macchina viene consegnata con un segnale di pericolo laser in lingua tedesca. Prima della messa in funzione iniziale, sopra tale targhetta andrà applicata quella nella propria lingua nazionale, fornita in dotazione. Installazione Per lavorare in sicurezza, è necessario fissare l'utensile su un basamento stabile. – Come base si può utilizzare un piano di lavoro fisso o un banco di lavoro oppure uno dei basamenti Metabo (v. il capitolo Accessori). – L'utensile deve essere stabile anche per la lavorazione di pezzi di grosse dimensioni. – I pezzi lunghi devono essere sostenuti con un accessorio supplementare adeguato. Avvertenza: Se si utilizza l'utensile come apparecchio portatile, è necessario fissarlo con viti su un pannello di legno compensato o legno lamellare (500 mm × 500 mm, spessore minimo 19 mm). Durante l'uso, il pannello va fissato su un banco da lavoro con dei morsetti a vite.

1. Avvitare il dispositivo alla base (utilizzare i fori

dei piedi d'appoggio).

2. Sbloccare l'arresto per il trasporto (16):

Premere leggermente verso il basso la testa della sega e trattenerla. Estrarre il sistema di fissaggio per il trasporto (16).

3. Sollevare lentamente la testa della sega.

1. Abbassare la testa della sega e inserire il

sistema di fissaggio per il trasporto (16).

2. Arrestare il dispositivo di trazione con la vite di

bloccaggio (18) nella posizione posteriore. Attenzione! Non trasportare la sega afferrando i dispositivi di protezione.

3. Sollevare e trasportare il dispositivo tenendolo

per il manico (1) o per il manico (4).

7.1 Interruttore ON/OFF motore (27)

Accensione del motore: premere l'interruttore ON/OFF e tenerlo premuto. Spegnimento del motore: rilasciare l'interruttore ON/OFF.

7.2 Interruttore ON/OFF illuminazione

area di taglio (24) Accendere e spegnere il sistema d'illuminazione dell'area di taglio.

6. Installazione e trasporto

7. L'utensile in dettaglioITALIANO it

Pericolo! Non indirizzare il fascio di luce verso persone o animali.

7.3 Interruttore ON/OFF laser di taglio

(25) Accender e spegnere il laser di taglio. Il laser da taglio segna una linea a sinistra a una destra del taglio della sega. Eseguire un taglio di prova per familiarizzare con la posizione della linea di taglio. Pericolo! RADIAZIONE LASER

7.4 Regolazione dell'inclinazione

Sollevare la testa della sega. Orientare in avanti la leva di arresto (12). Una volta rilasciata la leva di bloccaggio (14) (spostarla all'indietro), è possibile inclinare la sega tra 0° e 45° a sinistra e a destra della verticale. Se la leva di arresto (12) è orientata verso il lato posteriore, la sega scatta in posizione in determinati punti. Durante la regolazione, premere il pulsante di arresto (13) per impostare anche angoli fino a 47° a sinistra o fino a 47° a destra della verticale. Pericolo! Affinché l'angolo d'inclinazione non possa essere modificato durante il taglio, occorre serrare la leva di bloccaggio (14) del braccio orientabile (anche nelle posizioni di arresto!).

Per i tagli obliqui, è possibile svitare la maniglia di bloccaggio (22) e azionare il nottolino di arresto (21) per girare la tavola rotante di 50° verso sinistra o 50° verso destra. Se il nottolino di arresto (21) è sollevato, la tavola rotante scatta in posizione in corrispondenza di determinati angoli. Se il nottolino di arresto (21) è completamente abbassato, la funzione di scatto in posizione è disattivata. Pericolo! Affinché l'angolo di taglio non possa variare durante il lavoro, è necessario fissare la maniglia di bloccaggio (22) della tavola rotante (anche nelle posizioni di scatto in posizione!).

7.6 Solo KGSV 72 Xact SYM: Tagli

simmetrici Per rendere i tagli obliqui semplici e rapidi con un sistema di arresto simmetrico regolabile. Sollevare le due leve di bloccaggio (32) e allentare il serraggio. Abbassare completamente i nottolini di arresto (33) per disattivare la funzione di scatto in posizione. Impostare l'angolo desiderato tramite l'"angolo regolabile" (34): traslare contemporaneamente i due piani del tavolo (9)/ guide d'arresto del pezzo (30) e adattarli all'angolo desiderato. Se i nottolini di arresto (33) sono sollevati, i due piani del tavolo (9)/guide d'arresto del pezzo (30) scattano in posizione in corrispondenza di determinati angoli. Pericolo! Affinché l'angolo non possa variare durante il taglio, le due leve di bloccaggio (32) (anche nelle posizioni di arresto!) non devono essere abbassate.

7.7 Dispositivo di trazione

Il dispositivo di trazione consente di segare anche pezzi grandi. Il dispositivo di trazione può essere utilizzato per tutti i tipi di taglio (tagli dritti, obliqui, inclinati, tagli obliqui doppi e scanalature). Se il dispositivo di trazione non è necessario, lo si può fissare con la vite di bloccaggio (18) nella posizione posteriore.

7.8 Limitazione della profondità di

taglio La limitazione della profondità di taglio (47), insieme al dispositivo di trazione, consente di eseguire le scanalature. Agire sulla vite di regolazione e fissare con il controdato. Per disattivare la limitazione della profondità di taglio basta spostare indietro la guida di arresto (48).

7.9 Regolazione del numero di giri

Preselezionare il numero di giri mediante la rotella di regolazione (26). Consultare la tabella per le per le posizioni consigliate per la vite di regolazione. Legno: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Alluminio: . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Materia plastica: . . . . . . . . . . . . . . . . . . . . . 1 - 3

8.1 Collegamento dell'aspirazione

trucioli Pericolo! Alcuni tipi di polvere di legno (ad esempio derivanti da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati. – Lavorare solo con un impianto di aspirazione trucioli adeguato. – Utilizzare inoltre una mascherina antipolvere, in quanto non tutta la polvere può essere aspirata o raccolta. Se si collega l'utensile a un impianto di aspirazione trucioli: Collegare l'impianto di aspirazione trucioli o un aspiratore universale al bocchettone di aspirazione (2). Se necessario, applicare l'adattatore di aspirazione angolare (3). Assicurarsi che l'impianto di aspirazione trucioli soddisfi i requisiti indicati al capitolo 16. "Dati tecnici". Attenersi anche alle istruzioni per l'uso dell'impianto di aspirazione trucioli!

8.2 Montaggio del sistema di serraggio

pezzo Il sistema di serraggio pezzo (11) può essere montato in due posizioni: – Per i pezzi larghi

inserire il sistema di serraggio pezzo nel foro posteriore (35) del tavolo. – Per i pezzi stretti

inserire il sistema di serraggio pezzo nel foro anteriore (36) del tavolo.

8.3 Collegamento alla rete

Pericolo! Tensione elettrica Mettere in funzione l'utensile solo se collegato a una fonte di energia elettrica che soddisfi i requisiti seguenti (vedere anche il capitolo 16. "Dati tecnici"): – La tensione e la frequenza di rete coincidono con i dati riportati sulla targhetta identificativa dell'utensile. – È presente una protezione con interruttore per correnti di guasto con una corrente di dispersione di 30 mA; – Le prese sono installate correttamente, con collegamento a terra e testate in conformità alle disposizioni. Posare il cavo di alimentazione in modo tale che non sia causa di disturbo e non possa essere danneggiato durante il lavoro. Utilizzare come cavi di prolunga solamente cavi con rivestimento in gomma con sezione adeguata (3 × 1,5 mm

Utilizzare prolunghe per esterni. Per gli esterni, utilizzare soltanto cavi di prolunga omologati e debitamente contrassegnati. Evitare l'avviamento accidentale. Prima di inserire la spina nella presa elettrica, assicurarsi che l'interruttore di accensione sia disinserito. Prima del lavoro controllare l'integrità dei dispositivi di sicurezza. Durante l'esecuzione del taglio, assumere la corretta postura di lavoro: – davanti sul lato operatore; – frontale rispetto alla sega; – accanto alla linea di taglio della lama. Pericolo! Fissare il pezzo in lavorazione, possibilmente con il dispositivo di serraggio (11). Pericolo di schiacciamento! Quando si inclina o si orienta la testa dalla sega, non mettere la mano vicino alle cerniere o sotto l'utensile! Tenere ben ferma la testa della sega durante l'inclinazione. Durante il lavoro utilizzare i seguenti elementi: – piano di appoggio - per i pezzi lunghi, se questi dovessero cadere dal banco una volta tagliati; – impianto di aspirazione trucioli. Tagliare solamente pezzi con dimensioni tali da consentire un bloccaggio sicuro durante l'operazione di taglio. Durante l'esecuzione del taglio, tenere il pezzo in lavorazione sempre premuto contro il banco, senza mai inclinarlo. Non cercare di frenare la lama in rotazione esercitando una pressione laterale. Esiste il pericolo di incidente, se la lama della sega viene bloccata.

Posizione iniziale: – Il sistema di fissaggio per il trasporto (16) è estratto. – La testa della sega è sollevata. – Limitazione della profondità di taglio (48) disattivata. – La tavola rotante è in posizione 0°, la maniglia di bloccaggio (22) per la tavola rotante è serrata. – L'inclinazione della testa della sega rispetto alla verticale è pari a 0°, la leva di bloccaggio (14) per l'impostazione dell'inclinazione è serrata. – Dispositivo di trazione tutto indietro. – La vite di bloccaggio (18) del dispositivo di trazione è allentata. – Impostare la guida di arresto (30): allentare la vite di bloccaggio (31). Spostare la guida di arresto regolabile (30) (parte superiore e inferiore) in modo che sostenga perfettamente il pezzo, senza entrare in contatto con la lama o il carter di protezione. Fissare con la vite di bloccaggio (31). Taglio del pezzo:

1. Spingere il pezzo contro la guida di arresto e

fissarlo con il dispositivo di serraggio (11).

2. Per i pezzi più larghi: Tirare in avanti la testa

della sega (verso l'operatore) (dispositivo di trazione).

3. Azionare il blocco di sicurezza (29), premere

l'interruttore ON/OFF (27) e tenerlo premuto.

4. Abbassare lentamente la testa della sega

afferrando l'impugnatura e, se necessario, spingerla indietro (lontano dall'operatore). Durante il taglio, spingere con forza la testa della sega contro il pezzo in lavorazione, badando che il numero di giri non si riduca eccessivamente.

5. Segare il pezzo in un'unica fase di lavoro.

6. Rilasciare l'interruttore ON/OFF (27) e

lasciare che la testa della sega ritorni lentamente nella posizione iniziale.

8. Messa in funzione

9. UtilizzoITALIANOit

Posizione iniziale: – Il sistema di fissaggio per il trasporto (16) è estratto. – La testa della sega è sollevata. – Limitazione della profondità di taglio (48) disattivata. – L'inclinazione della testa della sega rispetto alla verticale è pari a 0°, la leva di bloccaggio (14) per l'impostazione dell'inclinazione è serrata. – Dispositivo di trazione tutto indietro. – La vite di bloccaggio (18) del dispositivo di trazione è allentata. – Impostare la guida di arresto (30): allentare la vite di bloccaggio (31). Spostare la guida di arresto regolabile (30) (parte superiore e inferiore) in modo che sostenga perfettamente il pezzo, senza entrare in contatto con la lama o il carter di protezione. Fissare con la vite di bloccaggio (31). AVVERTENZA - Solo per KGSV 72 Xact SYM: Regolare a filo le guide d'arresto del pezzo (30) (in linea). (Si raccomanda di abbassare i nottolini di arresto (33), in modo che i due piani del tavolo (9)/guide d'arresto del pezzo (30) scattino in posizione con un angolo di 0°.) – Spingere fino in fondo le due leve di bloccaggio (32). Taglio del pezzo:

1. Svitare la maniglia di bloccaggio (22) della

tavola rotante e allentare il nottolino di arresto (21).

2. Impostare l'angolo desiderato.

Avvertenza: Se il nottolino di arresto (21) è sollevato, la tavola rotante scatta in posizione in corrispondenza degli angoli 0°, 15°, 22,5°, 31,6°, 45° e 60°. Se il nottolino di arresto (21) è completamente abbassato, la funzione di scatto in posizione è disattivata.

3. Serrare la maniglia di bloccaggio (22) della

tavola rotante. Attenzione! Affinché l'angolo d'inclinazione non possa variare durante il processo di taglio, serrare la maniglia di bloccaggio (22) del della tavola rotante (anche nelle posizioni di arresto!).

4. Segare il pezzo come descritto in "Tagli dritti".

Posizione iniziale: – Il sistema di fissaggio per il trasporto (16) è estratto. – La testa della sega è sollevata. – Limitazione della profondità di taglio (48) disattivata. – La tavola rotante è in posizione 0°, la maniglia di bloccaggio (22) per la tavola rotante è serrata. – Dispositivo di trazione tutto indietro. – La vite di bloccaggio (18) del dispositivo di trazione è allentata. – Impostare la guida di arresto (30): Allentare la vite di bloccaggio (31). Spostare la guida di arresto regolabile (30) (parte superiore e inferiore) in modo che sostenga perfettamente il pezzo, senza entrare in contatto con la lama o il carter di protezione. Fissare con la vite di bloccaggio (31). Per determinate angolazioni, può essere necessario estrarre completamente la parte superiore destra scorrevole dell'arresto (30), dopo avere svitato la vite di bloccaggio (31). Serrare di nuovo la vite di bloccaggio (31). (Dopo il taglio, riapplicare la parte superiore e fissare con la vite di bloccaggio (31), in modo che non vada persa.) Taglio del pezzo:

1. Sbloccare la leva di bloccaggio (14) per

regolare l'inclinazione della sega.

2. Inclinare lentamente il braccio orientabile nella

posizione desiderata: Tirare la leva di arresto (12) nella direzione del lato di comando = regolare in continuo il braccio orientabile. Spingere la leva di arresto (12) verso il lato posteriore = bloccare il braccio orientabile nelle posizioni di arresto. Avvertenza: Il braccio orientabile scatta in posizione in corrispondenza degli angoli 0°, 22,5° e 33,9°.

3. Serrare la leva di bloccaggio (14) per regolare

l'inclinazione. Attenzione! Affinché l'angolo d'inclinazione non possa variare durante il processo di taglio, occorre serrare la leva di bloccaggio del braccio orientabile (anche nelle posizioni di arresto!).

4. Segare il pezzo come descritto in "Tagli dritti".

9.4 Tagli obliqui doppi

Avvertenza: Il taglio obliquo doppio è una combinazione di taglio obliquo e taglio inclinato. Ciò significa che il pezzo viene segato con una certa inclinazione rispetto al bordo di appoggio posteriore e rispetto al lato superiore. Posizione iniziale: – Il sistema di fissaggio per il trasporto (16) è estratto. – La testa della sega è sollevata. – Limitazione della profondità di taglio (48) disattivata. – La tavola rotante è fissata nella posizione desiderata. – Il braccio orientabile è inclinato e fissato con l'angolazione desiderata rispetto alla superficie del pezzo. – Dispositivo di trazione tutto indietro. – La vite di bloccaggio (18) del dispositivo di trazione è allentata. – Impostare la guida di arresto (30): Allentare la vite di bloccaggio (31). Spostare la guida di arresto regolabile (30) (parte superiore e inferiore) in modo che sostenga perfettamente il pezzo, senza entrare in contatto con la lama o il carter di protezione. Fissare con la vite di bloccaggio (31). Per determinate angolazioni, può essere necessario estrarre completamente la parte superiore destra scorrevole dell'arresto (30), dopo avere svitato la vite di bloccaggio (31). Serrare di nuovo la vite di bloccaggio (31). (Dopo il taglio, riapplicare la parte superiore e fissare con la vite di bloccaggio (31), in modo che non vada persa.) – Solo per KGSV 72 Xact SYM: Regolare a filo le guide d'arresto del pezzo (30) (in linea). Spingere fino in fondo le due leve di bloccaggio (32). Taglio del pezzo: Pericolo! Nel taglio obliquo doppio la lama risulta più accessibile per via della forte inclinazione – il che implica un maggiore pericolo di lesione. Mantenere sempre una certa distanza dalla lama della sega! Segare il pezzo come descritto in "Tagli dritti".

9.5 Taglio delle scanalature

Avvertenza: La limitazione della profondità di taglio, insieme al dispositivo di trazione, consente di eseguire le scanalature. Si tratta di un taglio non completo, in cui il pezzo viene segato solo fino a una certa profondità. Pericolo di contraccolpo! Durante l'esecuzione delle scanalature è molto importante non esercitare pressione laterale sulla lama. La testa della sega potrebbe sollevarsi all'improvviso! Per la produzione delle scanalature utilizzare un sistema di serraggio. Evitare di esercitare una pressione laterale sulla testa della sega. Posizione iniziale: – Il sistema di fissaggio per il trasporto (16) è estratto. – La testa della sega è sollevata. – Il braccio orientabile è inclinato e fissato con l'angolazione desiderata rispetto alla superficie del pezzo. – La tavola rotante è fissata nella posizione desiderata. – Dispositivo di trazione tutto indietro. – La vite di bloccaggio (18) del dispositivo di trazione è allentata. Taglio del pezzo:

1. Regolare la limitazione della profondità di

taglio (47) sulla profondità desiderata e fissare con il controdado.

2. Allentare il blocco di sicurezza (29) e

abbassare la testa della sega per controllare la profondità di taglio impostata.

3. Eseguire un taglio di prova.

4. Ripetere all'occorrenza i passi 1 e 3 fino a

raggiungere la profondità di taglio desiderata.

5. Segare il pezzo come descritto in "Tagli dritti".

9.6 Solo KGSV 72 Xact SYM: Tagli

simmetrici Avvertenza: Per rendere i tagli obliqui semplici e rapidi con un sistema di arresto simmetrico regolabile. Posizione iniziale: – Il sistema di fissaggio per il trasporto (16) è estratto. – La testa della sega è sollevata. – Limitazione della profondità di taglio (48) disattivata. – La tavola rotante è in posizione 0°, la maniglia di bloccaggio (22) per la tavola rotante è serrata. – Normalmente, l'inclinazione della testa della sega rispetto alla verticale è di 0°. Per tagli speciali, è possibile inclinare anche la testa della sega. La leva di bloccaggio (14) per la regolazione dell'inclinazione è serrata. – Arrestare il dispositivo di trazione con la vite di bloccaggio (18) nella posizione posteriore. – Assicurarsi che la guida d'arresto regolabile (30) sia messa a punto correttamente e protegga bene il pezzo, senza entrare in contatto con la lama o con il carter protettivo. Fissare le due guide d'arresto del pezzo (30)

n le viti di bloccaggio (31). Regolazione dell'angolo:

1. Portare l'"angolo regolabile" (34) fornito in

dotazione contro l'angolo originale (ad es. l'angolo del locale). Riportare l'angolo originale sull'"angolo regolabile" (34).

2. Sollevare le due leve di bloccaggio (32) e

allentare il serraggio.

3. Abbassare completamente i nottolini di arresto

(33) per disattivare la funzione di arresto.

4. Posare l'"angolo regolabile” (34) sulla tavola

5. Riportare l'angolo dell'"angolo regolabile" (34)

sul sistema di arresto: a tale scopo, spingere i due piani del tavolo (9)/guide di arresto del pezzo (30) contemporaneamente e portarli contro l'"angolo regolabile" (34). (34)ITALIANO it

Avvertenza: Se i nottolini di arresto (33) sono sollevati, i due piani del tavolo (9)/guide d'arresto del pezzo (30) scattano in posizione in corrispondenza degli angoli 45°, 22,5°, 0°, -22,5° e -45°. Se i nottolini di arresto del pezzo (33) sono abbassati, la funzione di arresto è disattivata.

6. Abbassare completamente le due leve di

bloccaggio (32) e spingere per fissare la posizione. Pericolo! Affinché l'angolo non possa variare durante il taglio, le due leve di bloccaggio (32) (anche nelle posizioni di arresto!) non devono essere abbassate. Taglio del pezzo:

7. Se necessario, spostare di lato la guida

d'arresto del pezzo posta di fronte (30). Premere il primo pezzo contro la guida d'arresto sinistra , fissarlo con il dispositivo di serraggio (11) e procedere con il taglio, come descritto in "Tagli dritti".

8. Se necessario, spostare di lato la guida

d'arresto del pezzo posta di fronte (30). Premere il secondo pezzo contro la guida d'arresto destra , fissarlo con il dispositivo di serraggio del pezzo (11) e procedere con il taglio, come descritto in "Tagli dritti". Pericolo! Prima di qualsiasi intervento di manutenzione e pulizia, scollegare la spinta di alimentazione. – Gli interventi di manutenzione o riparazione più complessi di quelli descritti nel presente capitolo sono riservati ai tecnici specializzati. – Sostituire i componenti danneggiati, in particolare i dispositivi di sicurezza, utilizzando solamente ricambi originali, poiché eventuali pezzi che non sono stati controllati e omologati dal produttore possono essere causa di danni imprevisti. – Terminate le operazioni di manutenzione e pulizia, rimettere in funzione e controllare tutti i dispositivi di sicurezza.

10.1 Sostituzione della lama

Pericolo di ustione! Subito dopo il taglio è possibile che la lama sia estremamente calda. Lasciare che la lama surriscaldata si raffreddi. Non utilizzare liquidi infiammabili per pulire la lama surriscaldata. Pericolo di taglio anche a lama ferma! Quando si allenta o si serra la vite di bloccaggio (40), il carter protettivo a pendolo (7) deve essere orientato sopra la lama. Indossare i guanti per sostituire la lama.

1. Estrarre la spina di alimentazione dalla presa.

2. Portare la testa della sega nella posizione

3. Arrestare la lama: premere il pulsante di

arresto facendo girare la lama con l'altra mano, finché il pulsante scatta in posizione. Tenere premuto il pulsante di arresto.

4. Svitare la vite di bloccaggio e relativa rondella

(40) sull'albero della lama, agendo in senso orario con la chiave a brugola (17) (filetto sinistrorso!).

5. Sbloccare il blocco di sicurezza (29),

sollevare il carter protettivo a pendolo (7) e trattenerlo.

6. Staccare con cautela la flangia esterna (41) e

la lama (42) dal relativo albero e richiudere il carte protettivo a pendolo. Pericolo! Non utilizzare prodotti detergenti (ad esempio per eliminare residui di resina) che possono risultare aggressivi per i componenti in metallo leggero; si rischia di compromettere la resistenza della sega.

7. Pulizia delle superfici di serraggio:

– albero della lama (45), – lama (42), – flangia esterna (41), – flangia interna (44). Pericolo! Posizionare correttamente la flangia interna! Altrimenti esiste il pericolo che la sega si blocchi e la lama si allenti! La flangia interna è posizionata correttamente se la scanalatura dell'anello è rivolta verso la lama e il lato piatto verso il motore.

8. Applicare la flangia interna (44).

9. Sbloccare il blocco di sicurezza (29),

sollevare il carter protettivo a pendolo (7) e trattenerlo. 10.Applicare la nuova lama, prestando attenzione al senso di rotazione: Vista dal lato sinistro (aperto), la freccia applicata sulla lama deve corrispondere alla freccia (43) applicata sulla copertura! Pericolo! Utilizzare esclusivamente lame conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. Utilizzare solamente lame adeguate alla massima velocità prevista (vedere "Dati tecnici") - se si utilizzano lame inadeguate o danneggiate, a causa della forza centrifuga, parti di queste potrebbero essere proiettate via con la violenza di un'esplosione. Le lame previste per il taglio di legno o materiali simili, devono essere conformi alla norma EN 847-1. Non devono essere utilizzate: – lame in acciaio rapido altolegato (HSS); – lame danneggiate; – mole da taglio. Pericolo! – Montare la lama solamente con elementi e/o accessori originali. – Non utilizzare anelli riduttori sfusi, altrimenti la lama si potrebbe allentare. – Le lame devono essere montate in modo tale da garantire una rotazione senza sbilanciamenti e urti, e in modo che non si possano allentare durante l'esercizio. 11.Richiudere il carter protettivo a pendolo (7). 12.Applicare la flangia esterna (41) - il lato piatto deve essere rivolto verso la vite di bloccaggio con relativa rondella (40)! 13.Applicare la vite di bloccaggio e relativa rondella (40) in senso antiorario (filetto sinistrorso!) e serrare a mano. 14.Arrestare la lama: premere il pulsante di arresto (15) facendo girare la lama con l'altra mano, finché il pulsante scatta in posizione. Tenere premuto il pulsante di arresto. Pericolo! – Non prolungare la chiave a brugola. – Non serrare la vite di bloccaggio assestando colpi sulla chiave a brugola. 15.Serrare la vite di bloccaggio (40) con la chiave esagonale (17). 16.Controllare il funzionamento. Sbloccare il blocco di sicurezza (29) e abbassare la sega: – il carter protettivo a pendolo, una volta abbassato, deve liberare la lama senza toccare altre parti. – Quando si solleva la sega nella posizione iniziale, il carter protettivo a pendolo deve coprire automaticamente la lama. – Ruotare la lama manualmente. La lama deve poter essere girata in qualsiasi posizione, senza che entri in contatto con altre parti.

10.2 Sostituzione dell'inserto del banco

Pericolo! Se l'inserto del banco (20) è danneggiato, piccoli oggetti rischiano di incastrarsi tra l'inserto stesso e la lama, bloccando quest'ultima. Sostituire immediatamente gli inserti del banco danneggiati!

1. Svitare le viti dell'inserto del banco. Se

necessario, girare la tavola rotante e inclinare la testa della sega per accedere alle viti.

2. Rimuovere l'inserto del banco.

3. Inserire un nuovo inserto del banco.

4. Serrare le viti dell'inserto del banco.

10.3 Regolazione della guida di arresto

1. Allentare le viti a esagono incassato (46).

2. Orientare la guida di arresto del pezzo (30) in

modo che risulti perfettamente ortogonale alla lama, quando la tavola rotante si trova in posizione 0°.

3. Serrare le viti a esagono incassato (46).

10.4 Regolazione del laser di taglio

Pericolo! RADIAZIONE LASER

NON GUARDARE DIRETTAMENTE IL RAGGIO

LASER Per la regolazione, serve una chiave esagonale da 2,5 mm. Posizionare una tavola con una riga verticale contro guida d'arresto del pezzo, per vedere meglio il raggio laser.

1. Agire sulla vite (38) finché il raggio laser

risulta parallelo alla lama (42).

2. Agire sulla vite (37) O (39) finché il raggio

laser risulta parallelo alla lama (42).

3. Agire sulle viti (37) E (39) per regolare la

distanza dalla sega (42).

Rimuovere polvere e trucioli dai seguenti componenti, con l'ausilio di una spazzola oppure di un aspirapolvere: – dispositivi di regolazione, – elementi di comando, – apertura di raffreddamento del motore, – spazio sottostante l'inserto del banco, – spazio sottostante la tavola rotante (accessibile attraverso le aperture sul lato posteriore), – laser di taglio, – illuminazione dell'area di taglio

10.6 Conservazione dell’utensile

Pericolo! Conservare l'utensile in modo che non possa essere messo in funzione da persone non autorizzate. Assicurarsi che nessuno possa ferirsi anche quando l'utensile non è in funzione. Attenzione! Non conservare l'utensile senza protezione all'aperto o in ambienti umidi.

10. Cura e manutenzione

Prima di utilizzare l'utensile Rimuovere i trucioli con l'aspiratore oppure con un pennello. Controllare l'integrità del cavo e della spina di alimentazione. Se necessario, rivolgersi a un tecnico elettricista. Verificare la completa libertà di movimento dei componenti mobili. Verificare che il carter protettivo a pendolo (7) funzioni correttamente e senza intoppi. Mentre si abbassa, il carter protettivo deve liberare la lama senza toccare altre parti. Quando si solleva la sega nella posizione iniziale, il carter deve coprire automaticamente la lama. Far riparare le parti danneggiate o no Regolarmente, secondo le condizioni d'impiego Controllare tutti i raccordi a vite e serrare all'occorrenza. Verificare la funzione di ritorno della testa della sega (la spinta della molla la deve riportare nella posizione iniziale superiore) e sostituire la molla all'occorrenza. Lubrificare leggermente con olio gli elementi di guida. – Per i pezzi in lavorazione più lunghi, utilizzare sostegni adeguati a destra e a sinistra della sega. – Per il taglio di pezzi piccoli, utilizzare l'arresto supplementare (si può usare ad esempio un'asse di legno da fissare alla guida dell'apparecchio con delle viti). – Se si taglia un'asse bombata (49) (deformata), appoggiare alla guida d'arresto il lato bombato esterno. – Non segare i pezzi di taglio, ma coricarli sulla tavola rotante. Utilizzare solo accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. A Spray di manutenzione e cura per la rimozione dei residui di resina e per la conservazione delle superfici di metallo: 0911018691 B Aspiratutto Metabo (v. catalogo) C Basamento: Supporto macchina UMS: 6.31317 Supporto macchina KSU 251: 6.29005 Supporto macchina KSU 401: 6.29006 D Lama Power Cut: 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg per ottimi risultati nei tagli longitudinali e trasversali del legno massiccio E Lama Precision Cut Classic: 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg per ottimi risultati nei tagli longitudinali e trasversali del legno massiccio e dei pannelli di truciolato F Lama Multi Cut Classic: 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg per ottimi risultati nei tagli longitudinali e trasversali di materiali multistrato, laminati, materie plastiche e profilati di alluminio G Lama Precision Cut: 6.28041 216 x 2,4 x 30 48 WZ 5° neg per ottimi risultati nei tagli longitudinali e trasversali del legno massiccio H Lama Multi Cut: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg per ottimi risultati nei tagli di materiali multistrato, laminati, materie plastiche e profilati di alluminio Il programma completo degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Pericolo! Le riparazioni degli elettroutensili sono riservate esclusivamente ai tecnici elettricisti specializzati! In caso di danneggiamento, il cavo di alimentazione del dispositivo deve essere sostituito con un cavo di alimentazione originale Metabo. Per gli elettroutensili Metabo che necessitano di riparazione, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Di seguito sono decritti i malfunzionamenti e i problemi che possono essere risolti dall'operatore. Qualora gli interventi qui descritti non siano sufficienti a risolvere il problema, consultare il capitolo 13. "Riparazione". Pericolo! L'insorgere di problemi e anomalie è spesso causa di incidenti. Prestare attenzione a quanto indicato di seguito: Scollegare la spina di alimentazione prima di rimuovere il guasto. Dopo la rimozione di un guasto, tutti i dispositivi di sicurezza devono essere rimessi in funzione e controllati. Funzione di troncatura assente Sistema di fissaggio per il trasporto bloccato: estrarre il sistema di fissaggio per il trasporto. Blocco di sicurezza inserito: disinserire il blocco di sicurezza. Potenza della sega troppo bassa Lama della sega non affilata (la lama presenta eventualmente macchie da bruciatura sul lato). Lama non adatta al materiale (capitolo 12. "Accessori"). Lama deformata: sostituire la lama (capitolo 10. "Manutenzione"). Forti vibrazioni della sega Lama deformata: sostituire la lama (capitolo 10. "Manutenzione"). Lama non montata correttamente: montare correttamente la lama (capitolo 10. "Manutenzione"). Tavola rotante poco scorrevole Presenza di trucioli sotto la tavola rotante: rimuovere i trucioli. KGSV 72 Xact SYM: Impostazione dell'angolo poco scorrevole nello spostamento dei piani del tavolo (9) Presenza di trucioli sotto la tavola rotante: rimuovere i trucioli. Lo spazio sottostante la tavola rotante è accessibile attraverso le aperture sul lato posteriore Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. U =tensione di rete I =corrente nominale F =protezione min.

=assorbimento di potenza nominale IP =tipo di protezione

=numero di giri al minimo

=max. velocità di taglio D =diametro della lama (esterno) d = foro della lama (interno) b =max. larghezza del dente della lama

=campo angolare regolazione della testa della sega

=campo angolare tavola rotante

SYM1 =angolo interno nel sistema di arresto

SYM2 =angolo esterno nel sistema di arresto A =dimensioni (LxPxH) m =peso Requisiti per un impianto di aspirazione trucioli:

=diametro per l'attacco di aspirazione

=portata minima dell'aria

=pressione negativa minima sull'attacco di aspirazione

=velocità dell'aria minima sull'attacco di aspirazione Massimo diametro del pezzo, vedere la tabella a pagina 4. ~ Corrente alternata Dispositivo di classe di protezione II I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Livello sonoro classe A tipico

=livello di pressione acustica

=livello di potenza acustica

=incertezza Indossare le protezioni acustiche!

14. Tutela dell'ambiente
