BRUKSANVISNING KGSV 72 Xact SYM METABO

10.5 Rengöring av maskinen

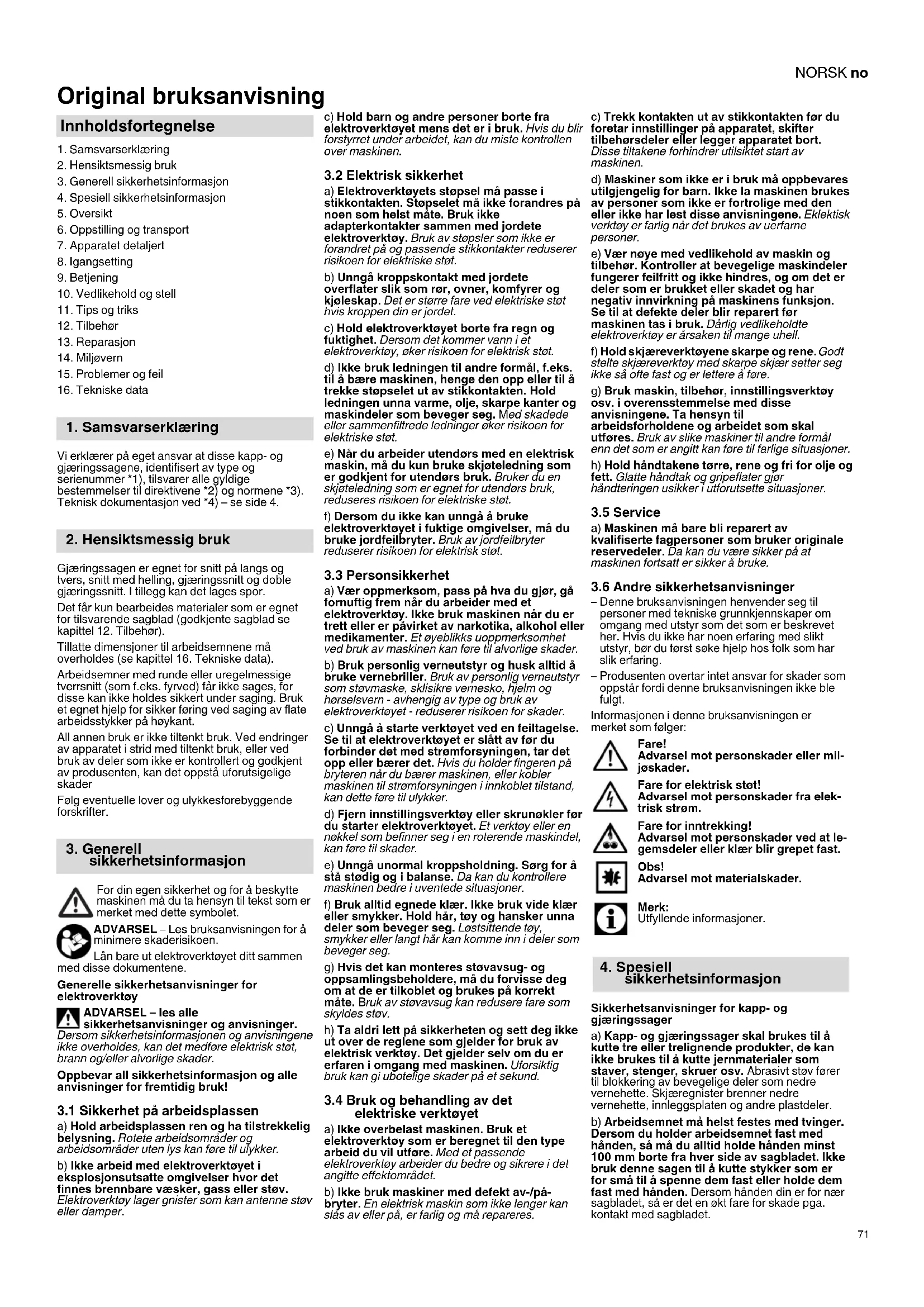

Original bruksanvisning

1. Samsvarserklæring

2. Hensiktsmessig bruk

3. Generell sikkerhetsinformasjon

4. Spesiell sikkerhetsinformasjon

6. Oppstilling og transport

10. Vedlikehold og stell

Vi erklærer på eget ansvar at disse kapp- og gjæringssagene, identifisert av type og serienummer *1), tilsvarer alle gyldige bestemmelser til direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 4. Gjæringssagen er egnet for snitt på langs og tvers, snitt med helling, gjæringssnitt og doble gjæringssnitt. I tillegg kan det lages spor. Det får kun bearbeides materialer som er egnet for tilsvarende sagblad (godkjente sagblad se kapittel 12. Tilbehør). Tillatte dimensjoner til arbeidsemnene må overholdes (se kapittel 16. Tekniske data). Arbeidsemner med runde eller uregelmessige tverrsnitt (som f.eks. fyrved) får ikke sages, for disse kan ikke holdes sikkert under saging. Bruk et egnet hjelp for sikker føring ved saging av flate arbeidsstykker på høykant. All annen bruk er ikke tiltenkt bruk. Ved endringer av apparatet i strid med tiltenkt bruk, eller ved bruk av deler som ikke er kontrollert og godkjent av produsenten, kan det oppstå uforutsigelige skader Følg eventuelle lover og ulykkesforebyggende forskrifter. For din egen sikkerhet og for å beskytte maskinen må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL – les alle sikkerhetsanvisninger og anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk!

3.1 Sikkerhet på arbeidsplassen

a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser hvor det finnes brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer borte fra elektroverktøyet mens det er i bruk. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen.

3.2 Elektrisk sikkerhet

a) Elektroverktøyets støpsel må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Bruk ikke adapterkontakter sammen med jordete elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordete overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet borte fra regn og fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære maskinen, henge den opp eller til å trekke støpselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med en elektrisk maskin, må du kun bruke skjøteledning som er godkjent for utendørs bruk. Bruker du en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Dersom du ikke kan unngå å bruke elektroverktøyet i fuktige omgivelser, må du bruke jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk maskinen når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av maskinen kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm og hørselsvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Se til at elektroverktøyet er slått av før du forbinder det med strømforsyningen, tar det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer maskinen, eller kobler maskinen til strømforsyningen i innkoblet tilstand, kan dette føre til ulykker. d) Fjern innstillingsverktøy eller skrunøkler før du starter elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader. e) Unngå unormal kroppsholdning. Sørg for å stå stødig og i balanse. Da kan du kontrollere maskinen bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsbeholdere, må du forvisse deg om at de er tilkoblet og brukes på korrekt måte. Bruk av støvavsug kan redusere fare som skyldes støv. h) Ta aldri lett på sikkerheten og sett deg ikke ut over de reglene som gjelder for bruk av elektrisk verktøy. Det gjelder selv om du er erfaren i omgang med maskinen. Uforsiktig bruk kan gi ubotelige skader på et sekund.

3.4 Bruk og behandling av det

elektriske verktøyet a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk maskiner med defekt av-/på- bryter. En elektrisk maskin som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk kontakten ut av stikkontakten før du foretar innstillinger på apparatet, skifter tilbehørsdeler eller legger apparatet bort. Disse tiltakene forhindrer utilsiktet start av maskinen. d) Maskiner som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolige med den eller ikke har lest disse anvisningene. Eklektisk verktøy er farlig når det brukes av uerfarne personer. e) Vær nøye med vedlikehold av maskin og tilbehør. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på maskinens funksjon. Se til at defekte deler blir reparert før maskinen tas i bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk maskin, tilbehør, innstillingsverktøy osv. i overensstemmelse med disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av slike maskiner til andre formål enn det som er angitt kan føre til farlige situasjoner. h) Hold håndtakene tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater gjør håndteringen usikker i utforutsette situasjoner.

a) Maskinen må bare bli reparert av kvalifiserte fagpersoner som bruker originale reservedeler. Da kan du være sikker på at maskinen fortsatt er sikker å bruke.

3.6 Andre sikkerhetsanvisninger

– Denne bruksanvisningen henvender seg til personer med tekniske grunnkjennskaper om omgang med utstyr som det som er beskrevet her. Hvis du ikke har noen erfaring med slikt utstyr, bør du først søke hjelp hos folk som har slik erfaring. – Produsenten overtar intet ansvar for skader som oppstår fordi denne bruksanvisningen ikke ble fulgt. Informasjonen i denne bruksanvisningen er merket som følger: Fare! Advarsel mot personskader eller mil- jøskader. Fare for elektrisk støt! Advarsel mot personskader fra elek- trisk strøm. Fare for inntrekking! Advarsel mot personskader ved at le- gemsdeler eller klær blir grepet fast. Obs! Advarsel mot materialskader. Merk: Utfyllende informasjoner. Sikkerhetsanvisninger for kapp- og gjæringssager a) Kapp- og gjæringssager skal brukes til å kutte tre eller trelignende produkter, de kan ikke brukes til å kutte jernmaterialer som staver, stenger, skruer osv. Abrasivt støv fører til blokkering av bevegelige deler som nedre vernehette. Skjæregnister brenner nedre vernehette, innleggsplaten og andre plastdeler. b) Arbeidsemnet må helst festes med tvinger. Dersom du holder arbeidsemnet fast med hånden, så må du alltid holde hånden minst 100 mm borte fra hver side av sagbladet. Ikke bruk denne sagen til å kutte stykker som er for små til å spenne dem fast eller holde dem fast med hånden. Dersom hånden din er for nær sagbladet, så er det en økt fare for skade pga. kontakt med sagbladet. Innholdsfortegnelse

1. Samsvarserklæring

2. Hensiktsmessig bruk

sikkerhetsinformasjon

sikkerhetsinformasjonNORSKno

Ikke hold fast på siden som saghodet heller mot. Ikke kryss hendene. c) Arbeidsemnet må være ubevegelig og enten spennes fast eller trykkes mot stopper og bordet. Skyv aldri arbeidsemnet inn i sagbladet, og kutt aldri for "fri hånd". Arbeidsemner som er løse eller beveger seg kan slynges ut med høy hastighet og føre til skader. d) Skyv sagen gjennom arbeidsemnet. Unngå å trekke sagen gjennom arbeidsemnet. For å kutte løfter du saghodet og trekker det over arbeidsemnet, uten å kutte. Deretter slår du på motoren, svinger saghodet nedover og trykker sagen gjennom arbeidsemnet. Dersom du trekker når du kutter, så er det fare for at sagbladet reiser seg på arbeidsemnet og sagbladets enhet slynges voldsomt mot brukeren. e) Du må aldri krysse hånden over tiltenkt skjærelinje, verken før eller bak sagbladet. Det er svært farlig å støtte arbeidsemnet med "kryssede hender", dvs. holde arbeidsemnet til høyre ved siden av sagbladet med venstre hånd eller omvendt. f) Grip aldri bak stopperen når sagbladet roterer. Du må aldri underskride en sikkerhetsavstand på 100 mm mellom hånd og roterende sagblad (gjelder for begge sider til sagbladet, f.eks. ved fjerning av sagspon). Det er muligens ikke mulig å se hvor nært sagbladet er hånden din, og du kan skades alvorlig. g) Arbeidsemnet må kontrolleres før kutting. Dersom arbeidsemnet er bøyd eller vridd må siden som vris utover strammes mot stopperen. Se alltid til at det ikke oppstår en spalte mellom arbeidsemnet, stopper og bord langs kuttelinjen. Bøyde eller vridde arbeidsemner kan dreies eller forskyves og forårsake at det roterende sagbladet klemmes inn under kutting. Det må ikke være spikre eller andre fremmedlegemer i arbeidsemnet. h) Bruk sagen først når bordet er tomt for verktøy, trespon osv.; kun arbeidsemnet får være på bordet. Avfall, løse trestykker eller andre gjenstander som kommer i berøring med sagbladet kan slynges ut med høy hastighet.

i) Kutt kun et arbeidsemne om gangen.

Arbeidsemner som stables oppå hverandre kan ikke strammes eller holdes riktig fast og kan forårsake innklemming av sagbladet under saging eller det kan skli. j) Sørg for at gjæringssagen står på en jevn, fast arbeidsflate før bruk. En jevn og fast arbeidsflate reduserer faren for at gjæringssagen blir ustabil. k) Planlegg arbeidet ditt. Ved hver regulering av sagbladets helling eller gjæringsvinkelen må du se til at den regulerbare stopperen er riktig justert og støtter arbeidsemnet, uten å komme i kontakt med sagbladet eller vernehetten. Før maskinen slås på og før arbeidsemnet legges på bordet skal det simuleres en komplett kuttebevegekse av sagbladet, slik at det garanteres at det ikke oppstår hindringer eller fare for å kutte stopperen. l) Ved arbeidsemner som er bredere eller lengre enn bordets overside må det sørges for at det er en riktig støtte, f.eks. med bordforlengelser eller sagbukker. Arbeidsemner som er lengre eller bredere enn bordet til gjæringssagen kan velte, dersom de ikke støttes riktig. Dersom et kuttet trestykke eller arbeidsemnet velter så kan det løfte nedre vernehette eller slynges ukontrollert bort fra det roterende sagbladet. m) Ikke bruk andre personer som erstatning for en bordforlengelse eller for ekstra støtte. En ustabil støtte av arbeidsemnet kan føre til at sagbladet klemmes fast. Arbeidsemnet kan forskyves under kutting og trekke deg og hjelperen inn i det roterende sagbladet. n) Stykket som er kuttet av må ikke trykkes mot det roterende sagbladet. Dersom det er liten plass, f.eks ved bruk av lengdestoppere kan det kuttede stykket kiles fast i sagbladet og slynges voldsomt bort. o) Bruk alltid en tvinge eller en egnet innretning for å støtte rundmaterialer som stenger eller rør riktig. Stenger tenderer til å rulle bort under kutting, ved dette "biter" sagbladet seg fast og arbeidsemnet kan trekkes inn i sagbladet sammen med hånden din. p) La sagbladet oppnå fullt turtall, før du skjærer i arbeidsemnet. Dette reduserer faren for at arbeidsemnet slynges bort. q) Dersom arbeidsemnet klemmes inn eller sagbladet blokkeres, må du slå gjæringssagen av. Vent til alle bevegelige deler har stoppet, trekk ut kontakten. Fjern deretter inneklemt materiale. Dersom du sager videre ved en slik blokkering kan du miste kontrollen eller skade gjæringssagen. r) Etter at kuttingen er avsluttet slippes bryteren, hold saghodet ned og vent til sagbladet stopper, før du fjerner stykket som ble kuttet av. Det er svært farlig å føre hånden inn i nærheten av sagbladet som stopper.

4.1 Andre sikkerhetsanvisninger

Følg de spesielle sikkerhetsanvisningene i hvert kapittel. Følg eventuelle lover og ulykkesforebyggende forskrifter. Generelle farer! Ta hensyn til påvirkninger fra miljøet. Bruk egnede underlag til lange arbeidsstykker. Denne maskinen må kun startes og brukes av personer som er fortrolig med slike maskiner og til enhver tid er seg bevisst om farene ved bruken av dem. Personer under 18 år må kun bruke denne maskinen i forbindelse med yrkesopplæring og under tilsyn av lærerpersonale. Hold uvedkommende, særlig barn, borte fra fareområdet. Ikke la andre personer berøre maskinen eller kabelen under drift. Unngå at sagtennene overopphetes. Pass på at materialet ikke smelter hvis du sager i plast. Fare for personskade og innklemming i bevegelige deler! Ikke bruk denne maskinen uten at beskyttelsesinnretningene er montert. Hold alltid tilstrekkelig avstand til sagbladet. Bruk eventuelt egnede hjelpemidler til mating. Hold tilstrekkelig avstand til drevede komponenter under drift. Vent til sagbladet står stille før du fjerner små biter av arbeidsstykket, trerester osv. fra arbeidsområdet. Sag kun arbeidsstykker som er så store at du kan holde dem sikkert under sagingen. Bruk strammeinnretninger eller en skrustikke for å holde arbeidsemnet fast. Slik holdes det mer sikkert enn med hånden. Ikke bruk trykk mot siden for å bremse sagbladet. Før hver innstilling, vedlikehold eller reparasjon trekkes kontakten ut. Trekk ut kontakten når apparatet ikke brukes. Kuttfare også når skjæreverktøyet står stille! Bruk hansker når du skifter skjæreverktøy. Oppbevar sagbladene slik at ingen kan skade seg på dem. Fare for at saghodet slår tilbake (sagbladet settes fast i arbeidsemnet og saghodet slår plutselig oppover)! Velg ut egnet sagblad for arbeidsemnet som skal kuttes. Hold håndtaket godt fast. I det øyeblikket når sagbladet går inn i arbeidsemnet er faren for returslag svært høy. Sag tynne arbeidsstykker kun med fintannet sagblad. Bruk alltid skarpe sagblader. Skift straks ut stumpe sagblad. Det er økt fare for returslag når en stump sagtann fanges inn i overflaten til arbeidsemnet. Ikke legg arbeidsstykkene på høykant. I tvilstilfelle, se om det finnes fremmedlegemer (f.eks. spiker eller skruer) i arbeidsstykket. Sag aldri flere arbeidsstykker samtidig – heller ikke bunter av flere stykker. Det er fare for ulykke hvis sagbladet ukontrollert får tak i enkelte stykker. Når du lager spor må du unngå trykk på siden av sagbladet - bruk en strammeinnretning. Fare for inntrekking! Pass på at ingen legemsdeler eller klesplagg blir grepet og trukket inn av roterende komponenter (ingen slips, ingen hansker, ingen klesplagg med vide ermer; hvis du har langt hår må du bruke hårnett). Skjær aldri arbeidsstykker hvis det finnes tau, snorer, bånd, kabel eller ståltråd på dem, eller hvis de inneholder slike ting. Fare ved utilstrekkelig personlig verneutstyr! Bruk hørselsvern. Bruk vernebriller. Bruk støvmaske. Bruk hensiktsmessige arbeidsklær. Bruk sklifaste sko. Bruk hansker ved håndtering av sagblad og rå verktøy. Oppbevar sagblad i en beholder. Fare ved trestøv! Bruk alltid avsug under arbeidet. Avsuget må fylle kravene som står oppført i kapittelet 16.. Redusert støvbelastning: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted. Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Fare ved tekniske endringer, eller ved bruk av deler som ikke er kontrollert og godkjent av produsenten Monter denne maskinen nøyaktig etter anvisningen. Bruk kun deler som er godkjent av produsenten. Dette gjelder særlig for: – Sagblader (Bestillingsnr., se kapittel 12. Tilbehør). – Sikkerhetsinnretninger. – Kuttelaser.NORSK no

– Belysning av snittområdet. Foreta ikke forandringer på delene. Se til at turtallet som er oppgitt på sagbladet er minst like høyt som turtallet som er oppgitt på sagen! Fare ved feil på maskinen! Før hver bruk skal maskinen kontrolleres for eventuelle skader: Før maskinen brukes igjen må sikkerhetsinnretninger, verneinnretninger eller lett skadde deler undersøkes omhyggelig om de funksjonerer feilfritt og riktig. Kontroller om de bevegelige delene funksjonerer feilfritt og ikke klemmer. Samtlige deler må være riktig montert og oppfylle alle driftsvilkår for å sikre feilfri drift av apparatet. Ikke bruk skadde eller deformerte sagblad. Fare fra støy! Bruk hørselsvern. Fare på grunn av blokkerende emne eller materialdeler! Når det oppstår en blokkering::

1. slå av apparatet,

2. trekk ut kontakten,

4. Bruk egnet verktøy til å fjerne blokkeringen.

4.3 Sikkerhetsinnretninger

Pendel vernehette (7) Pendel vernehetten beskytter mot utilsiktet berøring av sagbladet og mot spon som blir slengt rundt. Sikkerhetslås (29) Kun når sikkerhetslåsen betjenes åpnes pendel vernehetten og sagen kan senkes. Stopper arbeidsemne (30) Stopperen til arbeidsemnet forhindrer at et arbeidsemne kan beveges under saging. Stopperen til arbeidsemnet må alltid være montert under drift. Se til at den justerbare stopperen er riktig justert og at arbeidsemnet støttes godt, uten å komme i berøring med bladet eller vernehetten. Lås med stoppeskrue (31). Se side 2. 1 Bærehåndtak 2 Avtrekksstuss for spon 3 Vinkel avtrekksadapter 4 Bærehåndtak 5 Belysning kutteområde 6 Laserutgang 7 Pendel vernehette 8 Bordutvidelse 9 Bord 10 Låseskrue til bordutvidelse 11 Strammeinnretning for arbeidsemne 12 Låsespak for innstilling av helling 13 Sperreknapp (for å utvide hellingsvinkelen med +/- 2 °) 14 Stoppespake for hellingsinnstilling 15 Lås for sagblad 16 Transportlås 17 Unbrakonøkkel / verktøysdepot for unbrakonøkkel 18 Stoppeskrue for trekkinnretning 19 Kroker for kabelopprulling 20 Innleggskive 21 Sperreklinke for låseposisjoner til dreiebordet 22 Stoppegrep for dreiebord 23 Dreiebord 24 På/av-bryter til belysning kutteområde 25 På/av-bryter til kuttlaser 26 Innstillingshjul til innstilling av turtall 27 På/av-bryter til sagen 28 Saghåndtak 29 Sikkerhetslås 30 Forskyvbar stopper for arbeidsemnet (inkl. påsetning) 31 Stoppeskrue til arbeidsemnets stopper 32 Stoppespake (kun KGSV 72 Xact SYM) 33 Sperreklinker (kun KGSV 72 Xact SYM) 34 Regulerbar vinkel

• avhengig av modell / utstyr Monter stoppehåndtak for dreiebord Stoppehåndtaket (22) settes inn i dreiebordet (23) og skrus til. Sett opp laser varselskilt klistremerke Maskinen leveres med et laser-varselskilt på tysk. Før første gangs bruk klistrer du det medfølgende laser-varselskiltklistremerket på ditt språk over dette varselskiltet. Oppstilling Apparatet må festes på et stabilt underlag for å kunne arbeide sikkert. – Som underlag kan det enten brukes en fast montert arbeidsplate, en arbeidsbenk eller en av Metabos understativ (se kapittelet Tilbehør). – Apparatet må også stå sikkert ved bearbeidelse av større arbeidsemner. – Lange arbeidsemner må støttes opp i tillegg med egnet tilbehør. Merk: For mobil bruk kan apparatet skrus fast på en kryssfinèr eller arbeidsplate (500 mm × 500 mm, minst 19 mm tykk). Ved bruk må platen festes på en arbeidsbenk med skrustikker.

1. Skru apparatet fast på underlaget (gjennom

2. Løsne transportlås (16): Trykk saghodet litt

nedover og hold fast. Trekke ut transport-lås (16).

1. Saghodet svinges nedover og transportlåsen

2. Trekkinnretning med stoppeskrue (18) låses

fast i bakerste posisjon. Obs! Sagen må ikke transporteres i verneinnretningene.

3. Apparatet gripes i bærehåndtakene (1) eller

bærehåndtaket (4) løftes og bæres.

7.1 På/av-bryter motor (27)

Slå på motor: Trykk på/av-bryter og hold nede. Slå av motor: Slipp på/av-bryter.

7.2 På/av-bryter belysning

kutteområde (24) Slå belysningen til kutteområdet på og av. Fare! Lysstrålen skal ikke rettes mot øynene til personer og dyr.

7.3 På/av-bryter kuttelaser (25)

Slå kuttelaser av og på. Kuttelaseren markerer en linje på venstre og høyre side til sagsnittet. Gjør et prøvesnitt for å bli kjent med plasseringen. Fare! LASERSTRÅLING

7.4 Innstilling av helling

Sving saghodet oppover. Låsespaken (12) klaffes fremover. Etter løsning av låsespaken (14) (sving bakover) kan sagen helles mellom 0° og 45° mot venstre og høyre loddrett. Er låsespaken (12) klaffet i retning baksiden, så låses sagen i bestemte posisjoner. Under justering trykker du sperreknappen (13) inn, for å kunne stille inn vinkler inntil 47° mot venstre loddrett eller inntil 47° mot høyre loddrett. Fare! For at hellingsvinkelen ikke kan endres under saging må låsespaken (14) til vippearmen (også i låseposisjoner!) trekkes til.

For gjæringssnitt kan dreiebordet, etter løsning av stoppehåndtaket (22), og betjening av sperreklinke (21) dreies 50° mot venstre eller 50° mot høyre. Ved oppskjøvet sperreklinke (21) låser dreiebordet seg fast i forskjellige vinkeltrinn. Ved helt nedskjøvet sperreklinke (21) er låsefunksjonen deaktivert. Fare! For at hellingsvinkelen ikke kan endres under saging må stoppespaken (22) til dreiebordet (også i låseposisjoner!) dreies fast.

7.6 Kun KGSV 72 Xact SYM:

Symmetriske snitt For rask og enkel saging av gjæringer gjennom symmetrisk, justerbart stoppesystem. Begge låsespaker (32) trekkes oppover og klemmingen løsnes. Sperreklinker (33) trykkes helt ned, dermed er låsefunksjonen deaktivert. Ønsket vinkel stilles inn ved å anlegge “justerbar vinkel“ (34): begge bordflater (9) / arbeidsemne-stoppere (30) forskyves samtidig og tilpasses ønsket vinkel. Er sperreklinkene (33) i sin øvre posisjon, så låses begge bordflater (9) / arbeidsemne- stoppere (30) inn i bestemte vinkeltrinn. Fare! For at vinkelen ikke kan endres under saging må begge låsespaker (32) (også i låseposisjoner!) trykkes nedover.

Med trekkinnretningen kan det også sages arbeidsemner med større tverrsnitt. Trekkinnretningen kan brukes til alle snitt typer (rette snitt, gjæringssnitt, snitt med helling og doble gjæringssnitt, samt saging av spor). Når trekkinnretningen ikke er nødvendig, så låses trekkinnretningen med låseskruen (18) i bakerste posisjon.

7.8 Begrensning av snittdybde

Begrensningen av snittdybde (47) gjør det mulig, sammen med trekkinnretningen, å lage spor.

6. Oppstilling og transport

7.9 Innstilling av turtall

Velg turtallet (26) på reguleringshjulet. Se tabell for anbefalt posisjon av reguleringshjul. Tre: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Aluminium: . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Plast: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 3

8.1 Forbinde sponavtrekksanlegg

Fare! Noen typer trestøv (f.eks. fra eik, bøk og ask) kan forårsake kreft ved innånding. – Arbeid kun med et egnet avtrekksanlegg for spon. – Bruk en støvmaske i tillegg, for det er ikke alt sagstøv som fanges opp eller avtrekkes. Når du tilkopler apparatet med et sponavtrekksanlegg: Sponavtrekksanlegg eller et mobilt multi- avtrekksanlegg forbindes på sponavtrekksstussene (2). Ved behov brukes vinkel-avtrekksadapter (3) . Se til at sponavtrekksanlegget oppfyller kravene som er oppførte i kapittel 16. "Tekniske data". Se også bruksanvisningen til avsuget!

8.2 Montering av strammeinnretning

arbeidsemne Strammeinnretningen til arbeidsemnet (11) kan monteres i to posisjoner: – For brede arbeidsemner: Strammeinnretningen til arbeidsemnet settes i bakerste boring (35) til bordet. – For smale arbeidsemner: Strammeinnretningen til arbeidsemnet settes i fremste boring (36) til bordet.

Fare! Elektrisk spenning Bruk kun apparatet med en strømkilde som oppfyller følgende krav (se også kapittelet 16. "Tekniske data"): – Nettspenning og -frekvens må stemme overens med de data som er angitt på apparatets typeskilt. – Sikring med en FI-bryter med en feilstrøm på 30 mA: – Stikkontakter må være installert, jordet og testet iht. forskriftene. Legg ut den elektriske kabelen slik at den ikke hindrer arbeidet og ikke kan skades. Som skjøteledning må det bare brukes gummikabel med tilstrekkelig diameter (3 × 1,5 mm

Bruk skjøteledning for utendørs bruk. Ved utendørs bruk må bare godkjente og merkede skjøteledninger brukes. Unngå utilsiktet start. Forsikre deg om at på/av- bryteren er av når du setter i kontakten. Kontroller at sikkerhetsinnretningene er feilfrie før arbeidet påbegynnes. Innta riktig arbeidsstilling for å sage: – Foran på betjeningssiden; – Frontalt mot sagen; – Ved siden av sagbladets fluktlinje. Fare! Arbeidsemnet må helst festes med strammeinnretning for arbeidsemner (11). Klemfare! Grip aldri inn i hengselområdet eller under apparatet ved helling eller svinging av saghodet! Hold saghodet godt fast under helling. Bruk under arbeidet: – Egnede anlegg for arbeidsstykkene – ved lange arbeidsemner, hvis stykkene vil falle ned fra bordet etter gjennomsaging; – Sponavtrekksanlegg. Sag kun arbeidsstykker som er så store at du kan holde dem sikkert under sagingen. Trykk alltid arbeidsstykket ned mot bordet under saging, og pass på at det ikke klemmer. Bruk heller ikke trykk fra siden for å bremse sagbladet. Det er fare for ulykke hvis sagbladet blokkeres.

Utgangsposisjon: – Transport-lås (16) trukket ut. – Saghodet svinget oppover. – Begrensning av snittdybde (48) deaktivert. – Dreiebord står i 0°-posisjon, stoppehåndtak (22) for dreiebordet er tiltrukket. – Loddrett helling til saghodet er på 0°, stoppespake (14) for hellingsinnstilling er trukket til. – Trekkinnretning helt bak. – Reguleringsskruen (18) til trekkinnretningen er løst. – Stille inn arbeidsemnets stopper (30): Løsne låseskruen (31). Den forskyvbare stopperen til arbeidsemnet (30) (øvre og nedre del) forskyves slik at den støtter arbeidsemnet så godt som mulig, uten å komme i kontakt med bladet eller vernehetten. Fest med stoppeskrue (31). Sage arbeidsemne:

1. Arbeidsemnet trykkes mot arbeidsemnets

stopper og klemmes fast med arbeidsemnets (11) strammeinnretning.

2. Ved bredere arbeidsemner: Saghodet trekkes

fremover (mot bruker) (trekkinnretning).

3. Sikkerhetslåsen (29) betjenes og på/av bryter

(27) trykkes og holdes nede.

4. Saghodet senkes helt ned med håndtaket og

skyves ev. bakover (bort fra bruker). Under saging trykkes saghodet kun så fast på arbeidsemnet at motorens turtall ikke synker for mye.

5. Sage gjennom arbeidsemnet i ett

6. På / av bryter (27) slippes og saghodet

svinges langsomt tilbake i øvre utgangsposisjon.

Utgangsposisjon: – Transport-lås (16) trukket ut. – Saghodet svinget oppover. – Begrensning av snittdybde (48) deaktivert. – Loddrett helling til saghodet er 0°, stoppespake (14) for hellingsinnstilling er trukket til. – Trekkinnretning helt bak. – Reguleringsskruen (18) til trekkinnretningen er løst. – Stille inn arbeidsemnets stopper (30): Løsne låseskruen (31). Den forskyvbare stopperen til arbeidsemnet (30) (øvre og nedre del) forskyves slik at den støtter arbeidsemnet så godt som mulig, uten å komme i kontakt med bladet eller vernehetten. Fest med stoppeskrue (31). ADVARSEL - kun for KGSV 72 Xact SYM: Arbeidsemne-stoppere (30) rettes ut i flukt (i en linje). (Det anbefales å trykke sperreklinkene (33) nedover, slik at begge bordplater (9) / arbeidsemne-stoppere (30) låses fast i vinkeltrinn 0°.) – Begge stoppespaker (32) trykkes helt ned. Sage arbeidsemne:

1. Stoppehåndtaket (22) til dreiebordet dreies

løst og sperrekrok (21) løsnes.

til. Obs! For at gjæringsvinkelen ikke kan endres under saging må stoppehåndtaket (22) til dreiebordet (også i låseposisjoner!) dreies fast.

4. Arbeidsemnet sages som beskrevet i "Rette

Utgangsposisjon: – Transport-lås (16) trukket ut. – Saghodet svinget oppover. – Begrensning av snittdybde (48) deaktivert. – Dreiebord står i 0°-posisjon, stoppehåndtak (22) for dreiebordet er tiltrukket. – Trekkinnretning helt bak. – Reguleringsskruen (18) til trekkinnretningen er løst. – Stille inn arbeidsemnets stopper (30): Løsne låseskruen (31). Den forskyvbare stopperen til arbeidsemnet (30) (øvre og nedre del) forskyves slik at den støtter arbeidsemnet så godt som mulig, uten å komme i kontakt med bladet eller vernehetten. Fest med stoppeskrue (31). For bestemte vinkelinnstillinger kan det være nødvendig å trekke høyre, forskyvbar øvre del til arbeidsemnets stopper (30), etter løsning av stoppeskruen (31), helt ut. Stoppeskrue (31) trekkes til igjen. (Etter sagsnittet monteres øvre del igjen og festes med stoppeskrue (31) , slik at den ikke mistes.) Sage arbeidsemne:

Låsespake (12) trekkes i retning betjeningssiden = Vippearmen justeres trinnløst. Låsespake (12) skyves i retning baksiden = Vippearmen låses i låseposisjoner. Merk: Vippearmen låses fast i vinkeltrinn 0°, 22,5° og 33,9°.

3. Stoppespake (14) for hellingsinnstilling

trekkes til. Obs! For at hellingsvinkelen ikke kan endres under saging må stoppespaken til vippearmen (også i låseposisjoner!) trekkes til.

4. Arbeidsemnet sages som beskrevet i "Rette

Merk: Dobbelt gjæringssnitt er en kombinasjon av gjæringssnitt og snitt med helling. Det vil si at arbeidsemnet sages på skrått til bakerste påleggingskant og på skrå til oversiden. Utgangsposisjon: – Transport-lås (16) trukket ut. – Saghodet svinget oppover. – Begrensning av snittdybde (48) deaktivert. – Dreiebord låst i ønsket posisjon. – Vippearm er hellet og låst i ønsket vinkel til arbeidsemnets overflate. – Trekkinnretning helt bak.

– Reguleringsskruen (18) til trekkinnretningen er løst. – Stille inn arbeidsemnets stopper (30): Løsne låseskruen (31). Den forskyvbare stopperen til arbeidsemnet (30) (øvre og nedre del) forskyves slik at den støtter arbeidsemnet så godt som mulig, uten å komme i kontakt med bladet eller vernehetten. Fest med stoppeskrue (31). For bestemte vinkelinnstillinger kan det være nødvendig å trekke høyre, forskyvbar øvre del til arbeidsemnets stopper (30), etter løsning av stoppeskruen (31), helt ut. Stoppeskrue (31) trekkes til igjen. (Etter sagsnittet monteres øvre del igjen og festes med stoppeskrue (31) , slik at den ikke mistes.) – Kun ved KGSV 72 Xact SYM: Arbeidsemne- stoppere (30) rettes ut i flukt (i en linje). Begge stoppespaker (32) trykkes helt ned. Sage arbeidsemne: Fare! Ved doble gjæringssnitt er sagbladet lettere tilgjengelig på grunn av den sterke hellingen – dermed er det en økt fare for skade. Hold tilstrekkelig avstand til sagbladet. Arbeidsemnet sages som beskrevet i "Rette snitt".

Merk: Begrensningen av snittdybde gjør det mulig, sammen med trekkinnretningen, å lage spor. Det skjer ingen separerende snitt, men arbeidsemnet sages kun inntil en bestemt dybde. Fare for returslag! Når en lager spor er det spesielt viktig, at det ikke utøves trykk fra siden på sagbladet. Hvis ikke kan saghodet plutselig slå oppover. Bruk en strammeinnretning når du lager spor. Unngå trykk fra siden på saghodet. Utgangsposisjon: – Transport-lås (16) trukket ut. – Saghodet svinget oppover. – Vippearm er hellet og låst i ønsket vinkel til arbeidsemnets overflate. – Dreiebord låst i ønsket posisjon. – Trekkinnretning helt bak. – Reguleringsskruen (18) til trekkinnretningen er løst. Sage arbeidsemne:

1. Begrensning av snittdybde (47) stilles inn på

ønsket snittdybde og festes med kontramutter.

2. Sikkerhetslåsen (29) løsnes og saghodet

svinges nedover, slik at innstilt snittdybde kan kontrolleres:

4. Trinn 1 og 3 gjentas, helt til ønsket snittdybde

5. Arbeidsemnet sages som beskrevet i "Rette

Symmetriske snitt Merk: For rask og enkel saging av gjæringer gjennom symmetrisk, justerbart stoppesystem. Utgangsposisjon: – Transport-lås (16) trukket ut. – Saghodet svinget oppover. – Begrensning av snittdybde (48) deaktivert. – Dreiebord står i 0°-posisjon, stoppehåndtak (22) for dreiebord er trukket til. – Hellingen til saghodet loddrett er vanligvis 0°. For spesielle snitt kan saghodet også helles. Stoppespake (14) for hellingsinnstilling er trukket til. – Trekkinnretningen må låses med stoppeskruen (18) i bakerste posisjon. – Se til at justerbar arbeidsemne-stopper (30) er riktig justert og støtter arbeidsemnet godt, uten å komme i berøring med bladet eller vernehetten. Begge arbeidsemne-stoppere (30) festes med låseskruer (31). Stille inn vinkel:

2. Begge låsespaker (32) trekkes oppover og

3. Sperreklinker (33) trykkes helt ned for å

å låse denne posisjonen. Fare! For at vinkelen ikke kan endres under saging må begge låsespaker (32) (også i låseposisjoner!) trykkes nedover. Sage arbeidsemne:

7. Ved behov skyves arbeidsemne-stopperen

(30) på motsatt side til siden. Første arbeidsemne trykkes mot venstre arbeidsemne-stopper og klemmes fast med arbeidsemne strammeinnretning (11) og sag som beskrevet under "Rette snitt“.

8. Ved behov skyves arbeidsemne-stopperen

(30) på motsatt side til siden. Andre arbeidsemne trykkes mot høyre arbeidsemne- stopper og klemmes fast med arbeidsemne strammeinnretning (11) og sag som beskrevet under "Rette snitt". Fare! Før alle vedlikeholds- og rengjøringsarbeid trekkes kontakten ut. – Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet må kun utføres av fagfolk. – Deler med skade, spesielt sikkerhetsinnretninger, må kun skiftes ut med originale deler. Bruk av deler som ikke er kontrollert og godkjent av produsenten kan forårsake uforutsigelige skader! – Etter vedlikehold og rengjøring må alle sikkerhetsinnretninger settes i drift igjen og kontrolleres.

10.1 Utskifting av sagbladet

Fare for forbrenning! Rett etter saging kan sagbladet være svært varmt. Vent til sagbladet er avkjølt. Ikke rengjør varme sagblad med brennbar væske. Fare for kutt, selv når sagbladet står stille! Ved løsning og stramming av strammeskruen (40) må pendel vernehetten (7) være svinget over sagbladet. Bruk hansker når du skifter ut sagblad.

2. Sett saghodet i øvre posisjon.

sagbladets aksel med unbrakonøkkel (17) med klokken (venstregjenge!).

5. Sikkerhetslåsen (29) løsnes og pendel

vernehetten (7) skyves oppover og holdes.

6. Utvendig flens (41) og sagblad (42) tas

forsiktig av sagbladets aksel og pendel vernehette lukkes igjen. Fare! Ikke bruk rengjøringsmiddel (f.eks. til å fjerne rester av kvae) som kan angripe maskinens deler av lettmetall og dermed forringe maskinens styrke.

7. Rengjøring av strammeflate:

– Sagbladets aksel (45) – Sagblad (42), – Utvendig flens (41) – Innvendig flens (44) Fare! Innvendig flens må legges riktig på! Ellers kan sagen blokkeres eller sagbladet kan løsnes! Innvendig flens ligger riktig når ringsporet peker mot sagbladet og den flate siden mot motoren.

8. Innvendig flens (44) settes på.

9. Sikkerhetslåsen (29) løsnes og pendel

vernehetten (7) skyves oppover og holdes. 10.Legg på nytt sagblad - vær obs på dreieretningen: Fra venstre (åpne) side betraktet må pilen på sagbladet tilsvare pilretningen (43) på sagbladets tildekning! Fare! Bruk kun sagblad som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen. Bruk kun egnede sagblader som er bestemt for maksimalt turtall (se "Tekniske data")sentrifugalkraften kan få deler fra uegnede eller skadde sagblader til å slynges ut med eksplosiv kraft. Sagblad som er tiltenkt kutting av tre eller lignende arbeidsemner må tilsvare EN 847-1. Ikke bruk: – Sagblader av høylegert stål (HSS); – Skadde sagblad; – Kappeskiver. Fare! – Bruk kun originaldeler for å montere sagbladet. – Ikke bruk løse reduksjonsringer, sagbladet kan ellers løsne. – Sagblader må monteres slik at de roterer uten ubalanse eller slag og slik at de ikke kan løsne. 11.Lukk pendel vernehetten (7) igjen. 12.Utvendig flens (41) skyves på – den flate siden må peke mot strammeskrue med skive (40)!

10. Vedlikehold og stell

13.Strammeskrue med skive (40) skrus på mot klokken (venstregjenge) og trekkes håndfast til. 14.Låse sagbladet: låseknappen (15) trykkes, ved dette dreies sagbladet med den andre hånden, helt til låseknappen låses fast. Låseknappen holdes inne. Fare! – Sekskantnøkkel må ikke forlenges. – Ikke slå på sekskantnøkkelen for å feste strammeskruen. 15.Strammeskruen (40) trekkes fast til med sekskantnøkkelen (17). 16.Kontrollere funksjon. Sikkerhetslåsen (29) løsnes og sagen klaffes ned: – pendel vernehetten må frigi sagbladet ved svinging nedover, uten å berøre andre deler. – Når sagen klaffes opp i utgangsposisjon må pendel vernehetten automatisk dekke sagbladet. – Drei sagbladet for hånd. Sagbladet må kunne dreies i en hver mulig reguleringsposisjon, uten å berøre andre deler.

10.2 Utskifting av innleggskive

Fare! Hvis innleggskiven (20) er skadet er det fare for at små gjenstander kan klemmes fast mellom innleggskiven og sagbladet og dermed blokkere sagbladet. Skift straks ut skadede innleggskiver!

1. Skru ut skruene på innleggsskiven. Ev. dreies

dreiebordet og saghodet helles, slik at skruene kan nås.

2. Ta av innleggskiven.

10.3 Justere arbeidsemne stopper

1. Løsne unbrakoskruer (46).

2. Arbeidsemnets stopper (30) rettes ut slik at

den står i nøyaktig høyre vinkel til sagbladet når dreiebordet låses i 0°-posisjon.

3. Skrue (37) OG (39) dreies, og dermed

justeres avstanden til sagbladet (42).

4. Gjenta trinn 1 til 3, dersom det er nødvendig.

10.5 Rengjøre apparat

Fjern spon og støv med støvsuger eller børste fra: – Reguleringsinnretninger; – Betjeningselementer; – Motorens ventilasjonsslisser; – Rom under innleggskive; – Rommet under dreiebordet (tilgjengelig gjennom åpninger på baksiden); – Kuttelaser; – Belysning kutteområde

10.6 Oppbevare apparat

Fare! Oppbevar apparatet på en slik måte at det ikke kan startes av uvedkommende. Se til at ingen kan skade seg på apparatet. Obs! Ikke oppbevar maskinen ubeskyttet utendørs eller i fuktige omgivelser.

Hver gang før maskinen brukes Fjern sagspon med støvsuger eller kost. Nettkabel og nettkontakt kontrolleres for skader, skiftes ev. ut av elektrikere. Kontroller alle bevegelige deler, om de kan beveges fritt over hele bevegelsesområdet. Kontrolller om pendel vernehetten (7) fungerer feilfritt og ikke klemmer fast. Du må frigi sagbladet ved svinging nedover, uten å berøre andre deler. Når sagen klaffes opp i utgangsposisjon må du automatisk dekke sagbladet. Se til at defekte deler eller deler som ikke virker riktig blir reparert før maskinen tas i bruk. Regelmessig, alt etter bruksbetingelser Kontroller alle skruer og bolter, ettertrekk om nødvendig. Kontroller returfunksjonen til saghodet (saghodet må gå tilbake i øvre utgangsposisjon gjennom fjærkraft) ev. skiftes fjæren ut. Føringselementene smøres lett inn med olje. – Ved lange arbeidsemner må egnede underlag brukes til venstre og høyre for sagen. – Under saging av små avsnitt må ekstra stoppere brukes (som ekstra stoppere kan det f.eks brukes et passende trebrett som skrus fast på stopperen til apparatet). – Under saging av et buet (forskjøvet) brett (49) legges siden som bues ut mot arbeidsemnets stopper. – Arbeidsemner må ikke sages på høykant, men legges flatt på dreiebordet. Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen. A Vedlikeholds- og pleiespray for å fjerne harpiks rester og for å konservere metalloverflatene:

B Metabo multioppsuger(se katalog) C Chassis: Universalt maskinstativ UMS: 6.31317 Maskinstativ KSU 251: 6.29005 Maskinstativ KSU 401: 6.29006 D Sagblad Power Cut: 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg for gode snittresultat ved snitt på langs og tvers i massivt tre E Sagblad Precision Cut Classic: 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg for gode snittresultater ved snitt på langs og tvers i massivt tre og sponplater F Sagblad Multi Cut Classic: 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg for gode snittresultater ved snitt på langs og tvers i belagte materialer, laminat, plast- og aluminiumsprofiler G Sagblad Precision Cut: 6.28041 216 x 2,4 x 30 48 WZ 5° neg for svært gode snittresultater ved snitt på langs og tvers i massivt tre H Sagblad Multi Cut: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg for svært gode snittresultater i belagte materialer, laminat, plast- og aluminiumsprofiler Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen. Fare! Reparasjoner på elektriske maskiner får kun gjennomføres av elektrofagfolk! Hvis strømledningen til dette apparatet blir skadet, må den byttes ut med en original Metabo strømledning. Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektrisk verktøy som må repareres. Adresser finner du på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU- direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning. Følgende beskrives problemer og forstyrrelser som du kan fjerne selv. Dersom disse beskrevne tiltakene ikke hjelper deg videre, se kapittel 13. "Reparasjon". Fare! I sammenheng med problemer og forstyrrelser skjer det spesielt mange ulykker. Vær derfor obs på: Trekk ut kontakten før hver feilfjerning. Sett alle sikkerhetsinnretninger i drift og kontroller dem igjen hver gang en feil er blitt rettet. Ingen kuttefunksjon Transport-lås låst. Trekk ut transport-lås. Sikkerhets-lås låst: Løsne sikkerhets-lås. Sageeffekt for lav Sagbladet er uskarpt (bladet har muligens friksjonsmerker på sidene); Sagbladet er uegnet for materialet (se kapittel 12. "Tilbehør"); Sagbladet er skjevt: Bytt sagblad (se kapittel 10. "Vedlikehold“). Sagen vibrerer mye Sagbladet er skjevt: Bytt sagblad (se kapittel 10. "Vedlikehold“). Sagblad er ikke riktig montert: Sagblad monteres riktig (se kapittel 10. "Vedlikehold“). Dreiebordet går tungt Spon under dreiebord; Fjern spon. KGSV 72 Xact SYM: Vinkelinnstilling ved forskyvning av bordflatene (9) går tungt Spon under dreiebord; Fjern spon. Rommet under dreiebordet er tilgjengelig gjennom åpninger på baksiden Forklaringer til opplysningene på side 3. Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling. U =Nettspenning I =Nominell strøm F =Min. sikring

=Nominelt effektopptak IP =Beskyttelsesgrad

=Maks. skjærehastighet D =Diameter på sagblad (utvendig) d = Sagbladhull (innvendig) b = Maks. tannbredde til sagbladet

SYM2 =Utvendig vinkel på stoppesystem A =Dimensjoner (LxBxH)

m =Vekt Krav til et sponavtrekksanlegg:

=Forbindelsesdiameter til avtrekksstuss

=Min. luftgjennomtrengning

=Min. undertrykk på avtrekksstuss

=Min. lufthastighet på avtrekksstuss Maks. tverrsnitt til arbeidsemnet, se tabell på side

~ Vekselstrøm Maskin med beskyttelsesklasse II Angitte tekniske data kan variere (i henhold til de gjeldende standardene). Utslippsverdier Disse verdiene gjør det mulig å anslå emisjonen fra elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Typiske A-veide lydnivåer

= Usikkerhet Bruk hørselsvern!DANSKda
