TS 216 Floor - Sag METABO - Gratis bruksanvisning og manual

Produkttype	Bordsirkelsag
Merke	Metabo
Modell	TS 216 Floor
Tiltenkt bruk	Lengde- og tverrkutt av massivt tre, laminert tre, sponplater, limtre. Saging av ikke-jernholdige metaller med egnet blad.
Sagbladets helningsområde	-1,5° til 46,5° (med begrenser)
Innstilling av skjærehøyde	Med sveiv
Innstilling av helning	Med ratt og klemmespak
Sikkerhetsinnretninger	Beskyttelsesdeksel, skillkniv, skyvestokk, sikkerhetsbryter
Strømforsyning	Nettstrøm, spenning og frekvens i henhold til typeskilt
Beskyttelse mot kortslutningsstrøm	Anbefalt: jordfeilbryter 30 mA
Sideanslag	Justerbar, med gradert skala (styrekant høy/lav)
Tverranslag	For gjæringssnitt, justerbar opptil 60° på begge sider
Sidebordsforlengelse	For støtte av store arbeidsstykker
Bakre bordsforlengelse	For støtte av lange arbeidsstykker
Støvsugingssystem	Tilkobling mulig, slangediameter 38 mm (deksel) og 35/44 mm (kasse). Luftstrøm ≥ 460 m³/h, undertrykk ≥ 530 Pa
Sagblad	Diameter i henhold til tekniske data, passende hull, rotasjonsretning må overholdes
Bytte av sagblad	Med gaffelnøkkel og låsespak for blad
Regelmessig vedlikehold	Rengjøring av sagflis, smøring av føringer, kontroll av skillkniv
Reparasjoner	Kun av kvalifisert tekniker med originale Metabo-deler
Samsvarsstandarder	EU-direktiver, standard EN 847-1 for blad

Ofte stilte spørsmål - TS 216 Floor METABO

Hvordan bytte sagblad?

Koble fra sagen. Hev bladet helt opp med sveiven. Fjern beskyttelsesdekselet. Løft bordinnsatsen med gaffelnøkkelen. Bruk gaffelnøkkelen og låsespaken for å skru av festemutteren (venstregjenger). Bytt bladet i henhold til rotasjonsretningen. Stram mutteren og monter dekselet igjen.

Hvordan stille inn skjærehøyde?

Drei sveiven (17) for å heve eller senke bladet. Høyden skal være slik at forkanten av beskyttelsesdekselet hviler på arbeidsstykket. Utfør alltid justeringen fra bunnen for å kompensere for slark.

Hvordan bruke sideanslaget?

Plasser sideanslaget (11) til høyre for bladet. Løsne klemmespaken (12), flytt anslaget til ønsket avstand (markering på forstørrelsesglasset), og lås ved å trykke spaken ned. For små bredder, bruk skyvestokken hvis avstanden er mindre enn 120 mm.

Hva gjør jeg hvis sagen ikke starter?

Kontroller strømforsyningen (kabel, stikkontakt, sikring). Hvis omstartbeskyttelsen har utløst, slå av og på sagen igjen. Ved motoroveroppheting, la den kjøle seg ned i noen minutter etter å ha fjernet årsaken (sløvt blad, oppsamlede spon).

Hvordan transportere sagen trygt?

Før transport, koble sagen fra strømmen og trekk ut støpselet. Senk bladet helt, still helningen til 0°, senk skillkniven til transportposisjon, plasser beskyttelsesdekselet på bordet. For modeller med stativ, brett sammen bena. Bruk sidehåndtakene. Bær aldri apparatet i sikkerhetsinnretningene.

Hvilket sagblad bruke til metall?

Bruk et blad egnet for ikke-jernholdige metaller (ikke hardt metall, herdet eller magnesium). Bladene må være i samsvar med standard EN 847-1. Ikke bruk HSS-blad eller kappeskiver. Se kapittel 13 (Tilbehør) for kompatible referanser.

Hvordan rengjøre sagen?

Koble fra sagen. Bruk en støvsuger eller børste for å fjerne sagflis fra føringselementer, luftespalter, beskyttelseshus og svinganslag. Ikke bruk sterke rengjøringsmidler. Smør lett gjengestengene og svingsegmentene en gang i måneden.

Hvilket verneutstyr skal brukes?

Bruk alltid vernebriller, støvmaske og hørselsvern. Bruk sklisikre sko for utendørs arbeid. Unngå løse klær, smykker og langt hår som kan bli fanget.

Hvordan stille inn sagbladets helning?

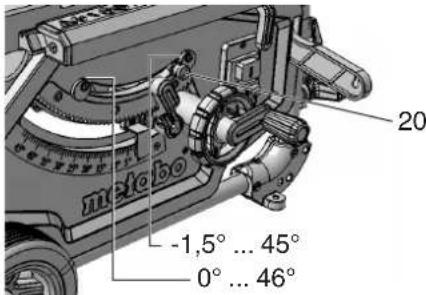

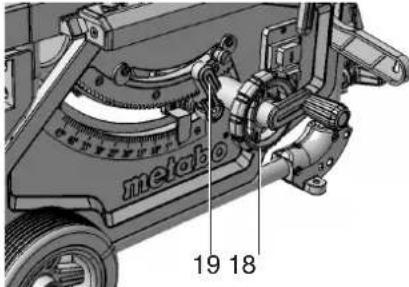

Løsne klemmespaken (19). Drei rattet (18) for å helle bladet mellom -1,5° og 46,5°. Lås vinkelen ved å stramme spaken. For nøyaktige vinkler på 0° og 45°, bruk helningsbegrenseren som kan justeres via eksenterskruene.

Hvor finner jeg reservedeler?

Bruk kun originale Metabo-deler. Reservedelslisten er tilgjengelig på www.metabo.com. For reparasjoner, kontakt en Metabo-representant eller kvalifisert tekniker.

BRUKSANVISNING TS 216 Floor METABO

Varnar for persanskada av elektrici-tet.

Fara pa ground av brister pa sagen!

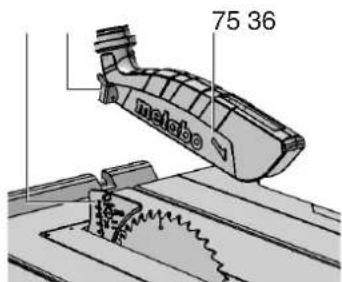

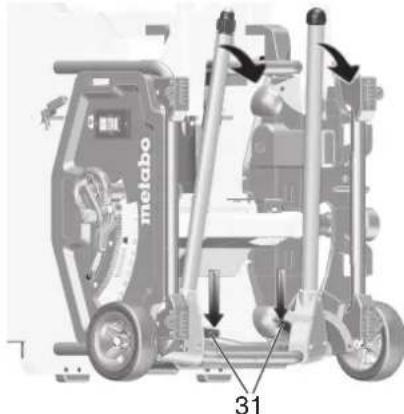

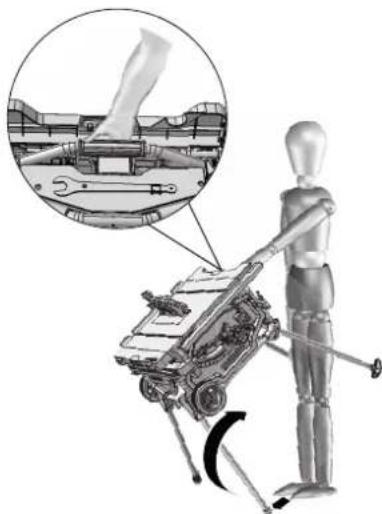

Montering av spanskyddet

1. Veva upp sagklingan till det oversta laget.
2. Satt pa spanhuyen (7) klyvkilens feste (5).
3. Dra at spanhuyen (36) med lasspaken.

8.2 Installling av saghojd

Fara!

10.1 Byte av sagklinga

Fara!

10.3 Forvaring av maskinen

Fara!

Forvara maskinen utom rackhall for barn.

U = n a t s p a P1 =nominell effektforbrukning

P2 =avqiven effekt

= märkström

F=min.sakring

IP = skyddstyp

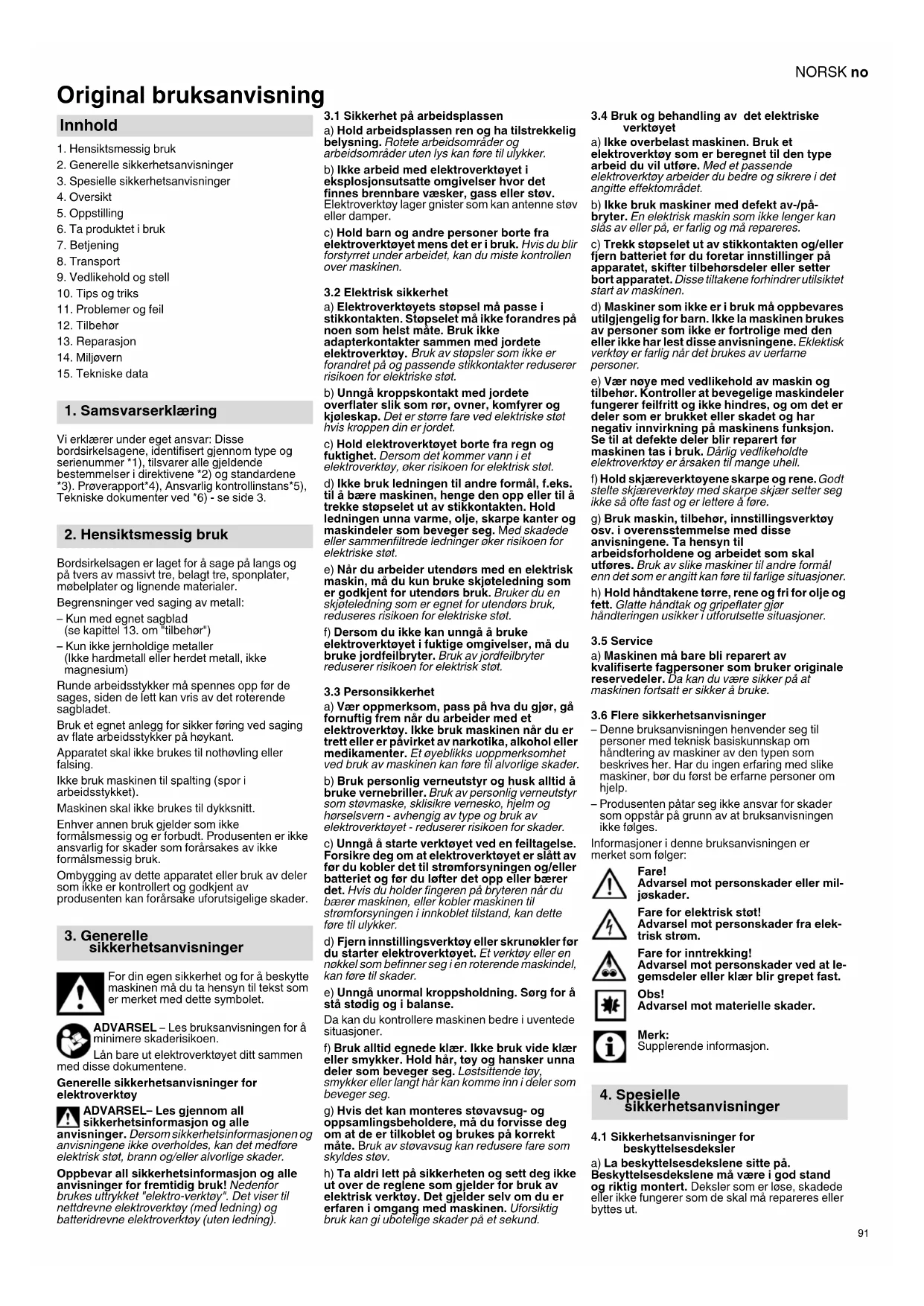

Original bruksanvisning

Innhold

1. Hensiktsmessig bruk
2. Generelle sikkerhetsanvisninger
3. Spesielle sikkerhetsanvisninger
4. Oversikt
5. Oppstilling
6. Ta produktet i bruk
7. Betjening
8. Transport
9. Vedlikehold og stell
10. Tips og triks
11. Problemer og feil
12. Tilbehør
13. Reparasjon
14. Miljøvern
15. Tekniske data

1. Samsvarserklaering

Vi erklærer under eget ansvar: Disse bordsirkelsagene, identifisert gjennom type og serienummer 1 , tilsvarer alle gjeldende bestemmelser i direktivene 2 og standardene 3 . Proverapport*4), Ansvarlig kontrrollinstans*5), Tekniske dokumente ved 6 - se side 3.

2. Hensiktsmessig bruk

Bordsirkelsagen er laget for a sage pa langs og patavers av massiv tre, belag tre, sponplater, mobelplater og lignende materialer.

Begrensninger ved saging av metall:

-Kun med egnet sagblad

Bruk et egnet anlege for sikker foring ved saging av flate arbeidsstykker pa hoykant.

Apparatet skal ikke brukes til nothøvlingEller falsing.

Ikke bruk maskinen til spalting (spor i arbeidsstykket).

Maskinen skal liking brukes til dykksnitt.

Ombyggaing av dette apparatet etter bruk av deler som ici er kontrollert og godkjent av produsuten kan forarsake uforutsigelse skader.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte maskinen ma du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

Lan bare ut elektroverktoyet ditt sammensse dokumentene.

Generelle sikkerhetsanvisninger for elektroverktoy

ADVARSEL-Les gjennom all sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen og anvisningar Ike overholder, kan det medforre elektrisk slot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformason og alle anvisinger for fremtidig bruk! Nedenfor brukes utrkykket "elektro-verktoy". Det viser til nettdrevne elektroverktoy (med ledning) og batteridrevne elektroverktoy (uten ledning).

3.1 Sikkerhet på arbeidsplassen

a) Hold arbeitsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrager og arbeidsomrager uten lys kan fore til ulykker.
b) Ikke arbeid med elektroverktoyet i eksplosjonsutsatte omgivelser hvor det finnes brennbare vasker, gass erler stov. Elektroverktoylager gnister som kan anteenne stov erller damper.
c) Hold barn og andre personer borte fra elektroverktayet mens det er i bruk. Hvis du blir forstyrren under arbeidet, kan du miste kontrollen over maskinen.

3.2 Elektrisk sikkerhet

a) Elektroverktoyets stöpsel mägressive i stikkontakten. Stöpselet mägressive forandres paa noen som helst matte. Bruk ilke adapterkontakter sammen med jordete elektroverktay. Bruk av stopsler som ilke er forandret p a og passende stikkontakter reduserer risikoren for elektriske stat.
b) Unngk Kroppskontak med jordete overflater sik som ror, ovner, komfyrer og kjoleskap. Det er stare fare ved elektriske stot hvis kroppen din er jordet.
c) Hold elektroverktøyet borte fra regn og faktgheit. Dersom delCOMMER vann i et elektroverktoy, oker risikoen for elektrisk stot.
d) Ikke bruk ledningen til andre formal, f.eks, til a bare maskinen, henge den opp eril til a trekke stopselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede ellerammenfiltrede ledninger oker risikoen for elektriske stot.
e) Nár du arbeider utendørs med en elektrisk maskin, ma du kun bruke skjoteledning som er godkjent for utendørs bruk. Bruker du en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stat.
f) Dersom du icike kan unngå Å bruke elektroverktoyet i faktige omgivelsemer, ma du bruke jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk stot.

3.3 Personsikkerhet

a) Vær oppmerksom, pass pa hva du gjør, gå fornuftig frem nár du arbeider med et elektroverktoy. Ikke bruk maskinen när du er trett eller er pavirket av narkotika, alkoHeller medikamenter. Et oyeblikks ooppmerksomhet ved bruk av maskinen kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm og horselsvern - avhengig av type ogBruk av elektroverktjoyet - reduserer risikoen for skader.
c) Unngä起到 verktoyet ved en feitagelse. Forsikre deg om at elektroverktoyet er slatt av for du kobler det til stromforsyningen og/eller batteriet og for du loffer det opp erller beer det. Hvis du holder fingeren pa bryteren nár du bærer maskinen, ell kobler maskinen til stromforsyningen i innkoblet tilstand, kan dette fore til ulykker.
d) Fjern innstillingsverktoy aller skrunokler for du starter elektroverktoyet. Et verktoy aller en nikkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Unnga unormal kroppsholding. Sorg for a sta stodig og i balanse.
Da kan du kontrollere maskinen bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikkebru kvide klær eller smykker.Hold har, toy og hansker unna deler som beveger seg.Lostsittende toy, smykker ellr langt har kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsamlingsbeholdere, ma du forvisse deg om at de er tilkoblet og brukes pa korrekt mate. Bruk av stovavsug kan redusere fare som skyldes stov.
h) Ta aldri lett pa sikkerheten og sett deg ikke ut over de reglene som gjelder for bruk av elektrisk verktøy. Det gjelder selv om du er erfaren i ompang med maskinen. Uforsiktig bruk kan gi ubotellige skader pa et sekund.

3.4 Bruk og behandling av det elektriske verktøyet

a) Ikke overbelast maskinen. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk maskiner med defekt av-/pabryter. En elektrisk maskin som体系建设可以 slas av ell er pa, er farlig og ma reparere.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet for du foretar innstlinger pa apparatet, skifter tilbehorsdeler erler setter bort apparatet. Disse tiltakene forhindrer utilsiktet start av maskinen.
d) Maskiner som ikke er i bruk på oppbevares utilgengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolige med den eller ikke har lest,this anvisingene.Eklektisk verktoy er farlig nár det brukes av uerfarne personer.
e) Vær noy e med vedlikehold av maskin og tilbehør. Kontroler at bevegelseige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket er skadet og har negativ innvirkning pa maskinens funksjon. Se til at defekte deler blir reparent for maskinen tas i bruk. Darlig vedlikeholdete elektoverktoy er arsaken til mange uhall.
f) Hold skjaereverktoyene skarpe og renc. Godt stelte skjaereverktoy med skarpe skjaer setter seg aktke sa ofte fast og er lettere a fore.
g) Bruk maskin, tilbehør, innstillingsverktøy osv. i overensstemmelse medppe anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av slike maskiner til andre formal enn det som er angitt kan fore til farlige situasjoner.
h) Hold handtakene torre, rene og fri for olje og fett. Glatte handtak og gripeflater gjor handteringu usikker i ufforsette situsjoner.

3.5 Service

a) Maskinen ma bare ble reparert av kvalifiserte fagpersoner som bruker originalereservedeler. Da kan du vare sikker pa at maskinen fortssir sikker a bruke.

• Denne bruksanvisingen henvender seg til personer med teknik basiskunnskap om handtering av maskiner av den typen som beskrives her. Har du ingen erfaring med slike maskiner, boi du forst be erfarne personer om hjelp.
• Produsenten patar seg seks answer for skader som oppstär på grunn av at braksanvisningen不同程度.

Informasjoner i donne bruksanvisningen er merket som folger:

Fare!

Advarsel mot persorskader eller miljøskader.

Fare for elektrisk stô!

Advarsel mot persorskader fra elektrisk strom.

Fare for inntrekking!

Adversel mot personskader ved at legemsdeler erler klær blir grepet fast.

Obs!

Adversel mot materielle skader.

Merk:

Supplerende informasjon.

4. Spesielle

sikkerhetsanvisninger

4.1 Sikkerhetsanvisninger for beskyttlesesdeksler

a) La beskyttelsesdeksleneitte. Beskyttelsesdekslene ma vare i god stand og riktig moniert. Deksler som er lose, skadede ell erifie fungerer som de skal ma repareres ell byttes ut.

NORSKno

b) Bruk alltid speltekniv og beskyttelsesdeksel over sagbladet n kapper. Ved kapping der sagbladet fore gjennom arbeidsstykket minsder beskyttesesdeksselet og de andere verneinnretningene risikoen for skader.
c) Etter arbeider der det er nodvendig a fjerne beskyttelssedesdeksel og spaltekniv (f.eks. falsing) er det viktig at disse delne straks settes tilbake plass. Beskyttelsesesdekselet og spaltekniven reduserer faren for skade.
d) For du kobler inn maskinen ma du forvisse deg om at sagbladet ici berorer dekselet, spaltekniven er arbeitsstykket. Utilsiktet beroring av disse componentene med sagbladet kan gi farlige situasjoner.
e) Juster spaltekniven sik det beskrives i denne bruksanvisningen. Feil avstand, posisjon ell innrettung kan vare arsaker til at spaltekniven icke hindrer tiltbakeslaget.
f) For at speltekniven skal kunne ha noen effekt, ma den befinne seg i sagsporet. Den vil aldri fungere pa snitt der arbeidsstykket er for kort til at den nar fram. Da er det ikke mulig for speltekniven àhindre tilbakeslag.
g) Bruk alltid et sagblad som er tilpasset spaltekniven. For at spaltekniven skal kinne fungere, ma diameteren pa sagbladet passe til spaltekniven, stambladet vare tynere enn spaltekniven og tannbredden storre enn tykkelsen pa spaltekniven.

4.2 Sikkerhetsanvisninger for saging

a) FARE Hold fingre og hender borte fra sagbladet og sageomradset. Et oyebliks uoppmkrssomhert ell er balanse kan fore handen din mot sagbladet og pafore den alvorlige kvestelser.
b)Arbeidsstykket skal alltid mates inn mot dreieretningen pa sagbladet. Hvis arbeidsstykket fores inn i sagbladets dreieretning pa oversiden av bordet, vil stykket og handen som holder det lett kinne trekkes inn i sagen.
c) Bruk aldri gjaeringsanlegget til a mate inn arbeidsstykket med pa langsgaende snitt; og pa tverrnitt med gjaeringsanlegg skal du icke bruke parallellanlegg i tillegg til lengdeinnstillingen. Samtidig bruk av parallello og gjaeringsanegg for a fare arbeidsstykket gir storre sjanse for at sagbladetkommeniklem og slar tiltake.
d) På langsgaende sitt skal matekraften virke pa arbeidsstykket mellom anleggskinnen og sagbladet. Bruk en skyvestokk hvis avstanden mellom anleggskinne og sagblad er minde enn 150 mm og en skyveblokk hvis avstanden er minde enn 50 mm.Denne typen "hjelpermidler" sorger for at handen din holdes i sikker avstand fra sagbladet.
e) Bruk bare skyvestokken som produsenten leverte sammen med sagen, ell er som er laget spesielt for dette. Skyvestokken sorger for nodvendig avstand mellom hand og sagblad.
f) Bruk aldri en skydestokk som er skadet ellaret i. En skadet skydestokk kan brekke sikat handen din havner i sagbladet.
g) Arbeid aldri "pafrihand". Bruk alltid parallellanlegget erler gjaeringsanlegget for a stotte og fore arbeidsstykket. Med "frihand" mener vi a stotte og fore arbeidsstykket med handen i stedet for med parallellanlegg ellger gjaeringsanegg. Frihandsaging gir lett feil retning, fastklemming og tilbakeslag.
h) Ta aldri pa aller over et sagblad i bevegelse. A gripe etter et arbeidsstykke kan lett fore til utilsiktet berering av sagbladet som garrundt.
i) Stott opp lange og/eller brede arbeidsstykker i bakkant erer pa siden av sagbordei, sa det holder seg vannrett. Lange og/eller brede arbeidsstykker harlett for a tippe over kanten av sagbordet; da mister du kontrollen; sagbladet klemmer seg fast og slar tilbake.
j) Mat inn arbeidsstykket med jevn bevegelse. Ikke boy ellere dii pe det. Hvis sagbladet kommer i klem, skal sagen straks kobles ut; trekk stopselet ut av kontrakten og fjern arsaken til at bladet satte seg fast. Et sagblad i klem mot arbeidsstykket kan gi tilbakeslag ellere gjore at motoren blokkeres.

k) Fjern ikke kapp mens sagen er i drift. Kapp kan kile seg fast mellom sagbladet og anleggskinnen eller i beskyttesesdekselet og trekke fingrene dine inn i sagen hisd vu forsaker á fjerne det. Skru av sagen og ventil til bladet stär helt stille for du fjerner slike materialbiter.
1) Bruk et ekstra parallellanlegg hvis du arbeider med materialer som er tynnere enn 2 mm. Tynne arbeidsstykker kan kile seg fast under parallellanlegget og gi tilbakeslag.

4.3 Tilbakeslag - arsaker og nodvendige sikkerhetstiltak

Tilbakeslag er en plutselig reaksjon i arbeidsstykket som folge av at sagbladet har kilt seg fest eller klemmer, at sagen er fort pa skra inn i materialet er at en del av arbeidsstykket er klemt fast mellom sagbladet erl parallellanlegget erer annen fast del pa maskinen.

I de feste tilfeller av tilbakeslag blir arbeidsstykket grepav den bakre delen av sagen, loffet opp fra bordet og siengt mot den som betjener maskinen.

Tilbakeslag oppstär erter feil ullukyndig bruk av sirkelsagen.Dette kan forhindres giennom egnede foranstaltninger sik det er beskrevet nedenfor.

a) Still deg aldri i rett linje med sagbladet. Opphold deg alltid pa den widen av sagbladet der anleggskinnen er. Tilbakeslag kan slynge arbeidsstykket med hoy fart mot personer som oppholder seg foran aller i rett linje med sagbladet.

b) Ta aldri over uller bak sagbladeet for a trekke erler stotte arbeidsstykket.Det kan gore at du uten a ville det kommer i beroring med bladet ell er et tilibakeslag kan trekke fingrene dine inn i sagblade.

c) Hold ell trykk aldri et arbeidsstykke som bearbeides mot sagbladet i bevegelse. Hvis arbeidsstykket trykkes mot sagbladet kan det komme i klem og gi tilbakeslag.

d) Pass pa at anleggskinnen ligger parallelt med sagbladeet. Hvis anleggskinnen ligger skjevt vil arbeidsstykket trykke mot bladet og gi tilbakeslag.

e) Ved skjulte snitt (f.eks. falser) bør du bruke en trykkplate for a styre arbeidsstykker mot bordet og anleggskinnen. En trykkplate gir bedre kontroll over arbeidsstykker ved et tilbakeslag.

f) Store plater ma stottes opp for a reduzere risikoen for tilbakeslag pa grunn av at sagbladet kommer i klem. Store plater kan bl iutsatt for nedboynig pa grunn av egenvekten. Plater ma stottes opp pa flere sider, bade i nærheten av sagsporet og langs kantene.

g) Vær speisielt papiasselig nár du sager stykker som er vridd, fordreid eller omformet eller ikke har noen rette kanter som kan brukes til á styre materiaiet med gjæringsanlegg eller lungs anleggskinnen. Et fordreid arbeidsstykke er ustabilt og vil gijore at snittfugen blir feil iforhold til sagbladet, stykketkommen i klem og slar tilbake.

h) Sag aldri flere arbeidsstykker som er stabett oppa ell erter hverandre. Sagbladet kan fange ett ell flere stykker og forarsake tilbakeslag.

i) Hvis du vil starte opp igjen en sag som stär i arbeidsstykke, sentrerer du sagbladet i sagsporet og kontrollerer at sagtennene ikke har satt seg fast i emnet. Hvis sagbladet er klemt fast, kan det gi tilbakeslag när sagen startes på nytt.

j) Hold sagbladene rene, skarpe og riktig vikket. Bruk aldri sagblader som er vridd eller som har sprukne eller avrevne tenner. Skarpe og riktig vikkede sagblader minimerer mulighetene forinnklemming, blokkering og tilbakeslag.

4.4 Sikkerhetsanvisninger for bruk av bordsrirkelsager

a) Koble ut sirkelsagen og kutt strommen for du tar av innstikkplaten, bytte sagblad, gjor innstlinger pa spaltekniv, tilbakeslagsikring erder beskyttelsesesdekselet. Det samme gjelder nar情况进行er avsluttet. Sikkherhetstiltakene er med pa a fordhindre uhell og ulykkek.

b) La aldri bordsirkelsagen gå uten tilsyn.
Koble ut maskinen og ilke gå fra den for den
stå helt stille. En sag som gar uten tilsyn utgjör
en ukontrollert fare.
c) Plasser sagen pa et sted med jevnt underlag og god belysning der du selv star stodig og har god balanse. Oppstillingsstedet ma ha tilstrekkelig plass til a handtere store arbeidsstykker. Rot, darelig opplyste arbeidsomrder og ujevt, glatt underlag kan gi opphav til uykker.
d) Fjern spon og sagflis regelmessig fra sagbordet og avsuget. Sagflis er brennbart og selvantennelig.
e) Sikre bordsrirkelsagen. En sag som ikke er ordentlich sikret kan bevage seg eller vippe.
f) Fjern verktøy, materialrester osv. fra sagen for du kobler den inn. Kast og fastklemming kan varefarlig.
g) Bruk alltid sagblad med riktig storrelse og passende festeapning (f.eks. firkantet ellrund). Sagblad som ikke passer til sagen, fár slag og kast under drift og forer til tap av kontroll.
h) Bruk aldri flenser, underlagskiver, skruer aller muttere med skader aller av feil type nár sagbladet monteres. Disse monteringsdellener konstruert speielt for sagen din; for sikker drift og optimal yelse.
i) Stà aldri'à sirkelsagen og bruk den ikke som stigtrinn. Du kan skades alvorig his vis maskinen vipper ell er dukommen borti sagbladet.
j) Forviss deg om at sagbladet er montert i riktig retning. Bruk ici slipeskiver aller stalborste pa sirkelsagen. Ukyndig montering av sagbladet erder bruk av ikke-anbefalt tilbehor kan medfore alvorlige skader.

4.5 Flere sikkerhetsanvisninger

Folg de spesielle sikkerhetsvenisningene i hvert kapittel.
Folg lover og ulykkesforebyggende forskritter for bruk av sirkelsager der silkt finnes.

Generelle farer!

• Ta hensyn til pakirkninger fra miljoet.
• Bruk egnede underlag til lange arbeidsstykker.
• Dette apparatet mä kun startes og brukes av personer som er fortrolig med sirkelsager og til enhver tid er seg bevisst om farene ved bruken av dem.

Personer under 18 År mag kruke deren maskinen i forbindelse med yrkesopplaering og under tilsyn av laerpersonale.

• Hold uvedkommende, saerlig barn, borte frafareomradet. Ikke la andere personer berore maskinen ellere kabelen under drift.
  Unnga at sagtennene overhetes.
  Pass pa at materialet不信 smelter hvis du sager i plast.

Fare ved elektrisitet!

• Ikke utsett denne maskinen for regn.
• Ikke bruk denne maskinen i fuktige ellere omgivelser.
  Nar du arbeider medonne maskinen ma du ikke berore jordete deler (f.eks. radiatorer, ror, komfyrer, kjoleskap).
• Ikke bruk nettkabelen for noe den ikke er bestemt for.

Fare for personskade og innklemming gelige deler!

• Ikke brukonne maskinen uten at beskytttesinnretningene er monte
• Hold alltid tilstrekkelig avstand til sagbladet. Bruk eventuelt egnede hjelpermidler til mating. Hold tilstrekkelig avstand til drevn componenter under drift.
  Vent til sagbladet star stille for du fjerner sma biter av arbeidsstykket, trerester osv. fra arbeidsomradeT

• Ikke bruk trykk mot sider for a bremsagbladet.
  Frdu begynner vedlikeholdsarbeider skal du forsikre deg om at maskinen er skilt fra strømnett.

• När du kobler inn maskinen (for eksempel fetter vedlikeholdsrbeider) skal du forsikre deg om at det ikke ligger igjen verktøy aller lose deler i maskinen.

• Bruk hansker nár du skifter skjaereverktoy.
  Oppbevar sagbladene sik at ingen kan skade seg pa dem.

A Tilbakeslag av arbeidsstykker er farlig!

Arbeid kun med korrekt innstilt spaltekniv.
- Ikke legg arbeidsstykkene pa hoykant.
Pass pa at sagbladet er egnet for materialet i arbeidsstykket.
- Sag tynne arbeidsstykker kun med fintannet sagblad.
- Bruk alltid skarpe sagblader.
I tvilstifelle, se om det finnes fremmedlegemener (f.eks. spiker aller skruer) i arbeidsstykket.
- Sag kun arbeidsstykker som er sö store at dukan holde dem sikkert under sagingen.

Fare for inntrekking!

Pass pà at ingen legemsdeler eller klesplagg blir grepet og trukket inn av roterende komponenter (ingen slips, ingen hansker, ingen klesplagg med vide ermer; hvis du har langt HAR ma du bruke harnett).
- Sag aldri arbeidsstykker som har -Tau.

• Snorer,
  -Band
  Kabler eller
  -Metalltraderpaaegsor som inneholder slikematerialer.

Fare ved utilisetrekkelig personligutstyr!

Bruk horselsvern.
Bruk vernebriller.
- Bruk stovmaske.
- Bruk egnet arbeidstoy.
- Det anbefales Å bruke sklisikre sko ved arbeider utendørs.

Fare ved trestov!

Noen typertrestov (f.eks.fra eik,bok og ask) kan forarsake kreft ved innanding.Bruk alltid avsug under arbeidet.Avsuget ma fylle kravene som star oppforti kapitelet 8.1.

Redusert stovbelastning:

• Partikler som oppstär narr maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdomer, fodselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blvholdig maling), treimpregnering (kromat, trebeskyttelsemsidler), enkelte tresorter (some elk etler bok).
• Risikoen avhenger av hvor lenge brukeren aller andre personer i naerheten utsettes for belastningen.
• Slike partikler mä不同程度 in kroppen.
  For a redusere belastningen av disse stoffene: Sorg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. stovmaske med filter for mikroskopiske partikler.
  Folg de rutinene som gjelder for omgang med materialer, personale, brussomrade og-sted (feks. arbeidsverbestemmeler, deponerig).
• Samle slike partikler der de oppstår; unngånedfelling i ompivelsene.

• Bruk stovoppsamleren som følgmer med og et egnet avsug. Da hinder du at partiklene havner i omgivelsene.
  Minimer stovbelastningen ved a:

• unngä à rette partikkelströmmen / utblasingsluften fra maskinen pot deg selv erller andre, eller pot ndeft stov,

• bruke et avsug og/eller en luftrenser,
• holde arbeitsplassen ren og godt utluftet.
  Feiing og blasing virvler opp stvet.
  -Beskyttesklaer skal stovsuges ellr vaskes. Ikke blas dem ut, bank ell erbst dem.

Fare ved tekniske endringer, ell er ved bruk av deler som ici er kontrollert og godkjent av produsuten

• Monter delle maskinen noyaktig etter anvisningen.
• Bruk kun deler som er godkjent av produsenten. Dette gjelder saarlig for:
• Sagblader (Bestillingsnr., se kapittel 13. Tilbehör);
  -Sikkerhetsinnretninger.
• Ikke gjør noen forandringer pa delene.

• Stell maskinen og tilbehøret omhyggelig. Følg vedlikeholdsforskrittene.
• Kontroller apparatet før hvre bruk om det er skadet: Før videre bruk av apparatet ma det undersøkres omhyggelig om sikkerhetsinnretninger, verneinnretninger erlet skadede deler funksjonerer feilfritt og formalsmessig. Kontroller om de bevegelige delene funksjonerer feilfritt og ikke klemmer. Alle deler ma vare riktig montert og oppfylle alle betingelser for Å sikre at maskinen kan brukes riktig.
• Skadede verneinnretninger erler deler ma repareres rkitig erller skiftes ut av et anerkjent vergksted. La et kundeserviceverksted skiffe ut skadede brytere. Ikke bruk dette maskinen nár bryteren ikke kan slas av og pa.

Fare fra stoy!

Bruk horselsvern.
Pass pa at spatlekniven ici er boyd. Hvis spatlekniven er boyd, trykker den arbeidsstykket mot siden mot sagbladet. Dette forarsaker stay.

Fare pa grunn av blokkerte sstykker erler deler av arbeidsstykker!

Hvis en blokkering opptr:

1. slà av apparatet,
2. trekk ut kontakten,
3. bruk hansker,
4. fjern blokkeringen med et egnet verktoy.

b Serienummer
c Betegnelse
d Motordata (se ogsa „Tekniske data")
e CE-merking - i henhold til samsvarserklageringen overholder dette apparatuset EU-distektivet
f A r s m o d e l l
g Avfallsymbol - maskinen kan deponeres hos produsenten
h Dimensjoner for godkjente sagblader

Sikkerhetstegt

Fare!

Mislighold av folgende advarsler kan fore til alvorlige person-ller materielle skader.

Les bruksanvisingen.

Ikke ror sagbladet mens det er i drift.

Bruk vernebrille og horselvern.

Ikke bruk apparatet i fuktige eller vate omgivelser.

4.7 Sikkerhetsinnretninger

Spaltekniv

Spaltekniven (5) forhinder at tennene pa vei.
oplover tak i arbeidsstykket og slenger det
mot brukeren.
Spaltekniven ma alltid vare monert när sagen er i bruk.

Spondeksel

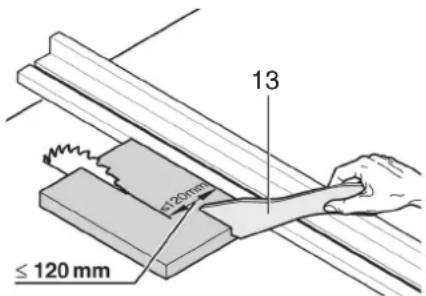

Spondekselet (7) beskytter mot utilsiktet beraring av sagbladet og mot spon som blir slengt rundt.

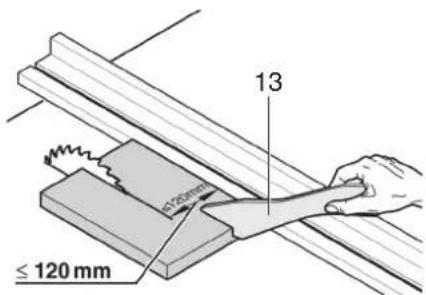

Skyvestokken (13) fungerer som en forlengelse av händen og sørger for sikker faring av arbeidsstykket forbi sagen utén á risikere uaktoms beröring av sagbladet.

Skyvestokken ma alltid brukes hvis avstanden mellem sagbladet og et parallellanlegg er minre enn 120 mm.

Skyvestokken ma fores med en vinkel pa 20^ ... 30^ mot toppen av sagbordet.

Nár skyvestokken ikke er i bruk, på den oppbevares sammen med maskinen.

1 Holder parallellanegg
2Bordforlengelse
3 Tverranlegg
4 Innleggskive
5 Spaltekniv
6 Skrue for feste av spondeksen
7 Spondeksel
8 Klemskrueer for feste av tverranlegg
9BordutvideIse
10 Spennhandtak for bordutvidelse
1 Parallellanegg
2 Spennhandtak for feste av parallellanlegg
3 Skyvestokk
4 Holder, skyvestokk
5 Pá-bryter
6 Av-bryter
7 Sveiv for a stille inn skjaerehoyden
8 Hjul for innstilling av helningsvinkelen
9 Spennhandtak for lasing av helningsvinkelen
0 Helningsbegrensning
1 Justerbar fot for utjevning av ujevnheter i bakken (pá TS 216 Floor)
2 Holder for avsugslange
3 Avsugslange
4 Justeringsskrue (klemme på parallellanlegg)

NORSKno

25 Avsugstuss p spondeksel

26 Holder, spondeksel

27 Avsugadapter

28 Holder tverranlegg

29 U-nokkel

30 Fot / handtak pa understellet (kun pa TS 216 / kan icke ettermonteres pa TS 216 Floor)

• avhengig av utstyr/modelell

6. Oppstilling

Sorg for a sta stedig, og hold alltidsen.

Oppstilling uten maskinstativ:

1. To personer Iøfter apparatet ut av emballasjen.
2. Sett sagen på et stabilt bord erlen arbeidsbenk.
3. Skru sagen fast i bordet aller arbeidsbenken.
4. Bruk den justerbare foten (21) til a utligne ujevnheter i bakken: Losne skruen, still inn foten og trekk skruen godt til iggen.

Oppstilling med maskinstativ:

1. To personer lofter apparatet ut av emballasjen.
2. Sett apparatuset pa gulvet.
3. Loft apparatet i handtakene og still det pa hoykant.

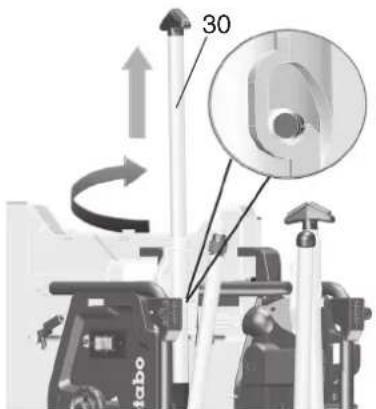

4. Trekk ut handtakene (30), vri dem og la dem klikke pa plass.

1. Klapp ut begge de nedre bordbeina. Det gjor du ved a trykke den rode svinghendelen (31) nedover (med foten ell er handen) og vippe ned bordbeina.
2. Vipp apparatet litt bakover og trykk begge bordbeina nedover. De rode svinghendlene (31) m klikke pa plass.

1. Klapp ut begge de øvre bordbeina. Det gjør du ved à skyve de rode svinghendlene (32) mot høyre og vippe ned bordbeina. De rode svinghendlene på klikke på plass.

1. Ta tak i sagenmidt pa det ovre rammestativet. Trekk sagen opp og sett den pa plass.(Hold foten mot den justerbare foten for a unna at sagen sklr nar du monterer den).

1. Utlign ujevneter i underlaget med den justerbare foten (33).

Spaltekniven (5) er stilt riktig fra fabrikken. Det er bare nodvendig àrette inn spaltekniven ved oppstart hvis den har forskjøvet seg under transport.

1. Sveiv sagbladehelt opp.
2. Fastnakkelen (28) settes inn i apningen til bordinnlegget (4), dette loftes og tas ut.
3. Løsne festehendelen (34) (vri den mot klokka!).
4. Trekk spaltekniven (5) oppover fra den nederste transportstillingen til den stopper.

1. Kontrollere innrettingen av spaltekniven:

Avstanden mellom yyterkanten av sagbladet og spaltekniven skal vare mellom 3 o g 8 mm.
- Spaltekniven mä stä i flukt med sagbladet.

Fare!

Spaltekniven er en del av sikkerhetsinnretningene. Den ma vare korrekt montert for at bruken av sagen skal vaere trygg:
6. Trekk til festehendelen (34) (vri den med klokkal).

Justere sideretningen (ved behov): Spaltekniv (5) og sagblad ma vare helt i flukt.

1. Løsne tre unbrakoskruer (35).
2. Still inn spaltekniven (5) sa den flukter med sagbladet.

1. Trekk til de tre unbrakoskruene (35).
2. Sett innleggskiven (4) tilbake og trykk den papiass.

Montering av spondeksel

1. Sveiv sagbladehelt opp.
2. Monter spondekselet (7) pa det fremre opptaket pa spaltekniven (5).
3. Fest spondekselet godt med spennhandtaket (36).

Hoydeinnstilling av innleggskiven (Ved behov)

Innleggskiven (4) er stilt riktig hvis toppen av den ligger 0 - 0,7 mm under overflaten pa bordet.

Hoyden justeres med de 4 skruene i hjornene pa innleggskiven (4).

7.2 Strømtilkobling

-Stikkontakter ma vare installert, jordet og testet iht. forskrittene.
-Nettspenning og-frekvens ma stemme overens med de data som er angitt pa apparatusets typeskill.
Sikring med 30 mA jordfeilbryter (RCD).

Merk:

Henvend deg til stramleverandoren aller din elektriker hvis du har sporsmal om din tilkobling oppfyller disse kravene.

• Legg ut den elektriske kabelen slick at den/DD: ikke hindr arbeitet og icke kan skades.
  Den elektriske kabelen ma ikke utsettes for varme, aggressive væsker eller skarpe kanter.
• Som skjoteledning ma det bare brukes gummikabel med tilstrekkelig diameter.
• Ute ma det bare brukes skjoteledninger som er tillatt for utendors bruk og merket i henhold til dette.
• Ikke dra stopselet ut av stikkontakten etter kabelen.
  Unnga utilsiktet start: Forsikre deg om at pa/av-bryteren er av nár du setter i kontakten.

8. Betjening

Fare for ulykker!

Sagen maku kun betjenes av en person om gangen.Andre personer maku oppholde seg ved sagen for a gi erler ta i mot arbeidsstykker pa trygg avstand.

• Strömkabel og stöpsel;

• På/Av-bryter;

• SpaltekniV;

• SpondekseI;
• Matehjelp (skyvestokk, skyvekloss og grep).

Bruk personlig verneutstyr:

• Støvmaske;
  -Horssveern;
• Vernebriller.

Innta riktig arbeidsstilling for a sage:

-Foranpabetjeningssiden;
-Frontalt mot sagen;
-Til venstre for sagbladets fluktlinje;
Ved to mannssdrift ma den andre personen holde tilstrekkelig avstand til sagen.

Bruk falgende etter behov mens arbeidet pagar:

Egnede anlege for arbeidsstykkene -hvis stykkene vil falle ned fra bordet etter gjennomsaging;
- Sponavsug.

Unngå typiske betjeningsfeil:

• Ikke bruk trykk fra sider for Å bremse sagbladet. Det er fare for tilbakekast.
• Trykk alltid arbeidsstykket ned mot bordet under saging, og pass pa at det seks klemmer. Det er fare for tilbakekast.
  Sag aldri flere arbeidsstykker samtidig -heller icke bunter av flere stykker.Det er fare for ulykke hvis sagbladet ukontrollert farrak i enkelte stykker.

Fare for inntrekking!

Skjaer aldri arbeidsstykker his det finnes tau, snorer, band, kabel erstertrad pem dem, erherhis de inneholder slike ting.

8.1 Sponavsug / universalstovsuger

Fare!

Noen typertrestov(f.eks.fra eik,bok og ask) kan forarsake kretved innanding.Bruk alltid et egnet sponvasug nar du arbeider i lukkede rom.Avsuget ma oppfylle falgende krav:

• Ma passer til diameteren pa avsugstussen (spondeksel 38 mm; sponkasse 35/44 mm);
  -Luftmengde ≥ 460m^3 /t
  -Undertrykk i avsugstussen pa sagen ≥ 530Pa
  Lufthastighet i avsugstussen pa sagen ≥ 20m / s
  Avsugsstussene for sponavsuget sitter pa sagbladkassen og pa spondekselet.
  Se ogsa bruksanvisingen til avsuget!

8.2 Innstilling av skjaerehoyden

Fare!

Kroppsdeler erger jgenstander som finnes i justeringsomraket kan fanges av sagbladet nar det dreier seg! Skjaerehoyden ma kun innstilles nar sagbladet stared stille!

Sagbladets skjaerehoyde ma tilpasses hoyden pa arbeidsstykket: Den nedre forkanten pa spondekselet ma ligge pa arbeidsstykket.

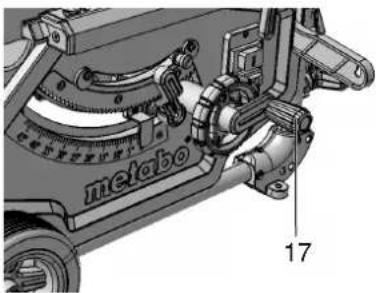

• Still inn skjaerehoyden ved a dreie pa handsveiven (17).

Merk:

For ajeve ut eventuell klaring nár skjarehoyden justeres, skal du alltid fore sagbladet nedenfra og opp til onsket posisjon.

8.3 Skrastilling av sagbladet

Fare!

Gjenstander erler maskindeler som finnes i justeringsområdet kan fanges av sagbladet nár det dreier seg! Skjaerehoyden ma kun innstilles nár sagbladet stär stille!

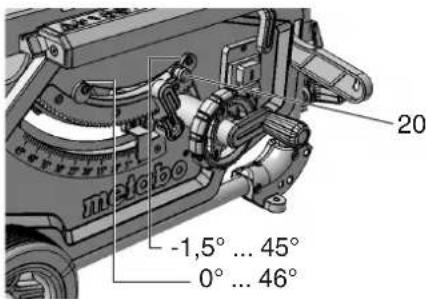

Helningen pa sagbladet kan stilles inn mellom - 1,5° og 46,5°.

1. Løsne spennhandtaket (19).
2. Still inn onsket helning pa sagbladet med hjulet (18).

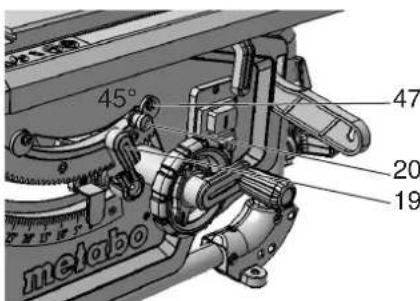

• Trekk ut helningsbegrensningen (20)og sett den over den høyre eksenterskiven = helningsvinkelen pa sagbladet kan stilles inn mellom -1,5^ og 45^ .
  Trekk ut helningsbegrensningen (20)og sett den over den venstre eksenterskiven = helningsvinkelen pa sagbladet kan stilles inn mellem 0^ og 46,5^ .

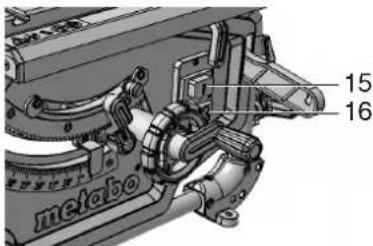

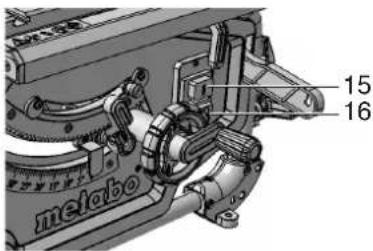

Av/pa-bryter

• Sla pā = trykk pā den Øvre bryteren (15) i 1-2 sek.
  Slav =trykk pa den nedre bryteren (16).

8.4 Stille inn parallellanlegg

Den monteres pa styreprofilen pa forsiden av sagen.

• Plasser parallellanlegget (11) til høyre for sagbladet.
  Markeringen i lupen viser den innstilte avstanden mellom parallellanlegget og sagbladet på skalaen.
• Lõsne spennhandtaket (12) på parallellanlegget og juster parallellanlegget til markeringen i lupen viser onsetk avstand til sagbladet.

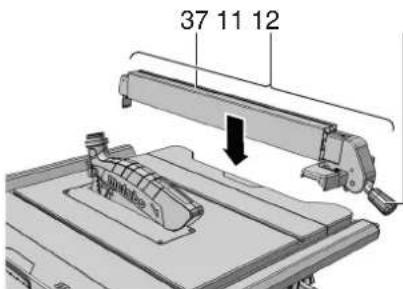

Trykk spennhandtaket (12) nedover for a lase.

NORSKno

Nar det sages med parallellanegg ma anleggsprofilen (37)sta parallelt med sagbladet og varelastmedspennhandtaket(12).Trykk spennhandtaket(12)nedover.

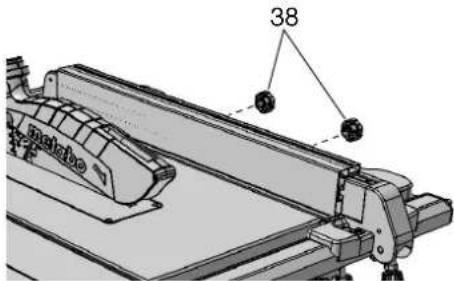

- Fingermuttere (38) til feste av anleggsprofilen. Anleggsprofilen kan tas av og flyttes nar begge fingermutterne (38) er losnet:

Lav anleggskant:

-Til saging av flate arbeidsstykker
-Nar sagbladet har helning.

Hoy anleggskant:

-Til saging av flate arbeidsstykker.

8.5 Justere markoren på parallellanlegget

1. Rett opp parallellanlegget pa sagbladet.
2. Lõsne skruen pa markoren pa parallellanlegget.
3. Still inn sik at markoren pa parallellanlegget og, 0^ pa skalabandet stemmer overens.
4. Trekk til skruen pa markoren pa parallellanlegget igjen

Merk:

For a hindre at arbeidsstykket kommer i klem naret sages med parallellanlegg:

Skyve parallellanlegget helt ut til hoyre for dur stiller inn onsket snittbredde.

Merk:

Juster parallellanlegget (etter behov): For at stykket ikke skalkommen i klem mellom parallellanlegget og sagbladet, ma parallellanlegget stilles parallelt med sagbladet - evt.

stilles inn sikat det er maks.0,3 mm apning bakover.Fora justere ma du lesne de to skruene pa oversiden av parallellanlegget. Stram deretter til igen.

Merk:

Juster festekraften i parallellanlegget (etter behov): Hvis den bakre klemmen aktiveres tidigere aller senere enn den fremre klemmen, kan dette justeres med mutteren (24). Lõsne mutteren (24) for at den bakre klemmen aktiveres senere. Stram mutteren (24) for at den bakre klemmen aktiveres tidigere.

8.6 Stille inn tverranlegg

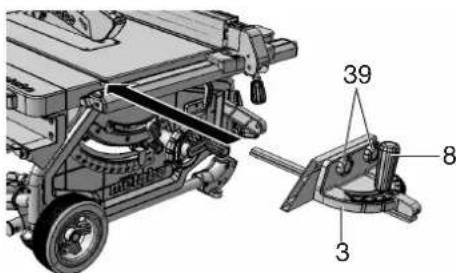

Tverranlegget (3) skyves forra inn i sporet i sagbordet.

For vinkelkutt kan tverranlegget justeres mot begge sider med 60^

For vinkelkutt p45° og 90° finnes tilsvarende anlegg.

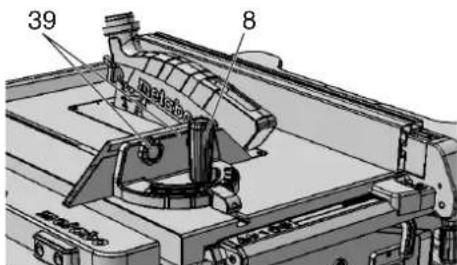

Innstille en vincel: Løsne spennhandtaket (8) ved à vri det mot klokken.

Fare for ulykker!

Spennhandaket ma vare strammet naret sages med tveranlegg.

Forsatsprofilen kan forskyves ellas av ved a losne fingermutterne (39).

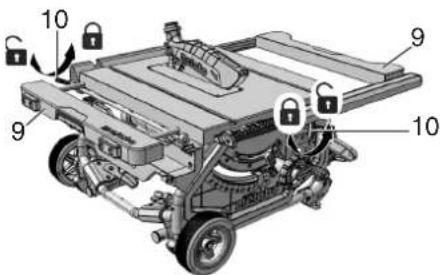

8.7 Stille inn bordutvidelsen

Bordutvidelsen (9) utvider bæreflaten, slick at ogsa større arbeidsstykker blir holdt sikkert.

For a justere bordutvidelsen (9) ma spennhandtaket (10) losnes. (Justering av venstre bordutvidelse med bakre klemme. Justering av hoyre bordutvidelse med fremre klemme.)

Fare for ulykker!

Spennhandtaket ma vare strammet under.
saging.

Lese av skalabandet under arbeide med parallellanlegg

På hvilken skala skjærebredden bir lest av, er avhengig av hvordan anleggsprofilen er montert på parallellanlegget:

-Hoy anleggskant = Skala med sort skrift pa hvit bakgrunn.
Lav anleggskant = Skala med hvit skrift pa sort bakgrunn.

Ved sma skjaerebredder blir bordutvidelsen nikke trukket ut. Skjaerebredden blir lest av pa den hore skalaen med markaren pa parallellanlegget:

Hoy anleggskant: Skjaerebredde fra 0 til 25 cm mulig.
Lav anleggskant: Skjaerebredde fra 0 til 18,5 cm mulig.

Nar du skal sage storre arbeidsstykker, ma du trekke ut bordutvidelsen (9).

1. Skyy parallellanlegget til endeposisjonen pa skalaen.
2. Trekk ut bordutvidelsen og still inn parallellanlegget pa onsket avstand. Skjaerebredden blir lest av pa den venstre skalaen pa markoren pa skalabandet.

8.8 Still inn bordforlengelse

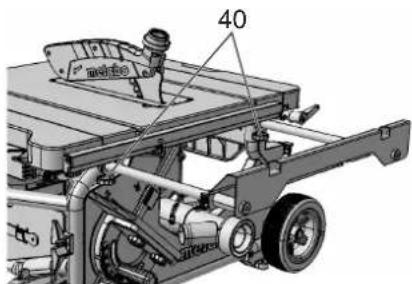

Bordforlengelsen (2) utvder bareflaten, sik at ogsa stere arbeidsstykker blir holdt sikkert.
1. For a trekke ut bordforlengelsen ma begge fingerskruene (40) Iosnes.

1. Trekk ut bordforlengelsen og still den inn pa onsket avstand.
2. Skru til begge fingerskruene igjen.

8.9 Saging

Skyvestokken ma alltid brukes hvis avstanden mellom sagbladet og et parallellanlegg er minde enn 120 mm.

Rett kutt

1. Still inn og sett fast helningsvinkelen.
2. Still inn skjaerehoyden. Forkanten av spondekstkyket ma ligge helt ned pa arbeidsstyket.

3. Ved skratt sagblad moneres parallell stopper til venstre for sagbladet og stilles inn.

4. Start sagen.

5. Skyv arbeidsstykket jevt bakover og sag gjennom i en arbeidsoperasjon.
6. Slá av maskinen hvis du/DD ke vil arbeide videre med en gang.

Skrakutt

1. Tverranlegget (3) skyves forfra inn i sporet i sagbordet.

2. Still inn onsket vinkel etter at spennhandaket (8) pa tverranlegget er losnet og fest spennhandaket igen.

3. Still inn sideavstanden mellom forsatsprofil og sagblad:

Losne fingermutteren (39) og flyt forsatsprofilen.
- Skru fast fingermutteren (39).

1. Trykk arbeidsstykket mot tverranlegget.
2. Skjaer gjennom arbeidsstykket ved a skyve tverranlegget forover.
3. Sià av apparatet hvis du/DDi ke skal jobbe videre med en gang.

9. Transport

Fare!

Forthervetransport:

• Slá av maskinen.
• Vent til sagbladet star stille.
• Trekk ut stopselet.
• Demoner pásatte deler (Spondeksel, sponavzug). Oppbevar spondekselet pá sagbordet.
• Sett spaltekniven i transportstilling. Gjor sik det beskrives i kapittel 7.1 men pass pa a skyve speltekniven (5) welt hed (transportstilling).
  Sveiv sagbladet helt ned
• Still sagbladets helningsvinkel på 0^ og las den med spennhandtaket.
  Rull opp stromkabelen pa kabelrullen.

Kun apparatus med maskinstativ:

• Loft apparatet i rammestativet og sving det bakover. Still apparatet pa hoykant og klapp inn de ovre beina. De rode svinghendlene pa klikke pa plassigjen.
• Sving apparatet bakover og klapp inn de nedre beina. De rode svinghendlene pa klikke pa plass igjen.
  Skyv inn handtaket og sett fra deg apparatet.

Innklemmingsfare

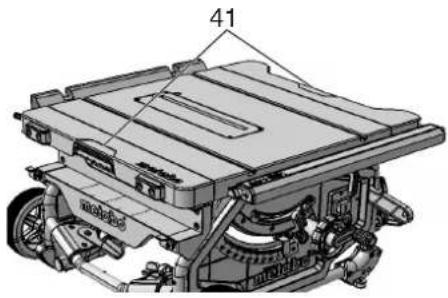

Skyv begge borduvidelsene helt inn og las med spennhandtakene.

Bruk handtakene pa sider (41)av bordet for a bare maskinen.

Obs!

Ikke bar maskinen i beskytttesesinnretningene, bordutvidelsen erler i betjeningsellementene!

Obs!

Maskinen bor alltid bares av to personer (vekt)!

Mobil transport:

• Trekk ut handtaket, vri det og la det klikke pa plass.
• Trekk aller skyv sagen i handtaket.

Bruk om mulig originailemballasjen ved forsendelse.

10. Vedlikehold og stell

Fare!

Alltid for vedlikeholds- og rengjoringsarbeid:

1.Sla av maskinen.

• Etter vedlikehold og rengjoring ma alle sikkerhetsinnretninger settes i drift igen og kontrolleres.
• Skadde deler, særlig sikkerhetsinnretninger, magkun skiftes ut med originaleder, da deler somikke er prvdg og godkjent av produsenten kanforarsake uforutsigelige skader.
  Vedlikeholds- erler reparasjonsarbeider utover det som er beskrevet i dette kapittelet ma kun utfores av fagfolk.

Fare!

Hvis innleggskiven er skadet er det fare for at sma gjenstander kan klemmes fast mellom

innleggskiven og sagbladet og dermed blokkere sagbladet. Skift straks ut skadee innleggskiver!

10.1 Utskifting av sagbladet

Fare!

Rett etter saging kan sagbladet vare svart varmt -fare for forbrenninger! Vent til sagbladet er avkjolt. Ikre rengjor sagbladet med brennbar vaeske.

Det er fare for kutt, selv nár sagbladet stared stilte. Bruk hansker nár du skifter ut sagblad. Pass pa sagbladets dreieretning nár du setter detSAMEN!

1. Sveiv sagbladehelt opp.
2. Demoner spondekselet (7).
3. Fastnokkelen (28) settes inn i apningen til bordinnlegget (4), dette lettes og tas ut.
4. Drei spennmutteren (43) på sagbladet med en fastnokkel (29) samtidig som du trekker hendelen på sagbladlasen (42) oppover, til den klikker på plass.

1. Hold fast hendelen (42) og skru spennmutterne (43) av med klokken.
2. Ta spennmutter (43), ytre sagbladflens (44) og sagblad av sagbladakselen.

1. Rengjor spennflatene pa sagbladflensen (44) og (45) pa sagbladeet.

Fare!

Ikke bruk rengjoringsmiddel (f.eks. til a fjerne rester av kvae) som kan angripe maskinens deler av lettmetall og dermed forringe maskinens styrke.

1. Skyy den indre sagbladflensen (45) inn pa motorakslen.
2. Sett pát det nye sagbladet (pass pá dreieretningen!).

Fare!

angivelsene i Tekniske data og EN 847-1.
Sentrifugalkraften kan fä deler fra uegnede
eller skadde sagblader til a slynges ut med
eksplosiv kraft.
Ikke bruk:

Sagblader der hóyeste tillatte hastigkeit er lavere enn sagbladakselens nominelle hastigkeit (se „Tekniske data");
- Sagblader av høylegert stål (HS eller HSS);
Sagblader med snittbredde som er min-dre eller stamblad som er storre enn tykkelsen pa spaltekniven.
Sagblader med synlige skader;
-Kappeskiver.

Fare!

• Bruk kun originalefer for a montere sagbladet.
• Ikke bruk lose reduksjonsringer, sagbladet kan ellers losne.
• Sagblader mä monteres slik at de roterer uten ubalanse eller slag og slik at de/DDKE kan Iosne.

11.Skru opp spennmutteren (43) (venstregjenge!.Vri pa spennmutteren (43) med fastnokkelen (29) og trekk samtidig hendeilen pa sagbladlasen (42) oppover, til den klikker pa plass.
12.Hold fast hendelen (42) og skru til spennmutterne for hand mot klokken.

Fare!

• Ikke bruk forlengelse pa verktoyet til a skru fast sagbladet.

• Ikke slå på spennskruen for a feste den.
  13.Stillinnspaltekniveni Henhold til sagbladstorlsen (46). (Spalteknivinstilling se 7.1)

1. Sett innleggskiven (4) tilbake og trykk den papiass.
   15.Monter spondekselet (7).

10.2 Innstilling av anleggsbegrensningen
1. Still helningsbegrensningen (20)for vinkelom-radet pa 0^ / 45^

-0° = irett vinkel til sagbordet
-45° med separat vinkelmål.

(= rettvinklet) og 45^ i endeposisjonene.

1. Trekk til stjerneskruen på eksenterskiven.
2. Etter at du har stilt inn anleggsbegrensningen ma du juste vinkelskalaen pa fremsiden tilsvarende.

Merk:

For a stille inn helningsbegrensningen fra -1,5o til 46,5^ , ma hendelen pa anleggsbegrensningen trekkes ut.

10.3 Oppbevaring av maskinen

Fare!

Oppbevar apparatet utilgengelig for barn. Oppbevar apparatet pa en sik mate at det ikke kan startes av uvedkommende, og at ingen kan skade seg pa det.

Obs!

Ikke oppbevar maskinen ubeskyttet utendors.
eller i faktige omgivelser.

10.4 Vedlikehold

Rengjoring av sagen

Fjern spon og stov med stvsguer erler barste fra:
- Sagbladets justeringsinnretning;
-Motorens luftespalter;
-Sagbladkasse
Hoydeinnstilling
-Svingføring

Hver gang for maskinen startes

Visuell kontroll om

• Avstand sagblad - spaltekniv 3 til 8 mm.
• Spaltekniven er i flukt med sagbladet.

Kontroller visuelt at stromkabelen og stapselet\ inke er skadet. Defekte deler ma skiftes ut av en\ elektriker.

Hver gang den slas av

Kontröller om sagbladet fortsetter à gai mer enn 10 sekunder. Hvis det gär lenger, ma motoren skiftes ut av elektrofagfolk.

1x i帽子en (ved daglig drift)

Fjern sagspom med stovsuger erler kost, og smor styringene med litl olje:
Hoydeinnstillingens gjengestang og styrestang;
-Svingsegmentene

Hver 150. drifttime

Kontroller alle skruer og bolter, ettertrekk om nodvendig.

Ved behov:

Trekk til alle unbrakoskruene like mye.

11. Tips og triks

Gjor provekutt i rester av passende materialer for du sager arbeidsstykkene.
- Legg alltid arbeidsstykket sik pada sagbordet at det seks ke kan velte erler vakele (legg f.eks. et vridd bord med den utoverboyde sider ennpp).
- Bruk lengdeanlegget for à sage like Lange arbeidsstykker rasionelt.
- Hold bordoverflatene rene.

12. Problemer og feil

Fare!

Fhor utbedring av feil:

1.Sla av maskinen.

2.Trekk ut stopselet.

3.Vent til sagbladet star stille.

Sett alle sikkerhetsinnretninger i drift og kontROLLER dem igjen hver gang en feil er blitt rettet.

Motoren gär ikke

Startsperren har slätt inn. Maskinen begyinner\ ikke à gä dersom kontakten blir satt i nar den er\ pa, eller dersom strøm Forsyningen blir brutt og\ deretter genoppprettet:

• Slå maskinen av og deretter på igjen.
  Ingen elektrisk penning:
• Kontroller kabel, stopsel, stikkontakt og sikring.

Overopphetet motor, f.eks.PGA grunn av uskarpt sagblad eller opphoping av spon:
- Utbedre ársaken for overopphetingen, la avkjole i noen minutter. Deretter kan du sla pa apparatet igjen.

Turtallet blir ikke oppnådd

Overbelastningsvern: Hastigheten avatar BETRAKTELIG:

• Motortemperaturen er for hoy! La maskinen gå pa tomgang til den er avkjolt.
  Overbelastningsvern: Hastigheten avatar LITT:
• Maskinen er i ferd med a bli overbelastet. Jobb videre med reduset belastning.

Angitt maksimal hastighet nas jegke - nettspenningen er for lav:

Sorg for kortere kabel ellr store tversnitt (≥ 1,5mm)
La en elektriker kontrollere strømforsyningen.

Sageytelsen avatar

Sagbladet er uskarpt (bladet har muligens friksjonsmerker pa sidene):
- Bytt sagblad (se kapittel 10. "Vedlikehold").

Sponutkast tilstoppet

Avsuget er/DDke tlikoblet eller sugeeffekten er for darylig:
Koble til avsuget aller 已 suugeffekten (Lufthastighet ≥ 20m / sek i sponutkastraret).

13. Tilbehør

Bruk kun original Metabo-tilbehör.
Bruk kun tilbehör som oppfyller kravene og besifikasjonene som er nevt i/DDNE bruksanvisingen.
Sagblad Precision Cut, Best.nr.: 6.28062
-Svaert bredt bruksomrade innen trearbeider
- For ekstra bra, ren saging ved langs- og tverrsnitt i mykt og hardt treverk.
Sagblad Multi Cut, Best.nr.: 6.28063
- Generell bruk til krevende materialer
-Ekstra godegnettilinteriorarbeider
- Perfekte resultater, ogsa ved tversnitt i heltre, ra-, belagte plater /sponplater, MDF.
- Ved hoye krav til snittkvaliteten; f.eks. laminat, plastmaterialer, tynne aluminium-, kobber- og messingprofiler

Det komplette tilbehorsprogrammet finner du pa www.metabo.com aller i katalogen.

14. Reparasjon

Fare!

Reparasjoner på elektronverktoy skal av sikkerhetsmessige arsaker kun utfores av en elektriker med originale respededer!

Takontakt med din Metabo-forhandlerhis du har et Metabo-apparat somma repareres. Adresser finner du pa www.metabo.com.

Du kan laste ned resvedelslister fra www.metabo.com.

15. Miljøvern

Folg nasjonale forskrifter for miljøvennlig depoendering og resirkulering av gamle maskiner, emballasjer og tibbehør.

Gjelder kun land i EU: Elektroverktoy skal\ ikke kastes i husholdningsavfallet! Iht. EU\ direktiv 2002/96/EF on kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iversettelse ith.nasjonalrett mka kassert elektroverktay samples atskilt og brings til miljovennlig gjenvinning.

16. Tekniske data

Forklaringer til opplysningene pa side 3.

Med forbehold om endringer grunnet tekniske forbedringer.

U =Nettspenning
P1 =Nominelt effektopptak
P2 =Utgangeffekt

1

F=Min.sikringID:

IP = Beskytteisgesgrad

n0 =Hastighet

V0 =Maks. skjaerenastighet

W =Tykkelse pa spaltekniven

D = Diameter på sagblad (utvendig)

d = Sagbladhull (innvendig)

b = S k j ae r e b r e d d e e

a = Maks. tykkelse på sagbladet

T90° = Skjærehøyde med loddrett sagblad

T45° = Skjærehøyde med 45° helming på sagblad

Sx° = Svingområde for sagblad

Lp = Maks. skjærebredde med parallellanlegg

LW = Maks. tversnittbredde med vinkelanlegg

A1 = Størrelse uten maskinstativ (LxBxH)

A2 = Størrelse med maskinstativ (LxBxH)

SL = Lengde sagbord

SB = Bredde sagbord

m = M a s k i n v e k t

Vekselstrom

Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer).

Utslippsverdier

Disse verdiene gjor det mulig a ansla emisjonen fra maskinen og a sammenlikne ulike verktoy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktoyet, kan den faktiske belastningen vare hovere erler lavere. Ta hensyn til arbeidspauser og perioder medindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukerena grunn av tilpassede vurderingesverdier, f.eks. organisoriske tiltak.

Typiske A-veide lydnivae:

LpA =Lydtrykkniva
LWA =Lydeffektniva
K_pA K_WA = Usikkerhet
Bruk horselsvern!

Original brugsanvisning

Indholdsfortegnelse

Maskinen maybe anvendes til falsning og notwithstanding.

Fare for kveestelser og klemning paf of bevagelige dele!

Spanhaeten skal altid vare monteret under driften.

Skubbestok

10.Saat planindlaegget (4) i gen og tryk det fast.

Montering af spanhaeten

(underskaering) kan haeldningsvinklen oges med 1,5° i begge retninger.

Trak haeldningsstoppet (20) ud, og anbring det over hoje excenterskive = savklingens haeldningsvinkel kan indstiles mellem -1,5° og 45^ .
Trak haeldningsstoppet (20) ud, og anbring det over venstre excenterskive = savklingens haeldningsvinkel kan indstiles mellem 0^ og 46,5^

Taend-/sluk-kontakt

• Start = tryk på den øverste kontakt (15) i 1 til 2 sek.
• Stop = tryk pa den nederste Kontakt (16).

savklingeflangerne (44) og (45) og savklingen.

Fare!

10.4 Vedligeholdelse

Rengoring af saven

Fjern savspaner og stov med en stavsuger erer en børste:

2. Traek netstikket.

3.Vent til savklingen star stille.

W = spalteknivens tykkelse

D = s a
d = savklingens hul (indvendig)
b = skærebredde
a = savklinges maks. legemstykkelse
T90=skarehajde med lodret savklinge
T45° =skareehoje med 45° haelndning af savklingen
S_X^ =savklingens svingomrade
Lp =maks. skarebredde med parallelanslag
LW^ =maks. tvaersnitbrede med vinkelanslag
A1 =malidenmaskinstativ(LxBxH)
A2 =mal med maskinstativ (LxBxH)
S_L =sav planets laengde
SB^- = savplanets bredde
m =m a s k i nvae g t

Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de pagaelende gyldige standarder).

Emissionsværdier
