HASZNÁLATI ÚTMUTATÓ TS 216 Floor METABO

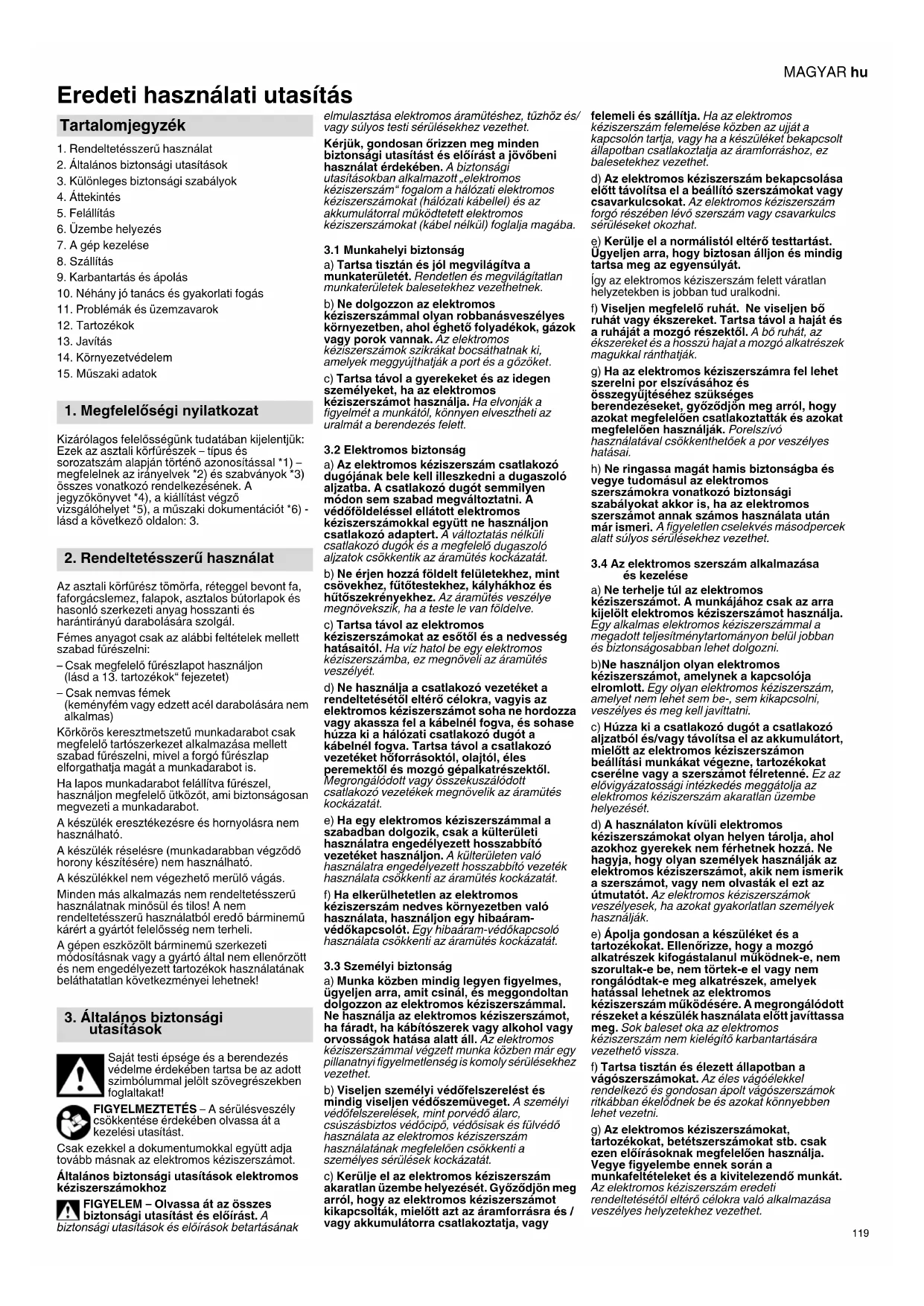

Eredeti használati utasítás

1. Rendeltetésszerű használat

2. Általános biztonsági utasítások

3. Különleges biztonsági szabályok

9. Karbantartás és ápolás

10. Néhány jó tanács és gyakorlati fogás

11. Problémák és üzemzavarok

14. Környezetvédelem

Kizárólagos felelősségünk tudatában kijelentjük: Ezek az asztali körfűrészek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes vonatkozó rendelkezésének. A jegyzőkönyvet *4), a kiállítást végző vizsgálóhelyet *5), a műszaki dokumentációt *6) - lásd a következő oldalon: 3. Az asztali körfűrész tömörfa, réteggel bevont fa, faforgácslemez, falapok, asztalos bútorlapok és hasonló szerkezeti anyag hosszanti és harántirányú darabolására szolgál. Fémes anyagot csak az alábbi feltételek mellett szabad fűrészelni: – Csak megfelelő fűrészlapot használjon (lásd a 13. tartozékok“ fejezetet) – Csak nemvas fémek (keményfém vagy edzett acél darabolására nem alkalmas) Körkörös keresztmetszetű munkadarabot csak megfelelő tartószerkezet alkalmazása mellett szabad fűrészelni, mivel a forgó fűrészlap elforgathatja magát a munkadarabot is. Ha lapos munkadarabot felállítva fűrészel, használjon megfelelő ütközőt, ami biztonságosan megvezeti a munkadarabot. A készülék eresztékezésre és hornyolásra nem használható. A készülék réselésre (munkadarabban végződő horony készítésére) nem használható. A készülékkel nem végezhető merülő vágás. Minden más alkalmazás nem rendeltetésszerű használatnak minősül és tilos! A nem rendeltetésszerű használatból eredő bárminemű kárért a gyártót felelősség nem terheli. A gépen eszközölt bárminemű szerkezeti módosításnak vagy a gyártó által nem ellenőrzött és nem engedélyezett tartozékok használatának beláthatatlan következményei lehetnek! Saját testi épsége és a berendezés védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Általános biztonsági utasítások elektromos kéziszerszámokhoz FIGYELEM – Olvassa át az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet. Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében. A biztonsági utasításokban alkalmazott „elektromos kéziszerszám“ fogalom a hálózati elektromos kéziszerszámokat (hálózati kábellel) és az akkumulátorral működtetett elektromos kéziszerszámokat (kábel nélkül) foglalja magába.

3.1 Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületét. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port és a gőzöket. c) Tartsa távol a gyerekeket és az idegen személyeket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

3.2 Elektromos biztonság

a) Az elektromos kéziszerszám csatlakozó dugójának bele kell illeszkedni a dugaszoló aljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. A védőföldeléssel ellátott elektromos kéziszerszámokkal együtt ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelel ő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá földelt felületekhez, mint csövekhez, fűtőtestekhez, kályhákhoz és hűtőszekrényekhez. Az áramütés veszélye megnövekszik, ha a teste le van földelve. c) Tartsa távol az elektromos kéziszerszámokat az esőtől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő célokra, vagyis az elektromos kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a csatlakozó vezetéket hőforrásoktól, olajtól, éles peremektől és mozgó gépalkatrészektől. Megrongálódott vagy összekuszálódott csatlakozó vezetékek megnövelik az áramütés kockázatát. e) Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak a külterületi használatra engedélyezett hosszabbító vezetéket használjon. A külterületen való használatra engedélyezett hosszabbító vezeték használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen az elektromos kéziszerszám nedves környezetben való használata, használjon egy hibaáram- védőkapcsolót. Egy hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

3.3 Személyi biztonság

a) Munka közben mindig legyen figyelmes, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ne használja az elektromos kéziszerszámot, ha fáradt, ha kábítószerek vagy alkohol vagy orvosságok hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősisak és fülvédő használata az elektromos kéziszerszám használatának megfelelően csökkenti a személyes sérülések kockázatát. c) Kerülje el az elektromos kéziszerszám akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszámot kikapcsolták, mielőtt azt az áramforrásra és / vagy akkumulátorra csatlakoztatja, vagy felemeli és szállítja. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Az elektromos kéziszerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részében lévő szerszám vagy csavarkulcs sérüléseket okozhat. e) Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy biztosan álljon és mindig tartsa meg az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni por elszívásához és összegyűjtéséhez szükséges berendezéseket, győződjön meg arról, hogy azokat megfelelően csatlakoztatták és azokat megfelelően használják. Porelszívó használatával csökkenthetőek a por veszélyes hatásai. h) Ne ringassa magát hamis biztonságba és vegye tudomásul az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor is, ha az elektromos szerszámot annak számos használata után már ismeri. A figyeletlen cselekvés másodpercek alatt súlyos sérülésekhez vezethet.

3.4 Az elektromos szerszám alkalmazása

és kezelése a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra kijelölt elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b)Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a csatlakozó aljzatból és/vagy távolítsa el az akkumulátort, mielőtt az elektromos kéziszerszámon beállítási munkákat végezne, tartozékokat cserélne vagy a szerszámot félretenné. Ez az elővigyázatossági intézkedés meggátolja az elektromos kéziszerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) Ápolja gondosan a készüléket és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorultak-e be, nem törtek-e el vagy nem rongálódtak-e meg alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok baleset oka az elektromos kéziszerszám nem kielégítő karbantartására vezethető vissza. f) Tartsa tisztán és élezett állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe ennek során a munkafeltételeket és a kivitelezendő munkát. Az elektromos kéziszerszám eredeti rendeltetésétől eltér ő célokra való alkalmazása veszélyes helyzetekhez vezethet. Tartalomjegyzék

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

h) Tartsa a markolatot és a markolati felületeket szárazon, tisztán, valamint olaj- és zsírmentesen. A csúszós markolatok és markolati felületek gátolják a biztonságos kezelést és az elektromos kéziszerszám ellenőrzését a váratlan helyzetekben.

a) Az elektromos kéziszerszámokat csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

3.6 További biztonsági tudnivalók

– Ez az üzemeltetési útmutató olyan személyek számára készült, akik már rendelkeznek a hasonló gépek kezeléséhez szükséges műszaki alapismeretekkel. Amennyiben semmilyen gyakorlata nincs ilyen gépekkel kapcsolatban, először kérjen segítséget tapasztalt személyektől. – A jelen üzemeltetési útmutatóban tárgyalt előírások be nem tartásából eredő kárért a gyártó nem vállal semmilyen felelősséget. Az információkat a jelen üzemeltetési útmutatóban az alábbi jelöléssel láttuk el: Veszély! A kezelő testi épségét veszélyeztető helyzetre vagy környezeti kárra való figyelmeztetés. Áramütés veszélye! Az elektromosság veszélyezteti a ke- zelőszemélyzet testi épségét. Behúzásveszély! A gép könnyen elkaphatja a kezelő valamelyik testrészét vagy ruházatát. Vigyázat! Anyagi károkra való figyelmeztetés. Megjegyzés: További információ.

4.1 A védőburkolatra vonatkozó biztonsági

utasítások a) Hagyja felszerelve a védőburkolatot. A védőburkolat működőképes és helyesen felszerelt állapotban kell lennie. A laza, megrongálódott vagy nem rendesen működő védőburkolatot meg kell javítani vagy ki kell cserélni. b) Daraboló vágásokhoz használjon mindig fűrészlap-védőburkolatot és feszítő éket. Az olyan daraboló vágásoknál, amelyeknél a fűrészlap a munkadarab teljes vastagságát átfűrészeli, a védőburkolat és egyéb biztonsági berendezések csökkentik a sérülések kockázatát. c) Az olyan munkafolyamatok befejezésével (pl. eresztékezés), amelyeknél a védőburkolat eltávolítása és feszítőék használata szükséges, haladéktalanul rögzítse újra a védőrendszert. A védőburkolat és a feszítőék csökkentik a sérülések kockázatát. d) Az elektromos kéziszerszám bekapcsolása előtt győződjön meg arról, hogy a fűrészlap ne érjen hozzá a védőburkolathoz, a feszítőékhez vagy a munkadarabhoz. Ezen elemek fűrészlappal való véletlen érintkezése veszélyes helyzetet eredményezhet. e) A feszítőéket a jelen kezelési útmutatóban leírtak szerint állítsa be. Az ék nem megfelelő távolsága, helyzete és beállítása oda vezethet, hogy a feszítőék a visszacsapódást nem tudja hatékonyan megakadályozni. f) A feszítőék csak akkor működik, ha az a fűrészelési résben van. Az olyan munkadarabokban végzett vágásoknál, amelyek túl rövidek ahhoz, hogy alkalmazni lehessen a feszítőéket, az hatástalan. Ezen feltételek mellett a feszítőék nem tudja megakadályozni a visszacsapódást. g) Használja a feszítőékhez illő fűrészlapot. A feszítőék megfelel ő hatékonyságához a fűrészlap átmérőjének illeszkednie kell a megfelelő feszítőékhez, a fűrészlap törzslapjának vékonyabbnak kell lennie a feszítőéknél és a fogszélességnek meg kell haladnia a feszítőék vastagságát.

4.2 Fűrészelésre vonatkozó biztonsági

tudnivalók a) VESZÉLY Ujjait és keze ne kerüljön a fűrészlap közelébe, ill. annak működési területére. A szerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség vagy kicsúszás is a fűrészlaphoz vezetheti a kezét és komoly sérülésekhez vezethet. b) A munkadarabot csak a fűrészlap forgásirányával szemben vezesse. A munkadarab fűrészlap forgásirányával megegyező irányba vezetése az asztal felett oda vezethet, hogy a fűrészlap behúzhatja a munkadarabot és a kezét. c) Hosszirányú vágásoknál soha ne használja a gérvágó ütközőt a munkadarab hozzávezetéséhez, és a gérvágó ütközővel való keresztirányú vágásoknál soha ne használja a párhuzamvezetőt a hosszbeállításhoz. A munkadarab párhuzamvezetővel és a gérvágóval egyidőben való vezetése növeli annak a lehetőségét, hogy a fűrészlap beszorul és visszacsapódik. d) A hosszirányú vágásoknál a munkadarabra ható hozzávezető erőt az ütközősínek és a fűrészlap között fejtse ki. Használjon tolófát, ha az ütközősínek és a fűrészlapok között a távolság 150 mm-nél kisebb, és egy tolóblokkot, ha a távolság 50 mm-nél kevesebb. Ilyen "munkasegédeszközök" gondoskodnak arról, hogy a keze biztonságos távolságban legyen a f űrészlaptól. e) Csak a gyártó készülékkel együtt szállított tolófáját használja, vagy egy olyat, amelyet az előírásoknak megfelelően gyártottak. A tolófa gondoskodik elegendő távolságról a kezelő keze és a fűrészlap között. f) Soha ne használjon megrongálódott vagy megfűrészelt tolófát. Egy megrongálódott tolófa eltörhet és ennek következményeként a kezelő keze a fűrészlapba kerüljön. g) Ne dolgozzon "szabadkézzel". Mindig használjon párhuzamos ütközőt vagy gérvágó ütközőt a munkadarab felhelyezéséhez és vezetéséhez. "Szabadkézzel" azt jelenti, hogy a munkadarabot a párhuzamos ütköző vagy gérvágó ütköző helyett kézzel támasztja ki vagy vezeti. A szabadkézzel végzett fűrészelés hibás beállításhoz, beszoruláshoz és visszacsapódáshoz vezet. h) Ne nyúljon egy forgó fűrészlap köré vagy fölé. Egy munkadarab után nyúlás a forgó fűrészlappal való nem kívánt érintkezéshez vezethet.

i) Támassza meg a hosszú és/vagy széles

munkadarabokat hátul és/vagy a fűrészasztal oldalán úgy, hogy az vízszintesen maradjon. Hosszú és/vagy széles munkadarabok hajlamosak arra, hogy lebillenjenek a fűrészlap szélén; ez kontrollvesztéhez, a fűrészlap beszorulásához és visszacsapódáshoz vezethet. j) Vezesse egyenletesen a munkadarabot. Ne hajlítsa el vagy ne forgassa el a munkadarabot. Amennyiben a fűrészlap beszorul, azonnal kapcsolja ki az elektromos kéziszerszámot, húzza ki a hálózati csatlakozót és hárítsa el a beszorulás okát. A fűrészlap munkadarab miatti beszorulása visszacsapódáshoz vagy a motor blokkolásához vezethet. k) Ne távolítsa el a lefűrészelt anyagot, miközben a fű rész működik. A lefűrészelt anyag beszorulhat a fűrészlap és az ütközősínek közé, vagy a védőburkolatba és eltávolításkor behúzhatja a kezelő ujját a fűrészlapba. Kapcsolja ki a fűrészt és várjon, míg a fűrészlap leáll, mielőtt eltávolítaná az anyagot.

I) Használja a hosszirányú vágásokhoz az

olyan munkadarabokon, amelyek 2 mm-nél vékonyabbak, egy kiegészítő párhuzamos ütközőt. A vékony munkadarabok beékelődhetnek a párhuzamos ütköző alatt és visszacsapódáshoz vezethetnek.

4.3 Visszaütés - okok és megfelelő

biztonsági tudnivalók A visszacsapódás a munkadarab hirtelen reakciója egy beakadó, szoruló fűrészlapnak vagy a munkadarabba a fűrészlapra nézve ferde irányban végzett vágásnak következtében, ill, ha a munkadarab egy része beszorul a fűrészlap és a párhuzamos ütköző vagy más szilárd tárgy közé. A legtöbb esetben a egy visszacsapódás során a munkadarab a fűrészlap hátsó részébe akad, a fűrészasztaltól felemelkedik és a kezelő személy irányába csapódik. A visszacsapódás az asztali körfűrész nem megfelelő vagy hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával előfordulása elkerülhető. a) Soha ne álljon a fűrészlap közvetlen vonalába. Mindig azon az oldalon álljon a fűrészlaphoz képest, amelyiken az ütközősín megtalálható. Egy visszacsapódás során a munkadarab nagy sebességgel azon személy irányába csapódhat, aki a fűrészlap előtt és azzal egy vonalban áll. b) Soha ne nyúljon a fűrészlap fölé vagy mögé, hogy a munkadarabot meg tudja húzni vagy támasztani. Ilyenkor véletlenül hozzáérhet a fűrészlaphoz, vagy a visszacsapódáshoz hatására a fűrészlap behúzhatja az ujjait. c) Soha ne tartsa és tolja a munkadarabot, amelyet lefűrészel, a forgó fűrészlap ellen. A lefűrészelendő munkadarab fűrészlap ellen nyomása beszoruláshoz és visszacsapódáshoz vezet. d) Az ütközősínt igazítsa párhuzamosan a fűrészlaphoz. Egy be nem igazított ütközősín a munkadarabot a fűrészlaphoz nyomja és visszacsapódást okoz. e) Rejtett fűrészeléseknél (pl. eresztékelés során) mindig használjon tolófésűt a munkadarab asztalhoz és ütközősínhez vezetéséhez. Egy tolófésűvel a munkadarab visszacsapódáskor jobban ellenőrizhető. f) A nagyméretű lapokat támassza alá annak érdekében, hogy csökkenteni tudja a beszoruló fűrészlap okozta visszacsapódás kockázatát. A nagyméretű lapok saját súlyuktól behajolhatnak. A lapokat mindkét oldalon, úgy a fűrészelési hézag közelében mint a széleinél is, alá kell támasztani. g) Legyen különösen óvatos olyan munkadarabok fűrészelésekor, amelyek elfordultak, összecsomósodtak, vagy megvetemedtek, ill. amelyeken nincs olyan egyenes perem, amelyen egy gérvágó ütközővel vagy egy ütközősín peremén vezethetőek lennének. Egy megvetemedett, csomós vagy elfordult munkadarab nem stabil és a vágási rés hibás beállításához, beszoruláshoz és visszacsapódáshoz vezet. h) Soha ne fűrészeljen több egymásra vagy egymás mögé rakott munkadarabot. A fűrészlap beakadhat egy vagy több részbe és visszacsapódást okozhat.

i) Ha az anyagban álló fűrészt újra akarja

indítani, helyezze a fűrészlapot úgy a vágási hézagba, hogy a fogak ne akadjanak a munkadarabba. Ha a fűrészlap beszorul, az megemelheti a munkadarabot és visszacsapódást okozhat, amikor újra indítja a fűrészt. j) Tartsa tisztán, élezett állapotban és egyenesen a fűrészlapokat. Soha ne használjon megvetemedett, berepedezett vagy letört fogú fűrészlapot. Éles és jól kiegyenesített fűrészlapok a minimumra csökkentik a beszorulást, blokkolást és a visszacsapódást.

4.4 Az asztali körfűrész kezelésére

vonatkozó biztonsági utasítások a) Kapcsolja ki az asztali körfűrészt és húzza azt le a hálózatról, mielőtt eltávolítaná a betétlapot, fűrészlapot cserélne, beállításokat végezne a feszítőéken, a visszacsapódás elleni védelmen vagy a fűrészlap védőburkolatán, valamint minden befejezett fűrészelés után. Az óvintézkedések a balesetek elkerülését szolgálják. b) Soha ne hagyja az asztali körfűrészt ellenőrizetlenül működni. Kapcsolja ki az elektromos kéziszerszámot és ne hagyja ott, mielőtt az teljesen le nem állt volna. Egy ellenőrizetlenül működő fűrész ellenőrizhetetlen veszélyt jelent. c) Az asztali körfűrészt olyan helyen kell felállítani, amely sima és jól megvilágított, ahol Ön biztosan tud állni és meg tudja

4. Különleges biztonsági

tartani az egyensúlyát. A felállítás helyén elég helynek kell lennie ahhoz, hogy a munkadarab mérete jól kezelhető legyen. Rendetlen és megvilágítatlan munkaterületek, valamint egyenetlen és csúszós padló balesetekhez vezethet. d) Rendszeresen távolítsa el a forgácsot és a fűrészport a fűrészasztal alatt és/vagy a porelszívó berendezésről. Az összegyűlt fűrészpor gyúlékony és öngyulladáshoz vezethet. e) Rögzítse az asztali körfűrészt. Egy nem megfelelően rögzített asztali körfűrész elmozdulhat vagy feldőlhet. f) Az asztali körfűrész bekapcsolása előtt távolítsa el a beállító szerszámokat, famaradványokat stb. Elterelés vagy lehetséges beszorulások veszélyesek lehetnek. g) Mindig megfelelő méretű fűrésztárcsát használjon, amely illeszkedik a rögzítő furat alakjához (pl. csillag alakú vagy kerek). Azok a fűrésztárcsák, amelyek nem illeszkednek a körfűrész szerelőelemeihez, nem futnak körkörösen és a vágási biztonság megszűnését okozhatják. h) Soha ne használjon sérült vagy nem megfelelő fűrészlap-szerelő eszközöket, mint peremeket, alátéteket, csavarokat vagy anyákat. A fűrészlap-szerelő eszközöket kifejezetten az Ön fűrészéhez tervezték, az üzembiztonság és az optimális teljesítmény érdekében.

i) Soha ne álljon az asztali körfűrészre és ne

használja azt fellépőként. Komoly sérülések lehetnek a következényei annak, az az elektromos szerszám feld ől vagy ha véletlenül hozzáérne a fűrészlaphoz. j) Győződjön meg arról, hogy a fűrészlapot a megfelelő forgásirányba szerelték-e fel. Az asztali körfűrésszel együtt ne használjon csiszolótárcsát vagy drótkefét. A fűrészlap szakszerűtlen felszerelése vagy nem a javasolt tartozékok használata komoly sérülésekhez vezethet.

4.5 További biztonsági tudnivalók

Tartsa be az egyes fejezetekben található különleges biztonsági előírásokat. Tartsa be a adott esetben körfűrészek használatára vonatkozó, jogszabályokban lefektetett irányelveket vagy balesetvédelmi előírásokat. Általános veszélyhelyzet! Vegye figyelembe a környezeti behatásokat. Ha hosszú munkadarabot kell megmunkálnia, használjon megfelelő szerkezetet a munkadarab alátámasztásához. A fűrészt csak olyan személy kapcsolhatja be és használhatja, aki ismeri a körfűrészeket, és mindig tudatában van annak, hogy milyen veszélyekkel jár a gép használata. 18 éven aluliak csak a szakoktatás keretében és kizárólag a képzést irányító szakember felügyelete mellett használhatják ezt a szerszámot. Ne engedjen idegent, főleg gyereket a veszélyes területre. Gondoskodjon arról, hogy idegen személy üzem közben ne érhessen hozzá a készülékhez vagy a hálózati tápvezetékhez. Kerülje el a fűrészfog csúcsainak túlhevülését. Kerülje műanyagok fűrészelésekor a műanyag olvadását. Áramütés veszélye! Óvja a szerszámot az esőtől. Ne üzemeltesse ezt a szerszámot nedves vagy vizes környezetben. Amikor a szerszámmal dolgozik, ügyeljen arra, hogy ne érjen hozzá földelt berendezéshez (pl. fűtőtest, cs ővezeték, tűzhely, hűtőszekrény). A hálózati tápvezetéket csak rendeltetésének megfelelően szabad használni. A mozgó alkatrészek balesetveszélyesek – megsérthetik, ill. becsíphetik valamelyik testrészét! Soha ne helyezze üzembe a gépet felszerelt biztonsági berendezések nélkül. Mindig tartson megfelelő távolságot a fűrészlaphoz. Adott esetben használjon megfelelő adagoló segédeszközt. Üzem közben tartson elegendő távolságot a hajtott gépegységekhez. Várja meg, amíg leáll a fűrészlap, mielőtt a munkaterületről eltávolítaná a kisebb munkadarab-szelvényeket, famaradványokat, stb. Ne fékezze oldalirányú nyomással a kifutó fűrészlapot. A karbantartás megkezdése előtt győződjön meg arról, hogy a készüléket kihúzták a villamos hálózatból. Mielőtt bekapcsolná a gépet (pl. a karbantartási munkák befejezése után), ellenőrizze, hogy nem maradt-e benne valamilyen szerszám vagy rögzítetlen alkatrész. Akkor is megvághatja magát, ha a vágószerszám nyugalomban van! Használjon védőkesztyűt a vágószerszámok cseréjekor. Tárolja úgy a fűrészlapokat, hogy senki se sérülhessen meg. A munkadarabok visszacsapódás balesetveszélyes! Csak megfelelően beállított feszítőékkel dolgozzon. Vigyázzon, hogy ne szoruljon meg a munkadarab. Ügyeljen arra, hogy a munkadarab anyagának megfelelő fűrészlappal dolgozzon. Vékony vagy kis falvastagságú munkadarabot csak finom fogazású fűrészlappal szabad megmunkálni. Mindig éles fűrészlappal dolgozzon. Kétes esetben ellenőrizze, hogy nincs-e idegen anyag (például szög vagy csavar) a munkadarabban. Csak olyan méretű munkadarabot fűrészeljen, amelyet munka közben még biztonságosan meg tud tartani. Behúzásveszély! Vigyázzon, hogy üzemelés közben a forgó gépelemek nehogy becsípjék és behúzzák valamelyik testrészét vagy ruhadarabját (ne hordjon nyakkendőt, se kesztyűt, ne viseljen bő ujjú ruhadarabot; hosszú haj esetén feltétlenül használjon hajhálót). Soha ne fűrészeljen olyan munkadarabot, amelyre – kötelet, –zsinórt, –szalagot, –kábelt vagy – huzalt szereltek, ill. ha az ilyen anyagot tartalmaz. A hiányos személyi védőfelszerelés balesetveszélyes! Viseljen zajtompító fülvédőt. Viseljen védőszemüveget. Viseljen porvédő maszkot. Viseljen megfelelő munkaruhát. Ha a szabadban dolgozik, ajánlatos csúszásmentes munkacipőt viselni. A fűrészpor veszélyes! Bizonyos fafajták (pl. tölgy, bükk és kőris) pora a tüdőbe jutva rákot okozhat. Mindig használjon elszívóberendezést. Az elszívó berendezésnek teljesítenie kell a 8.1 fejezetben megadott értékeket. A porterhelés csökkentése: A géppel való munkavégzés során keletkező részecskék rákkeltő, allergiás reakciót kiváltó, légúti megbetegedéseket, születési hibákat vagy egyéb reprodukciós károsodásokat okozó anyagokat tartalmazhatnak. Néhány példa az ilyen anyagokra: ólom (ólomtartalmú réteg), fakezelés kiegészítő anyagai (kromát, favédő anyagok), egyes fafajták (mint tölgy- vagy bükkfa por). A kockázat függ attól, hogy a felhasználó vagy a közelben tartozkodó személyek mennyi ideig vannak ezen terhelésnek kitéve. FIgyeljen arra, hogy ne kerüljön a testébe a részecske. Ezen anyagok okozta terhelés csökkentése érdekében: gondoskodjon a munkavégzés területének jó szellőzéséről és viseljen megfelelő védőfelszerelést, mint pl. olyan álarcot, amely képes a mikroszkópikus részecskék kiszűrésére. Vegye figyelembe az anyagra, személyzetre, felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használja a készülékkel együtt szállított porfelfogó berendezést és megfelelő porelszívó készüléket. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Csökkentse a porleterhelést a következők szerint: – ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt , – használjon elszívó berendezést és/vagy légtisztító berendezést, –szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. – Szívja le vagy mossa ki a védőfelszerelést. Ne fújja azt le, ne porolja ki vagy ne kefélje le. A nem rendeltetésszerű használatnak, a gépen eszközölt bárminemű szerkezeti módosításnak vagy a gyártó által nem ellenőrzött és nem engedélyezett tartozékok használatának beláthatatlan következményei lehetnek! A fűrészt pontosan a jelen útmutatóban leírtaknak megfelelően kell összeszerelni.

Csak a gyártó által engedélyezett alkatrészt használjon. Ez különösen vonatkozik az alábbi alkatrészekre: –Fűrészlapok (a rendelési számokat lásd a 13. Tartozékok c. fejezetben); – Biztonsági berendezések. Ne eszközöljön semmiféle módosítást az alkatrészeken. A szerszám meghibásodásából eredő veszélyek! Mindig gondosan ápolja a szerszámot és annak tartozékait. Tartsa be a karbantartási előírásokat. Használat előtt mindig ellenőrizze a készüléket esetleges sérülésekre tekintettel: a további használat előtt a biztonsági berendezések, a védőberendezések, ill. a már előzetesen enyhén megrongálódott alkatrészek műszaki állapotát és előírásszerű működését ellenőrizni kell. Ellenőrizze, hogy megbízhatóan működnek-e és nem szorulnak-e a mozgó alkatrészek. A szerszám valamennyi alkatrészét helyesen kell felszerelni és azoknak minden feltételt teljesíteniük kell annak érdekében, hogy a készülék zavartalan üzemelését biztosítani lehessen. A megrongálódott védőberendezéseket vagy alkatrészeket szakszerűen meg kell javíttatni, vagy ki kell cseréltetni az erre hivatott szakműhelyben. A meghibásodott kapcsolót azMAGYARhu

ügyfélszolgálat műhelyében kell kicseréltetni. Ne használja a szerszámot, ha azt nem lehet be- és kikapcsolni az erre rendszeresített kapcsolóval. Veszélyes zajterhelés! Viseljen zajtompító fülvédőt. Ügyeljen arra, hogy a feszítőék ne legyen meggörbülve. Az elgörbült feszítőék a munkadarabot oldalról nekinyomja a fűrészlapnak. Ez zajt okoz. Útban lévő munkadarabok vagy munkadarab részek által előidézett veszély! Ha blokkolás lép fel:

1. kapcsolja ki a gépet,

2. húzza ki a hálózati csatlakozódugót,

3. viseljen kesztyűt,

4. szüntesse meg az akadályt megfelelő

szerszám segítségével.

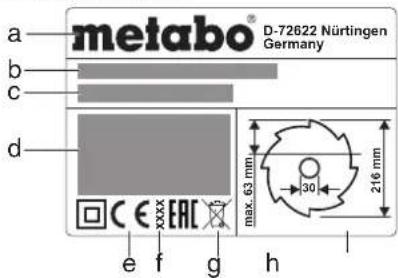

4.6 Szimbólumok a típustáblán

Adatok a típustáblán: aGyártó b Sorozatszám c A készülék megnevezése d Motoradatok(lásd még „Műszaki adatok”) e Ez a berendezés kielégíti az EU-nak a megfelelőségi nyilatkozat szerinti irányelveit fGyártási év g Ártalmatlanítási szimbólum – az elhasználódott gépet a gyártó visszaveszi h Engedélyezett fűrészlapok méretei Biztonsági jelölés Veszély! A következő figyelmeztetések figyelmen kívül hagyása súlyos sérülésekhez vagy dologi károkhoz vezethet. Olvassa el az üzemeltetési útmutatót. Ne nyúljon a mozgó fűrészlapba. Hordjon védőszemüveget és viseljen hallásvédő felszerelést. Ne üzemeltesse a szerszámot nedves vagy vizes környezetben.

4.7 Biztonsági berendezések

Feszítőék A (5) feszítőék megakadályozza, hogy a felfelé mozgó fogak elkapják a munkadarabot, amely ilyenkor hozzácsapódhat a kezelőhöz. Mindig szerelje fel a feszítőéket, amikor a géppel dolgozik. Forgácsfogó burkolat A (7) forgácsfogó burkolat véd a fűrészlap véletlenül érintésétől és a szétrepülő forgácstól. Mindig szerelje fel a forgácsfogó burkolatot, amikor a géppel dolgozik. Tolófa A tolófa (13) a kéz meghosszabbításaként szolgál a munkadarab f űrészlap melletti elvezetéséhez és véd a fűrészlap véletlen megérintése ellen. A tolófát akkor kell használni, amikor a fűrészlap és a párhuzamos ütköző közötti távolság kisebb, mint 120 mm. A tolófát 20° … 30° -os szögben kell tartani a fűrészasztal felületéhez képest. A használaton kívüli tolófát a géppel együtt kell tárolni. Amennyiben a tolófa megsérült, azt ki kell cserélni. Lásd a 2. oldalon. 1 Párhuzamos ütköző helye 2 Asztalhosszabbító 3 Harántütköző 4 Asztalbetét 5Feszítőék 6Rögzítőkar az forgácsfogó burkolat rögzítéséhez 7 Forgácsfogó burkolat 8Rögzítő markolat a harántütköző rögzítéséhez 9Asztalszélesítő 10 Rögzítőkar asztalszélesítéshez 11 Párhuzamos ütköző 12 Rögzítőkar a párhuzamos ütköző rögzítéséhez 13 Tolófa 14 Tolófa tároló 15 Bekapcsoló gomb 16 Kikapcsoló gomb 17 Hajtókar a forgácsvastagság beállításához 18 Kézikerék a dőlésszög állításához 19 Rögzítőkar a dőlésszög reteszeléséhez 20 Dőléskorlátozó ütköző 21 Beállítható láb a talaj egyenetlenségeinek kiegyenlítéséhez (a TS 216 Floor-nál) * 22 Elszívótömlő-tartó 23 Elszívótömlő 24 Beállító csavar (a párhuzamos ütköző rögzítése) 25 Elszívócsonkok a forgácsfogó burkolaton 26 Forgácsfogó burkolat helye 27 Elszívóadapter 28 Harántütköző tároló 29 Villáskulcs 30 Az alváz lábazata / markolata (csak a TS 216- nál / a TS 216 Floor utólag nem felszerelhető)

• kiviteltől függő / modelltől függő Gondoskodjon arról, hogy biztosan álljon és mindig tartsa meg az egyensúlyát. Felállítás gépállvány nélkül:

1. Emelje ki a fűrészt két személlyel a

űrészt stabil asztalra vagy munkapadra.

3. Rögzítse csavarral a fűrészt asztalra vagy

4. A talaj egyenetlenségeit a beállítható lábbal

(21) kiegyenlíteni: Lazítsa meg a csavart, állítsa be a beállítható lábat, húzza meg újra erősen a csavart. Felállítás gépállvány nélkül:

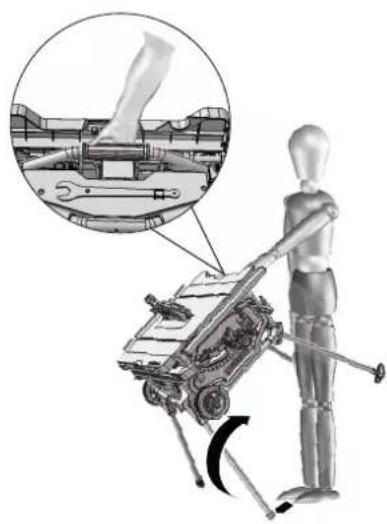

1. Emelje ki a fűrészt két személlyel a

2. Állítsa a gépet a padlóra.

3. A fogantyúkkal emelje fel és állítsa élére a

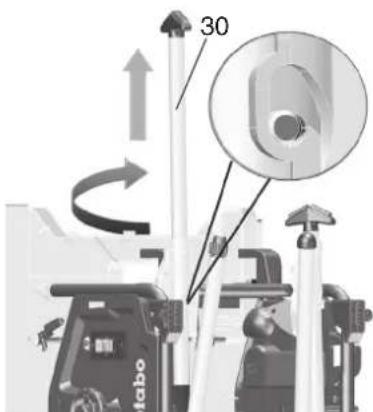

4. Húzza ki, fordítsa el és hagyja bekattanni a

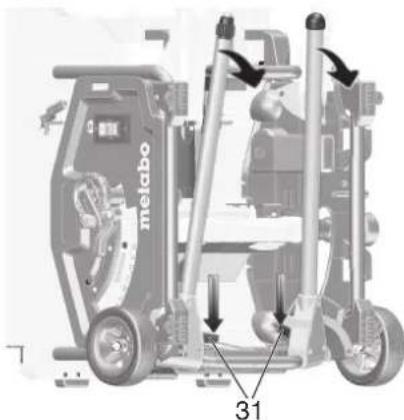

5. Hajtsa ki a két alsó asztallábat. Ehhez nyomja

le a két piros billenőkart (31) (ez lábbal vagy kézzel lehetséges) és hajtsa le az asztallábakat.

6. Billentse kissé hátra a gépet és nyomja lefelé

mindkét asztallábat. A piros billenőkaroknak (31) be kell kattanniuk.

7. Hajtsa ki a két felső asztallábat. Ehhez tolja

jobbra a piros billenőkarokat (32) és hajtsa le az asztallábakat. A piros billenőkaroknak be kell kattanniuk.

8. Fogja át a fűrészt a felső keretállvány

közepénél. Húzza fel és állítsa lábra a fűrészt. (Lábával tartson ellene az állítható lábnak, hogy az felállítás közben ne csúszhasson el). D-72622 Nürtingen Germany xxxx

9. Az állítható lábbal (33) egyenlítse ki a padló

egyenetlenségeit. Megjegyzés: Az első bekapcsolásnál gumiforgácsok repülhetnek ki a készülékből. Ez a gyártásból adódik és ártalmatlan.

A feszítőék beállítása (szükség esetén) Megjegyzés: A feszítőéket (5) kiszállításkor már megfelelően beállították. A beállítás az üzembe helyezés során csak akkor szükséges, ha a feszítőék szállítás közben elállítódott.

1. Vigye a fűrészlapot felső véghelyzetébe a

2. Dugja a villáskulcsot (28) az asztalbetét (4)

nyilásába, emelje azt meg és vegye ki.

3. Oldja a rögzítőkart (34) (forgassa az

óramutató járásával ellentétes irányba!).

4. Húzza fel ütközésig a feszítőéket (5) az alsó

szállítási helyzetből.

5. A feszítőék beállításának ellenőrzése:

–A fűrészlap külső pereme és a feszítőék közötti távolság legalább 3-8mm kell legyen. –A feszítőéknek egy síkban kell állnia a fűrészlappal. Veszély! A feszítőék biztonsági berendezésnek számít és azt a veszélytelen üzemelés érdekében szabályszerűen fel kell szerelni.

6. Húzza meg a rögzítőkart (34) (forgassa az

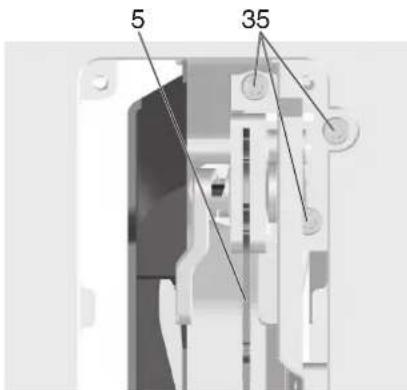

óramutató járásával egyező irányba!). Oldalirányú beállítás (szükség esetén): a feszítőéknek (5) és a fűrészlapnak pontosan egy síkban kell lenniük.

7. Oldja meg a három imbuszcsavart (35).

8. Állítsa a feszítőéket (5) a fűrészlappal egy

9. Húzza meg újra a három imbuszcsavart (35).

10.Helyezze be újra és nyomja be az asztalbetétet (4). A forgácsfogó burkolat szerelése

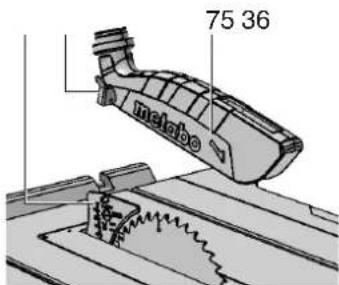

1. Vigye a fűrészlapot felső véghelyzetébe a

2. Szerelje fel a forgácsfogó burkolatot (7) a

feszítőéken (5) levő felfogatásra.

3. Szorítsa meg a forgácsfogó burkolatot a

rögzítőkarral (36). Az asztalbetét magassági beállítása (szükség esetén) Az asztalbetétet (4) akkor állították be megfelelően, ha annak felülete 0 - 0,7 mm az asztal felülete alatt található. A magasságbeállításhoz el kell forgatni a 4 csavart az asztalbetét (4) sarkain.

7.2 Hálózati csatlakozás

Veszély! Villamos feszültség Csak száraz környezetben üzemeltesse a gépet. Csak olyan áramforrásról üzemeltesse a gépet, amely kielégíti az alábbi követelményeket (lásd a „Műszaki adatok” c. részt is): – A csatlakozó aljzatokat szakszerűen kell szerelni, földelni és bevizsgálni; – A hálózati feszültségnek és a frekven- ciának meg kell felelnie a gép típus- tábláján feltüntetett adatoknak; – A berendezést 30 mA hibaáramra mé- retezett érintésvédelmi kapcsolóval (RVD) kell biztosítani; Megjegyzés: Ha kétségei lennének, hogy megfelel-e a házi csatlakozási pont ezeknek a követelményeknek, kérjen felvilágosítást az illetékes energiaellátótól vagy egy villamos szakembertől. A hálózati tápvezetéket úgy kell lefektetni, hogy az ne zavarja a munkát és ne sérülhessen meg. Védje a hálózati tápvezetéket a magas hőmérséklet és az agresszív folyadékok behatása ellen és ne fektesse le éles perem közelében. Hosszabbító kábelként kizárólag elegendő keresztmetszetű gumiszigetelésű kábelt használjon. Csak szabadtéri alkalmazásra engedélyezett hosszabbító kábeleket használjon. Soha ne a tápvezetéknél fogva húzza ki a hálózati csatlakozót a csatlakozó aljzatból. Kerülje a váratlan elindulást: győződjön meg arról, hogy a hálózati csatlakozó aljzatba való csatlakoztatásakor a be-/ kikapcsoló gombot kikapcsolta. Balesetveszély! Egyszerre mindig csak egy személy kezelheti a fűrészt. További személyek csak akkor tartózkodhatnak a fűrész mellett, ha be kell vezetni a gépbe vagy le kell venni a gépről a munkadarabot. A munka megkezdése előtt mindig ellenő riz- ze az alábbi alkatrészek műszaki állapotát: – hálózati tápvezeték és hálózati csatlako- zó; –be-/kikapcsoló –feszítőék – forgácsfogó burkolat –megvezető segédeszközök (tolófa, toló- tuskó és markolat). Viseljen személyi védőfelszerelést: –porvédő maszkot, –zajtompító fülvédőt, –védőszemüveget. Fűrészeléskor vegye fel az előírt munkahely- zet: –elöl, a kezelő oldalán; –a fűrésszel szemben; –a fűrészlap síkjától balra; – ha két személy dolgozik a gépen, a máso- dik személynek a fűrésztől elegendő tá- volságban kell tartózkodnia. Az adott feladattól függően használja a meg- felelő tartozékot: –megfelelő munkadarab-alátámasztást - ha a munkadarab a szétvágás után leesne az asztalról; – forgácselszívó berendezést. Ügyeljen arra, hogy ne kövesse el a tipikus kezelési hibákat: – Ne fékezze le oldalirányú nyomással fű- részlapot. Visszacsapódás veszélye áll fenn. –Fűrészelés közben nyomja rá a munkada- rabot az asztalra és ügyeljen arra, hogy a munkadarab ne ékelődjön be. Vissza- csapódás veszélye áll fenn. –Soha ne fűrészeljen egyszerre több mun- kadarabot - több egyedi darabból álló nyalábot sem. Balesetveszély áll fenn, ha a fűrészlap az egyes darabokat ellenőriz- hetetlenül befoghatja. Behúzásveszély! Soha ne fűrészeljen olyan munkadarabot,

8. A gép kezeléseMAGYARhu

amelyen kötél, zsinór, szalag, kábel vagy drót található, ill. amely ilyen anyagot tartalmaz.

8.1 Forgácselszívó berendezés /

univerzális elszívó Veszély! Egyes faporfajták (pl. tölgyfa, bükkfa és kőrisfa pora) belégzéskor rákkeltő lehet. Zárt helyiségekben kizárólag megfelelő forgácselszívó berendezéssel dolgozzon. Az elszívó berendezésnek meg kell felelnie az alábbi követelményeket: – meg kell felelnie az elszívócsonk átmérő- jének (forgácsfogó burkolat 38 mm; for- gácsdoboz 35/44 mm); – levegő mennyisége 460 m

/h; – vákum a fűrész elszívócsonkján 530 Pa; – a levegő sebessége a fűrész elszívócsonkján 20 m/s. A forgácselszívás csatlakozócsonkjai a fűrészgép védőburkolatán, ill. a forgácsfogó burkolaton helyezkednek el. A további adatokat a forgácselszívó berendezés kezelési útmutatójában találja!

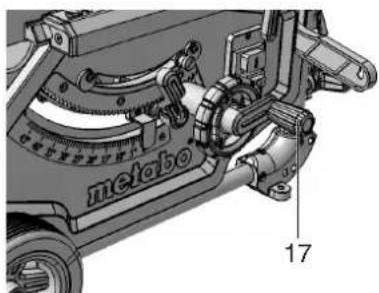

8.2 Forgácsvastagság beszabályozása

Veszély! A mozgó fűrészlap az állítási tartományon belül könnyen bekaphatja a kezelő valamelyik testrészét, ill. az ott elhelyezett tárgyakat! A forgácsvastagságot csak olyankor állítsa be, amikor a fűrészlap nyugalomban van. A forgácsvastagságot a munkadarab vastagságától függően kell beszabályozni: A forgácsfogó burkolat alsó mellső élének fel kell feküdnie a munkadarabon. A vágásmagasságot a (17) kézikerékkel lehet beállítani. Megjegyzés: Az esetleges rés vágásmagasságon való kiegyenlítéséhez a fűrészlapot mindig alulról vigye a kívánt helyzetbe.

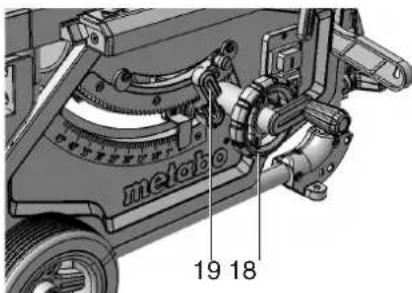

8.3 Fűrészlapdőlés beszabályozása

Veszély! A mozgó fűrészlap bekaphatja a kezelő valamelyik testrészét, és a beállítási területen lévő tárgyakat vagy a berendezés elemeit! A fűrészlap dőlésszögét csak olyankor állítsa be, amikor a fűrészlap nyugalomban van! A fűrészlap dőlése -1,5° és 46,5° között állítható be.

1. Oldja a rögzítőkart (19).

2. A kívánt fűrészlapdőlést a kézikerék (18)

elforgatásával beállítani.

3. A beállított dőlésszöget a rögzítőkar (19)

rögzítésével reteszelni (az óramutató járásával megegyező irányban elforgatni). A visszavágások beállítása A dőlésszög beállítási tartományát 0°-nál és 45°- nál ütközők határolják. Különleges sarokvágásokhoz (visszavágás) a dőlésszög mindkét irányban 1,5°-kal megnövelhető. A dőléskorlátozó ütközőt (20) kihúzni és a jobb oldali excentertárcsára tenni = a fűrészlap dőlésszöge –1,5° és 45° között beállítható. A dőléskorlátozó ütközőt (20) kihúzni és a bal oldali excentertárcsára tenni = a fűrészlap dőlésszöge 0° és 46,5° között beállítható. Be-/kikapcsoló bekapcsolás = nyomja meg 1–2 másodpercre a felső kapcsolót (15). kikapcsolás = nyomja meg az alsó kapcsolót (16).

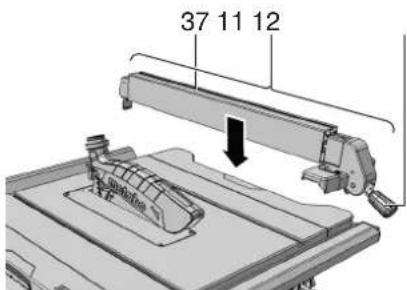

8.4 A párhuzamos ütköző beállítása

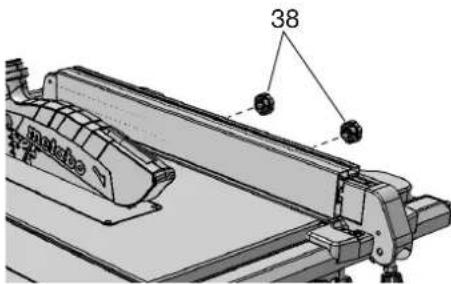

Ennek felszerelése a fűrész frontoldalán történik. – Helyezze fel a fűrészlaptól jobbra a párhuzamos ütközőt (11). A nagyítóban levő jelölés a párhuzamos ütköző és a fűrészlap közötti beállított távolságot mutatja a skálán. – Oldja a párhuzamos ütköző rögzítőkarját (12) és tolja el a párhuzamos ütközőt, amíg a nagyítóban levő jelölés a fűrészlaptól mért kívánt távolságot nem mutatja. Ehhez nyomja lefelé a rögzítőkart (12). –A ütközőprofilnak (37) a fűrészelésnél párhuzamos ütközővel párhuzamosan kell állnia a fűrészlaphoz és azt a rögzít őkarral (12) reteszelni kell. Ehhez nyomja lefelé a rögzítőkart (12). – Recés anyák (38) az ütközőprofil rögzítéséhez. Az ütközőprofil a két recés anya (38) oldása után levehető és áthelyezhető: Alacsony ütközőél: – lapos munkadarabok megmunkálásához; –ha a fűrészlapot megdöntötték. Magas ütközőél: – magas munkadarabok megmunkálásához.

8.5 A párhuzamos ütközőn levő mutató

1. Állítsa be a párhuzamos ütközőt a

2. Oldja a párhuzamos ütköző mutatójának

3. Állítsa a mutatót a párhuzamos ütközőre és a

vonalzó „0“ értékére.

4. Húzza meg újra a párhuzamos ütköző

mutatójának csavarját Megjegyzés: A munkadarab párhuzamos ütközővel való fűrészelés közbeni beakadásának elkerülése érdekében: tolja egészen jobbra a párhuzamos ütközőt, majd állítsa be a kívánt vágásszélességre. Megjegyzés: A párhuzamos ütköző beállítása (szükség esetén): Annak érdekében, hogy a munkadarab ne akadjon be a párhuzamvezető és a fűrészlap közé, a párhuzamvezetőnek párhuzamosan kell állnia a fűrészlappal, ill. hátrafelé max. 0,3 mm nyitással szabad beállítani. A beállításhoz oldja a 2 csavart a párhuzamos ütköző felső oldalán, majd húzza meg azokat ismét. Megjegyzés: A párhuzamos ütköző szorító erejének beállítása (szükség szerint): Amennyiben a hátsó rögzítő elem hamarabb vagy késő bb rögzítene, azt az anya (24) elforgatásával be lehet állítani. Az anyát (24) meglazítani, hogy a hátsó rögzítő később rögzítsen. Az anyát (24) meghúzni, hogy a hátsó rögzítő hamarabb rögzítsen.

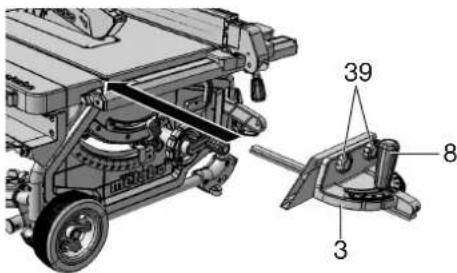

8.6 A harántütköző beállítása

A harántütközőt (3) elölről kell bedugni a fűrészasztal hornyába. Szögvágáshoz a harántütköző mindkét oldalra 60°-ban elállítható.

A 45°-os és 90°-os szögvágáshoz megfelelő ütközők állnak rendelkezésre. A szög beállítása: a rögzítőfogantyút (8) az óramutató járásával szemben forgatva kell oldani. Sérülésveszély! A rögzítőfogantyúnak a harántütközős fűrészelésnél meghúzva kell lennie. Az előtétprofil a recézett anyák (39) oldásával eltolható vagy levehető.

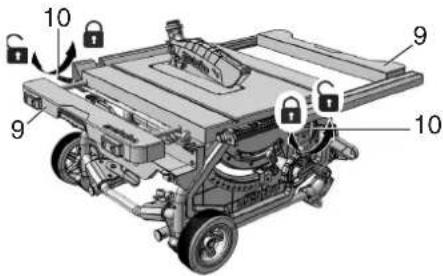

8.7 Az asztalszélesítő beállítása

Az asztalszélesítő (9) bővíti a felfekvő felületet, így nagyobb munkadarabok is biztonsággal megtarthatók. Az asztalszélesítés (9) beállításához oldani kell a rögzítőkart (10). (A bal oldali asztalszélesítés átállításához nyomja le a hátsó rögzítőkart. A bal oldali asztalszélesítés átállításához nyomja le az első rögzítőkart.) Sérülésveszély! A rögzítőfogantyút a harántütközős fűrészelésnél meg kell húzni. A beosztásos vonalzó leolvasása a párhuzamos ütközővel végzett munka közben Az, hogy melyik vonalzón kell leolvasni a vágásszélességet, attól függ, hogy szerelték fel az ütközőprofilt a párhuzamos ütközőre: – Magas ütközőél = vonalzó fekete írással, fehér alapon. –Alacsony ütközőél = vonalzó fehér írással, fekete alapon. Kis vágásszélességnél nem kell kihúzni az asztalszélesítést. A vágásszélességet a mindenkori jobb oldali vonalzón, a párhuzamos ütköző mutatóján kell leolvasni: – magas ütközőél: 0 – 25 cm közötti vágásszélesség lehetséges. –alacsony ütközőél: 0 – 18,5 cm közötti vágásszélesség lehetséges. Nagyobb munkadarabok fűrészeléséhez ki kell húzni az asztalszélesítést (9).

1. Tolja el a párhuzamos ütköz

őt a skála véghelyzetébe.

2. Húzza ki az asztalszélesítőt és állítsa be a

párhuzamos ütközőt a kívánt távolságra. A vágásszélességet a mindenkori bal oldali vonalzó mutatóján kell leolvasni.

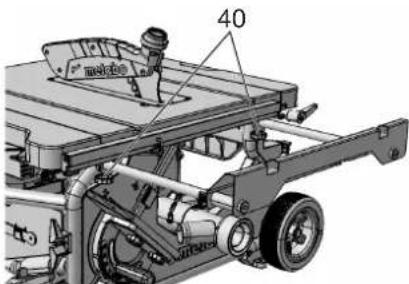

8.8 Az asztalhosszabbító beállítása

Az asztalhosszabbító (2) megnöveli a felfekvő felületet, így nagyobb munkadarabok is biztonsággal megtarthatók.

1. Az asztalhosszabbító kihúzásához mindkét

recés csavart (40) oldani kell.

2. Húzza ki az asztalhosszabbítót és állítsa be a

3. Húzza meg ismét a két recés csavart.

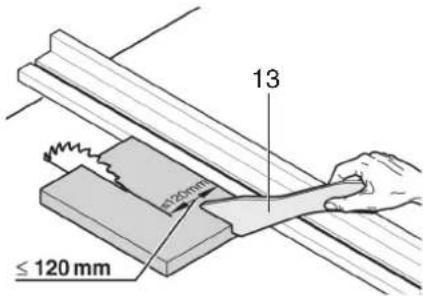

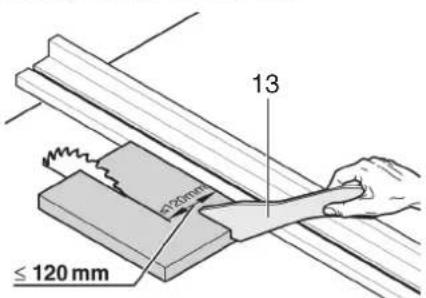

Veszély! A tolófát akkor kell használni, amikor a fűrészlap és a párhuzamos ütköző közötti távolság kisebb, mint 120 mm. Egyenes vágás

1. Állítsa be és reteszelje a dőlésszöget.

2. Állítsa be a vágásvastagságot. A forgácsfogó

burkolatnak elöl teljesen fel kell feküdnie a munkadarabon.

3. Hajlított fűrészlap esetén a párhuzamvezetőt a

fűrészlaptól balra felhelyezni és beállítani.

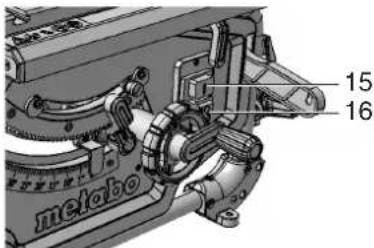

4. Indítsa el a fűrészt.

5. A munkadarabot egyenletesen tolja hátrafelé

és egy menetben fűrészelje át.

6. Mindig kapcsolja ki a fűrészgépet, ha nem

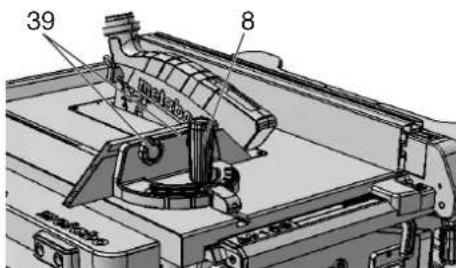

folytatja azonnal a munkát. Szögvágás

1. A harántütközőt (3) elölről kell bedugni a

fűrészasztal hornyába.

2. A kívánt szöget a rögzítőfogantyú (8) oldása

után állítsa be a harántütközőn és újra húzza meg a rögzítőfogantyút.

3. Az előtétprofil és a fűrészlap közötti

oldaltávolság beállítása: Oldja a recézett anyákat (39) és tolja el az előtétprofilt. Szorítsa meg a recés anyákat (39).

4. A munkadarabot nyomja neki a

5. A munkadarabot a harántütköző előtolásával

6. Mindig kapcsolja ki a gépet, ha nem folytatja

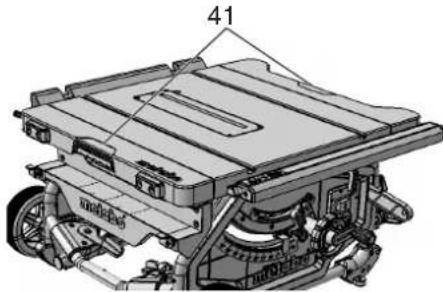

azonnal a munkát. Veszély! Minden szállítás előtt: Kapcsolja ki a gépet. Várja meg, amíg leáll a fűrészlap. Húzza ki a hálózati dugaszcsatlakozót. A kiegészítő elemeket (forgácsfogó burkolat, forgácselszívó) szerelje le. A forgácsfogó burkolatot a fűrészasztalon őrizze meg. A feszítőéket szállítási pozícióba kell állítani. Az

7.1 fejezetben leírtaknak megfelelően kell

eljárni, de a feszítőéket (5) ütközésig le kell tolni (szállítási pozíció). Teljesen tekerje le a fűrészlapot. A fűrészlap dőlésszögét állítsa be 0°-ra és reteszelje a rögzítőkarral. A hálózati kábelt tekerje fel annak tartójára. Csak gépállvánnyal ellátott gép esetén: A keretállványnál fogva emelje fel és hajtsa hátra a gépet. Állítsa élére a gépet és hajtsa be a felső lábait. A piros billenőkaroknak ismét be kell kattanniuk. Hajtsa hátra a gépet és hajtsa be a hátsó lábakat. A piros billenőkaroknak ismét be kell kattanniuk. Tolja be a fogantyúkat és állítsa le a gépet. Becsípődés veszélye Mindkét asztalszélesítőt teljesen betolni és a rögzítőkarokkal reteszelni. A készülék szállításához használja az oldalsó fogantyúkat (41) az asztalon. Vigyázat! Ne szállítsa a gépet a védőberendezéseknél, kihúzott / nem reteszelt az asztalszélesítőnél vagy a kezelőelemeknél fogva! Vigyázat! Mindig két emberrel szállítsa a készüléket (súly)! Mobil szállítás: Húzza ki, fordítsa el és hagyja bekattanni a fogantyút. A fű részt a fogantyúnál fogva húzza vagy tolja. Lehetőség szerint az eredeti csomagolásban adja fel a gépet. Veszély! Minden karbantartási és tisztítási munka megkezdése előtt: 1.Kapcsolja ki a gépet. 2.Várja meg, amíg teljesen leáll a fűrész. 3.Húzza ki a hálózati csatlakozót. – A karbantartási és tisztítási munkák befejeztével ismét be kell kapcsolni valamennyi biztonsági berendezést és ellenőrizni kell azok helyes működését. – A megsérült alkatrész helyett csak eredeti alkatrészt építsen be - ez különösen fontos akkor, ha valamilyen biztonsági berendezésről van szó -, mert a gyártó által nem ellenőrzött és nem engedélyezett alkatrészek alkalmazásának beláthatatlan következményei lehetnek.

10. Karbantartás és ápolás

– A jelen fejezetben nem említett karbantartási vagy javítási munkákat csak szakember végezheti el. Veszély! Ha sérült asztalbetéttel dolgozik, fennáll annak a veszélye, hogy a kisebb méretű tárgyak megszorulnak az asztalbetét és a fűrészlap között és leblokkolják a fűrészlapot. Azonnal cserélje ki a sérült asztalbetétet!

Veszély! Röviddel a fűrészelés után a fűrészlap még nagyon forró – könnyen megégetheti magát! Várja meg, amíg kihűl a fűrészlap. Soha ne tisztítsa a fűrészlapot gyúlékony folyadékkal. Akkor is megvághatja magát, ha nem forog a fűrészlap. Mindig viseljen kesztyűt, amikor fűrészlapot cserél. Az újbóli összeszerelésnél feltétlenül ügyeljen a fűrészlap helyes forgásirányára!

1. Vigye a fűrészlapot felső véghelyzetébe a

2. Vegye le a forgácsfogó burkolatot (7).

3. Dugja a villáskulcsot (28) az asztalbetét (4)

nyilásába, emelje azt meg és vegye ki.

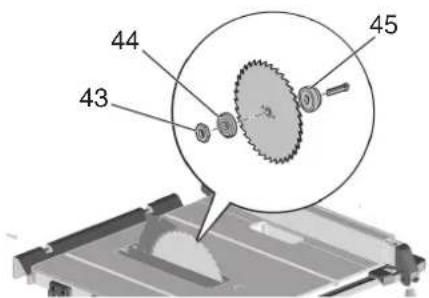

4. A fűrészlap rögzítőanyáját (43) franciakulccsal

(29) elforgatni és ezzel egyidejűleg a fűrészlap-reteszelés karját (42) felfelé húzni, amíg az bekattan.

5. Tartsa meg a kart (42) és csavarja fel a

rögzítőanyát (43) az óramutató járásával egyező irányban.

6. Vegye le a rögzíítőanyát (43), a külső

fűrészlap-karimát (44) és a fűrészlapot a fűrészlaptengelyről.

7. Tisztítsa meg a és fű

részlapperemek (44) és a fűrészlap (45) rögzítő felületeit. Veszély! Ne használjon olyan tisztítószert (pl. a gyantamaradványok eltávolítására), amely megtámadhatja a könnyűfémből készült alkatrészeket; ez befolyásolhatja a fűrész szerkezeti szilárdságát.

8. Tolja fel a belső fűrészlapperemet (45) a

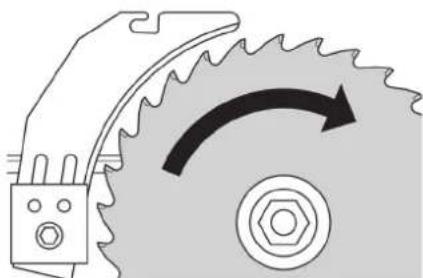

9. Szerelje az új fűrészlapot (ügyeljen a

forgásirányra!). Veszély! Csak olyan fűrészlapot használjon, amely kielégíti a „Műszaki adatok” c. fejezetben megadott követelményeket és az EN 847-1 szabvány előírásait – nem megfelelő vagy sérült fűrészlap alkalmazása esetén a centrifugális erő robbanásszerűen kiröpítheti az alkatrészeket. Tilos beépíteni: –olyan fűrészlapot, amelynek a legna- gyobb megengedett fordulatszáma ki- sebb, mint a fűrészlap-henger névleges alapjárati fordulatszáma (lásd „Műszaki adatok“); –erősen ötvözött gyorsvágóacélból gyár- tott fűrészlapot (HSS vagy HS); –Fűrészlapok, amelyek vágási szélessége kisebb vagy amelyek alaptest vastagsága nagyobb, mint a feszítőék vastagsága. – szabad szemmel látható sérülést mutató fűrészlapot; – hasítókorongot. Veszély! –A fűrészlapot csak eredeti alkatrészekkel szabad szerelni. – Ne használjon egyedi előtétgyűrűket, mert kilazulhat a fűrészlap. –A fűrészlapot úgy kell szerelni, hogy az egyensúlyban legyen, forgáskor ne le- gyen ütése és üzem közben ne tudjon meglazulni. 10.Tolja fel a külső fűrészlapkarimát (44). 11.Csavarja fel a rögzítőanyát (43) (balmenet!). A rögzítőanyát (43) a franciakulccsal (29) elforgatni és ezzel egyidőben a fűrészlapreteszelés (42) karját felfelé húzni, míg az be nem kattan. 12.Tartsa meg a kart (42) és az óramutató járásával ellentétesen húzza meg kézzel a rögzítőanyát. Veszély! – Ne hosszabbítsa meg a szerszámot, ami- kor megszorítja a csavart. – Tilos a szerszámot ütögetve meghúzni a szorítócsavart. 13.Állítsa be a feszítőéket a fűrészlap méretének (46) megfelelően. (A feszítőék beállítását lásd az 7.1fejezetet) 14.Helyezze be újra és nyomja be az asztalbetétet (4). 15.Rögzítse a forgácsfogó burkolatot (7).

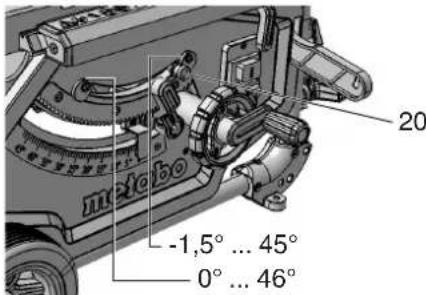

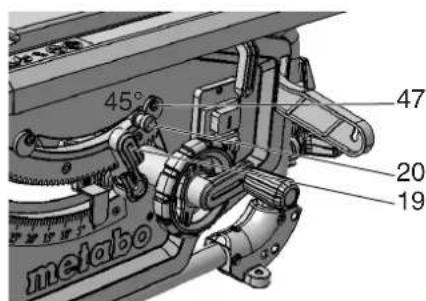

10.2 Az ütközőkorlátozó beszabályozása

1. Állítsa be az dőléskorlátozó ütközőt (20) a 0° /

45° -os szögtartományra.

2. A rögzítőkar (19) rögzítésével reteszelje a

beállított dőlésszöget.

3. Ellenőrizze a dőlésszöget:

–0° = a fűrészasztalra merőleges – 45° külön szögmérővel. Ha ezen értékek pontos elérése nem lehetséges:

4. Oldja a mindenkori excentertárcsa keresztfejű

csavarját (47) és tolja el az excentertárcsát addig, amíg a fűrészasztalhoz képest a dőlésszög pontosan 0° (= merőleges), illetve 45° nem lesz.

5. Húzza meg újra az excentertárcsa keresztfejű

őkorlátozó elállítása után szükség esetén állítsa utána a szögskálát az elülső oldalon. Megjegyzés: A dőléskorlátozó -1,5° és 46,5° közé történő beállításához ki kell húzni az ütközéskorlátozó kart.

Veszély! A gépet gyermekektől távol kell tárolni. Ügyeljen arra, hogy illetéktelenek ne indíthassák el, és hogy az álló gép senkinek se okozhasson sérülést. Vigyázat! A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a gépet.

Fűrész tisztítása Távolítsa el a fűrészforgácsot és a fűrészport porszívóval vagy kefével: –a fűrészlap beállítására szolgáló vezetőelemekről, –a motor szellőzőnyílásaiból, –a fűrészlap védőtokjáról, – a magasságállítóról, –a billenő vezetőről. Bekapcsolás el?tt szemrevételezéssel ellenőrizze: –a fűrészlap és a feszítőék 3 és 8 mm közötti távolságát, –hogy a feszítőék és a fűrészlap egy síkban van-e. Szemrevételezéssel ellenőrizze, nem sérült-e meg a hálózati tápvezeték és a hálózati csatlakozó, adott esetben cseréltesse ki villamos szakemberrel a sérült vezetéket, ill. a hálózati csatlakozót. Minden kikapcsolás alkalmával Ellenőrizze, hogy a fűrészlap nem fut-e tovább 10 másodpercnél hosszabb ideig; hosszabb utánfutás esetén elektromos szakemberrel cseréltesse ki a motort. Havonta egyszer (ha minden nap használja a gépet) Porszívóval vagy ecsettel távolítsa el a fűrészforgácsot; vékonyan olajozza le a vezetőelemeket: – magasságállító menetes orsóját és vezetőorsóját;

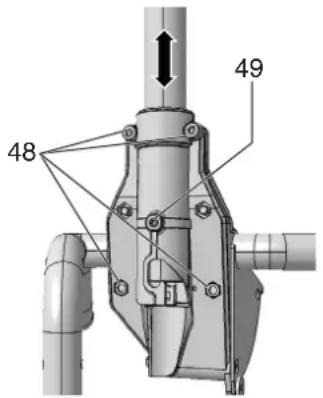

– állítható szegmenseket. Minden 150 üzemóra után Ellenőrizze az összes csavarkötést, szükség esetén húzza meg a csavarokat. Szükség esetén: állítsa be az asztallábak vezetőhüvelyeit. Imbuszcsavarok (48) az óramutató járásával megegyező irányban = a vezetés nehezen jár. Imbuszcsavarok (48) az óramutató járásával ellenkező irányban = a vezetés könnyen jár. kiegészítő finombeállítás hernyócsavarral (49). Az első lábtartó vezetőhüvelyeinek beállítása: Az imbuszcsavarokat (50) az óramutató járásával megegyező irányban elforgatva = a mozgás nehezebbé válik. Az imbuszcsavarokat (50) az óramutató járásával ellenkező irányban = a vezetés könnyen jár. A hátsó lábtartó vezetőhüvelyeinek beállítása: Az imbuszcsavarokat (51) az óramutató járásával megegyező irányban elforgatva = a mozgás nehezebbé válik. Az imbuszcsavarokat (51) az óramutató járásával ellentétes irányba forgatva a mozgás könnyebbé válik. Húzza meg egyenletesen az összes imbuszcsavart. A darabolás megkezdése előtt próbálja ki hulladékanyagon a beállítást. Mindig úgy fogja fel a munkadarabot a fűrészasztalon, hogy az ne tudjon eldőlni, ill. elmozdulni (pl. a megvetemedett deszkát a domború oldalával felfelé kell felfogni). Ha azonos méretű szelvényeket kell fűrészelnie, a gazdaságosság érdekében használjon hosszütközőt. Tartsa tisztán a felfogóasztalok felületét. Veszély! Mielőtt megkezdené az üzemzavar megszüntetését: 1.Kapcsolja ki a gépet. 2.Húzza ki a hálózati csatlakozót. 3.Várja meg, amíg leáll a fűrészlap. Az üzemzavar megszüntetését követően ismét be kell kapcsolni valamennyi biztonsági berendezést és ellenőrizni kell azok helyes működését. A motor nem működik Működésbe lépett a véletlen bekapcsolás elleni védelem. Amennyiben a csatlakozódugót bekapcsolt gépnél dugják be, vagy az áramellátás előzetes megszakítás után ismét rendelkezésre áll, a gép nem indul el: Kapcsolja ki, majd újra be a készüléket. Nem kap feszültséget a motor: Ellenőrizze az összes kábelt, csatlakozódugót, csatlakozó aljzatot és biztosítékot. A motor túlmelegedett, pl. nem elég éles fűrészlap vagy a házban lévő túl sok forgács miatt. Szüntesse meg a túlmelegedés okát, néhány percig hagyja lehűlni a motort. Ezután kapcsolja be újra a gépet. A motor nem éri el a fordulatszámot Túlterhelésvédelem: A terhelés alatti fordulatszám ERŐSEN lecsökken: A motor hőmérséklete túl magas! Járassa üresjáratban a gépet, amíg az lehűl. Túlterhelésvédelem: A terhelés alatti fordulatszám KICSIT lecsökken: A gépet túlterhelik. Csökkentett terheléssel dolgozzon tovább. A gép nem éri el a megadott maximális fordulatszámot - túl kicsi hálózati feszültséget kap a motor: Cserélje ki rövidebbre vagy nagyobb keresztmetszetűre a hálózati tápvezetéket. ( 1,5 mm

Vizsgáltassa meg villamos szakemberrel a villamos hálózatot. Csökken a gép teljesítménye Eltompult a fűrészlap (esetleg beégett a fűrészlap oldalfelülete): Cserélje ki a fűrészlapot (lásd a 10. „Karbantartás“ c. fejezetet). A forgácskivető eltömődött Nem csatlakoztatták a forgácselszívó berendezést, vagy nem elegendő a szívóteljesítmény: Csatlakoztasson elszívó berendezést vagy növelje a szívóteljesítményt (a légáram sebessége 20 m/sec a forgácskivető csőben

Kizárólag eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. Precision Cut körfűrészlap, rendelési szám:

– Nagyon széles alkalmazási tartomány a famegmunkálás területén – A nagyon jó, tiszta vágási eredmények érdekében hosszirányú és harántivágásoknál puha- és keményfába Muliti Cut körfűrészlap, rendelési szám: 6.28063 – Univerzális alkalmazás az igényes anyagoknál – Ideális sok alkalmazáshoz a belsőépítészet területén – Tökéletes vágási eredmények harántvágásoknál is tömörfában, nyers, bevonatos vagy funér falapoknál, MDF esetén –A vágási minőségre vonatkozó legnagyobb igények esetén, pl. laminált, műanyag, vékony falú alumínium, réz és sárgaréz profiloknál A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Veszély! Elektromos szerszámot biztonsági okokból csak elektromos szakember és csak eredeti alkatrészek felhasználásával javíthat! A javításra szoruló Metabo készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. Csak az EU tagországok esetében: Elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímél ő újrahasznosítását. Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. U =Hálózati feszültség

=névleges felvett teljesítmény

=leadott teljesítmény I =névleges áram F=min. rögzítés IP =védelmi osztáöy

=Üresjárati fordulatszám

=max. vágási sebesség W =Feszítőék vastagsága D=Fűrészlap átmérője (kívül) d=Tömlőátmérő (belső) b =Vágásszélesség a=A fűrészlap alaplapjának max. vastagsága

90° =Vágásmagasság függőleges fűrészlapnál

45° =Vágásmagasság 45° fűrészdőlésnél

=A fűrészlap hajlási tartománya

=max. vágásszélesség párhuzamos ütközővel

=max. harántvágási szélesség szögütközővel

=Méretek gépállvány nélkül (HxSzxM)

=Méretek gépállvánnyal (HxSzxM)

=A fűrészasztal hossza

=A fűrészasztal szélessége m=Gépsúly ~ Váltóáram A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

11. Néhány jó tanács és

12. Problémák és üzemzavarok

15. Környezetvédelem

16. Műszaki adatokMAGYARhu

Jellemző A-osztályú zajszint:

=hangteljesítményszint

= bizonytalanság Viseljen hallásvédő eszközt!РУССКИЙ ru
