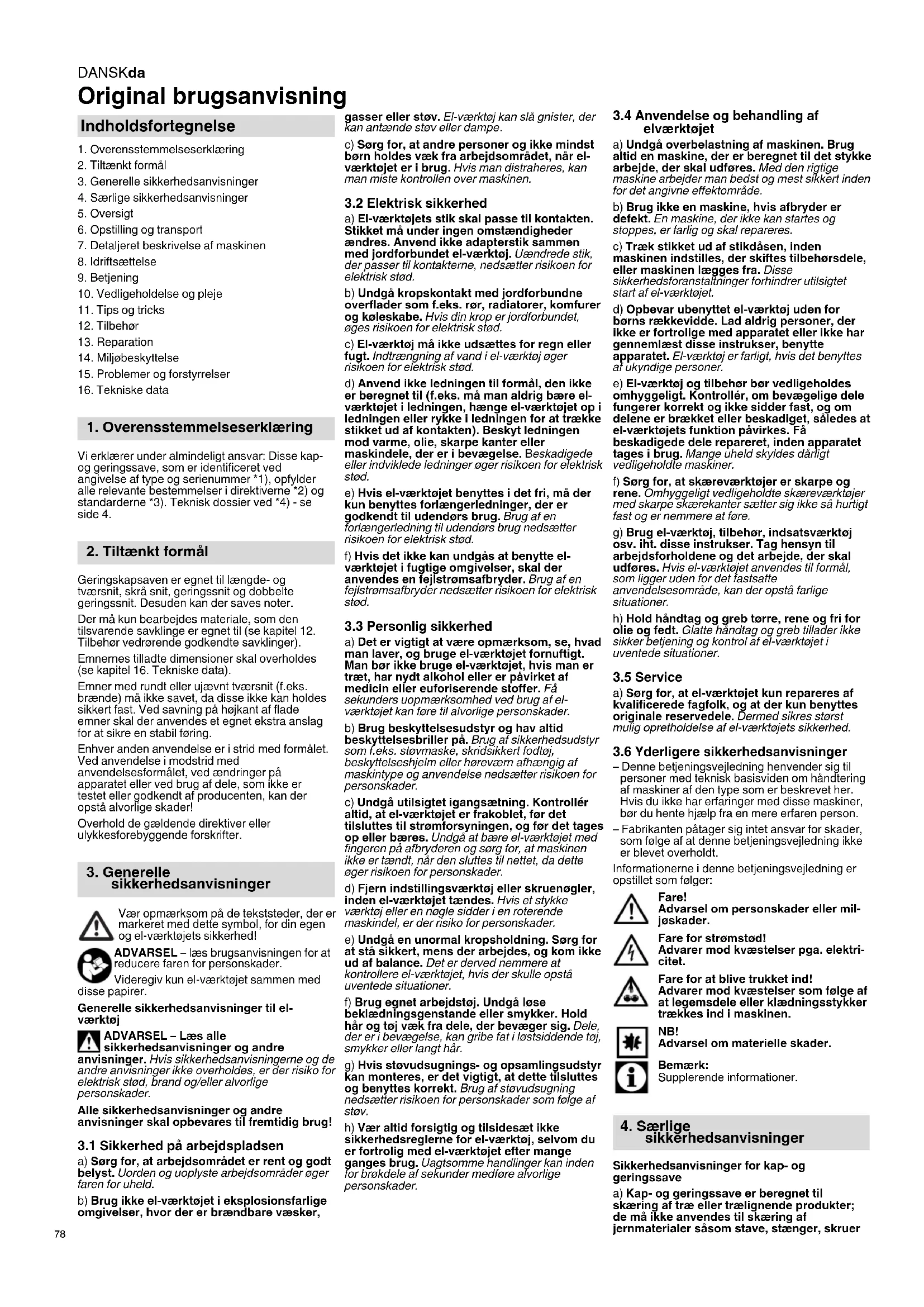

BRUGSANVISNING KGSV 72 Xact SYM METABO

3. Generelle sikkerhedsanvisninger

4. Særlige sikkerhedsanvisninger

7. Detaljeret beskrivelse af maskinen

10. Vedligeholdelse og pleje

Vi erklærer under almindeligt ansvar: Disse kap- og geringssave, som er identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 4. Geringskapsaven er egnet til længde- og tværsnit, skrå snit, geringssnit og dobbelte geringssnit. Desuden kan der saves noter. Der må kun bearbejdes materiale, som den tilsvarende savklinge er egnet til (se kapitel 12. Tilbehør vedrørende godkendte savklinger). Emnernes tilladte dimensioner skal overholdes (se kapitel 16. Tekniske data). Emner med rundt eller ujævnt tværsnit (f.eks. brænde) må ikke savet, da disse ikke kan holdes sikkert fast. Ved savning på højkant af flade emner skal der anvendes et egnet ekstra anslag for at sikre en stabil føring. Enhver anden anvendelse er i strid med formålet. Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader! Overhold de gældende direktiver eller ulykkesforebyggende forskrifter. Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed! ADVARSEL – læs brugsanvisningen for at reducere faren for personskader. Videregiv kun el-værktøjet sammen med disse papirer. Generelle sikkerhedsanvisninger til el- værktøj ADVARSEL – Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug!

3.1 Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og godt belyst. Uorden og uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el- værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

3.2 Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Anvend ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i el-værktøj øger risikoen for elektrisk stød. d) Anvend ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el- værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes forlængerledninger, der er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at benytte el- værktøjet i fugtige omgivelser, skal der anvendes en fejlstrømsafbryder. Brug af en fejlstrømsafbryder nedsætter risikoen for elektrisk stød.

3.3 Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Man bør ikke bruge el-værktøjet, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el- værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér altid, at el-værktøjet er frakoblet, før det tilsluttes til strømforsyningen, og før det tages op eller bæres. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at maskinen ikke er tændt, når den sluttes til nettet, da dette øger risikoen for personskader. d) Fjern indstillingsværktøj eller skruenøgler, inden el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal kropsholdning. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af støvudsugning nedsætter risikoen for personskader som følge af støv. h) Vær altid forsigtig og tilsidesæt ikke sikkerhedsreglerne for el-værktøj, selvom du er fortrolig med el-værktøjet efter mange ganges brug. Uagtsomme handlinger kan inden for brøkdele af sekunder medføre alvorlige personskader.

3.4 Anvendelse og behandling af

elværktøjet a) Undgå overbelastning af maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med den rigtige maskine arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke en maskine, hvis afbryder er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikdåsen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med apparatet eller ikke har gennemlæst disse instrukser, benytte apparatet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøj og tilbehør bør vedligeholdes omhyggeligt. Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden apparatet tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Hvis el-værktøjet anvendes til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. h) Hold håndtag og greb tørre, rene og fri for olie og fedt. Glatte håndtag og greb tillader ikke sikker betjening og kontrol af el-værktøjet i uventede situationer.

a) Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig opretholdelse af el-værktøjets sikkerhed.

3.6 Yderligere sikkerhedsanvisninger

– Denne betjeningsvejledning henvender sig til personer med teknisk basisviden om håndtering af maskiner af den type som er beskrevet her. Hvis du ikke har erfaringer med disse maskiner, bør du hente hjælp fra en mere erfaren person. – Fabrikanten påtager sig intet ansvar for skader, som følge af at denne betjeningsvejledning ikke er blevet overholdt. Informationerne i denne betjeningsvejledning er opstillet som følger: Fare! Advarsel om personskader eller mil- jøskader. Fare for strømstød! Advarer mod kvæstelser pga. elektri- citet. Fare for at blive trukket ind! Advarer mod kvæstelser som følge af at legemsdele eller klædningsstykker trækkes ind i maskinen. NB! Advarsel om materielle skader. Bemærk: Supplerende informationer. Sikkerhedsanvisninger for kap- og geringssave a) Kap- og geringssave er beregnet til skæring af træ eller trælignende produkter; de må ikke anvendes til skæring af jernmaterialer såsom stave, stænger, skruer Indholdsfortegnelse

sikkerhedsanvisninger

sikkerhedsanvisningerDANSK da

osv. Slibestøv fører til blokering af bevægelige dele som f.eks. den nederste beskyttelsesskærm. Gnister under skæringen forbrænder den nederste beskyttelsesskærm, indlægspladen og andre plastdele. b) Fiksér om muligt emnet med skruetvinger. Hvis emnet holdes fast med hånden, skal hånden altid mindst holdes 100 mm væk fra hver side af savklingen. Anvend ikke denne sav til skæring af dele, der er for små til at kunne spændes fast eller holdes fast med hånden. Hvis hånden er for tæt på savklingen, er der øget risiko for personskader på grund af kontakt med savklingen. Hold ikke fast i den side, som savhovedet hældes mod. Kryds ikke hænderne. c) Emnet skal være ubevægeligt og enten spændes fast eller trykkes mod anslaget og bordet. Skub emnet ikke ind i savklingen, og skær ikke "på fri hånd". Løse eller bevægelige emner kan slynges ud med stor hastighed og medføre personskader. d) Skub saven gennem emnet. Undgå at trække saven gennem emnet. Løft savhovedet for et snit og træk det over emnet uden at skære det. Tænd så for motoren, vip savhovedet nedad og tryk saven gennem emnet. Hvis saven trækkes gennem emnet, er der risiko for at savklingen stiger op ad emnet og savklingeenheden bliver slynget mod brugeren med stor kraft. e) Kryds aldrig med hånden over den planlagte snitlinje, hverken foran eller bag savklingen. Afstivning af emnet "med hænderne over kors", er meget farlig, dvs. hvis emnet holdes til højre for savklingen med den venstre hånd eller omvendt. f) Grib ikke ind bag anslaget, når savklingen roterer. Underskrid aldrig en sikkerhedsafstand på 100 mm mellem hånd og roterende savklinge (gælder for begge sider af savklingen, f.eks. når træaffald fjernes). Du kan evt. ikke se afstanden mellem din hånd og den roterende savklinge og pådrage dig alvorlige skader. g) Kontrollér emnet før skæringen. Hvis emnet er bøjet eller deformeret, spænd det fast med siden, der bøjer udad, mod anslaget. Vær altid opmærksom på, at der ikke er nogen spalte mellem emne, anslag og bord langs snitlinjen. Bøjede eller deformerede emner kan dreje eller flytte sig og forårsage den roterende savklinge kommer i klemme under skæringen. Der må ikke være søm eller fremmedlegemer i emnet. h) Anvend først saven, når bordet er frit for værktøj, træaffald osv.; kun emnet må befinde sig på bordet. Små spåner, løse træstykker eller andre genstande, der kommer i berøring med den roterende klinge, kan slynges væk med høj hastighed.

i) Skær altid kun et emne ad gangen. Flere

stablede emner kan ikke fastspændes tilstrækkeligt eller holdes sikkert fast og kan forårsage at klingen sætter sig fast eller glider under savningen. j) Sørg for, at geringskapsaven er placeret på en plan, fast arbejdsflade før brug. En plan og fast arbejdsflade reducerer risikoen for, at geringskapsaven bliver ustabil. k) Planlæg arbejdet. Vær ved indstillingen af savklingens hældning eller geringsvinklen opmærksom på, at det indstillelige anslag er justeret rigtigt og støtter emnet uden at komme i berøring med klingen eller beskyttelsesskærmen. Uden at tænde for maskinen og uden emne på bordet skal man simulere en fuldstændig skærebevægelse af savklingen for at sikre, at der ikke kan komme hindringer i vejen og at der ikke er risiko for at der skæres i anslaget. l) Sørg ved emner, der er bredere eller længere end bordets overside, for en passende afstivning, f.eks. med forlængerborde eller savbukke. Emner, der er længere eller bredere end geringskapsavens bord, kan vippe, hvis de ikke støttes i tilstrækkeligt omfang. Hvis et afskåret stykke træ eller emnet vipper, kan det forårsage løft af den nederste beskyttelsesskærm eller delene kan slynges ukontrolleret bort af den roterende klinge. m) Andre personer må ikke erstatte et forlængerbord eller en yderligere afstivning. En ustabil afstivning af emnet kan medføre, at klingen sætter sig fast. Desuden kan emnet forskyde sig under snittet og trække dig og din hjælper ind i den roterende klinge. n) Det afskårne stykke må ikke trykkes mod den roterende savklinge. Hvis der kun er lidt plads, f.eks. ved brug af længdeanslag, kan det afskårne stykke kile sig fast i klingen og blive slynget væk med stor kraft. o) Anvend altid en skruetvinge eller en egnet anordning for at afstive runde materialer som f.eks. stænger eller rør korrekt. Stænger har under skæringen en tendens til at rulle væk, hvilket kan forårsage, at klingen "bider sig fast" og emnet og din hånd kan trækkes ind i klingen. p) Lad klingen nå op på dens fulde hastighed, før du skærer emnet. Det reducerer risikoen for, at emnet slynges væk. q) Hvis emnet klemmes inde eller klingen blokerer, sluk geringskapsaven. Vent til alle bevægelige dele er standset helt, og træk netstikket ud. Fjern derefter det indeklemte materiale. Hvis du saver videre ved en sådan blokering, kan du miste kontrollen eller det kan forårsage beskadigelser af geringkapsaven. r) Slip kontakten efter afslutning af snittet, hold savhovedet nedad og vent, indtil klingen er i stilstand, før du fjerner det afskårne stykke. Det er meget farligt at gribe ind i nærheden af den stoppende klinge med hånden.

4.1 Yderligere sikkerhedsanvisninger

Overhold denne brugsanvisning, især de specielle sikkerhedsanvisninger i de respektive kapitler; Overhold de gældende direktiver eller ulykkesforebyggende forskrifter. Generelle farer! Tag altid hensyn til eksterne påvirkninger: Anvend egnede emneunderlag til lange emner. Denne maskine må kun betjenes af personer, som har kendskab til sådanne maskiner, og som til enhver tid er sig bevidst om faren ved håndteringen af sådanne save. Personer under 18 år må kun betjene maskinen i forbindelse med en uddannelse og under opsyn af en uddannelsesleder. Hold uvedkommende, især børn, borte fra fareområdet. Lad aldrig andre personer røre ved maskinen eller strømkablet under anvendelsen. Undgå overophedning af savtænderne. Undgå at plast smelter ved savning af plastmaterialer. Fare for kvæstelser og klemning på grund af bevægelige dele! Tag aldrig maskinen i brug uden de nødvendige beskyttelsesanordninger. Hold altid tilstrækkelig afstand til savklingen. Anvend eventuelt en egnet fremføringshjælp. Hold under arbejdet altid tilstrækkelig afstand til de drevne komponenter. Vent til savklingen står stille, før du fjerner små emnestykker, trærester m.v. fra arbejdsområdet. Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Brug spændeanordninger eller en skruestik til at fastgøre emnet med. Således holdes det mere sikkert fast end med hånden. Den stoppende savklinge må ikke stoppes ved at trykke på siden af den. Træk altid netstikket ud før indstillings-, vedligeholdelses- eller istandsættelsesarbejde. Træk netstikket ud, når maskinen ikke bruges. Der er risiko for at skære sig, også på stoppet skæreværktøj! Brug handsker ved udskiftning af skæreværktøjet. Opbevar savklingen således, at der ikke er risiko for kvæstelser. Risiko for tilbageslag af savhovedet (savklingen sætter sig fast i emnet og savhovedet bevæger sig pludseligt opad)! Vælg en passende savklinge til materialet, der skal skæres. Hold håndtaget forsvarligt fast. I det øjeblik hvor savklingen dykker ned i emnet, er risikoen for tilbageslag særdeles høj. Sav kun tynde eller tyndvæggede emner med fintandede savklinger. Anvend altid skarpe savklinger. Udskift sløve savklinger med det samme. Der er øget risiko for tilbageslag, hvis en sløv savtand sætter sig fast i emnets overflade. Hold emnerne lige, så de ikke klemmes fast. Undersøg i tvivlstilfælde emnerne for fremmedlegemer (for eksempel søm eller skruer). Sav aldrig flere emner ad gangen – heller ikke bundter, der består af flere delemner. Der er risiko for ulykker, hvis et enkelt emne ukontrolleret fanges af savklingen. Undgå ved savningen af noter at udøve tryk på savklingen fra siden – anvend en spændeanordning. Fare for at blive trukket ind! Sørg for, at legemsdele eller klædningsstykker ikke kan gribes fast af de roterende dele og trækkes ind af maskinen under driften (bær ikke slips, ingen handsker og ingen klædningsstykker med brede ærmer; anvend altid hårnet ved langt hår). Sav aldrig emner, på hvilke der sidder wirer, snore, bånd, kabler eller tråde, eller som indeholder disse materialer. Der er fare ved utilstrækkelig brug af personlige værnemidler! Anvend altid høreværn. Anvend altid beskyttelsesbriller. Bær altid en støvbeskyttelsesmaske. Brug egnet arbejdsbeklædning. Brug skridsikre sko. Brug handsker ved håndtering af savklinger og rut værktøj. Bær savklingerne i en holder. Træstøv udgør en sundhedsrisiko! Der må kun arbejdes med et udsugningsanlæg. Udsugningsanlægget skal overholde værdierne, der er angivet i kapitel 16.. Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er: - Bly fra blyholdig maling, - mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Ydeligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet.DANSKda

Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende måde: - Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - Anvend et udsugningsanlæg og/eller en luftrenser, - sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning. Ændringer på maskinen eller brug af dele, som producenten ikke har kontrolleret eller godkendt, udgør en risiko Denne maskine skal monteres nøjagtigt som beskrevet i denne vejledning. Anvend derfor kun dele, der er godkendt af producenten. Dette gælder især for: – savklinger (se kapitel 12. Tilbehør vedrørende bestillingsnumre). – Sikkerhedsanordninger. – Tilskæringslaser. – Belysning af skæreområde. Foretag ingen ændringer på delene. Vær opmærksom på, at hastigheden, der er angivet på savklingen, skal være mindst lige så høj som den hastighed, der er angivet på saven. Der kan være risiko på grund af mangler på maskinen! Før maskinen startes, skal den undersøges for beskadigelser: Før maskinen bruges, skal sikkerhedsanordninger, beskyttelsesanordninger eller beskadigede komponenter undersøges nøje for, om de er i orden og fungerer korrekt. Kontroller om de bevægelige dele fungerer korrekt og ikke er fastklemte. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser for at sikre en fejlfri drift af maskinen. Brug ingen beskadigede eller deformerede savklinger. Risiko på grund af larm! Anvend altid høreværn. Fare pga. blokerede emner eller emnedele! Når der opstår en blokade:

1. Sluk for maskinen.

2. Træk netstikket ud.

4. Afhjælp blokaden med et egnet værktøj.

4.2 Symboler på maskinen

(afhængig af model) Læs brugsanvisningen. Grib ikke ind i savklingen. Brug beskyttelsesbriller og høreværn. Anvend ikke maskinen i fugtige eller våde omgivelser. Laserstråling – se ikke ind i strålen.

4.3 Sikkerhedsanordninger

Pendulbeskyttesesskærm (7) Pendulbeskyttelsesskærmen beskytter mod utilsigtet berøring af savklingen og mod omkringflyvende spåner. Sikkerhedslås (29) Kun når sikkerhedslåsen betjenes, åbner pendulbeskyttelsesskærmen og saven kan sænkes. Emnestop (30) Emnestoppet forhindrer, at emnet kan bevæges under savningen. Emnestoppet skal altid være monteret under driften. Vær opmærksom på, at det indstillelige anslag er justeret rigtigt og støtter emnet bedst muligt uden at komme i berøring med klingen eller beskyttelsesskærmen. Fastlås med låseskrue (31). Se side 2. 1 Greb 2 Spånudsugningsstuds 3 Vinkel-udsugningsadapter 4 Greb 5 Belysning af skæreområde 6 Laserudgang 7 Pendulbeskyttesesskærm 8 Bordudvidelse 9 Bord 10 Låseskrue til bordudvidelse 11 Emnefastspænding 12 Låsegreb til hældningsindstilling 13 Låseknap (til udvidelse af hældningsvinklen med +/- 2°) 14 Låsehåndtag til hældningsindstilling 15 Savklingelås 16 Transportlås 17 Unbrakonøgle / Værktøjsdepot til unbrakonøgle 18 Låseskrue til trækanordning 19 Krog til kabeloprulning 20 Planindlæg 21 Låsepal til drejebordets låsepositioner 22 Låsehåndtag til drejebord 23 Drejebord 24 Tænd-/sluk-kontakt til belysning af skæreområde 25 Tænd-/sluk-kontakt til tilskæringslaser 26 Indstillingshjul til indstilling af hastighed 27 Tænd-/sluk-kontakt til sav 28 Savhåndtag 29 Sikkerhedslås 30 forskydelig emneanslag (inkl. indsats) 31 Låseskrue til emneanslagene 32 Låsehåndtag (kun KGSV 72 Xact SYM) 33 Låsepaler (kun KGSV 72 Xact SYM) 34 justerbar vinkel

• afhængig af model/udstyr Montering af låsegreb til drejebord Indsæt låsegrebet (22) i drejebordet (23) og skru det ind. Anbringelse af laseradvarselsetiket Maskinen leveres med et laseradvarselsskilt på tysk. Sæt den vedlagte laseradvarselsetiket på dit sprog hen over skiltet, før maskinen tages i brug første gang. Opstilling Maskinen skal fastgøres på et stabilt underlag for at man kan arbejde sikkert med den. – Som underlag kan man enten bruge en fast monteret arbejdsplade eller arbejdsbænk eller et understel fra Metabo (se kapitlet Tilbehør). – Maskinen skal også stå sikkert ved bearbejdning af større emner. – Lange emner skal yderligere støtte med passende tilbehør. Bemærk: Til mobil brug kan maskinen skrues fast på en krydsfiner- eller møbelplade (500 mm x 500 mm, mindst 19 mm tyk). Ved brug skal pladen fastgøres på en arbejdsbænk med skruetvinger.

1. Skru maskinen fast på underlaget (gennem

hullerne i fodstøtten).

2. Løsn transportlåsen (16): Tryk savhovedet en

smule nedad og hold det fast. Træk transportlåsen (16) ud.

2. Fastlås trækanordningen med låseskruen (18)

i den bagerste position. NB! Saven må ikke transporteres i beskyttelsesanordningerne.

7.1 Tænd-/sluk-kontakt til motor (27)

Start af motor: Tryk på tænd-/sluk-kontakten og hold den trykket. Stop af motor: Slip tænd-/sluk-kontakten.

7.2 Tænd-/sluk-kontakt til belysning af

skæreområde (24) Tænd og sluk belysningen af skæreområdet. Fare! Ret ikke lysstrålen mod øjnene på personer eller dyr.

7.3 Tænd-/sluk-kontakt til

tilskæringslaser (25) Tænd og sluk tilskæringslaser. Tilskæringslaseren markerer en linje til venstre og højre for savskæringen. Foretag et prøvesnit for at gøre dig fortrolig med positioneringen. Fare! LASERSTRÅLING

7.4 Hældningsindstilling

Drej savhovedet opad. Klap låsegrebet (12) fremad. Efter løsnen af låsehåndtaget (14) (drejes bagud) kan saven hældes mellem 0° og 45° lodret til venstre og højre. Hvis låsegrebet (12) er klappet mod bagsiden, falder saven på plads i bestemte positioner. Tryk under indstillingen låseknappen (13) ind for også at indstille vinkler til 47° lodret mod venstre linje eller lodret til 47 ° mod højre. Fare! For at geringsvinklen ikke kan ændre sig under savningen, skal vippearmens låsehåndtag (14) spændes til (også i hvilepositionerne).

Til geringssnit kan drejebordet efter løsning af låsehåndtaget (22) og betjening af låsepalen (21) drejes 50° mod venstre eller 50° mod højre. Når låsepalen (21) er forskudt opad, falder drejebordet på plads i bestemte vinkeltrin. Når låsepalen (21) er skubbet helt ned, er hvilefunktionen deaktiveret. Fare! For at geringsvinklen ikke kan ændre sig under savningen, skal drejebordets låsehåndtag (22) (også i låsepositionerne) spændes til.

7. Detaljeret beskrivelse af

Symmetriske snit Til hurtige og lette savninger af geringer via et anslagssystem, som kan indstilles symmetrisk. Træk begge låsehåndtag (32) opad og løsn spændingen. Tryk låsepalerne (33) helt nedad; derved deaktiveres hvilefunktionen. Indstil den ønskede vinkel ved anbringelse af den "justerbare vinkel" (34): Forskyd begge bordflader (9) / emneanslag (30) samtidigt, og tilpas den ønskede vinkel. Hvis låsepalerne (33) befinder sig i øverste position, falder begge bordflader (9) / emneanslag (30) på plads i bestemte vinkeltrin. Fare! For at vinklen ikke kan ændres under savningen, skal begge låsehåndtag (32) (også i hvilepositionerne!) være trykket ned.

Med trækanordningen kan også emner med større tværsnit saves. Trækanordningen kan anvendes til alle snittyper (lige snit, geringssnit, skrå snit og dobbelte geringssnit og savning af noter). Når der ikke er brug for trækanordningen, fastlås den med låseskruen (18) i den bagerste position.

7.8 Skæredybdebegrænsning

Skæredybdebegrænsningen (47) muliggør sammen med trækanordningen savning af noter. Drej stilleskruen og fiksér den med kontramøtrikken. Skæredybdebegrænsningen kan deaktiveres, når anslaget (48) forskydes bagud.

7.9 Indstilling af hastighed

Hastigheden indstilles med stillehjulet (26). Se tabellen angående anbefalede stillinger af stillehjulet. Træ: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Aluminium: . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Kunststof: . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 3

8.1 Tilslut spånudsugningsanlægget

Fare! Nogle træstøvarter (f.eks. ege-, bøgetræ og ask) kan forårsage kræft, hvis de indåndes. – Arbejd udelukkende med et egnet spånudsugningsanlæg. – Brug yderligere en støvmaske, da ikke alt savstøv kan opfanges eller udsuges. Ved tilslutning af maskinen til et spånudsugningsanlæg: Tilslut et spånudsugningsanlæg, hhv. en mobil universalsuger, til spånudsugningsstudsen (2). Påsæt vinkel-udsugningsadapteren (3) ved behov. Sørg for, at spånudsugningsanlægget opfylder de krav, som er angivet i kapitel 16. "Tekniske data". Læs også betjeningsvejledningen til spånudsugningsanlægget!

8.2 Montering af emnefastspænding

Emnefastspændingen (11) kan monteres i to positioner: – Til brede emner: Skub emnefastspændingen i bordets bagerste hul (35). – Til smalle emner: Skub emnefastspændingen i bordets forreste hul (36).

8.3 Strømtilslutning

Fare! Elektrisk spænding Brug kun maskinen med strømkilder, som opfylder følgende krav (se også kapitel 16. "Tekniske data"): – Netspænding og -frekvens skal svare til de data, der står på maskinens typeskilt – Sikring med en HFI-afbryder med en fejlstrøm på 30 mA – Stikkontakter skal være installeret, jordet og kontrolleret i overensstemmelse med forskrifterne Læg strømkablet sådan, at det hverken forstyrrer eller bliver beskadiget under arbejdet. Anvend kun gummikabler med tilstrækkeligt tværsnit som forlængerledning (3 × 1,5 mm

Anvend forlængerledninger til udendørs brug. I det fri må der kun bruges forlængerledninger, som er godkendt til udendørs brug og mærket tilsvarende. Undgå utilsigtet start. Sørg for, at kontakten er slået fra, når stikket sættes ind i stikkontakten. Kontrollér, at sikkerhedsanordningerne er i en upåklagelig tilstand, før arbejdet påbegyndes. Indtag en korrekt arbejdsposition under arbejdet med saven: – Foran på operatørsiden – Frontal til saven – Ved siden af savklingens flugtlinje Fare! Fiksér om muligt emnet med emnefastspændingen (11). Klemfare! Grib ved hældning eller vipning af savhovedet ikke ind i hængselsområdet eller under maskinen! Hold savhovedet fast under hældning. Brug under arbejdet: – Emneunderlag – ved lange emner, hvis de ellers ville falde ned fra bordet, efter at de er savet over. – Spånudsugningsanlæg. Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Tryk altid emnet ned mod bordet under savningen. Pas på, at det ikke klemmes fast. Stop heller aldrig en savklinge ved at trykke den på siden. Der er risiko for ulykker, hvis savklingen blokeres.

Udgangsstilling: – Transportlåsen (16) er trukket ud. – Savhovedet er vippet op. – Skæredybdebegrænsningen (48) er deaktiveret. – Drejebordet er i 0°-stilling, låsehåndtaget (22) for drejebordet er spændt til. – Savhovedets hældning i forhold til den lodrette linje er 0°, låsehåndtaget (14) for hældningsindstilling er spændt til. – Trækanordningen er helt bagved. – Trækanordningens stilleskrue (18) er løsnet. – Indstilling af emneanslag (30): Løsn låseskruen (31). Forskyd det forskydelige emneanslag (30) (øverste og nederste del) således, at det støtter emnet så godt som muligt, uden at komme i berøring med klingen eller beskyttelsesskærmen. Fastgør med låseskruen (31). Savning af emnet:

1. Tryk emnet mod emnestoppet og klem det fast

med emnefastspændingen (11).

2. Ved bredere emner: Træk savhovedet fremad

(hen mod dig selv), (trækanordning).

3. Betjening sikkerhedslåsen (29), og tryk på

tænd-/sluk-kontakten (27) og hold den trykket.

4. Sænk savhovedet langsomt helt ned i grebet

og skub det om nødvendigt bagud (væk fra dig selv). Under savningen må savhovedet kun trykkes så fast mod emnet, at motorhastigheden ikke reduceres for meget.

5. Skær emnet igennem i én arbejdsgang.

6. Slip tænd-/sluk-kontakten (27) og lad

savhovedet langsomt vippe tilbage til den øverste udgangsstilling.

Udgangsstilling: – Transportlåsen (16) er trukket ud. – Savhovedet er vippet op. – Skæredybdebegrænsningen (48) er deaktiveret. – Savhovedets hældning i forhold til den lodrette linje er 0°, låsehåndtaget (14) for hældningsindstilling er spændt til. – Trækanordningen er helt bagved. – Trækanordningens stilleskrue (18) er løsnet. – Indstilling af emneanslag (30): Løsn låseskruen (31). Forskyd det forskydelige emneanslag (30) (øverste og nederste del) således, at det støtter emnet så godt som muligt, uden at komme i berøring med klingen eller beskyttelsesskærmen. Fastgør med låseskruen (31). ADVARSEL - Kun ved KGSV 72 Xact SYM: Udret emneanslagene (30) flugtende (i en linje). (Det anbefales at trykke låsepalerne (33) nedad, så begge bordflader (9) / emneanslag (30) falder på plads i vinkeltrinnet 0°.) – Tryk begge låsehåndtag (32) helt nedad. Savning af emnet:

1. Løsn drejebordets låsehåndtag (22), og løsn

2. Indstil den ønskede vinkel.

Bemærk: Når låsepalen (21) er skubbet helt opad, falder drejebordet på plads i vinkeltrin 0°, 15°, 22,5°, 31,6°, 45° og 60°. Når låsepalen (21) er skubbet helt ned, er hvilefunktionen deaktiveret.

3. Spænd drejebordets låsehåndtag (22) til.

NB! For at geringsvinklen ikke kan ændre sig under savningen, skal drejebordets låsehåndtag (22) spændes til (også i låsepositionerne!).

4. Skær emnet igennem, som beskrevet i "Lige

Udgangsstilling: – Transportlåsen (16) er trukket ud. – Savhovedet er vippet op. – Skæredybdebegrænsningen (48) er deaktiveret. – Drejebordet er i 0°-stilling, låsehåndtaget (22) for drejebordet er spændt til. – Trækanordningen er helt bagved. – Trækanordningens stilleskrue (18) er løsnet. – Indstilling af emneanslag (30): Løsn låseskruen (31). Forskyd det forskydelige emneanslag (30) (øverste og nederste del) således, at det støtter emnet så godt som muligt, uden at komme i berøring med klingen eller beskyttelsesskærmen. Fastgør med låseskruen (31). For bestemte vinkelstillinger kan det være påkrævet at trække den højre, forskydelige øverste del af emneanslaget (30) helt ud, efter løsnen af låseskruen (31). Stram låseskruen (31) igen. (Efter savskæringen monteres den øverste del igen og fikseres med låseskruen (31) så den ikke går tabt.) Savning af emnet:

1. Løsn låsehåndtaget (14) til

hældningsindstilling af saven.

2. Hæld vippearmen langsomt til den ønskede

Bemærk: Vippearmen falder på plads i vinkeltrin 0°, 22,5° og 33,9°.

3. Spænd låsehåndtaget (14) for

hældningsindstilling til. NB! For at hældningsvinklen ikke kan ændre sig under savningen, skal vippearmens låsehåndtag spændes til (også i hvilepositionerne).

4. Skær emnet igennem, som beskrevet i "Lige

Bemærk: Det dobbelte geringssnit er en kombination af geringssnit og skråt snit. Dvs., at emnet skæres igennem på skrå i forhold til den bagerste anlægskant og på skrå i forhold til oversiden. Udgangsstilling: – Transportlåsen (16) er trukket ud. – Savhovedet er vippet op. – Skæredybdebegrænsningen (48) er deaktiveret. – Drejebordet er fastlåst i den ønskede stilling. – Vippearmen er i den ønskede vinkel i forhold til emnets overflade og fastlåst. – Trækanordningen er helt bagved. – Trækanordningens stilleskrue (18) er løsnet. – Indstilling af emneanslag (30): Løsn låseskruen (31). Forskyd det forskydelige emneanslag (30) (øverste og nederste del) således, at det støtter emnet så godt som muligt, uden at komme i berøring med klingen eller beskyttelsesskærmen. Fastgør med låseskruen (31). For bestemte vinkelstillinger kan det være påkrævet at trække den højre, forskydelige øverste del af emneanslaget (30) helt ud, efter løsnen af låseskruen (31). Stram låseskruen (31) igen. (Efter savskæringen monteres den øverste del igen og fikseres med låseskruen (31) så den ikke går tabt.) – Kun ved KGSV 72 Xact SYM: Udret emneanslagene (30) flugtende (i en linje). Tryk begge låsehåndtag (32) helt nedad. Savning af emnet: Fare! Ved det dobbelt geringssnit er savklingen på grund af den stærke hældning lettere tilgængelig – derfor er der øget risiko for kvæstelser. Hold tilstrækkelig afstand til savklingen. Skær emnet igennem, som beskrevet i "Lige snit".

9.5 Savning af noter

Bemærk: Skæredybdebegrænsningen muliggør sammen med trækanordningen savning af noter. Herved sker der ingen overskæring, men emnet saves kun til en bestemt dybde. Risiko for tilbageslag! Ved savning af noter er det særdeles vigtigt, at der ikke udøves tryk på savklingen fra siden. Ellers kan savhovedet pludselig og hurtigt bevæge sig opad! Brug en spændeanordning ved savning af noter. Undgå, at savhovedet udsættes for tryk fra siden. Udgangsstilling: – Transportlåsen (16) er trukket ud. – Savhovedet er vippet op. – Vippearmen er i den ønskede vinkel i forhold til emnets overflade og fastlåst. – Drejebordet er fastlåst i den ønskede stilling. – Trækanordningen er helt bagved. – Trækanordningens stilleskrue (18) er løsnet. Savning af emnet:

1. Indstil skæredybdebegrænsningen (47) på

den ønskede skæredybde og fiksér den med kontramøtrikken.

2. Løsn sikkerhedslåsen (29), og vip savhovedet

nedad for at kontrollere den indstillede skæredybde:

3. Foretag et prøvesnit.

4. Gentag i givet fald trin 1 og 3, indtil den

ønskede skæredybde er indstillet.

5. Skær emnet igennem, som beskrevet i "Lige

Symmetriske snit Bemærk: Til hurtige og lette savninger af geringer via et anslagssystem, som kan indstilles symmetrisk. Udgangsstilling: – Transportlåsen (16) er trukket ud. – Savhovedet er vippet op. – Skæredybdebegrænsningen (48) er deaktiveret. – Drejebordet er i 0°-stilling, låsehåndtaget (22) for drejebordet er spændt til. – Hældningen på savhovedet i forhold til den lodrette linje udgør normalt 0°. Savhovedet kan også hældes til specielle skæringer. Låsehåndtaget (14) til hældningsindstilling er spændt til. – Trækanordningen skal fastlåses med låseskruen (18) i den bagerste position. – Vær opmærksom på, at det justerbare emneanslag (30) er justeret rigtigt og støtter emnet bedst muligt uden at komme i berøring med klingen eller beskyttelsesskærmen. Fastgør begge emneanslag (30) med låseskruer (31). Indstilling af vinkel:

1. Anbring den medfølgende, „justerbare vinkel“

(34) på den originale vinkel (z.eks. rummets hjørne). Overfør den originale vinkel til den „justerbare vinkel“ (34).

2. Træk begge låsehåndtag (32) opad og løsn

4. Læg den „justerbare vinkel“ (34) på

til anslagssystemet, ved at forskyde begge bordflader (9) / emneanslag (30) samtidigt og anbringe dem på den „justerbare vinkel“ (34). Bemærk: Hvis låsepalerne (33) befinder sig i øverste position, falder begge bordflader (9) / emneanslag (30) på plads i vinkeltrin 45°, 22,5°, 0°, -22,5° og -45°. Når låsepalerne (33) er trykket nedad, er hvilefunktionen deaktiveret.

6. Tryk begge låsehåndtag (32) helt nedad for at

fastgøre denne stilling. Fare! For at vinklen ikke kan ændres under savningen, skal begge låsehåndtag (32) (også i hvilepositionerne!) være trykket ned. Savning af emnet:

7. Skub ved behov det modsatliggende

emneanslag (30) til siden. Tryk det første emne mod det venstre emneanslag og fastklem det med enmefastspændingen (11) og sav, som beskrevet ved „Lige snit“.

8. Skub ved behov det modsatliggende

emneanslag (30) til siden. Tryk det andet emne mod det højre emneanslag og fastklem det med enmefastspændingen (11) og sav, som beskrevet ved „Lige snit“. Fare! Tag netstikket ud før al rengørings- og vedligeholdelsesarbejde. – Anden form for vedligeholdelse eller reparation end det, der er beskrevet i dette kapitel, må kun udføres af fagfolk. – Beskadigede dele, især sikkerhedsudstyr, må kun erstattes med originale dele. Dele, der ikke er kontrolleret og godkendt af producenten, kan forårsage alvorlige skader. – Efter at vedligeholdelses- og rengøringsarbejdet er afsluttet, skal alt sikkerhedsudstyr igen tages i drift og kontrolleres.

10.1 Udskiftning af savklingen

Fare for forbrænding! Savklingen kan stadig være meget varm et stykke tid efter gennemskæringen. Lad den varme savklinge køle af. Rengør en varm savklinge ikke med brændbare væsker. Selvom savklingen står stille, er der risiko for at komme til at skære sig! Ved løsning og stramning af spændeskruen (40) skal pendulbeskyttelsesskærmen (7) være placeret over savklingen. Brug derfor altid handsker under udskiftning af savklingen.

4. Skru spændeskruen med skive (40) på

pendulbeskyttelsesskærmen (7) opad og hold den der.

6. Fjern den udvendige flange (41) og

savklingen (42) fra savklingeakslen og luk igen pendulbeskyttelsesskærmen. Fare! Brug ikke rengøringsmidler (f.eks. til at fjerne harpiks), som kan angribe letmetalkomponenterne; i modsat fald nedsættes savens robusthed.

7. Rengøring af spændefladerne:

8. Sæt den indvendige flange (44) på.

9. Løsn sikkerhedslåsen (29) log skub

pendulbeskyttelsesskærmen (7) opad og hold den der. 10.Sæt en ny savklinge på - vær opmærksom på rotationsretningen: Set fra den venstre (åbne) side skal pilen på savklingen svare til pilens retning (43) på savklingens beskyttelsesskærm! Fare! Brug kun savklinger, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. Brug kun egnede savklinger, der er beregnet til den maksimale hastighed (se "Tekniske data) – ved savklinger, som ikke er egnede, eller som er beskadigede, kan dele slynges eksplosionsagtigt væk pga. centrifugalkraften. Savklinger, der er beregnet til skæring af træ eller lignende materialer, skal svare til EN 847-1. Anvend aldrig: – Savklinger af højtlegeret stål (HSS) – Beskadigede savklinger – Skæreskiver Fare! – Montér kun savklingen med originale dele. – Anvend ikke løse reduktionsringe, i modsat fald kan savklingen løsne sig. – Savklinger skal monteres således, at de løber jævnt og ikke kan løsne sig under driften. 11.Luk pendulbeskyttelseskærmen (7) igen. 12.Skub den ydre flange (41) på – Den flade side skal pege mod spændbolten med skive (40)! 13.Skru spændeskruen med skive (40) på mod urets retning (venstregevind!) og spænd den håndfast til. 14.Fastlåsning af savklinge: Tryk låseknappen (15) og drej derved savklingen med den anden hånd, indtil låseknappen går i indgreb. Hold låseknappen inde. Fare! – Unbrakonøglen må ikke forlænges. – Spændeskruen må ikke spændes til ved at slå på unbrakonøglen. 15.Spænd spændeskruen (40) til med unbrakonøglen (17). 16.Kontrollér funktionen. Løsn dertil sikkerhedslåsen (29) og klap saven nedad: – Pendulbeskyttelsesskærmen skal frigive savklingen, når den vippes ned, uden at berøre andre dele. – Når saven klappes op til udgangsstillingen, skal pendulbeskyttelsesskærmen automatisk tildække savklingen. – Drej savklingen med håndkraft. Savklingen skal kunne rotere i enhver mulig indstillingsposition uden at berøre andre dele.

10.2 Udskiftning af planindlægget

Fare! Ved beskadigede planindlæg (20) er der fare for, at små dele klemmes fast mellem planindlæg og savklinge og dermed blokerer savklingen. Beskadigede planindlæg skal skiftes ud med det samme!

1. Skru skruerne på planindlægget ud. Drej i

givet fald drejebordet og hæld savhovedet for at få adgang til skruerne.

2. Tag planindlægget ud.

3. Sæt et nyt planindlæg i.

4. Spænd skruerne på planindlægget til.

2. Indstil emnestoppet (30) således, at det er

præcist lodret i forhold til savklingen, når drejebordet går i indgreb i 0°-positionen.

3. Spænd unbrakoskruerne (46).

10.4 Justering af tilskæringslaseren

Til indstilling skal du bruge en 2,5 mm unbrakonøgle. Læg et bræt med en lodret linje på emneanslaget, for bedre at kunne se laserstrålen.

4. Gentag om nødvendigt trin 1 til 3.

10.5 Rengøring af maskinen

Fjern savspåner og støv med en børste eller en støvsuger fra: – Indstillingsanordninger – Betjeningselementer – Motorens ventilationsåbning – Rum under planindlægget – Rum under drejebordet (tilgængeligt via åbninger på bagsiden); – Tilskæringslaser – Belysning af skæreområde

10.6 Opbevaring af maskinen

Fare! Opbevar maskinen således, at den ikke kan sættes i gang af uvedkommende personer. Sørg for, at ingen kan komme til skade på maskinen, selvom den er i stilstand. NB! Opbevar ikke maskinen ubeskyttet i det fri eller i fugtige omgivelser.

10.7 Vedligeholdelse

Før hver brug Fjern savspåner med en støvsuger eller en pensel. Kontrollér strømkabel og netstik for skader, og lad dem i givet fald udskifte af en elektriker. Kontrollér alle bevægelige dele, om de er frit bevægelige i hele deres bevægelsesområdet. Kontroller at pendulbeskyttelsesskærmen (7) fungerer upåklageligt og ikke klemmer. Den skal frigive savklingen, når den vippes ned, uden at berøre andre dele. Når saven klappes op til udgangsstillingen, skal den automatisk tildække savklingen. Lad beskadigede dele, eller dele der ikke fungerer korrekt, reparere, inden apparatet tages i brug. Regelmæssigt, alt efter anvendelsesbetingelser Kontrollér alle skrueforbindelser, spænd eventuelt efter. Kontrollér savhovedets tilbagestillingsfunktion (savhovedet skal vende tilbage til den øverste udgangsstilling vha. fjederkraft), få fjederen eventuelt udskiftet. Smør føringselementerne med lidt olie. – Anvend ved lange emner egnede underlag til venstre og højre for saven. – Anvend et ekstra anslag ved savning af små afsnit (som ekstra anslag kan f.eks. et passende træbræt bruges, der skrues på maskinens anslag). – Ved savning af et hvælvet (deformeret) bræt (49) skal siden, der hvælver udad, lægges mod emnestoppet. – Emner må ikke saves på højkant, men skal lægges fladt på drejebordet. Brug kun originalt Metabo-tilbehør. Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. A Vedligeholdelses- og rensespray til fjernelse af harpiksrester og til konservering af metaloverflader: 0911018691 B Metabo universalsuger C Understel: Universal-maskinstander UMS: 6.31317 Maskinstander KSU 251: 6.29005 Maskinstander KSU 401: 6.29006 D Savklinge Power Cut: 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg til gode skæreresultater ved langs- og tværgående skæringer i massivt træ E Savklinge Precision Cut Classic: 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg til gode skæreresultater ved langs- og tværgående skæringer i massivt træ og spånplade F Savklinge Multi Cut Classic: 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg til gode skæreresultater ved langs- og tværgående skæringer i coatede materialer, laminat, plastmaterialer og alu-profiler G Savklinge Precision Cut: 6.28041 216 x 2,4 x 30 48 WZ 5° neg til rigtig gode skæreresultater ved langs- og tværgående skæringer i massivt træ H Savklinge Multi Cut: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg til gode skæreresultater ved langs- og tværgående skæringer i coatede materialer, laminat, plastmaterialer og alu-profiler Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Fare! Reparationer på el-værktøj må kun foretages af autoriserede elektrikere! Hvis denne maskines netledning bliver beskadiget, skal den erstattes af en original netledning fra Metabo. Henvend dig til din Metabo-forhandler, hvis du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el- værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Nedenfor beskrives problemer og forstyrrelser, som du selv må afhjælpe. Hvis de her beskrevne problemløsninger ikke hjælper dig vider, se kapitel 13. "Reparation". Fare! I forbindelse med problemer og forstyrrelser sker der særdeles mange ulykker. Vær derfor opmærksom på følgende: Træk netstikket ud før enhver afhjælpning af fejl. Når driftsforstyrrelserne er afhjulpede, skal alle sikkerhedsanordninger igen tages i brug og kontrolleres. Ingen kapfunktion Transportlås aktiveret: Træk transportlåsen ud.

Sikkerhedslås aktiveret: Løsn sikkerhedslåsen. Skæreeffekt for lav Savklingen er stump (klingen er evt. anløbet på siden). Savklingen er uegnet til materialet (se kapitel 12. "Tilbehør"). Deformeret savklinge: Udskift savklingen (se kapitel 10. "Vedligeholdelse"). Saven vibrerer stærkt Deformeret savklinge: Udskift savklingen (se kapitel 10. "Vedligeholdelse"). Ukorrekt monteret savklinge: Montér savklingen korrekt (se kapitel 10. "Vedligeholdelse"). Trægt drejebord Spåner under drejebordet: Fjern spåner. KGSV 72 Xact SYM: Bindende vinkelindstilling ved forskydning af bordfladerne (9) Spåner under drejebordet: Fjern spåner. Rummet under drejebordet er tilgængeligt via åbninger på bagsiden Forklaringer til oplysningerne på side 3. Forbeholdt ændringer som følge af tekniske fremskridt. U =netspænding I =nominel strøm F =min. sikring

SYM2 =Udvendig vinkel på anslagssystem A =mål (LxBxH) m =vægt Krav til et spånudsugningsanlæg:

=mindste undertryk på udsugningsstudsen

=mindste lufthastighed på udsugningsstudsen Se tabellen på side 4 angående emnets maksimale tværsnit ~ Vekselstrøm Klasse II maskine De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Typiske A-vægtede lydniveauer

= usikkerhed Brug høreværn!
