INSTRUKCJA OBSŁUGI KGSV 72 Xact SYM METABO

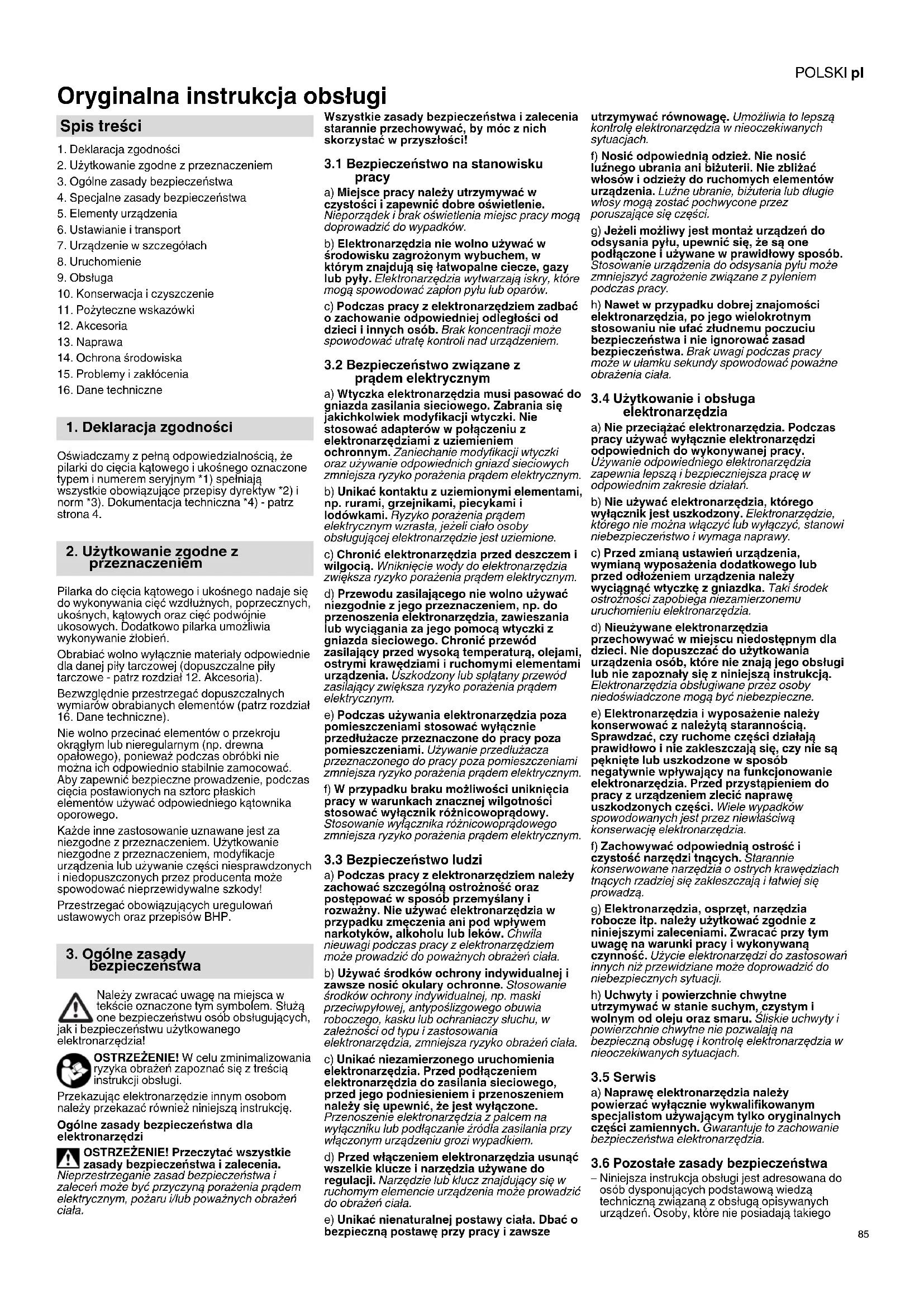

Oryginalna instrukcja obsługi

1. Deklaracja zgodności

2. Użytkowanie zgodne z przeznaczeniem

3. Ogólne zasady bezpieczeństwa

4. Specjalne zasady bezpieczeństwa

5. Elementy urządzenia

6. Ustawianie i transport

7. Urządzenie w szczegółach

10. Konserwacja i czyszczenie

11. Pożyteczne wskazówki

14. Ochrona środowiska

15. Problemy i zakłócenia

Oświadczamy z pełną odpowiedzialnością, że pilarki do cięcia kątowego i ukośnego oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 4. Pilarka do cięcia kątowego i ukośnego nadaje się do wykonywania cięć wzdłużnych, poprzecznych, ukośnych, kątowych oraz cięć podwójnie ukosowych. Dodatkowo pilarka umożliwia wykonywanie żłobień. Obrabiać wolno wyłącznie materiały odpowiednie dla danej piły tarczowej (dopuszczalne piły tarczowe - patrz rozdział 12. Akcesoria). Bezwzględnie przestrzegać dopuszczalnych wymiarów obrabianych elementów (patrz rozdział

16. Dane techniczne).

Nie wolno przecinać elementów o przekroju okrągłym lub nieregularnym (np. drewna opałowego), ponieważ podczas obróbki nie można ich odpowiednio stabilnie zamocować. Aby zapewnić bezpieczne prowadzenie, podczas cięcia postawionych na sztorc płaskich elementów używać odpowiedniego kątownika oporowego. Każde inne zastosowanie uznawane jest za niezgodne z przeznaczeniem. Użytkowanie niezgodne z przeznaczeniem, modyfikacje urządzenia lub używanie części niesprawdzonych i niedopuszczonych przez producenta może spowodować nieprzewidywalne szkody! Przestrzegać obowiązujących uregulowań ustawowych oraz przepisów BHP. Należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem. Służą one bezpieczeństwu osób obsługujących, jak i bezpieczeństwu użytkowanego elektronarzędzia! OSTRZEŻENIE! W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi. Przekazując elektronarzędzie innym osobom należy przekazać również niniejszą instrukcję. Ogólne zasady bezpieczeństwa dla elektronarzędzi OSTRZEŻENIE! Przeczytać wszystkie zasady bezpieczeństwa i zalecenia. Nieprzestrzeganie zasad bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Wszystkie zasady bezpieczeństwa i zalecenia starannie przechowywać, by móc z nich skorzystać w przyszłości!

3.1 Bezpieczeństwo na stanowisku

pracy a) Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak oświetlenia miejsc pracy mogą doprowadzić do wypadków. b) Elektronarzędzia nie wolno używać w środowisku zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów. c) Podczas pracy z elektronarzędziem zadbać o zachowanie odpowiedniej odległości od dzieci i innych osób. Brak koncentracji może spowodować utratę kontroli nad urządzeniem.

3.2 Bezpieczeństwo związane z

prądem elektrycznym a) Wtyczka elektronarzędzia musi pasować do gniazda zasilania sieciowego. Zabrania się jakichkolwiek modyfikacji wtyczki. Nie stosować adapterów w połączeniu z elektronarzędziami z uziemieniem ochronnym. Zaniechanie modyfikacji wtyczki oraz używanie odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem elektrycznym. b) Unikać kontaktu z uziemionymi elementami, np. rurami, grzejnikami, piecykami i lodówkami. Ryzyko porażenia prądem elektrycznym wzrasta, jeżeli ciało osoby obsługującej elektronarzędzie jest uziemione. c) Chronić elektronarzędzia przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym. d) Przewodu zasilającego nie wolno używać niezgodnie z jego przeznaczeniem, np. do przenoszenia elektronarzędzia, zawieszania lub wyciągania za jego pomocą wtyczki z gniazda sieciowego. Chronić przewód zasilający przed wysoką temperaturą, olejami, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzony lub splątany przewód zasilający zwiększa ryzyko porażenia prądem elektrycznym. e) Podczas używania elektronarzędzia poza pomieszczeniami stosować wyłącznie przedłużacze przeznaczone do pracy poza pomieszczeniami. Używanie przedłużacza przeznaczonego do pracy poza pomieszczeniami zmniejsza ryzyko porażenia prądem elektrycznym. f) W przypadku braku możliwości uniknięcia pracy w warunkach znacznej wilgotności stosować wyłącznik różnicowoprądowy. Stosowanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3.3 Bezpieczeństwo ludzi

a) Podczas pracy z elektronarzędziem należy zachować szczególną ostrożność oraz postępować w sposób przemyślany i rozważny. Nie używać elektronarzędzia w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy z elektronarzędziem może prowadzić do poważnych obrażeń ciała. b) Używać środków ochrony indywidualnej i zawsze nosić okulary ochronne. Stosowanie środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub ochraniaczy słuchu, w zależności od typu i zastosowania elektronarzędzia, zmniejsza ryzyko obrażeń ciała. c) Unikać niezamierzonego uruchomienia elektronarzędzia. Przed podłączeniem elektronarzędzia do zasilania sieciowego, przed jego podniesieniem i przenoszeniem należy się upewnić, że jest wyłączone. Przenoszenie elektronarzędzia z palcem na wyłączniku lub podłączanie źródła zasilania przy włączonym urządzeniu grozi wypadkiem. d) Przed włączeniem elektronarzędzia usunąć wszelkie klucze i narzędzia używane do regulacji. Narzędzie lub klucz znajdujący się w ruchomym elemencie urządzenia może prowadzić do obrażeń ciała. e) Unikać nienaturalnej postawy ciała. Dbać o bezpieczną postawę przy pracy i zawsze utrzymywać równowagę. Umożliwia to lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach. f) Nosić odpowiednią odzież. Nie nosić luźnego ubrania ani biżuterii. Nie zbliżać włosów i odzieży do ruchomych elementów urządzenia. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez poruszające się części. g) Jeżeli możliwy jest montaż urządzeń do odsysania pyłu, upewnić się, że są one podłączone i używane w prawidłowy sposób. Stosowanie urządzenia do odsysania pyłu może zmniejszyć zagrożenie związane z pyleniem podczas pracy. h) Nawet w przypadku dobrej znajomości elektronarzędzia, po jego wielokrotnym stosowaniu nie ufać złudnemu poczuciu bezpieczeństwa i nie ignorować zasad bezpieczeństwa. Brak uwagi podczas pracy może w ułamku sekundy spowodować poważne obrażenia ciała.

3.4 Użytkowanie i obsługa

elektronarzędzia a) Nie przeciążać elektronarzędzia. Podczas pracy używać wyłącznie elektronarzędzi odpowiednich do wykonywanej pracy. Używanie odpowiedniego elektronarzędzia zapewnia lepszą i bezpieczniejsza pracę w odpowiednim zakresie działań. b) Nie używać elektronarzędzia, którego wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, stanowi niebezpieczeństwo i wymaga naprawy. c) Przed zmianą ustawień urządzenia, wymianą wyposażenia dodatkowego lub przed odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazdka. Taki środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia. d) Nieużywane elektronarzędzia przechowywać w miejscu niedostępnym dla dzieci. Nie dopuszczać do użytkowania urządzenia osób, które nie znają jego obsługi lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia obsługiwane przez osoby niedoświadczone mogą być niebezpieczne. e) Elektronarzędzia i wyposażenie należy konserwować z należytą starannością. Sprawdzać, czy ruchome części działają prawidłowo i nie zakleszczają się, czy nie są pęknięte lub uszkodzone w sposób negatywnie wpływający na funkcjonowanie elektronarzędzia. Przed przystąpieniem do pracy z urządzeniem zlecić naprawę uszkodzonych części. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzia. f) Zachowywać odpowiednią ostrość i czystość narzędzi tnących. Starannie konserwowane narzędzia o ostrych krawędziach tnących rzadziej się zakleszczają i łatwiej się prowadzą. g) Elektronarzędzia, osprzęt, narzędzia robocze itp. należy użytkować zgodnie z niniejszymi zaleceniami. Zwracać przy tym uwagę na warunki pracy i wykonywaną czynność. Użycie elektronarzędzi do zastosowań innych niż przewidziane może doprowadzić do niebezpiecznych sytuacji. h) Uchwyty i powierzchnie chwytne utrzymywać w stanie suchym, czystym i wolnym od oleju oraz smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczną obsługę i kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.

a) Naprawę elektronarzędzia należy powierzać wyłącznie wykwalifikowanym specjalistom używającym tylko oryginalnych części zamiennych. Gwarantuje to zachowanie bezpieczeństwa elektronarzędzia.

3.6 Pozostałe zasady bezpieczeństwa

– Niniejsza instrukcja obsługi jest adresowana do osób dysponujących podstawową wiedzą techniczną związaną z obsługą opisywanych urządzeń. Osoby, które nie posiadają takiego Spis treści

1. Deklaracja zgodności

2. Użytkowanie zgodne z

bezpieczeństwaPOLSKIpl

doświadczenia, powinny najpierw skorzystać z pomocy doświadczonych użytkowników. – Producent nie ponosi odpowiedzialności za szkody powstałe na skutek nieprzestrzegania zapisów niniejszej instrukcji obsługi. Informacje w niniejszej instrukcji obsługi oznaczono w następujący sposób: Niebezpieczeństwo! Ostrzeżenie przed szkodami osobo- wymi lub środowiskowymi. Niebezpieczeństwo porażenia prą- dem! Ostrzeżenie przed szkodami osobo- wymi spowodowanymi przez elek- tryczność. Niebezpieczeństwo wciągnięcia! Ostrzeżenie przed szkodami osobo- wymi na skutek pochwycenia części ciała lub odzieży. Uwaga! Ostrzeżenie przed szkodami mate- rialnymi. Wskazówka: Informacje uzupełniające. Zasady bezpieczeństwa dotyczące pilarek do cięcia kątowego i ukośnego a) Pilarki do cięcia kątowego i ukośnego są przeznaczone do cięcia drewna i produktów drewnopodobnych, nie wolno ich używać do przecinania elementów żelaznych, jak pręty, drążki, śruby itd. Abrazyjny pył powoduje blokowanie ruchomych elementów urządzenia, np. dolnej osłony. Iskry powstające podczas piłowania nadpalają dolną osłonę, wkładkę i inne elementy wykonane z tworzyw sztucznych. b) W miarę możliwości zamocować element obrabiany zaciskami. Przytrzymywanie elementu dłonią wymaga zachowania bezpiecznej odległości wynoszącej przynajmniej 100 mm między dłonią i każdą stroną piły tarczowej. Nie stosować pilarki do przecinania małych elementów niemożliwych do zamocowania lub przytrzymania dłonią. Nadmierne zbliżenie dłoni do piły tarczowej powoduje zwiększone ryzyko obrażeń ciała na skutek kontaktu z piłą tarczową. Nie trzymać po stronie, w którą jest pochylona głowica pilarki. Nie trzymać skrzyżowanymi rękami. c) Obrabiany element musi być nieruchomy, zamocowany lub dociśnięty do ogranicznika i stołu. Nie wolno go wprowadzać na piłę tarczową i kontynuować cięcia bez użycia rąk. Luźne lub ruchome elementy poddawane obróbce mogą zostać odrzucone dużą prędkością i spowodować obrażenia ciała. d) Przesunąć piłę tarczową przez obrabiany element. Unikać przeciągania piły tarczowej przez obrabiany element. Unieść głowicę pilarki i przeciągnąć ją nad obrabianym elementem bez przecinania. Następnie załączyć silnik, przechylić głowicę pilarki w dół i naciskając przesunąć ją przez element. W przypadku cięć ciągniętych występuje ryzyko unoszenia się piły tarczowej w obrabianym elemencie oraz nagłego odrzutu piły w kierunku osoby obsługującej pilarkę. e) Nigdy nie krzyżować rąk nad przewidywaną linią cięcia, ani przed, ani za piłą tarczową. Podpieranie elementu „skrzyżowanymi rękami“, tzn. trzymanie elementu po prawej stronie piły tarczowej lewą ręką lub odwrotnie jest bardzo niebezpieczną praktyką. f) W czasie wirowania piły tarczowej nie sięgać rękami za ogranicznik. Zawsze zachowywać minimalny dystans bezpieczeństwa 100 mm pomiędzy dłonią a wirującą piłą tarczową (obowiązuje po obu stronach piły tarczowej, np. przy usuwaniu odpadów drewnianych). Zbliżenie wirującej piły tarczowej do dłoni może nie zostać zauważone i doprowadzić do poważnych obrażeń ciała. g) Sprawdzić element przed rozpoczęciem cięcia. Jeżeli jest wygięty lub skrzywiony, zamocować w taki sposób, aby strona wyboczona na zewnątrz przylegała do ogranicznika. Zawsze należy się upewnić, że wzdłuż linii cięcia pomiędzy elementem, ogranicznikiem i stołem nie ma żadnych szczelin. Wygięte lub skrzywione elementy mogą się obracać lub zmieniać położenie, a także powodować zaklinowanie wirującej piły tarczowej podczas pracy. W obrabianym elemencie nie może być gwoździ ani żadnych innych ciał obcych. h) Pilarki wolno używać tylko, jeżeli na stole nie znajdują się żadne narzędzia, odpady drewniane itd. – na stole może się znajdować wyłącznie obrabiany element. Drobne odpady, niezamocowane kawałki drewna i inne przedmioty, które wejdą w kontakt z wirującą piłą tarczową, mogą zostać odrzucone z dużą prędkością.

i) Zawsze przecinać wyłącznie jeden element.

Elementów ułożonych wielowarstwowo nie można odpowiednio zamocować ani przytrzymać, dlatego podczas cięcia mogą powodować zaklinowanie piły tarczowej lub mogą się osuwać. j) Przed rozpoczęciem pracy upewnić się, że pilarka stoi na równym i stabilnym podłożu. Równe i stabilne podłoże zmniejsza niebezpieczeństwo utraty stabilności pilarki do cięcia kątowego i ukośnego. k) Odpowiednio zaplanować pracę. Każdorazowo przy zmianie kąta nachylenia piły tarczowej lub kąta ukosu zwracać uwagę, aby regulowany ogranicznik był odpowiednio ustawiony i podpierał element, a jednocześnie nie stykał się z piłą tarczową ani osłoną. Aby stwierdzić, czy podczas pracy nie wystąpią żadne przeszkody, a piła tarczowa nie zetknie się z ogranicznikiem, konieczne jest przeprowadzenie pełnej symulacji ruchu piły tarczowej bez włączania urządzenia oraz bez umieszczania elementu na stole obróbczym. l) W przypadku elementów o szerokości lub długości większej niż szerokość/długość stołu obróbczego konieczne jest zapewnienie odpowiedniego podparcia, np. za pomocą przedłużeń stołu roboczego lub kozłów. Elementy dłuższe lub szersze niż stół pilarki mogą się przechylać, jeśli nie są mocno podparte. Przechylający się odcięty kawałek drewna lub element może unieść dolną osłonę lub zostać w niekontrolowany sposób odrzucony z dużą prędkością spod wirującej piły tarczowej. m) Nigdy nie korzystać z pomocy innych osób zamiast zastosowania przedłużenia stołu lub wykonania odpowiedniego podparcia. Niestabilne podparcie elementu może prowadzić do zaklinowania piły tarczowej. Obrabiany element może się przesunąć w trakcie cięcia wciągając osobę obsługującą pilarkę i jej pomocnika bezpośrednio na wirującą piłą tarczową. n) Nie dociskać obciętego elementu do wirującej piły tarczowej. W sytuacji ograniczonej przestrzeni, np. przy stosowaniu ograniczników wzdłużnych, odcięty element może się zaklinować o piłę i zostać odrzucony z dużą prędkością na zewnątrz. o) Do prawidłowego podpierania elementów o przekroju okrągłym, jak drągi czy rury, zawsze używać zacisków lub innych odpowiednich przyrządów. Drągi wykazują podczas cięcia tendencje do toczenia się, przez co piła tarczowa może się „wgryzać“, a element może zostać pociągnięty razem z dłonią osoby obsługującej pilarkę. p) Przed rozpoczęciem cięcia pozwolić, aby piła tarczowa osiągnęła maksymalną prędkość obrotową. Praktyka taka zmniejsza ryzyko odrzutu. q) W przypadku zaklinowania elementu lub zablokowania piły tarczowej wyłączyć pilarkę. Zaczekać, aż wszystkie ruchome części zatrzymają się, a następnie wyciągnąć z gniazda wtyczkę sieciową. Dopiero po wykonaniu tych czynności usunąć zaklinowany materiał. Kontynuowanie cięcia w opisanej sytuacji może spowodować utratę kontroli nad urządzeniem lub uszkodzenie pilarki. r) Po zakończeniu cięcia zwolnić wyłącznik, pozostawić głowicę pilarki opuszczoną i odczekać, aż piła tarczowa zatrzyma się. Dopiero wtedy usunąć odcięty materiał. Sięganie dłonią w strefę zatrzymującej się piły tarczowej jest bardzo niebezpieczne.

4.1 Pozostałe zasady bezpieczeństwa

Przestrzegać specjalnych zasad bezpieczeństwa zamieszczonych w poszczególnych rozdziałach. Przestrzegać obowiązujących uregulowań ustawowych oraz przepisów BHP. Niebezpieczeństwa o charakterze ogólnym! Podczas pracy uwzględniać czynniki zewnętrzne. W przypadku długich elementów stosować odpowiednie podpory. Maszynę mogą uruchamiać i używać wyłącznie osoby dysponujące doświadczeniem w obsłudze maszyn tego typu i świadome niebezpieczeństw występujących w każdej sytuacji roboczej. Osoby poniżej 18 roku życia mogą obsługiwać maszynę wyłącznie w ramach szkolenia zawodowego, pod nadzorem osoby prowadzącej szkolenie. Osobom trzecim, w szczególności dzieciom, nie wolno zbliżać się do strefy niebezpiecznej. Podczas pracy nie dopuszczać do manipulacji innych osób przy urządzeniu i przewodzie zasilania. Unikać nadmiernego nagrzewania się zębów tnących. Podczas cięcia tworzyw sztucznych nie dopuszczać do topienia materiału. Niebezpieczeństwo obrażeń ciała i zmiażdżenia ruchomymi elementami maszyny! Nigdy nie uruchamiać urządzenia bez zamontowanych elementów zabezpieczających. Zawsze zachowywać bezpieczny odstęp od piły tarczowej. W razie potrzeby używać odpowiednich przyrządów ułatwiających podawanie obrabianych elementów. Podczas pracy zachowywać bezpieczny odstęp od napędzanych elementów konstrukcyjnych urządzenia. Przed usunięciem z obszaru roboczego niewielkich kawałków obrabianego elementu, odpadów drewnianych itp. odczekać, aż piła tarczowa zatrzyma się. Piłować wyłącznie elementy o wymiarach umożliwiających bezpieczne przytrzymanie podczas obróbki. Do mocowania obrabianego elementu używać zacisków lub imadła. Zamocowanie elementu jest bezpieczniejsze niż przytrzymywanie go dłonią. Nie hamować wytracającej prędkość piły tarczowej przez wywieranie nacisku bocznego. Przed rozpoczęciem czynności związanych z ustawianiem, przeglądem lub naprawą należy wyciągać wtyczkę przewodu zasilającego. Jeśli urządzenie nie będzie użytkowane, wyciągać wtyczkę przewodu zasilającego. Niebezpieczeństwo skaleczenia również przy wyłączonym narzędziu tnącym! Podczas zmiany narzędzia tnącego nosić rękawice ochronne. Piły tarczowe przechowywać w sposób uniemożliwiający obrażenia ciała osób, które się z nimi zetkną. Niebezpieczeństwo spowodowane odrzutem głowicy pilarki (piła tarczowa blokuje się w materiale, a głowica gwałtownie przemieszcza się ku górze)! Do każdego przecinanego elementu należy dobrać odpowiednią piłę tarczową. Podczas pracy pewnie trzymać uchwyt. W chwili zagłębienia piły tarczowej w materiał niebezpieczeństwo odrzutu jest szczególnie duże. Wąskie lub cienkościenne elementy przecinać wyłącznie piłami tarczowymi o drobnych zębach.

bezpieczeństwaPOLSKI pl

Zawsze używać ostrych pił tarczowych. Stępione piły tarczowe należy bezzwłocznie wymieniać. Zwiększone ryzyko odrzutu występuje w przypadku zablokowania stępionego zęba tnącego w powierzchni obrabianego materiału. Nie ustawiać obrabianych elementów pod skosem. W razie wątpliwości sprawdzić, czy w obrabianym elemencie nie ma ciał obcych (na przykład gwoździ lub śrub). Nigdy nie przecinać kilku elementów jednocześnie – również w pękach składających się z wielu pojedynczych elementów. W takiej sytuacji występuje niebezpieczeństwo wypadku na skutek niekontrolowanego pochwycenia poszczególnych elementów w pęku. Wykonując żłobienia unikać wywierania bocznego nacisku na piłę tarczową – stosować zacisk. Niebezpieczeństwo wciągnięcia! Uważać, aby podczas pracy części ciała i odzieży nie zostały pochwycone i wciągnięte przez wirujące elementy konstrukcyjne maszyny (nie nosić krawatów, nie nosić rękawic, nie nosić odzieży z szerokimi rękawami; w przypadku długich włosów zakładać siatkę ochronną). Nigdy nie przecinać elementów, na których są linki, sznurki, taśmy, kable lub druty, ani takich, wewnątrz których znajdują się powyższe materiały. Niebezpieczeństwo spowodowane niewystarczającymi środkami ochrony indywidualnej! Nosić ochronniki słuchu. Nosić okulary ochronne. Nosić maskę przeciwpyłową. Nosić odpowiednią odzież roboczą. Nosić obuwie antypoślizgowe. Podczas dotykania pił tarczowych i chropowatych narzędzi używać rękawic. Piły tarczowe przenosić w pojemniku. Niebezpieczeństwo spowodowane pyłem drzewnym! Pracować wyłącznie z zastosowaniem instalacji odsysania pyłu. Instalacja odsysania pyłu musi spełniać warunki podane w rozdziale 16.. Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: - ołów z jastrychów na bazie ołowiu, - pył mineralny z cegieł, cement i inne wyroby murarskie, oraz - arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej. Ryzyko narażenia jest uzależnione od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia. Używać odpowiedniej instalacji do odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: - Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył. - Używać systemów odpylania i/lub oczyszczaczy powietrza. - Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu. - Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką. Niebezpieczeństwo związane z modyfikacjami technicznymi oraz stosowaniem części niepoddanych kontroli producenta i niedopuszczonych do stosowania Zmontować urządzenie dokładnie przestrzegając wskazówek zawartych w niniejszej instrukcji obsługi. Stosować wyłącznie elementy zatwierdzone przez producenta. Powyższe odnosi się w szczególności do: – pił tarczowych (numery katalogowe patrz rozdział 12. Akcesoria), – urządzeń zabezpieczających, – lasera wskazującego linię cięcia, – oświetlenia strefy cięcia. Tych elementów nie wolno poddawać żadnym modyfikacjom. Zwracać uwagę, aby prędkość obrotowa podana na pile tarczowej była przynajmniej tak duża, jak prędkość obrotowa podana na pilarce. Niebezpieczeństwo spowodowane wadami urządzenia! Każdorazowo przed użyciem sprawdzić urządzenie pod kątem ewentualnych uszkodzeń. Przed kontynuowaniem pracy z użyciem urządzenia starannie sprawdzić jego elementy zabezpieczające i ochronne oraz nieznacznie uszkodzone części pod kątem ich prawidłowego i zgodnego z przeznaczeniem działania. Sprawdzić, czy elementy ruchome funkcjonują prawidłowo i nie zakleszczają się. Wszystkie elementy muszą być prawidłowo zamontowane i spełniać wszystkie warunki do zapewnienia prawidłowej pracy urządzenia. Nie używać uszkodzonych lub odkształconych pił tarczowych. Niebezpieczeństwo spowodowane hałasem! Nosić ochronniki słuchu. Niebezpieczeństwo wskutek zablokowania obrabianego elementu! Jeżeli dojdzie do zablokowania:

1. wyłączyć urządzenie,

2. wyjąć wtyczkę sieciową,

4. usunąć blokadę używając odpowiednich

4.2 Symbole na urządzeniu

(zależne od modelu) Przeczytać instrukcję obsługi. Nie dotykać piły tarczowej. Nosić okulary ochronne i ochronniki słuchu. Nie używać urządzenia w warunkach znacznej wilgotności. Promieniowanie laserowe - nie patrzeć prosto w promień.

4.3 Urządzenia zabezpieczające

Osłona wahliwa (7) Chronić osłonę wahliwą przed niezamierzonym kontaktem z piłą tarczową oraz wyrzucanymi z maszyny wiórami. Blokada bezpieczeństwa (29) Wciśnięcie blokady bezpieczeństwa to warunek konieczny umożliwiający otwarcie osłony wahliwej i opuszczenie pilarki do pozycji roboczej. Ogranicznik obrabianego przedmiotu (30) Ogranicznik obrabianego przedmiotu zapobiega przemieszczaniu się elementu podczas obróbki. Podczas pracy ogranicznik musi być zawsze zamontowany. Regulowany ogranicznik musi być odpowiednio ustawiony i właściwie dociskać obrabiany element, nie dotykając jednocześnie piły tarczowej ani osłony. Zablokować za pomocą (31) śruby ustalającej. Patrz strona 2. 1 Uchwyt do przenoszenia 2 Króciec instalacji odsysania wiórów 3 Adapter kątowy do odsysania wiórów 4 Uchwyt do przenoszenia 5 Oświetlenie strefy cięcia 6 Wyjście promienia laserowego 7 Osłona wahliwa 8 Poszerzenie stołu 9 Stół 10 Śruba blokująca poszerzenia stołu 11 Zacisk do mocowania obrabianych elementów 12 Dźwignia zapadkowa do ustawiania kąta nachylenia 13 Przycisk blokujący (do zwiększania kąta nachylenia o +/- 2°) 14 Dźwignia ustalająca kąta nachylenia 15 Blokada piły tarczowej 16 Blokada transportowa 17 Klucz imbusowy / zasobnik na klucze imbusowe 18 Śruba ustalająca przyciągarki 19 Haki do nawijania przewodu 20 Wkładka do płyty stołu 21 Zapadka pozycji zatrzaskowych stołu obrotowego 22 Uchwyt ustalający stołu obrotowego 23 Stół obrotowy 24 Włącznik / wyłącznik oświetlenia strefy cięcia 25 Włącznik / wyłącznik lasera wskazującego linię cięcia 26 Pokrętło nastawcze prędkości obrotowej 27 Włącznik / wyłącznik pilarki 28 Uchwyt pilarki 29 Blokada bezpieczeństwa 30 Przesuwne ograniczniki obrabianych elementów (łącznie z nakładką) 31 Śruba ustalająca ograniczników obrabianych elementów 32 Dźwignie blokujące (tylko KGSV 72 Xact SYM) 33 Zapadki blokujące (tylko KGSV 72 Xact SYM) 34 Kątownik nastawny

• zależne od modelu / wyposażenia Montaż uchwytu ustalającego stołu obrotowego Umieścić (22) uchwyt ustalający w stole (23) obrotowym i wkręcić. Umieszczanie naklejki ostrzegającej przed promieniowaniem laserowym Urządzenie jest dostarczane z etykietą w języku niemieckim ostrzegającą przed promieniowaniem laserowym. Przed pierwszym użyciem urządzenia na etykietę należy nakleić dołączoną naklejkę w języku ojczystym. Ustawianie Dla zapewnienia bezpiecznej pracy urządzenie należy zamocować na stabilnym podłożu.

5. Elementy urządzenia

6. Ustawianie i transportPOLSKIpl

– Za podłoże może służyć zamontowana na stałe płyta robocza lub stół warsztatowy albo któraś z podstaw Metabo (patrz rozdział „Akcesoria”). – Urządzenie musi zachować stabilność również podczas obróbki elementów o znacznych rozmiarach. – Długie elementy muszą być podczas obróbki podparte odpowiednim wyposażeniem dodatkowym. Wskazówka: Do zastosowań mobilnych urządzenie można przykręcić na płycie ze sklejki lub płycie stolarskiej (500 mm × 500 mm, minimalna grubość 19 mm). Na czas pracy płytę zamontować na stole warsztatowym śrubowymi ściskami stolarskimi.

1. Przykręcić urządzenie do podłoża (przez

2. Odkręcić blokadę transportową (16): opuścić

głowicę pilarki nieznacznie w dół i przytrzymać. Wyciągnąć blokadę transportową (16).

3. Powoli podnieść głowicę pilarki do góry.

1. Przechylić głowicę pilarki na dół i wcisnąć

blokadę transportową (16).

2. Za pomocą śruby ustalającej (18) zablokować

przyciągarkę w tylnym położeniu. Uwaga! Nigdy nie transportować pilarki trzymając za urządzenia zabezpieczające.

3. Do podnoszenia i przenoszenia pilarki używać

uchwytu do przenoszenia (1) lub uchwytu do przenoszenia (4).

7.1 Włącznik/wyłącznik silnika (27)

Włączanie silnika: Nacisnąć i trzymać wciśnięty włącznik/ wyłącznik. Wyłączanie silnika: Zwolnić włącznik/wyłącznik silnika.

7.2 Włącznik / wyłącznik oświetlenia

strefy cięcia (24) Włączanie i wyłączanie oświetlenia strefy cięcia. Niebezpieczeństwo! Nie kierować wiązki światła w oczy ludzi ani zwierząt.

7.3 Włącznik / wyłącznik lasera

wskazującego linię cięcia (25) Włączanie i wyłączanie lasera wskazującego linię cięcia. Promień lasera pokazuje linie z lewej i prawej strony rzazu wycinanego przez piłę. Aby zapoznać się z zasadą pozycjonowania, wykonać cięcie próbne. Niebezpieczeństwo! PROMIENIOWANIE LASEROWE

NIE PATRZEĆ W PROMIEŃ LASERA

LASER KLASY 2 EN 60825-1:2007 P<1mW, λ=650nm

7.4 Ustawianie kąta nachylenia

Podnieść głowicę pilarki do góry. Obrócić dźwignię zapadkową (12) do przodu. Po odkręceniu dźwigni ustalającej (14) (obróceniu do tyłu) można pochylić pilarkę od 0° do 45° w lewo lub w prawo względem pionu. Jeżeli dźwignia zapadkowa (12) jest zamknięta w kierunku tyłu, pilarka zazębia się w określonych pozycjach. Wciśnięcie przycisku blokującego (13) podczas ustawiania nachylenia pozwala nastawić kąt do 47° w lewą lub do 47° w prawą stronę względem pionu. Niebezpieczeństwo! W celu uniemożliwienia zmiany kąta nachylenia podczas piłowania konieczne jest przykręcenie dźwigni ustalającej (14) ramienia wahliwego (również w pozycjach zatrzaskowych!).

W celu wykonania cięcia pod kątem można obrócić stół obrotowy o 50° w lewo albo o 50° w prawo po uprzednim odkręceniu uchwytu ustalającego (22) i naciśnięciu zapadki (21). Jeżeli zapadka (21) jest przesunięta do góry, stół obrotowy zazębia się w określonych pozycjach kątowych. Przy całkowitym opuszczeniu zapadki (21) funkcja zazębiania nie działa. Niebezpieczeństwo! Dla uniemożliwienia zmiany kąta podczas pracy konieczne jest przykręcenie uchwytu ustalającego (22) stołu obrotowego (również w pozycjach zatrzaskowych!).

7.6 Tylko KGSV 72 Xact SYM: Cięcia

symetryczne Do szybkiego i łatwego cięcia pod kątem za pomocą symetrycznie ustawianego układu ograniczników. Podnieść do góry obydwie dźwignie blokujące (32) i zwolnić zacisk. Zapadki blokujące (33) wcisnąć do końca w dół, co dezaktywuje funkcję zazębiania. Ustawić wymagany kąt poprzez przyłożenie „kątownika nastawnego“ (34): przesunąć jednocześnie obydwie powierzchnie stołów (9) / ograniczniki obrabianych elementów (30) i dopasować do wymaganego kąta. Jeżeli zapadki blokujące (33) znajdują się w górnym położeniu, obydwie powierzchnie stołów (9) / ograniczniki obrabianych elementów (30) zazębiają się w określonych pozycjach kątowych. Niebezpieczeństwo! W celu uniemożliwienia zmiany kąta podczas piłowania konieczne jest wciśnięcie w dół obydwu dźwigni blokujących (32) (również w pozycjach zatrzaskowych!).

Przyciągarka umożliwia cięcie elementów o większym przekroju. Można jej używać do wykonywania wszystkich rodzajów cięć (cięcia proste, cięcia wykonywane pod kątem, cięcia ukośne oraz cięcia podwójnie ukosowe). Jeżeli przyciągarka nie jest potrzebna, należy ją zablokować za pomocą śruby ustalającej (18) w pozycji tylnej.

7.8 Ogranicznik głębokości cięcia

W połączeniu z przyciągarką ogranicznik głębokości cięcia (47) umożliwia wykonywanie żłobień. Przekręcić śrubę nastawczą i zablokować przeciwnakrętką. Ogranicznik głębokości cięcia można dezaktywować, jeżeli przykładnica (48) jest przesunięta do tyłu.

7.9 Regulacja prędkości obrotowej

Ustawić prędkość obrotową za pomocą pokrętła nastawczego (26). Zalecane pozycje pokrętła nastawczego patrz tabela. Drewno: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Aluminium: . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Tworzywo sztuczne: . . . . . . . . . . . . . . . . . . 1 - 3

8.1 Podłączenie odsysania wiórów

Niebezpieczeństwo! Niektóre rodzaje pyłu drewnianego (np. z drewna dębowego, bukowego i jesionowego) mogą wywoływać raka przy wydychaniu. – Pracować wyłącznie z zastosowaniem odpowiedniego odsysania wiórów. – Jako uzupełnienie stosować maskę przeciwpyłową, ponieważ odessanie całości pyłu i wiórów jest niemożliwe. Podłączając do urządzenia instalację odsysania wiórów: Podłączyć instalację odsysania wiórów lub mobilny odkurzacz uniwersalny do króćca instalacji odsysania wiórów (2). W razie potrzeby założyć adapter kątowy do odsysania wiórów (3). Instalacja odsysania wiórów musi spełniać warunki opisane w rozdziale 16. „Dane techniczne". Przestrzegać instrukcji obsługi instalacji odsysania wiórów.

8.2 Montaż zacisku do mocowania

obrabianych elementów Zacisk do mocowania obrabianych elementów (11) można zamontować w dwóch pozycjach: – Dla elementów szerokich

Zacisk do mocowania obrabianych elementów wsunąć w tylny otwór (35) stołu. – Dla elementów wąskich

Zacisk do mocowania obrabianych elementów wsunąć w przedni otwór (36) stołu.

8.3 Podłączenie do sieci

Niebezpieczeństwo! Napięcie elektryczne Urządzenia wolno używać wyłącznie w połączeniu z zasilaniem spełniającym poniższe parametry (patrz również rozdział 16. "Dane techniczne"): – Napięcie i częstotliwość sieciowa muszą być zgodne z danymi umieszczonymi na tabliczce znamionowej urządzenia; – Zabezpieczenie różnicowoprądowe dla prądu różnicowego 30 mA; – Gniazda sieciowe muszą być prawidłowo zainstalowane, uziemione i sprawdzone. Kabel sieciowy układać w sposób nieutrudniający pracy i uniemożliwiający jego uszkodzenie. Stosować wyłącznie przedłużacze w płaszczu gumowym o odpowiednio dużym przekroju (3 × 1,5 mm

Stosować przedłużacze przeznaczone do pracy poza pomieszczeniami. Poza pomieszczeniami stosować tylko dopuszczone i odpowiednio oznakowane przedłużacze. Unikać niezamierzonego rozruchu. Upewnić się, że podczas podłączania wtyczki do gniazda sieciowego włącznik/wyłącznik urządzenia jest wyłączony. Przed rozpoczęciem pracy sprawdzić, czy urządzenia zabezpieczające są w nienagannym stanie. Podczas pracy pilarką przyjąć odpowiednią postawę ciała: – stać z przodu na pozycji operatora; – przodem do pilarki; – obok płaszczyzny wirowania piły tarczowej. Niebezpieczeństwo! W miarę możliwości zamocować element zaciskiem do mocowania obrabianych elementów (11). Niebezpieczeństwo zgniecenia! Podczas nachylania lub obracania głowicy pilarki nie manipulować w strefie zawiasów ani pod urządzeniem! Podczas nachylania pewnie przytrzymywać głowicę. Podczas pracy używać: – Podpory – w przypadku długich elementów, które mogłyby spaść ze stołu po przecięciu; – Instalacji do odsysania wiórów.

7. Urządzenie w szczegółach

Piłować wyłącznie elementy o wymiarach umożliwiających bezpieczne przytrzymanie podczas obróbki. Podczas obróbki mocno przyciskać element do stołu i nie ustawiać ukośnie. Nie hamować piły tarczowej przez wywieranie nacisku bocznego. Występuje niebezpieczeństwo wypadku na skutek zablokowania piły tarczowej.

Ustawienia wyjściowe: – Blokada transportowa (16) wyciągnięta. – Głowica pilarki podniesiona do góry. – Ogranicznik głębokości cięcia (48) nieaktywny. – Stół obrotowy w pozycji 0°, uchwyt ustalający (22) stołu obrotowego zaciągnięty. – Kąt nachylenia głowicy pilarki względem pionu wynosi 0°, dźwignia ustalająca (14) kąta nachylenia zaciągnięta. – Przyciągarka w krańcowej pozycji tylnej. – Śruba ustalająca (18) przyciągarki poluzowana. – Ustawić ogranicznik obrabianego przedmiotu (30): Poluzować śrubę ustalającą (31). Przesunąć regulowany ogranicznik obrabianego przedmiotu (30) (część górną i dolną) w taki sposób, żeby możliwie dobrze dociskał obrabiany element, nie dotykając piły tarczowej ani osłony. Dokręcić za pomocą śruby ustalającej (31). Cięcie elementu:

1. Docisnąć obrabiany element do ogranicznika i

zamocować zaciskiem do mocowania obrabianych elementów (11).

2. W przypadku elementów o większej

szerokości przeciągnąć głowicę pilarki do przodu, w kierunku operatora (przyciągarka).

3. Wcisnąć blokadę bezpieczeństwa (29), a

następnie nacisnąć i trzymać wciśnięty włącznik/wyłącznik (27) urządzenia.

4. Trzymając za uchwyt powoli opuścić

całkowicie głowicę pilarki, w razie potrzeby przesunąć do tyłu (w stronę przeciwną do operatora). Podczas pracy przyciskać głowicę do elementu w taki sposób, aby nie spowodować zbyt znacznego spadku prędkości obrotowej.

5. Przepiłować element w ramach jednego

6. Zwolnić włącznik/wyłącznik (27) urządzenia i

pozwolić, aby głowica pilarki powoli powróciła do swojego górnego położenia wyjściowego.

9.2 Cięcia wykonywane pod kątem

Ustawienia wyjściowe: – Blokada transportowa (16) wyciągnięta. – Głowica pilarki podniesiona do góry. – Ogranicznik głębokości cięcia (48) nieaktywny. – Kąt nachylenia głowicy pilarki względem pionu wynosi 0°, dźwignia ustalająca (14) kąta nachylenia zaciągnięta. – Przyciągarka w krańcowej pozycji tylnej. – Śruba ustalająca (18) przyciągarki poluzowana. – Ustawić ogranicznik obrabianego przedmiotu (30): Poluzować śrubę ustalającą (31). Przesunąć regulowany ogranicznik obrabianego przedmiotu (30) (część górną i dolną) w taki sposób, żeby możliwie dobrze dociskał obrabiany element, nie dotykając piły tarczowej ani osłony. Dokręcić za pomocą śruby ustalającej (31). OSTRZEŻENIE - Tylko model KGSV 72 Xact SYM: Wyrównać ograniczniki obrabianych elementów (30) w jednej płaszczyźnie (w jednej linii). (Zaleca się wcisnąć zapadki blokujące (33) do dołu, aby obydwie powierzchnie stołów (9) / ograniczniki obrabianych elementów (30) zazębiły się w pozycji kątowej 0°.) – Wcisnąć do końca w dół obydwie dźwignie blokujące (32). Cięcie elementu:

1. Odkręcić uchwyt ustalający (22) stołu

obrotowego i zwolnić zapadkę (21).

2. Ustawić żądany kąt.

Wskazówka: Jeżeli zapadka (21) jest przesunięta do góry, stół obrotowy zazębia się w pozycjach kątowych 0°, 15°, 22,5°, 31,6°, 45° i 60°. Przy całkowitym opuszczeniu zapadki (21) funkcja zazębiania nie działa.

3. Dokręcić uchwyt ustalający (22) stołu

obrotowego. Uwaga! Dla uniemożliwienia zmiany kąta podczas pracy konieczne jest przykręcenie uchwytu ustalającego (22) stołu obrotowego (również w pozycjach zatrzaskowych!).

4. Przeciąć obrabiany element zgodnie z opisem

w punkcie „Cięcia proste“.

Ustawienia wyjściowe: – Blokada transportowa (16) wyciągnięta. – Głowica pilarki podniesiona do góry. – Ogranicznik głębokości cięcia (48) nieaktywny. – Stół obrotowy w pozycji 0°, uchwyt ustalający (22) stołu obrotowego zaciągnięty. – Przyciągarka w krańcowej pozycji tylnej. – Śruba ustalająca (18) przyciągarki poluzowana. – Ustawić ogranicznik obrabianego przedmiotu (30): Poluzować śrubę ustalającą (31). Przesunąć regulowany ogranicznik obrabianego przedmiotu (30) (część górną i dolną) w taki sposób, żeby możliwie dobrze dociskał obrabiany element, nie dotykając piły tarczowej ani osłony. Dokręcić za pomocą śruby ustalającej (31). W przypadku określonych ustawień kątowych może być konieczne wyjęcie w całości górnej części prawego, przesuwnego ogranicznika obrabianego przedmiotu (30) po wcześniejszym poluzowaniu śruby ustalającej (31). Ponownie dokręcić śrubę ustalającą (31) (po wykonaniu cięcia zamontować z powrotem górną część ogranicznika i dokręcić za pomocą śruby ustalającej (31), żeby nie zginęła). Cięcie elementu:

1. Poluzować dźwignię ustalającą (14) kąta

2. Powoli pochylić ramię wahliwe do

odpowiedniej pozycji. Odciągnąć dźwignię zapadkową (12) w kierunku operatora = bezstopniowa regulacja ramienia wahliwego. Przesunąć dźwignię zapadkową (12) do tyłu = blokowanie ramienia wahliwego w pozycjach zatrzaskowych. Wskazówka: Ramię wahliwe zazębia się w pozycjach kątowych 0°, 22,5° i 33,9°.

3. Dokręcić dźwignię ustalającą (14) kąta

nachylenia. Uwaga! W celu uniemożliwienia zmiany kąta nachylenia podczas piłowania konieczne jest przykręcenie dźwigni ustalającej ramienia wahliwego (również w pozycjach zatrzaskowych!).

4. Przeciąć obrabiany element zgodnie z opisem

w punkcie „Cięcia proste“.

9.4 Cięcia podwójnie ukosowe

Wskazówka: Cięcie podwójnie ukosowe jest połączeniem cięcia wykonywanego pod kątem i cięcia ukośnego. Oznacza to, że obrabiany element jest przecinany ukośnie do tylnej krawędzi przyłożenia oraz ukośnie w stosunku do strony górnej. Ustawienia wyjściowe: – Blokada transportowa (16) wyciągnięta. – Głowica pilarki podniesiona do góry. – Ogranicznik głębokości cięcia (48) nieaktywny. – Stół obrotowy zablokowany w żądanej pozycji. – Ramię wahliwe przechylone do odpowiedniego kąta względem powierzchni elementu i zablokowane. – Przyciągarka w krańcowej pozycji tylnej. – Śruba ustalająca (18) przyciągarki poluzowana. – Ustawić ogranicznik obrabianego przedmiotu (30): Poluzować śrubę ustalającą (31). Przesunąć regulowany ogranicznik obrabianego przedmiotu (30) (część górną i dolną) w taki sposób, żeby możliwie dobrze dociskał obrabiany element, nie dotykając piły tarczowej ani osłony. Dokręcić za pomocą śruby ustalającej (31). W przypadku określonych ustawień kątowych może być konieczne wyjęcie w całości górnej części prawego, przesuwnego ogranicznika obrabianego przedmiotu (30) po wcześniejszym poluzowaniu śruby ustalającej (31). Ponownie dokręcić śrubę ustalającą (31) (po wykonaniu cięcia zamontować z powrotem górną część ogranicznika i dokręcić za pomocą śruby ustalającej (31), żeby nie zginęła). – Tylko w przypadku KGSV 72 Xact SYM: Wyrównać ograniczniki obrabianych elementów (30) w jednej płaszczyźnie (w jednej linii). Wcisnąć do końca w dół obydwie dźwignie blokujące (32). Cięcie elementu: Niebezpieczeństwo! Podczas cięcia podwójnie ukosowego piła tarczowa jest łatwiej dostępna wskutek znacznego nachylenia – zwiększone ryzyko obrażeń ciała. Zachowywać bezpieczny odstęp od piły tarczowej! Przeciąć obrabiany element zgodnie z opisem w punkcie „Cięcia proste“.

9.5 Wykonywanie żłobień

Wskazówka: W połączeniu z przyciągarką ogranicznik głębokości cięcia umożliwia wykonywanie żłobień. Podczas pracy nie następuje pełne przecięcie, lecz nacięcie elementu na odpowiednią głębokość. Niebezpieczeństwo odrzutu!

dczas wykonywania żłobień szczególnie ważne jest unikanie wywierania bocznego nacisku na piłę tarczową. W przeciwnym razie głowica pilarki może nieoczekiwanie odskoczyć do góry! Podczas wykonywania żłobień należy używać zacisków. Unikać wywierania bocznego nacisku na głowicę pilarki. Ustawienia wyjściowe: – Blokada transportowa (16) wyciągnięta. – Głowica pilarki podniesiona do góry. – Ramię wahliwe przechylone do odpowiedniego kąta względem powierzchni elementu i zablokowane. – Stół obrotowy zablokowany w żądanej pozycji. – Przyciągarka w krańcowej pozycji tylnej. – Śruba ustalająca (18) przyciągarki poluzowana. Cięcie elementu:

1. Ustawić ogranicznik głębokości cięcia (47) na

odpowiednią głębokość i zabezpieczyć przeciwnakrętką.

2. Zwolnić blokadę bezpieczeństwa (29) i

przechylić głowicę pilarki w dół, aby skontrolować ustawioną głębokość cięcia.

3. Wykonać cięcie próbne.

4. W razie potrzeby powtarzać kroki 1 oraz 3 do

osiągnięcia żądanej głębokości cięcia.

5. Przeciąć obrabiany element zgodnie z opisem

w punkcie „Cięcia proste“.POLSKIpl

symetryczne Wskazówka: Do szybkiego i łatwego cięcia pod kątem za pomocą symetrycznie ustawianego układu ograniczników. Ustawienia wyjściowe: – Blokada transportowa (16) wyciągnięta. – Głowica pilarki podniesiona do góry. – Ogranicznik głębokości cięcia (48) nieaktywny. – Stół obrotowy w pozycji 0°, uchwyt ustalający (22) stołu obrotowego zaciągnięty. – Kąt nachylenia głowicy pilarki względem pionu wynosi normalnie 0°. W celu wykonania cięć specjalnych można pochylić głowicę pilarki. Dźwignia ustalająca (14) kąta nachylenia zaciągnięta. – Przyciągarka musi być zablokowana za pomocą śruby ustalającej (18) w tylnym położeniu. – Regulowany ogranicznik obrabianego przedmiotu (30) musi być odpowiednio ustawiony i właściwie dociskać obrabiany element, nie dotykając jednocześnie piły tarczowej ani osłony. Zablokować obydwa ograniczniki obrabianego przedmiotu (30) za pomocą śrub ustalających (31). Ustawianie kąta:

1. Przyłożyć dostarczony w komplecie „kątownik

nastawny“ (34) do narożnika (np. kąta w pomieszczeniu). Rozewrzeć „kątownik nastawny“ (34) do rozmiarów narożnika przenosząc w ten sposób wartość kąta.

2. Podnieść do góry obydwie dźwignie blokujące

(32) i zwolnić zacisk.

3. Wcisnąć zapadki blokujące (33) do końca w

dół, aby dezaktywować funkcję zazębiania.

5. Odwzorować kąt „kątownika nastawnego“

(34) na układzie ograniczników przesuwając jednocześnie obydwie powierzchnie stołów (9) / ograniczniki obrabianych elementów (30) i dosuwając do „kątownika nastawnego“ (34). Wskazówka: Jeżeli zapadki blokujące (33) znajdują się w górnym położeniu, obydwie powierzchnie stołów (9) / ograniczniki obrabianych elementów (30) zazębiają się w pozycjach kątowych 45°, 22,5°, 0°, -22,5° i -45°. Jeżeli zapadki (33) są opuszczone w dół, funkcja zazębiania nie działa.

6. Wcisnąć obydwie dźwignie blokujące (32) do

końca w dół, aby zablokować pilarkę w tej pozycji. Niebezpieczeństwo! W celu uniemożliwienia zmiany kąta podczas piłowania konieczne jest wciśnięcie w dół obydwu dźwigni blokujących (32) (również w pozycjach zatrzaskowych!). Cięcie elementu:

7. W razie potrzeby odsunąć na bok ogranicznik

obrabianego elementu (30) znajdujący się po drugiej stronie. Docisnąć pierwszy

obrabianych elementów do lewego ogranicznika i zamocować za pomocą zacisku do mocowania obrabianych elementów (11), a następnie przepiłować zgodnie z opisem w punkcie „Cięcia proste“.

8. W razie potrzeby odsunąć na bok ogranicznik

obrabianego elementu (30) znajdujący się po drugiej stronie. Docisnąć drugi z obrabianych elementów do prawego ogranicznika i zamocować za pomocą zacisku do mocowania obrabianych elementów (11), a następnie przepiłować zgodnie z opisem w punkcie „Cięcia proste“. Niebezpieczeństwo! Przed rozpoczęciem prac związanych z czyszczeniem i konserwacją wyciągnąć wtyczkę sieciową. – Inne prace konserwacyjne lub naprawcze niż opisane w niniejszym rozdziale mogą przeprowadzać wyłącznie wykwalifikowani pracownicy. – Uszkodzone części, w szczególności urządzenia zabezpieczające, zastępować wyłącznie oryginalnymi częściami zamiennymi. Elementy niesprawdzone i niezatwierdzone przez producenta mogą prowadzić do wystąpienia nieprzewidzianych szkód. – Po zakończeniu wszelkich prac związanych z konserwacją i czyszczeniem ponownie uruchomić wszystkie elementy zabezpieczające i sprawdzić ich sprawność.

10.1 Wymiana piły tarczowej

Niebezpieczeństwo oparzenia! Krótko po zakończeniu piłowania piła tarczowa może być bardzo gorąca. Odczekać do ostygnięcia rozgrzanej piły tarczowej. Gorącej piły tarczowej nie czyścić cieczami palnymi. Niebezpieczeństwo skaleczenia istnieje również po zatrzymaniu piły tarczowej! Podczas luzowania i dokręcania śruby mocującej (40) osłona wahliwa (7) musi być wychylona ponad piłą tarczową. Podczas wymiany piły tarczowej nosić rękawice ochronne.

1. Wyciągnąć wtyczkę sieciową z gniazda.

2. Ustawić głowicę pilarki w pozycji górnej.

3. Zablokować piłę tarczową: nacisnąć przycisk

blokady obracając przy tym drugą dłonią piłę tarczową aż do zatrzaśnięcia przycisku blokady. Przytrzymać wciśnięty przycisk blokujący.

4. Używając klucza imbusowego (40) odkręcić

zamocowaną na wałku piły tarczowej śrubę mocującą wraz z podkładką (17) obracając śrubę zgodnie z ruchem wskazówek zegara (gwint lewoskrętny!).

5. Zwolnić blokadę bezpieczeństwa (29), a

następnie przesunąć osłonę wahliwą (7) do góry i przytrzymać w tej pozycji.

6. Ostrożnie zdjąć kołnierz zewnętrzny (41) oraz

piłę tarczową (42) z wałka piły tarczowej, a następnie ponownie zamknąć osłonę wahliwą. Niebezpieczeństwo! Nie stosować detergentów (np. do usuwania resztek żywicy) mogących wchodzić w reakcje z elementami wykonanymi ze stopów metali lekkich; mogą one negatywnie wpływać na trwałość piły.

7. Oczyścić powierzchnie mocowań:

– wałek piły tarczowej (45), – piła tarczowa (42), – kołnierz zewnętrzny (41), – kołnierz wewnętrzny (44). Niebezpieczeństwo! Prawidłowo założyć kołnierz wewnętrzny! W przeciwnym razie piła może się blokować lub poluzować! Kołnierz wewnętrzny jest założony prawidłowo, jeżeli rowek pierścieniowy jest skierowany do piły tarczowej, a płaska strona do silnika.

8. Osadzić kołnierz wewnętrzny (44).

9. Zwolnić blokadę bezpieczeństwa (29), a

następnie przesunąć osłonę wahliwą (7) do góry i przytrzymać w tej pozycji. 10.Założyć nową piłę tarczową zgodnie z kierunkiem obrotów: patrząc od lewej strony (otwartej) strzałka umieszczona na pile tarczowej musi wskazywać kierunek zgodny z kierunkiem wskazywanym przez strzałkę na osłonie piły tarczowej (43)! Niebezpieczeństwo! Stosować wyłącznie piły tarczowe spełniające warunki i parametry podane w niniejszej instrukcji obsługi. Stosować wyłącznie odpowiednie piły tarczowe zaprojektowane do maksymalnej prędkości obrotowej (patrz „Dane techniczne“) – nieodpowiednie lub uszkodzone piły tarczowe mogą spowodować nagłe odrzucanie elementów wywołane siłą odśrodkową. Piły tarczowe przeznaczone do obróbki drewna lub podobnych materiałów muszą spełniać wymogi normy EN 847-1. Nie wolno stosować: – pił tarczowych wykonanych z wysokostopowej stali szybkotnącej (HSS); – uszkodzonych pił tarczowych; – tarcz tnących. Niebezpieczeństwo! – Do montowania piły tarczowej używać wyłącznie oryginalnych części. – Nie używać luźnych pierścieni redukcyjnych, w przeciwnym razie piła może się obluzować. – Piły tarczowe montować w sposób zapewniający wyważenie i pracę bez bicia oraz brak możliwości obluzowania. 11.Ponownie zamknąć osłonę wahliwą (7). 12.Założyć kołnierz zewnętrzny (41) – strona płaska musi być skierowana w kierunku śruby mocującej z podkładką (40)! 13.Przykręcić śrubę mocującą z podkładką (40) w kierunku przeciwnym do ruchu wskazówek zegara (gwint lewoskrętny!), a następnie mocno dokręcić ręką. 14.Zablokować piłę tarczową: nacisnąć przycisk blokady (15) obracając przy tym drugą dłonią piłę tarczową aż do zatrzaśnięcia przycisku blokady. Przytrzymać wciśnięty przycisk blokujący. Niebezpieczeństwo! – Nie stosować przedłużenia klucza sześciokątnego. – Nie dokręcać śruby mocującej uderzeniami w klucz sześciokątny. 15.Śrubę mocującą (40) mocno dokręcić kluczem sześciokątnym (17). 16.Sprawdzić działanie. W tym celu zwolnić blokadę bezpieczeństwa (29), a następnie opuścić piłę na dół: – Podczas opuszczania osłona wahliwa musi uwalniać piłę tarczową bez dotykania innych elementów urządzenia. – Podczas podnoszenia piły tarczowej do położenia wyjściowego osłona wahliwa musi ponownie zasłonić piłę tarczową. – Obrócić ręcznie piłę tarczową. Piła tarczowa musi się swobodnie obracać w każdym ustawieniu bez kontaktu z innymi elementami urządzenia.

10.2 Wymiana wkładki płyty stołu

Niebezpieczeństwo! W przypadku uszkodzenia wkładki płyty stołu (20) między wkładkę a piłę tarczową mogą się dostawać drobne elementy i blokować piłę (34) (9) / (30) (34)

10. Konserwacja i czyszczeniePOLSKI pl

tarczową. Uszkodzoną wkładkę płyty stołu bezzwłocznie wymieniać!

1. Wykręcić śruby mocujące wkładkę do płyty

stołu. W razie potrzeby obrócić stół obrotowy i nachylić głowicę pilarki, aby uzyskać dostęp do śrub.

2. Zdjąć wkładkę płyty stołu.

3. Założyć nową wkładkę.

4. Dokręcić śruby mocujące wkładkę do płyty

10.3 Regulacja ogranicznika

obrabianych elementów

1. Poluzować śruby imbusowe (46).

2. Ustawić ogranicznik obrabianych elementów

(30) w taki sposób, aby w pozycji zatrzaśnięcia się stołu obrotowego na nastawie 0° znajdował się względem piły tarczowej dokładnie pod kątem prostym.

3. Dokręcić śruby imbusowe (46).

10.4 Regulacja lasera wskazującego

linię cięcia Niebezpieczeństwo! PROMIENIOWANIE LASEROWE

NIE PATRZEĆ W PROMIEŃ LASERA

Do regulacji jest potrzebny klucz sześciokątny 2,5 mm. Przyłożyć deskę z narysowaną pionową linią do ogranicznika obrabianego elementu, żeby promień lasera był lepiej widoczny.

1. Obracając śrubą (38) ustawić promień lasera

równolegle do piły tarczowej (42).

2. Obracając śrubą (37) LUB (39) ustawić

promień lasera równolegle do piły tarczowej (42).

3. Obracając śrubą (37) ORAZ (39)

wyregulować odległość od piły tarczowej (42)

4. W razie potrzeby powtórzyć czynności od 1 do

10.5 Czyszczenie urządzenia

Za pomocą szczotki lub odkurzacza usunąć wióry i pył z: – elementów nastawczych; – elementów obsługowych; – otworu chłodzenia silnika; – przestrzeni pod wkładką do płyty stołu; – przestrzeni pod stołem obrotowym (dostępna przez otwory z tyłu); – lasera wskazującego linię cięcia; – oświetlenia strefy cięcia.

10.6 Przechowywanie urządzenia

Niebezpieczeństwo! Urządzenie przechowywać w sposób uniemożliwiający jego uruchomienie przez osoby nieuprawnione. Upewnić się, że przechowywane urządzenie nie stwarza dla nikogo niebezpieczeństwa obrażeń. Uwaga! Nie przechowywać urządzenia na zewnątrz ani w wilgotnym otoczeniu bez odpowiedniego zabezpieczenia.

Przed każdym użyciem Usunąć wióry za pomocą odkurzacza lub pędzla. Sprawdzić przewód sieciowy i wtyczkę pod kątem uszkodzeń; w razie potrzeby zlecić wymianę elektrykowi. Sprawdzić wszystkie ruchome części urządzenia pod kątem swobody ruchu w pełnym zakresie przemieszczania. Sprawdzić, czy osłona wahliwa (7) działa w prawidłowy sposób i czy się nie zacina. Podczas opuszczania piły osłona wahliwa musi odsłaniać piłę tarczową, nie dotykając innych elementów urządzenia. Podczas podnoszenia piły tarczowej do położenia wyjściowego osłona musi ponownie zasłonić piłę. Przed przystąpieniem do pracy z urządzeniem należy zlecić naprawę uszkodzonych lub nie działających prawidłowo elementów. Regularnie, zależnie od warunków eksploatacji Sprawdzać wszystkie połączenia śrubowe, w razie potrzeby dokręcić. Sprawdzać powracanie głowicy pilarki do pozycji wyjściowej (głowica pilarki musi samoistnie powracać do górnego położenia wyjściowego), w razie potrzeby zlecić wymianę sprężyny. Lekko oliwić elementy prowadzące. – W przypadku długich elementów po lewej i prawej stronie piły tarczowej stosować odpowiednie podparcia. – Podczas cięcia małych elementów używać dodatkowego ogranicznika (jako dodatkowego ogranicznika można użyć np. odpowiedniej deski przytwierdzonej do właściwego ogranicznika urządzenia). – Podczas obróbki wygiętych (wykrzywionych) desek (49) stronę z wyboczeniem dosunąć do ogranicznika obrabianego elementu. – Nie przecinać elementów ustawionych pionowo; zawsze układać elementy płasko na stole obrotowym. Stosować wyłącznie oryginalne akcesoria Metabo. Stosować wyłącznie akcesoria, które spełniają wymagania i parametry określone w niniejszej instrukcji obsługi. A Spray konserwacyjno-pielęgnujący do usuwania żywicy i konserwowania powierzchni metalowych: 0911018691 B Odkurzacz uniwersalny Metabo (patrz katalog) C Podstawy: Podstawa uniwersalna UMS: 6.31317 Podstawa KSU 251: 6.29005 Podstawa KSU 401: 6.29006 D Piła tarczowa Power Cut: 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg zapewnia doskonałe rezultaty podczas wzdłużnego i poprzecznego cięcia litego drewna E Piła tarczowa Precision Cut Classic: 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg zapewnia doskonałe rezultaty podczas wzdłużnego i poprzecznego cięcia litego drewna oraz płyt wiórowych F Piła tarczowa Multi Cut Classic: 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg zapewnia doskonałe rezultaty podczas wzdłużnego i poprzecznego cięcia materiałów powlekanych, laminatów, tworzyw sztucznych i profili aluminiowych G Piła tarczowa Precision Cut: 6.28041 216 x 2,4 x 30 48 WZ 5° neg zapewnia bardzo dobre rezultaty podczas wzdłużnego i poprzecznego cięcia litego drewna H Piła tarczowa Multi Cut: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg zapewnia bardzo dobre rezultaty cięcia materiałów powlekanych, laminatów, tworzyw sztucznych i profili aluminiowych Pełny zestaw akcesoriów można znaleźć na stronie www.metabo.com lub w katalogu. Niebezpieczeństwo! Naprawy elektronarzędzi mogą wykonywać wyłącznie elektrycy! W przypadku uszkodzenia przewodu do zasilania sieciowego należy go wymienić na nowy, oryginalny przewód marki Metabo. W sprawie napraw elektronarzędzi Metabo należy zwracać się do przedstawicielstwa Metabo. Adresy są dostępne na stronie www.metabo.com. Wykazy części zamiennych można pobrać pod adresem www.metabo.com. Przestrzegać lokalnych przepisów dotyczących usuwania i recyklingu zużytych urządzeń, opakowań i akcesoriów. Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2002/96/WE o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia muszą być segregowane i poddawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Poniżej opisano problemy i usterki, które użytkownik urządzenia może usunąć samodzielnie. Jeżeli opis nie stanowi wystarczającej pomocy, patrz rozdział 13. „Naprawa“. Niebezpieczeństwo! Pojawiające się problemy i usterki są przyczyną wielu wypadków. Dlatego zawsze należy przestrzegać następujących zasad: Przed przystąpieniem do usuwania usterek zawsze wyjąć wtyczkę z gniazda sieciowego. Po każdym usunięciu usterki ponownie uruchomić wszystkie elementy zabezpieczające i sprawdzić ich działanie. Brak funkcji opuszczania Aktywna blokada transportowa: wyciągnąć blokadę transportową. Aktywna blokada bezpieczeństwa: zwolnić blokadę bezpieczeństwa. Zbyt mała wydajność cięcia Stępiona piła tarczowa (ewentualnie zgorzeliny z boku piły tarczowej); Piła tarczowa nieodpowiednia do obrabianego materiału (patrz rozdział 12.„Akcesoria“); Odkształcona piła tarczowa: wymienić piłę tarczową (patrz rozdział 10. „Konserwacja“). Piła tarczowa mocno wibruje Odkształcona piła tarczowa: wymienić piłę tarczową (patrz rozdział 10. „Konserwacja“). Piła tarczowa jest nieprawidłowo zamontowana: prawidłowo zamontować piłę tarczową (patrz rozdział 10. „Konserwacja“). Utrudniony ruch stołu obrotowego Wióry pod stołem obrotowym: usunąć wióry. KGSV 72 Xact SYM: Utrudnione ustawianie kąta podczas przesuwania powierzchni stołów (9) Wióry pod stołem obrotowym: usunąć wióry. Przestrzeń pod stołem obrotowym jest dostępna przez otwory z tyłu Wyjaśnienia do informacji podanych na stronie 3. Prawo do zmian związanych z postępem technicznym zastrzeżone. U =napięcie sieciowe I =prąd znamionowy F =min. zabezpieczenie

=znamionowy pobór mocy IP =stopień ochrony

=prędkość obrotowa na biegu jałowym

=maks. prędkość cięcia D =średnica piły tarczowej (zewn.) d = otwór piły tarczowej (wewn.) b = maks. szerokość zęba piły tarczowej

=zakres kątowy regulacji głowicy pilarki

=zakres kątowy stołu obrotowego

SYM1 =kąt wewnętrzny układu ograniczników

SYM2 =kąt zewnętrzny układu ograniczników A =wymiary (dł. x szer. x wys.) m =ciężar

11. Pożyteczne wskazówki

14. Ochrona środowiska

15. Problemy i zakłócenia

16. Dane technicznePOLSKIpl

Wymagania w odniesieniu do instalacji odsysania wiórów:

=średnica przyłącza króćca instalacji odsysania wiórów

=min. wydajność przepływu powietrza

=min. podciśnienie na króćcu instalacji odsysania wiórów

=min. prędkość przepływu powietrza na króćcu instalacji odsysania wiórów Maksymalny przekrój obrabianego elementu patrz tabela na stronie 4. ~ Prąd przemienny Urządzenie w klasie ochronności II Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywanej oceny należy uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne. Typowe poziomy hałasu w ocenie akustycznej

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= niepewność wyznaczenia Nosić ochronniki słuchu!ΕΛΛΗΝΙΚΆ el
