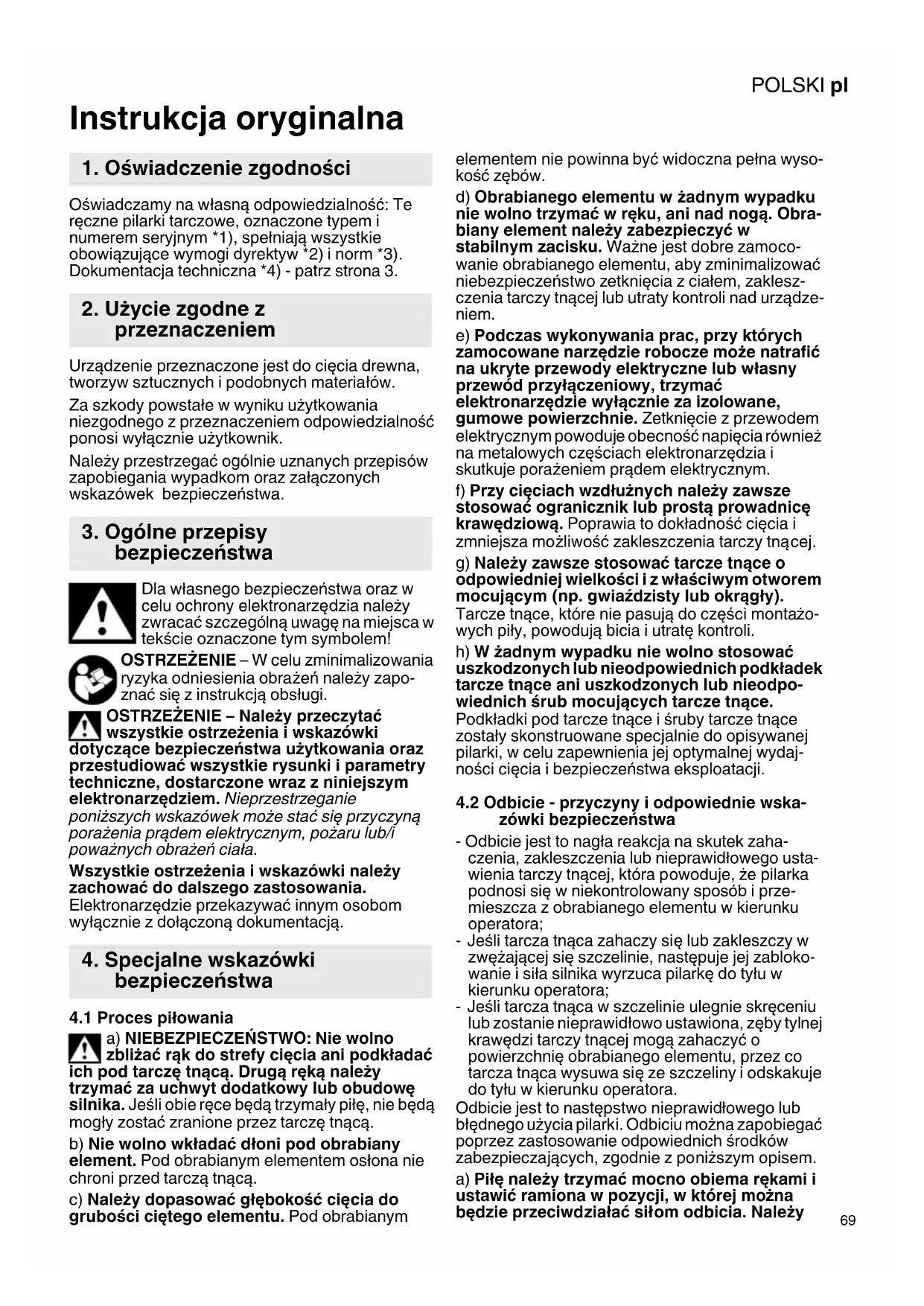

INSTRUKCJA OBSŁUGI KSE 55 Vario Plus PartnerEdition METABO

Instrukcja oryginalna Oświadczamy na własną odpowiedzialność: Te ręczne pilarki tarczowe, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. Urządzenie przeznaczone jest do cięcia drewna, tworzyw sztucznych i podobnych materiałów. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik. Należy przestrzegać ogólnie uznanych przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi. OSTRZEŻENIE – Należy przeczyta

wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa użytkowania oraz przestudiować wszystkie rysunki i parametry techniczne, dostarczone wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru lub/i poważnych obrażeń ciała. Wszystkie ostrzeżenia i wskazówki należy zachować do dalszego zastosowania. Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją.

4.1 Proces piłowania

a) NIEBEZPIECZEŃSTWO: Nie wolno zbliżać rąk do strefy cięcia ani podkładać ich pod tarczę tnącą. Drugą rę ką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli obie ręce będą trzymały piłę, nie będą mogły zostać zranione przez tarczę tnącą. b) Nie wolno wkładać dłoni pod obrabiany element. Pod obrabianym elementem osłona nie chroni przed tarczą tnącą. c) Należy dopasować głębokość cięcia do grubości ciętego elementu. Pod obrabianym elementem nie powinna być widoczna pełna wyso- kość zębów. d) Obrabianego elementu w żadnym wypadku nie wolno trzymać w ręku, ani nad nogą. Obra- biany element należy zabezpieczyć

stabilnym zacisku. Ważne jest dobre zamoco- wanie obrabianego elementu, aby zminimalizować niebezpieczeństwo zetknięcia z ciałem, zaklesz- czenia tarczy tnącej lub utraty kontroli nad urządze- niem. e) Podczas wykonywania prac, przy których zamocowane narzędzie robocze może natrafić na ukryte przewody elektryczne lub własny przewód przyłączeniowy, trzymać elektronarzędzie wyłącznie za izolowane, gumowe powierzchnie. Zetknięcie z przewodem elektrycznym powoduje obecność napięcia również na metalowych częściach elektronarzędzia i skutkuje porażeniem prądem elektrycznym. f) Przy cięciach wzdłużnych należy zawsze stosować ogranicznik lub prostą prowadnicę krawędziową. Poprawia to dokładność cięcia i zmniejsza możliwość zakleszczenia tarczy tną cej. g) Należy zawsze stosować tarcze tnące o odpowiedniej wielkości i z właściwym otworem mocującym (np. gwiaździsty lub okrągły). Tarcze tnące, które nie pasują do części montażo- wych piły, powodują bicia i utratę kontroli. h) W żadnym wypadku nie wolno stosować uszkodzonych lub nieodpowiednich podkładek tarcze tnące ani uszkodzonych lub nieodpo- wiednich śrub mocujących tarcze tnące. Podkładki pod tarcze tnące i śruby tarcze tnące zostały skonstruowane specjalnie do opisywanej pilarki, w celu zapewnienia jej optymalnej wydaj- ności cięcia i bezpieczeństwa eksploatacji.

4.2 Odbicie - przyczyny i odpowiednie wska-

zówki bezpieczeństwa - Odbicie jest to nagła reakcja na skutek zaha- czenia, zakleszczenia lub nieprawidłowego usta- wienia tarczy tnącej, która powoduje, że pilarka podnosi się w niekontrolowany sposób i prze- mieszcza z obrabianego elementu w kierunku operatora; -Jeśli tarcza tnąca zahaczy się lub zakleszczy w zwężającej się szczelinie, następuje jej zabloko- wanie i siła silnika wyrzuca pilarkę do tyłu w kierunku operatora; -Jeśli tarcza tnąca w szczelinie ulegnie skręceniu lub zostanie nieprawidłowo ustawiona, zęby tylnej krawędzi tarczy tnącej mogą zahaczyć o powierzchnię obrabianego elementu, przez co tarcza tnąca wysuwa się ze szczeliny i odskakuje do tyłu w kierunku operatora. Odbicie jest to następstwo nieprawidłowego lub błędnego użycia pilarki. Odbiciu można zapobiegać poprzez zastosowanie odpowiednich środków zabezpieczających, zgodnie z poniższym opisem. a) Piłę należy trzymać mocno obiema rękami i ustawić ramiona w pozycji, w której można będzie przeciwdziałać sił om odbicia. Należy

1. Oświadczenie zgodności

4. Specjalne wskazówki

bezpieczeństwaPOLSKIpl

zawsze stać z boku w stosunku do tarczy tnącej, nigdy nie wolno ustawiać się w jednej linii z tarczą tnącą. W razie odbicia piła tarczowa może skoczyć do tyłu, jednakże operator może opanować siły odbicia, zachowując odpowiednie środki ostrożności. b) W przypadku zakleszczenia tarczy tnącej lub przerwania pracy, należy wyłączyć pilarkę i przytrzymać ją do chwili, aż tarcza tnąca całko- wicie się zatrzyma. W żadnym wypadku nie wolno próbować wyjmować pilarki z obrabia- nego materiału lub ciągnąć jej do tyłu, dopóki tarcza tnąca porusza się, gdyż wówczas może nastąpić odbicie. Ustalić i usunąć przyczynę zakleszczenia się tarczy tnącej. c) W przypadku chęci ponownego urucho- mienia pilarki, która tkwi w obrabianym elemencie, należy wycentrować tarczę tnącą w szczelinie i sprawdzić, czy zęby piły nie są zablokowane w ciętym elemencie. Jeśli tarcza tnąca jest zakleszczona, może wyskoczyć z ciętego elementu lub spowodować odbicie, gdy pilarka zostanie ponownie uruchomiona. d) Duże płyty należy podpierać, aby uniknąć niebezpieczeństwa odbicia w wyniku zaklesz- czenia się tarczy tnącej. Duże płyty mogą wyginać się pod własnym ciężarem. Płyty muszą być podparte po obu stronach, zarówno w pobliżu szczeliny ci ęcia, jak i na krawędzi. e) Nie wolno stosować żadnych tępych, ani uszkodzonych pił tarczowych. Tarcze tnące z tępymi lub nieprawidłowo ustawionymi zębami za względu na zbyt wąską szczelinę cięcia powodują zwiększone tarcie, zakleszczanie tarczy tnącej i odbicie. f) Przed cięciem należy dokręcić elementy regulujące głębokość i kąt cięcia. Jeśli podczas cięcia ustawienia ulegną zmianie, tarcza tnąca może zostać zakleszczona i może nastąpić odbicie.

4.3 Działanie dolnej osłony

a) Przed każdym użyciem należy sprawdzać, czy osłona dolna zamyka się w sposób prawi- dłowy. Nie wolno stosować pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zamyka się bezzwłocznie. Dolnej osłony nie wolno nigdy zakleszczać lub mocować w pozycji otwartej. W razie przypadkowego upuszczenia pilarki na ziemię, osłona dolna może ulec wygięciu. Należy otworzyć osłonę za pomocą dźwigni i sprawdzić, czy porusza się ona swobodnie i czy przy wszystkich kątach oraz głębokościach cięcia nie dotyka tarczy tnącej ani innych elementów. b) Należy sprawdzić funkcjonowanie sprężyny dolnej osłony. Jeśli dolna osłona i sprężyna nie pracują prawidłowo, przed użyciem pilarki należy zlecić jej naprawę. Uszkodzone części, kleisty nalot lub nagromadzenie wiórów powodują opóźnienie pracy osłony dolnej. c) Dolną osłonę wolno otwierać ręcznie tylko przy wykonywaniu specjalnych cięć takich, jak „cięcia wgłębne i cięcia pod kątem“. Otworzyć dolną osłonę za pomocą dźwigni (17) i zwolnić ją bezpośrednio po wprowadzeniu tarczy tnącej w obrabiany element. Przy wszystkich innych cięciach osłona dolna powinna pracować automatycznie. d) Pilarki nie wolno odkładać na stół warszta- towy lub podłoże, nie osłoniwszy tarczy tnącej osłoną dolną. Nieosłonięta, zatrzymująca się z opó źnieniem tarcza tnąca porusza piłę przeciwnie do kierunku cięcia i tnie wszystko, co znajdzie się na jej drodze. Należy zwrócić przy tym uwagę na czas opóźnienia zatrzymania pilarki. g) Szczególną ostrożność należy zachować przy „wcięciach“ w istniejące ściany lub inne nieznane obszary. W trakcie zagłębiania piła tarczowa może zostać zablokowana przez niewidoczne z zewnątrz obiekty i spowodować odbicie.

4.4 Dalsze wskazówki bezpieczeństwa

Nie wolno stosować żadnych tarcz szlifierskich. Przed przystąpieniem do wykonywania jakichkol- wiek prac związanych z regulacją lub konserwacją urządzenia należy wyjąć wtyczkę z gniazda. Nie wolno dotykać obracającego się narzędzia! Wióry i podobne zanieczyszczenia należy usuwać wyłącznie wówczas, gdy urz ądzenie jest wyłą- czone. Należy używać stoperów lub nauszników chro- niących słuch. Nosić okulary ochronne. Przycisk zabezpieczający wrzeciono wolno wciskać tylko wówczas, gdy silnik jest wyłączony. Nie wolno zatrzymywać tarczy tnącej poprzez doci- skanie jej z boku. Ruchoma osłona nigdy nie może być blokowana w pozycji cofniętej na czas cięcia. Ruchoma osłona musi poruszać się swobodnie oraz samoczynnie, płynnie i precyzyjnie powracać do swojego położenia krańcowego. Przy cięciu silnie pylących materiałów należy czyścić urządzenie w regularnych odstępach czasu. Należy zagwarantować sprawne funkcjono- wanie urządzeń zabezpieczających (np. ruchoma osłona). Nie wolno szlifować materiałów, przy obróbce których powstają niebezpieczne dla zdrowia pyły lub opary (np. azbest). Sprawdzić element obrabiany pod względem obec- ności obcych cia ł. W czasie pracy należy pamiętać o tym, aby nie doszło do przepiłowania gwoździ lub podobnych elementów. W razie zablokowania tarczy tnącej natychmiast wyłączyć silnik. Nie używać urządzenia do cięcia bardzo małych przedmiotów. Podczas obróbki należy odpowiednio ułożyć i zabezpieczyć obrabiany element przed przesuwa- niem się.POLSKI pl

Należy używać brzeszczotów odpowiednich dla danego materiału. Wyczyścić tarcze tnące zanieczyszczone żywicą lub pozostałościami kleju. Zanieczysz- czone tarcze tnące powodują zwiększone tarcie, zakleszczanie się tarczy tnącej oraz zwiększone niebezpieczeństwo odbicia. Unikać nadmiernego rozgrzewania się końcówek zębów tnących. Nie należy dopusz- czać do topienia się piłowanego tworzywa sztucznego. Należy używać brzeszczotów odpo- wiednich dla danego materiału. Sprzęgło zabezpieczające S-automatic firmy Metabo: W przypadku zakleszczenia lub zahaczenia narzędzia mocowanego, strumień sił działających na silnik jest ograniczany. Z uwagi na występowanie przy tym wysokich sił urzą dzenie należy zawsze trzymać oburącz za przewidziane do tego celu uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na pracy. Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: -ołów z jastrychów na bazie ołowiu, -pył mineralny z cegieł, cement i inne wyroby murarskie, oraz - arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej. Ryzyko narażenia jest uzależnione od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyż sze informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia. Używać odpowiedniej instalacji do odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: -Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadł y pył. -Używać systemów odpylania i/lub oczyszczaczy powietrza. -Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu. Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką. Patrz strona 2. 1Oznaczenie (zewnętrzna średnica piły tarczowej) 2Wskaźnik cięcia 3Ruchoma osłona 4 Ogranicznik równoległy 5 Śruby ustalające (cięcie ukośne) 6 Śruby ustalające (cięcie równoległe) 7Przycisk blokujący (włączanie) 8Przycisk włącznika (Włączanie i wyłączanie) 9Króciec ( wyrzut trocin) 10 Śruby nastawcze bezluzowego poślizgu na szynie prowadzącej (szyna prowadząca nie wchodzi w zakres dostawy, patrz rozdział Akcesoria) 11 Skala (kąt cięcia ukośnego) 12 Nakrętka kontrująca (ustawianie kąta piły tarczowej) 13 Śruba nastawcza (ustawianie kąta piły tarczowej) 14 Prowadnik przewodu 15 Pokrętło nastawcze prędkości obrotowej 16 Wskaźnik sygnalizacyjny 17 Dźwignia (do odsuwania ruchomej osłony) 18 Schowek na klucz sześciokątny 19 Klucz imbusowy 20 Śruba ustalająca ( do ustawiania głębokości cięcia

21 Dźwignia zaciskowa (do ustawiania głębokości cięcia) 22 Ogranicznik głębokości cięcia (do ustawiania głębokości cięcia) lub wskaźnik głębokości cięcia 23 Skala (głębokość cięcia ) 24 Rękojeść 25 Rękojeść pomocnicza 26 Przycisk zabezpieczający wrzeciono 27 Wewnętrzny kołnierz piły tarczowej 28 Piła tarczowa 29 Śruba mocująca piłę tarczową Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce napięcie sieciowe i częstotliwość sieciowa zgodne są z napięciem sieciowym w miejscu pracy .

6. Uruchomienie, ustawianie

Na zasilaniu elektrycznym należy zainstalować wyłącznik różnicowoprądowy z maks. prądem wyzwalającym 30mA. Przed przystąpieniem do wykonywania jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć wtyczkę z gniazdka.

6.1 Ustawianie głębokości cięcia

Wskazówka: odpowiednie będzie takie ustawienie głębokości cięcia, aby zęby piły tarczowej nie wstawały pod obrabianym elementem na więcej niż połowę swojej wysokości. Patrz rysunek, strona 2. -Poluzować śrubę ustalającą (20). Podnieść silnik do płyty prowadzącej (głębokość cięcia = 0 mm). -Wybrać żądaną głębokość cię cia za pomocą ogranicznika głębokości cięcia (22), patrz rysunek, strona 2. W tym celu zwolnić dźwignię zaciskową (21), ustawić ogranicznik głębokości cięcia (22) na skali (23) na żądaną głębokość cięcia, z powrotem zablokować dźwignię zaciskową. -Docisnąć silnik do oporu w dół. -Dokręcić z powrotem śrubę ustalającą (20). Wskazówka: siłę mocującą śruby ustalającej (20) można ustawiać. W tym celu odkręcić śrubę dźwigni. Zdjąć dźwignię i zał ożyć, obróciwszy ją w kierunku przeciwnym do ruchu wskazówek zegara. Zamocować śrubę. Należy zwrócić przy tym uwagę na to, aby przy otwartej dźwigni regulacja głębokości cięcia dała się łatwo przesuwać.

6.2 Ustawianie tarczy do cięcia ukośnego

W celu ustawienia poluzować obie śruby ustalające (5). Silnik pochylić w stronę płyty prowadzącej. Ustawiony kąt można odczytać na skali (11). Dociągnąć z powrotem przednią, a następnie tylną śrubę nastawczą (5).

6.3 Korygowanie ustawienia kąta piły

tarczowej Kąt piły tarczowej ustawiony jest fabrycznie. Jeśli przy 0° piła tarczowa nie znajduje się pod kątem prostym do płyty prowadzącej: poluzować śruby ustalające (5). Poluzować nakrętkę kontrującą (12) i skorygować kąt piły tarczowej za pomocą śruby nastawczej (13). Następnie dokręcić nakrętkę kontrującą. Z powrotem dociągnąć obie śruby ustalające (5).

6.4 Wstępny wybór prędkości obrotowej

Ustawić wstępnie prędkość obrotową za pomocą pokrętła nastawczego (15) Zalecane prędkości obrotowe patrz strona 3.

6.5 Ustawianie króćca odsysającego /

wyrzutu trocin Odsysanie trocin: w razie potrzeby ściągnąć króciec (9). Do odsysania trocin należy podłączyć do urządzenia odpowiednie urządzenie odsysające za pomocą węża ssącego. Wyrzut trocin: Nałożyć króciec (9) i obrócić w żądane położenie (możliwie daleko od siebie).

7.1 Włączanie i wyłączanie

Włączanie: Nacisnąć i przytrzymać przycisk blokujący (7), a następnie nacisnąć przycisk włącznika (8). Wyłączanie: Zwolnić przycisk włącznika (8).

7.2 Wskaźnik sygnalizacyjny

Wskaźnik sygnalizacyjny (16) zapala się po włączeniu na chwilę, sygnalizując gotowość do pracy. Jeśli wskaźnik sygnalizacyjny zapali się podczas pracy, oznacza to przeciążenie urządzenia. Należy wówczas odciążyć urządzenie.

7.3 Wskazówki dotyczące pracy urządzenia

Kabel sieciowy należy ułożyć w taki sposób, aby cięcie można było wykonać bez przeszkód. W tym celu można zamocować kabel sieciowy w prowadniku przewodu (14). Oznaczenie (1) na górnej osłonie pełni funkcję pomocniczą przy przykładaniu narzędzi do obrabianego elementu oraz podczas cięcia. Przy maksymalnej głębokości cięcia oznacza ono mniej więcej zewnętrzną średnicę piły tarczowej a więc i obszar cięcia. Nie wolno włączać ani wyłączać urządzenia, podczas gdy piła tarczowa dotyka obrabianego elementu. Pozwól najpierw osiągnąć pile tarczowej swoją pełną prędkość obrotową, zanim rozpoczniesz cięcie. Po przyłożeniu piły do obrabianego elementu ruchoma os łona przesuwa się do tyłu. Dolną osłonę wolno otwierać ręcznie tylko przy wykonywaniu specjalnych cięć takich, jak „cięcia wgłębne i cięcia pod kątem“. Otworzyć dolną osłonę za pomocą dźwigni (17) i zwolnić ją bezpośrednio po wprowadzeniu piły tarczowej w obrabiany element. Przy wszystkich innych cięciach osłona dolna powinna pracować automatycznie. Podczas cięcia nie wolno wyjmować urządzenia z obracającą się piłą tarczową z materiału. Najpierw należy odczekać, aż piła tarczowa zatrzyma się. W przypadku zablokowania piły tarczowej należy natychmiast wyłączyć urządzenie. Cięcie według prosto zatrasowanej linii: Krawędź (2) służy za wskaźnik cięcia. Ta krawędź odpowiada lewej krawędzi cięcia piły tarczowej. Cięcie z zastosowaniem prowadnicy równoległej: Do wykonywania cięć równoległych w stosunku do prostej krawędzi. Podwójny ogranicznik równoległy (4) może być wkładany do mocowania z obu stron. Przy ustawianiu należy zwrócić na równoległość w stosunku do piły tarczowej. Dociągnąć, a następnie tylną śrubę nastawczą (6). Dokładną szerokość można najłatwiej określić dokonują

7. UżytkowaniePOLSKI pl

Cięcia równoległe do prostej krawędzi obrabianego elementu: ogranicznik równoległy (4) włożyć w taki sposób, aby listwa ogranicznikowa skierowana była w dół. Cięcia równoległe do prostej krawędzi na obrabianym elemencie: ogranicznik równoległy (4) włożyć w taki sposób, aby listwa ogranicznikowa skierowana była w górę. Odcinanie wąskich pasków materiału np. wzdłuż ściany: urządzenie jest skonstruowane w taki sposób, aby górna osłona mogła być prowadzona np. wzdłuż ściany. W ten sposób można odcinać bardzo wąskie ścinki blisko ściany. Np. przy wykonywaniu szczeliny przyściennej. Cięcia wgłębne: Przy zagłębianiu piły tarczowej należy trzymać maszynę oburącz za przewidziane do tego celu uchwyty. W przeciwnym razie istnieje niebezpieczeństwo odbicia. Aby podczas zagłębiania piły tarczowej trzymać maszynę bezpiecznie, tylna krawędź płyty prowadzącej powinna przylegać do ogranicznika. Dlatego należy zamontować maszynę na szynie prowadzącej 6.31213 i dosunąć do jej ogranicznika lub zamocować listwę ograniczającą na obrabianym elemencie. Przy cięciach wgłębnych ze skośnym ustawieniem piły tarczowej pod kątem większym niż 15° w stosunku do pionu należy przestrzegać następujących punktów: - Z przyczyn bezpieczeństwa należy zastosować szynę prowadzącą 6.31213. -Szynę prowadzącą należy zamocować za pomocą 2 zacisków 6.31031 na obrabianym przedmiocie. -Trzymać maszynę prawą dłonią za uchwyt a płytę prowadzącą docisnąć lew ą dłonią do szyny prowadzącej, aby maszyna pewnie przylegała do szyny prowadzącej. - Poluzować śrubę ustalającą (20) i przesunąć silnik w najwyższe położenie. -Całkowicie otworzyć ruchomą osłonę za pomocą dźwigni (17) tak, aby urządzenie mogło zostać przyłożone do obrabianego elementu. -Wybrać żądaną głębokość cięcia za pomocą ogranicznika głębokości cięcia (22), patrz rysunek, strona 2. W tym celu zwolnić dźwignię zaciskową (21), ustawić ogranicznik głębokości cię cia (22) na skali (23) na żądaną głębokość cięcia, z powrotem zablokować dźwignię zaciskową. -Ustawić piłę tarczową na zatrasowanej linii. -Tylna krawędź płyty prowadzącej powinna przylegać do ogranicznika szyny prowadzącej lub listwy ograniczającej zamontowanej na obrabianym elemencie. -Włączyć maszynę. -Mocno trzymając maszynę z wyczuciem nacisnąć ją w dół . Piła tarczowa zagłębi się w obrabiany element. Głębokość cięcia może być odczytana na skali (23).

7.4 Cięcie z szyną prowadzącą 6.31213

Do wykonywania dokładnych co do milimetra, prostych krawędzi cięcia bez wyrwań . Warstwa przeciwpoślizgowa gwarantuje pewne przyleganie i chroni obrabiany element przed zadrapaniami. Dzięki ogranicznikom na szynie prowadzącej można dosuwać urządzenie przy cięciach wgłębnych i wykonywać cięcia o stałej długości. Szyna prowadząca 6.31213 p atrz rozdział Akcesoria. Urządzenie należy czyścić w regularnych odstępach czasu. Szczeliny wentylacyjne przy silniku należy oczyścić odkurzaczem. Regularnie czyścić ruchomą osłonę (3) za pomocą sprężonego powietrza (nosić okulary ochronne). Musi się ona poruszać swobodnie oraz samoczynnie, płynnie i precyzyjnie powracać do swojego położenia krań- cowego.

8.1 Wymiana tarczy piły

Przed przystąpieniem do wykonywania jakichkolwiek prac związanych z regulacją lub konserwacją urządzenia należy wyjąć wtyczkę z gniazdka. -Wcisnąć i przytrzymać przycisk blokujący wrzeciono (26) . -Włożyć klucz imbusowy w śrubę mocują cą piły tarczowej (29). Obracać wałek piły powoli za pomocą włożonego klucza imbusowego do momentu zatrzaśnięcia się blokady. (Wrzeciono zostanie zabezpieczone przed obracaniem się.) -Wykręcić śrubę mocującą tarczy piły (29) w kierunku przeciwnym do ruchu wskazówek zegara. -Puścić przycisk zabezpieczający wrzeciono (26). -Otworzyć osłonę (3) ręcznie do oporu i przytrzymać w pozycji otwartej. -Wcisnąć i przytrzymać przycisk blokujący wrzeciono (26) . -Puścić osłonę. (Będzie ona teraz przytrzymywana przez przycisk blokujący wrzeciono (26)). -Puścić przycisk zabezpieczający wrzeciono (26). -Zdjąć tarczę piły (28). -Oczy ścić z trocin powierzchnie stykowe pomiędzy wewnętrznym kołnierzem tarczy piły (27), tarczą (28), a śrubą mocującą (29). -Zwrócić uwagę na to, aby wewnętrzny kołnierz tarczy piły (27) został włożony właściwą stroną (pierścień oporowy powinien być skierowany w stronę tarczy piły). W celu właściwego działania sprzęgła zabezpieczającego śruba mocująca piłę tarczową (29) powinna być pokryta na swojej powierzchni stykowej do piły tarczowej cienką warstwą smaru. Należy nasmarować ją za pomocą smaru uniwersalnego (DIN 51825 - ME / HC 3/4 K -30). -Włożyć nową piłę tarczową. Zwrócić uwagę na prawidłowy kierunek obrotowy. Kierunek obrotowy oznaczony jest za pomocą strzałek na tarczy i osłonie. -Wcisnąć i przytrzymać przycisk blokujący wrzeciono (26) .

8. KonserwacjaPOLSKIpl

-Założyć śrubę mocującą piłę tarczową (29) i mocno dociągnąć zgodnie z kierunkiem ruchu wskazówek zegara. -Otworzyć ręcznie osłonę (3) do oporu. W ten sposób zwolniona zostanie blokada. Pozwolić powrócić osłonie do pozycji zamkniętej. Używać wyłącznie ostrych i nieuszkodzonych pił tarczowych. Nie wolno używać popękanych ani zdeformowanych pił tarczowych. Nie używać pił tarczowych wykonanych z wysokostopowej stali szybkotnącej (HSS). Nie używać pił tarczowych, które nie odpowiadają podanym parametrom. Piła tarczowa musi być odpowiednia do jałowej prędkości obrotowej urządzenia. Należy uż ywać pił tarczowych odpowiednich dla przeznaczonych do obróbki materiałów. Piły tarczowe przeznaczone do obróbki drewna lub podobnych materiałów muszą spełniać wymogi normy EN 847-1. Stosować wyłącznie oryginalne akcesoria Metabo. Należy stosować wyłącznie akcesoria, które spełniają wymagania i parametry wymienione w niniejszej instrukcji eksploatacji. Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny. Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowa- nych elektryków! Uszkodzony przewód zasilający wolno wymienić wyłącznie na specjalny, oryginalny przewód zasilający metabo, dostępny w Serwisie Metabo. W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com. Należy przestrzegać krajowych przepisów dotyczą- cych utylizacji zuż ytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska natural- nego oraz zasadami recyklingu. Dotyczy tylko terytorium Unii Europejskiej: elektronarzędzi nie wolno wyrzucać do zwykłych odpadów z gospodarstw domowych! Według wytycznej europejską 2012/19/ EU o zużytych urządzeniach elektrycznych i elektronicznych oraz jej odzwierciedlenia w prawie krajowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Wyjaśnienia do informacji podanych na stronie 3. Prawo do zmian konstrukcyjnych wynikających z postępu technicznego zastrzeżone.

=znamionowy pobór mocy

*=prędkość obrotowa na biegu jałowym

*=prędkość obrotowa pod obciążeniem

90° =maks. głębokość cięcia (90°)

45° =maks. głębokość cięcia (45°) A=możliwy do ustawienia kąt cięcia ukośnego D=średnica piły tarczowej d=średnica otworu mocującego piły tarczowej a=maksymalna grubość korpusu podstawowego piły tarczowej b=szerokość cięcia piły tarczowej m=ciężar Wartości pomiarów ustalone w oparciu o EN 62841. Urządzenie w klasie ochrony II ~ Prąd przemienny Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów).

• Energetyczne zakłócenia o wysokiej częstotli- wości mogą wywoływać wahania prędkości obro- towej. Jednakże zmiany te zanikają z chwilą ustą- pienia zakłócenia. Wartości emisji Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elek- trycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użyt- kownika, np. środki organizacyjne. Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 2841:

h, D =wartość emisji wibracji (Piłowanie płyt wiórowych)

h,D = nieoznaczoność (wibracja) Typowe poziomy ciśnienia akustycznego A:

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= nieoznaczoność Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A). Nosić ochraniacze słuchu!
