KSE 55 Vario Plus PartnerEdition - Saha METABO - Ilmainen käyttöohje ja opas

Ominaisuudet	Tiedot
Sahan tyyppi	Pyörösaha
Nimellisteho	1200 W
Terän halkaisija	190 mm
Tyhjäkäyntinopeus	5000 - 6000 r/min
Maksimi leikkaussyvyys	55 mm 90° kulmassa
Terän kallistus	0 - 45°
Paino	3,8 kg
Suojausjärjestelmä	Käynnistyssuojaus
Mukana toimitetut lisävarusteet	Sahanterä, rinnakkaisohjain, huoltoavain
Suositeltu käyttö	Puun, lastulevyjen, komposiittimateriaalien leikkaus
Huolto	Säännöllinen puhdistus, terän tarkastus, liikkuvien osien voitelu
Turvatoimet	Käytä suojalaseja, käytä leikkausohjainta, älä poista suojuksia
Takuu	2 vuotta

Usein kysytyt kysymykset - KSE 55 Vario Plus PartnerEdition METABO

Kuinka voin vaihtaa METABO KSE 55 Vario Plus PartnerEdition -sahan terän?

Terän vaihtamiseksi irrota saha pistorasiasta ja käytä mukana toimitettua avainta terän kiinnitysruuvin löysäämiseen. Poista kulunut terä ja aseta uusi terä varmistaen, että se on oikein suunnattu. Kiristä kiinnitysruuvi ja tarkista, että kaikki on kunnolla paikallaan ennen sahaan kytkemistä.

Sahani ei käynnisty, mitä teen?

Tarkista, että saha on oikein kytketty ja että pistorasia toimii. Varmista myös, että turvakytkin on \"päälle\"-asennossa. Jos saha ei vieläkään käynnisty, moottorissa tai virtajohdossa saattaa olla vika, jolloin on suositeltavaa ottaa yhteyttä ammattilaiseen.

Kuinka säädän leikkaussyvyyttä?

Leikkaussyvyyden säätämiseksi irrota syvyysohjaimen kiinnitysruuvi. Säädä ohjain haluttuun syvyyteen ja kiristä ruuvi pitämään asento. Tarkista aina leikkaussyvyys materiaalin palasella ennen projektin aloittamista.

Mitä materiaaleja voin leikata METABO KSE 55 Vario Plus PartnerEdition -sahalla?

Tämä saha on suunniteltu leikkaamaan erilaisia materiaaleja, kuten puuta, vaneria, muovia ja joitakin kevyitä metalleja. Varmista, että käytät oikeaa terää haluamallesi materiaalille.

Kuinka voin puhdistaa sahani käytön jälkeen?

Käytön jälkeen irrota saha pistorasiasta ja käytä kuivaa liinaa pölyn ja roskien poistamiseen. Perusteellisempaan puhdistukseen voit käyttää pehmeää harjaa. Vältä veden tai voimakkaiden puhdistusaineiden käyttöä, jotka voivat vahingoittaa työkalua.

Mitä teen, jos saha ylikuumenee käytön aikana?

Jos saha ylikuumenee, lopeta käyttö välittömästi ja irrota saha pistorasiasta. Anna sen jäähtyä vähintään 30 minuuttia. Tarkista myös, ettei ilmanvaihtoaukot ole tukossa ja että terä on hyvässä kunnossa. Terän teroitus tai vaihto saattaa olla tarpeen.

Voiko METABO KSE 55 Vario Plus PartnerEdition -sahaan liittää imurin?

Kyllä, voit liittää imurin sahan pölynpoistoaukkoon pölyn vähentämiseksi leikkauksen aikana. Varmista, että imuri on yhteensopiva ja että letkut on kiinnitetty oikein.

Mistä löydän varaosia sahaani?

METABO KSE 55 Vario Plus PartnerEdition -sahan varaosia on saatavilla valtuutettujen METABO-jälleenmyyjien kautta tai METABOn viralliselta verkkosivustolta. Varmista, että tarkistat mallinumeron saadaksesi oikeat osat.

Minkä tyyppistä voiteluainetta minun tulisi käyttää sahalleni?

Käytä valmistajan suosittelemia sähkötyökaluille tarkoitettuja voiteluaineita. Levitä sitä sahan liikkuviin osiin käyttöohjeiden mukaisesti.

Kuinka säilytän sahani oikein?

Säilyttääksesi sahasi, irrota se pistorasiasta ja puhdista huolellisesti. Säilytä se kuivassa ja viileässä paikassa, mieluiten kotelossa tai telineessä vaurioiden välttämiseksi. Varmista, että terä on suojattu onnettomuuksien estämiseksi.

KÄYTTÖOHJE KSE 55 Vario Plus PartnerEdition METABO

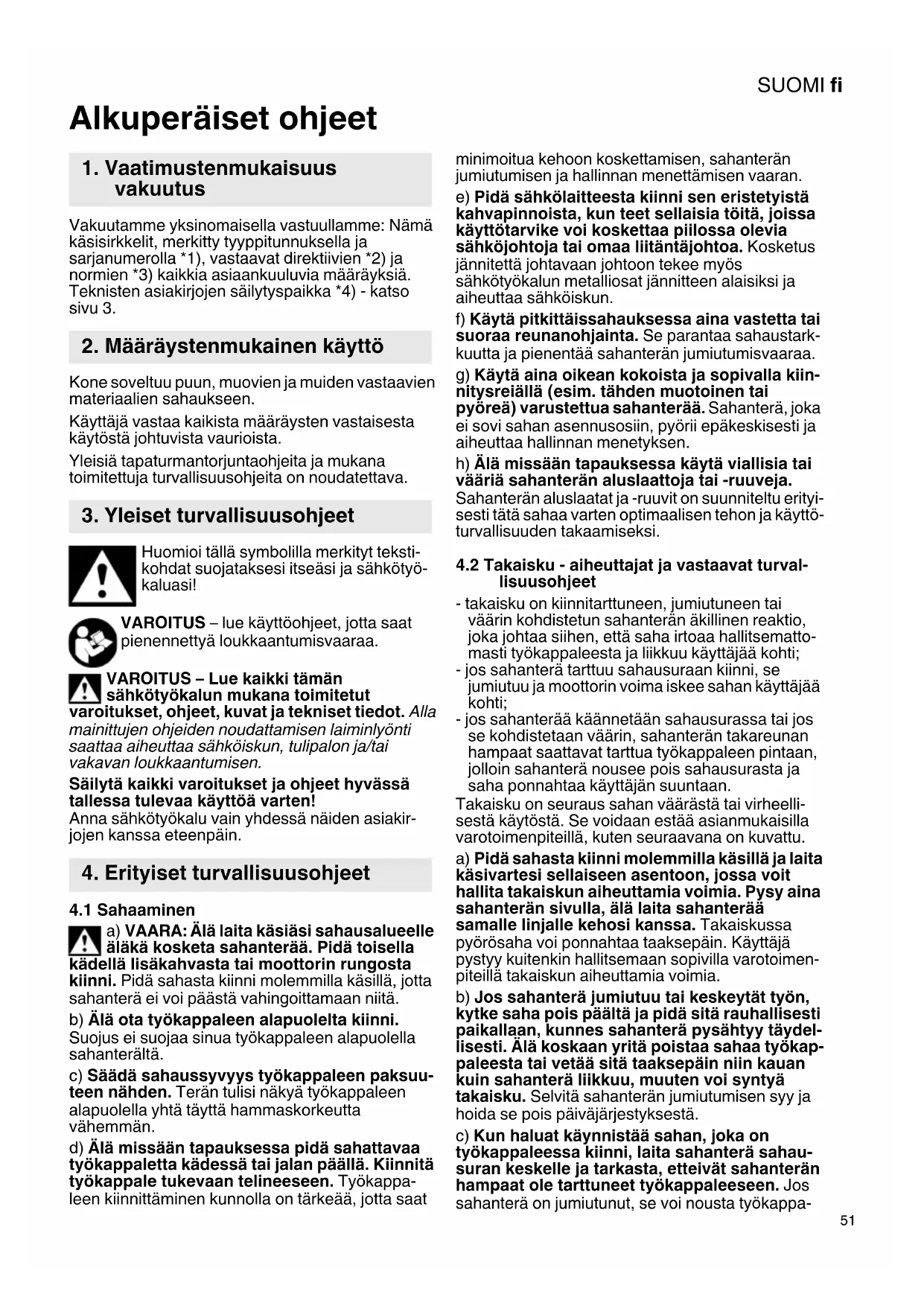

fi Alkuperäiset ohjeet 51

1. Vaatimustemmukaisuus vakuutus

Vakuutamme yksinomaisella vastuullamme: Nämä käsisirkkelit, merkitty typpitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia maärayksiä. Teknisten asiakirjojen säilytyspaikka *4)- katso sivu 3.

2. Määräystenmukainen käytto

Kone soveltuu puun, muovien ja muiden vastaavien materiaalien sahaukseen.

Käytäja vastaa kaikista märäysten vastaisesta käytösta johtuvista vauroista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseasi ja sahkötykaluasi!

VAROITUS - lue käytöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS - Lue kaikki tämän sahkötyokalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyonti saattaa aiheutttaa sahköiskun, tulipalon ja/tai yakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet hyvässältesa tulevaa käytöä varten!

Anna sahkotyokalu vain yhdessa naiden asiakirjojen kanssa eteenpain.

4. Erityiset turvallisuusohjeet

4.1 Sahaaminen

a) VAARA: Alä laita kasiäsi sahausalueelle aläkä kosketa sahanteräa. Pida toisella kädellä lisakahvasta tai moottorin rungosta kiinni. Pida sahasta kiinni molemmilla käsillä, jotta sahanterä ei voi päästä vahingoittamaan niitta.

b) Alä ota työkappaleen alapuolelta kiinni. Suojus ei suojaa sinua työkappaleen alapuolella sahanterälta.
c) Säädä sahaussyvyys työkappaleen paksuuteen nähden. Terän tulisi nakyä työkappaleen alapuolella yhtä täytta hammaskorkeutta vahemman.
d) Älä missän tapauksessa pidä sahattavaa työkappaletta kädessä tai jalan paällä. Kiinnitä työkappale tukevaan telineeseen. Työkappaleen kiinnittäminen kunnolla on tärkeä, jotta saat

minimoitua kehoon koskettamisen, sahanteran jumiutumisen ja hallinnan menettamisen vaaran.

e) Pida sahkolaitteesta kiinni sen eristetyista kahvapinnoista, kun teet sellaisia toita, joissa kayttotarvike voi koskettaa piilossa olevia sahkjohtoja tai omaa liitantajohtoa. Kosketus jannitetta johtavaan johtoon tekee myos sahkotyokalun metalliosat jannitteen alaisiksi ja aiheuttaa sahkokiskun.
f) Käytä pitkittäissahauksessa aina vastetta tai suoraa reunanohjainta. Se parantaa sahaustarkkuutta ja pienentäa sahanterän juniutumisvaaraa.
g) Kaytä aina oikean kokoista ja sopivalla kiin- nitysreialla (esim. tahden muotoinen tai pyorea) varustettua sahanteraa. Sahantera, joka ei sovi sahan asennusoiin, pyorii epakeskisesti ja aiheuttaa hallinnan menetyksen.
h) Älä missän tapauksssa käytä viallisia tai vaärä sahanterän aluslaattoja tai -ruuveja.

Sahanteran aluslaatat ja -ruuvit on suunnitelu erityisesti tata saaaa varten optimaalisen tehon ja kayttoturvallisuunden takaamiseksi.

4.2 Takaisku - aiheuttajat ja vastaavat turvalisuusohjeet

• takaisku on kiinnitarttuneen, jumiutuneen tai vaärin kohdistetun sahanterän äkillinen reactio, joka johtaa sihen, etta saha irtoaa hallitsemattomasti tyokappaleesta ja liikkuu käytäja kohti;
• jos sahanterä tartuu sahausuraan kiinni, se jumiutuu ja moottorin voima iskee sahan käytäjäa kohti:
• jos sahanteräa kännetaan sahausurassa tai jos se kohdistetaan vaärin, sahanterän takareunan hampaat saattavat tartua työkappaleen pintaan, jolloin sahanterä nousee pois sahausurasta ja saha ponnahtaa käytäjan suuntaan.

Takaisku on seuraus sahan vaarastai tai virheellisesta kaytostä. Se voidaan estaa asianmukaisilla varotoimenpiteillä, kuten seuraavana on kuvattu.

a) Pidä sahasta kiinn molemmilla käsillä ja laita käsivartesi sellaiseen asentoon, jossa voit hallita takaiskun aiheuttamia voimia. Pysy aina sahanterän sivulla, ala laita sahanteräa samalle linjalle kehosi kanssa. Takaiskussa pyörösaha voi ponnahtaa taaksepäin. Käytäjä pystyy kuitenkin hallitsemaan sopivilla varotoimenpiteillä takaiskun aiheuttamia voimia.
b) Jos sahantera juniutuu tai keskeytät työn, kytke saha pois paälta ja pidä sitä rauhallisesti paikallaan, kunnes sahantera pysahtyy taydelisesti. Alä koskaan yritä poistaa sahaa tyokapaleesta tai vetäa sitä taaksepain niin kauan kuin sahantera liikkuu, muuten voi syntyatakaisku. Selvita sahanerān juniutumisen syy ja hoida se pois paivajärjestyksesta.
c) Kun haluat käynnistäa sahan, joka on tyokappaleessa kiinni, laita sahantera sahau-suran keskelle ja tarkasta, etteivat sahanterän hampaat ole tarttuneet tyokappaleeseen. Jos sahantera on juniutunut, se voi nousta tyokappa

SUOMlfi

leesta pois tai aiheuttaa takaiskun, kun saha kaynistetaan uudelleen.

d) Tue suuret levyt pienentäksesi takaiskun vaaraa sahanterän jumiutumistapauksessa.

Suuret levyot voivat taipua oman painonsa alla. Levyt on tuettava molemmilta puolilta, sekä sahausuran laheltä etta reunoilta.

e) Alä käytä tylsiä tai viallisia sahanteriä.
Sahanterät, joiden hampaat ovat tylsät tai vaärässä asennossa, aiheuttavat liian kapean sahausuran takia enemmän kitkaa, sahanterän juniutumisen ja takaiskun.
f) Kiristä ennen sahausta sahaussyvydyen ja sahauskulman säätimet. Jos muutat saa tõjaa sahauksen aikana, sahanterä voi jumiutua ja aiheuttaa takaiskun.
g) Ole erityisen varovainen tehdessäi "upotussahauksia" valmiina oleviin seiniin tai muihin ei-nakyvillä oleviin kohtiin. Sahanterä voitartua upotussahauksessa piilossa olevaan esineeseen ja aiheuttaa takaiskun.

4.3 Alasuojuksen toiminta

a) Tarkasta ennen jokaista käytökertaa, sulkeutuuko alasuojus virheettomästi. Alä käytä sahaa,Jos alasuojus ei liku vapaasti ja sulkeudu valittomästi. Alä missän tapauksssa kiinnitā alasuojusta avattuun asentoon. Jos saha putoaah vahingossa lattiale, alasuojus saattaa vaantya.Avaa suojus vivulla ja varmista, etta se pääsee liikkumaan vapaasti ja ettei se kosketa sahanteräeikamuitakaan osia missaansahauskulmassa ja -syvyydessa.
b) Tarkasta alasuojuksen jousen toiminta. Huollata saha ennen kayttoa,Jos alasuojus tai jousi eivat toimi virheettomasti.Vialiset osat, liimamaiset epapuhtaudet ja koneeseen kerantynyt sahanpuru hidastavat alasuojuksen toimintaa.
c) Avaa alasuojus kädellä vain erikoissahausten yhteydessä, kuten "upotus- ja kulmasahauksissa". Avaa alasuojus vivulla (17) ja päästä se vapaaksi heti kun sahantera uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alasuojuksen tulee toimia automaattisesti.
d) Alä laita saahaa työpöydälde tai lattiale ilman etta alasuojus peittäa sahanterän. Suojaa-maton, jalkikäyvä sahantera liikuttaa saahaa sahausuuntaa vastaan ja sahaa kaiken tielleen osuvan. Huomioi sahan jalkikäyntiaika.

4.4 Lisāturvallisuusohjeet

Älä käytä hiomalaikkoja.

Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista.

Alä koske pyörivään terään! Poista lastut ja muut epapuhtaudet vain silloin, kun kone on pysäytetty.

Käytä kuulonsuojaimia.

Käytä suojalaseja.

Karan lukitusnuppia saa painaa ainoastaan silloin, kun moottori on pysahdyksissä.

Sahanterää ei saa jarruttaa painamalla sitä vastaan sivusta.

Liikkuvaa suojusta ei saa lukita sahausta varten taaksevedettyyn asentoon.

Liikkuvan suojuksen taytyy olla vapaasti likutettava ja sen taytyy palata automaattisesti, kevyesti ja tarkasti päateasentoonsa.

Sahattaessa voimakkaasti polyä synnyttäviä materiaialeja kone tätyy puhdistaa saannöllisesti. Suojavarusteiden (esim. liikkuva suojus) moitteeton toiminanta tätyy taata.

Aineita, joita tyostettäessä muodostuu terveydelle vaarallista polyä tai hóryä (esim. asbesti), ei saa tyostäa.

Tarkasta tyokappale epapuhtauksien varalta. Huolehdi toiden yhteydessa siita, ettet saaaa nauloihin tms.

Sammuta moottori valittomästi, jos sahanterä jumiutuu.

Alä yritä sahata erittäin pieni kappaiteita.

Työstettäva kappale täytyy olla tukevasti kiinnitetynä, niin ettei se paase missaan tapauksessa siirtymaän paikaltaan.

Käytä sellaista sahanterää, joka soveltuu sahattavalle materiaalille.

Puhdista hartsin tai liimajäämien tahrimat sahanterät. Likaiset sahanterät lisävät kitkaa, voivat aiheuttaa sahanterän jumiutumisen ja lisävät takaiskuvaaraa.

Välta sahanterän hammaskärkien ylikuumene-mista. Välta työstettävän materiaalin sulamista sahatessasi muovia. Käytä sellaista sahanteräa, joka soveltuu sahattavalle materiaalille.

Metabo S-automatic varmuuskytkin:

Jos tera jäa puristuksiin tai tarttuu kiinni, moottorin voimansiirtoa rajoitetaan. Näissä tapauksissa syntyvien suurien voimien takia pidä koneesta kiinni aina sen kummastakin kahvasta, seiso tukevassa asennossa ja työskentele keskittyneesti.

Polyrasituksen vahentäminen:

VAROITUS - Jotkut polyt, joita hiekkapaperilla hiominen, sahaaminen,

hiominen, poraaminen tai muut tyot voi aiheuttaa, sisaltavt kemikaaleja, joiden tiedetaaan aiheuttavan syopaa, syntymavikoja tai muita haittoja lisäantymiskykya koskien. Esimerkkejnaistakemikaaleista ovat:

• lyijy lyijya sisaltavista maaleista
  -mineraalipoly muureista, sementista tai muista muuraineista
• arseeni ja kromi kemialisesti käsitetlysta puusta. Oma riskisi näden kuormitukstesta riippuu siitta, kuinka usein suoritat tämantapaisia toitta. Näden kemikaalien aiheuttamien kuormitusten vahentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksyissä suojavarusteissa, esim. toille tarkoitetuilla polynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden polyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin polyä), metaalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älän ann polyn päästä elimistöön.

Ota huomioon myos materiaialeja, henkiloitta, kaytokoohdetta ja kayttopaikkaa koskevat maaraykset ja kansalliset direktiivit (esim. tyoturvallisuusmaaraykset, havittaminen).

Keräa hiukkaset niiden muodostumispaikassa, alä levita niitta ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisāvarusteita. Nain vähennat ymparistöön hallitsemattomasti leviävien hiukkasten märäa.

Käytä sopivaa polynimuria.

Vahennä polyn muodostumista seuraavasti:

• Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lahella olevia henkilöitä tai keräantynytta polyä pain.
• Käytä imuria ja/tai ilmanpuhdistinta.
  -Tuuleta tyopiste hyvin ja pidä puhtaana imuroimalla. Lakaisemin tai puhaltaminen levittä polya.

Imuroi tai pese suojavaatteet. Alä puhalla, pudista tai harjaa niitta.

5. Yleiskuva

Katso sivu 2.
1 Merkintä (sahanteränulkohalkaisija)
2 Sahausuran osoitin
3 Liikkuva suojus
4 Suuntaisvaste
5 Kiinnitysruuvit (viistosahaukset)
6 Kiinnitysruuvit (suuntaisvaste)
7 Lukitusnuppi (paallekytkenta)
8 Painokytkin (paalle- ja poiskytkenta)
9 Putkilitäntä ( sahanpurun poisto)
10 Saatoruuvit valyksettoman liukumisen saatamiseksi ohjainiskolla (ohjainisko eikulu toimitussisalttoon, ks. luku Lisatarvikkeet)
11 Asteikko (viistosahauskulma)
12 Vastamutteri (sahanterän kulman saa)
13 Sāṭōruuvi (sanaterán kulman sātō)
14 Kaapeliohjain
15 Sāṭöpyōrä kierrosluvun esivalintaan
16 Signaaläytö
17 Vipu (liikkuvan suojuksen kaantamista varten)
18 Kuusioavaimen sailytyspaikka
19 Kuusioavain
20 Kiinnitysruuvi ( sahaussyvyyden saatoo)
21 Kiinnitysvipu (sahaussyvydyen saatoo)
22 Sahaussyvyden rajoitin (sahaussyvyden saatoo) tai sahaussyvyden osoitin
23 Asteikko (sahaussyvyys)
24 Kahva
25 Lisakahva
26 Karan lukitusnuppi
27 Sahanterän sisäläippa
28 Sahantera

29 Sahanteran kiinnitysruuvi

6. Kayttoönotto, saatö

Ennen käytöönottoa on verrattava, vastaoko
konekilvessä ilmoitetu verkkojännite ja
verkkotaajuus paikallisen sahköverkon arvoja.

Kytke aina ensin eteen FI-suojakytkin (RCD), Jonka maks. laukeamisvirta on 30mA
Vedä pistoke irti pistorasiasta ennen saatöjen tai huoltotöiden suorittamista.

6.1 Sahaussyvyden säätö

Ohje: Sahaussyvyys kannattaa saattaa niin, etta sahanteran hampaat tulevat korkeintaan puolen hammaskorkeuden verran esiin tyokappaleen alta. Katso kuva sivulla 2.

• Avaa kiinnitysruuvi (20). Nosta moottoriosaa ohjainlevyä vasten (sahaussyvyys = 0 mm).
• Valitse haluamasi sahaussyvyys sahaussyvyyden rajoittimen (22) avulla, ks. kuva, sivu 2. Avaa sita varten kiinntysvipu (21), saadä sahaussyvyyden rajoitin (22) asteikolla (23) haluamaasi sahaussyvyyteen, lukitse kiinnitysvipu jalleen pitavasti kiinni.
• Paina moottoriosa rajoittimeen asti alas.
• Kiristä kiinnitysruuvi (20) jalleen pitävästi paikalleen.

Ohje: Kiinnitysruuvin (20) kiristysvoimaa voidaan saataa. Ruuvaa sita varten vivun ruuvi irti. Ota vipu pois ja aseta vastapäivän siirrettyn paikalleen. Kiinnitruuvilla. Talloin tulee varmistaa, etta vivun ollessa auki sahaussyvydyen saatoo sujuu kevyesti.

6.2 Sahanterän asetus viistoon viistosahauksia varten

Avaa saatooa varten molemmat kiinnitysruuvit (5). Kallista moottoriosaa ohjainlevyavasten. Saadetty kulma voidaan lukea asteikolta (11). Kiristena sin etumainen ja sitten taempi kiinnitysruuvi (5) taas pitavasti paikoilleen.

6.3 Sahanterakulman korjaus

Jos assetuksella 0^ sahanterä ei ole suorassa kulmassa ohjainlevyyn nahden: Avaa kiinnitysruuvit (5). Avaa vastamutteri (12) ja korjaa saatóruuvilla (13) sahanterakulmaa. Kirista sen jälkeen vastamutteri taas pitavasti paikalleen. Kirista kiinnitysruuvit (5) taas pitavasti paikoilleen.

6.4 Kierrosluvun esivalinta

Esivalitse kierrosluku saatopyorallä (15). Suosittelut kierrosluvut ks. sivu 3.

6.5 Imuliitannan / sahanpurun poiston saatö

Sahanpurun imurointi:

Vedä tarv. putkiliäntä (9) irti. Liitä sahanpurun imurointiin sopiva imuri poistoletkun kanssa koneeseen.

Sahanpurun poisto ilman imuria:

Laita putkiliäntä (9) paikalleen ja kännahaluamaasi asentoon (mieluiten kehosta poispän).

7. Kaytto

7.1 Paalle-/poiskytkenta

Päallekytkeminen: Paina lukitusnuppi (7) sisään ja pida siinä asennossa, paina sitten painokytkinta (8)

Poiskytkeminen: Vapauta painokytkin (8).

7.2 Signalinäytto

Signaalinäytto (16) syttyh hetkeksi paalkektennan yhteydessa ja ilmoittaa toimintavalmiudesta. Jos signaalinäytto sytty tyoskentelyn aikana, taloin se ilmoittaa ylikuormituksesta. Lopeta koneen kuormittaminen.

7.3 Työohjeita

Pida verkkokaapelia niin, etta pystyt sahamaan steettä.

Verkkokaapeli voidaan sita varten kiinnittaa kaapeliohjaimeen (14).

Yläsuojukssessa oleva merkintää (1) voidaan käytää apuna, kun kone asetetaan työkappaleelle ja koneella sahataan. Maksimisaahaussyvyddela se ilmoittaa sunnileen sahanterän ulkohalkaisijan ja siten sahausalueen.

Älä kytke konetta paälle tai pois, kun sahantera koskettaa tyokappaletta.

Anna sahanterän saavuttaa ensin suurimman nopeutensa, ennen kuin aloitat sahaamisen.

Kun asetat käsipyöräsahan työkappaleelle, se saa liikkuvan suojuksen kaantymän taaksepän. Avaa alasuojus kadellä vain erikoissahausten yhteydessä, kuten "upotus- ja kulmasahauksissa". Avaa alasuojus vivulla (17) ja paastä se vapaaksi heti kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alasuojuksen tulee toimia automaattisesti.

Kun sahaat, ala nosta konetta pois tyokappaleesta sahanteran pyoriessa. Annan teran ensin pysahtya kokonaan.

Jos sahantera jumiutuu, kytke kone valittomasti pois paalta.

Sahaaminen suoraa vivaa pitkin:

Reuna (2) toimii sahausuran osoittimena. Reuna vastaa sahanterän vasenta sahausreunaa.

Sahaaminen suuntaivasteen kanssa:

Sahauksiin, jotka tehdäan yhdensuuntaisesti suoraan reunaan nahden.

Kaksitoimin suuntaisvaste (4) voidaan asettaa pitimiin molemmilla puolilla. Huomioi saaotoa tehdessasi yhdensuuntaisuus sahanteraan nahed. Kirista ensin etumainen ja sitten taempi kiinnitsruuvi (6) pitavasti paikoilleen. Tarkka sahausleveys maaritetaan parhaiten koesahauksella.

Sahaaminen yhdensuuntaisesti tyokappaleensuoraan reunaan nahden: Aseta suuntaisvaste (4) niin, etta rajoitinlista osoittaa alaspain.

Sahaaminen yhdensuuntaisesti tyokappaleen
päää olevaan suoraan reunaan nahden: Aseta

suuntaisvaste (4) niin, etta rajoitinista osoittaa yloispain.

Kapeiden siivujen sahaaminen esim. seinan vierustaa pitkin:

Kone on suunniteltu ja muotoiltu niin, etta ylasuojusta voidaan ohjata esim. seinan vierustaa pitkin. Nain voidaan sahata erittain kapeita siivuja seinan laheltä. Esimerkiki tehtaessä varjosaumoja.

Upotussahaukset:

Upotussahauksissa pidä molemmän käsinn tukevasti kiinni koneen asiaankuuluvista roista. Muuten syntyy takaiskuvaara.

Pitaëksesi upotussahauksen yhteydessä
koneen tukevassa otteessa ohjainlevyn
reuna tãytyy tukea tukevaa vastetta
cen.

Asenna sitā varten kone ohjainkiskon 6.31213
pääle ja aseta sen vastetta vasten tai kiinnitä
rajoitinlista tyokappaleen pääle.

Huomioi seuraavat asiat, kun teet upotussahauksia, joissa sahanterän
vinous on yli 15^ pystysuoraan viivaan nahden:
- Käytä turvallisuussyistä ohjainiskoaa 6.31213.
- Kiinnitta ohjainkisko 2 kirstyssangalla 6.31031 tyokappaleelle.
- Pida koneesta kiinni oikealla kadellä ja paina ohjainlevy vasemmalla kadellä alas ohjainkiskolle, jotta kone lepää tukevasti ohjainkiskon paälla.
- Avaa kiinnitysruuvi (20) ja laita moottoriosa ylimpaan asentoonsa.
- Avaa liikkuva suojus vivulla (17) kokonaan, niin etta voit asettaa koneen tyokappaleelle.
- Valitse haluamasi sahaussyvyys sahaussyvydden rajoittimen (22) avulla, ks. kuva, sivu 2. Avaa sita varten kiinntysvipu (21), saadä sahaussyvydden rajoitin (22) asteikolla (23) haluamaasi sahaussyvyteen, lukitse kiinnitysvipu jalleen pitavasti kiinni.
-Kohdista sahantera piirtoviivaan nahden.
- Ohjainlevyn takareunan tulee olla ohjainkiskon vasteessa tai tyokappaleen paallee kiinnitetyraojitinlistan vieressä.
- Kytke kone paallee
- Pida koneesta kunnolla kiinni ja paina varovasti alaspain. Sahantera alkaa sahaamaan tyokappaletta. Upotussyvyyen voit katsoa steikosta (23).

7.4 Sahaaminen ohjainkiskon 6.31213 kanss

Millintarkkojen, suorien ja siistien sahausreunojen tekemiseen. Liukumista estavä pinnoite takaa hyvän tuen ja suojaa tyokappaleita naarmuuntumiselta. Ohjainkiskon vasteiden avulla upotussahauksissa voidaan tehdä tasapituisia sahausuria.

Ohjainkisko 6.31213 ks. luku Lisatarvikkeet.

8. Huolto

Puhdista kone saannollisesti. Imetassyhteydessmaoottorin tuuletusraot puhtaaksi polynimurilla.Puhdista likkuva suojus (3) saannollisesti paineilmalla (kayta suojalaseja).Sen tayty olla vapaasti liikuteltava ja palata automaattisesti, kevyesti ja tarkasti paateasentoonsa.

8.1 Sahanterän vaihto

Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista.

• Paina karan lukitusnuppi (26) sisään ja pidä sitä painettuna.
• Aseta kuusioavain sahanterän kiinnitysruuviin (29). Kierra saha-akselia hitaasti kuusioavaimella, kunnes lukitus napsahtaa kiinni. (Sitten kara on varmistetu käantymisen estämiseksi.)
• Ruuvaa sahanteran kiinnitysruuvi (29)
  vastapäivään irti.
• Päästä karan lukitusnupista (26) irti.
• Avaa suojus (3) kasin vasteseen asti ja pidä sitä auki.
• Paina karan lukitusnuppi (26) sisään ja pidä sitä painettuna.
• Päastä suojuksesta irti. (Sitten karan lukitusnuppi (26) pitäa sitä paikallaan).
• Päästä karan lukitusnupista (26) irti.
• Ota sahantera (28) pois.
• Poista sahanpurut sahanteran sisalaipan (27), sahanteran (28) ja sahanteran kiinnitysruuvin (29) valisiltā vastepinnoilta.
• Huolehdi siitta, etta asennat sahanteran sisalaipan (27) oikein pain paikalleen (olake osoittaa sahanteran suuntaan).

Sahanterän kiinnitysruuvin (29)

sahanteraa koskettava pinnat taytyy rasvata ohuelti varmuuskytkimen moitteettoman toiminnan takaamiseksi. Voiteleyleisrisvasalla (DIN 51825 - ME / HC 3/4 K -30).

• Asenna uusi sahanterä. Huomioi oikea pyörintäsunta. Pyörintäsunta on ilmoitettu sahanterässa ja suojukssessa olevilla nuolilla.
• Paina karan lukitusnuppi (26) sisään ja pidä sitä painettuna.
• Kiinnitā sahanteran kiinnitysruuvi (29) ja kirsta myotapäivän pitavasti paikalleen.
• Avaa suojus (3) kädellä vasteeseen asti. Siten lukitus aukeaa. Anna suojuksen käantyä suljettuun asentoon.

Käytä ainoastaan teräviä ja vauriottomia sahanteriä. Alä käytä murtuneita tai tyneitta sahanteriä.

Alä käytä runsasseosteisesta pikateraksesta (HSS) valmistetuja sahanteria.

Alä käytä sellaisia sahanteriä, jotka eivat vastaa ilmoitettuja typpitietoja.

Sahanterän tätyy sopia koneen ilman kuormitusta saavuttamalle kierrosluvulle.

Käytä sellaista sahanterää, joka soveltuu sahattavalle materiaalille.

Sahanterien, jotka on suunniteltu puun ja samankaltaisten materiaalien sahaamiseen,

pitä olla standardin EN 847-1 vaatimusten mukaisia.

9. Lisātarvikkeet

Käytä ainoastaan alkuperäisiä Metabolisātarvikkeita.

Käytä vain sellaisia lisātarvikkeita, jotka tāyttāvāt
tassā kāyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.

Lisātarvikkeiden tāydellinen valikoima katso www.metabo.com tai paaluetello.

10. Korjaus

Sahkötyokalujen korjaustöitä saavat suorittaa ainoastaan sahköalan ammattilaiset!

Viallisen verkkojohdon saa vaihtaa ainoastaan erityiseen Metabon alkuperäiseen verkkojohtoon, joka on staatavissa Metabo-huollon kautta.

Jos Metabo-sahkötyokalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

11. Ympäristönsuojelu

Noudata käytösta poistettujen koneiden, pakkausten ja lisātarvikkeiden havittamista ja kierratysta koskevia kansallisia maäräyksiä.

Vain EU-maille: Alä havitta sahkötyokalua kotitalousjatteen mukana! EU-direktiivin 2012/19/EU mukaan koskien käytettyjä

sahkö- ja elektroniikkalaitteita, käytetyt
sahkötyokalut on kerättävā erikseen ja vietävā
ymparistöa säastävään kierratykseen.

12. Tekniset tiedot

Selykssia sivulla 3 oleville tiedoille.

Pidämme oikeudens suorittaa teknisen kehityksen vaatimia muutoksia.

P1 =nimellisotto

P2 =antoteho

n_0^* =kierrosluku kuormittamattomana

n1*=kierrosluku kuormitettuna

T90° =maks.sahaussyvyys (90°)

T45° =maks.sahaussyvyys (45°)

A =säadettäviistosahuskulma

D =sahanteran halkaisija

d =sahanterän reiän halkaisija

a = sahanterän maks. perusvahvuus

b =sahanterän leikkuusärmanleveys

m = p a i n o

Mittausarvot ilmoitettu EN 62841 mukaan.

Sujoausluokan II kone

Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisia voimassa olevia standardeja).

SUOMlfi

• Runsasenergiaiset ja korkeataajuuksiset Häiriöt voivat aiheuttaa kierrosluvun vaihteluita. Namä havivät heti kun Häiriöt ovat vaimentuneet.

Päastöarvot

Nämä arvot mahdollistavat sahkötyokalun päästöjen arvioimisen ja erilaisten sahkötyokalujen keskinäisen vertailun. Kulloisistakin käytölosuhteista, sahkötyokalun kunnosta tai käytötarvikkeesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähaisemman kuormituksen jaksot. Märätä nämä tekijat huomioiden arvioitjen arvojen perusteella käytäjan sujaamiseen vaadittavat toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), märitetty EN 62841 mukaan:

ah.D =varahptyn sateilyarvo

(Lastulevyn sahaus)

K_h,D =epa varmuus (varhtely)

Ttypillinen A-painotettu aanitaso:

LpA =aenpainetaso

LWA =aenentehotaso

K_DA, K_WA = epa varmuus

Käytöss melutas ovo ylittä 80 dB(A).

Käytä kuulonsuojaimia!

4.1 Iiaikacia npiovioaatoC
