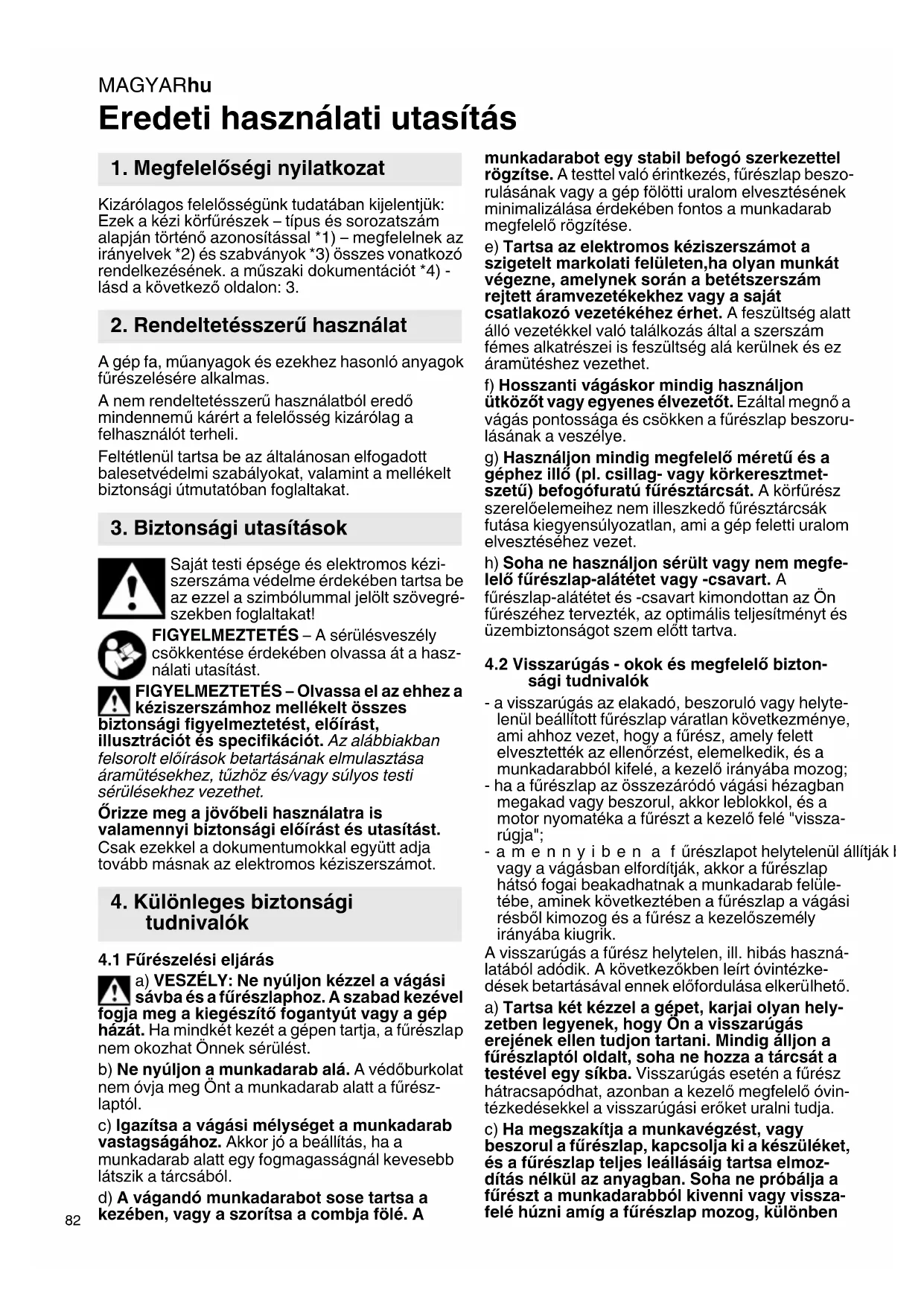

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek a kézi körfűrészek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes vonatkozó rendelkezésének. a műszaki dokumentációt *4) - lásd a következő oldalon: 3. A gép fa, műanyagok és ezekhez hasonló anyagok fűrészelésére alkalmas. A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat. Saját testi épsége és elektromos kézi- szerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a hasz- nálati utasítást. FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4.1 Fűrészelési eljárás

a) VESZÉLY: Ne nyúljon kézzel a vágási sávba és a fűrészlaphoz. A szabad kezével fogja meg a kiegészítő fogantyút vagy a gép házát. Ha mindkét kezét a gépen tartja, a fűrészlap nem okozhat Önnek sérülést. b) Ne nyúljon a munkadarab alá. A védőburkolat nem óvja meg Önt a munkadarab alatt a fűrész- laptól. c) Igazítsa a vágási mélységet a munkadarab vastagságához. Akkor jó a beállítás, ha a munkadarab alatt egy fogmagasságnál kevesebb látszik a tárcsából. d) A vágandó munkadarabot sose tartsa a kezében, vagy a szorítsa a combja fölé. A munkadarabot egy stabil befogó szerkezettel rögzítse. A testtel való érintkezés, fűrészlap beszo- rulásának vagy a gép fölötti uralom elvesztésének minimalizálása érdekében fontos a munkadarab megfelelő rögzítése. e) Tartsa az elektromos kéziszerszámot a szigetelt markolati felületen,ha olyan munkát végezne, amelynek során a betétszerszám rejtett áramvezetékekhez vagy a saját csatlakozó vezetékéhez érhet. A feszültség alatt álló vezetékkel való találkozás által a szerszám fémes alkatrészei is feszültség alá kerülnek és ez áramütéshez vezethet. f) Hosszanti vágáskor mindig használjon ütközőt vagy egyenes élvezetőt. Ezáltal megnő a vágás pontossága és csökken a fűrészlap beszoru- lásának a veszélye. g) Használjon mindig megfelelő méretű és a géphez illő (pl. csillag- vagy körkeresztmet- szetű) befogófuratú fűrésztárcsát. A körfűrész szerelőelemeihez nem illeszkedő fűrésztárcsák futása kiegyensúlyozatlan, ami a gép feletti uralom elvesztéséhez vezet. h) Soha ne használjon sérült vagy nem megfe- lelő fűrészlap-alátétet vagy -csavart. A fűrészlap-alátétet és -csavart kimondottan az Ön fűrészéhez tervezték, az optimális teljesítményt és üzembiztonságot szem előtt tartva.

4.2 Visszarúgás - okok és megfelelő bizton-

sági tudnivalók - a visszarúgás az elakadó, beszoruló vagy helyte- lenül beállított fűrészlap váratlan következménye, ami ahhoz vezet, hogy a fűrész, amely felett elvesztették az ellenőrzést, elemelkedik, és a munkadarabból kifelé, a kezelő irányába mozog; - ha a fűrészlap az összezáródó vágási hézagban megakad vagy beszorul, akkor leblokkol, és a motor nyomatéka a fűrészt a kezelő felé "vissza- rúgja"; -amennyiben a fűrészlapot helytelenül állítják be, vagy a vágásban elfordítják, akkor a fűrészlap hátsó fogai beakadhatnak a munkadarab felüle- tébe, aminek következtében a fűrészlap a vágási résből kimozog és a fűrész a kezelőszemély irányába kiugrik. A visszarúgás a fűrész helytelen, ill. hibás haszná- latából adódik. A következőkben leírt óvintézke- dések betartásával ennek előfordulása elkerülhető. a) Tartsa két kézzel a gépet, karjai olyan hely- zetben legyenek, hogy Ön a visszarúgás erejének ellen tudjon tartani. Mindig álljon a fűrészlaptól oldalt, soha ne hozza a tárcsát a testével egy síkba. Visszarúgás esetén a fűrész hátracsapódhat, azonban a kezelő megfelelő óvin- tézkedésekkel a visszarúgási erőket uralni tudja. c) Ha megszakítja a munkavégzést, vagy beszorul a fűrészlap, kapcsolja ki a készüléket, és a fűrészlap teljes leállásáig tartsa elmoz- dítás nélkül az anyagban. Soha ne próbálja a fűrészt a munkadarabból kivenni vagy vissza- felé húzni amíg a fűrészlap mozog, különben

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Biztonsági utasítások

4. Különleges biztonsági

visszarúgás következhet be. Állapítsa meg a fűrészlap beszorulásának az okát, majd hárítsa el azt. c) Ha az anyagban álló fűrészt újra akarja indí- tani, előbb helyezze a tárcsát a vágási hézag közepébe és győződjön meg róla, hogy a fogak nincsenek beakadva a munkadarabba. Ha a fűrészlap szorul, újraindításkor kiugorhat a munkadarabból vagy visszarúgást okozhat. d) A nagyméretű lapanyagokat támassza alá, hogy a beszoruló fűrészlap okozta visszarúgás kockázatát csökkentse. A nagyméretű lapok saját súlyuktól behajlanak. A lapokat mindkét oldalon, a vágási hézag közelében és a széleinél is alá kell támasztani. e) Ne használjon tompa vagy sérült fűrész- lapot. A tompa vagy rosszul beállított fogazatú fűrészlapok a kisebb hézag miatt nagyobb súrló- dáshoz, a fűrészlap beszorulásához és visszarú- gáshoz vezethetnek. f) A fűrészelés előtt húzza meg a vágási mélység- és szögbeállító csavarokat. Ha vágás közben a beállítások megváltoznak, a fűrészlap beszorulhat és visszarúghat. g) Különösen legyen óvatos a meglevő falakba készülő merülővágások esetén vagy más be nem látható területeken. A bemerülő fűrészlap megakadhat a rejtett tárgyakban és visszacsapódhat.

4.3 Az alsó védőburkolat működése

a) Minden használat előtt ellenőrizze, hogy az alulsó védőbura hibátlanul zár. Ne használja a fűrészt, ha az alulsó véd őbura nem jár könnyedén vagy nem zár azonnal. Az alsó védőburkolatot sose rögzítse nyitott álla- potban. Ha a fűrész véletlenül leesik, az alsó védő- burkolat elhajolhat. Nyissa meg a védőburkolatot a kar segítségével, és biztosítsa, hogy az szabadon mozogjon, és semelyik vágási szögnél vagy mély- ségnél se érintse a fűrészlapot vagy valamilyen más alkatrészt. b) Ellenőrizze az alsó védőburkolat rugójának működését. Ha az alsó védőburkolat vagy a rugó nem működik kifogástalanul, használat előtt javíttassa meg a gépet. A sérült alkatrészek, ragacsos lerakódások vagy a felgyülemlett forgács késleltetik a védőburkolat működését. c) Az alsó védőburkolatot csak akkor nyissa ki kézzel, ha különleges vágásokat, pl. „beme- rülő- és szögben végzett vágást“ végez. Nyissa meg az alsó védőburkolatot a kar (17) segítsé- gével, majd engedje el, amint a fűrészlap bele- merül a munkadarabba. Minden más vágási mód esetén az alsó védőburkolatot automatikusan működtesse. d) Ne tegye le a fűrészt a munkapadra vagy a padlóra úgy, hogy az alsó védőburkolat nem takarja el a fűrészlapot. A védelem nélküli fűrészlap utánfutáskor a vágási iránnyal szemben mozgatja a gépet és elfűrészeli ami az útjába kerül. Vegye figyelembe a gép utánfutási idejét.

4.4 További biztonsági tudnivalók

Ne használjon csiszolókorongot. Húzza ki a dugót a csatlakozóaljzatból, mielőtt egy beállítást vagy karbantartást elvégez. Ne érjen hozzá a forgásban lévő szerszámhoz! A forgácsot és hasonlókat csak a gép nyugalmi hely- zetében távolítsa el. Viseljen fülvédőt. Viseljen védőszemüveget. A tengelyreteszelő gombot csak álló motornál nyomja be. A fűrészlapot nem szabad oldalról valamilyen tárgyhoz odanyomva lefékezni. A mozgó védőburkolatot tilos a vágáshoz visszahú- zott helyzetben kiékelni. A mozgó védőburkolatnak akadálytalanul, automa- tikusan, könnyedén és pontosan kell visszatérnie a véghelyzetbe. Olyan anyagok esetén, melyek fűrészelése erőteljes porképződéssel jár, rendszeresen meg kell tisztítani a gépet. A védőberendezések (pl. a mozgó védőburkolat) kifogástalan működését biztosítani kell. Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gőzök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmun- kálni. Ellenőrizze, hogy a munkadarab nem tartalmaz-e idegen tárgyakat. Munkavégzés közben mindig ügyeljen rá, nehogy esetleg lefűrészelje a körmét vagy még többet. A fűrészlap elakadása esetén azonnal kapcsolja ki a motort. Ne próbáljon meg nagyon apró munkadarabokat fűrészelni. A megmunkáláshoz a munkadarabot rögzítve és elcsúszás ellen biztosítva kell alátámasztani. Olyan fűrészlapot használjon, amely megfelelő a fűrészelni kívánt anyaghoz. A gyantás vagy enyvmaradékokkal szennye- zett fűrészlapot tisztítsa meg. Ha a fűrészlap szennyezett, fokozódik a súrlódás, beszorulhat a fűrészlap, és megnő a visszarúgás veszélye. Kerülje el a fűrészfog csúcsainak túlhevülését. Kerülje el az anyag megolvadását műanyag fűrészelésekor. Olyan fűrészlapot használjon, amely megfelelő a fű részelni kívánt anyaghoz. Metabo S-automatic biztonsági tengelykapcsoló: Ha a betétszerszám beszorul vagy megakad, a kuplung korlátozza a motorhoz irányuló erőátvitelt. A működés során fellépő nagy erők miatt a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.MAGYARhu

A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. Metabo S-automatic biztonsági tengelykapcsoló: Ha a betétszerszám beszorul vagy megakad, a kuplung korlátozza a motorhoz irányuló erőátvitelt. A működés során fellépő nagy erők miatt a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Lásd a 2. oldalt. 1 Jelölés (fűrészlap külső átmérője) 2 Vágásjelző 3 Mozgó védőburkolat 4 Párhuzamos ütköző 5Rögzítőcsavarok (ferde vágáshoz) 6Rögzítőcsavarok (párhuzamos ütköző) 7 Reteszelő gomb (bekapcsolás) 8 Nyomókapcsoló (Be- és kikapcsolás) 9Csonk ( Fűrészforgács kidobó) 10 Szabályozócsavarok a vezetősínen való hézagmentes csúszás beállítására (a vezetősín nem tartozik a szállítás terjedelmébe, lásd a Tartozékok c. fejezetet) 11 Skála (ferde vágás szöge) 12 Ellenanya (a fűrészlap szögének beállítására) 13 Finombeállító csavar (a fűrészlap szögének a beállítására) 14 Kábelvezetés 15 Fordulatszám-előválasztó tárcsa 16 Kijelző 17 Emelőkar (a mozgó védőburkolat visszaforgatásához) 18 Imbuszkulcstartó 19 Imbuszkulcs 20 Rögzítőcsavar ( a vágásmélység beállítására

21 Szorítókar (a vágásmélység beállítására) 22 Vágásmélység-ütköző (a vágásmélység beállítására) ill. vágásmélységjelző 23 Skála (vágásmélység) 24 Markolat 25 Kiegészítő markolat 26 Tengelyreteszelő gomb 27 Belső fűrészlapszorító karima 28 Fűrészlap 29 Fűrészlap-rögzítőcsavar Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD). A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy karbantartást végez el.

6.1 Vágási mélység beállítása

Megjegyzés: A vágásmélységet célszerű úgy beállítani, hogy a fűrészlap fogazata legfeljebb a fogmagasság felével nyúljon a munkadarab alá. Lásd az ábrát a 2. oldalon - Oldja a rögzítőcsavart (20). Emelje meg a vezetőlap irányában a motorrészt (vágásmélység = 0 mm). -Állítsa be a kívánt vágásmélységet a vágásmélység-ütközővel (22), lásd az ábrát a 2. oldalon. Ehhez oldja a szorítókart (21), állítsa be a vágásmélység-ütközőt (22) a skálán (23) a kívánt vágásmélységnek megfelelően, majd újra húzza rá a szorítókart. - Ütközésig nyomja le a motorrészt. -Húzza rá ismét a rögzítőcsavart (20).

6. Üzembe helyezés, beállításMAGYAR hu

Megjegyzés: A rögzítőcsavar (20) szorítóereje beállítható. Ehhez vegye le a kart rögzítő csavart. Vegye le a kart, majd az óramutató járásával ellentétes irányban elfordítva helyezze vissza. Rögzítse a csavarral. Vegye figyelembe, hogy könnyen jár a vágásmélység beállítás, ha nyitva van a kar.

6.2 A fűrészlap ferde beállítása ferde

vágáshoz A beállításhoz oldja a két rögzítőcsavart (5). A motorrészt hajtsa a vezetőlap felé. A beállított szög a skálán (11) olvasható le. Húzza rá először az első, majd a hátsó rögzítőcsavart (5).

6.3 A fűrészlap szögének korrigálása

fűrészlap szöge gyárilag be van állítva. Ha 0° mellett nem derékszöget zár be a fűrészlap a vezetőlaphoz képest: oldja a rögzítőcsavarokat (5). Oldja az ellenanyát (12), és a finombeállító csavarral (13) korrigálja a fűrészlap szögét. Végül ismét húzza rá az ellenanyát. Ismét húzza rá a két rögzítőcsavart (5).

6.4 Fordulatszám előválasztás

Állítsa be az állítókeréken (15) a fordulatszámot. Az ajánlott fordulatszámokat lásd a 3. oldalon.

6.5 Elszívócsonk / forgácskidobó beállítása

Fűrészforgács elszívás: Szükség esetén húzza le a csonkot (9). A fűrészforgács elszívásához csatlakoztasson a körfűrészre egy megfelelő elszívóberendezést elszívótömlővel. Fűrészforgács-kidobás: Húzza fel a csonkot (9), és forgassa el a kívánt pozícióba (lehetőleg ne a test felé).

7.1 Be- és kikapcsolás

Bekapcsolás: Nyomja be a reteszelő gombot (7), és tartsa benyomva, majd működtesse a nyomókapcsolót (8). Kikapcsolás: engedje el a nyomókapcsolót (8).

A kijelző (16) bekapcsoláskor rövid időre felvillan, és jelzi a gép üzemkész állapotát. Ha a kijelző munkavégzés közben villan fel, az a túlterhelést jelzi. Tehermentesítse a gépet.

7.3 Munkavégzésre vonatkozó utasítás

Úgy helyezze el a hálózati kábelt, hogy ne akadályozza a munkavégzést. A hálózati kábel ebből a célból kábelvezetéssel (14) rögzíthető. A felső védőburkolaton található jelölés (1) a munkadarabra történő felhelyezéséhez nyújt segítséget, valamint munkavégzés közben. Maximális vágásmélység mellett a fűrészlap kb. külső átmérőjét jelöli, és ezzel a vágási tartományt. Ne kapcsolja be vagy ki a gépet, amíg a fűrészlap érinti a munkadarabot. A vágást csak azután kezdje meg, miután a fűrészlap elérte a teljes fordulatszámot. A kézi körfűrész felhelyezésekor a munkadarab visszaforgatja a mozgatható védőburkolatot. c) Az alsó kézvédő burkolatot csak akkor nyissa ki, ha különleges vágásokat, pl. „besüllyesztő- és szögben végzett vágást“ végez. Nyissa az alsó védőburkolatot a kar (17) segítségével, majd engedje el, amint a fűrészlap belemerül a munkadarabba. Minden más vágási mód esetén automatikusan működjön az alsó védőburkolat. Fűrészelés közben ne vegye ki a gépet úgy az anyagból, hogy még forog a fűrészlap. Először állítsa meg a fűrészlapot. A fűrészlap blokkolása esetén azonnal kapcsolja ki a gépet. Fűrészelés egyenes előrajzolat alapján: A szegély (2) vágásjelzőként szolgál. A szegély a fűrészlap bal oldali vágóélének felel meg. Fűrészelés párhuzamos ütközővel: Egyenes szegéllyel párhuzamos vágáshoz. A kettős vezetésű párhuzamos ütköző (4) mind a két oldalról berakható a helyére. Beállításkor ügyeljen a fűrészlappal való párhuzamosságra. Húzza rá először az első, majd a hátsó rögzítőcsavart (6). A vágás pontos szélességét a legcélszerűbb próbavágással meghatározni. A munkadarab egyenes szélével párhuzamos vágáshoz: Úgy tegye be a párhuzamos ütközőt (4), hogy a vezetősín lefelé nézzen. A munkadarabon levő egyenes peremmel párhuzamos vágáshoz: Úgy tegye be a párhuzamos ütközőt (4), hogy a vezetősín felfelé nézzen. Keskeny szakaszok fűrészelése pl. egy fal mentén: A gép úgy van kialakítva, hogy a felső védőburkolat vezethető legyen pl. egy fal mentén. Így nagyon keskeny, falközeli szakaszok is készíthetők. Mint pl. árnyékfuga készítése. Bemerítő vágás: A besüllyesztéskor mindkét kézzel szilárdan tartsa fogva a gépet az erre szolgáló fogantyúkkal. Ellenkező esetben fennáll a visszacsapódás veszélye. Annak érdekében, hogy bemerítéskor biztonságosan tudja tartani a gépet, célszerű a vezetőlap hátsó peremét egy fix ütközőhöz illeszteni. Ezért szerelje a gépet a 6.31213 vezetősínre, és helyezze annak ütközőjére, vagy rögzítse a munkadarabon levő vezetősínhez. Bemerítő vágásnál, ha a fűrészlapnak a függőlegeshez képest nagyobb a döntése, mint 15°, akkor a következőt is figyelembe kell vennie: - Biztonsági okokból a 6.31213 vezetősínt kell használni.

7. HasználatMAGYARhu

-A vezetősínt a két 6.31031 szorítókengyellel rögzítse a munkadarabon. - Jobb kézzel szilárdan fogja meg a gépet a fogantyújánál, és a vezetőlapot bal kézzel nyomja le a vezetősínre úgy, hogy a gép biztonságosan felfeküdjön a vezetősínen. - Oldja a rögzítőcsavart (20), és vigye a motorrészt a legfelső állásba. - Teljesen nyissa a mozgó védőburkolatot az emelőkarral (17), hogy a gépet fel lehessen helyezni a munkadarabra. - Állítsa be a kívánt vágásmélységet a vágásmélység-ütközővel (22), lásd az ábrát a 2. oldalon. Ehhez oldja a szorítókart (21), állítsa be a vágásmélység-ütközőt (22) a skálán (23) a kívánt vágásmélységnek megfelelően, majd újra húzza rá a szorítókart. - Igazítsa be a fűrészlapot az előrajzolt mintához. -A vezetőlap hátsó széle feküdjön fel a vezetősín ütközőjére vagy a munkadarabon elhelyezett vezetősínre. - Kapcsolja be a gépet. - Tartsa szilárdan a gépet és érzéssel nyomja lefelé. A fűrészlap belevág a munkadarabba. A bemerítési mélység a skálán (23) leolvasható.

7.4 Fűrészelés 6.31213 vezetősínnel

Milliméter pontosságú, egyenes és kipattogzásmentes vágási élek. A csúszásgátló bevonat gondoskodik a biztonságos felfekvésről, és ezzel védi a munkadarabot a karcolódástól. Bemerülő vágásnál a gép a vezetősínre szerelt ütközőkre helyezhető, és így azonos hosszúságú vágások készíthetők. 6.31213 vezetősín lásd a Tartozékok c. fejezetet. Tisztítsa rendszeresen a gépet. Ennek során egy porszívó segítségével tisztítsa meg a motor szel- lőző nyílását. Sűrített levegővel rendszeresen tisz- títsa meg a mozgó védőburkolatot (3) (viseljen védőszemüveget). Ennek szabadon kell mozognia, önállóan, könnyen és pontosan kell visszatérnie a véghelyzetébe.

A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy karbantartást elvégez. - Nyomja be a tengelyreteszelő gombot (26), és tartsa benyomva. - Helyezzen imbuszkulcsot a fűrészlapot rögzítő csavarba (29). Lassan forgassa el a fűrész tengelyét a behelyezett imbuszkulccsal, míg nem rögzül a reteszelés. (Ezzel a tengely biztosítva van elfordulás ellen.) - Oldja a fűrészlapot rögzítő csavart (29) az óramutató járásával ellentétes irányban forgatva. - Engedje el a tengelyreteszelő gombot (26). - Kézzel nyissa a védőburkolatot (3) ütközésig, és tartsa nyitva. - Nyomja be a tengelyreteszelő gombot (26), és tartsa benyomva. -Engedje el a védőburkolatot. (Azt a tengelyreteszelő gomb (26) megtartja). - Engedje el a tengelyreteszelő gombot (26). -Oldja a fűrészlapot rögzítő csavart (29) az óramutató járásával ellentétes irányban forgatva. -Vegye le a fűrészlapot (28). - Tisztítsa meg a belső fűrészlapszorító karima (27), a fűrészlap (28) és a fűrészlapot rögzítő csavar (29) közötti felfekvő felületeket a forgácstól. - Ügyeljen rá, hogy a belső f űrészlapszorító karima (27) helyesen legyen berakva (a gyűrű a fűrészlap felé néz). A biztonsági kuplung rendeltetésszerű működése érdekében a fűrészlapot rögzítő csavar (29) fűrészlappal érintkező felületét be kell vonni vékony filmréteggel. A kenésre univerzális kenőzsírt (DIN 51825 - ME / HC 3/4 K -30) használjon. -Új fűrészlap berakása. Ügyeljen a helyes forgásirányra. A forgásirányt a fűrészlapon és a védőburkolaton feltüntetett nyilak adják meg. - Nyomja be a tengelyreteszelő gombot (26), és tartsa benyomva. -Tegye fel a fűrészlapot rögzítő csavart (29), és húzza rá az óramutató járásával megegyező irányban. -Kézzel nyissa a védőburkolatot (3) ütközésig. Ezáltal oldódik a reteszelés. Fordítsa a védőburkolatot zárt helyzetbe. Csak éles, sérülésmentes fűrészlapot használjon. Ne használjon megrepedt vagy deformálódott fűrészlapot. Ne használjon erősen ötvözött gyorsacélból (HSS) készült fűrészlapot. Ne használjon olyan fűrészlapot, mely nem rendelkezik az előírt jellemzőkkel. A fűrészlapnak alkalmasnak kell lennie az üresjárati fordulatszám elviselésére. Olyan fűrészlapot használjon, mely megfelel a fűrészelni kívánt anyaghoz. Azoknak a fűrészlapoknak, amelyeket fa vagy hasonló anyagok vágására terveztek, meg kell felelniük az EN 847-1 normának. Csak eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A teljes tartozékprogramhoz lásd: www.metabo.com vagy a főkatalógust. Elektromos kéziszerszámot csak elektromos szakember javíthat! A meghibásodott hálózati vezetéket csak speciális, a Metabo eredeti hálózati csatlakozó vezetékére lehet cserélni, amely a Metabo Szervizen keresztül szerezhető be.

10. JavításMAGYAR hu

A javításra szoruló Metabo elektromos kéziszerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. Kövesse a helyi előírásokat a régi gépek, csomago- lások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban. Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

=névleges teljesítményfelvétel

=leadott teljesítmény

• =üresjárati fordulatszám

• =Fordulatszám terheléssel

90° =max. vágásmélység (90°)

45° =max. vágásmélység (45°) A =ferde vágás szöge, beállítható D=fűrészlap átmérője d=fűrészlap furatátmérője a=fűrészlap max. alaptest-vastagsága b=fűrészlap vágásszélessége m=súly A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg.

II. védelmi osztályú gép

Váltóáram A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően).

• A nagy energiasűrűségű magasfrekvenciás zavarok fordulatszám-ingadozásokat okozhatnak. Ez azonban megszűnik, mihelyt a zavar is lecsillapodott. Kibocsátási értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehason- lítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszá- moktól függően a tényleges környezeti terhelés nagyobbra vagy kisebbre is adódhat. A becsléshez vegye figyelembe a munkaszüneteket és az alacso- nyabb környezeti terheléssel járó fázisokat is. A megfe- lelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 62841 szabvány szerint:

h, D =rezgéskibocsátási érték (Farostlemez fűrészelése)

h,D =bizonytalanság (rezgés) Jellemző A-osztályú zajszint

=hangteljesítményszint

= bizonytalanság Munka közben a zajszint túllépheti a 80 dB(A)-t. Hordjon zajtompító fülvédőt!

11. Környezetvédelem

12. Műszaki adatokРУССКИЙru
