STAB 18 LTX 150 BL - Fűrész METABO - Ingyenes használati útmutató

Termék típusa	Akkus szúrófűrész
Márka	Metabo
Modell	STAB 18 LTX 150 BL
Akkumulátor feszültsége	18 V (Li-ion)
Üresjárati löketek száma	Akár 3000 löket/perc
Pengelöket	15 mm
Vágási kapacitás (fa)	Akár 150 mm
Vágási kapacitás (acél)	Akár 10 mm
Vágási kapacitás (alumínium)	Akár 20 mm
Ferde vágás	0° – 45° (mindkét oldalon)
Motor	Kefe nélküli (Brushless)
Tömeg (akkumulátor nélkül)	Körülbelül 2,2 kg
Zajszint	Körülbelül 82 dB(A)
Rezgés	Körülbelül 6,5 m/s²
Pengbefogás típusa	Szerszám nélküli (SDS)
További funkciók	Indításgátló, állítható forgácsfúvó, LED világítás
Karbantartás	Rendszeresen tisztítsa a szellőzőnyílásokat és a pengerögzítést
Biztonság	Pengfék, biztonsági kapcsoló, védősapka
Tápellátás	Li-Ion akkumulátor 18 V (CAS kompatibilis)
A csomag tartalma	Szúrófűrész, fűrészlap, párhuzamos ütköző, imbuszkulcs, doboz
Garancia	3 év (online regisztráció)

Gyakran ismételt kérdések - STAB 18 LTX 150 BL METABO

Milyen akkumulátort használjak a Metabo STAB 18 LTX 150 BL-hez?

Használjon Metabo vagy CAS (Cordless Alliance System) 18 V-os akkumulátorokat, lehetőleg legalább 4 Ah kapacitással az optimális üzemidő érdekében. Az akkumulátor nem tartozék.

Hogyan cseréljem ki a szúrófűrész pengéjét?

A STAB 18 LTX 150 BL szerszám nélküli pengcserélő rendszerrel (SDS) rendelkezik. Nyomja meg a kioldó kart, helyezze be a pengét ütközésig, majd engedje el a kart. Győződjön meg róla, hogy a penge megfelelően rögzítve van a munka megkezdése előtt.

Lehet ferde vágást végezni ezzel a fűrésszel?

Igen, a talp 0°-tól 45°-ig dönthető mindkét oldalon. Csavarja ki a rögzítőgombot, döntse be a talpat a kívánt szögbe, majd húzza meg ismét. A pontos beállításhoz használja a szögjelöléseket.

Hogyan állítsam be a vágási sebességet?

Használja a fogantyún lévő sebességállító gombot. Forgassa el a löketek számának beállításához az anyagtól függően (fa, fém, műanyag). A magasabb sebesség faanyaghoz, az alacsonyabb sebesség fémhez alkalmas.

Mi a teendő, ha a fűrész nem indul?

Először ellenőrizze, hogy az akkumulátor fel van töltve és megfelelően be van helyezve. Győződjön meg arról, hogy az indításgátló (ha van) ki van kapcsolva. Ha a probléma továbbra is fennáll, ellenőrizze a pengét és a szellőzőnyílásokat. Ha semmi sem működik, lépjen kapcsolatba a Metabo vevőszolgálatával.

Hogyan karbantartsam a szúrófűrészt?

Rendszeresen tisztítsa a szellőzőnyílásokat egy ecsettel a túlmelegedés elkerülése érdekében. Távolítsa el a forgácsot a pengerögzítésből. Kenje meg a pengvezetőt egy csepp olajjal. Tárolja a fűrészt száraz helyen.

Mekkora a maximális vágási mélység fában?

Megfelelő pengével a vágási mélység akár 150 mm is lehet tömör fában. Használjon hosszú, a vastagságnak megfelelő pengét.

Rendelkezik a fűrész pengfékkel?

Igen, a Metabo STAB 18 LTX 150 BL rendelkezik pengfékkel, amely gyorsan leállítja a pengét a kapcsoló elengedése után, javítva ezzel a biztonságot.

Használhatok más márkájú pengéket is, mint a Metabo?

Igen, a fűrész elfogadja a szabványos T-szárú pengéket. Győződjön meg arról, hogy a penge kompatibilis a méretekkel (szár, vastagság) és alkalmas a vágni kívánt anyagra.

Hogyan újrahasznosítsam a fűrészt élete végén?

Ne dobja a készüléket a háztartási hulladékba. Vigye el egy WEEE (elektromos és elektronikus berendezések hulladékai) gyűjtőhelyre vagy a forgalmazóhoz. A használt akkumulátorokat külön kell újrahasznosítani.

HASZNÁLATI ÚTMUTATÓ STAB 18 LTX 150 BL METABO

hu Eredeti használati utasítás 40

hy Oqnmqnpdfm6 uhqpfmlqm6 mŋkgmjg 43

kk Тупнуска пайдалану бойынша нускаулык 46

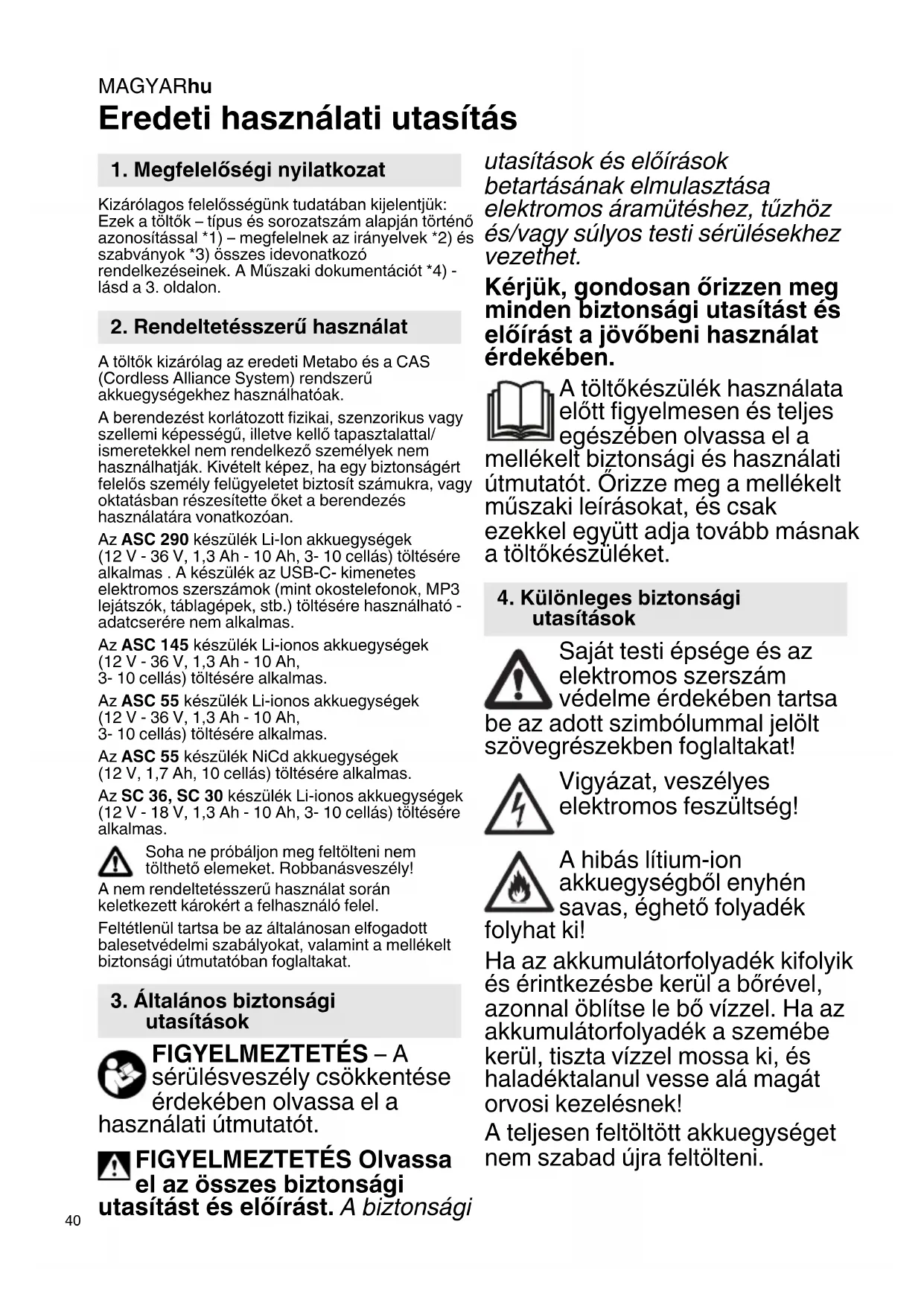

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltök – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltók kizárólag az eredeti Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Az ASC 290 készülék Li-Ion akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas. A készülék az USB-C- kimenetes elektromos szerszámok (mint okostelefonok, MP3 lejátszók, táblagépek, stb.) töltésére használható - adatcserére nem alkalmas.

Az ASC 145 készülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Az ASC 55 készülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Az ASC 55 készülék NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmas.

Az SC 36, SC 30 készülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a nálati útmutatót.

FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A biztonsági

utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

A töltőkészülék használata előtt figyelmesen és teljes egészében olvassa el aelt biztonsági és használati tót. Örizze meg a mellékelt ki leírásokat, és csak el együtt adja tovább másnak készüléket.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa

be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltéri használatra alkalmas.

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!

Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltőkkel.

ASC 290: Csak az eredeti Metabo tápvezetékkel használható.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 akkuegység (nem része a szállítási terjedelemnek)
2 csúszó érintkező
3 üzemeléskijelző
4 figyelmeztető kijelző
5 töltésszintkijelző *
6 USB fedél *
7 USB-C csatlakozó *

8 LED kijelző (az USB-C csatlakozó feszültség alatt) *

* modelltöl függ

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a hálózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.

Az üzemeléskijelző (3) villog.

Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékböl, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó-töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

Az üzemeléskijelző (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék töltése

Csak olyan USB készüléket csatlakoztasson, amely USB szabvánnyal kompatibilis. Nem patibilis készülékek használata hibás ódéshez, anyagi károkhoz vagy sérülésekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelő vezetékkel az USB-C csatlakozóba (7). A készülék tölt.

AZ USB-C csatlakozó (7) feszültség alatt (a LED kijelző (8) világít), ha nem tölt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet és egy USB készüléket egyidőben csatlakoztatnak, az USB töltés automatikusan elindul az akkuegység feltöltése után.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltödik. A hömérséklet túl magas vagy túl alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdödik.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a töltésszintkijelző (5) villog: a töltő forró, vagy az akkuegység hideg, ill. forró, az akkuegységet csökkentett teljesítménnyel tölti.

8.2 A figyelmeztető kijelző (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
• Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztető kijelző (4) villog és a töltésszintkijelző (5) kialudt: az akkuegységet nem tölti, a töltő túl forró.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos

szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek feszültségtartománya

C = az akkuegység kapacitása

I_C = töltöáram t = töltési idő 1)

USB = az USB-C csatlakozó feszültsége és max. töltőárama

1) A példaértéküen kiválasztott akkuegységek töltési ideje. Az akkuegység maradék kapacitásától, valamint hőmérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hömérséklet töltés során: 0 °C - 40 °C.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

□ Il védőosztályba tartozó készülék

\~ Váltóáram
