STAB 18 LTX 150 BL - Serra METABO - Manual de utilização gratuito

Tipo de produto	Serra tico-tico sem fio
Marque	Metabo
Modelo	STAB 18 LTX 150 BL
Tensão da bateria	18 V (Li-Ion)
Número de cursos em vazio	Até 3000 cursos/min
Curso da lâmina	15 mm
Capacidade de corte (madeira)	Até 150 mm
Capacidade de corte (aço)	Até 10 mm
Capacidade de corte (alumínio)	Até 20 mm
Bisel	0° – 45° (dos dois lados)
Motor	Sem escovas (Brushless)
Peso (sem bateria)	Aproximadamente 2,2 kg
Nível de ruído	Aprox. 82 dB(A)
Vibração	Aprox. 6,5 m/s²
Tipo de suporte da lâmina	Sem ferramenta (SDS)
Funções adicionais	Dispositivo anti-partida, soprador de cavacos ajustável, iluminação LED
Manutenção	Limpar regularmente as ranhuras de ventilação e a fixação da lâmina
Segurança	Freio da lâmina, interruptor de segurança, tampa de proteção
Alimentação	Bateria Li-Ion 18 V (compatível CAS)
Conteúdo da embalagem	Serra tico-tico, lâmina de serra, guia paralelo, chave sextavada, estojo
Garantia	3 anos (registro online)

Perguntas frequentes - STAB 18 LTX 150 BL METABO

Qual bateria usar com a Metabo STAB 18 LTX 150 BL?

Use baterias Metabo ou CAS (Cordless Alliance System) de 18 V, de preferência com capacidade de pelo menos 4 Ah para autonomia ideal. A bateria não é fornecida com a serra.

Como trocar a lâmina da serra tico-tico?

A STAB 18 LTX 150 BL é equipada com um sistema de troca de lâmina sem ferramenta (SDS). Empurre a alavanca de destravamento, insira a lâmina até o batente, depois solte a alavanca. Certifique-se de que a lâmina esteja bem travada antes de começar.

Pode-se cortar em bisel com esta serra?

Sim, a base pode ser inclinada de 0° a 45° dos dois lados. Desaperte o botão de bloqueio, incline a base no ângulo desejado e aperte novamente. Use as marcas de ângulo para maior precisão.

Como ajustar a velocidade de corte?

Use o botão de ajuste de velocidade localizado na empunhadura. Gire-o para ajustar o número de cursos por minuto de acordo com o material (madeira, metal, plástico). Velocidades mais altas são adequadas para madeira, velocidades mais baixas para metal.

O que fazer se a serra não ligar?

Verifique primeiro se a bateria está carregada e corretamente inserida. Certifique-se de que o dispositivo anti-partida (se presente) está desativado. Se o problema persistir, verifique a lâmina e as ranhuras de ventilação. Se nada funcionar, entre em contato com o serviço pós-venda da Metabo.

Como fazer a manutenção da serra tico-tico?

Limpe regularmente as ranhuras de ventilação com um pincel para evitar superaquecimento. Remova os cavacos da fixação da lâmina. Lubrifique o guia-lâmina com uma gota de óleo. Guarde a serra em local seco.

Qual é a profundidade máxima de corte em madeira?

Com uma lâmina adequada, a profundidade de corte pode atingir até 150 mm em madeira maciça. Use uma lâmina longa e adequada à espessura.

A serra é equipada com freio de lâmina?

Sim, a Metabo STAB 18 LTX 150 BL possui um freio de lâmina que para rapidamente a lâmina após soltar o interruptor, melhorando a segurança.

Posso usar lâminas de outras marcas que não Metabo?

Sim, a serra aceita lâminas padrão com haste em T (T-shank). Certifique-se de que a lâmina seja compatível com as dimensões (haste, espessura) e adequada ao material a ser cortado.

Como reciclar a serra no fim da vida útil?

Não descarte o aparelho no lixo doméstico. Leve-o a um ponto de coleta REEE (resíduos de equipamentos elétricos e eletrônicos) ou ao seu revendedor. As baterias usadas devem ser recicladas separadamente.

MANUAL DE UTILIZADOR STAB 18 LTX 150 BL METABO

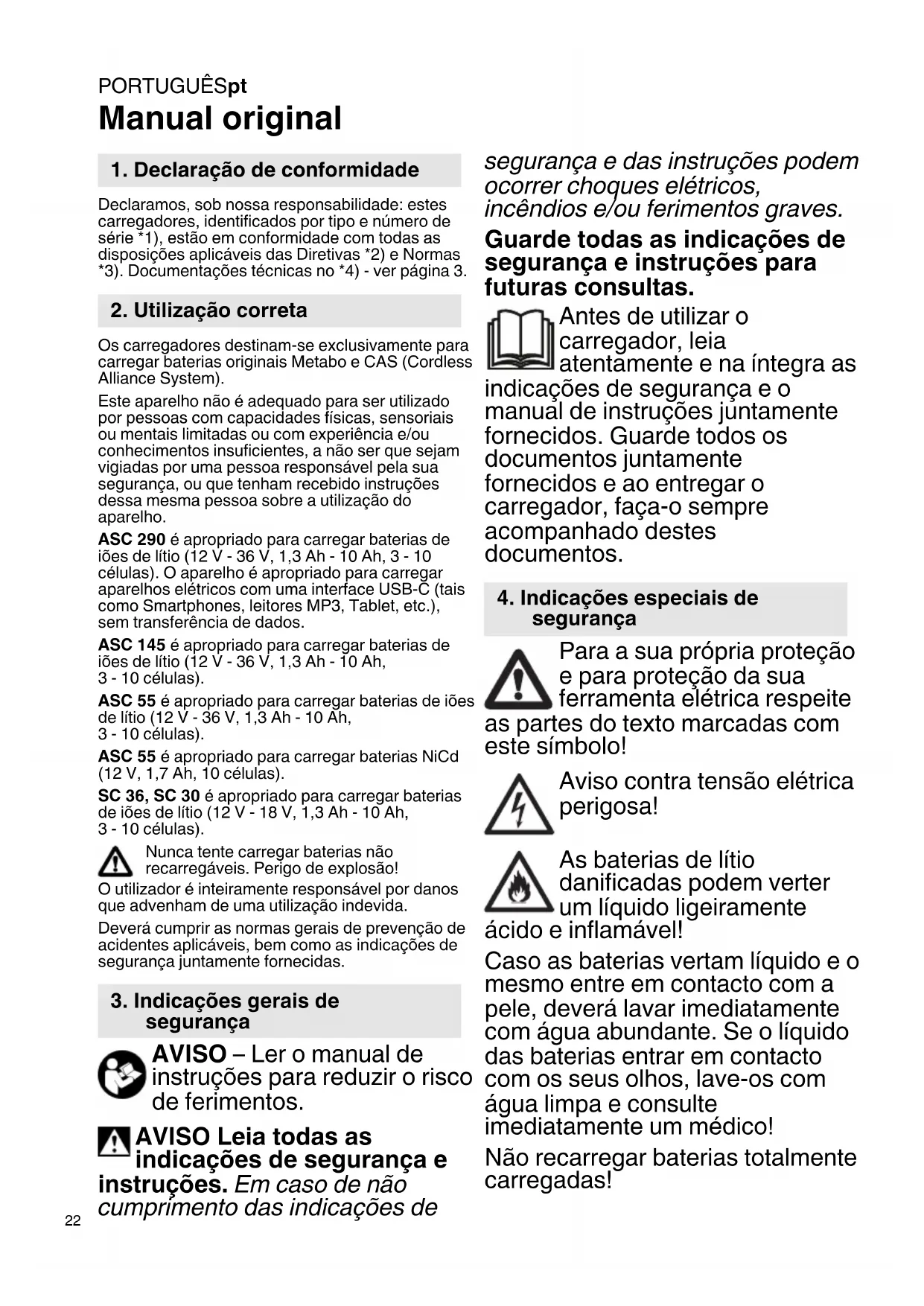

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade: estes carregadores, identificados por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3.

2. Utilização correta

Os carregadores destinam-se exclusivamente para carregar baterias originais Metabo e CAS (Cordless Alliance System).

Este aparelho não é adequado para ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com experiência e/ou conhecimentos insuficientes, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança, ou que tenham recebido instruções dessa mesma pessoa sobre a utilização do aparelho.

ASC 290 é apropriado para carregar baterias de iões de lítio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 células). O aparelho é apropriado para carregar aparelhos elétricos com uma interface USB-C (tais como Smartphones, leitores MP3, Tablet, etc.), sem transferência de dados.

ASC 145 é apropriado para carregar baterias de iões de lítio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 células).

ASC 55 é apropriado para carregar baterias de iões de lítio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 células).

ASC 55 é apropriado para carregar baterias NiCd (12 V, 1,7 Ah, 10 células).

SC 36, SC 30 é apropriado para carregar baterias de iões de lítio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 células).

Nunca tente carregar baterias não recarregáveis. Perigo de explosão!

O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida.

Deverá cumprir as normas gerais de prevenção de acidentes aplicáveis, bem como as indicações de segurança juntamente fornecidas.

3. Indicações gerais de segurança

AVISO – Ler o manual de instruções para reduzir o risco de ferimentos.

AVISO Leia todas as indicações de segurança e instruções. Em caso de não cumprimento das indicações de

segurança e das instruções podem ocorrer choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futuras consultas.

Antes de utilizar o carregador, leia atentamente e na íntegra as indicações de segurança e o manual de instruções juntamente fornecidos. Guarde todos os documentos juntamente fornecidos e ao entregar o carregador, faça-o sempre acompanhado destes documentos.

4. Indicações especiais de segurança

Para a sua própria proteção e para proteção da sua ferramenta elétrica respeite

as partes do texto marcadas com este símbolo!

Aviso contra tensão elétrica perigosa!

As baterias de lítio danificadas podem verter um líquido ligeiramente

ácido e inflamável!

Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico!

Não recarregar baterias totalmente carregadas!

Apenas para a utilização em espaços interiores.

Proteja o seu carregador de humidade!

Nunca deverá permitir a utilização do aparelho a crianças.

As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

Mantenha as crianças longe do carregador ou da área de trabalho! Guarde o seu carregador longe do alcance das crianças!

Em caso de formação de fumo ou fogo no carregador, puxe imediatamente a ficha da tomada!

Não inserir objetos nas aberturas de ventilação do carregador uma vez que existe perigo de um choque elétrico ou de um curto-circuito!

Nunca utilizar baterias avariadas! Em áreas com uma sobrecarga elevada de pó de metal não deverá carregar baterias com carregadores AIR COOLED.

ASC 290: utilizar apenas o cabo de ligação à rede original da Metabo.

5. Vista geral

Ver página 2. As figura servem de exemplo para todos os aparelhos.

1 Bateria (não incluída no volume de fornecimento)
2 Assento corrediço
3 Indicador de funcionamento
4 Indicador de aviso
5 Indicação do estado de carga *
6 Cobertura USB *
7 Ligação USB-C *
8 Indicação LED (ligação USB-C alimentada com tensão) *

* consoante o modelo

6. Colocação em funcionamento

Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas.

Aparelhos deste tipo, que geram corrente contínua, podem influenciar interruptor de proteção de corrente residual simples. Utilize o tipo F ou superior, com uma corrente de disparo de no máx. 30 mA.

Antes de colocar em funcionamento o carregador, certifique-se de que as aberturas de ventilação estão livres. Distância mínima em relação a outros objetos no mín. 5 cm!

6.1 Autoteste

Inserir a ficha de rede.

O indicador de aviso (4) e o indicador de funcionamento (3) acendem um após o outro durante aprox. 1 segundo e o ventilador instalado funciona durante aprox. 5 segundos.

7. Utilização

7.1 Carregar a bateria

Inserir a bateria totalmente até ao encosto sobre o assento corrediço (2).

O indicador de funcionamento (3) pisca.

Nota: para a indicação do estado de carga em baterias de lítio deverá retirar primeiro a bateria do carregador e de seguida, pressionar o botão na bateria.

7.2 Carga de manutenção

Após finalizar o carregamento, o carregador comuta automaticamente para carga de manutenção.

A bateria pode permanecer no carregador, estando desta forma sempre pronta para funcionar.

O indicador de funcionamento (3) acende continuamente.

7.3 Apenas ASC 290: carregar aparelho USB

Ligar apenas aparelhos USB que sejam compatíveis com o USB padrão. Ao utilizar aparelhos incompatíveis, isto poderá provocar s de funcionamento, danos ou ferimentos.

Abrir a cobertura (6) e inserir um aparelho USB com um cabo apropriado na ligação USB-C (7). O aparelho está a carregar.

A ligação USB-C (7) apenas é alimentada com tensão (indicação LED (8) acesa), se não estiver a ser carregada nenhuma bateria.

PORTUGUÊSpt

Se a bateria e o aparelho USB estiverem ligados simultaneamente, o processo de carregamento USB inicia automaticamente depois de terminar o processo de carregamento da bateria.

8. Avaria

8.1 O indicador de aviso (4) acende continuamente.

A bateria não está a ser carregada. Temperatura demasiado elevada/baixa. Se a temperatura da bateria se encontrar entre os 0 °C e os 50 °C, o processo de carregamento inicia automaticamente.

ASC 290: o indicador de aviso (4) está aceso permanentemente e o indicador do estado de carga (5) pisca: o carregador está quente, a bateria está fria ou quente, a bateria está a ser carregada com potência de carga reduzida.

8.2 O indicador de aviso (4) pisca.

• Bateria avariada. Retirar imediatamente a bateria do carregador.
• A bateria não foi inserida corretamente sobre o assento corrediço (2). Ver capítulo 7.1.
• ASC 290: o indicador de aviso (4) pisca e o indicador do estado de carga (5) está apagado: a bateria não está a ser carregada, carregador demasiado quente.

9. Reparações

As reparações no carregador só devem ser efetuadas por um eletricista qualificado!

Caso o cabo de ligação à rede deste aparelho seja danificado deverá ser substituído pelo fabricante ou pelo seu serviço de assistência técnica ou como alternativa, por uma pessoa devidamente qualificada, de forma a evitar riscos.

Caso os carregadores Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com

10. Proteção do ambiente

Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.

Os materiais da embalagem devem ser eliminados de acordo com a sua rotulagem, em conformidade com as diretivas do seu município. Encontrará indicações adicionais em www.metabo.com na área da assistência.

Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados,

e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado, e entregues a uma reciclagem ecologicamente correta.

11. Dados técnicos

Ver página 3.

U = Faixas de tensão das baterias

C = Capacidade da bateria

I_C = Corrente de carga _1

t = Tempo de carga

USB = tensão e corrente de carregamento máx. da ligação USB-C

1) Tempos de carga de baterias escolhidas a título de exemplo. Consoante a capacidade residual, bem como a temperatura da bateria, os tempos reais de carregamento podem divergir das indicações.

Temperatura ambiente recomendada ao carregar: 0 °C até 40 °C.

Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.

Aparelho da classe de proteção II

\~ Corrente alternada
