Producttype	Draadloze decoupeerzaag
Merk	Metabo
Model	STAB 18 LTX 150 BL
Batterijspanning	18 V (Li-Ion)
Aantal onbelaste slagen	Tot 3000 slagen/min
Slag van het zaagblad	15 mm
Snijcapaciteit (hout)	Tot 150 mm
Snijcapaciteit (staal)	Tot 10 mm
Snijcapaciteit (aluminium)	Tot 20 mm
Afschuining	0° – 45° (aan beide zijden)
Motor	Borstelloos (Brushless)
Gewicht (zonder accu)	Ongeveer 2,2 kg
Geluidsniveau	Ongeveer 82 dB(A)
Trilling	Ongeveer 6,5 m/s²
Type zaagbladhouder	Zonder gereedschap (SDS)
Extra functies	Anti-startvoorziening, verstelbare spaanderblazer, LED-verlichting
Onderhoud	Reinig regelmatig de ventilatiesleuven en de zaagbladbevestiging
Veiligheid	Zaagbladrem, veiligheidsschakelaar, beschermkap
Voeding	Li-Ion accu 18 V (compatibel met CAS)
Leveringsomvang	Decoupeerzaag, zaagblad, parallel aanslag, inbussleutel, koffer
Garantie	3 jaar (online registratie)

Veelgestelde vragen - STAB 18 LTX 150 BL METABO

Welke accu gebruiken met de Metabo STAB 18 LTX 150 BL?

Gebruik Metabo- of CAS-accu's (Cordless Alliance System) van 18 V, bij voorkeur met een capaciteit van minimaal 4 Ah voor een optimale gebruiksduur. De accu wordt niet meegeleverd met de zaag.

Hoe vervang ik het zaagblad van de decoupeerzaag?

De STAB 18 LTX 150 BL is uitgerust met een systeem voor gereedschapsloze bladvervanging (SDS). Duw de ontgrendelingshendel, steek het zaagblad tot aan de aanslag en laat de hendel los. Zorg ervoor dat het zaagblad goed vergrendeld is voordat u begint.

Kan ik met deze zaag schuin zagen?

Ja, de zaagzool kan aan beide zijden van 0° tot 45° worden gekanteld. Draai de blokkeerknop los, kantel de zool naar de gewenste hoek en draai de knop weer vast. Gebruik de hoekmarkeringen voor meer precisie.

Hoe stel ik de snijsnelheid in?

Gebruik de snelheidsregelaar op de handgreep. Draai deze om het aantal slagen per minuut aan te passen aan het materiaal (hout, metaal, kunststof). Hogere snelheden zijn geschikt voor hout, lagere snelheden voor metaal.

Wat te doen als de zaag niet start?

Controleer eerst of de accu is opgeladen en correct is geplaatst. Zorg ervoor dat de anti-startvoorziening (indien aanwezig) is uitgeschakeld. Als het probleem aanhoudt, controleer dan het zaagblad en de ventilatiesleuven. Als niets werkt, neem dan contact op met de Metabo-klantenservice.

Hoe onderhoud ik de decoupeerzaag?

Reinig regelmatig de ventilatiesleuven met een kwast om oververhitting te voorkomen. Verwijder spanen van de zaagbladbevestiging. Smeer de zaagbladgeleider met een druppel olie. Berg de zaag op in een droge ruimte.

Wat is de maximale snijdiepte in hout?

Met een geschikt zaagblad kan de snijdiepte oplopen tot 150 mm in massief hout. Gebruik een lang zaagblad dat geschikt is voor de dikte.

Is de zaag uitgerust met een zaagbladrem?

Ja, de Metabo STAB 18 LTX 150 BL heeft een zaagbladrem die het zaagblad snel stopt nadat u de schakelaar loslaat, wat de veiligheid verbetert.

Kan ik zaagbladen van andere merken dan Metabo gebruiken?

Ja, de zaag accepteert standaard zaagbladen met T-schacht. Zorg ervoor dat het zaagblad compatibel is met de afmetingen (schacht, dikte) en geschikt is voor het te zagen materiaal.

Hoe recycle ik de zaag aan het einde van de levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor AEEA (afgedankte elektrische en elektronische apparatuur) of naar uw verkoper. Gebruikte accu's moeten apart worden gerecycled.

GEBRUIKSAANWIJZING STAB 18 LTX 150 BL METABO

nl Oorspronkelijke gebruiksaanwijzing 13

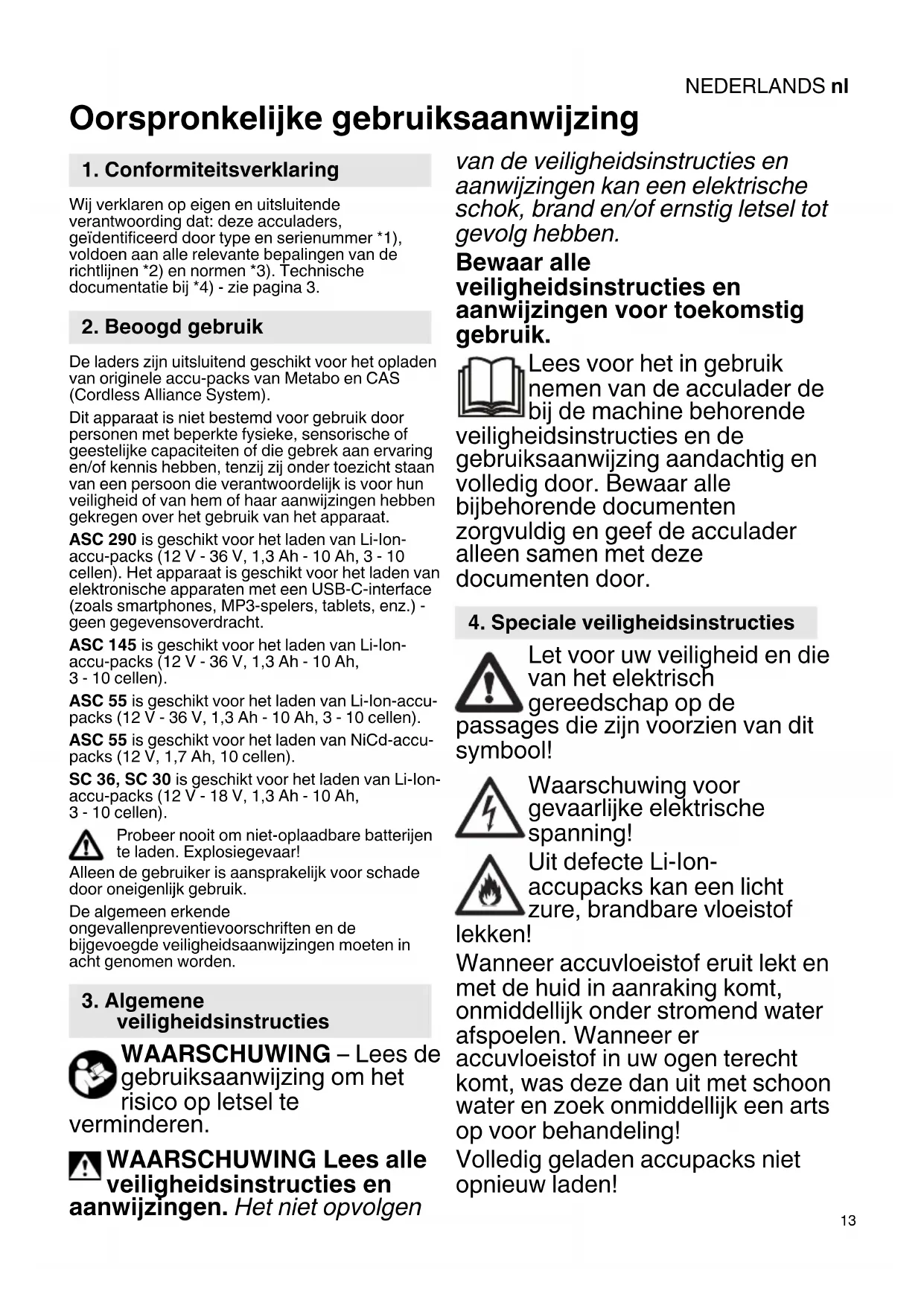

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze acculaders, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Beoogd gebruik

De laders zijn uitsluitend geschikt voor het opladen van originele accu-packs van Metabo en CAS (Cordless Alliance System).

Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 290 is geschikt voor het laden van Li-Ion-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen). Het apparaat is geschikt voor het laden van elektronische apparaten met een USB-C-interface (zoals smartphones, MP3-spelers, tablets, enz.) - geen gegevensoverdracht.

ASC 145 is geschikt voor het laden van Li-Ion-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van Li-lon-accupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van NiCd-accupacks (12 V, 1,7 Ah, 10 cellen).

SC 36, SC 30 is geschikt voor het laden van Li-Ion-accu-packs (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

Probeer nooit om niet-oplaadbare batterijen te laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen moeten in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Het niet opvolgen

van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion- accupacks kan een licht zure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!

Volledig geladen accupacks niet opnieuw laden!

NEDERLANDSnl

Alleen voor gebruik binnenshuis.

Bescherm de acculader tegen vocht!

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontoegankelijke plek!

Trek bij rookontwikkeling of brand in de acculader onmiddellijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte accupacks!

In omgevingen met een hoge metaalstof-belasting mag u accupacks niet met AIR COOLED-acculaders laden.

ASC 290: alleen het originele Metabo-netsnoer gebruiken.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegrepen)

2 Schuifbevestiging

3 Indicatielampje

4 Waarschuwings-led

5 Laadindicator *

6 USB-afdekking *

7 USB-C-aansluiting *

8 LED-aanduiding (USB-C-aansluiting met voedingsspanning) *

* afhankelijk van het model

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en frequentie overeenkomt met de netspanning.

Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beïnvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30 mA.

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij zijn. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje (3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accupack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-Ion-occupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en vervolgens op de knop van het accupack drukken.

7.2 Conditieladen

Wanneer het laden is beëindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

7.3 Alleen ASC 290: USB-apparaat laden

Alleen USB-apparaten aansluiten, die compatibel zijn met de USB-standaard. Bij het gebruik van niet compatibele apparaten kan dit tot storingen, schade of letsel leiden.

Open de afdekking (6) en sluit een USB-apparaat met behulp van een passende kabel aan op de USB-C-poort (7). Het apparaat wordt geladen.

De USB-C-aansluiting (7) wordt alleen van spanning voorzien (LED-aanduiding (8) brandt), als er geen accu-pack wordt geladen.

Als de accu-pack en het USB-apparaat beide gelijktijdig zijn aangesloten, start het USB-laadproces automatisch nadat het laadproces van de accu-pack is voltooid.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wordt niet opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accupack tussen 0°C en 50°C, dan begint het laden automatisch.

ASC 290: de Waarschuwings-led (4) brandt permanent en de laadindicator (5) knippert: de lader is heet, of de accu-pack is koud c.q. heet, de accu-pack wordt met een gereduceerd laadvermogen geladen.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack direct uit de acculader nemen.
• Accupack is niet goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.
• ASC 290: Waarschuwings-led (4) brandt permanent en de laadindicator (5) is uit: de accupack wordt niet geladen, de lader is te heet.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zijn klantenservice of een soortgelijk gekwalificeerde persoon vervangen te worden, om gevaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

U = spanningsbereik van het accupack

USB = spanning en max. laadstroomsterke van de USB-C-poort

1) Laadtijden, bijvoorbeeld van geselecteerde accupacks. Afhankelijk van de restcapaciteit en de temperatuur van de accu-pack kunnen de werkelijke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het opladen: 0°C tot 40°C.

Wijzigingen in het kader van technische verbeteringen voorbehouden.

□ Apparaat met beschermingsklasse II

\~ wisselstroom
