Өнім түрі	Сымсыз лобзик
Бренд	Metabo
Модель	STAB 18 LTX 150 BL
Аккумулятор кернеуі	18 В (Li-Ion)
Бос жүріс саны	3000 жүріс/мин дейін
Пышақ жүрісі	15 мм
Кесу қабілеті (ағаш)	150 мм дейін
Кесу қабілеті (болат)	10 мм дейін
Кесу қабілеті (алюминий)	20 мм дейін
Көлбеу	0° – 45° (екі жағынан)
Қозғалтқыш	Щеткасыз (Brushless)
Салмағы (аккумуляторсыз)	Шамамен 2,2 кг
Шу деңгейі	Шам. 82 дБ(А)
Діріл	Шам. 6,5 м/с²
Пышақ ұстағыш түрі	Құралсыз (SDS)
Қосымша функциялар	Антистарт құрылғысы, реттелетін үгінді үрлегіш, LED жарықтандыру
Күтім	Желдету саңылауларын және пышақ бекітпесін үнемі тазалаңыз
Қауіпсіздік	Пышақ тежегіші, қауіпсіздік қосқышы, қорғаныс қақпағы
Қуат көзі	Li-Ion 18 В аккумуляторы (CAS үйлесімді)
Жеткізу мазмұны	Лобзик, ара пышағы, параллель тіреу, алтыбұрышты кілт, қорап
Кепілдік	3 жыл (онлайн тіркеу)

Жиі қойылатын сұрақтар - STAB 18 LTX 150 BL METABO

Metabo STAB 18 LTX 150 BL үшін қандай аккумулятор қолдану керек?

Metabo немесе CAS (Cordless Alliance System) 18 В аккумуляторларын пайдаланыңыз, оңтайлы автономдылық үшін кемінде 4 А·с сыйымдылығымен. Аккумулятор арамен бірге берілмейді.

Лобзик пышағын қалай ауыстыруға болады?

STAB 18 LTX 150 BL құралсыз пышақ ауыстыру жүйесімен (SDS) жабдықталған. Босату рычагын басып, пышақты тоқтағанша салыңыз, содан кейін рычагты жіберіңіз. Бастамас бұрын пышақтың дұрыс бекітілгеніне көз жеткізіңіз.

Бұл арамен қиғаш кесуге бола ма?

Иә, табанды екі жағынан 0°-тан 45°-қа дейін еңкейтуге болады. Бекіту дөңгелегін бұрап алыңыз, табанды қажетті бұрышқа еңкейтіңіз және қайта бұраңыз. Дәлдік үшін бұрыш белгілерін пайдаланыңыз.

Кесу жылдамдығын қалай реттеуге болады?

Тұтқада орналасқан жылдамдықты реттеу дөңгелегін пайдаланыңыз. Материалға (ағаш, металл, пластик) байланысты минуттық жүріс санын реттеу үшін оны бұраңыз. Жоғары жылдамдықтар ағашқа, төмен жылдамдықтар металға жарамды.

Егер ара іске қосылмаса, не істеу керек?

Алдымен аккумулятордың зарядталғанын және дұрыс салынғанын тексеріңіз. Антистарт құрылғысының (бар болса) өшірілгеніне көз жеткізіңіз. Мәселе шешілмесе, пышақты және желдету саңылауларын тексеріңіз. Ештеңе көмектеспесе, Metabo сатудан кейінгі қызметіне хабарласыңыз.

Лобзикті қалай күту керек?

Қызып кетуді болдырмау үшін желдету саңылауларын щеткамен үнемі тазалаңыз. Пышақ бекітпесінен үгінділерді алыңыз. Пышақ бағыттағышын бір тамшы маймен майлаңыз. Араны құрғақ жерде сақтаңыз.

Ағаштағы максималды кесу тереңдігі қандай?

Тиісті пышақпен кесу тереңдігі қатты ағашта 150 мм-ге дейін жетуі мүмкін. Ұзын және қалыңдыққа сәйкес пышақты пайдаланыңыз.

Ара пышақ тежегішімен жабдықталған ба?

Иә, Metabo STAB 18 LTX 150 BL пышақ тежегішіне ие, ол қосқышты босатқаннан кейін пышақты тез тоқтатып, қауіпсіздікті арттырады.

Metabo-дан басқа маркалы пышақтарды қолдануға бола ма?

Иә, ара T-құйрықты (T-shank) стандартты пышақтарды қабылдайды. Пышақтың өлшемдерге (құйрық, қалыңдық) үйлесімді және кесілетін материалға сәйкес екеніне көз жеткізіңіз.

Қызмет мерзімі аяқталғаннан кейін араны қалай қайта өңдеуге болады?

Құрылғыны тұрмыстық қоқыспен бірге тастамаңыз. Оны DEEE (электрлік және электрондық жабдықтар қалдықтары) жинау нүктесіне немесе сатушыға апарыңыз. Пайдаланылған аккумуляторларды бөлек қайта өңдеу керек.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ STAB 18 LTX 150 BL METABO

2. Чршнімі рішкіміліні

Ihgfuqlaphysfklpp fwnfuwnluklud li guqwnuwlu ophqhfuwl Metabo li CAS (Cordless Alliance System) lqnmwllhy dwpunlyngfikph pinktph hwdwn:

Uju uwpfp guipwuntuiwd st wuhufwimphw ihqhhwhwgh lwh dwnuap nihulnpjnulgkpni, qqwyulwhi faiflghwklph howlqupnlulgkpni, puwlwluwswih qhpà lww qhunklhfgkp sntggnq wdiawig oqnwnqnpduwli hwiwp, tpt hptbg hnqfhg slw hptbg wbiunwqnlpjnllg trwclvmiynpnn i hjpwwnwgi hwnmly hpmwhwgkp wplnn wbd:

ASC 290-ℓ guwunntuud t, lhplnid-hngwjhδ uwpulnggtph lghfwnlpndwi hwnmp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 p6[h6ktpmj]: Uwpfp guwunntuud t USB-C δlgptpmj klthpwnlpmd ampftp lghfwnlptni hwnmp (opfhwl) udwppfnltp, MP3 giuqwphhjsftp, wllwfctan k wllfi) wnwfg ndjwlgtph φnhwfuwlduwg:

ASC 145-μ gm[pmmkui]md t Lhp[muδ-infωj]hδ δmpun|ngθtp| hlgfm|npfμδ hnuφμ (12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 pgh|θtpn|):

ASC 55- p gmjwnntnmd t Llpmuf-[infmj]f dmpunlqng6tp hlgfmupdmi hnufp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 pfhl6tpnl):

ASC 55 -p gmjwnwbu|md t, g|h|e|l-hm|n|m|nm|nf|g d|m|p|u|ng|k|ph |hg|fm|np|n|fi hmdwp (12 q., 1,7 q., 10 p|g|h|q|kp|nu|):

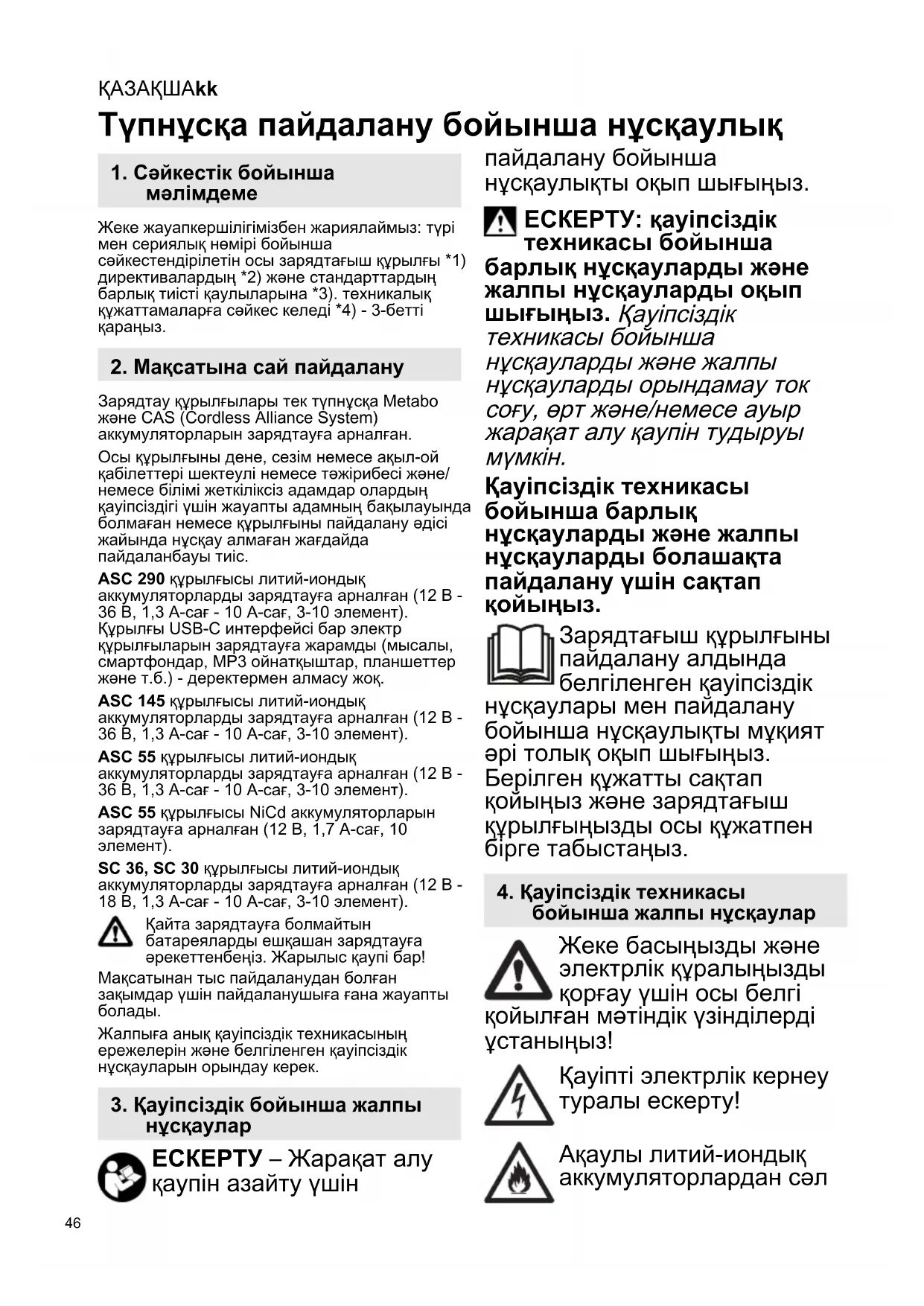

Тупнуска пайдалану бойынша нускаулык

1. Сәйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы зарядтағыш құрылғы *1) директивалардың *2) және стандарттардың барлық тиісті қаульларына *3). техникалық құжаттамаларға сәйкес келеді *4) - 3-бетті қараңыз.

2. Маçсатына сай пайдалану

Зарядтау курылғылары тек түпнұсқа Metabo және CAS (Cordless Alliance System) аккумуляторларын зарядтауға арналған.

Осы құрылғыны дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі және/ немесе білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты адамның бақылауында болмаған немесе құрылғыны пайдалану әдісі жайында нұсқау алмаған жағдайда пайдаланбауы тиіс.

ASC 290 кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент). Кұрылғы USB-C интерфейсі бар электр құрылғыларын зарядтауға жарамды (мысалы, смартфондар, МРЗ ойнатқыштар, планшеттер және т.б.) - деректермен алмасу жоқ.

ASC 145 курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 55 курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 55 курылғысы NiCd аккумуляторларын зарядтауға арналған (12 В, 1,7 А-сағ, 10 элемент).

SC 36, SC 30 курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 18 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

Қайта зарядтауға болмайтын батареяларды ешкашан зарядтауға әрекеттенбеңіз. Жарылыс қаупі бар!

Максатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты болады.

Жалпыға анық қауіпсіздік техникасының ережелерін және белгіленген қауіпсіздік нұсқауларын орындау керек.

3. Қауіпсіздік бойынша жалпы нұсқаулар

ЕСКЕРТУ – Жаракат алу қаупін азайту үшін

пайдалану бойынша нұсқаулықты оқып шығыңыз.

! ECKERTY: қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды оқып шығыңыз. Қауіпсіздік техникасы бойынша нұсқауларды және жалпы нұсқауларды орындамау ток соғу, өрт және/немесе ауыр жаракат алу қаупін тудыруы мүмкін. Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап қойыңыз.

Зарядтағыш құрылғыны пайдалану алдында белгіленген қауіпсіздік нүсқаулары мен пайдалану бойынша нүсқаулықты мұқият әрі толық оқып шығыңыз. Берілген құжатты сақтап қойыңыз және зарядтағыш құрылғыңызды осы құжатпен бірге табыстаңыз.

4. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

Жеке басыңызды және электрлік құралыңызды қорғау үшін осы белгі ған мәтіндік үзінділерді ыңыз!

Қауіпті электрлік кернеу туралы ескерту!

Ақаулы литий-иондық аккумуляторлардан сәл

қышқылды, жанғыш сүйықтық шығуы мүмкін!

Аккумулятор сүйықтығы шығып, теріге тиген жағдайда, оны дереу судың жеткілікті мөлшерімен шайып шығыңыз. Аккумулятор сүйықтығы көзге тиген жағдайда, оны таза сумен жуып шығыңыз да, дереу медициналық жәрдемге жүгініңіз!

Толык зарядталған аккумуляторды қайтадан зарядтамаңыз!

Тек іште пайдалануға арналған.

Зарядтағыш құрылғыны ылғалдан қорғаңыз!

Ешкашан балаларға құрылғыны пайдалануға рүқсат бермеңіз. Балалардың құрылғымен ойнамауына көз жеткізу үшін, оларды қадағалап отыру керек.

Балаларды зарядтағыш кұрылғыдан немесе жұмыс аймағынан алшақ ұстаңыз!

Зарядтағыш құрылғыны балалар үшін қолжетімді болмайтындай етіп сақтаңыз!

Зарядтағыш құрылғыда түтін немесе өрт туындаған жағдайда dereу желілік ашаны суырып қойыңыз!

Зарядтағыш құрылғының желдету саңылауына ешқандай бөгде заттарды салмаңыз - ток соғу немесе қысқа түйықталу қаупі бар!

Ақаулы аккумуляторларды пайдаланбаныз!

Металл шаңының жуктемесі үлкен аймақтарда

аккумуляторларды AIR COOLED зарядтағыш құрылғыларымен зарядтамаңыз.

ASC 290: тек түпнүска Metabo куат кабелін пайдаланыңыз.

5. Шолу

2-бетті қараңыз. Суреттер барлық құрылғылар үшін мысал ретінде берілген.

1 Аккумулятор (жеткізілім жиынтығына кірмейді)
2 Жылжымалы тірек
3 Жумыс индикаторы
4 Ескерту индикаторы
5 Заряд деңгейінің индикаторы *
6 USB какпағы *
7 USB-C косылымы *
8 Жарыкдиод индикаторы (USB-C косылымы кернеумен куатталады) *

* үлгіге байланысты

6. Колданыска енгізу

Колданыска енгізу алдында фирмалық тақтайшада көрсетілген номиналды кернеу мен номиналды жиілік ток желіңіздің деректеріне сәйкес

келетіндігіне көз жеткізіңіз.

Туракты ток шығаратын осындай құрылғылар қарапайым дифференциалды токтың автоматты ажыратқышына әсер етуі мүмкін. Ажырату тогы ең көбі 30 мА шамасындағы F немесе жоғарырақ санатты пайдаланыңыз.

Зарядтағыш құрылғыны қолданысқа енгізу алдында желдету саңылауларының бос екендігіне көз жеткізіңіз. Басқа бөгде заттардан

минималды араçaшыктык кем дегенде 5 см күрайды!

6.1 Озіндік диагностика

Желілік ашаны салыңыз.

Ескерту индикаторы (4) және жұмыс индикаторы (3) шамамен 1 секунд ішінде кезектесіп жанып тұрады, кіріктірілген желдеткіш шамамен 5 секунд ішінде жұмыс істейді.

7. Пайдалану

Жұмыс индикаторы (3) жыпылықтайды.

Нускау: литий-иондык аккумулятордың заряд деңгейін тексеру үшін, алдымен аккумуляторды

КАЗАКШАкк

зарядтағыш құрылғыдан шығарып, сонан сон аккумулятордағы түймені басыңыз.

Заряд аякталған жағдайда, зарядтағыш құрылғы автоматты түрде тұрақты қосымша зарядтау режиміне ауысады.

Аккумулятор зарядтағыш құрылғы ішінде қалып, әрдайым жұмысқа дайын болуы мүмкін.

Жұмыс индикаторы (3) тұрақты түрде жанып тұрады.

7.3 Тек ASC 290: USB курылғысын зарядтау

Tek USB стандартымен үйлесімді USB құрылғыларын қосыңыз. Уйлесімді емес құрылғылармен бірге пайдаланған жағдайда, бұл функция ақаулары, зақымдар немесе жаракат алуға әкелуі мүмкін.

Какпакты (6) ашып, USB курылғысын тиісті кабельмен USB-C қосылымына (7) салыңыз. Курылғы зарядталады.

USB-C қосылымы (7) аккумулятор зарядталмаған жағдайда тек кернеумен куатталады (жарықдиод индикаторы (8) жанады).

Аккумулятор мен USB құрылғысын бір уақытта қосқан кезде, USB зарядтау процесі аккумулятордың зарядтау процесі аяқталғаннан кейін автоматты түрде басталады.

8. Акаулық

8.1 Ескерту индикаторы (4) тұрақты түрде жанып түр

Аккумулятор зарядталмайды. Температура тым жоғары/тым төмен. Егер аккумулятордың температурасы 0 °C және 50 °C аралығында болса, зарядтау әрекеті автоматты түрде басталады.

ASC 290: ескерту индикаторы (4) түрақты түрде жанып түр және заряд деңгейінің индикаторы (5) жыпылықтап түр: зарядтағыш құрылғы қызып кетті немесе аккумулятор суып/қызып кетті, аккумулятор төмендетілген зарядтау қуатымен зарядталуда.

• Аккумулятор ақаулы. Аккумуляторды бірден зарядтағыш құрылғыдан шығарыңыз.
• Аккумулятор жылжымалы тірекке (2) дұрыс жылжытылмаған. 7.1 бөлімін қараңыз.
• ASC 290: ескерту индикаторы (4) жыпылыктап түр және заряд деңгейінің

индикаторы (5) сөндірулі: аккумулятор зарядталмауда, зарядтағыш құрылғы қатты қызып кетті.

9. Жөндеу

Зарядтағыш құрылғыда жөндеу жұмыстарын тек қана электрші маман өткізуі тиіс!

Осы құрылғының желілік қуат кабелі зақымдалған жағдайда, қауіпті жағдайларды болдырмау үшін, ол өндіруші немесе қызмет көрсету орталығында немесе ұқсас біліктілікке ие түлға тарапынан ауыстырылуы тиіс.

Metabo филиалына жендеуді қажет ететін Metabo зарядтағыш құрылғысымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

10. Коршаған ортаны корғау

Пайдаланылған аспаптарды, орауыштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде кәдеге жарату және қайта өңдеу бойынша үлттық ережелерді ұстаныңыз.

Орауыш материалдарын таңбаламаңыз бойынша коммуналдық директиваларға сәйкес кәдеге жарату қажет. Қосымша нұсқауларды www.metabo.com веб-сайтынан «Сервис» аймағында қараңыз.

Тек қана ЕО елдерінде: электрлік құралды түрмыстық қоқыска тастамаңыз! Электрлік және электрондық ескі құрылғылар және үлттық заңға түрлендіру жөніндегі 2012/19/EU еуропалық директивасына сәйкес, пайдаланылған электрлік құралдар бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өндеуге жіберілуі тиіс.

11. Техникалық деректер

3-бетті караныз.

U = аккумулятордың кернеу диапазоны

C = аккумулятордың куаттыллығы

USB = USB косылымының кернеуі мен максималды сыйымдылық тогы

1) Мысал ретінде таңдалған аккумулятордың зарядтау уақыты. Аккумулятордың қалған куаттылығы мен температурасына байланысты шынайы зарядтау уақыты спецификациялардан өзгешеленуі мүмкін.

Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы: 0 °C және 40 °C аралығында.

Техникалық дамуға қарай өзгерүі мүмкін. □ II қорғаныс класындағы құрылғы

\~ Айнымалы ток
