| Toote tüüp | Juhtmeta tikksaag |
| Bränd | Metabo |
| Mudel | STAB 18 LTX 150 BL |
| Aku pinge | 18 V (Li-Ion) |
| Tühikäigu käikude arv | Kuni 3000 käiku/min |
| Terakäik | 15 mm |
| Lõikevõime (puit) | Kuni 150 mm |
| Lõikevõime (teras) | Kuni 10 mm |
| Lõikevõime (alumiinium) | Kuni 20 mm |
| Kaldlõige | 0° – 45° (mõlemalt poolt) |
| Mootor | Harjadeta (Brushless) |
| Kaal (ilma akuta) | Umbes 2,2 kg |
| Müratase | Umbes 82 dB(A) |
| Vibratsioon | Umbes 6,5 m/s² |
| Terahoidja tüüp | Ilma tööriistata (SDS) |
| Lisafunktsioonid | Taaskäivitustõkis, reguleeritav laastupuhur, LED-valgustus |
| Hooldus | Puhastage regulaarselt õhutusavasid ja terakinnitust |
| Ohutus | Terapidur, ohutuslüliti, kaitsekate |
| Toiteallikas | Li-Ion aku 18 V (ühilduv CAS) |
| Tarne sisu | Tikksaag, saetera, paralleelpiirik, kuuskantvõti, karp |
| Garantii | 3 aastat (veebiregistreerimine) |
Korduma kippuvad küsimused - STAB 18 LTX 150 BL METABO
Kasutajate küsimused teemal STAB 18 LTX 150 BL METABO
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Saag PDF-formaadis tasuta! Leidke oma juhend STAB 18 LTX 150 BL - METABO ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. STAB 18 LTX 150 BL kaubamärgi METABO.
KASUTUSJUHEND STAB 18 LTX 150 BL METABO
et Algupärane kasutusjuhend 59
It Originali instrukcija 62
Iv Instrukcijas oriğinālvalodā 65

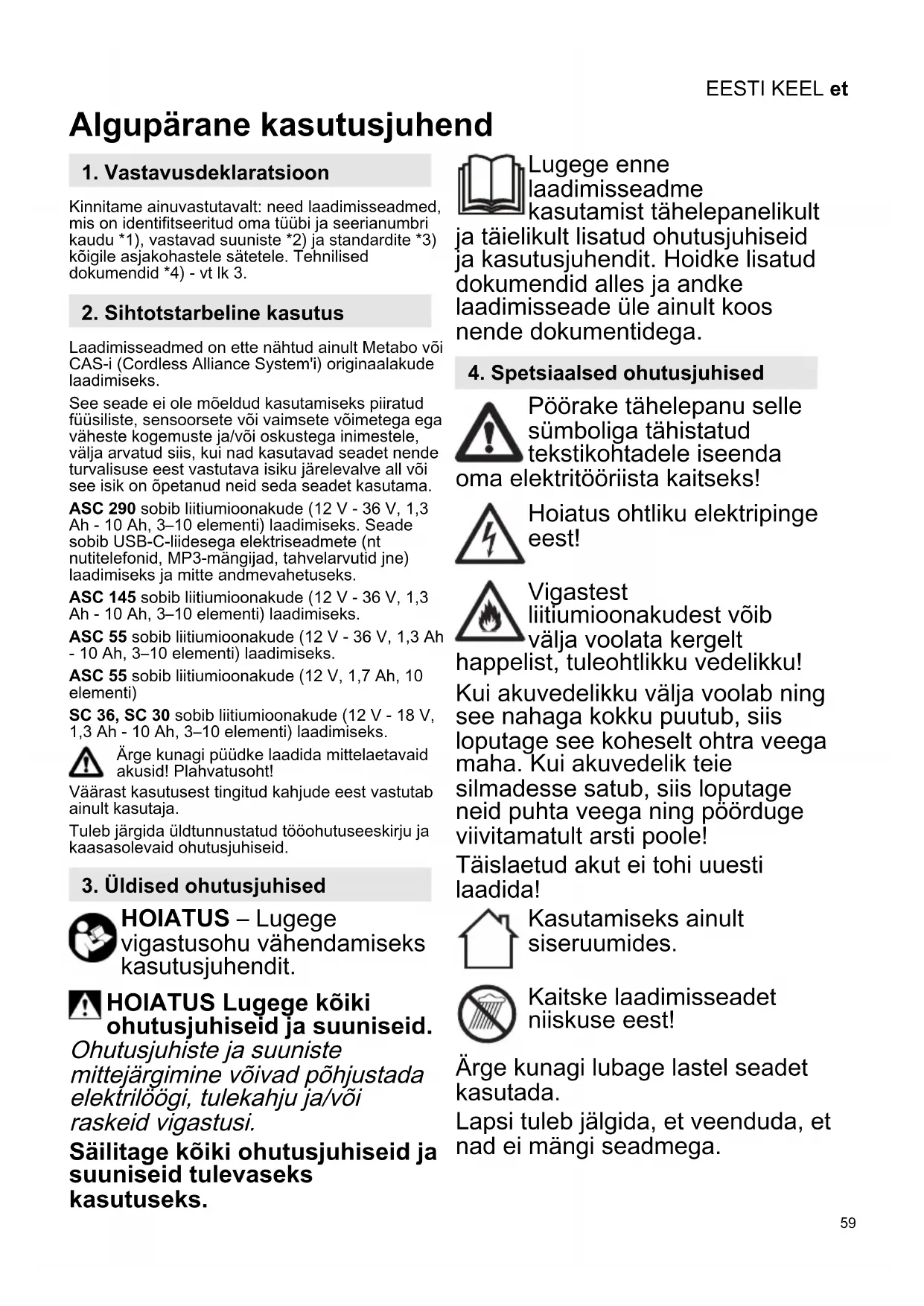

Algupärane kasutusjuhend
1. Vastavusdeklaratsioon
Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud oma tüübi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sätetele. Tehnilised dokumendid *4) - vt Ik 3.
2. Sihtotstarbeline kasutus
Laadimisseadmed on ette nähtud ainult Metabo või CAS-i (Cordless Alliance System'i) originaalakude laadimiseks.
See seade ei ole mõeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega väheste kogemuste ja/või oskustega inimestele, välja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all või see isik on õpetanud neid seda seadet kasutama.
ASC 290 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.
ASC 145 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.
ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.
ASC 55 sobib liitiumioonakude (12 V, 1,7 Ah, 10 elementi)
SC 36, SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.
Ärge kunagi püüdke laadida mittelaetavaid akusid! Plahvatusoht!
Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.
Tuleb järgida üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.
3. Üldised ohutusjuhised
HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.
HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.
Ohutusjuhiste ja suuniste mittejärgimine võivad põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.
Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.
Lugege enne laadimisseadme kasutamist tähelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.
4. Spetsiaalsed ohutusjuhised
Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda
oma elektritööriista kaitseks!
Hoiatus ohtliku elektripinge eest!
Vigastest liitiumioonakudest võib välja voolata kergelt
happelist, tuleohtlikku vedelikku!
Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!
Täislaetud akut ei tohi uuesti laadida!
Kasutamiseks ainult siseruumides.
Kaitske laadimisseadet niiskuse eest!
Ärge kunagi lubage lastel seadet kasutada.
Lapsi tuleb jälgida, et veenduda, et nad ei mängi seadmega.
EESTI KEELet
Hoidke lapsed eemal laadimisseadmest või tööpiirkonnast!
Kasutage laadimisseadet nii, et see ei oleks lastele kättesaadav!
Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!
Ärge pange mingeid esemeid laadimisseadme öhustuspiludesse – elektrilöögi vöi lühise oht!
Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA
laadimisseadmega akusid.
ASC 290: kasutage ainult Metabo algupärast toitekaablit.
5. Ülevaade
Vaata Ik 2. Joonised kehtivad näitlikult köigile seadmetele.
1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Töönäidik
4 Hoiatusnäidik
5 Laadimistaseme näidik*
6 USB-pesa kate*
7 USB-C liitmik*
8 LED-näidik (pingestatud USB-C liitmik) *
6. Kasutuselevõtmine
Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele.
Selle seadmega sarnased alalisvoolu genereerivad seadmed võivad mõjutada lihtsaid rikkevoolu-kaitselüliteid. Kasutage tüüp F või paremaid kaitselüliteid maksimaalse rakendusvooluga 30 mA.
Veenduge enne laadimisseadme kasutuselevõtmist, et seadme õhustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!
6.1 Enesetest
Ühendage seadme toitepistik elektripistikupessa.
Hoiatusnäidik (4) ja töönäidik (3) süttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilaator töötab umbes 5 sekundiks.
7. Kasutamine
7.1 Aku laadimine
Lükake aku täielikult, st kuni piirikuni lükandalusele (2).
Töönäidik vilgub (3).
Märkus: Liitiumioonakude puhul laadimistaseme näitamiseks tuleb aku esmalt laadimisseadmest välja vötta ja seejärel vajutada akul olevat nuppu.
7.2 Säilituslaadimine
Kui laadimine on löppenud, lülitub laadimisseade automaatselt ümber säilituslaadimisele.
Aku võib jääda laadimisseadmesse ja on seega kasutusvalmis.
Töönäidik (3) põleb pidevalt.
7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine
Ühendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral võib see põhjustada talitlushäireid, kahjustusi või vigastusi.
Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.
Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nüüd pingega (LED-näidik (8) põleb).
Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-laadimistoiming automaatselt pärast aku laadimisprotsessi löppu.
8. Tõrge
8.1 Hoiatusnäidik (4) põleb pidevalt
Akut ei laeta. Temperatuur on liiga kõrge/madal. Kui aku temperatuur on vahemikus 0 °C kuni 50 °C, algab laadimistoiming automaatselt.
ASC 290: Hoiatusnäidik (4) põleb pidevalt ja laadimistaseme näidik (5) vilgub: laadimisseade on kuum, aku on külm või kuum, akut laetakse vähendatud laadimisvõimsusega.
8.2 Hoiatusnäidik (4) vilgub
- Aku on defektne. Võtke aku kohe laadimisseadmest välja.
- Akut ei lükatud öigesti (2) lükandalusele. Vt peatükki 7.1.
- ASC 290: Hoiatusnäidik (4) vilgub ja laadimistaseme näidik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.
9. Remont
Elektritööriistu tohivad remontida vaid kvalifitseeritud elektrikud!
Kui selle seadme toitekaabel kahjustub, peab seadme tootja või tootja klienditeenindus või sarnane kvalifitseeritud isik selle ohu vältimiseks välja vahetama.
Remonti vajavate Metabo elektritööriistadega pöörduge palun Metabo lähimasse esindusse. Aadressid leiate lehelt www.metabo.com.
10. Keskkonnakaitse
Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.
Pakkematerjalid tuleb nende tähistuse alusel kohalike direktiivide järgi jäätmekäitlusse anda. Lisateavet leiate veebisaidi www.metabo.com jaotisest „Hooldus“.
Ainult EÜ-riikide puhul: ärge visake elektri- tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja ponikaseadmete jäätmete kohta ning siseriik- e öigusaktidesse ülevõtmise kohta tuleb atud elektritööriistad koguda eraldi kokku ja ringlusse keskkonnasõbralikul viisil.
11. Tehnilised andmed
Vaata Ik 3.
U = aku pingevahemikud
C = aku mahtuvus
I_c = laadimisvool t = laadimisaeg 1)
USB = USB-C-liitmiku pinge ja max laadimisvool
1) Näitlikustamiseks valitud aku laadimisajad. Sõltuvalt aku jääkmahtuvusest ja temperatuurist võivad tegelikud laadimisajad kalduda esitatud andmetest kõrvale.
Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.
Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.
Seade kaitseklassiga II
\~ Vahelduvvool
