Rodzaj produktu	Akumulatorowa wyrzynarka
Marka	Metabo
Model	STAB 18 LTX 150 BL
Napięcie baterii	18 V (Li-Ion)
Liczba skoków na biegu jałowym	Do 3000 skoków/min
Skok ostrza	15 mm
Zdolność cięcia (drewno)	Do 150 mm
Zdolność cięcia (stal)	Do 10 mm
Zdolność cięcia (aluminium)	Do 20 mm
Skos	0° – 45° (z obu stron)
Silnik	Bezszczotkowy (Brushless)
Waga (bez baterii)	Ok. 2,2 kg
Poziom hałasu	Ok. 82 dB(A)
Drgania	Ok. 6,5 m/s²
Typ mocowania ostrza	Beznarzędziowe (SDS)
Dodatkowe funkcje	Zabezpieczenie przed przypadkowym uruchomieniem, regulowany wydmuch wiórów, oświetlenie LED
Konserwacja	Regularnie czyścić szczeliny wentylacyjne i mocowanie ostrza
Bezpieczeństwo	Hamulec ostrza, wyłącznik bezpieczeństwa, osłona ochronna
Zasilanie	Bateria Li-Ion 18 V (kompatybilna z CAS)
Zawartość dostawy	Wyrzynarka, ostrze piły, prowadnica równoległa, klucz imbusowy, walizka
Gwarancja	3 lata (rejestracja online)

Często zadawane pytania - STAB 18 LTX 150 BL METABO

Jakiej baterii używać z Metabo STAB 18 LTX 150 BL?

Używaj baterii Metabo lub CAS (Cordless Alliance System) 18 V, najlepiej o pojemności co najmniej 4 Ah dla optymalnej autonomii. Bateria nie jest dołączona do piły.

Jak wymienić ostrze w wyrzynarce?

STAB 18 LTX 150 BL jest wyposażona w beznarzędziowy system wymiany ostrza (SDS). Naciśnij dźwignię zwalniającą, włóż ostrze do oporu, a następnie zwolnij dźwignię. Przed rozpoczęciem upewnij się, że ostrze jest dobrze zablokowane.

Czy można ciąć pod kątem tą piłą?

Tak, płyta podstawy może być pochylona od 0° do 45° z obu stron. Odkręć pokrętło blokujące, nachyl płytę pod żądanym kątem i dokręć. Użyj oznaczeń kątów dla większej precyzji.

Jak ustawić prędkość cięcia?

Użyj pokrętła regulacji prędkości znajdującego się na rękojeści. Obróć je, aby dostosować liczbę skoków na minutę w zależności od materiału (drewno, metal, plastik). Wyższe prędkości są odpowiednie do drewna, niższe do metalu.

Co zrobić, jeśli piła nie uruchamia się?

Najpierw sprawdź, czy bateria jest naładowana i prawidłowo włożona. Upewnij się, że zabezpieczenie przed przypadkowym uruchomieniem (jeśli występuje) jest wyłączone. Jeśli problem nadal występuje, sprawdź ostrze i szczeliny wentylacyjne. Jeśli nic nie działa, skontaktuj się z serwisem Metabo.

Jak konserwować wyrzynarkę?

Regularnie czyść szczeliny wentylacyjne szczotką, aby uniknąć przegrzania. Usuń wióry z mocowania ostrza. Nasmaruj prowadnicę ostrza kroplą oleju. Przechowuj piłę w suchym miejscu.

Jaka jest maksymalna głębokość cięcia w drewnie?

Przy odpowiednim ostrzu głębokość cięcia może wynosić do 150 mm w litym drewnie. Użyj długiego ostrza odpowiedniego do grubości.

Czy piła jest wyposażona w hamulec ostrza?

Tak, Metabo STAB 18 LTX 150 BL posiada hamulec ostrza, który szybko zatrzymuje ostrze po zwolnieniu wyłącznika, zwiększając bezpieczeństwo.

Czy mogę używać ostrzy innych marek niż Metabo?

Tak, piła akceptuje standardowe ostrza z trzonkiem T (T-shank). Upewnij się, że ostrze jest kompatybilne pod względem wymiarów (trzonek, grubość) i odpowiednie do ciętego materiału.

Jak zutylizować piłę po zakończeniu żywotności?

Nie wyrzucaj urządzenia z odpadami domowymi. Oddaj je do punktu zbiórki ZSEE (zużyty sprzęt elektryczny i elektroniczny) lub do sprzedawcy. Zużyte baterie należy utylizować oddzielnie.

INSTRUKCJA OBSŁUGI STAB 18 LTX 150 BL METABO

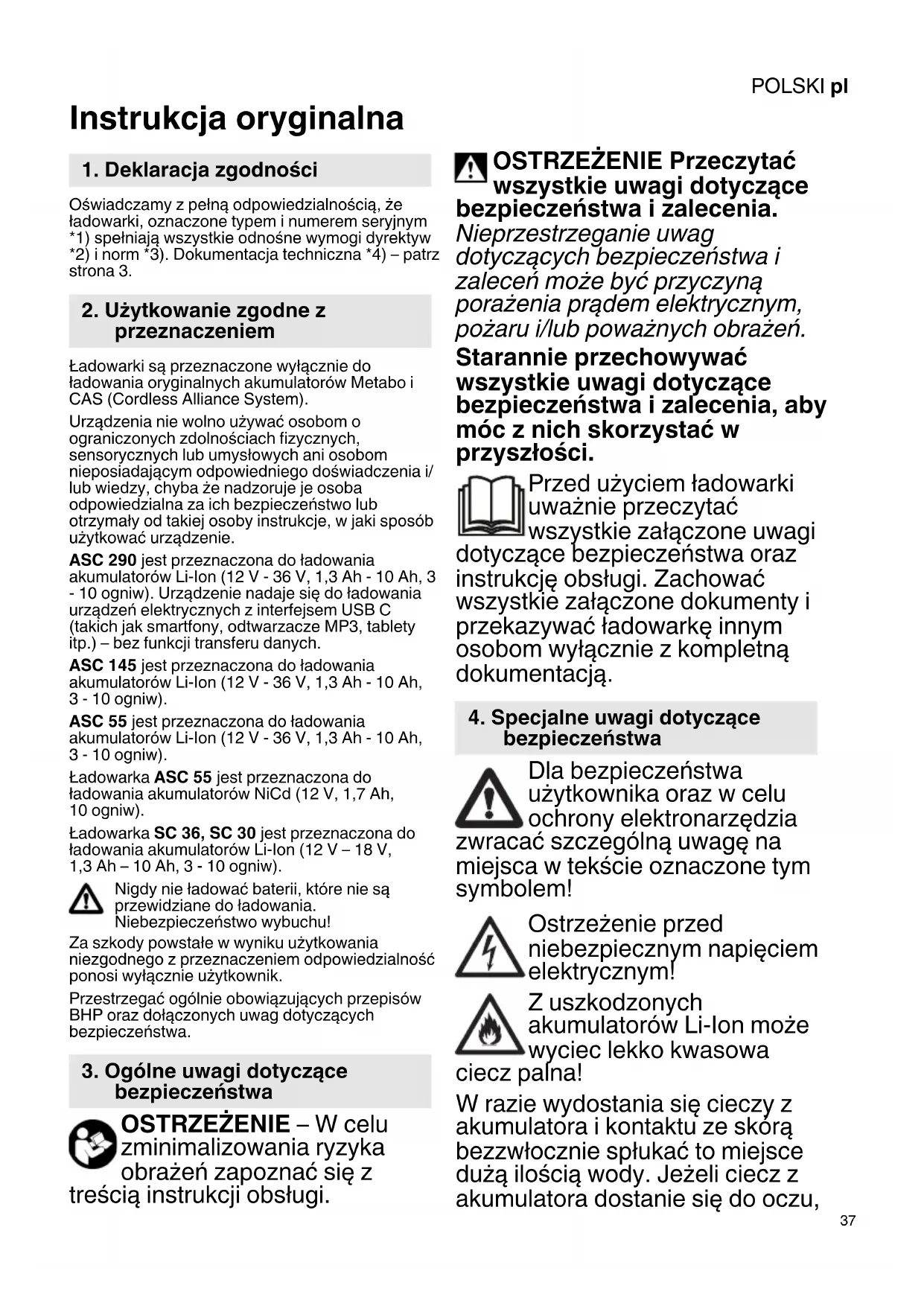

pl Instrukcja oryginalna 37

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że ładowarki, oznaczone typem i numerem seryjnym *1) spełniają wszystkie odnośne wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Ładowarki są przeznaczone wyłącznie do ładowania oryginalnych akumulatorów Metabo i CAS (Cordless Alliance System).

Urządzenia nie wolno używać osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom nieposiadającym odpowiedniego doświadczenia i/ lub wiedzy, chyba że nadzoruje je osoba odpowiedzialna za ich bezpieczeństwo lub otrzymały od takiej osoby instrukcje, w jaki sposób użytkować urządzenie.

ASC 290 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 ogniw). Urządzenie nadaje się do ładowania urządzeń elektrycznych z interfejsem USB C (takich jak smartfony, odtwarzacze MP3, tablety itp.) – bez funkcji transferu danych.

ASC 145 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 ogniw).

ASC 55 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 ogniw).

Ładowarka ASC 55 jest przeznaczona do ładowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw).

Ładowarka SC 36, SC 30 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 18 V, 1,3 Ah – 10 Ah, 3 - 10 ogniw).

Nigdy nie ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu!

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścia instrukcji obsługi.

OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia.

Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przed użyciem ładowarki uważnie przeczytać wszystkie załączone uwagi dotyczące bezpieczeństwa oraz instrukcję obsługi. Zachować wszystkie załączone dokumenty i przekazywać ładowarkę innym osobom wyłącznie z kompletną dokumentacją.

4. Specjalne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwracać szczególnie uwagę na miejsca w tekście oznaczone tym symbolem!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!

Z uszkodzonych akumulatorów Li-lon może wyciec lekko kwasowa ciecz pałna!

W razie wydostania się cieczy z akumulatora i kontaktu ze skorą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu,

POLSKIpl

przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza!

Całkowicie naładowanego akumulatora nie wolno ponownie ładować!

Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach.

Chronić ładowarkę przed wilgocią!

Nie zezwalać dzieciom na używanie urządzenia.

Dopilnować, aby dzieci nie bawiły się urządzeniem.

Dzieci nie mogą znajdować się w pobliżu ładowarki lub obszaru roboczego!

Ładowarkę przechowywać w miejscu niedostępnym dla dzieci!

W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę sieciową!

Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia prądem elektrycznym lub zwarcia!

Nie używać uszkodzonych akumulatorów!

W strefach o silnym obciążeniu pyłem metalowym nie ładować akumulatorów ładowarkami AIR COOLED.

ASC 290: stosować wyłącznie z oryginalnym przewodem zasilającym Metabo.

5. Elementy urządzenia

Patrz strona 2. Przedstawione ilustracje stanowią przykłady odnoszące się do wszystkich urządzeń.

1 Akumulator (nie objęty zakresem dostawy)

2 Gniazdo

3 Wskaźnik pracy

4 Wskaźnik ostrzegawczy

5 Wskaźnik stanu naładowania *

6 Zaślepka gniazda USB *

7 Złącze USB C *

8 Wskaźnik LED (złącze USB C zasilane napięciem) *

* zależnie od modelu

6. Uruchomienie

Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Urządzenia takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różnicowo-prądowe. Używać typu F lub wyższego, z prądem wyzwalającym o maks. 30 mA.

Przed uruchomieniem ładowarki sprawdzić, czy szczeliny wentylacyjne nie są przysłonięte. Minimalna odległość od innych przedmiotów musi wynosić co najmniej 5 cm!

6.1 Autotest

Włożyć wtyczkę do gniazda sieciowego.

Wskaźnik ostrzegawczy (4) oraz wskaźnik pracy (3) zapalają się jeden po drugim ma ok. 1 sekundę, wbudowany wentylator obraca się przez ok. 5 sekund.

7. Użytkowanie

7.1 Ładowanie akumulatora

Nasunąć akumulator całkowicie do oporu na gniazdo (2).

Wskaźnik pracy (3) miga.

Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-Ion, najpierw wyjąć akumulator z ładowarki, a następnie nacisnąć przycisk na akumulatorze.

7.2 Ładowanie konserwacyjne

Po zakończeniu ładowania ładowarka jest automatycznie przełączana na ładowanie konserwacyjne.

Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.

Wskaźnik pracy (3) świeci się stale.

7.3 Wyłącznie ASC 290: ładowanie urządzenia ze złączem USB

Podłącać wyłącznie urządzenia kompatybilne ze standardem USB.

Korzystanie z urządzeń niekompatybilnych może

prowadzić do nieprawidłowego działania, szkód oraz obrażeń.

Otworzyć osłone (6) i podłączyć urządzenie USB do złącza USB-C (7), używając odpowiedniego kabla. Urządzenie jest ładowane.

Złącze USB C (7) jest zasilane napięciem (wskaźnik LED (8) świeci) tylko wtedy, gdy nie jest ładowany akumulator.

Przy jednoczesnym podłączeniu akumulatora i urządzenia USB proces ładowania USB rozpocznie się automatycznie po zakończeniu procesu ładowania akumulatora.

8. Usterka

8.1 Wskaźnik ostrzegawczy (4) świeci się przez cały czas

Akumulator nie jest ładowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.

ASC 290: wskaźnik ostrzegawczy (4) świeci w trybie ciągłym, a wskaźnik stanu naładowania (5) miga: ładowarka jest gorąca lub akumulator jest zimny albo gorący, akumulator jest ładowany ze zmniejszoną wydajnością ładowania.

8.2 Wskaźnik ostrzegawczy (4) miga

• Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.
• Akumulator nie został prawidłowo wsunięty na gniazdo (2). Patrz rozdział 7.1.
• ASC 290: wskaźnik ostrzegawczy (4) miga, a wskaźnik stanu naładowania (5) jest wyłączony: akumulator nie jest ładowany, ładowarka jest zbyt gorąca.

9. Naprawy

Wszelkie naprawy ładowarki wolno wykonywać wyłącznie elektrykom!

W celu uniknięcia zagrożeń uszkodzony przewód zasilający urządzenia musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach.

W sprawie naprawy ładowarki należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

10. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

11. Dane techniczne

Patrz strona 3.

U = zakresy napięć akumulatora

C = pojemność akumulatora

I_C = prąd ładowania t = czas ładowania 1)

USB = napięcie i maksymalny prąd ładowania złącza USB C

1) Czasy ładowania przykładowych akumulatorów. W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.

Zalecana temperatura otoczenia podczas ładowania: od 0°C do 40°C.

Prawo do zmian związanych z postępem technicznym zastrzeżone.

Urządzenie w klasie ochronności II

\~ prąd przemienny
