STAB 18 LTX 150 BL - Pila METABO - Bezplatný návod k obsluze

Type de produit	Bezdrátová přímočará pila
Marque	Metabo
Modèle	STAB 18 LTX 150 BL
Tension de la batterie	18 V (Li-Ion)
Nombre de courses à vide	Až 3000 zdvihů/min
Course de la lame	15 mm
Capacité de coupe (bois)	Až 150 mm
Capacité de coupe (acier)	Až 10 mm
Capacité de coupe (aluminium)	Až 20 mm
Biseau	0° - 45° (z obou stran)
Moteur	Bezkartáčový (Brushless)
Poids (sans batterie)	Přibližně 2,2 kg
Niveau sonore	Přibl. 82 dB(A)
Vibration	Přibl. 6,5 m/s²
Type de porte-lame	Bez nástroje (SDS)
Fonctions supplémentaires	Ochrana proti neúmyslnému spuštění, nastavitelný ofukovač třísek, LED osvětlení
Entretien	Pravidelně čistěte větrací štěrbiny a upevnění pilového listu
Sécurité	Brzda pilového listu, bezpečnostní spínač, ochranný kryt
Alimentation	Li-Ion baterie 18 V (kompatibilní s CAS)
Contenu de la livraison	Přímočará pila, pilový list, paralelní doraz, šestihranný klíč, kufr
Garantie	3 roky (registrace online)

Často kladené otázky - STAB 18 LTX 150 BL METABO

Jakou baterii použít s Metabo STAB 18 LTX 150 BL?

Použijte baterie Metabo nebo CAS (Cordless Alliance System) 18 V, nejlépe s kapacitou alespoň 4 Ah pro optimální výdrž. Baterie není součástí pily.

Jak vyměnit pilový list přímočaré pily?

STAB 18 LTX 150 BL je vybavena systémem výměny pilového listu bez nástroje (SDS). Zatlačte odjišťovací páčku, vložte pilový list až na doraz a páčku uvolněte. Před zahájením práce se ujistěte, že je pilový list řádně zajištěn.

Lze s touto pilou řezat šikmo?

Ano, základová deska může být nakloněna od 0° do 45° na obě strany. Povolte aretační kolečko, nakloňte desku do požadovaného úhlu a opět utáhněte. Pro větší přesnost použijte úhlové značky.

Jak nastavit rychlost řezání?

Použijte kolečko nastavení rychlosti na rukojeti. Otáčením upravte počet zdvihů za minutu podle materiálu (dřevo, kov, plast). Vyšší rychlosti jsou vhodné pro dřevo, nižší pro kov.

Co dělat, když pila nenastartuje?

Nejprve zkontrolujte, zda je baterie nabitá a správně vložená. Ujistěte se, že je ochrana proti neúmyslnému spuštění (pokud je přítomna) deaktivována. Pokud problém přetrvává, zkontrolujte pilový list a větrací štěrbiny. Pokud nic nepomáhá, kontaktujte servis Metabo.

Jak udržovat přímočarou pilu?

Pravidelně čistěte větrací štěrbiny kartáčkem, aby nedošlo k přehřátí. Odstraňte třísky z upevnění pilového listu. Namažte vedení pilového listu kapkou oleje. Uložte pilu na suchém místě.

Jaká je maximální hloubka řezu do dřeva?

S vhodným pilovým listem může hloubka řezu dosáhnout až 150 mm v masivním dřevě. Použijte dlouhý pilový list vhodný pro tloušťku.

Je pila vybavena brzdou pilového listu?

Ano, Metabo STAB 18 LTX 150 BL je vybavena brzdou pilového listu, která po uvolnění vypínače rychle zastaví pilový list, čímž zvyšuje bezpečnost.

Mohu použít pilové listy jiných značek než Metabo?

Ano, pila přijímá standardní pilové listy s T-stopkou. Ujistěte se, že je pilový list kompatibilní rozměry (stopka, tloušťka) a vhodný pro řezaný materiál.

Jak recyklovat pilu po skončení životnosti?

Nevyhazujte zařízení do domovního odpadu. Odevzdejte jej do sběrného místa DEEE (odpad z elektrických a elektronických zařízení) nebo svému prodejci. Použité baterie musí být recyklovány samostatně.

NÁVOD K OBSLUZE STAB 18 LTX 150 BL METABO

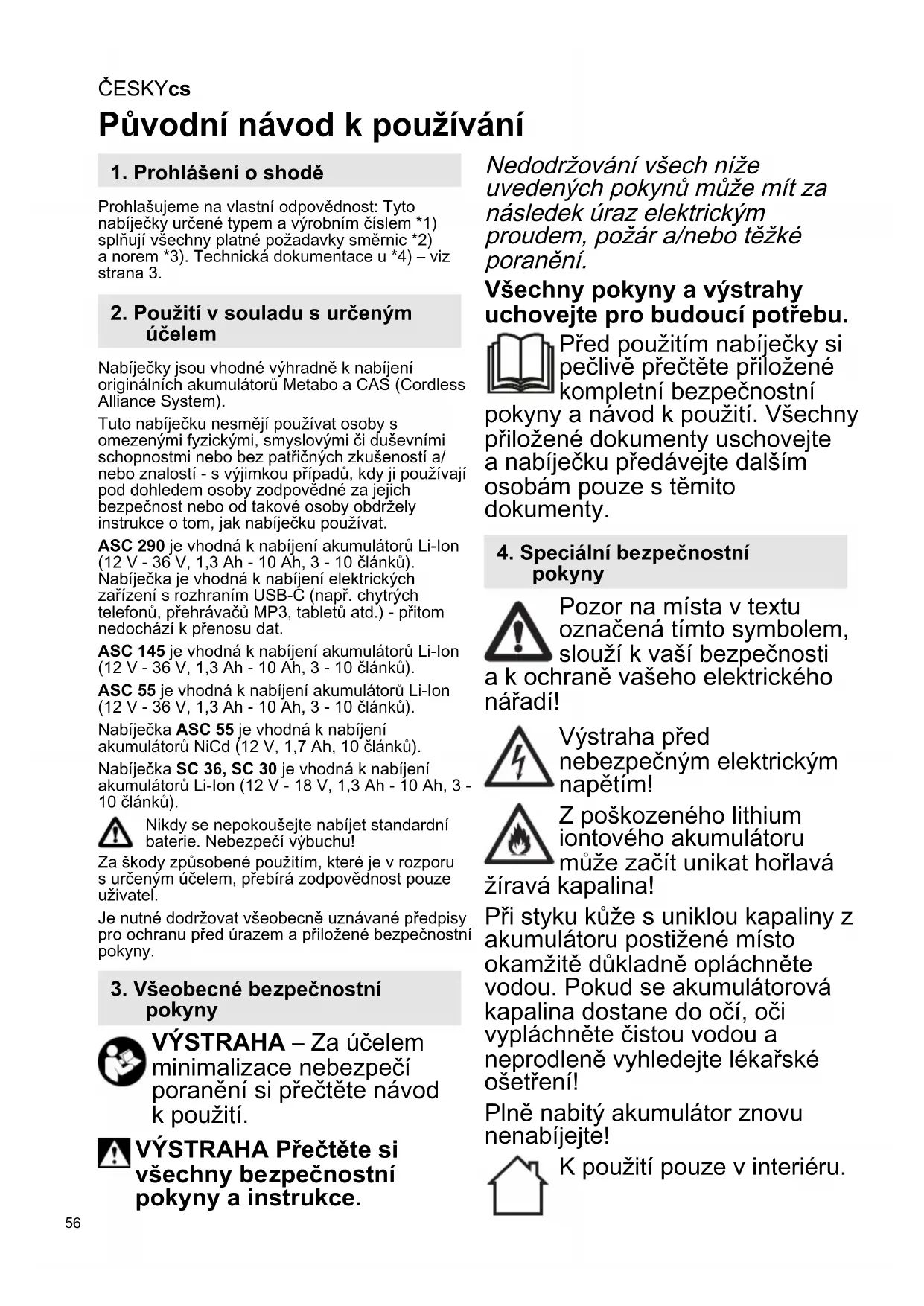

cs Původní návod k používání 56

Původní návod k používání

1. Prohlášení o shodě

Prohlašujeme na vlastní odpovědnost: Tyto nabíječky určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.

2. Použití v souladu s určeným účelem

Nabíječky jsou vhodné výhradně k nabíjení originálních akumulátorů Metabo a CAS (Cordless Alliance System).

Tuto nabíječku nesmějí používat osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo bez patřičných zkušeností a/ nebo znalostí - s výjimkou případů, kdy ji používají pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak nabíječku používat.

ASC 290 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků). Nabíječka je vhodná k nabíjení elektrických zařízení s rozhraním USB-Č (např. chytrých telefonů, přehrávačů MP3, tabletů atd.) - přitom nedochází k přenosu dat.

ASC 145 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

ASC 55 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 55 je vhodná k nabíjení akumulátorů NiCd (12 V, 1,7 Ah, 10 článků).

Nabíječka SC 36, SC 30 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nikdy se nepokoušejte nabíjet standardní baterie. Nebezpečí výbuchu!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VÝSTRAHA Přečtěte si všechny bezpečnostní pokyny a instrukce.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Před použitím nabíječky si pečlivě přečtěte přiložené kompletní bezpečnostní / a návod k použití. Všechny né dokumenty uschovejte ečku předávejte dalším m pouze s těmito enty.

4. Speciální bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti nraně vašeho elektrického !

Výstraha před nebezpečným elektrickým napětím!

Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření!

Plně nabitý akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chraňte nabíječku před vlhkostí!

Nikdy nedovolte dětem používat přístroj.

Děti by měly být pod dozorem, aby si nehrály s přístrojem.

Udržujte děti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah dětí!

V případě kouře nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte předměty do ventilačních otvorů nabíječky - nebezpečí úrazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumulátory! V prostorech se zvýšeným výskytem kovového prachu nenabíjejte žádné akumulátory pomocí nabíječek AIR COOLED.

ASC 290: Používejte pouze originální sít'ový připojovací kabel Metabo.

5. Přehled

Viz. strana 2. Obrázky jsou příklady pro všechný přístroje.

1 Akumulátor (není součástí balení)

2 zásuvný slot

3 kontrolka napájení

4 výstražná kontrolka

5 Ukazatel stavu nabití *

6 Kryt USB *

7 Port USB-C *

8 LED ukazatel (napájení prostřednictvím portu USB-C) *

* v závislosti na modelu

6. Uvedení do provozu

Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.

Zařízení, jako je toto, která generují

stejnosměrný proud, mohou ovlivňovat jednoduché proudové chrániče. Použijte proto typ F nebo lepší, s vypínacím proudem max. 30 mA.

Před uvedením nabíječky do provozu se ujistěte, že ventilační otvory jsou volné. Minimální vzdálenost od jiných předmětů min. 5 cm!

6.1 Autotest

Zapojte sít'ovou zástrčku.

Výstražná kontrolka (4) a kontrolka napájení (3) se postupně rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

7.1 Nabíjení akumulátoru

Akumulátor zasuňte úplně, až na doraz do zásuvného nabíjecího slotu (2).

Kontrolka napájení (3) bliká.

Poznámka: Pro zobrazení stavu nabití u akumulátorů Li-ion nejprve akumulátor vyjměte z nabíječky a poté stiskněte příslušné tlačítko na akumulátoru.

7.2 Udržovací nabíjení

Je-li nabíjení ukončeno, nabíječka se automaticky přepne do režimu udržovacího nabíjení.

Akumulátor může zůstat v nabíječce a bude tak vždy připraven k použití.

Kontrolka napájení (3) trvale svítí.

7.3 Pouze ASC 290: Nabíjení zařízení USB

Připojte pouze zařízení, která jsou kompatibilní se standardem USB. Připojení kompatibilních zařízení může způsobit poruchy, ození nebo úrazy.

Otevřete kryt (6) a připojte zařízení USB vhodným kabelem k (7)portu USB-C. Zařízení se nabíjí.

Port USB-C (7) je napájen (ukazatel LED (8) se rozsvítí) pouze v případě, že se nenabíjí akumulátor.

Pokud jsou připojeny současně akumulátor a zařízení USB, nabíjení rozhraním USB se spustí automaticky po nabití akumulátoru.

8. Porucha

8.1 Výstražná kontrolka (4) trvale svítí

Akumulátor se nenabíjí. Příliš vysoká / příliš nízká teplota. Pokud je teplota akumulátoru v rozmezí 0 °C až 50 °C, automaticky se spustí proces nabíjení.

ČESKYcs

ASC 290: Výstražná kontrolka (4) svítí nepřetržitě a ukazatel stavu nabití (5) bliká: Nabíječka je horká nebo akumulátorový článek je studený, resp. horký, nabíjí se sníženým nabíjecím výkonem.

8.2 Výstražná kontrolka (4) bliká

• Akumulátor je vadný. Akumulátor ihned vyjměte z nabíječky.
• Akumulátor není správně nasazen do nabíjecího slotu (2). Viz kapitolu 7.1.
• ASC 290: Výstražná kontrolka (4) bliká a ukazatel stavu nabití (5) jsou zhasnuté: Akumulátorový článek se nenabíjí, nabíječka je příliš horká.

9. Opravy

Opravu nabíječky smí provádět pouze kvalifikovaný elektrikář!

Je-li síťový přívod tohoto přístroje poškozen, musí být vyměněn výrobcem nebo jeho zákaznickým servisem či podobně kvalifikovanou osobou, aby nedošlo k ohrožení.

S nabíječkou Metabo vyžadující opravu se prosím obrat'te na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana životního prostředí

Řidte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.

Obalové materiály se musí likvidovat podle jejich označení v souladu s obecnými směrnicemi. Další informace najdete na www.metabo.com v části Servis.

Jen pro země EU: Elektrické nářadí nevyha-zujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektric-

kých a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

11. Technické údaje

Viz. strana 3.

U = napět'ové rozsahy akumulátorů

I_C = nabíjecí proud t = doba nabíjení 1)

USB = napětí a maximální nabíjecí proud při připojení USB-C

1) Doba nabíjení vybraných akumulátorů uvedených jako příklad. V závislosti na zbývající kapacitě a teplotě akumulátoru se skutečná doba nabíjení může od těchto údajů lišit.

Doporučená okolní teplota při nabíjení je 0 až 40 °C.

Změny na základě technického pokroku vyhrazeny.

Přístroj třídy ochrany II

\~ Střídavý proud
