STA 18 LTX 150 BL - Pila METABO - Bezplatný návod k obsluze

Typ produktu	Nabíječka baterií pro akumulátorové nářadí
Značka	Metabo
Model	STA 18 LTX 150 BL (kompatibilní s nabíječkami ASC 290, ASC 145, ASC 55, SC 36, SC 30)
Vstupní napětí	230 V ~ (podle modelu, zkontrolujte typový štítek)
Vstupní frekvence	50-60 Hz
Výstupní napětí baterie	12 - 36 V DC (Li-Ion), 12 V (NiCd pro ASC 55)
Nabíjecí proud	Až 10 A dle modelu
Kompatibilní typy baterií	Li-Ion Metabo a CAS (12-36 V, 1,3-10 Ah, 3-10 článků); NiCd 12 V 1,7 Ah (ASC 55)
USB-C port	Ano (na ASC 290), pro nabíjení USB zařízení (smartphony, tablety)
Hlavní funkce	Rychlé nabíjení, udržovací režim, autotest, tepelná ochrana
LED indikátory	Kontrolka (nabíjení probíhá/dokončeno), výstražná kontrolka (chyba)
Třída ochrany	II (dvojitá izolace)
Okolní teplota při nabíjení	0 °C až 40 °C
Údržba a čištění	Před čištěním odpojte; neponořujte; čistěte suchým hadříkem
Bezpečnost	Ochrana proti zkratu, přehřátí, přepólování; v případě kouře odpojte
Náhradní díly a opravitelnost	Opravy pouze odborníkem; při poškození kabelu kontaktujte servis Metabo
Obecné informace	Pouze pro vnitřní použití; uchovávejte mimo dosah dětí; nenabíjejte vadné baterie

Často kladené otázky - STA 18 LTX 150 BL METABO

Jaké typy baterií mohu touto nabíječkou nabíjet?

Tato nabíječka je kompatibilní s Li-Ion bateriemi Metabo a CAS (12-36 V, 1,3-10 Ah, 3-10 článků). Některé modely (ASC 55) přijímají také NiCd baterie 12 V 1,7 Ah. Nikdy nenabíjejte nenabíjecí baterie.

Jak poznám, že je baterie plně nabitá?

Kontrolka (3) se rozsvítí trvale, když je nabíjení dokončeno. Nabíječka poté automaticky přepne do udržovacího režimu.

Co dělat, když výstražná kontrolka bliká?

Pokud výstražná kontrolka (4) bliká, znamená to buď vadnou baterii (okamžitě ji vyjměte), nebo nesprávné vložení baterie. Také zkontrolujte, zda baterie není příliš horká nebo příliš studená.

Mohu tímto nabíječem nabíjet smartphone?

Pouze model ASC 290 má USB-C port (7) umožňující nabíjení USB zařízení (smartphony, tablety atd.). Nabíječka musí být zapojena a nesmí probíhat nabíjení žádné baterie, aby byl USB port aktivní.

Jak dlouho trvá nabití baterie?

Doba nabíjení závisí na kapacitě a stavu baterie. Orientačně, baterie 5,2 Ah může být nabita přibližně za 30-60 minut podle modelu nabíječky. Podrobnější informace naleznete v technických údajích.

Zahřívá se nabíječka během používání?

Mírné teplo je normální. Pokud se nabíječka velmi zahřeje, může se rozsvítit výstražná kontrolka. Ujistěte se, že ventilační štěrbiny jsou volné a dodržujte minimální vzdálenost 5 cm kolem nabíječky.

Mohu nechat baterii v nabíječce po nabití?

Ano, nabíječka po úplném nabití automaticky přepne do udržovacího režimu, který udržuje baterii připravenou k použití bez rizika přebití.

Co dělat v případě kouře nebo požáru?

Okamžitě odpojte napájecí kabel. Na elektrický oheň nepoužívejte vodu; použijte vhodný hasicí přístroj. V případě potřeby kontaktujte záchrannou službu.

Mohu tuto nabíječku používat venku?

Ne, nabíječka je určena pouze pro vnitřní použití. Chraňte ji před vlhkostí a nevystavujte dešti.

Jak čistit nabíječku?

Před čištěním vždy odpojte nabíječku. K otření vnějšího povrchu použijte suchý hadřík. Nikdy nevkládejte předměty do ventilačních štěrbin a nepoužívejte tekuté čisticí prostředky.

NÁVOD K OBSLUZE STA 18 LTX 150 BL METABO

cs Původní návod k používání 56

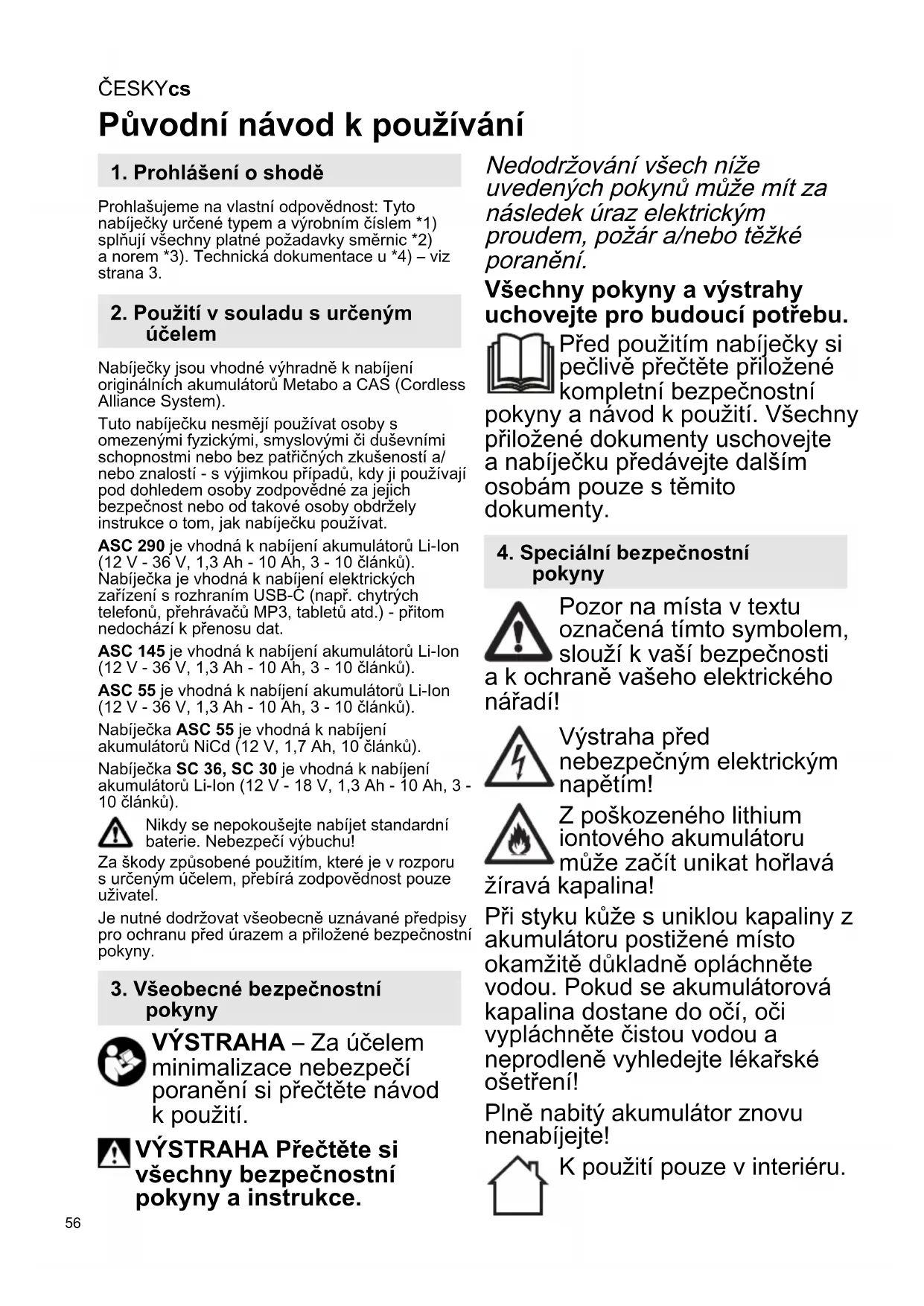

Původní návod k používání

1. Prohlášení o shodě

Prohlašujeme na vlastní odpovědnost: Tyto nabíječky určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.

2. Použití v souladu s určeným účelem

Nabíječky jsou vhodné výhradně k nabíjení originálních akumulátorů Metabo a CAS (Cordless Alliance System).

Tuto nabíječku nesmějí používat osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo bez patřičných zkušeností a/ nebo znalostí - s výjimkou případů, kdy ji používají pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak nabíječku používat.

ASC 290 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků). Nabíječka je vhodná k nabíjení elektrických zařízení s rozhraním USB-Č (např. chytrých telefonů, přehrávačů MP3, tabletů atd.) - přitom nedochází k přenosu dat.

ASC 145 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

ASC 55 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 55 je vhodná k nabíjení akumulátorů NiCd (12 V, 1,7 Ah, 10 článků).

Nabíječka SC 36, SC 30 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nikdy se nepokoušejte nabíjet standardní baterie. Nebezpečí výbuchu!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VÝSTRAHA Přečtěte si všechny bezpečnostní pokyny a instrukce.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Před použitím nabíječky si pečlivě přečtěte přiložené kompletní bezpečnostní / a návod k použití. Všechny né dokumenty uschovejte ečku předávejte dalším m pouze s těmito enty.

4. Speciální bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti nraně vašeho elektrického !

Výstraha před nebezpečným elektrickým napětím!

Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření!

Plně nabitý akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chraňte nabíječku před vlhkostí!

Nikdy nedovolte dětem používat přístroj.

Děti by měly být pod dozorem, aby si nehrály s přístrojem.

Udržujte děti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah dětí!

V případě kouře nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte předměty do ventilačních otvorů nabíječky - nebezpečí úrazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumulátory! V prostorech se zvýšeným výskytem kovového prachu nenabíjejte žádné akumulátory pomocí nabíječek AIR COOLED.

ASC 290: Používejte pouze originální sít'ový připojovací kabel Metabo.

5. Přehled

Viz. strana 2. Obrázky jsou příklady pro všechný přístroje.

1 Akumulátor (není součástí balení)

2 zásuvný slot

3 kontrolka napájení

4 výstražná kontrolka

5 Ukazatel stavu nabití *

6 Kryt USB *

7 Port USB-C *

8 LED ukazatel (napájení prostřednictvím portu USB-C) *

* v závislosti na modelu

6. Uvedení do provozu

Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.

Zařízení, jako je toto, která generují

stejnosměrný proud, mohou ovlivňovat jednoduché proudové chrániče. Použijte proto typ F nebo lepší, s vypínacím proudem max. 30 mA.

Před uvedením nabíječky do provozu se ujistěte, že ventilační otvory jsou volné. Minimální vzdálenost od jiných předmětů min. 5 cm!

6.1 Autotest

Zapojte sít'ovou zástrčku.

Výstražná kontrolka (4) a kontrolka napájení (3) se postupně rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

7.1 Nabíjení akumulátoru

Akumulátor zasuňte úplně, až na doraz do zásuvného nabíjecího slotu (2).

Kontrolka napájení (3) bliká.

Poznámka: Pro zobrazení stavu nabití u akumulátorů Li-ion nejprve akumulátor vyjměte z nabíječky a poté stiskněte příslušné tlačítko na akumulátoru.

7.2 Udržovací nabíjení

Je-li nabíjení ukončeno, nabíječka se automaticky přepne do režimu udržovacího nabíjení.

Akumulátor může zůstat v nabíječce a bude tak vždy připraven k použití.

Kontrolka napájení (3) trvale svítí.

7.3 Pouze ASC 290: Nabíjení zařízení USB

Připojte pouze zařízení, která jsou kompatibilní se standardem USB. Připojení kompatibilních zařízení může způsobit poruchy, zození nebo úrazy.

Otevřete kryt (6) a připojte zařízení USB vhodným kabelem k (7)portu USB-C. Zařízení se nabíjí.

Port USB-C (7) je napájen (ukazatel LED (8) se rozsvítí) pouze v případě, že se nenabíjí akumulátor.

Pokud jsou připojeny současně akumulátor a zařízení USB, nabíjení rozhraním USB se spustí automaticky po nabití akumulátoru.

8. Porucha

8.1 Výstražná kontrolka (4) trvale svítí

Akumulátor se nenabíjí. Příliš vysoká / příliš nízká teplota. Pokud je teplota akumulátoru v rozmezí 0 °C až 50 °C, automaticky se spustí proces nabíjení.

ČESKYcs

ASC 290: Výstražná kontrolka (4) svítí nepřetržitě a ukazatel stavu nabití (5) bliká: Nabíječka je horká nebo akumulátorový článek je studený, resp. horký, nabíjí se sníženým nabíjecím výkonem.

8.2 Výstražná kontrolka (4) bliká

• Akumulátor je vadný. Akumulátor ihned vyjměte z nabíječky.
• Akumulátor není správně nasazen do nabíjecího slotu (2). Viz kapitolu 7.1.
• ASC 290: Výstražná kontrolka (4) bliká a ukazatel stavu nabití (5) jsou zhasnuté: Akumulátorový článek se nenabíjí, nabíječka je příliš horká.

9. Opravy

Opravu nabíječky smí provádět pouze kvalifikovaný elektrikář!

Je-li síťový přívod tohoto přístroje poškozen, musí být vyměněn výrobcem nebo jeho zákaznickým servisem či podobně kvalifikovanou osobou, aby nedošlo k ohrožení.

S nabíječkou Metabo vyžadující opravu se prosím obrat'te na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana životního prostředí

Řidte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.

Obalové materiály se musí likvidovat podle jejich označení v souladu s obecnými směrnicemi. Další informace najdete na www.metabo.com v části Servis.

Jen pro země EU: Elektrické nářadí nevyha-zujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektric-

kých a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

11. Technické údaje

Viz. strana 3.

U = napět'ové rozsahy akumulátorů

I_C = nabíjecí proud t = doba nabíjení 1)

USB = napětí a maximální nabíjecí proud při připojení USB-C

1) Doba nabíjení vybraných akumulátorů uvedených jako příklad. V závislosti na zbývající kapacitě a teplotě akumulátoru se skutečná doba nabíjení může od těchto údajů lišit.

Doporučená okolní teplota při nabíjení je 0 až 40 °C.

Změny na základě technického pokroku vyhrazeny.

Přístroj třídy ochrany II

\~ Střídavý proud
