Produkttype	Batterilader for trådløse verktøy
Merke	Metabo
Modell	STA 18 LTX 150 BL (kompatibel med ladere ASC 290, ASC 145, ASC 55, SC 36, SC 30)
Inngangsspenning	230 V ~ (avhengig av modell, sjekk typeskilt)
Inngangsfrekvens	50-60 Hz
Batteri utgangsspenning	12 - 36 V DC (Li-Ion), 12 V (NiCd for ASC 55)
Ladestrøm	Opptil 10 A avhengig av modell
Kompatible batterityper	Li-Ion Metabo og CAS (12-36 V, 1.3-10 Ah, 3-10 celler) ; NiCd 12 V 1.7 Ah (ASC 55)
USB-C-port	Ja (på ASC 290), for lading av USB-enheter (smarttelefoner, nettbrett)
Hovedfunksjoner	Hurtiglading, vedlikeholdsmodus, selvtest, termisk beskyttelse
LED-indikatorer	Kontrollampe (lading pågår/ferdig), varsellampe (feil)
Beskyttelsesklasse	II (dobbel isolasjon)
Omgivelsestemperatur for lading	0 °C til 40 °C
Vedlikehold og rengjøring	Koble fra før rengjøring; ikke senk ned i vann; rengjør med en tørr klut
Sikkerhet	Kortslutningsbeskyttelse, overopphetingsbeskyttelse, polaritetsvending; koble fra ved røyk
Reservedeler og reparerbarhet	Reparasjoner kun av spesialist; kontakt Metabo kundeservice for skadet ledning
Generell informasjon	Kun til innendørs bruk; holdes utilgjengelig for barn; ikke lad defekte batterier

Ofte stilte spørsmål - STA 18 LTX 150 BL METABO

Hvilke batterityper kan jeg lade med denne laderen?

Denne laderen er kompatibel med Li-Ion Metabo og CAS-batterier (12-36 V, 1.3-10 Ah, 3-10 celler). Enkelte modeller (ASC 55) aksepterer også NiCd 12 V 1.7 Ah-batterier. Lad aldri ikke-oppladbare batterier.

Hvordan vet jeg at batteriet er fulladet?

Kontrollampen (3) lyser fast når ladingen er fullført. Laderen går da over til automatisk vedlikeholdsmodus.

Hva gjør jeg hvis varsellampen blinker?

Hvis varsellampen (4) blinker, indikerer det enten et defekt batteri (fjern det umiddelbart) eller feil innsetting av batteriet. Kontroller også at batteriet ikke er for varmt eller for kaldt.

Kan jeg lade en smarttelefon med denne laderen?

Kun modell ASC 290 har en USB-C-port (7) som kan lade USB-enheter (smarttelefoner, nettbrett osv.). Laderen må være tilkoblet, og ingen batteri må være under lading for at USB-porten skal være aktiv.

Hvor lang tid tar det å lade et batteri?

Ladetiden avhenger av batteriets kapasitet og tilstand. Som en veiledning kan et 5,2 Ah batteri lades på ca. 30-60 minutter avhengig av ladermodell. Se tekniske spesifikasjoner for mer detaljer.

Blir laderen varm under bruk?

Lett varme er normalt. Hvis laderen blir veldig varm, kan varsellampen lyse. Sørg for at ventilasjonsspaltene er frie, og hold en avstand på minst 5 cm rundt laderen.

Kan jeg la batteriet sitte i laderen etter lading?

Ja, laderen går automatisk over til vedlikeholdsmodus etter full lading, noe som holder batteriet klart til bruk uten risiko for overlading.

Hva gjør jeg ved røykutvikling eller brann?

Koble straks fra strømledningen. Ikke bruk vann på elektrisk brann; bruk en egnet brannslukker. Kontakt nødetatene om nødvendig.

Kan jeg bruke denne laderen utendørs?

Nei, laderen er kun til innendørs bruk. Beskytt den mot fuktighet og ikke utsett den for regn.

Hvordan rengjør jeg laderen?

Koble alltid laderen fra strømmen før rengjøring. Bruk en tørr klut til å tørke utsiden. Stikk aldri gjenstander inn i ventilasjonsspaltene og ikke bruk flytende produkter.

BRUKSANVISNING STA 18 LTX 150 BL METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

7.1 Laddning av batteripaket

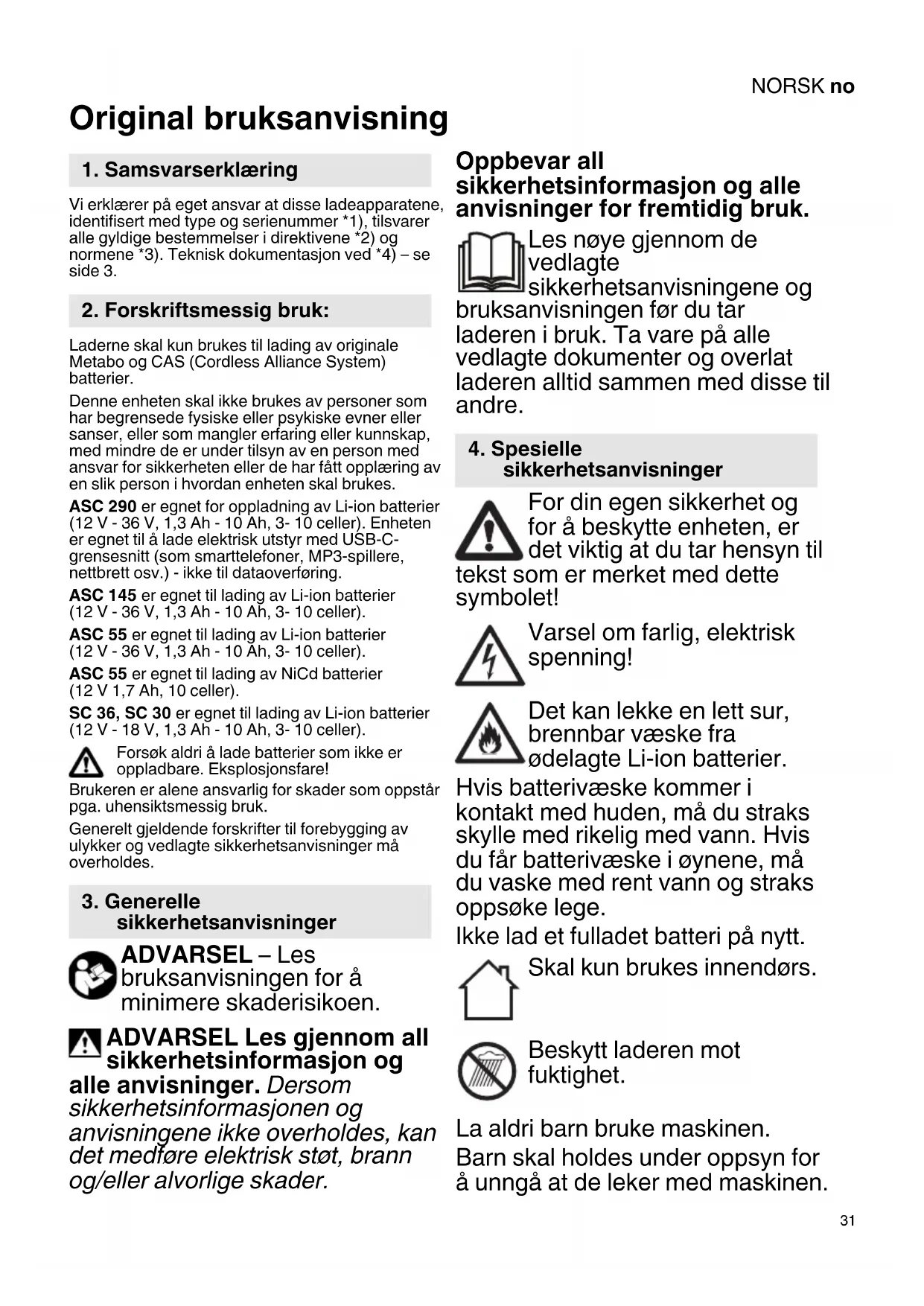

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelser i direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.

Denne enheten skal ikke brukes av personer som har begrensede fysiske eller psykiske evner eller sanser, eller som mangler erfaring eller kunnskap, med mindre de er under tilsyn av en person med ansvar for sikkerheten eller de har fått opplæring av en slik person i hvordan enheten skal brukes.

ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler). Enheten er egnet til å lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) - ikke til dataoverføring.

ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celler).

SC 36, SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).

Forsøk aldri å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetsanvisninger må overholdes.

3. Generelle sikkerhetsanvisninger

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar laderen i bruk. Ta vare på alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte enheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Varsel om farlig, elektrisk spenning!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holdes under oppsyn for å unngå at de leker med maskinen.

NORSKno

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røykutvikling eller brann i laderen, må du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteåpningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med høy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

ASC 290: Bruk alltid bare den originale Metabo nettledningen.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)

2 Skyvespor

3 Driftsindikator

4 Varsellys

5 Ladetilstandsindikator *

6 USB-deksel *

7 USB-C-tilkobling*

8 LED-indikator (USB-C-tilkobling har strøm) *

* Modellavhengig

6. Ta i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Apparater som dette, som danner likestrøm, kan påvirke enkle jordfeilbrytere. Bruk type F eller bedre, med en utløserstrøm på maks. 30 mA.

Se til at ventilasjonsåpningene på laderen ikke er tilstoppet før du bruker den. Minsteavstanden til andre gjenstander skal minst være 5 cm!

6.1 Selvtest

Sett inn støpselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften løper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Når ladingen er fullført, kobles laderen automatisk om på vedlikeholdslading.

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Det må bare kobles til USB-enheter som er kompatible med USB-standarden. Ved bruk med inkompatible enheter kan det oppstå feilfunksjoner, skader eller personskader.

Åpne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.

Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk når batteri-ladningen avsluttes.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

Batteriet lades ikke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0 °C og 50 °C, begynner ladingen automatisk.

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
• ASC 290: Varsellyset (4) blinker og ladetilstandsindikatoren (5) er slukket: Batteriet blir ikke ladet, laderen er for varm.

9. Reparasjon

Hvis nettledningen til denne enheten blir skadet, må den erstattes av produsenten eller dennes kundeservice, eller av en lignende kvalifisert person, for å unngå skader.

Ta kontakt med din Metabo-forhandler hvis du har Metabo-ladere som må repareres. Adresser finner du på www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsområder for batteriet

C = Batteriets kapasitet

USB = Spenning og maksimal ladestrøm for USB-C-tilkobling

^1) Ladetider for eksempler på batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.

Med forbehold om endringer grunnet tekniske forbedringer.

□ Enhet med beskyttelsesklasse II

\~ Vekselstrøm
