Produkttyp	Ladegerät für Akku-Werkzeuge
Marke	Metabo
Modell	STA 18 LTX 150 BL (kompatibel mit Ladegeräten ASC 290, ASC 145, ASC 55, SC 36, SC 30)
Eingangsspannung	230 V ~ (je nach Modell, Typenschild prüfen)
Eingangsfrequenz	50-60 Hz
Batterieausgangsspannung	12 - 36 V DC (Li-Ion), 12 V (NiCd für ASC 55)
Ladestrom	Bis zu 10 A je nach Modell
Kompatible Akkutypen	Li-Ion Metabo und CAS (12-36 V, 1,3-10 Ah, 3-10 Zellen); NiCd 12 V 1,7 Ah (ASC 55)
USB-C-Anschluss	Ja (am ASC 290), zum Laden von USB-Geräten (Smartphones, Tablets)
Hauptfunktionen	Schnellladung, Erhaltungsmodus, Selbsttest, thermischer Schutz
LED-Anzeigen	Kontrollleuchte (Ladevorgang läuft/abgeschlossen), Warnleuchte (Fehler)
Schutzklasse	II (doppelte Isolierung)
Umgebungstemperatur beim Laden	0 °C bis 40 °C
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; nicht eintauchen; mit trockenem Tuch reinigen
Sicherheit	Schutz gegen Kurzschluss, Überhitzung, Verpolung; bei Rauch Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Reparaturen nur durch Fachpersonal; bei beschädigtem Kabel Metabo-Kundendienst kontaktieren
Allgemeine Informationen	Nur für den Innenbereich; außerhalb der Reichweite von Kindern aufbewahren; keine defekten Akkus laden

Häufig gestellte Fragen - STA 18 LTX 150 BL METABO

Welche Akkutypen kann ich mit diesem Ladegerät laden?

Dieses Ladegerät ist kompatibel mit Li-Ion Akkus von Metabo und CAS (12-36 V, 1,3-10 Ah, 3-10 Zellen). Einige Modelle (ASC 55) akzeptieren auch NiCd-Akkus 12 V 1,7 Ah. Laden Sie niemals nicht wiederaufladbare Batterien.

Wie erkenne ich, ob der Akku vollständig geladen ist?

Die Kontrollleuchte (3) leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist. Das Ladegerät schaltet dann automatisch in den Erhaltungsmodus.

Was tun, wenn die Warnleuchte blinkt?

Wenn die Warnleuchte (4) blinkt, deutet dies entweder auf einen defekten Akku hin (sofort entfernen) oder auf einen falsch eingelegten Akku. Überprüfen Sie auch, ob der Akku nicht zu heiß oder zu kalt ist.

Kann ich mit diesem Ladegerät ein Smartphone laden?

Nur das Modell ASC 290 verfügt über einen USB-C-Anschluss (7) zum Laden von USB-Geräten (Smartphones, Tablets usw.). Das Ladegerät muss eingesteckt sein und es darf kein Akku geladen werden, damit der USB-Anschluss aktiv ist.

Wie lange dauert es, einen Akku zu laden?

Die Ladezeit hängt von der Kapazität und dem Zustand des Akkus ab. Als Richtwert: Ein 5,2 Ah Akku kann je nach Ladegerätmodell in etwa 30-60 Minuten geladen werden. Weitere Einzelheiten entnehmen Sie bitte den technischen Daten.

Wird das Ladegerät während des Gebrauchs heiß?

Eine leichte Erwärmung ist normal. Wenn das Ladegerät sehr heiß wird, kann die Warnleuchte aufleuchten. Stellen Sie sicher, dass die Lüftungsschlitze frei sind und halten Sie einen Mindestabstand von 5 cm um das Ladegerät ein.

Kann ich den Akku nach dem Laden im Ladegerät lassen?

Ja, das Ladegerät schaltet nach vollständiger Ladung automatisch in den Erhaltungsmodus, wodurch der Akku einsatzbereit bleibt, ohne dass eine Überladung riskiert wird.

Was tun bei Rauchentwicklung oder Feuer?

Ziehen Sie sofort den Netzstecker. Verwenden Sie kein Wasser bei elektrischen Bränden; verwenden Sie einen geeigneten Feuerlöscher. Kontaktieren Sie bei Bedarf die Notdienste.

Kann ich dieses Ladegerät im Freien verwenden?

Nein, das Ladegerät ist nur für den Innenbereich bestimmt. Schützen Sie es vor Feuchtigkeit und setzen Sie es nicht dem Regen aus.

Wie reinige ich das Ladegerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Wischen Sie das Äußere mit einem trockenen Tuch ab. Führen Sie niemals Gegenstände in die Lüftungsschlitze ein und verwenden Sie keine flüssigen Reinigungsmittel.

BEDIENUNGSANLEITUNG STA 18 LTX 150 BL METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

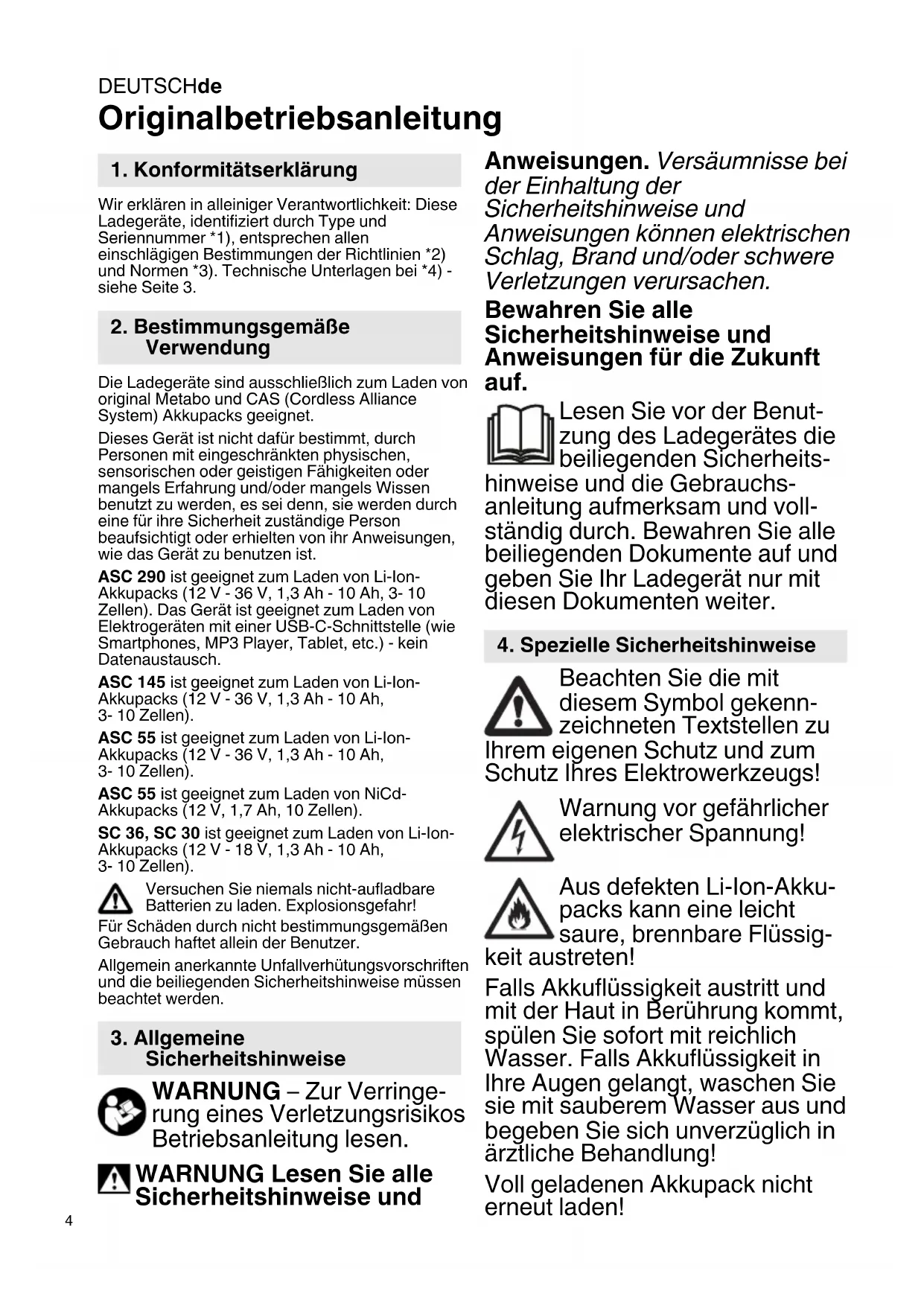

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

Die Ladegeräte sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenaustausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 36, SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheitshinweise und die Gebrauchs- anleitung aufmerksam und voll- ständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekenn-zeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warnung vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akku- packs kann eine leicht saure, brennbare Flüssig- streten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nässe!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät sofort den Netzstecker!

Stecken Sie keine Gegenstände in die Lüftungsschlitze des Ladegerätes - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaft für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)

2 Schiebesitz

3 Betriebsanzeige

4 Warnanzeige

5 Ladezustandsanzeige *

6 USB-Abdeckung *

7 USB-C-Anschluss *

8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *

* modellabhängig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie dieses, die Gleichstrom erzeugen, könnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder besser, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerätes sicherstellen, dass die Lüftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selbsttest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander für ca. 1 Sekunde, der eingebaute Lüfter läuft für ca. 5 Sekunden.

7. Benutzung

7.1 Akkupack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu lassen, erst Akkupack aus dem Ladegerät nehmen und dann Taste am Akkupack drücken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschließen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHde

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0 °C und 50 °C, beginnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack sofort aus dem Ladegerät entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in natio- nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden.

11. Technische Daten

Siehe Seite 3.

U = Spannungsbereiche der Akkupacks

C = Akkupack-Kapazität

IC = LadestromA

t = Ladezeit

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden: 0 °C bis 40 °C.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Gerät der Schutzklasse II

\~ Wechselstrom
