Produkttype	Bærbar stikksag
Merke	Metabo
Modell	STAB 18 LTX 150 BL
Batterispenning	18 V (Li-Ion)
Tomgangsslag	Opptil 3000 slag/min
Sagbladlag	15 mm
Skjærekapasitet (tre)	Opptil 150 mm
Skjærekapasitet (stål)	Opptil 10 mm
Skjærekapasitet (aluminium)	Opptil 20 mm
Fas	0° - 45° (begge sider)
Motor	Børsteløs (Brushless)
Vekt (uten batteri)	Ca. 2,2 kg
Støynivå	Ca. 82 dB(A)
Vibrasjon	Ca. 6,5 m/s²
Sagbladholder type	Verktøyløs (SDS)
Tilleggsfunksjoner	Antistart-enhet, justerbar sponblåser, LED-lys
Vedlikehold	Rengjør regelmessig luftesporene og sagbladfestet
Sikkerhet	Sagbladsbrems, sikkerhetsbryter, beskyttelseshette
Strømtilførsel	Li-Ion-batteri 18 V (kompatibelt med CAS)
Leveringsinnhold	Stikksag, sagblad, parallellanslag, unbrakonøkkel, oppbevaringskasse
Garanti	3 år (online-registrering)

Ofte stilte spørsmål - STAB 18 LTX 150 BL METABO

Hvilket batteri skal brukes med Metabo STAB 18 LTX 150 BL?

Bruk Metabo- eller CAS (Cordless Alliance System)-batterier på 18 V, helst med en kapasitet på minst 4 Ah for optimal driftstid. Batteriet følger ikke med sagen.

Hvordan skifter jeg sagbladet på stikksagen?

STAB 18 LTX 150 BL er utstyrt med et verktøyløst sagbladskiftesystem (SDS). Trykk på utløserspaken, sett inn sagbladet til det stopper, og slipp deretter spaken. Forsikre deg om at sagbladet er sikkert låst før du starter.

Kan man skjære på skrå med denne sagen?

Ja, sålen kan vippes fra 0° til 45° på begge sider. Skru løs låsehjulet, vipp sålen til ønsket vinkel, og skru den fast igjen. Bruk vinkelmarkeringene for presisjon.

Hvordan justerer jeg skjærehastigheten?

Bruk hastighetsjusteringshjulet på håndtaket. Drei det for å justere antall slag per minutt i henhold til materialet (tre, metall, plast). Høyere hastigheter passer for tre, lavere hastigheter for metall.

Hva gjør jeg hvis sagen ikke starter?

Kontroller først at batteriet er ladet og riktig satt inn. Sørg for at antistart-enheten (hvis tilstede) er deaktivert. Hvis problemet vedvarer, sjekk sagbladet og luftesporene. Hvis ingenting hjelper, kontakt Metabos kundeservice.

Hvordan vedlikeholder jeg stikksagen?

Rengjør regelmessig luftesporene med en børste for å unngå overoppheting. Fjern spon fra sagbladfestet. Smør sagbladslederen med en dråpe olje. Oppbevar sagen på et tørt sted.

Hva er maksimal skjæredybde i tre?

Med et egnet sagblad kan skjæredybden nå opptil 150 mm i massivt tre. Bruk et langt sagblad som passer til tykkelsen.

Er sagen utstyrt med sagbladsbrems?

Ja, Metabo STAB 18 LTX 150 BL har en sagbladsbrems som stopper sagbladet raskt etter at bryteren slippes, noe som øker sikkerheten.

Kan jeg bruke sagblad fra andre merker enn Metabo?

Ja, sagen aksepterer standardsagblad med T-skaft (T-shank). Forsikre deg om at sagbladet er kompatibelt med dimensjonene (skaft, tykkelse) og egnet for materialet som skal skjæres.

Hvordan resirkulerer jeg sagen ved slutten av levetiden?

Ikke kast apparatet i husholdningsavfallet. Lever det til et WEEE-innsamlingspunkt (avfall av elektrisk og elektronisk utstyr) eller til din forhandler. Brukte batterier må resirkuleres separat.

BRUKSANVISNING STAB 18 LTX 150 BL METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

7.1 Laddning av batteripaket

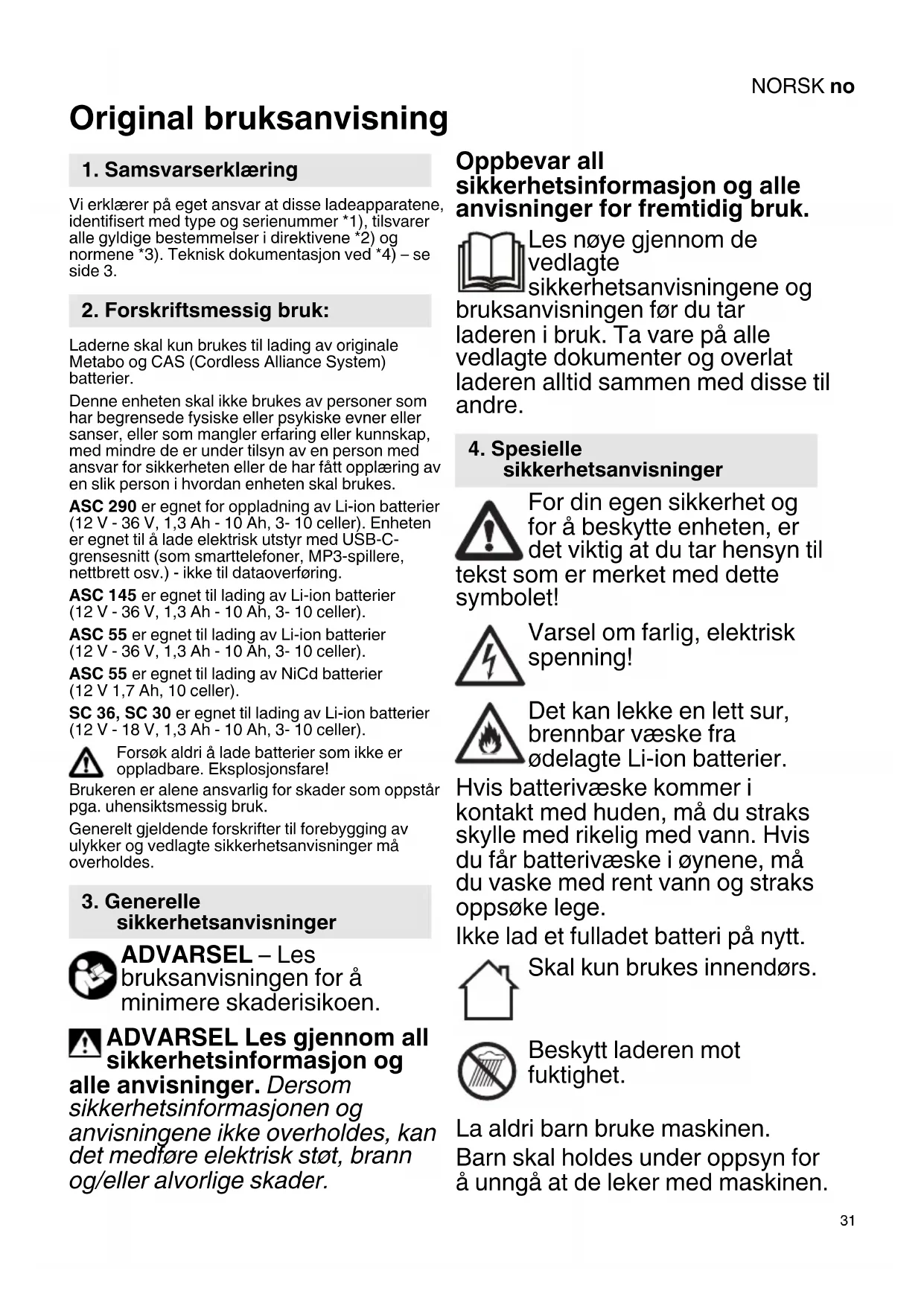

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelser i direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.

Denne enheten skal ikke brukes av personer som har begrensede fysiske eller psykiske evner eller sanser, eller som mangler erfaring eller kunnskap, med mindre de er under tilsyn av en person med ansvar for sikkerheten eller de har fått opplæring av en slik person i hvordan enheten skal brukes.

ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler). Enheten er egnet til å lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) - ikke til dataoverføring.

ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celler).

SC 36, SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).

Forsøk aldri å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetsanvisninger må overholdes.

3. Generelle sikkerhetsanvisninger

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar laderen i bruk. Ta vare på alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte enheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Varsel om farlig, elektrisk spenning!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holdes under oppsyn for å unngå at de leker med maskinen.

NORSKno

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røykutvikling eller brann i laderen, må du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteåpningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med høy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

ASC 290: Bruk alltid bare den originale Metabo nettledningen.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)

2 Skyvespor

3 Driftsindikator

4 Varsellys

5 Ladetilstandsindikator *

6 USB-deksel *

7 USB-C-tilkobling*

8 LED-indikator (USB-C-tilkobling har strøm) *

* Modellavhengig

6. Ta i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Apparater som dette, som danner likestrøm, kan påvirke enkle jordfeilbrytere. Bruk type F eller bedre, med en utløserstrøm på maks. 30 mA.

Se til at ventilasjonsåpningene på laderen ikke er tilstoppet før du bruker den. Minsteavstanden til andre gjenstander skal minst være 5 cm!

6.1 Selvtest

Sett inn støpselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften løper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Når ladingen er fullført, kobles laderen automatisk om på vedlikeholdslading.

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Det må bare kobles til USB-enheter som er kompatible med USB-standarden. Ved bruk med inkompatible enheter kan det oppstå feilfunksjoner, skader eller personskader.

Åpne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.

Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk når batteri-ladningen avsluttes.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

Batteriet lades ikke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0 °C og 50 °C, begynner ladingen automatisk.

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
• ASC 290: Varsellyset (4) blinker og ladetilstandsindikatoren (5) er slukket: Batteriet blir ikke ladet, laderen er for varm.

9. Reparasjon

Hvis nettledningen til denne enheten blir skadet, må den erstattes av produsenten eller dennes kundeservice, eller av en lignende kvalifisert person, for å unngå skader.

Ta kontakt med din Metabo-forhandler hvis du har Metabo-ladere som må repareres. Adresser finner du på www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsområder for batteriet

C = Batteriets kapasitet

USB = Spenning og maksimal ladestrøm for USB-C-tilkobling

^1) Ladetider for eksempler på batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.

Med forbehold om endringer grunnet tekniske forbedringer.

□ Enhet med beskyttelsesklasse II

\~ Vekselstrøm
